1、基本图表绘制

1.1 绘制折线图

使用plt.plot()函数可以绘制折线图

import matplotlib.pyplot as plt

x = [1,2,3]
y = [2,4,6]
plt.plot(x,y)
plt.show()


如果想让x和y之间在数学上存在关联，但列表又不太容易进行数学运算，就可以通过NumPy库引入一维数组进行数学运算

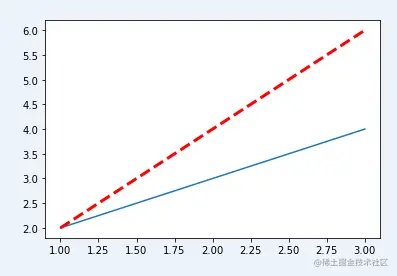

import numpy as np

x1 = np.array([1,2,3])

# 第一条线 y = x + 1
y1 = x1  + 1

plt.plot(x1,y1)

# 第二条线  y = x*2

y2 = x1 * 2

plt.plot(x1,y2,color="red",linewidth=3,linestyle="--")

plt.show()


1.2 绘制柱形图

x = [1,2,3,4,5]
y = [5,4,3,2,1]
plt.bar(x,y)
plt.show()

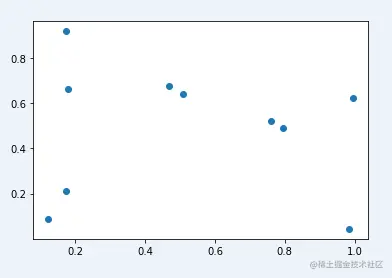

1.3 绘制散点图

x = np.random.rand(10)
y = np.random.rand(10)
plt.scatter(x,y)
plt.show()


1.4 绘制直方图

直方图分为频数直方图和频率直方图，横坐标为相关数据，纵坐标为该数据出现的频数或频率。使用plt.hist()函数可以绘制直方图，演示代码如下

# 随机生成10000 个服从正态分布的数据
data = np.random.randn(10000)

# 绘制频数直方图： bins为颗粒度，即直方图的柱形数量； edgecolor 为 柱形边框颜色

plt.hist(data,bins=40,edgecolor="black")
plt.show()

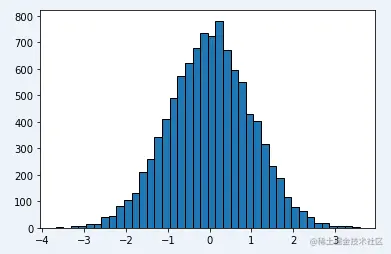

运行结果如上图所示。其中x轴表示随机生成的数据，y轴则表示该数据出现的次数，即频数。此外，若想绘制频率直方图，可以设置density参数为1

2、数据可视化常用技巧

2.1 添加文字说明

使用plt.title()函数为图表添加标题，使用plt.xlabel()和plt.ylabel()函数分别为x轴和y轴添加标签

x = [1,2,3]
y = [2,4,6]
plt.plot(x,y)
# 添加标题
plt.title("title")
# 添加x轴
plt.xlabel("x")
# 添加y轴
plt.ylabel("y")
#显示
plt.show()

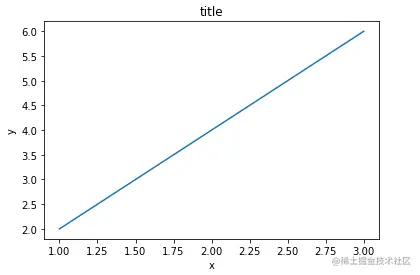

运行结果如下：


2.2 添加图例

使用plt.legend()函数给图表添加图例，添加前需要设置好label（标签）参数，代码如下。

import numpy as np
# 设置第一条线： 设置label（标签） 为 "y = x +1"
x1 = np.array([1,2,3])
y1 = x1 + 1
plt.plot(x1,y1,label="y = x + 1")

# 设置第二条线： 为 y = x*2
y2 = x1* 2
plt.plot(x1,y2,color="red",linestyle="--",label="y = x * 2")
# 设置图例位置为 左上角
plt.legend(loc="upper left")

plt.show()

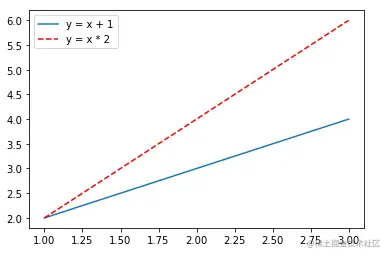

运行结果如下：


2.3 设置双坐标轴

从前面的介绍可知，可以在一张图表里绘制两条线，但如果两条线的取值范围相差较大，那么绘制出的图表效果会不美观，此时需要采用双坐标轴来呈现图表，即为两条线各自绘制y轴。在绘制第1条线的代码之后添加如下代码，即可设置双坐标轴。

需要注意的是，如果设置了双坐标轴，那么每绘制一次图表就得添加一次图例，而不能在最后统一添加图例。这里以y＝x和y＝x2为例，演示如何设置双坐标轴，代码如下。

x1 = np.array([10,20,30])

y1 = x1

plt.plot(x1,y1,color="red",linestyle="--",label="y=x")

plt.legend(loc="upper left")

# 设置双轴坐标
plt.twinx()

y2 = x1 * x1

plt.plot(x1,y2,label="y = x^2")

plt.legend(loc="upper right")

plt.show()

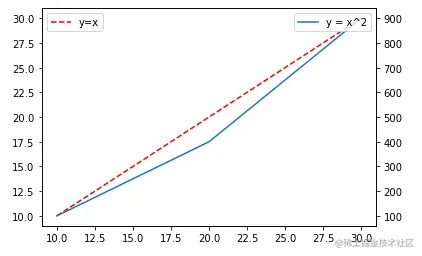

运行结果如下图所示，可以看到左右两条y轴的取值范围相差很大。如果不设置双坐标轴，会导致y＝x这条线被压缩得很平，影响数据可视化的效果。


2.4 设置图表大小

plt.rcParams["figure.figsize"] = (8,6)

第1个元素代表长，第2个元素代表宽，这里的数字8和6分别代表800像素和600像素。

2.5 设置x轴刻度的角度

如果x轴因为刻度内容较多，导致刻度太密，不便于阅读，可以通过设置刻度的角度来进行调节，代码如下。其中45表示45°，可以根据需要更改为其他数值。

plt.xticks(rotation=45)

2.6 解决中文显示问题

使用Matplotlib库画图时，默认不能正常显示中文，通过如下代码可解决该问题。由于更改字体会导致显示不出负号“-”，需要将配置文件中的axes.unicode_minus参数设置为False。

# 用来显示正常中文标签
plt.rcParams["font.sans-serif"] = ["SimHei"]

# 解决负号显示位为方块的问题
plt.rcParams["axes.unicode_minus"] = False

x = [1,2,3]
y = [2,4,6]
plt.plot(x,y)
# 添加标题
plt.title("title标签")
# 添加x轴
plt.xlabel("x")
# 添加y轴
plt.ylabel("y")
#显示
plt.show()

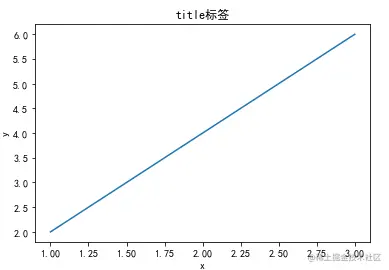

运行结果如下：

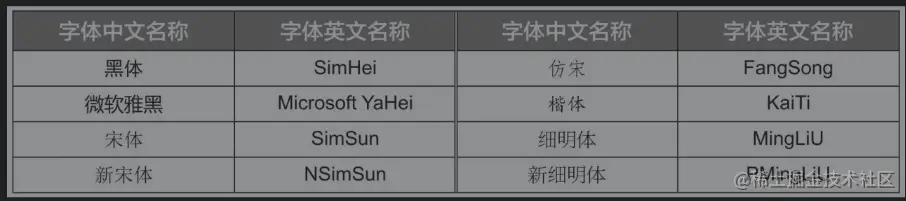

第2行代码中的SimHei是黑体的英文名称，如果想使用其他字体，可参考下面的字体中英文名称对照表。


2.7 绘制多图

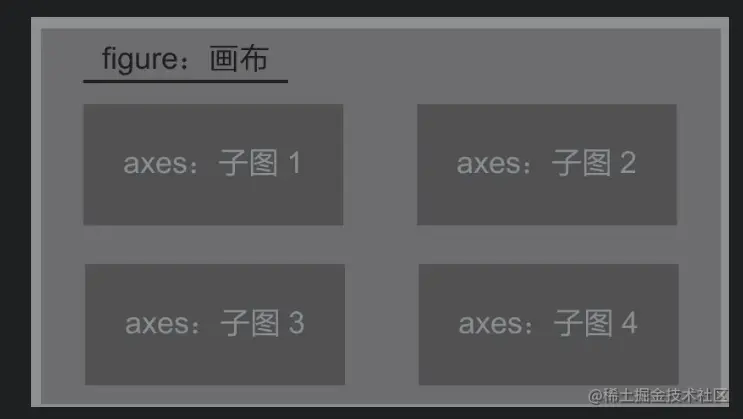

有时我们需要在一张画布上绘制多个图表，如下图所示。这种效果可以利用Matplotlib库的当前图形（figure）和当前轴（axes）概念来实现，这两个概念对应的就是当前画布及当前子图，在一张画布（figure）上可以绘制多张子图（axes）。绘制多图通常采用subplot()函数或subplots()函数。

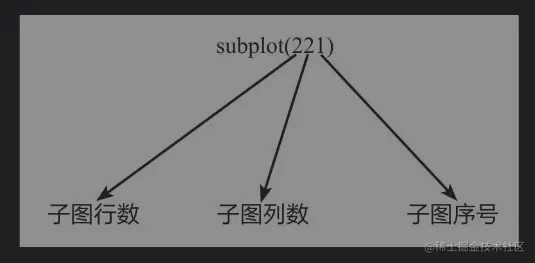

首先讲解subplot()函数，它的参数通常表示为一个3位整数，该整数的各位数字分别代表子图的行数、列数及当前子图的序号。例如，subplot（221）表示绘制2行2列的子图（共4张子图），当前绘制的是第1张子图，如下图所示。


演示代码如下：

# 绘制第一张子图： 折线图
ax1 = plt.subplot(221)
plt.plot([1,2,3],[2,4,6])

# 绘制第2张子图： 柱形图
ax2 = plt.subplot(222)
plt.bar([1,2,3],[2,4,6])


# 绘制第3张子图： 散点图
ax3 = plt.subplot(223)
plt.scatter([1,3,5],[2,4,6])

# 绘制第4张子图： 直方图
ax4 = plt.subplot(224)
plt.hist([2,2,2,3,4])

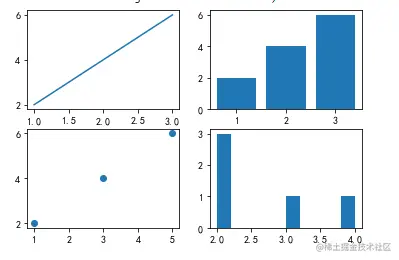

运行结果如下图所示。


总结来说，使用subplot()函数在画布中绘制图表时，每次都要调用该函数来指定位置；而使用subplots()函数只需调用生成子图的ax，就可以一次生成多张子图。
