我以前听说过状态机；也粗略看过一两篇文章，但从未更进一步。我也无法想象它会在哪里以及如何融入我的日常 Web 开发工作流程

学习有限状态机

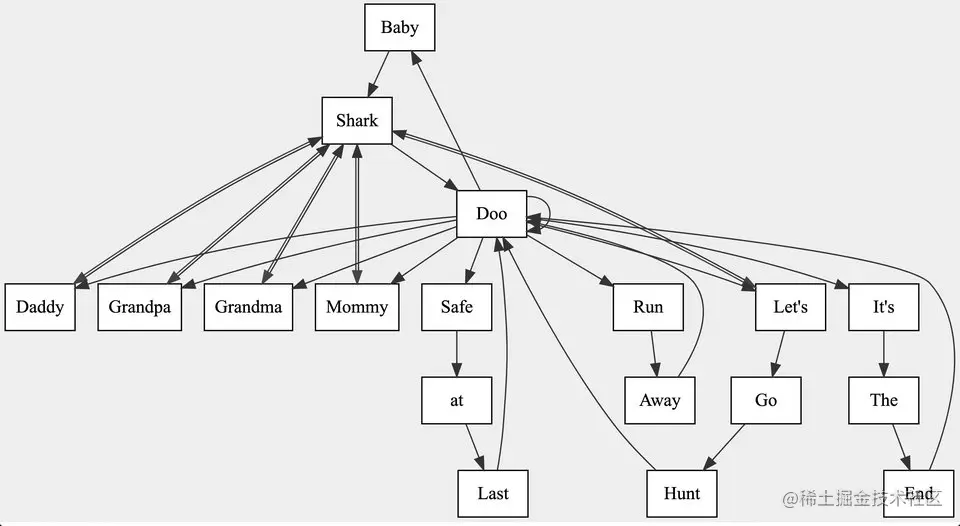

对于前端开发者来说，视图和业务逻辑总是绕不开的话题，视图效果越来越绚丽，业务逻辑也越来越复杂。不过日常开发中我们也鲜少遇到非常多状态的业务场景，但是处理起来已是十分头痛，代码也是相当复杂。假设遇到下图这么多状态(希望没有这样的场景)，那么我们需要写多少个 if-else 呢

什么是有限状态机

有限状态机（Finite State Machine, FSM）是一种用来描述系统行为的数学模型，这个系统在任意时刻只会存在一种状态

一个完整的有限状态机包含五个部分：

  • 有限数量的状态（state）
  • 有限数量的事件（event）
  • 一个初始状态（initial state）
  • 一个转换函数（transition function），传入当前状态和事件返回下一个状态
  • 具有零个或多个最终状态（final state）

简单来说，它有三个特征：

  • 状态总数是有限的
  • 任一时刻，只处在一种状态之中
  • 某种条件下，会从一种状态转变到另一种状态

为什么要使用状态机？

1. 分离 UI 组件和业务逻辑

展示型 UI 组件应尽可能少地处理逻辑。比如按钮组件只需要知道它是可点击的还是禁止点击的。如果是可点击的，我可以将它置为金色表示可点击；否则我会将其变灰并应用 disabled 属性以实现不可访问性

理想情况下，展示型 UI 组件不适合处理以下逻辑：

  • 在「结帐按钮」组件中检查用户在购物车中是否存在至少一个商品
  • 在「提交按钮」组件中检查用户是否点击过，处理并替换按钮正在发送/加载数据的按钮样式

我们可以将这些任务的触发条件和转换函数抽象到状态机中，从而减少 UI 组件中潜在的错误嵌套条件和重复逻辑代码

2. 梳理应用程序的所有场景

编写状态机可以帮助我们关注应用所有可能的状态、状态之间的相互关系以及每个状态中可能发生的操作，从而消除所有可能存在的问题/错误场景，无论是代码问题还是 UI 问题。它也会迫使我们思考什么的状态机可以适用到视图或 UI 组件上

实现一个简单状态机

推荐使用 XState 来学习状态机，它有大量的教程和学习资源。XState 为 JS 和流行的 JS 框架提供了现成的模板使用。并且它还有一个功能，称为 XState Viz (Visualizer)，顾名思义，它将我们的状态机可视化的展示出来

我们以一个简单的例子为切入点，前端实现一个发布流水线项目，实时更新节点状态。利用XState Viz (Visualizer)工具来模拟实现


1. 实现主体流程

import { createMachine } from "xstate";

const deployment = createMachine(
  {
    id: "deployment",
    initial: "workOrder",
    states: {
      workOrder: {
        on: {
          PASS: 'compiling'
        },
      },
      compiling: {
        on: {
          PASS: 'testEnv'
        },
      },
      testEnv: {
        on: {
          PASS: 'smallFlow'
        },
      },
      smallFlow: {
        on: {
          PASS: 'productionEnv'
        },
      },
      productionEnv: {
        on: {
          PASS: 'success'
        },
      },
      success: {
        type: "final",
      },
    },
  },
);


我们通过createMachine创建一个状态机，id是这台机器的标志，initial是状态的初始值，states是所有的状态，每个状态是一个对象，以workOrder状态为例子，对象中的on表示触发对应的动作PASS后变化到下一个的状态compiling

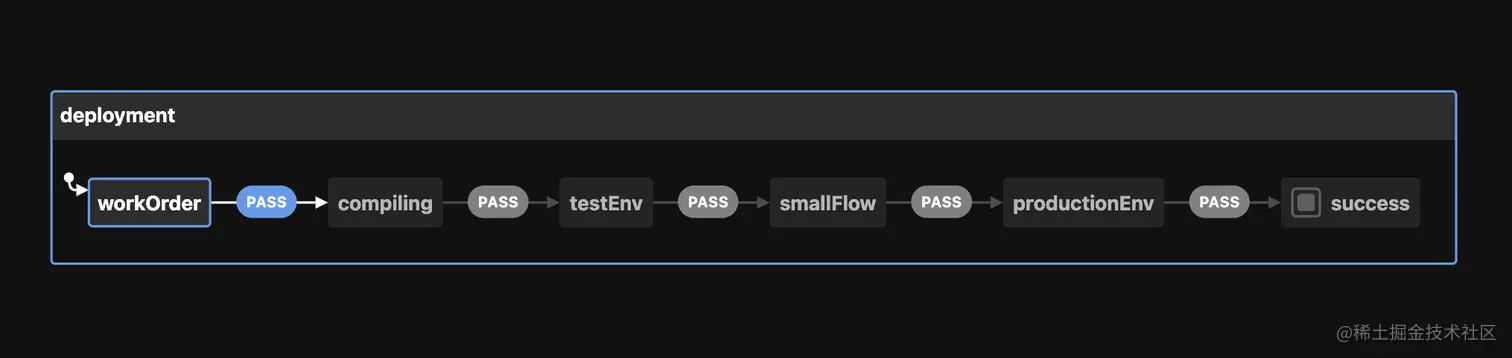

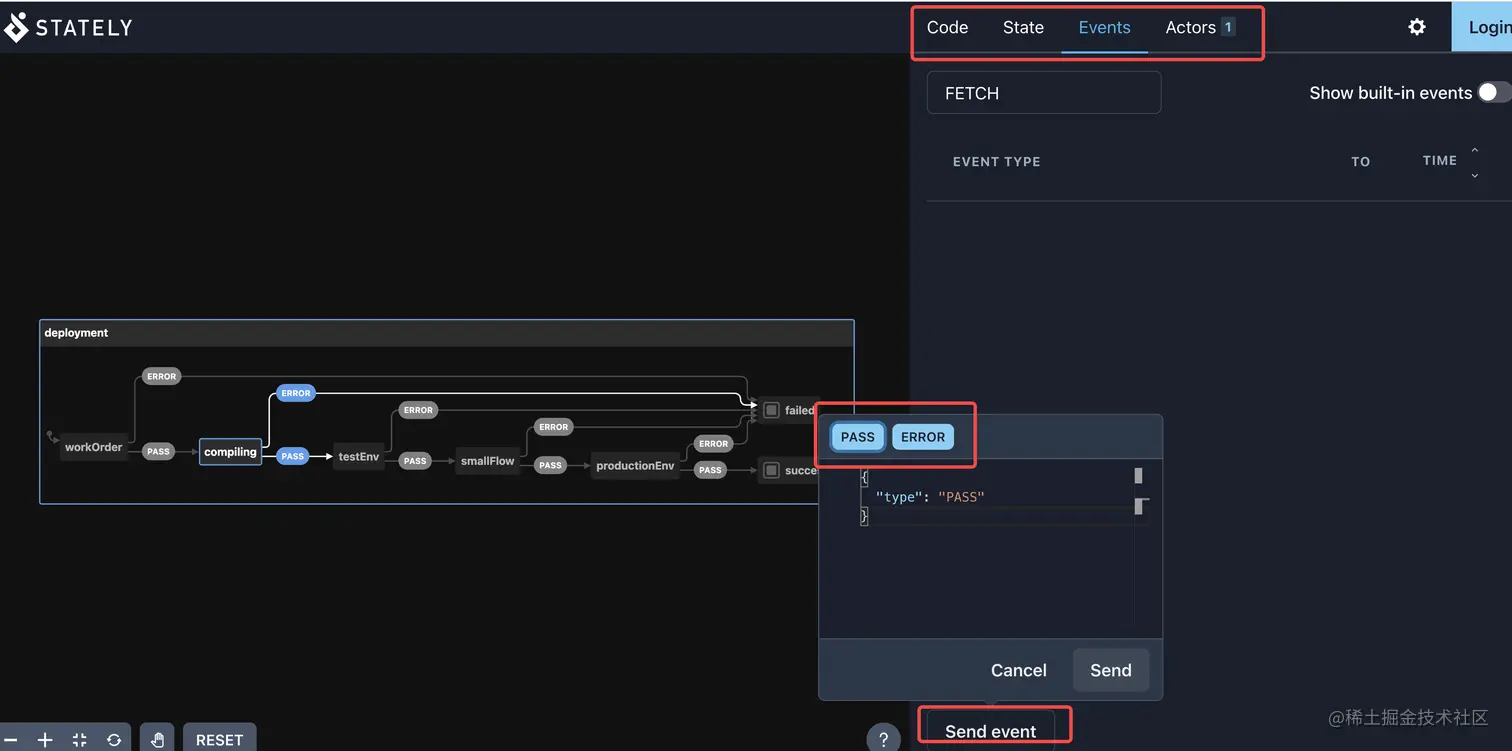

可以看出来从初始状态起每个状态都可以通过PASS动作进入到下一个状态。我们可以通过可视化工具尝试对应操作


2. 包含失败状态处理

实际情况里中，我们可能会需要某个状态处理失败的情况，因此我们需要多引入一个失败状态failed

import { createMachine } from "xstate";

const deployment = createMachine(
  {
    id: "deployment",
    context: { stage: "workOrder" },
    initial: "workOrder",
    states: {
      workOrder: {
        on: {
          PASS: 'compiling',
          ERROR: 'failed'
        },
      },
      compiling: {
        on: {
          PASS: 'testEnv',
          ERROR: 'failed'
        },
      },
      testEnv: {
        on: {
          PASS: 'smallFlow',
          ERROR: 'failed'
        },
      },
      smallFlow: {
        on: {
          PASS: 'productionEnv',
          ERROR: 'failed'
        },
      },
      productionEnv: {
        on: {
          PASS: 'success',
          ERROR: 'failed'
        },
      },
      success: {
        type: "final",
      },
      failed: {
        type: "final",
      },
    },
  },
);

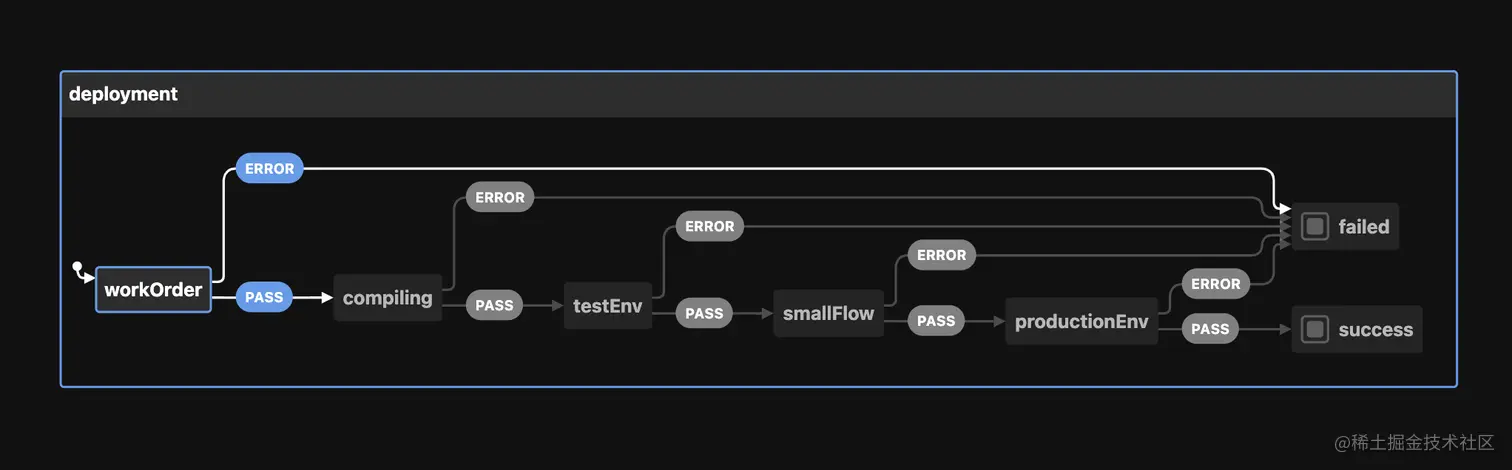

可以很清晰地看出来每个状态都可以通过PASS或者ERROR动作进入到下一个状态，只有每一个状态都成功后才可以走到success状态，只要有一个状态失败都会走到failed状态

3. 实现失败重试操作

  • 简单实现：在failed状态下添加一个动作RETRY，将状态重置为workOrder，这种实现有一个弊端，那就是当我们已经走到了smallFlow状态，由于服务不稳定导致了失败，则需要再重新全部走一遍刚才的阶段。所以这算是一个比较暴力的实现
const deployment = createMachine(
  {
    id: "deployment",
    context: { stage: "workOrder" },
    initial: "workOrder",
    states: {
      // ...
      failed: {
        on: {
          RETRY: 'workOrder'
        },
      },
    },
  },
);

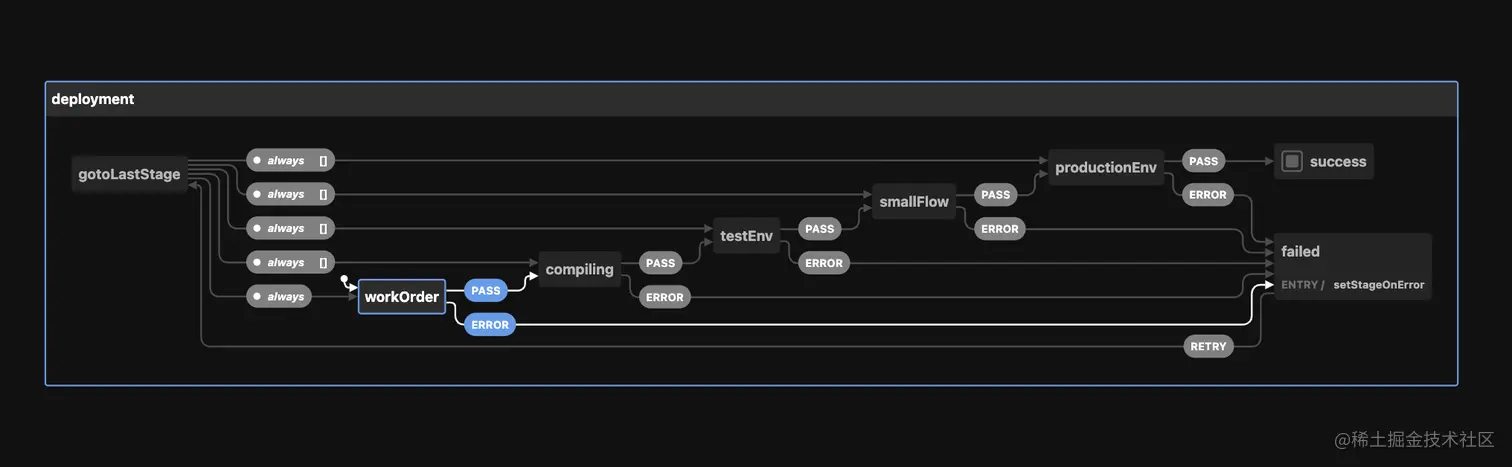

  • 复杂实现：意思就是在哪一个状态失败的，就从这个状态继续重新开始。这时候就需要引入新的变量用于保存当前所处的状态的，XStage 中有一个属性叫做context用于存储扩展状态
  1. 在context中定义一个stage用于保存当前的状态
  2. 在failed状态中通过entry动作中定义的setStageOnError函数重新设置stage
  3. 通过瞬间状态节点gotoLastStage处理失败后RETRY需要真正进入到哪一个状态的逻辑
  4. 在瞬间状态节点中配合always和守卫转换guards实现有条件的转换，always是一个数组，其中第一个为 true 的条件会立即被采用，条件函数cond主要为checkStage，通过对比context与传递的参数决定下一个状态
const deployment = createMachine(
  {
    id: "deployment",
    context: { stage: "workOrder" },
    initial: "workOrder",
    states: {
      // ...
      failed: {
        on: {
          RETRY: "gotoLastStage" // 失败后重试的瞬间状态节点
        },
        entry: ["setStageOnError"],
      },
      gotoLastStage: {
        always: [
          {
            target: "compiling",
            cond: {
              type: "checkStage",
              stage: "compiling",
            },
          },
          {
            target: "testEnv",
            cond: {
              type: "checkStage",
              stage: "testEnv",
            },
          },
          {
            target: "smallFlow",
            cond: {
              type: "checkStage",
              stage: "smallFlow",
            },
          },
          {
            target: "productionEnv",
            cond: {
              type: "checkStage",
              stage: "productionEnv",
            },
          },
          { target: "workOrder" },
        ],
      },
    },
  },
  {
    actions: {
      setStageOnError: assign({
        stage: (context, event, meta) => `${meta?.state?.value}`,
      }),
    },
    guards: {
      checkStage: (context, event, condMeta) => {
        return context.stage === condMeta.cond.stage;
      },
    }
  }
);


小结

上面的例子展示了简单的用例，展示了 XState API 的基础知识。在实际的实现中，我们可能需要创建更复杂的状态图，例如分层状态节点（testEnv可能包含多个子状态），并行状态节点（compiling中包含的子状态可以并行执行）和其他一系列其它动作等

创建有限状态机“迫使”我们思考应用程序的行为方式以及更深入需求，并在编写实际的 UI 代码（或后端/API 代码）之前对其进行详细的记录。随着项目和团队的不断发展迭代，我们可以通过提前付出更多的开发时间，从而避免可预防的错误

从前端开发人员的角度来看，如果您的项目被移交给其他开发人员，他们将不必梳理多个useState钩子和嵌套的 JSX 来查找状态逻辑
