1、简介
screw (螺丝钉) ，一款简洁好用的数据库表结构文档工具，支持MySQL/MariaDB/SqlServer/Oracle/PostgreSQL/TIDB/CacheDB 数据库。
2、特点
-
简洁、轻量、设计良好
-
多数据库支持
-
多种格式文档
-
灵活扩展
-
支持自定义模板
3、文档生成支持
-
html
-
word
-
markdown
4、文档截图

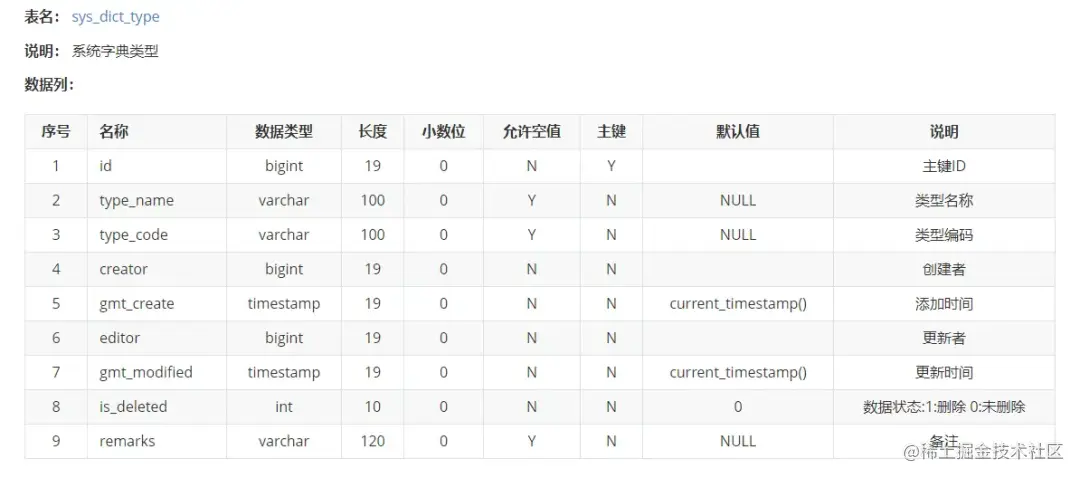

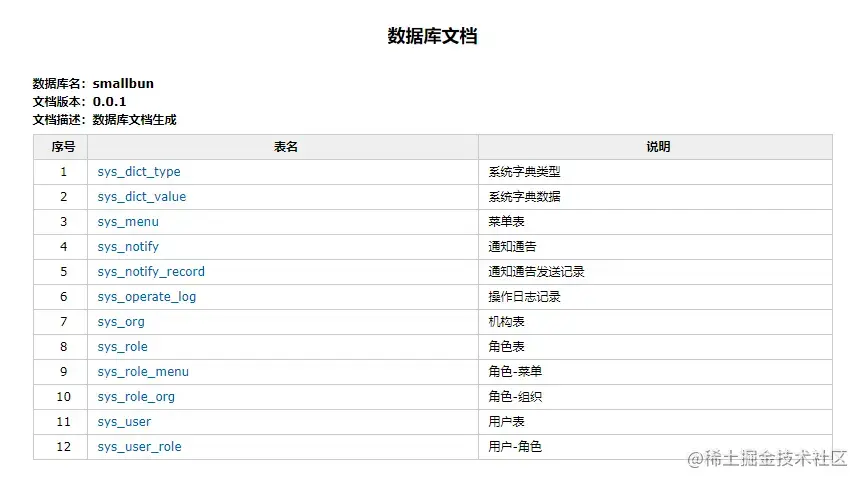

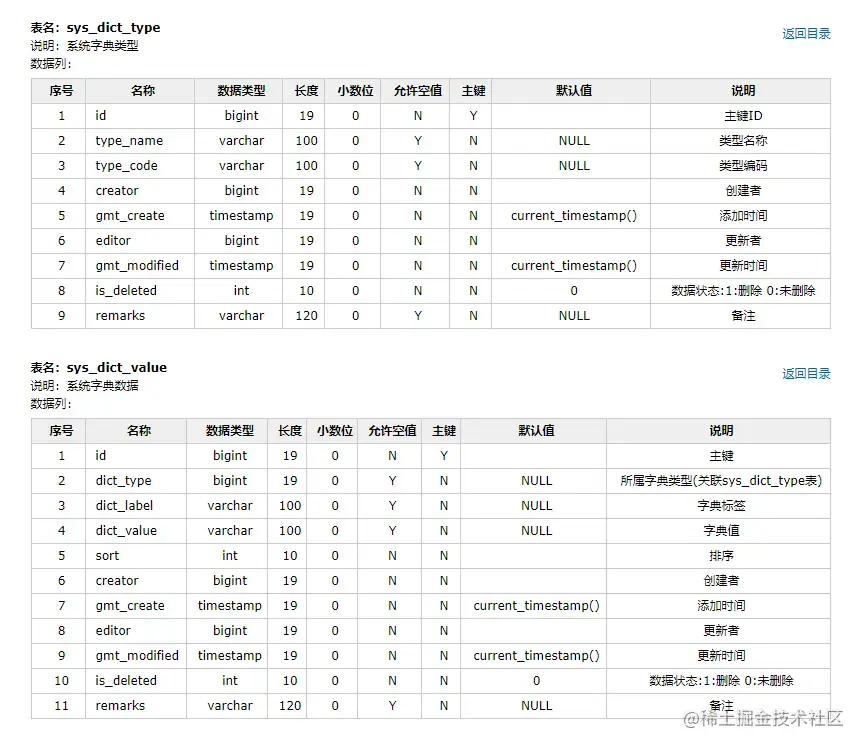

- html

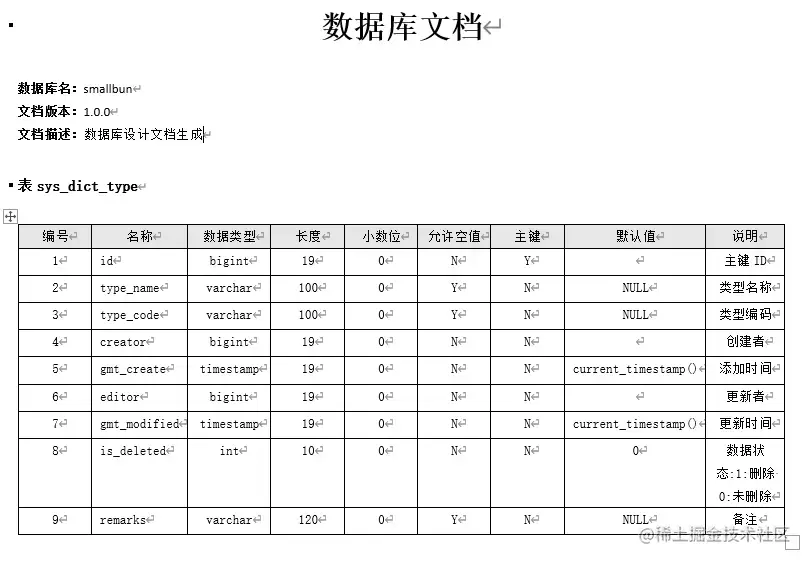

- word

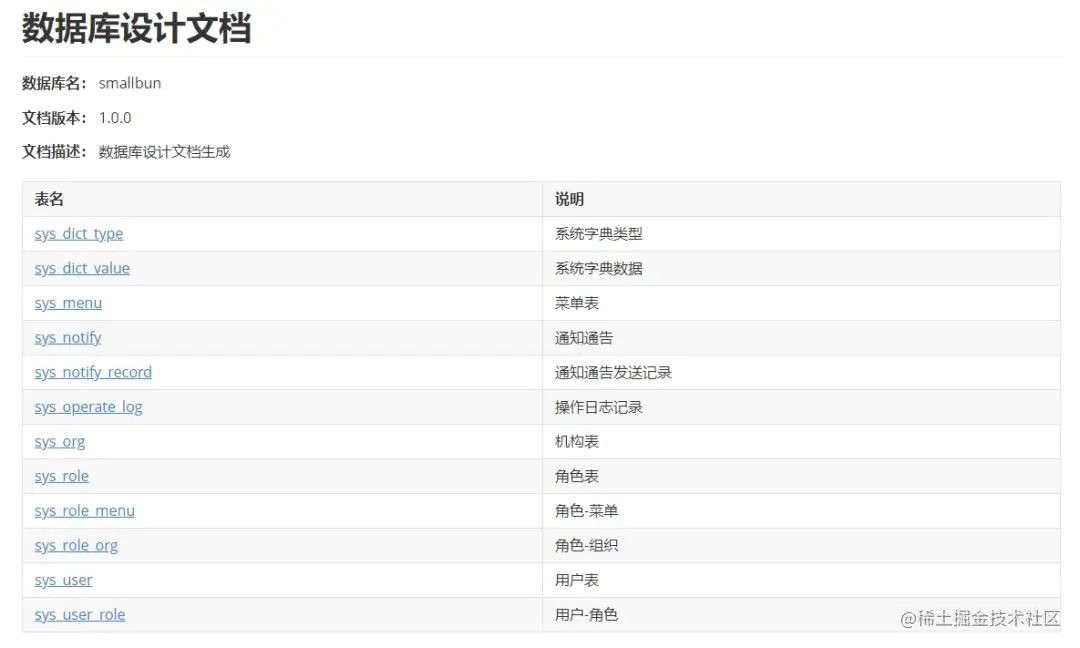

- markdwon
5、使用方式
普通方式
-
引入依赖
cn.smallbun.screw screw-core ${lastVersion}
-
编写代码
/** * 文档生成 */void documentGeneration() { //数据源 HikariConfig hikariConfig = new HikariConfig(); hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver"); hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/database"); hikariConfig.setUsername("root"); hikariConfig.setPassword("password"); //设置可以获取tables remarks信息 hikariConfig.addDataSourceProperty("useInformationSchema", "true"); hikariConfig.setMinimumIdle(2); hikariConfig.setMaximumPoolSize(5); DataSource dataSource = new HikariDataSource(hikariConfig); //生成配置 EngineConfig engineConfig = EngineConfig.builder() //生成文件路径 .fileOutputDir(fileOutputDir) //打开目录 .openOutputDir(true) //文件类型 .fileType(EngineFileType.HTML) //生成模板实现 .produceType(EngineTemplateType.freemarker) //自定义文件名称 .fileName("自定义文件名称").build(); //忽略表 ArrayList ignoreTableName = new ArrayList<>(); ignoreTableName.add("test_user"); ignoreTableName.add("test_group"); //忽略表前缀 ArrayList ignorePrefix = new ArrayList<>(); ignorePrefix.add("test_"); //忽略表后缀 ArrayList ignoreSuffix = new ArrayList<>(); ignoreSuffix.add("_test"); ProcessConfig processConfig = ProcessConfig.builder() //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置 //根据名称指定表生成 .designatedTableName(new ArrayList<>()) //根据表前缀生成 .designatedTablePrefix(new ArrayList<>()) //根据表后缀生成 .designatedTableSuffix(new ArrayList<>()) //忽略表名 .ignoreTableName(ignoreTableName) //忽略表前缀 .ignoreTablePrefix(ignorePrefix) //忽略表后缀 .ignoreTableSuffix(ignoreSuffix).build(); //配置 Configuration config = Configuration.builder() //版本 .version("1.0.0") //描述 .description("数据库设计文档生成") //数据源 .dataSource(dataSource) //生成配置 .engineConfig(engineConfig) //生成配置 .produceConfig(processConfig) .build(); //执行生成 new DocumentationExecute(config).execute();}
Maven 插件
<build> <plugins> <plugin> <groupId>cn.smallbun.screw</groupId> <artifactId>screw-maven-plugin</artifactId> <version>${lastVersion}</version> <dependencies> <!-- HikariCP --> <dependency> <groupId>com.zaxxer</groupId> <artifactId>HikariCP</artifactId> <version>3.4.5</version> </dependency> <!--mysql driver--> <dependency> <groupId>mysql</groupId> <artifactId>mysql-connector-java</artifactId> <version>8.0.20</version> </dependency> </dependencies> <configuration> <!--username--> <username>root</username> <!--password--> <password>password</password> <!--driver--> <driverClassName>com.mysql.cj.jdbc.Driver</driverClassName> <!--jdbc url--> <jdbcUrl>jdbc:mysql://127.0.0.1:3306/xxxx</jdbcUrl> <!--生成文件类型--> <fileType>HTML</fileType> <!--打开文件输出目录--> <openOutputDir>false</openOutputDir> <!--生成模板--> <produceType>freemarker</produceType> <!--文档名称 为空时:将采用[数据库名称-描述-版本号]作为文档名称--> <fileName>测试文档名称</fileName> <!--描述--> <description>数据库文档生成</description> <!--版本--> <version>${project.version}</version> <!--标题--> <title>数据库文档</title> </configuration> <executions> <execution> <phase>compile</phase> <goals> <goal>run</goal> </goals> </execution> </executions> </plugin> </plugins></build>
6、扩展模块
pojo生成功能
功能简介
pojo生成功能是基于screw延伸出的扩展模块,目前处于初步开发的状态。在日常的开发中,经过需求分析、建模之后,往往会先在数据库中建表,其次在进行代码的开发。
那么pojo生成功能在这个阶段就可以帮助大家节省一些重复劳动了。使用pojo生成功能可以直接根据数据库生成对应的java pojo对象。这样后续的修改，开发都会很方便。
数据库支持
-
MySQL
使用方式
-
引入依赖
cn.smallbun.screw screw-extension ${lastVersion}
-
编写代码
/** * pojo生成 */void pojoGeneration() { //数据源 HikariConfig hikariConfig = new HikariConfig(); hikariConfig.setDriverClassName("com.mysql.cj.jdbc.Driver"); hikariConfig.setJdbcUrl("jdbc:mysql://127.0.0.1:3306/screw"); hikariConfig.setUsername("screw"); hikariConfig.setPassword("screw"); //设置可以获取tables remarks信息 hikariConfig.addDataSourceProperty("useInformationSchema", "true"); hikariConfig.setMinimumIdle(2); hikariConfig.setMaximumPoolSize(5); DataSource dataSource = new HikariDataSource(hikariConfig); ProcessConfig processConfig = ProcessConfig.builder() //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置 //根据名称指定表生成 .designatedTableName(new ArrayList<>()) //根据表前缀生成 .designatedTablePrefix(new ArrayList<>()) //根据表后缀生成 .designatedTableSuffix(new ArrayList<>()).build(); //设置生成pojo相关配置 PojoConfiguration config = new PojoConfiguration(); //设置文件存放路径 config.setPath("/cn/smallbun/screw/"); //设置包名 config.setPackageName("cn.smallbun.screw"); //设置是否使用lombok config.setUseLombok(false); //设置数据源 config.setDataSource(dataSource); //设置命名策略 config.setNameStrategy(new HumpNameStrategy()); //设置表过滤逻辑 config.setProcessConfig(processConfig); //执行生成 new PojoExecute(config).execute();}
7、常见问题
1.生成后文档乱码？
MySQL：URL加入?characterEncoding=UTF-8。
2.Caused by: java.lang.NoSuchFieldError: VERSION_2_3_30？
检查项目freemarker依赖，这是由于版本过低造成的，升级版本为2.3.30即可。
3.java.lang.AbstractMethodError: oracle.jdbc.driver.T4CConnection.getSchema()Ljava/lang/String;
这是因为oracle驱动版本过低造成的，删除或屏蔽目前驱动版本，驱动添加升级为以下版本：
<dependency> <groupId>com.oracle.ojdbc</groupId> <artifactId>ojdbc8</artifactId> <version>19.3.0.0</version></dependency><dependency> <groupId>cn.easyproject</groupId> <artifactId>orai18n</artifactId> <version>12.1.0.2.0</version></dependency>
4.MySQL数据库表和列字段有说明、生成文档没有说明？
URL链接加入useInformationSchema=true即可。
5.java.lang.AbstractMethodError: com.mysql.jdbc.JDBC4Connection.getSchema()Ljava/lang/String;
这是因为mysql驱动版本过低造成的，升级mysql驱动版本为最新即可。
项目地址
Gitee：gitee.com/leshalv/scr…
PS：防止找不到本篇文章，可以收藏点赞，方便翻阅查找哦
