Activit7之流程设计与流程API基本使用
Activiti Designer流程设计器
Activiti Designer的安装

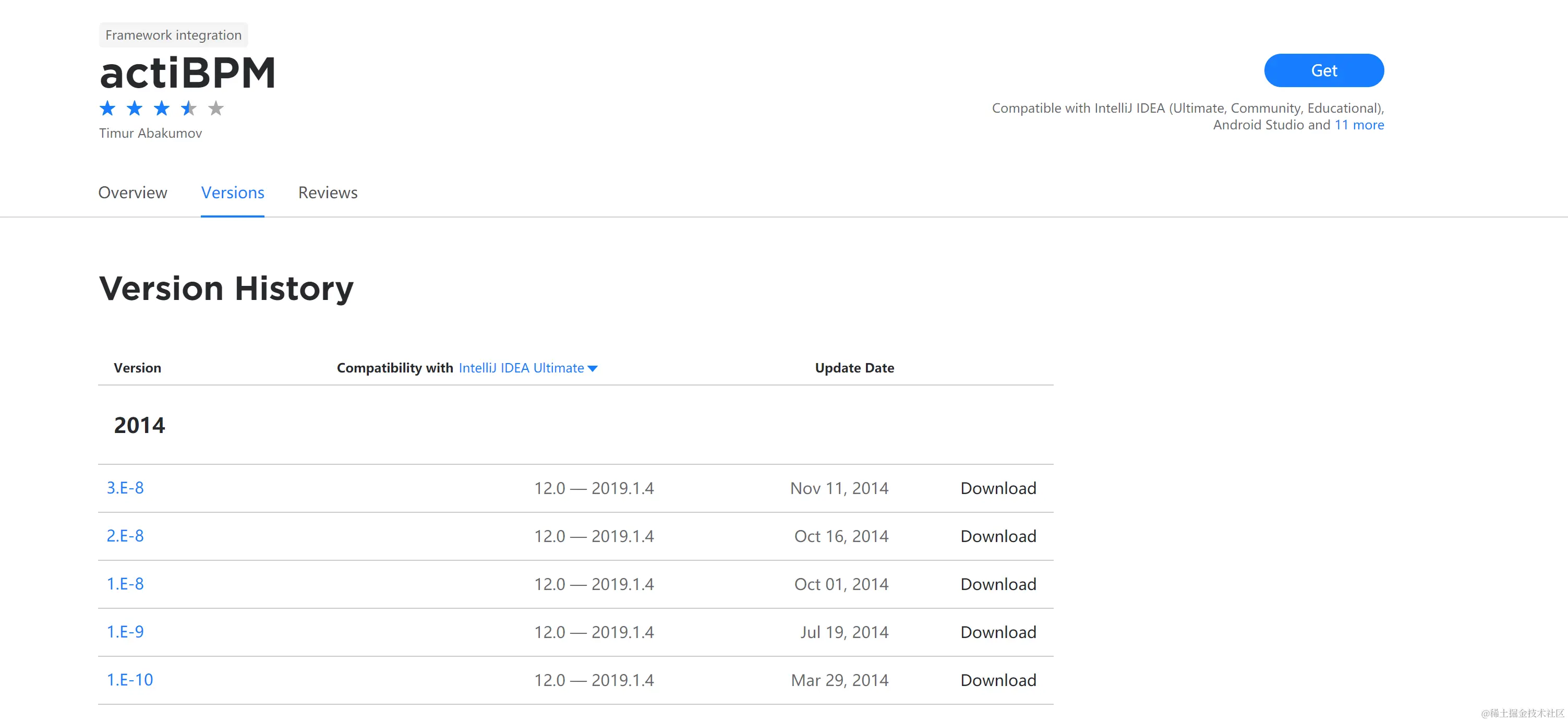

访问https://plugins.jetbrains.com/plugin搜索actiBPM插件并下载（或者在符合IDEA的版本中搜索插件名安装），支持IDEA版本为2019.1.4，高版本不支持该插件。
其他IDEA版本下载地址：https://www.jetbrains.com/idea/download/other.html
Activiti Designer的使用

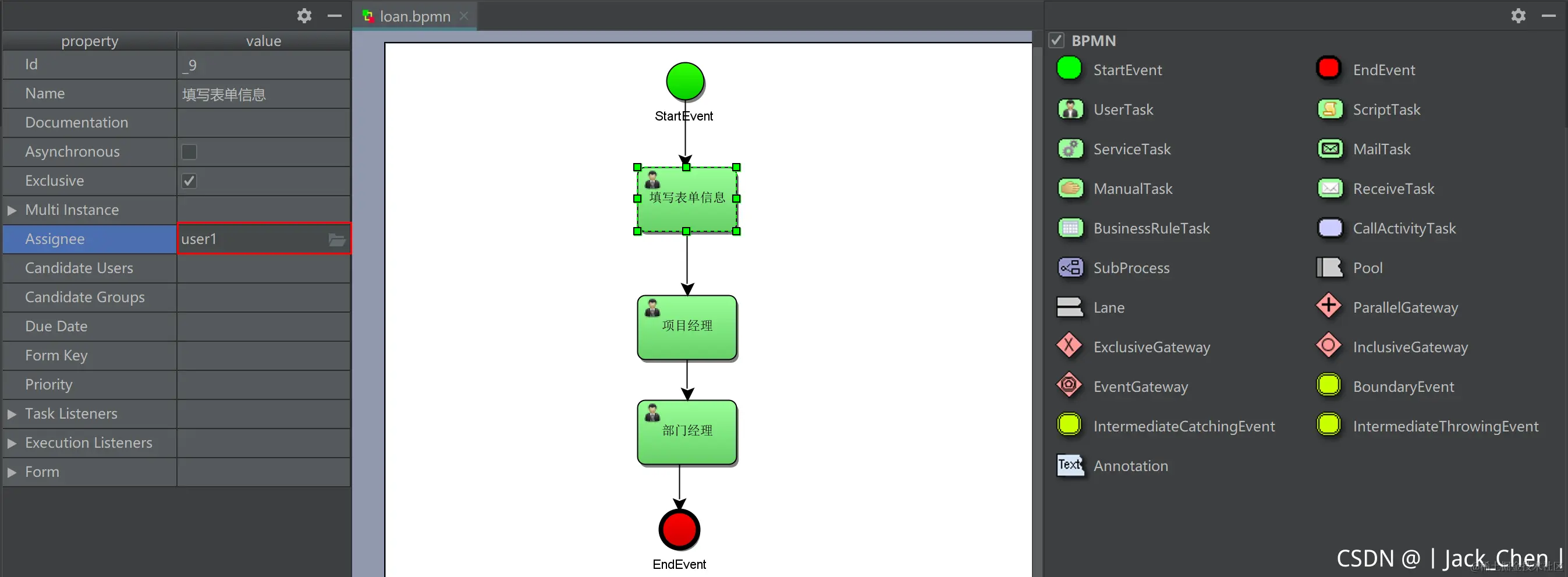

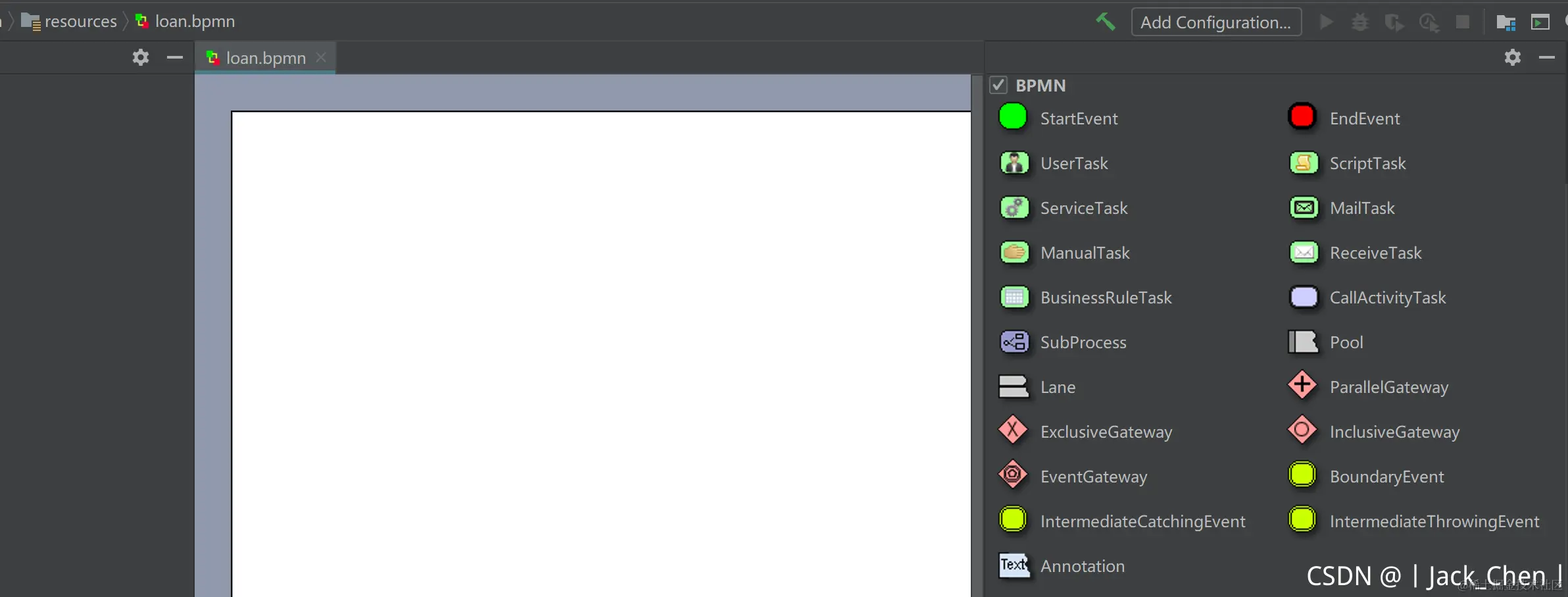

New-BpmnFile，命令文件名称loan，进入流程设计页面
绘制流程，指定流程定义key（流程定义的标识）以及流程名称。
选中任务结点，在左侧视图中指定每个任务结点的负责人

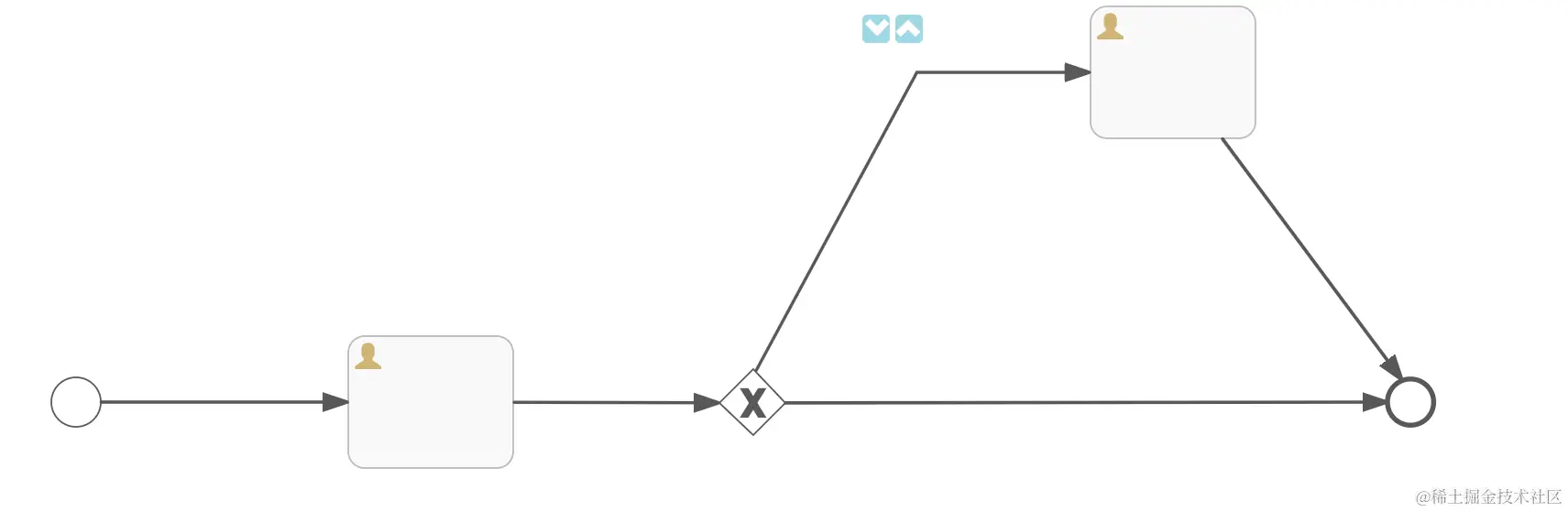

图形绘制好后，将loan.bpm文件修改为loan.xml，选中loan.xml文件右键Diagrams->Show BPMN 2.0 Designer生成预览图并保存。
activiti-app的使用
下载与部署
官网： https://www.activiti.org/get-started
部署： activiti-app.war放置到tomcat的webapps中，启动tomcat即可运行
访问：http://localhost:8080/activiti-app
功能概述

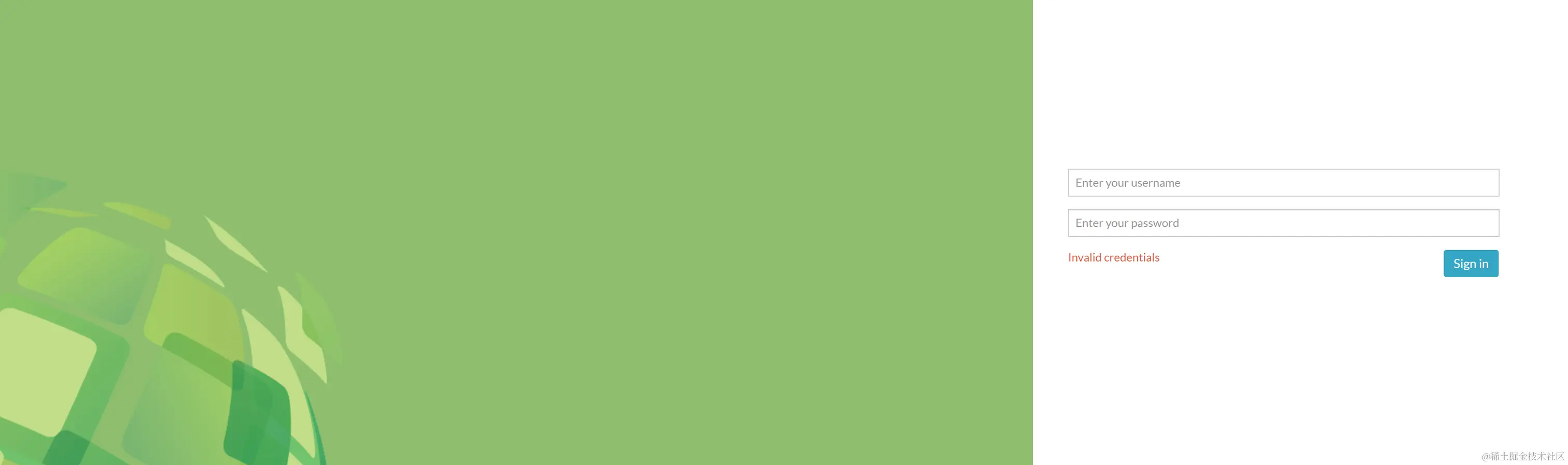

输入默认的用户名/密码即可登录并制作流程： admin/test
主界面的三个菜单主要承担以下功能：
Kickstart App
主要用于流程模型管理、表单管理及应用（App）管理，一个应用可以包含多个流程模型，应用可发布给其他用户使用。
Task App
用于管理整个activiti-app的任务，在该功能里面也可以启动流程。
Idenity management
身份信息管理，可以管理用户、用户组等数据。
创建用户
首页点击Identity management，进去之后选择Users标签页，添加一些用户数据。
创建流程定义
新建流程模型

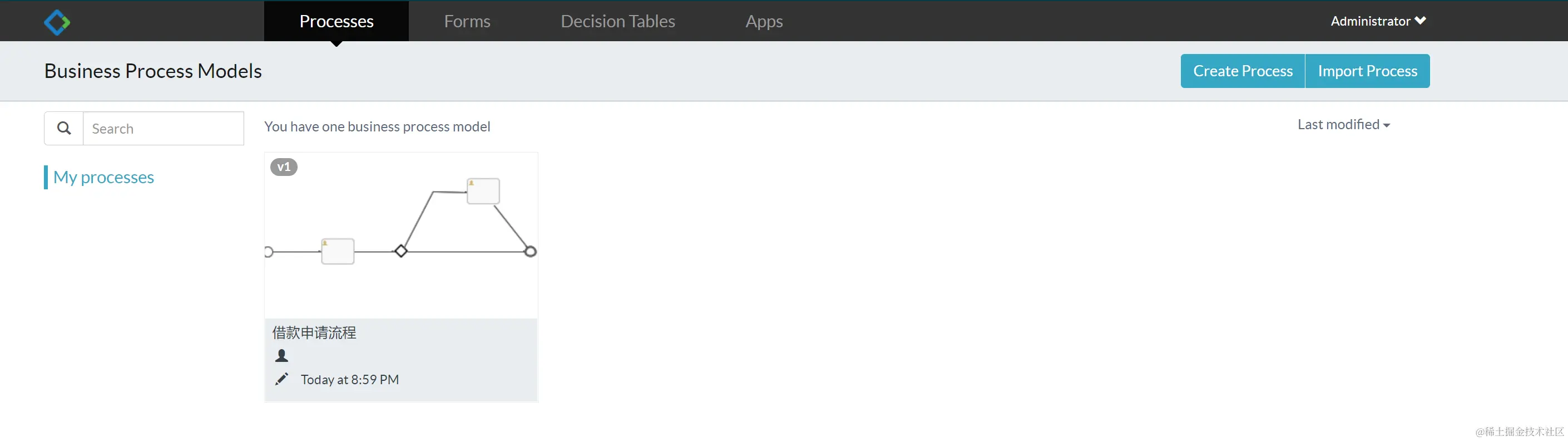

主界面点击Kickstart App，进入流程模型管理的主界面，点击“Create Process”按钮，弹出新建流程模型界面

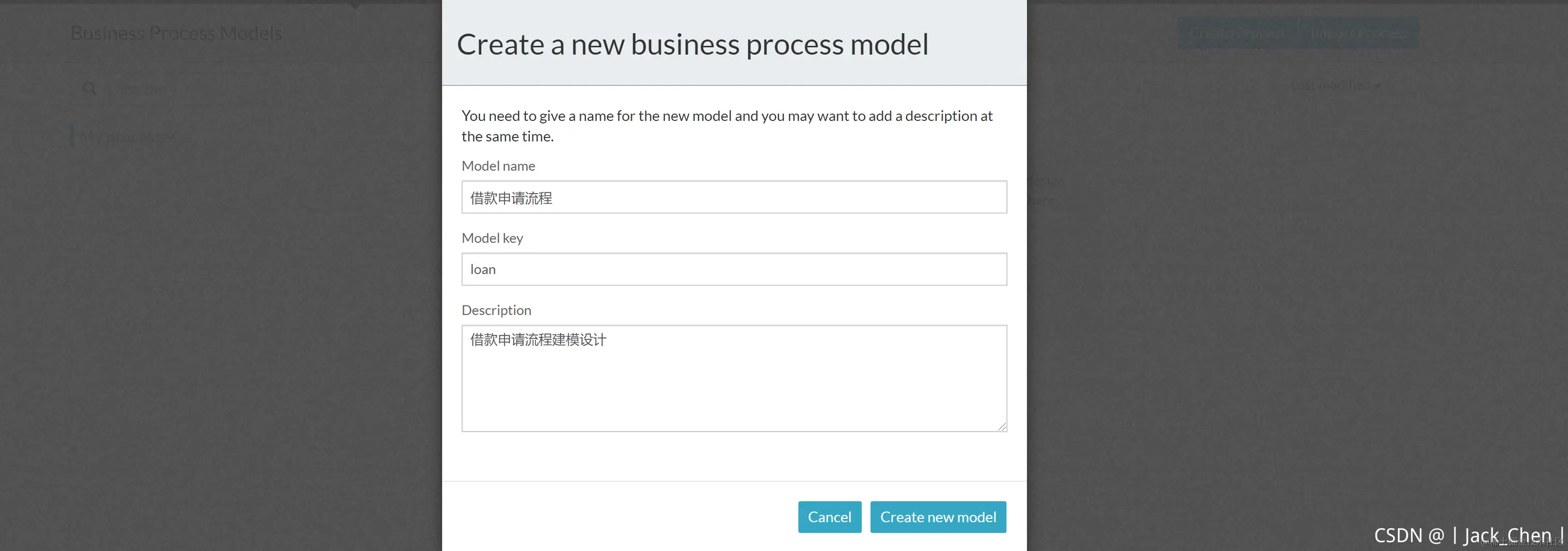

填写流程基本信息

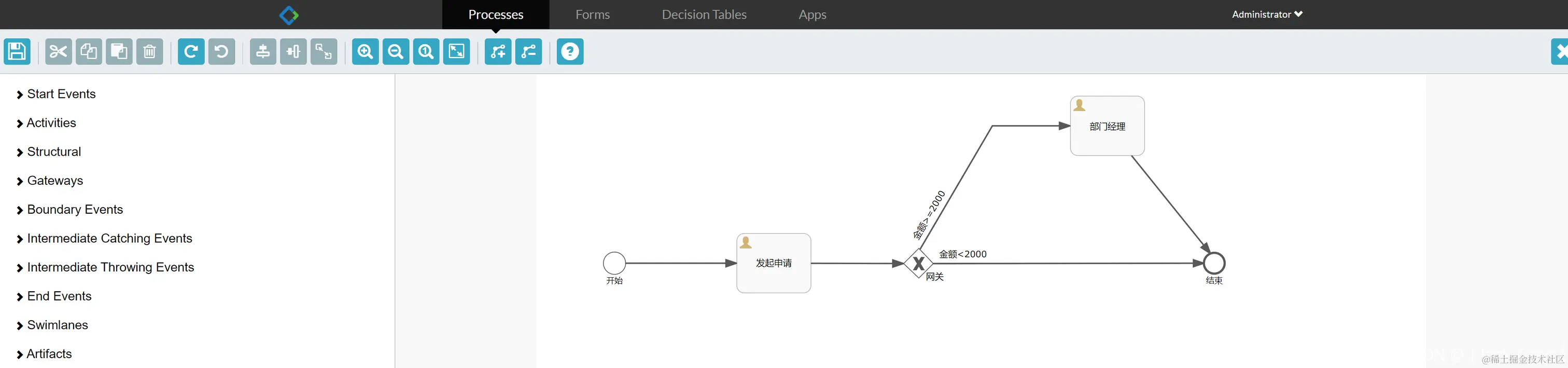

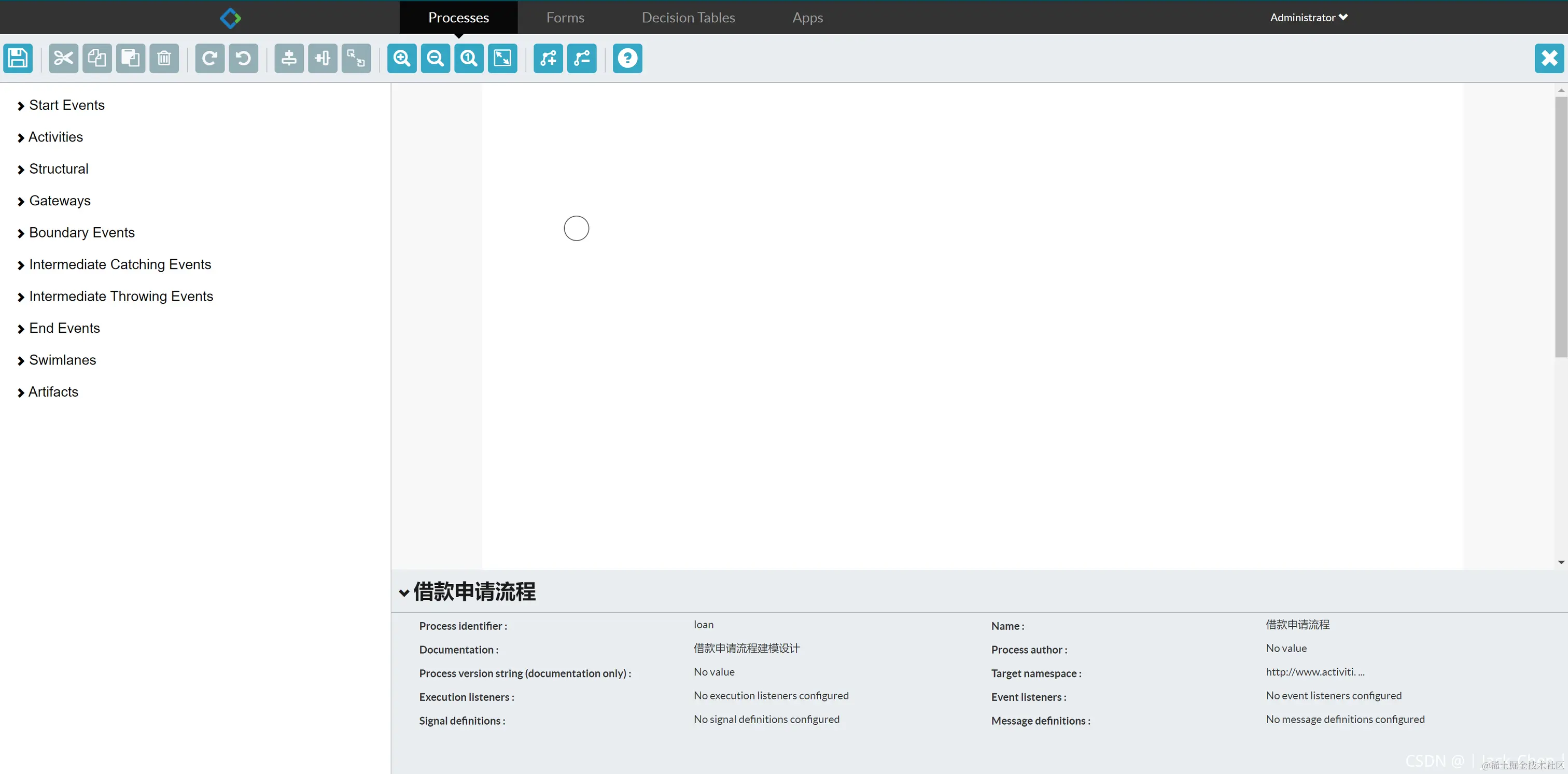

输入模型信息后，会进入流程模型设计界面

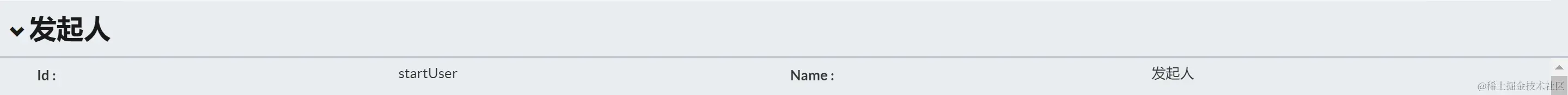

结点设置id与名称
为每一个结点设置id与名称
分配负责人

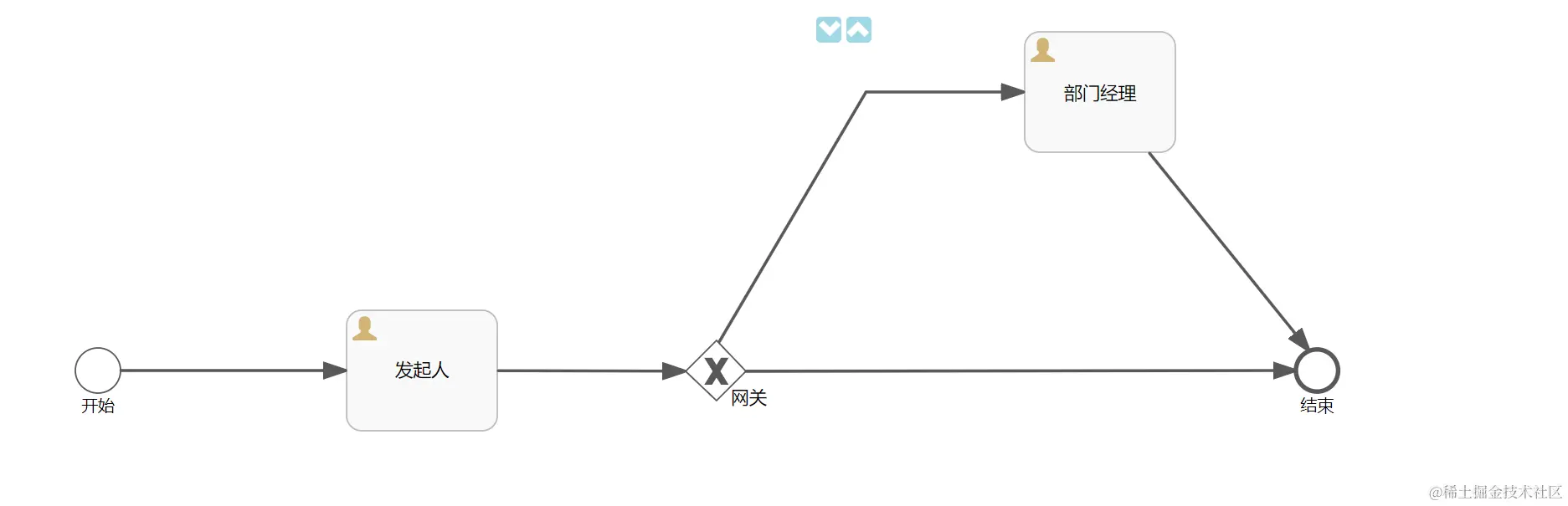

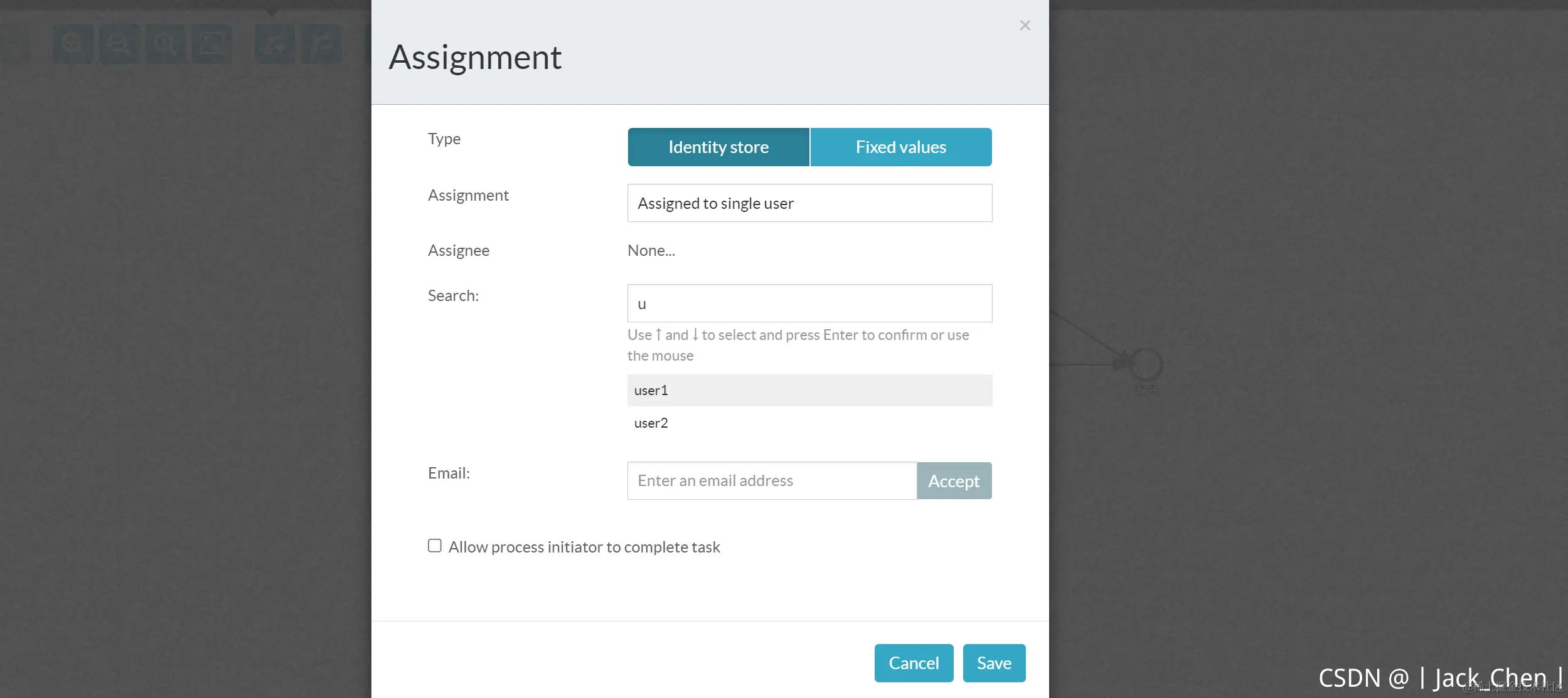

为每一个任务结点设置负责人
选择创建好的用户
任务执行者可以是单个用户（Assignee），候选用户组 （Candidate Users），候选组（Candidate Groups）

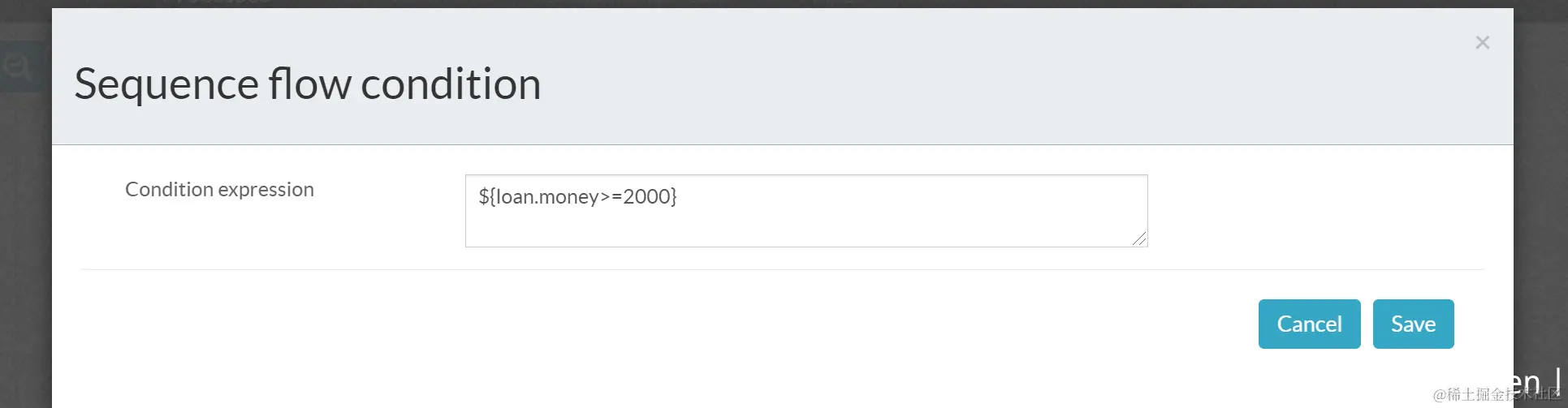

设置路由条件

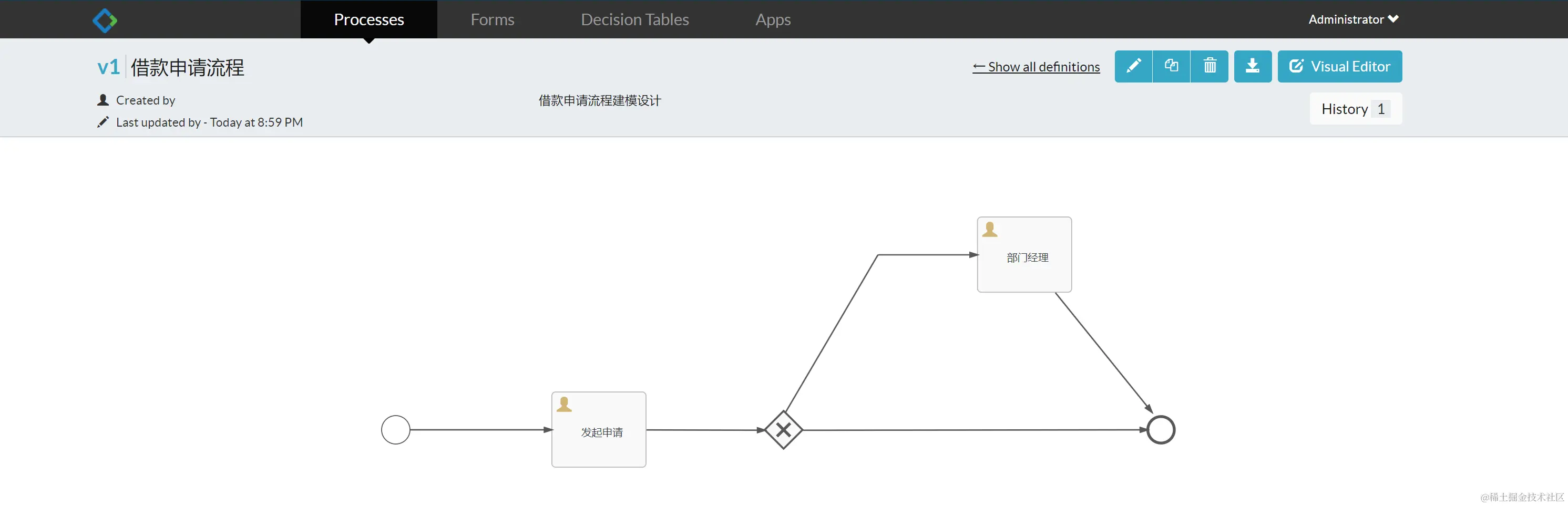

导出流程设计
流程设计好后保存
从设计流程模型列表选择设计项
进入后下载
流程的基本使用
相关依赖
<dependencies>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-engine</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-model</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-converter</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-json-converter</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-layout</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>org.activiti.cloud.rb</groupId>
<artifactId>activiti-cloud-services-api</artifactId>
<version>7.1.0.M6</version>
</dependency>
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>5.1.49</version>
</dependency>
<dependency>
<groupId>junit</groupId>
<artifactId>junit</artifactId>
<version>4.13</version>
</dependency>
<dependency>
<groupId>org.mybatis</groupId>
<artifactId>mybatis</artifactId>
<version>3.5.5</version>
</dependency>
<dependency>
<groupId>commons-dbcp</groupId>
<artifactId>commons-dbcp</artifactId>
<version>1.4</version>
</dependency>
</dependencies>
引擎配置文件
在classpath下创建activiti.cgf.xml文件，activiti.cfg.xml是activiti的引擎配置文件，包括ProcessEngineConfiguration的定义、数据源定义、事务管理器等
流程引擎的配置类，通过ProcessEngineConfiguration可以创建工作流引擎ProceccEngine,常用两种方法
使用StandaloneProcessEngineConfiguration类
<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
<!--数据源配置dbcp-->
<bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
<property name="driverClassName" value="com.mysql.jdbc.Driver"/>
<property name="url" value="jdbc:mysql://localhost:3306/activiti"/>
<property name="username" value="root"/>
<property name="password" value="123456"/>
</bean>
<!--流程引擎的配置类，通过ProcessEngineConfiguration创建工作流引擎ProceccEngine
activiti单独运行的ProcessEngine配置对象,Activiti会自己处理事务
定义一个id为processEngineConfiguration的bean，会使用spring的依赖注入来构建引擎
-->
<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
<!--数据源-->
<property name="dataSource" ref="dataSource"></property>
<!-- <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
<property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti" />
<property name="jdbcUsername" value="root" />
<property name="jdbcPassword" value="123456" />-->
<!--数据表的处理策略-->
<property name="databaseSchemaUpdate" value="true"/>
</bean>
</beans>
atabaseSchemaUpdate参数
false（默认）：检查数据库表的版本和依赖库的版本， 如果版本不匹配就抛出异常
true: 构建流程引擎时，执行检查，如果需要就执行更新。 如果表不存在，就创建
create-drop: 构建流程引擎时创建数据库表， 关闭流程引擎时删除这些表
drop-create：先删除表再创建表
create: 构建流程引擎时创建数据库表， 关闭流程引擎时不删除这些表
使用SpringProcessEngineConfiguration与Spring整合
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:aop="http://www.springframework.org/schema/aop"
xmlns:tx="http://www.springframework.org/schema/tx"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans-3.1.xsd
http://www.springframework.org/schema/aop
http://www.springframework.org/schema/aop/spring-aop-3.1.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx-3.1.xsd">
<!-- 工作流引擎配置bean -->
<bean id="processEngineConfiguration" class="org.activiti.spring.SpringProcessEngineConfiguration">
<!-- 数据源 -->
<property name="dataSource" ref="dataSource"/>
<!-- 使用spring事务管理器 -->
<property name="transactionManager" ref="transactionManager"/>
<!-- 数据库策略 -->
<property name="databaseSchemaUpdate" value="true"/>
</bean>
<!-- 流程引擎 -->
<bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">
<property name="processEngineConfiguration" ref="processEngineConfiguration"/>
</bean>
<!-- 资源服务service -->
<bean id="repositoryService" factory-bean="processEngine"
factory-method="getRepositoryService"/>
<!-- 流程运行service -->
<bean id="runtimeService" factory-bean="processEngine"
factory-method="getRuntimeService"/>
<!-- 任务管理service -->
<bean id="taskService" factory-bean="processEngine"
factory-method="getTaskService"/>
<!-- 历史管理service -->
<bean id="historyService" factory-bean="processEngine"
factory-method="getHistoryService"/>
<!-- 引擎管理service -->
<bean id="managementService" factory-bean="processEngine"
factory-method="getManagementService"/>
<!-- 数据源 -->
<bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
<property name="driverClassName" value="com.mysql.jdbc.Driver"/>
<property name="url" value="jdbc:mysql://localhost:3306/activiti"/>
<property name="username" value="root"/>
<property name="password" value="123456"/>
<property name="maxActive" value="3"/>
<property name="maxIdle" value="1"/>
</bean>
<!-- 事务管理器 -->
<bean id="transactionManager"
class="org.springframework.jdbc.datasource.DataSourceTransactionManager">
<property name="dataSource" ref="dataSource"/>
</bean>
<!-- 通知 -->
<tx:advice id="txAdvice" transaction-manager="transactionManager">
<tx:attributes>
<!-- 传播行为 -->
<tx:method name="save*" propagation="REQUIRED"/>
<tx:method name="insert*" propagation="REQUIRED"/>
<tx:method name="delete*" propagation="REQUIRED"/>
<tx:method name="update*" propagation="REQUIRED"/>
<tx:method name="find*" propagation="SUPPORTS" read-only="true"/>
<tx:method name="get*" propagation="SUPPORTS" read-only="true"/>
</tx:attributes>
</tx:advice>
<!-- 切面，根据具体项目修改切点配置 -->
<aop:config proxy-target-class="true">
<aop:advisor advice-ref="txAdvice" pointcut="execution(* cn.ybzy.demo.service.impl.*.*(..))"/>
</aop:config>
</beans>
生成数据库表
创建ProcessEngineConfiguration，通过ProcessEngineConfiguration创建ProcessEngine，在创建
ProcessEngine时会自动创建数据库表
一般创建方式
@Test
public void test() {
/**
* 创建ProcessEngineConfiguration对象
* 第一个参数:配置文件名称
* 第二个参数:processEngineConfiguration的bean的id
*/
ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
// ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml","processEngineConfiguration123");
//创建ProcesEngine对象
ProcessEngine processEngine = configuration.buildProcessEngine();
// 获取各类Service
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
RuntimeService runtimeService = processEngine.getRuntimeService();
}
简单创建方式
@Test
public void test() {
/**
* 需满足2点强制要求：
* activiti配置文件名称：activiti.cfg.xml
* bean的id="processEngineConfiguration"
*/
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
// 获取各类Service
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();
RuntimeService runtimeService = processEngine.getRuntimeService();
}
自动生成25张表
表的命名
表都以act_开头，第二部分的两个字母标识表示表的用途, 用途也和服务的API对应。
act_re_*: re表示 repository。 这个前缀的表包含了流程定义和流程静态资源 （图片，规则，等等）
act_ru_*: ru表示 runtime。 这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据， 在流程结束时就会删除这些记录。 这样运行时表可以一直很小速度很快
act_hi_*: hi表示 history。 这些表包含历史数据，比如历史流程实例， 变量，任务等等
act_ge_*: ge表示 general。通用数据， 用于不同场景下
Service
通过ProcessEngine创建 Service，Service 是工作流引擎提供用于进行工作流部署、执行、管理的服
务接口。
| service名称 | service说明 |
|---|---|
| RepositoryService | activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。 |
| RuntimeService | activiti的流程运行管理类，可以从这个服务类中获取很多关于流程执行相关的信息 |
| TaskService | activiti的任务管理类，可以从这个类中获取任务的信息。 |
| HistoryService | activiti的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据，这个服务主要通过查询功能来获得这些数据。 |
| ManagerService | activiti的引擎管理类，提供对Activiti流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于Activiti 系统的日常维护 |
部署流程定义
通过调用activiti的api将流程定义的bpmn和png两个文件添加部署到activiti中，或者将两个文件打zip包进行部署。
单个文件部署方式
public static void main(String[] args) {
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//得到RepositoryService实例
RepositoryService repositoryService = processEngine.getRepositoryService();
// 将指定的bpm文件和图片文件保存在activiti数据库
Deployment deployment = repositoryService.createDeployment()
.addClasspathResource("loan.bpmn")
.addClasspathResource("loan.png")
.name("借款申请流程")
.deploy();
//输出部署信息
System.out.println(deployment.getName());
System.out.println(deployment.getId());
}
压缩包部署方式
将loan.bpmn与loan.png压缩命名为loanBPMN.zip
public static void main(String[] args) {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
//转化出ZipInputStream流对象
InputStream is = ActivitiDeployment.class.getClassLoader().getResourceAsStream("loanBPMN.zip");
//将inputstream流转化为ZipInputStream流
ZipInputStream zipInputStream = new ZipInputStream(is);
//部署
Deployment deployment = repositoryService.createDeployment()
.addZipInputStream(zipInputStream)
.name("借款申请流程")
.deploy();
//输出部署信息
System.out.println(deployment.getName()); // 借款申请流程
System.out.println(deployment.getId()); // 1
}
涉及的表
act_re_deployment 流程定义部署表，记录流程部署信息
act_re_procdef 流程定义表，记录流程定义信息
act_ge_bytearray 资源表，定义的bpmn文件及png文件
act_re_deployment 和 act_re_procdef 一对多关系，一次部署在流程部署表生成一条记录，但一次部署
可以部署多个流程定义，每个流程定义在流程定义表生成一条记录。每一个流程定义在act_ge_bytearray会存在两个资源记录，bpmn 和 png。
建议：一次部署一个流程，这样部署表和流程定义表是一对一有关系，方便读取流程部署及流程定
义信息。
启动流程实例
流程定义部署后就可以通过工作流管理业务流程了，即部署的借款申请流程可以使用了。启动一个流程表示发起一个新的借款申请流程，可重复多次发起。
public static void main(String[] args) {
//得到ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//得到RunService对象
RuntimeService runtimeService = processEngine.getRuntimeService();
//创建流程实例，根据流程定义key启动流程
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("loan");
//输出实例的相关信息
System.out.println("流程部署ID:" + processInstance.getDeploymentId()); // null
System.out.println("流程定义ID:" + processInstance.getProcessDefinitionId()); // loan:1:4
System.out.println("流程实例ID:" + processInstance.getId()); // 2501
System.out.println("活动ID:" + processInstance.getActivityId()); // null
}
涉及表：
act_hi_actinst 已完成的活动信息
act_hi_identitylink 参与者信息
act_hi_procinst 流程实例
act_hi_taskinst 任务实例
act_ru_execution 执行表
act_ru_identitylink 参与者信息
act_ru_task 任务
任务查询-负责人user1
流程启动后，各各任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是该用户
的待办任务。
public static void main(String[] args) {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
TaskService taskService = processEngine.getTaskService();
//根据流程定义的key,负责人assignee来实现当前用户的任务列表查询
List<Task> taskList = taskService.createTaskQuery()
.processDefinitionKey("loan")
.taskAssignee("user1")
.list();
//.singleResult();
//任务列表的展示
for (Task task : taskList) {
System.out.println("流程实例ID:" + task.getProcessInstanceId()); // 2501
System.out.println("任务ID:" + task.getId()); // 2505
System.out.println("任务负责人:" + task.getAssignee()); // user1
System.out.println("任务名称:" + task.getName()); // 填写表单信息
}
}
任务处理
任务负责人查询待办任务，选择任务进行处理，完成任务。
public static void main(String[] args) {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
TaskService taskService = processEngine.getTaskService();
//任务id
String taskId = "2505";
//处理任务,结合当前用户任务列表的查询操作
taskService.complete(taskId);
System.out.println("完成任务id: " + taskId);
}
涉及表：
act_hi_actinst
act_hi_identitylink
act_hi_taskinst
act_ru_identitylink
act_ru_task
任务查询-负责人user2
负责人user1进行任务处理后，查询负责人user2的任务
public static void main(String[] args) {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
TaskService taskService = processEngine.getTaskService();
//根据流程定义的key,负责人assignee来实现当前用户的任务列表查询
Task task = taskService.createTaskQuery()
.processDefinitionKey("loan")
.taskAssignee("user2")
.singleResult();
System.out.println("流程实例ID:" + task.getProcessInstanceId());
System.out.println("任务ID:" + task.getId());
System.out.println("任务负责人:" + task.getAssignee());
System.out.println("任务名称:" + task.getName());
}
流程实例ID:2501
任务ID:5002
任务负责人:user2
任务名称:项目经理
