腾讯地图API:车辆轨迹回放

笔者最近在做网约车的项目,需要实现车辆的轨迹回放功能,我用的是腾讯位置服务,具体操作起来并不难,废话少说,现在就给大家演示吧!

1、首先因为是Web网页端的功能,所以需要用到的是地图模块的API,可以选择百度地图或者腾讯地图。

2、由于需要位置信息,所以地图需要支持点到点的路线绘制功能。

3、关键点:需要一个小车,并且小车是可以根据不同的方向而改变车头朝向。

因为前两点功能百度地图API可以满足,但是第三点,腾讯地图LBS,更新了新版本的接口,图标可以自动根据方向改变朝向。所以选择腾讯地址,减少开放量,另外就是直接API支持,减少了很多的BUG。

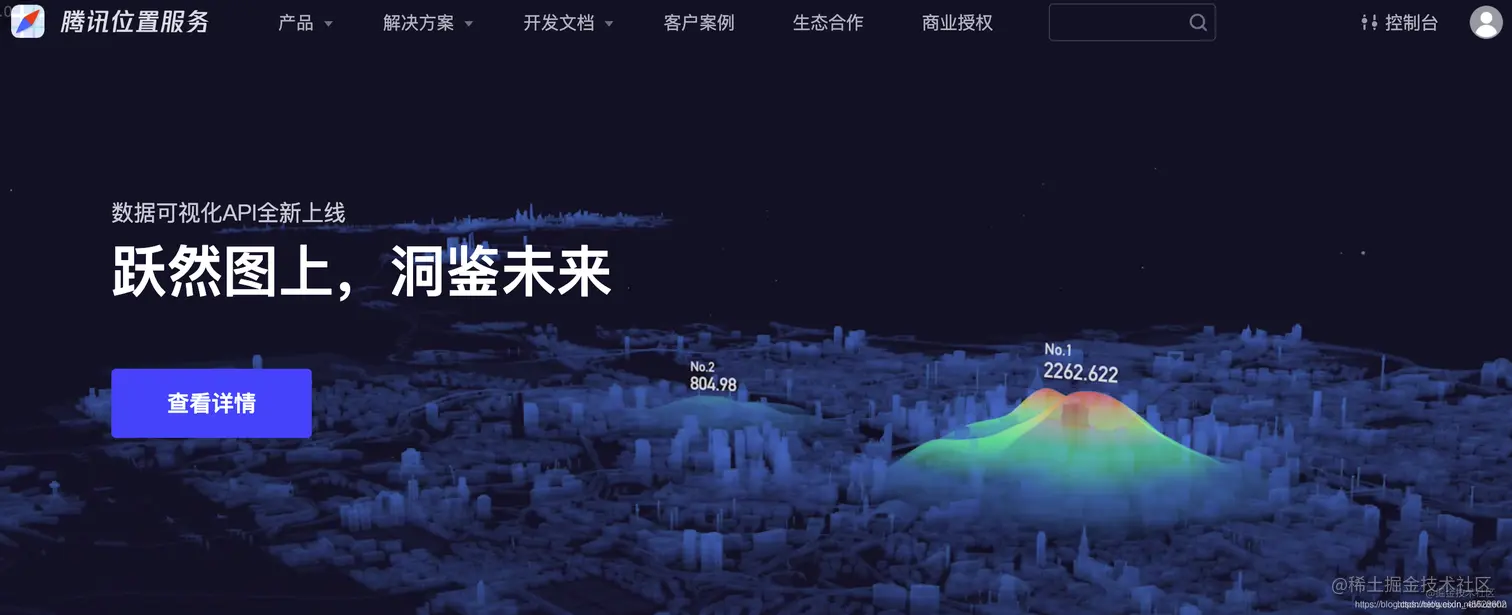

1、在腾讯位置服务中注册为开发者:

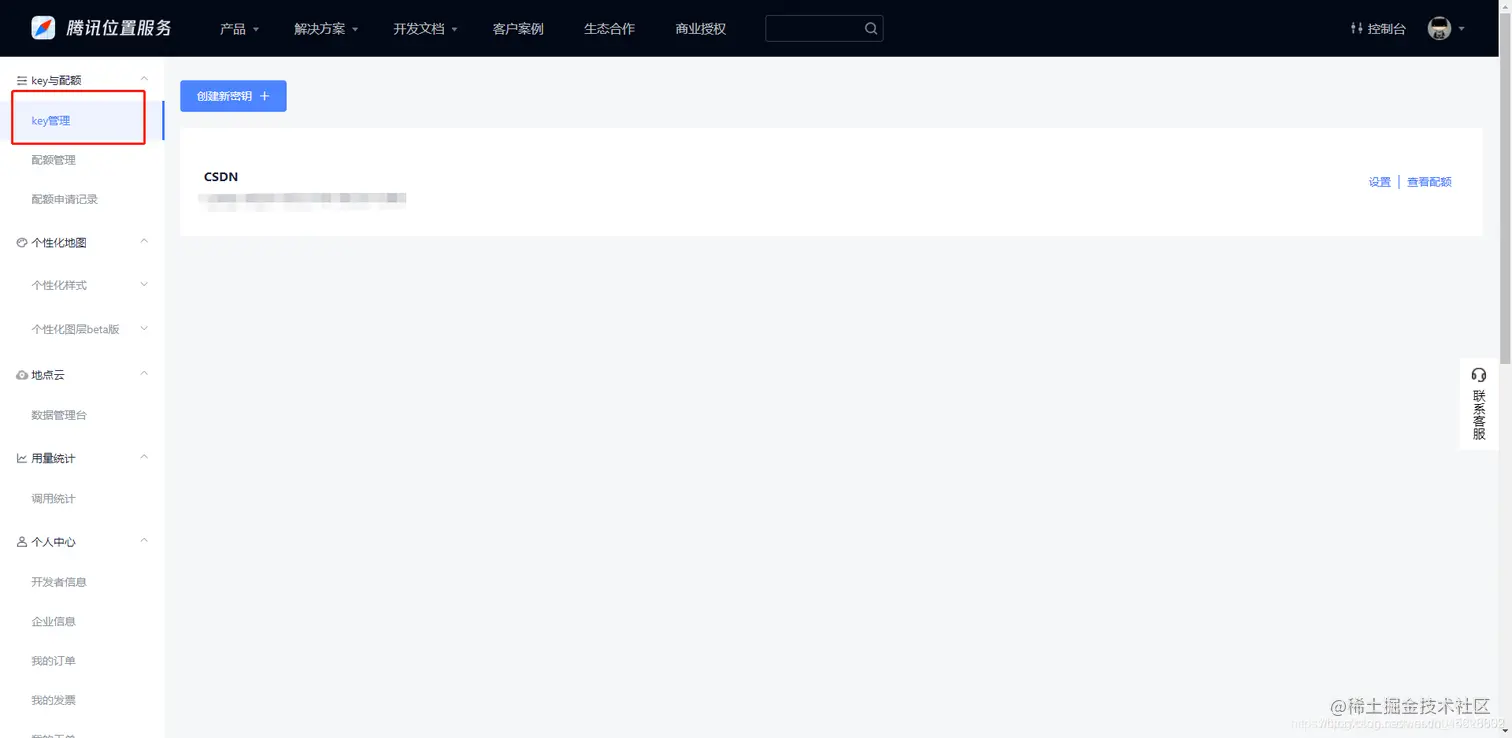

2、在控制台配置Key

配置完成之后,就可以通过开发文档-web前端-JavaScript-API来获取腾讯位置服务的LBS组件

开始开发:

第一步:画页面,初始化地图:

把key中的XXXXXXXXXXX更换为我们刚才在腾讯地图LBS后台获取的key。

<!DOCTYPE html>
<html lang="en">

<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <meta http-equiv="X-UA-Compatible" content="ie=edge">
  <title>marker轨迹回放-全局模式</title>
</head>
<script charset="utf-8" src="https://map.qq.com/api/gljs?v=1.exp&key=XXXXXXXXXXX"></script>
<style type="text/css">
  html,
  body {
    height: 100%;
    margin: 0px;
    padding: 0px;
  }

  #container {
    width: 100%;
    height: 100%;
  }
</style>

<body>
  <div id="container"></div>
  <script type="text/javascript">
    var center = new TMap.LatLng(30.465512, 114.402740);
    //初始化地图
    var map = new TMap.Map("container", {
      zoom: 15,
      center: center
    });

  </script>
</body>

</html>
复制代码

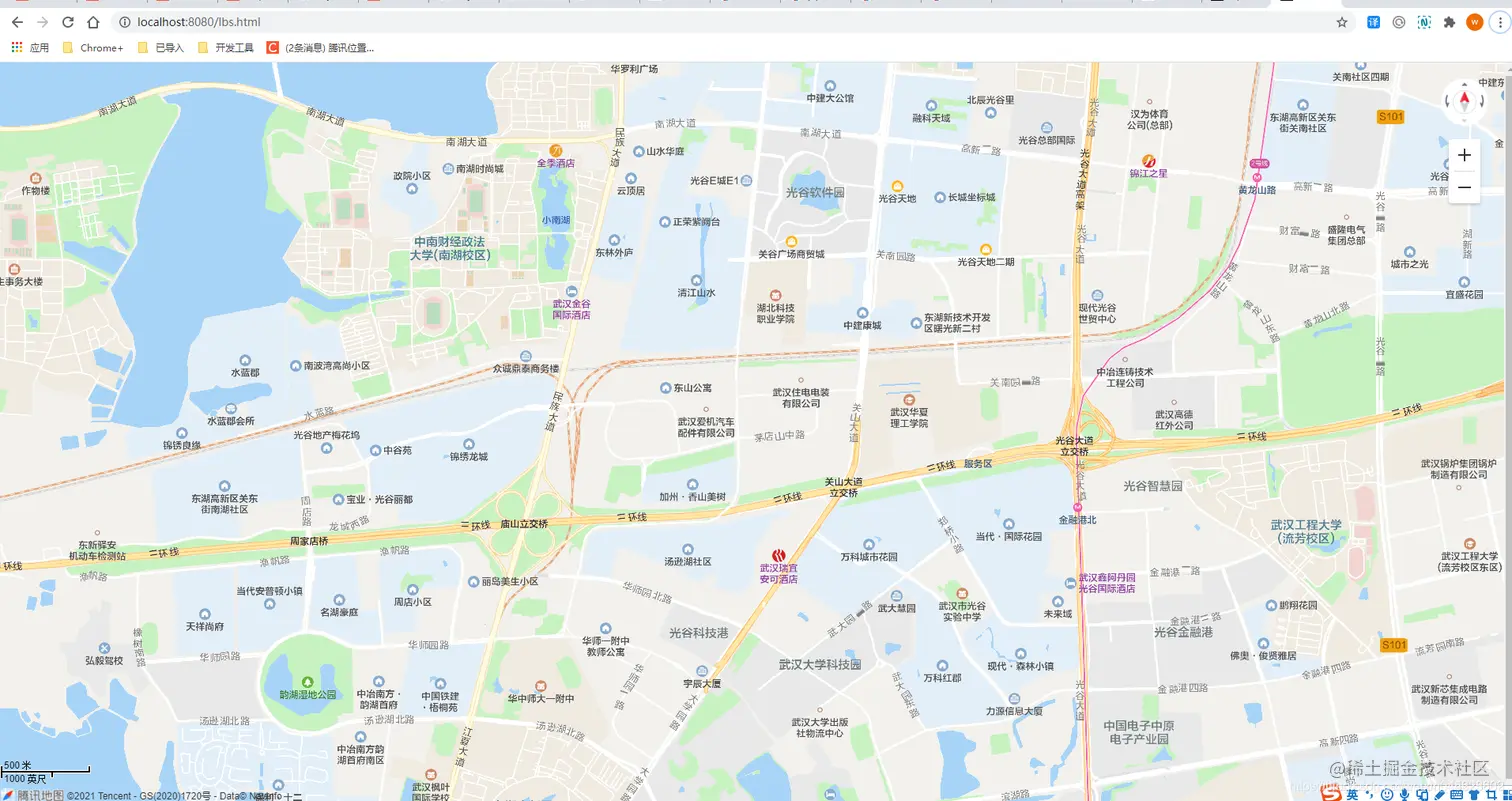

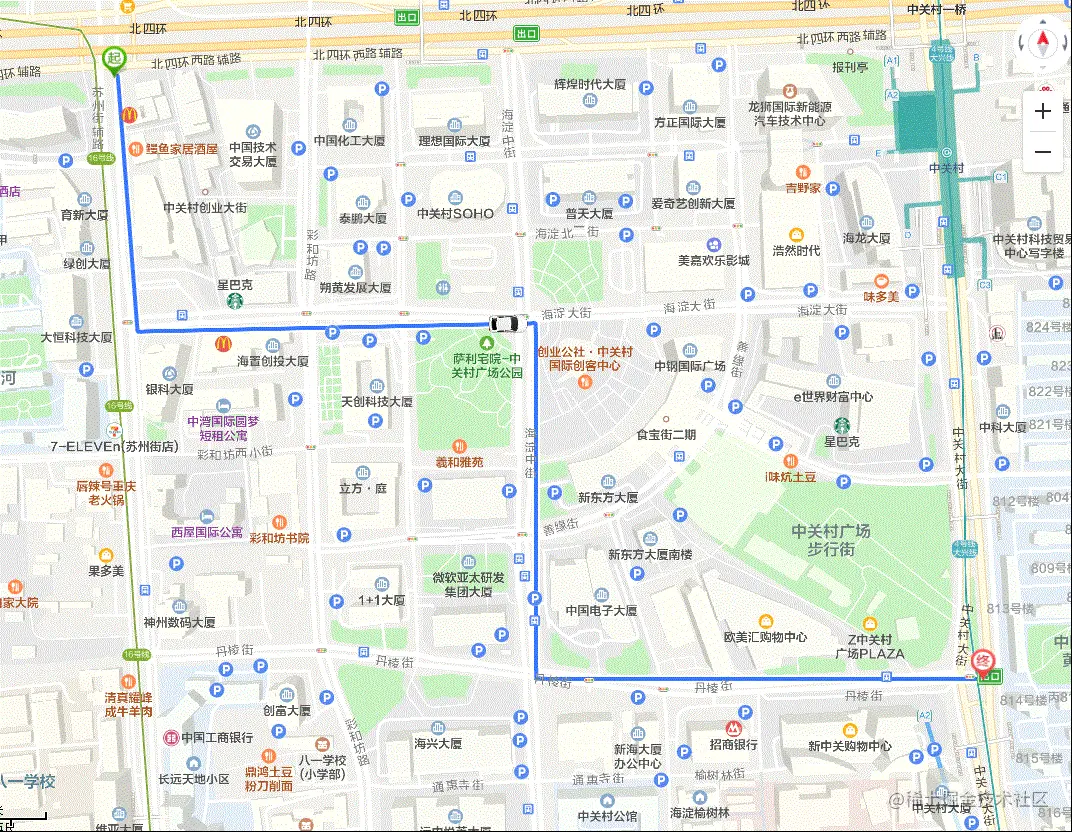

效果如图所示: 第二步:画路线,并根据路线模拟运行

这里需要注意的是,如果路线比较复杂,尽可能的使用分钟级,甚至秒级的坐标,这样绘制的轨迹也会更精准。速度的展示,需要后台在记录坐标的时候计算好,并实时反馈。

 <script type="text/javascript">
    var center = new TMap.LatLng(39.984104, 116.307503);
    //初始化地图
    var map = new TMap.Map("container", {
      zoom: 15,
      center: center
    });

    var path = [
      new TMap.LatLng(39.98481500648338, 116.30571126937866),
      new TMap.LatLng(39.982266575222155, 116.30596876144409),
      new TMap.LatLng(39.982348784165886, 116.3111400604248),
      new TMap.LatLng(39.978813710266024, 116.3111400604248),
      new TMap.LatLng(39.978813710266024, 116.31699800491333)
    ];

    var polylineLayer = new TMap.MultiPolyline({
      map, // 绘制到目标地图
      // 折线样式定义
      styles: {
        'style_blue': new TMap.PolylineStyle({
          'color': '#3777FF', //线填充色
          'width': 4, //折线宽度
          'borderWidth': 2, //边线宽度
          'borderColor': '#FFF', //边线颜色
          'lineCap': 'round' //线端头方式
        })
      },
      geometries: [{
        styleId: 'style_blue',
        paths: path
      }],
    });

    var marker = new TMap.MultiMarker({
      map,
      styles: {
        'car-down': new TMap.MarkerStyle({
          'width': 40,
          'height': 40,
          'anchor': {
            x: 20,
            y: 20,
          },
          'faceTo': 'map',
          'rotate': 180,
          'src': 'https://mapapi.qq.com/web/lbs/javascriptGL/demo/img/car.png',
        }),
        "start": new TMap.MarkerStyle({
          "width": 25,
          "height": 35,
          "anchor": { x: 16, y: 32 },
          "src": 'https://mapapi.qq.com/web/lbs/javascriptGL/demo/img/start.png'
        }),
        "end": new TMap.MarkerStyle({
          "width": 25,
          "height": 35,
          "anchor": { x: 16, y: 32 },
          "src": 'https://mapapi.qq.com/web/lbs/javascriptGL/demo/img/end.png'
        })
      },
      geometries: [{
        id: 'car',
        styleId: 'car-down',
        position: new TMap.LatLng(39.98481500648338, 116.30571126937866),
      },{
        "id": 'start',
        "styleId": 'start',
        "position": new TMap.LatLng(39.98481500648338, 116.30571126937866)
      }, {
        "id": 'end',
        "styleId": 'end',
        "position": new TMap.LatLng(39.978813710266024, 116.31699800491333)
      }]
    });
    marker.moveAlong({
      'car': {
        path,
        speed: 250
      }
    }, {
      autoRotation:true
    })
  </script>
复制代码

另外需要后台配合的是:

1、把汽车的轨迹坐标,按照秒级/分钟级记录,同时记录下轨迹记录的时间。

2、把坐标绘制成轨迹,而不是仅仅设置起点和终点。

3、轨迹与轨迹之间用地图计算出来距离,然后除以时间计算出来速度。前端地图实时更新 marker.moveAlong中的car的速度。来达到轨迹回放跟实际车辆运行速度一致的目的。

总结: 使用腾讯位置服务API,是目前最简单的可以花轨迹+Mark图标跟随轨迹移动+Mark图标可以自适应转向的实现。
