autojs摆正扑克用opencv使用透视变换, 把斜着的扑克摆正,展示了常用的opencv的功能, 高斯模糊, 灰度,

牙叔教程简单易懂

原图

效果

思路

提取中间扑克的矩形轮廓--> 仿射变换

步骤

高斯滤波平滑图像, 图像基本没变化

Imgproc.GaussianBlur(img.mat, gaussianBlurMat, Size(5, 5), 0);

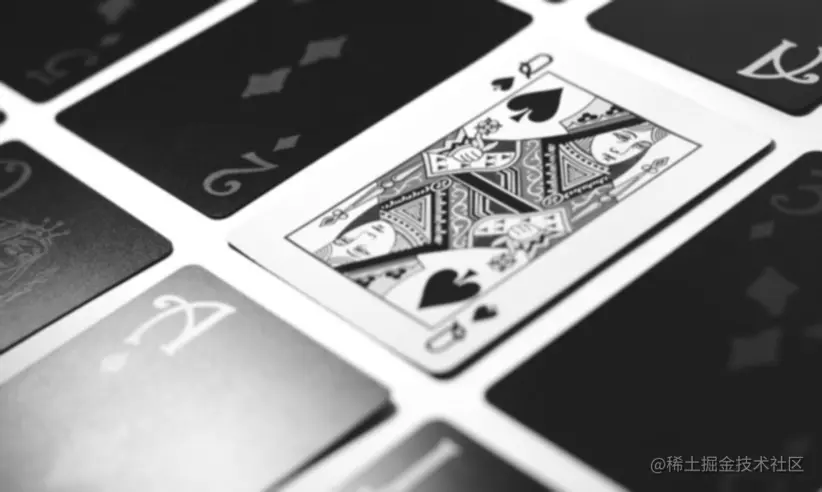

转灰度图

Imgproc.cvtColor(gaussianBlurMat, grayMat, Imgproc.COLOR_RGBA2GRAY);

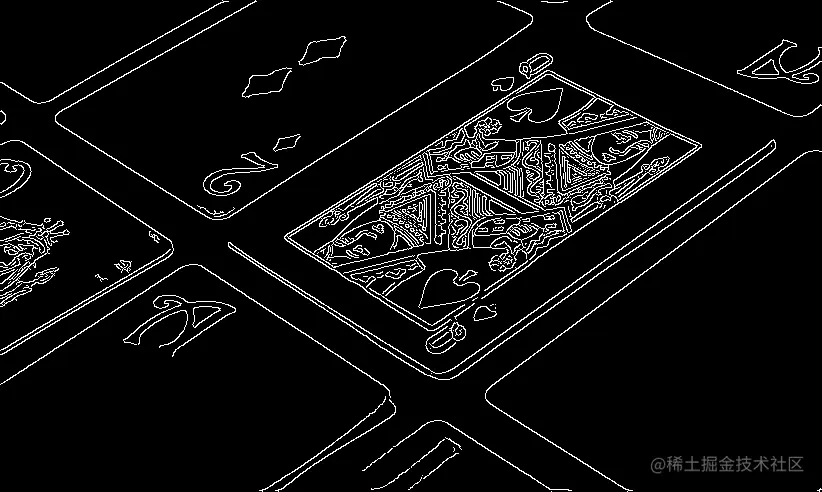

Canny 边缘检测

Imgproc.Canny(grayMat, cannyMat, lowThreshold, lowThreshold * ratio, kernel_size, false);

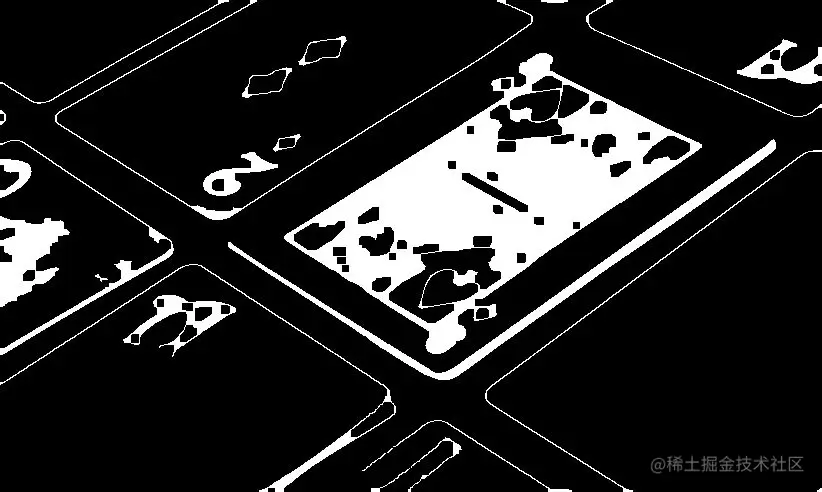

开运算我们要提取扑克的轮廓, 上一步的边缘检测, 图片中间最大的矩形四条边是断开的, 我们要把矩形四条边闭合

Imgproc.morphologyEx(
  cannyMat,
  closeMat,
  Imgproc.MORPH_CLOSE,
  Imgproc.getStructuringElement(Imgproc.MORPH_RECT, Size(7, 7))
);

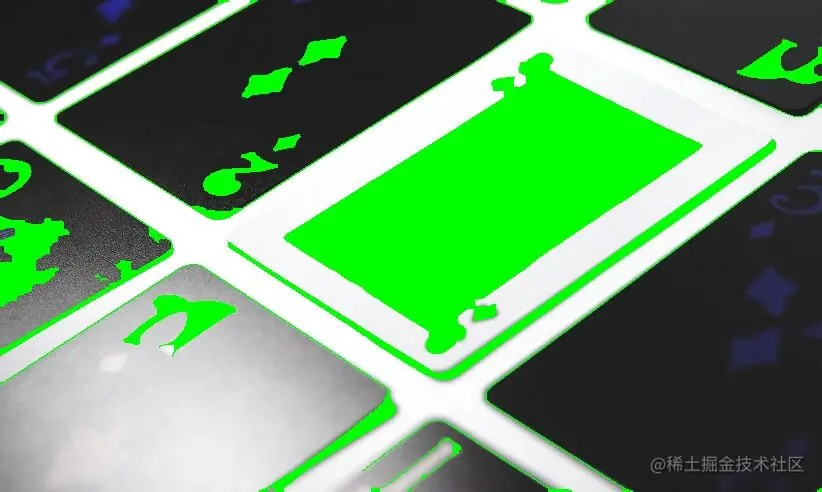

画轮廓我们只检测最外围轮廓, 并且画的时候填充轮廓, 可以看到一个大概的矩形

Imgproc.findContours(closeMat, contours, hierarchy, Imgproc.RETR_EXTERNAL, Imgproc.CHAIN_APPROX_SIMPLE, Point());
Imgproc.drawContours(img.mat, contours, -1, Scalar(0, 255, 0, 255), -1, 8);

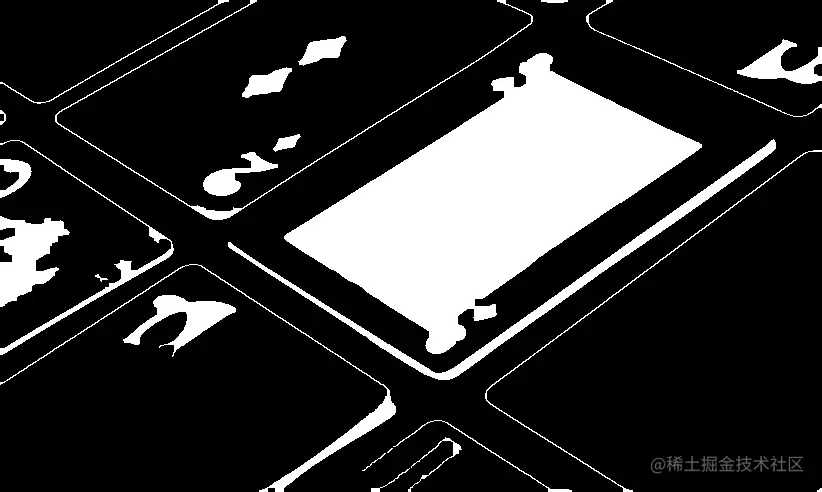

在灰度图上填充轮廓

Imgproc.drawContours(closeMat, contours, -1, Scalar(255), -1, 8);

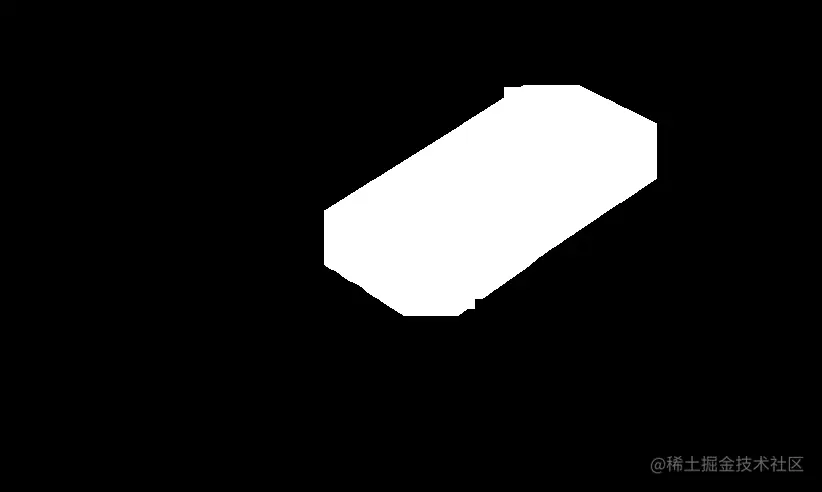

开运算, 只剩下最大的轮廓了

Imgproc.morphologyEx(
  closeMat,
  closeMat,
  Imgproc.MORPH_OPEN,
  Imgproc.getStructuringElement(Imgproc.MORPH_RECT, Size(55, 55))
);

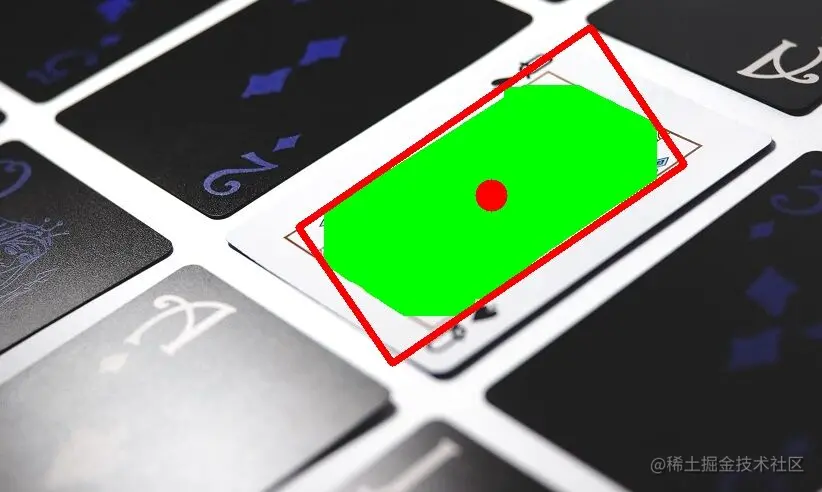

最小外接矩形他这个最小外接矩形, 我是不认同的

for (let j = 0; j < 4; j++) {
  Imgproc.line(img.mat, rect[j], rect[(j + 1) % 4], Scalar(0, 0, 255, 255), 5, 8);
}

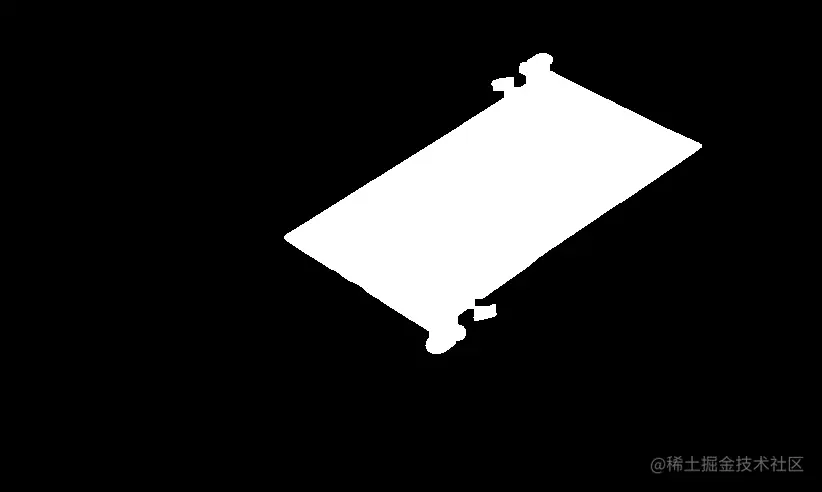

我决定倒退至 6)在灰度图上填充轮廓 10)除了最大的轮廓, 其他小轮廓都填充为黑色

// 先排序轮廓
contours.sort(
  new Comparator({
    compare: function (a1, a2) {
      if (Imgproc.contourArea(a1) > Imgproc.contourArea(a2)) {
        return 1;
      }
      if (Imgproc.contourArea(a1) < Imgproc.contourArea(a2)) {
        return -1;
      }
      return 0;
    },
  })
);
// 再更改颜色
Imgproc.drawContours(closeMat, contours, -1, Scalar(0), -1, 8);
Imgproc.drawContours(closeMat, contours, contours.length - 1, Scalar(255), -1, 8);

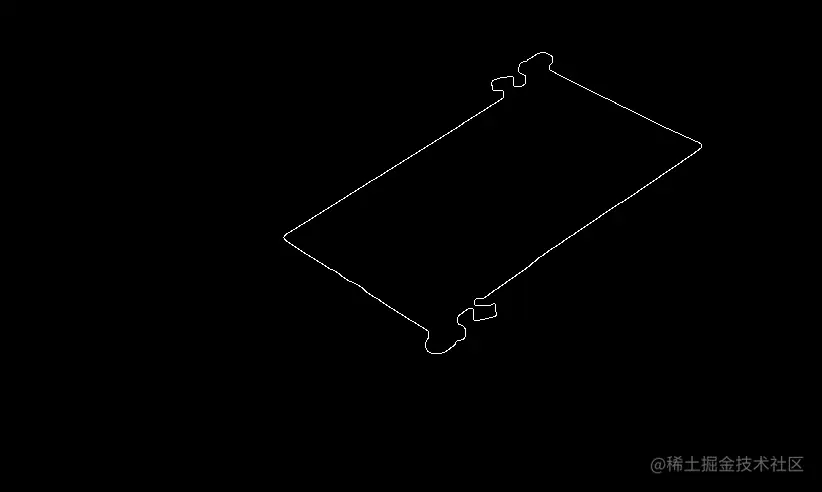

Canny 边缘检测

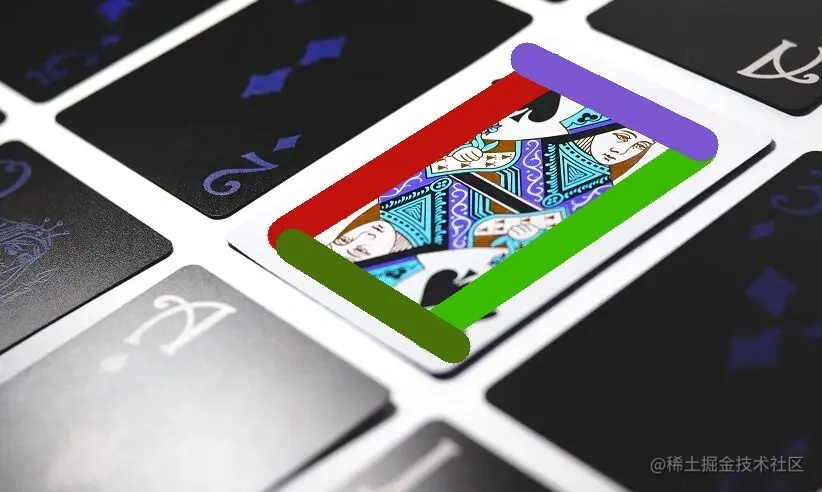

绘制四条边

// 霍夫变换直线检测
Imgproc.HoughLinesP(mat, lines, 1, Math.PI / 180, threshold, minLineSize, lineGap);
// 绘制直线
Imgproc.line(mat, startPoint, endPoint, new Scalar(blue, green, red, 255), 33);

上图中一共有5条直线, 直线数据如下:

[ { angle: 31.947479458708028,
    distance: 209.77368757782756,
    x1: 284,
    y1: 235,
    x2: 462,
    y2: 124 },
  { angle: 32.005383208083494,
    distance: 311.3213773578679,
    x1: 285,
    y1: 234,
    x2: 549,
    y2: 69 },
  { angle: 34.07719528013074,
    distance: 328.3900120283807,
    x1: 428,
    y1: 332,
    x2: 700,
    y2: 148 },
  { angle: 327.89875110416443,
    distance: 190.057885919001,
    x1: 292,
    y1: 245,
    x2: 453,
    y2: 346 },
  { angle: 333.96422503312334,
    distance: 193.65174928205528,
    x1: 527,
    y1: 59,
    x2: 701,
    y2: 144 } ]

分为两组

角度小于90度为一组, 有3个
角度大于90度左右为一组, 有2个

第一组直线需要去掉一个, 去掉那个直线长度短的

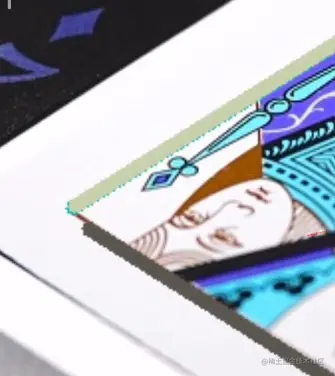

通过四条直线, 计算四个顶点直线未相交, 要通过计算, 确认交点坐标


已知: 四条直线, 八个坐标, 求: 四条直线的交点

两直线的交点公式

function getFocusCoordinatesOfTwoLines(line1, line2) {
  var x1 = line1.x1;
  var y1 = line1.y1;
  var x2 = line1.x2;
  var y2 = line1.y2;
  var x3 = line2.x1;
  var y3 = line2.y1;
  var x4 = line2.x2;
  var y4 = line2.y2;
  var x =
    ((x1 * y2 - y1 * x2) * (x3 - x4) - (x1 - x2) * (x3 * y4 - y3 * x4)) /
    ((x1 - x2) * (y3 - y4) - (y1 - y2) * (x3 - x4));
  var y =
    ((x1 * y2 - y1 * x2) * (y3 - y4) - (y1 - y2) * (x3 * y4 - y3 * x4)) /
    ((x1 - x2) * (y3 - y4) - (y1 - y2) * (x3 - x4));
  return { x: x, y: y };
}

[
  { x: 279.72287662740234, y: 237.29820210787352 },
  { x: 548.3290322580646, y: 69.41935483870968 },
  { x: 429.2910186352809, y: 331.12666386436877 },
  { x: 703.8528728961114, y: 145.39364480557168 },
];

确认四个顶点的上下左右任意取一个点, 计算他和其他三个点的距离,

最短的是短边,

最长的是对角线

中间的是长边

两点距离公式

function getDistance(pointA, pointB) {
  return Math.sqrt(Math.pow(pointA.x - pointB.x, 2) + Math.pow(pointA.y - pointB.y, 2));
}

[ { x: 279.72287662740234,
    y: 237.29820210787352,
    num: 0,
    distance: 0 },
  { x: 429.2910186352809,
    y: 331.12666386436877,
    num: 2,
    distance: 176.5627631729834 },
  { x: 548.3290322580646,
    y: 69.41935483870968,
    num: 1,
    distance: 316.75317552174084 },
  { x: 703.8528728961114,
    y: 145.39364480557168,
    num: 3,
    distance: 433.973157450812 } ]

上面按照distance排序, 前两个为一组, 后两个为一组

假设四个点是p1, p2, p3, p4, 观察可知

p1在p2的左侧, 那么扑克是对称的, 现在p3也在p4的左侧,

那么就可以对四个点排序了

假设p1是左上角,

那么p2是右上角

p3是左下角, p4是右下角

{
  "topLeft": { "x": 279.72287662740234, "y": 237.29820210787352, "num": 0, "distance": 0 },
  "topRight": { "x": 429.2910186352809, "y": 331.12666386436877, "num": 2, "distance": 176.5627631729834 },
  "bottomLeft": { "x": 548.3290322580646, "y": 69.41935483870968, "num": 1, "distance": 316.75317552174084 },
  "bottomRight": { "x": 703.8528728961114, "y": 145.39364480557168, "num": 3, "distance": 433.973157450812 }
}

设计将要显示的扑克尺寸百度得知中国扑克尺寸是57:87的比例, 我们放大6倍

let poker = {
  width: 57,
  height: 87,
  scale: 6,
};
poker.width *= poker.scale;
poker.height *= poker.scale;

透视变换知道了扑克在图片中的四个顶点, 也有了将要显示的扑克尺寸, 开始做透视变换

points = {
  topLeft: new Point(0, 0),
  topRight: new Point(poker.width, 0),
  bottomLeft: new Point(0, poker.height),
  bottomRight: new Point(poker.width, poker.height),
};
let endM = service.getEndM(points);
let perspectiveTransform = Imgproc.getPerspectiveTransform(startM, endM);
Imgproc.warpPerspective(img.mat, pokerAfterStraightening, perspectiveTransform, new Size(poker.width, poker.height));

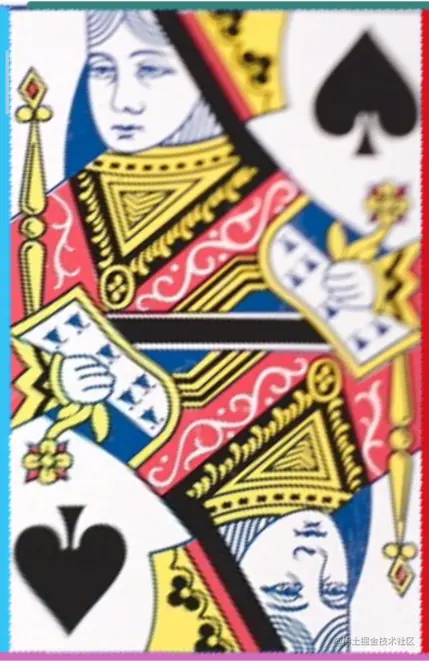

显示的颜色不对, 我们转换一下颜色

Imgproc.cvtColor(pokerAfterStraightening, pokerAfterStraightening, Imgproc.COLOR_BGR2RGB);

现在只显示了扑克内部的矩形, 我们把四个顶点向外扩张一点, 显示完整的扑克; 扩张长度大概是扑克内部矩形短边的三分一;

四个顶点都延长同样的长度, 导致变形严重,

所以四个顶点不能延长同样的长度


function extendEndPoint(startPoint, endPoint, distance) {
  var A = [startPoint.x, startPoint.y];
  var B = [endPoint.x, endPoint.y];
  var aToB = [B[0] - A[0], B[1] - A[1]];
  var aToBDistance = Math.sqrt(aToB[0] * aToB[0] + aToB[1] * aToB[1]);
  var atoBNormalization = [aToB[0] / aToBDistance, aToB[1] / aToBDistance];
  var newEndPoint = {
    x: atoBNormalization[0] * distance + B[0],
    y: atoBNormalization[1] * distance + B[1],
  };
  return newEndPoint;
}

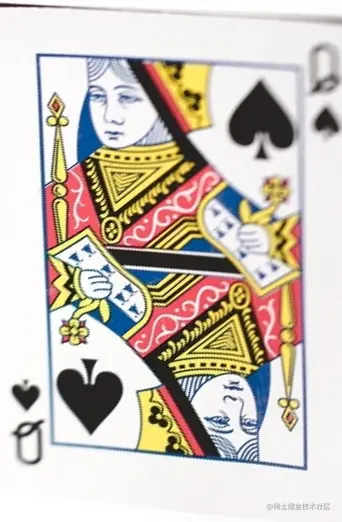

按比例扩张区域

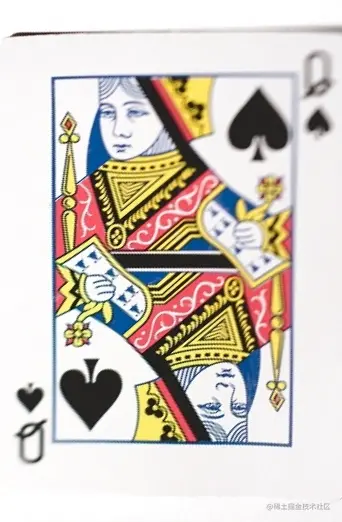

四个顶点按比例扩张, 结果如下:

图片有一点变形, 基本达到预期


名人名言

思路是最重要的, 其他的百度, bing, stackoverflow, github, 安卓文档, autojs文档, 最后才是群里问问 --- 牙叔教程
