如何使用GES进行社交关系考据?---GES查询能力介绍

·  阅读 608

开发者李雷小朋友维护了一个自己的关系链图数据库,他怎么能从图数据库中查询出与他互相关注且年龄大于30的朋友呢?

这里先介绍几种图原生查询语言写法:

1.gremlin

g.V("李雷").outE('friend').has('age',gt(30)).otherV().where(out('friend').
(hasId('李雷'))).limit(100)
复制代码

2.cypher

match (a)-[r1:friend]->(b)-[r2:friend]->(c) where a.mid='李雷' and r1.age>30 and a=c return id(b) limit 100
复制代码

以上两种写法等价,只是使用的图查询语言有区别。前者使用gremlin(Apache软件基金会下TinkerPop开发的graph traversal language)编写, 后者为Neo4j于2015年发布的图查询语言开源版本openCypher。

查询方式一览

GES支持多种查询方式,本文主要讨论复杂查询,如多跳过滤,简单环路查询,模式匹配等复杂查询类。当前GES主要通过gremlin,cypher和一些原生API来支持各种场景的查询需求。

||优点|缺点|说明 :--:|:--:|:--|:--|:--|:-- Gremlin|functional language|1.表达能力(图灵完备) 2.支持groovy脚本|1.性能差(exponential runtime tree) 2.复杂的查询书写困难|适用于体验,demo,或不追求性能的场景 Cypher|Pattern match style, declarative|1.类SQL写法 2.深度集成于GES,性能比gremlin好一些|1.表达能力对图来说差一些(仅为SQL complete) 2.流式支持有限|适用于一般性场景 原生API|json parameter|1.性能非常好 2.傻瓜参数形式|1.灵活性差 2.使用场景有限 3.表达能力差|提供常用查询API,适用于最求性能,高并发,低延迟的场景

性能

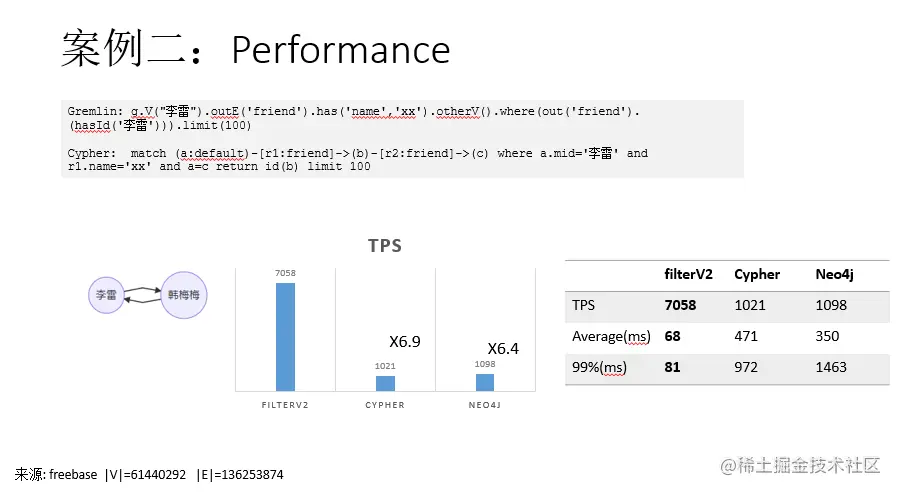

本节以上文所述李雷的好友场景展示一个查询k=2环路的性能测试,用以帮助大家更直观地了解各个查询间的性能差距:

其中,

  • filterV2 - GES原生API,该API性能最佳,TPS与延迟表现优异。
  • Cypher - GES的cypher查询。
  • Neo4j - Neo4j community 4.2.3版本cypher。
  • gremlin - GES的gremlin,未在图中体现,实际性能最差,故未做对比。

gremlin使用手册

gremlin包括OLTP和OLAP两个部分的语法。其OLTP的语法灵活多变,符合图原生的表达方式,被广泛集成于各个图数据库厂商。

GES查询能力优异,但我们仅建议在demo/简单查询中使用gremlin。其性能远远低于内核原生API与cypher, 这是由gremlin的集成方式决定的,虽然GES在常用语法上做了适当的优化,但是并不能完全覆盖所有的gremlin查询。我们向您推荐使用集成度更加高的cypher查看后续cypher章节进行常态化查询,如果有更需要性能的场景,请使用原生API。

查看以下参考资料获取更多信息:

  1. tinkerpop documentation tinkerpop官方文档。内容详实,各个step都有案例介绍。
  2. gremlin 实践案例 gremlin实践案例

常用语法

g.V() //获取图中所有点。注意该行为在大图上是高危操作,小心使用。
g.V().limit(10) //取图中10个点。非随机。
g.V('小霞','小智').values('age')  //获取图中id为小智和小霞的属性值age的值。
> [20, 22]
g.V('小智').out('朋友').out('朋友')  //获取小智的朋友的朋友
> [小明]
g.V('小智').outE('朋友').inV().outE('朋友').inV()  //该条语句含义和上条完全一致。
g.V('小智').out('朋友').has('age',gt(30))  //获取小智年龄大于30的朋友
g.V('小智').out('朋友').values('age').sum()  //统计小智所有朋友的年龄总和
复制代码

GES gremlin特殊语法/优化

GES集成了gremlin中的OLTP功能,并在一定程度上做了部分功能增强与strategy优化。

增强版Text Predicate

g.V().has('name', Text.textSubString('xx'))...
复制代码
Predicate描述
textSubString子字符串
textCISubString忽略大小写的子字符串
textFuzzy模糊匹配
textPrefix前缀查询
textRegex正则匹配

注意事项

在指定schema时,最好不要给属性取名为id, label, property, properties。

在进行gremlin操作时,有很多step会把结果转化为map结果。众所周知,在map结构中,是不允许出现两个相同key的,一般来说当我们向一个map中重复insert多个相同的key,其value会被覆盖 or 该操作被取消。

故如果我们把属性名取为id, label, property, properties,在很多操作中,如果id与属性中的id一起返回,结果将是不完整的。

cypher使用手册

cypher在语法上更接近于SQL,表达能力稍微欠缺一些(sql完备),但已能应对绝大多数场景。

GES对于cypher的集成更加接近内核端,充分利用了内核的性能优势。

查看以下参考资料获取更多信息:

  1. cypher refcard cypher语法参考卡。
  2. GES cypher GES cypher公有云API文档,包含兼容性说明,数据类型支持,表达式,函数等说明。

常用语法

match (n) return n //获取图中所有点。注意该行为在大图上需小心使用。
match (n) return n limit 10 //取图中10个点。非随机。
match (n) where n.movieid IN ['小霞','小智']  return n.age  //获取图中id为小智和小霞的属性值age的值。
match (n)-->(m1:朋友)-->(s1)-->(m2:朋友)-->(s2) where id(n)='小智' return s2 //获取小智的朋友的朋友
match (n)-->(m1:朋友)-->(s) where id(n)='小智' and s.age>30 return s //获取小智年龄大于30的朋友
复制代码

兼容性说明

GES对cypher会进行持续性的优化与加强。当前因为特性/开发进度的原因暂不支持包括:

  1. 目前暂不支持union、merge、foreach、optional等操作,暂不支持使用Cypher语句增删索引,后续会逐渐开放支持。
  2. 由于GES的元数据不是Schema Free的,点边label属性等有严格的限制,因此不支持Remove操作。
  3. Order by子句不支持List类型的排序,当属性值的Cardinality不为single时,排序结果未知。

以上说明可在cypher文档中获取最新的支持情况。

GES cypher 特殊化处理

预置条件

为了加速查询以及优化查询计划,GES的Cypher查询编译过程中使用了基于label的点边索引。可通过界面/API添加相关的索引新建索引API。

POST http://{SERVER_URL}/ges/v1.0/{project_id}/graphs/{graph_name}/indices
{
        "indexName": "cypher_vertex_index",
        "indexType": "GlobalCompositeVertexIndex",
        "hasLabel": "true",
        "indexProperty": []
}
复制代码

原生API使用手册

内核原生API是专门为常用场景提供的高性能版本。其输入输出均为json格式。

GES提供了丰富多样的原生API接口,包括管理面API(主要是图操作,导入导出备份等),业务面API。业务面API包括基础的图数据库功能,如点边的CRUD,索引的管理,高级查询path query,高级算法库。

查看以下参考资料获取更多信息:

  1. 管理面API概览
  2. 业务面API概览,业务面API的调用方法可以参考此篇博文。
  3. 执行算法说明

常用API说明

一.Path Query

该接口支持对多跳过滤,循环执行遍历查询进行加速。

例如以下gremlin语句:

g.V('node1').repeat(out('label_1')).times(3).emit()
复制代码

以上gremlin是一个三跳查询,从点node1出发,查询其出边关系为label1的邻居的邻居的邻居。并返回过程中所有涉及到的点。该脚本通过repeat来组织查询,并通过times来控制loop的次数,甚至后续还可以通过关键字until来终止traversal。

以上gremlin使用path query调用可使用:

POST /ges/v1.0/{projectId}/graphs/{graphName}/action?action_id=path-query
{
  "repeat": [
    {
      "operator": "outV",
      "edge_filter": {
        "property_filter": {
          "leftvalue": {
            "label_name": "labelName"
          },
          "predicate": "=",
          "rightvalue": {
            "value": "label_1"
          }
        }
      }
    }
  ],
  "emit": true,
  "times": 3,
  "vertices": [
    "node1"
  ]
}
复制代码

1. by mode

例如针对二跳邻居,我们可以通过参数by对id,label,property进行过滤:

g.V("a").repeat(out()).times(2).by(id()) //输出a的所有一跳二跳邻居的id。
g.V("a").repeat(out()).times(2).by(label()) //输出a的所有一跳二跳邻居的label。
复制代码

而使用path query我们可以很轻易地把上述gremlin转化为原生API以获得更加优异的性能,关键字含义几乎一致。在by中可以指定输出的形式,如输出id:

{
  "repeat": [
    {
      "operator": "outV"
    }
  ],
  "times": 2,
  "vertices": [
    "a"
  ],
  "by": [{"id": true}]
}
复制代码

2. select+by mode

该模式可任意选择traverse路径上经过的N层。

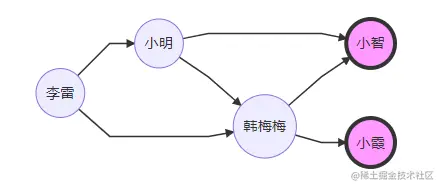

如上图,我们希望显示李雷与其第二跳好友的关联关系:

gremlin写法:

g.V('李雷').as('v0').repeat(out()).times(2).as('v2').select('v0','v2').by(id()).by(id()).dedup()
{//返回样例
  "results": [
    {
      "v0": "李雷",
      "v2": "小智"
    },
    {
      "v0": "李雷",
      "v2": "小霞"
    }
  ]
}
复制代码

cypher写法:

match (v0)<--(v1)<--(v2) where id(v0)='1' return distinct id(v0),id(v2)

//返回json如下,形式稍显冗余:
{
  "data": [
    {
      "row": [
        "李雷",
        "小智"
      ],
      "meta": [
        null,
        null
      ]
    },
    {
      "row": [
        "李雷",
        "小霞"
      ],
      "meta": [
        null,
        null
      ]
    }
  ]
}
复制代码

使用path query:

{
  "repeat": [
    {
      "operator": "outV"
    }
  ],
  "times": 2,
  "vertices": [
    "李雷"
  ],
  "by": [{"id": true},{"id": true}],
  "select": ["v0", "v2"]
}

//返回json如下,直接返回select中的参数:
{
  "select": [
       ["李雷", "小智"],
       ["李雷", "小霞"]
  ]
}
复制代码

二.算法API

算法API提供丰富的原生算法库,可以通过界面或者API使用。

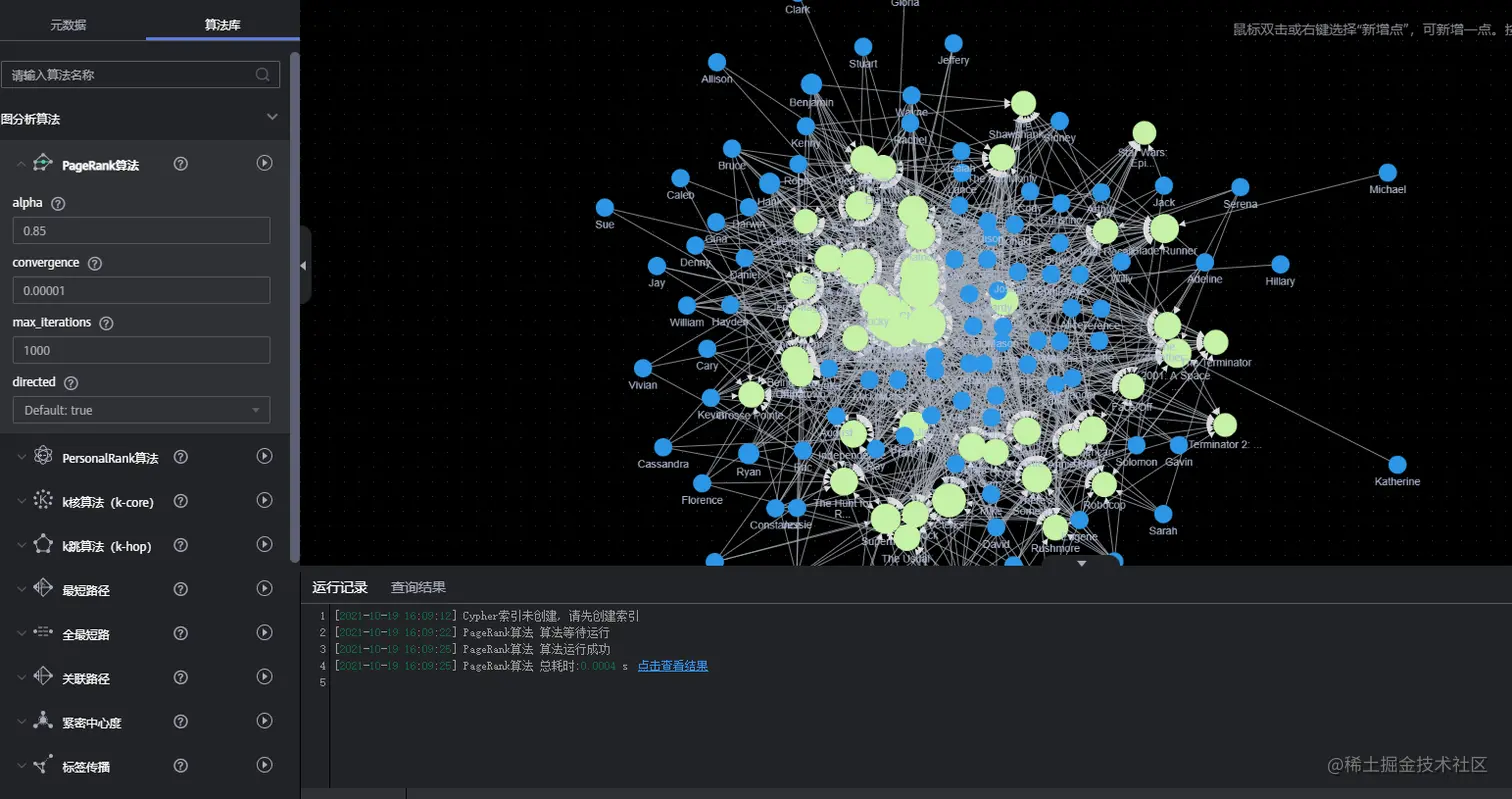

在界面上直接运行算法能够可视化地查看算法结果,关于每个算法的详情,也可以查询官方算法文档。

参数是否必选说明类型取值范围默认值
alpha权重系数(又称阻尼系数)Double0~1,不包括0和10.85
convergence收敛精度Double0~1,不包括0和10.00001
max_iterations最大迭代次数Integer1~20001000
directed是否考虑边的方向Booleantrue或falsetrue

如上pagerank算法参数列表,列出了参数说明,取值范围以及默认值。

此外,我们也可以直接使用RESTful API的形式调用算法,大部分算法以异步的形式交互:调用算法后我们可以获得一个jobId。使用jobId我们可以查询算法运行的状态及运行结果。同时也可以对结果进行分页及数量截取。

GET http://{SERVER_URL}/ges/v1.0/{project_id}/graphs/{graph_name}/jobs/{job_id}/status?offset=0&limit=2
复制代码

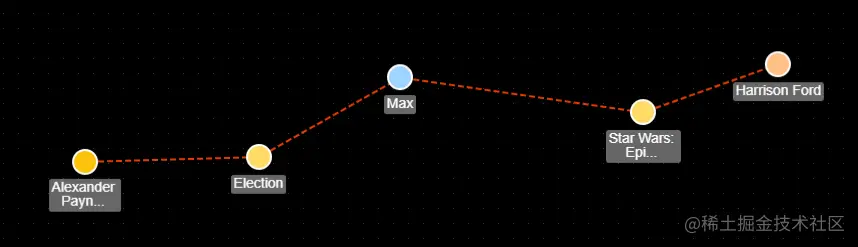

最短路径 shortest_path

最短路径属于一个传统的图论问题,其包含各种不同的形式。如单源最短路,多源最短路。常用的算法如Dijkstra, Bellman-Ford, Floyd-Warshall, Johnson等算法。

GES提供多种场景的最短路径,如shortest_path, all_shortest_paths, shortest_path_of_vertex_sets等。均以原生API或图形界面的方式提供

该API属于算法API,其调用方式查看文档。

POST /ges/v1.0/{project_id}/graphs/{graph_name}/action?action_id=execute-algorithm
{
    "executionMode": "sync",
    "algorithmName": "shortest_path",
    "parameters": {
        "source": "Alexander Payne",
        "target": "Harrison Ford",
        "weight":"score"
    }
}
复制代码

不同查询方式场景详解

案例1-好友推荐

我们向李雷推荐好友,思路是:向他推荐其好友的好友,但是推荐的好友中不应包含李雷本身的好友,比如图中韩梅梅同时是李雷的一跳好友和二跳好友。这时我们不应向李雷推荐韩梅梅,因为她已经是李雷的好友了。

下面将分别展示使用gremlin,cypher和path query查询,返回均为推荐路径:李雷->李雷好友->推荐好友。

gremlin

gremlin>
g.V("李雷").repeat(out("friend").simplePath().where(without('1hop')).store('1hop')).
times(2).path().by("name").limit(100)

gremlin>
[李雷,小明,小智]
[李雷,韩梅梅,小智]
[李雷,韩梅梅,小霞]
复制代码

cypher

match (a)-[:friend]->(d) where id(a)='李雷' with a, collect(d) as neighbor
match (a)-[:friend]-(b)-[:friend]-(c)
where not (c in neighbor)
return a.name, b.name, c.name

//返回样例
[
  {
    "row": ["李雷", "小明","小智"],
    "meta": [null, null, null]
  },
  {
    "row": ["李雷","韩梅梅", "小智"],
    "meta": [null, null, null]
  },
  {
    "row": ["李雷", "韩梅梅", "小霞"],
    "meta": [null, null, null]
  }
]
复制代码

path query

{
  "repeat": [
    {
      "operator": "outV",
      "edge_filter": {
        "property_filter": {
          "leftvalue": {
            "label_name": "labelName"
          },
          "predicate": "=",
          "rightvalue": {
            "value": "friend"
          }
        }
      }
    }
  ],
  "times": 2,
  "vertices": [
    "李雷"
  ],
  "by": [{"id": true},{"id": true},{"id": true}],
  "select": ["v0", "v1", "v2"]
}
复制代码
{
  "select": [
	["李雷", "小明","小智"],
	["李雷","韩梅梅", "小智"],
	["李雷", "韩梅梅", "小霞"]
  ]
}
复制代码

案例2-(k=2环路)

开发者李雷小朋友维护了一个自己的关系链图数据库,他怎么能从图数据库中查询出与他互相关注且年龄大于30的朋友呢?

回到文章开头,我们如何帮助李雷完成查询呢?这其实可以归结为一个环路问题。

我们需要获取李雷的双向好友。即从李雷出发的k=2且边上过滤条件为age>30,friend的环路。

下面将分别展示使用gremlin,cypher,path query和环路算法进行查询,该四种方式均可以帮助李雷完成目标。

gremlin

gremlin>
g.V("李雷").outE().has('age',gt(30)).otherV().where(out('friend').
(hasId('李雷'))).limit(100)
复制代码

cypher

match (a)-[r1]->(b)-[r2:friend]->(c) where a.mid='李雷' and r1.age>30 and a=c return id(b) limit 100
path query
POST /ges/v1.0/{projectId}/graphs/{graphName}/action?action_id=path-query
{
    "repeat": [
        {
            "operator": "outV",
            "edge_filter": {
                "property_filter": {
                    "leftvalue": {
                        "property_name": "age"
                    },
                    "predicate": ">",
                    "rightvalue": {
                        "value": "30"
                    }
                }
            }
        },
        {
            "operator": "outV",
            "edge_filter": {
                "property_filter": {
                    "leftvalue": {
                        "label_name": "label_name"
                    },
                    "predicate": "=",
                    "rightvalue": {
                        "value": "friend"
                    }
                }
            }
        }
    ],
    "limit": 100,
    "times": 2,
    "vertices": ["李雷"],
    "by": [{ "id": true}],
    "select": ["v1"]
}
复制代码

环路算法

{
    "algorithmName": "filtered_circle_detection",
    "parameters": {
        "sources": "李雷",
        "n": 100
    },
    "filters": [
        {},
        {
            "operator": "out",
            "edge_filter": {
                "property_filter": {
                    "leftvalue": {
                        "property_name": "age"
                    },
                    "predicate": ">",
                    "rightvalue": {
                        "value": "30"
                    }
                }
            }
        },
        {
            "operator": "out",
            "edge_filter": {
                "property_filter": {
                    "leftvalue": {
                        "label_name": "label_name"
                    },
                    "predicate": "=",
                    "rightvalue": {
                        "value": "friends"
                    }
                }
            }
        }
    ]
}
复制代码

本文由华为云发布。
