drawio文件格式说明

陆路
3,248 阅读4分钟

在使用draw.io桌面版时，发现它使用的文件是以.drawio后缀结尾的。

我使用文本编辑器（vscode）打开它， 发先它其实是xml格式的文本， 格式化后如下所示。

<mxfile host="Electron" modified="2021-07-23T02:38:05.039Z" agent="5.0 (Macintosh; Intel Mac OS X 10_15_5) AppleWebKit/537.36 (KHTML, like Gecko) draw.io/14.5.1 Chrome/89.0.4389.82 Electron/12.0.1 Safari/537.36" etag="Cy9xIvvU6v6PZw-DFE-a" version="14.5.1" type="device">
  <diagram id="Es3dlRXFVZkqYU5cgzq6" name="第 1 页">jZJNc4MgEIZ/jcfOoHRMeo017aHNxUOPHaqrMANiySZ+/PpiBT+ayUxPsM++uywvBDRR3YthDX/XBcggIkUX0OcgisKQxHYZST+R3Z5MoDKicKIFZGIAB73sIgo4b4SotUTRbGGu6xpy3DBmjG63slLL7akNq+AGZDmTt/RDFMgnSikhS+IVRMXd0Y/x3pUo5tVOeuas0O0K0TSgidEap53qEpCje96Yqe54JztPZqDG/xR8l2KHivRPX2/lKf0crqfh8OC6XJm8uBu7YbH3Ftgu1m0bHFouELKG5WOmtQ9uGUclbRTarWsFBqG7O2M439z+GdAK0PRW4gtiZ1b/J24X80NvKF/57r8Vc+9dza0XR+zGmeLDxfzf3OoP0/QH</diagram>
</mxfile>

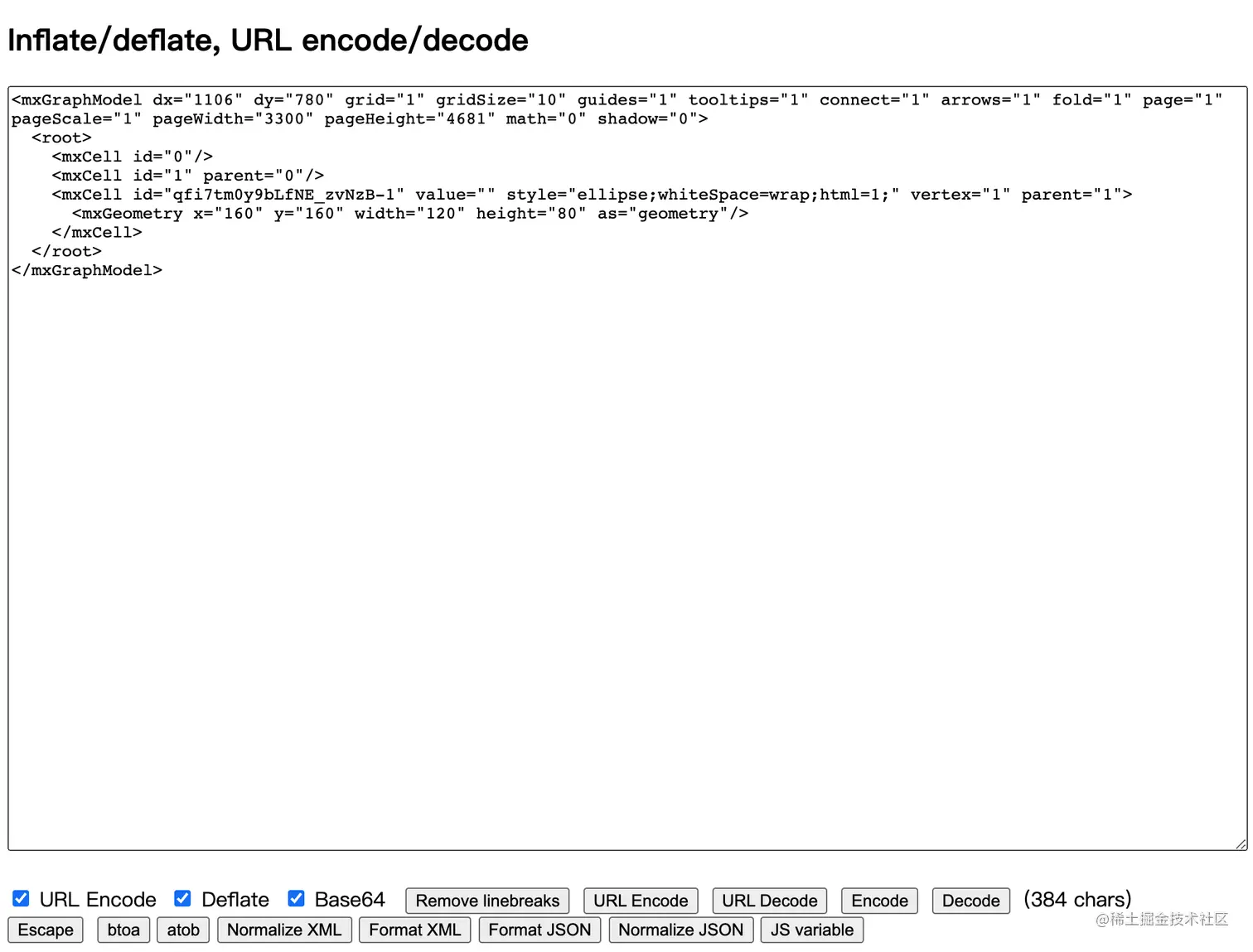

但是<diagram>内的内容似乎是加密的，它其实是经过 Deflate 压缩算法压缩之后的。我们可以使用 一个在线压缩小工具 来得到原始文本， 结果如下图所示。

20210723105137

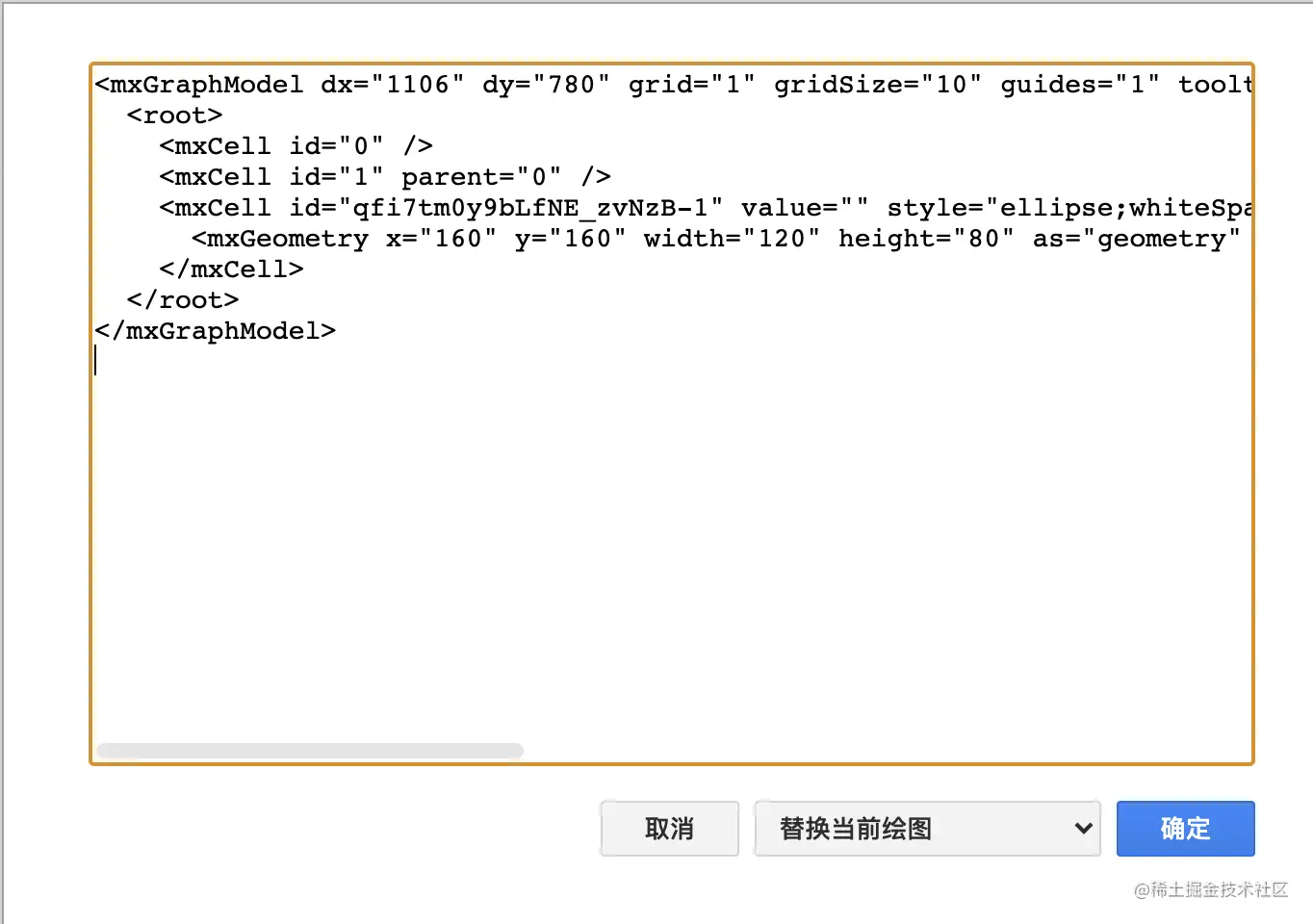

我们还可以在draw.io桌面程序中，点击菜单 其他>编辑绘图 ，也可以得到该图的元数据， 如下图所示。

20210723105614

mxgraph

上图中，mxCell、mxGeometry这些标签是什么，它们有什么含义？

mxCell、mxGeometry这些都是 mxgraph库 中的东西； mxgraph是一个画图框架，功能十分强大，有一些比较著名的在线绘图网站就是基于mxgraph二次开发的，比如draw.io、processon。

所以，要看懂 .draowio 文件，我们还需要了解mxgraph；但是可以不求甚解，我们只了解基本概念就可以了。

mxgraph 中的 graph 指的是图论(Graph Theory)里的图而不是柱状图、饼图等图。作为图论的图，它包含点和边。

注意：在图论中，我们只关心有多少点和边，以及点和边是怎么连接的(包括边是有向还是无向的)，我们并不关心点和边的形状、颜色以及它们的空间布局。把上图中的A移动一下位置对于图论来说仍然是一个相同的图。但是mxGraph作为一个可视化的JavaScript库，考虑的重点就是这些东西。

基本概念

Cell

Cell在mxGraph中可以代表组(Group)、节点(Vertex)和边(Edge)，mxCell 这个类封装了Cell的操作。

<mxCell vertex="1" /> <!-- 顶点 -->
<mxCell edge="1" /> <!-- 边 -->

关于组(Group)，在一个组(Group)的元素会被看成一个整体，可以整体的修改、移动。

我们先来看一个例子。

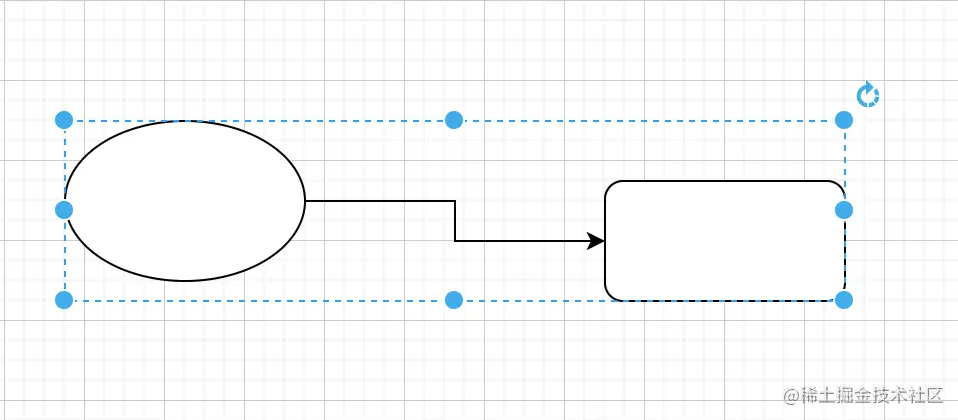

20210723112639

上图中，有两个顶点并且被一条边连接起来，我们将它们全部选择，然后组合在一起，得到的xml结构大概如下。

<mxCell id="group" style="group" vertex="1" />
<mxCell id="vertex1" vertex="1" parent="group" />
<mxCell id="vertex2" vertex="1" parent="group" />
<mxCell id="edge1" edge="1" source="vertex1" target="vertex2" parent="group" />

可以发现，组(Group)其实也是一个顶点，在一个相同组(Group)内的元素是通过指定它们的parent属性来实现的。

mxGeometry

mxGeometry表示一个顶点或者边的几何位置信息。

<mxCell vertex="1" ...>
  <mxGeometry x="190" y="140" width="120" height="80" as="geometry" />
</mxCell>

上面的代码指定了一个顶点的几何信息，包括它位置和宽高。

另外边是没有位置信息的，它由起点和终点确定(当然边可以有线宽等属性，用于控制线的粗细)；边的mxGeometry是来用控制边的标签位置的，宽度和高度值被忽略，而x和y值与边标签的位置相关。

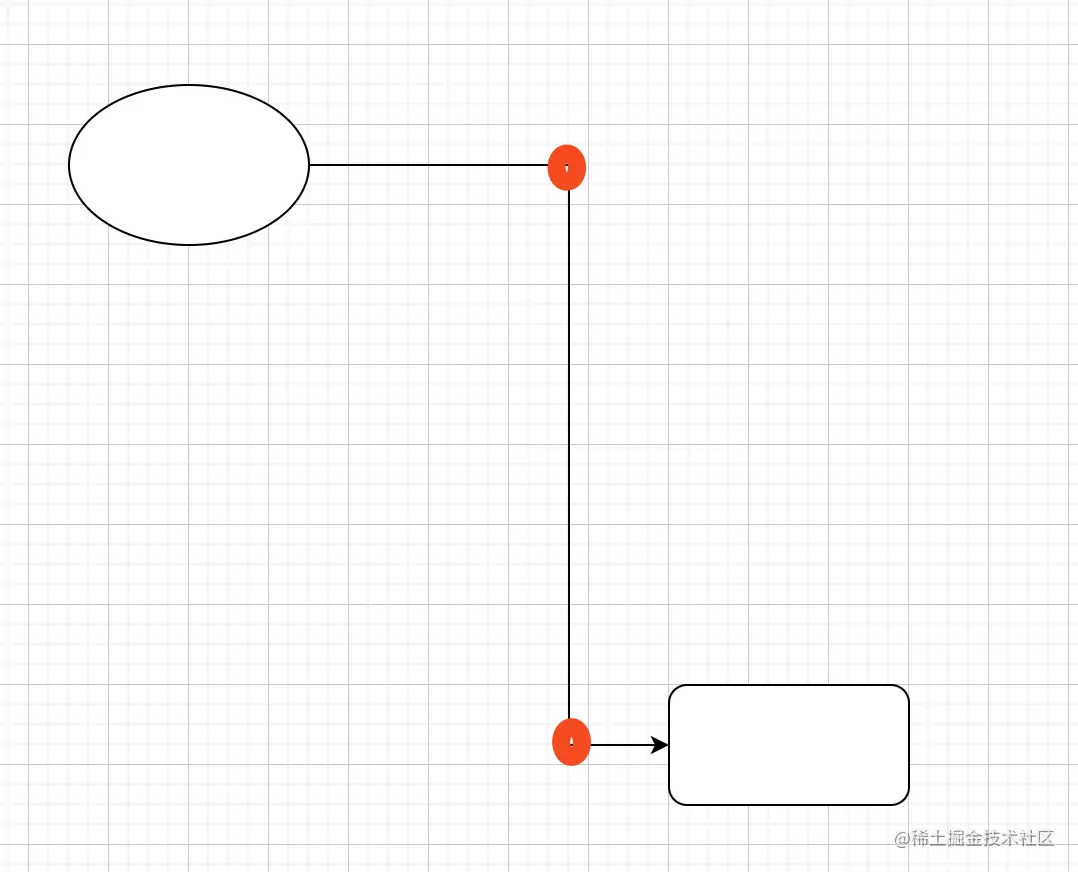

此外，边具有控制点的概念。下图中红色的就是控制点。

20210723142621

对应的代码如下，通过mxPoint标签指定。

<mxCell edge="1" ...>
  <mxGeometry ...>
    <Array as="points">
      <mxPoint x="630" y="260" />
      <mxPoint x="630" y="550" />
    </Array>
  </mxGeometry>
</mxCell>

relative

mxGeometry有一个很重要的布尔属性relative， 它用来说明位置xy相对于parent是绝对值还是相对值。

绝对值好理解，比如x=1就是1像素，x=100就是100像素。

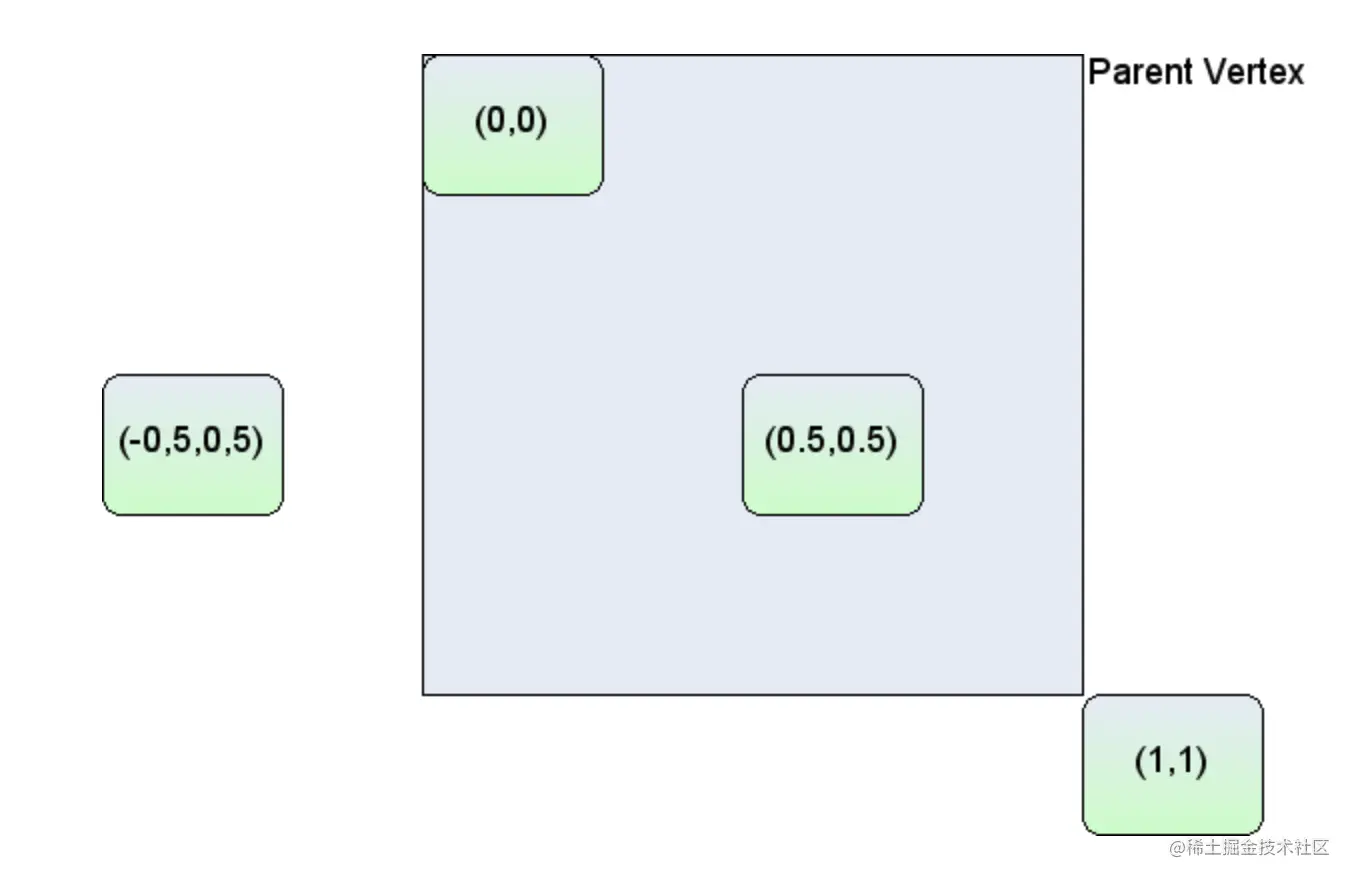

我们下面通过图来了解什么是相对值，比如下图。

20210723144344

如果是相对值，那么点(0.5, 0.5)的左上角(注意不是中心)位于父节点的中心。(1, 1)的左上角位于父节点的最右下角；(-0.5, 0.5)的位置如上图所示。

我们刚刚有提到，边的mxGeometry的作用是指定边标签的位置信息，而且指定边标签稍微有点奇怪，x和y的含义跟常规的不同。

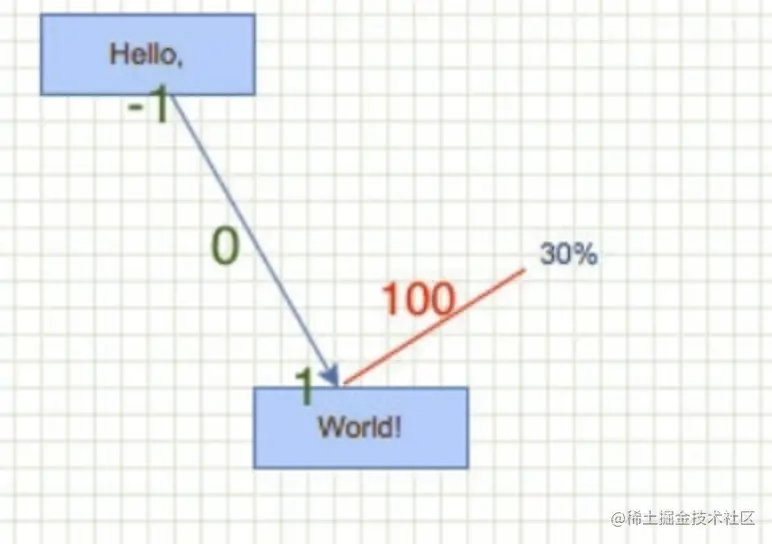

x=0表示label位于线段的中间，而x=-1表示label位于线段的左端，x=1表示label位于右端。y表示垂直于直线的方向的位置， 使用绝对值。如下图所示：

20210723144924

对应的代码如下, 标签通过mxCell的value属性来设置。

<mxCell edge="1"  value="30%"...>
  <mxGeometry x="1" y="100" relative="1" as="geometry" />
</mxCell>

offset 偏移

mxGeometry的offset用来指定cell的标签(label)的偏移量，顶点和边都有标签， 我一个边为例，定义offset使用如果格式:

<mxGeometry x="-1" y="100" relative="1" as="geometry">
  <mxPoint x="100" y="100" as="offset" />  <!-- x，y 使用的是绝对值 -->
</mxGeometry>

总结

.drawio后缀的文件本质上是mxgraph库序列化的结果，使用的xml的格式，如果查看更多关于mxgraph的使用方法，可以查看mxGraph User Manual。 我还找到了中文翻译的版本mxGraph教程， 但需要注意的是文中关于relative的部分有些错误。
