主要流程

生成节点信息

生成一个完整的节点作为html模板，包含节点：

节点连接线
节点内容
节点展开/收起操作
上下连接线

<div id="node-demo" style="display: none;">
    <div class="node">
        <div class="top-horizontal-middle-line"></div>
    <div class="node-text">
        <span class="text"></span>
        <div class="top-line"></div>
        <div class="operation-box">
            <div class="bottom-line"></div>
            <div class="operation">+</div>
        </div>
    </div>
    <div class="node-Child"></div>
    </div>
</div>

读取节点并且创建节点

主要是根据传进来的节点数据源来确定是否生成连接线。

（里面的这些判断开始像用样式选择器实现，但是没有搞定。）

function caretHtml(operation) {
  let nodeDiv = document.getElementById('node-demo').cloneNode(true).querySelector('.node')
  nodeDiv.querySelector('.text').innerText = operation.name
  // 最末端节点 目前目前css:has 还无法使用所以这个判断还在
  if (operation.hasChild) {
      nodeDiv.querySelector('.operation-box').className = 'hide'
  }
  return nodeDiv
}

创建所有节点插入到页面中

主要就是用一个递归每次往 <div class='childNode'></div> 中插入子节点。最后把整个大节点放入html中。

递归中根据数据源生成一些节点位置，提供给caretHtml()方法来生成需要生成哪种类型的连接线。

 function caretNode(data, parentNode, childNode) {
    if (!parentNode) {
      parentNode = caretHtml({ name: data.name, hasChild: data.children ? false : true,})
      childNode = parentNode
      html = parentNode
    }
    else { parentNode.append(childNode) }
    if (data.children) {
      data.children.forEach((item, index, arr) => {
        let hasChild = false
        let position = '';
        if (!item.children) {hasChild = true}
        caretNode(item, childNode?.querySelector('.node-Child'), caretHtml({name: item.name,hasChild: hasChild,child: childNode,}))
      });
    }
    else {
      document.getElementById('node').append(html)
      return
    }
  }

脚本部分基本上就完成了，其他的就是一些节点点击展开/收起的小操作。

样式部分

这部分可能是最麻烦的。完成了以下几个选择器

选择根节点，让根节点的上连接线不可见。这个需要从容器往下一层层选。才能选到仅匹配到第一个。这个难度6分。

#node>.node>.node-text>.top-line {
      display: none;
    }

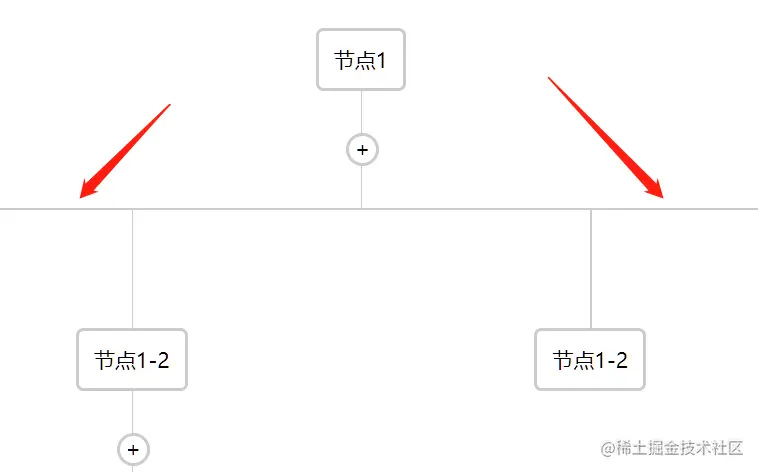

选择最左，和最有子节点，让横向的连接线偏移50%避免出头。这个之前用js动态添加className 来实现的。现在用样式选择器直接实现，难度得有8分。

找到.node-Child，他下面得第一个（最后一个）元素必须=.node的标签紧接着的.top-horizontal-middle-line，

最后一个元素不显示的原因是，如果只有一个子节点，那么他是不应该显示横向连接线的。只有一个子节点，第一个也是最后一个可以匹配到这个不显示。

/* 最左元素连接线 */
#node .node-Child :first-of-type.node>.top-horizontal-middle-line {
  background-color: #f00;
  left: 50%;
}

/* 处理最右边元素 不显示 */
#node .node-Child :last-of-type.node>.top-horizontal-middle-line {
  display: none;
}

最后一个连接线直接不显示。不做偏移。之后用倒数第二个线条做延长处理。

因为最后一个节点的横连接线隐藏了，把倒数第二个元素延长50%

#node .node-Child :nth-last-of-type(2).node>.top-horizontal-middle-line {
  background-color: #00f;
  width: 150%;
  left: 0;
}

如果只有2个节点，第一个节点偏移了50%，倒数第二个节点=第一个节点把偏移又设置未0了。所以再2个元素的情况下。连接线长度只需要100%，偏移量还是50%。这个不太好理解，但是实际做的时候就很容易明白。

#node .node-Child :nth-of-type(1).node>.top-horizontal-middle-line {
  background-color: rgb(255, 0, 149);
  width: 100%;
  left: 50%;
}

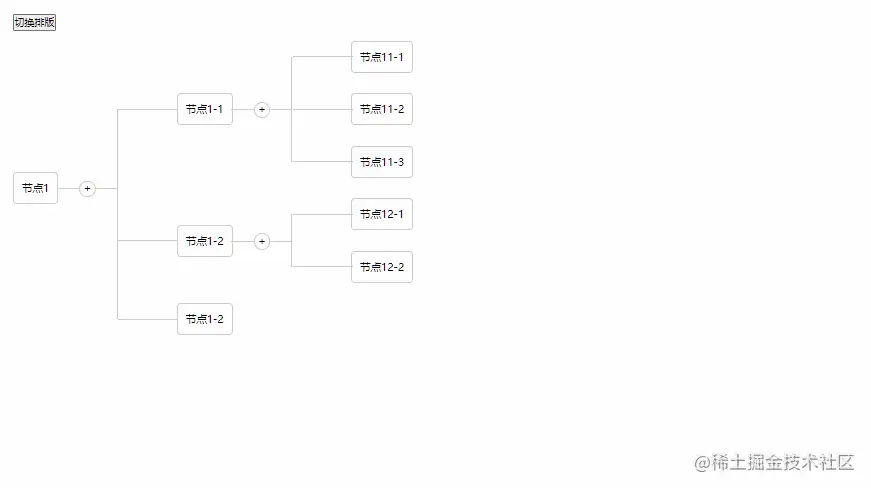

横竖切换。切换主要就是把样式重新复制一套，让把把线条竖着显示，主要就是把宽度和高度互相转换，然后左右上下定位置互相转换。然后把外层改成flex布局就好了。这个就没啥难度。
