浅谈MVCC

Focus_Peysen
204 阅读6分钟

一、概述

1、MVCC

Multi-Version Concurrency Control, 即多版本并发控制。MVCC是一种并发控制的方法，一般在数据库管理系统中，实现对数据库的并发访问，在编程语言中实现事务内存。

2、多版本控制

  • 是一种提高并发的技术
  • 在数据库中，只有读读之间可以并发执行，读写，写读，写写都要堵塞
  • 引入多版本后，只有写写之间需要堵塞，其他三种操作都可以并发执行，提高了InnoDB的并发度。

二、当前读和快照读

1、当前读

  • 读取该记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁

  • 形式：

    1. select lock in share mode（共享锁）
    2. select * for update
    3. insert
    4. update
    5. delete

2、快照读

  • 不加锁的select操作就是快照读，即不加锁的非堵塞读
  • 快照读的前提是隔离级别不是串行级别，串行级别下的快照读会退化成当前读
  • 快照读的实现是基于MVCC，快照读可能读到的并不一定是数据的最新版本，可能是历史版本数据。

3、当前读、快照读、MVCC的关系

  • MVCC多版本并发控制指的是“维持一个数据的多个版本，使得读写操作没有冲突”，这仅是一个理论。
  • 而在MySql中，实现一个MVCC理论，就是使用快照读的方式实现了该理论。
  • 当前读使用了悲观锁，快照读使用了乐观锁

三、MVCC实现原理

1、隐式字段

      每行记录中除了我们自定义的字段外，还有数据库隐式定义的DB_TRX_ID、DB_ROLL_PRT、DB_ROW_ID：

  • DB_TRX_ID：6byte，最近修改（修改|插入）的事务ID,记录创建这条记录、最后一次修改该记录的事务ID

  • DB_ROLL_PRT：7byte，回滚指针，指向这条记录的上一个版本，存储在rollback segment中

  • DB_ROW_ID：6byte，隐含的自增ID（隐藏主键），如果数据表没有设置主键，InnoDB会自动以DB_ROW_ID产生一个聚簇索引


2、undo日志

2.1、日志类型
  • insert undo log：代表事务在insert新纪录时产生的undo log，只有事务回滚时需要，并且在事务提交后可以被立即丢弃。
  • update undo log：代表事务在update或delete 时产生的undo log，不仅在事务回滚时需要，在快照读时也需要，不能随便删除。
2.2、undo log流程

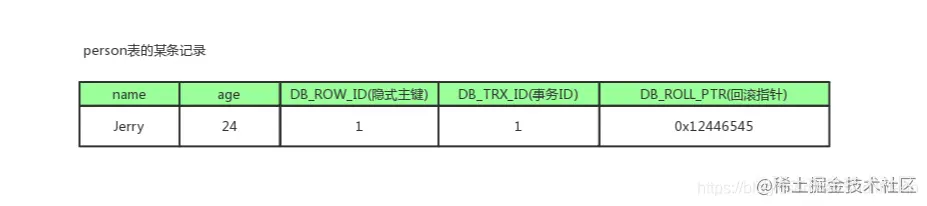

A.一开始有个事务往persion表插入了一条新纪录，记录如下，name为Jerry, age为24岁，隐式主键是1，事务ID和回滚指针，我们假设为NULL。

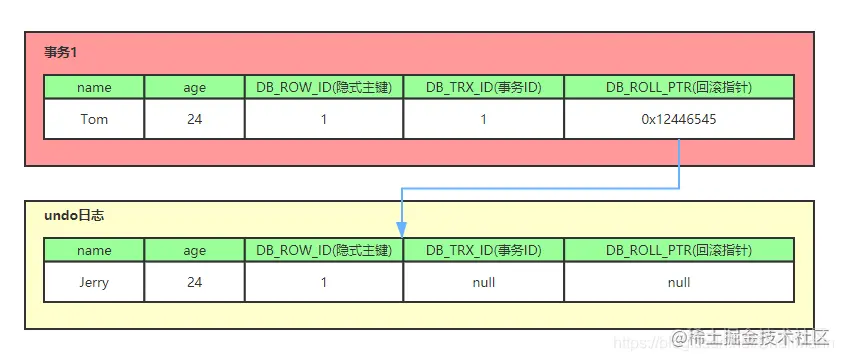

B.现在有个事务1，对该记录的name做出了修改，改为Tom
  • 在事务1修改该记录数据时，数据库会先对该行加排他锁，防止别人修改。
  • 然后把该行数据拷贝到undo log中，作为旧记录，即在undo log中有当前行的数据副本。
  • 拷贝完毕后，修改该数据name为Tom，并且修改隐藏字段：DB_TRX_ID=1，回滚指针指向undo log中的副本记录，即表示我的上一个版本就是 它。
  • 事务提交后，释放该记录上的排他锁。


C、又来个事务2，对该记录的age做出了修改，改为30岁

        重复事务1的操作


2.3、总结
  • 不同事务或者相同事务的对同一记录的修改，会导致该记录的undo log成为一条记录版本线性表，既链表。
  • undo log的链首就是最新的旧记录，链尾就是最早的旧记录。

3、Read View(读视图)

3.1、概述
  • 事务进行快照读操作的时候生产的读视图，在该事务执行快照读的那一刻，会生成数据库系统当前的一个快照，记录并维护系统当前活跃事务的ID
  • 每个事务开启时，都会被分配一个ID，递增的，所以最新的事务，ID值越大
  • Read View主要用来做可见性判断的，即当某个事务执行快照读是，对该记录创建一个Read View读视图，把它比作条件判断当前事务能够看到哪个版本的数据，既可能是当前最新的数据，也可能是该记录的undo log记录中的历史数据。
3.2、可见性算法

  • 数据

    • trx_id：undo log该行数据的隐藏字段DB_TRX_ID
    • m_ids：当前快照读中所有活跃（未提交的）事务ID集合
    • min_trx_id：当前活跃事务中的最小的事务ID
    • max_trx_id：下一个将要分配的事务ID
    • creator_trx_id：当前快照读的事务ID

  • 是否可见

    • trx_id == creator_trx_id： 可以访问该数据，表示该数据由当前事务创建或修改
    • trx_id < min_trx_id ： 可以放访问该数据，min_trx_id是最小的活跃事务ID，trx_id小于min_trx_id，表示该事务已提交，所以可以读取已提交的数据
    • trx_id > max_trx_id :  不可以访问该数据，max_trx_id是将来分配的事务ID，trx_id大于max_trx_id, 表示该事务是在别的事务进程中提交的，隔离级别RR，解决了可重复读问题，不能在同一事务中读取到不同数据。
    • min_trx_id <= trx_id <= max_trx_id : 如果trx_id在m_ids集合中，不可以访问该版本数据，反之可以。 因为此时trx_id属于活跃事务，未提交，所以不能读取未提交的数据，反之trx_id不在m_ids中，说明是已经提交的事务，可以读取已提交数据。

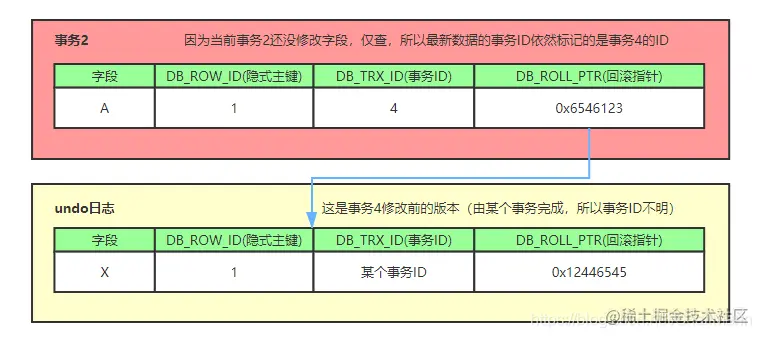

4、整体流程

1、当前开始一个事务ID=2，此时还有事务1和事务3在活跃中，而事务4在事务2开启前提交更新了
  • m_ids：1， 3
  • min_trx_id：1
  • max_trx_id： 4+1=5
  • creator_trx_id：2
2、在事务2开启时，生成了一个Read View，该视图记录了当前系统活跃的事务1,2，还有已提交的事务4


3、根据可见性算法判断
  • trx_id == creator_trx_id ？4 不等于 2，不满足条件，读取不了事务4已提交的数据
  • trx_id < min_trx_id ？ 4 不小于1，不满足条件，读取不了事务4提交的数据
  • trx_id > max_trx_id ？ 4 不大于5，不满足条件，读取不了事务4提交的数据
  • min_trx_id <= trx_id <= max_trx_id ？ 1 <= 4 <=5 ，并且4不在m_ids中，说明不是一个活跃的事务ID，即该事务已提交，则可以读取事务4已提交的数据

四、MVCC相关问题

1、RR是如何在RC级的基础上解决不可重复读的？

      事务中快照读的结果是非常依赖该事务首次出现快照读的地方，即某个事务中首次出现快照读的地方非常关键，它有决定该事务后续快照读结果的能力

   Read View生成时机的不同，从而造成RC,RR级别下快照读的结果的不同：

  • 在RR级别下的某个事务的对某条记录的第一次快照读会创建一个快照及Read View, 将当前系统活跃的其他事务记录起来，此后在调用快照读的时候，还是使用的是同一个Read View，所以只要当前事务在其他事务提交更新之前使用过快照读，那么之后的快照读使用的都是同一个Read View，所以对之后的修改不可见；
  • 即RR级别下，快照读生成Read View时，Read View会记录此时所有其他活动事务的快照，这些事务的修改对于当前事务都是不可见的。而早于Read View创建的事务所做的修改均是可见
  • 而在RC级别下的，事务中，每次快照读都会新生成一个快照和Read View, 这就是我们在RC级别下的事务中可以看到别的事务提交的更新的原因

总之在RC隔离级别下，是每个快照读都会生成并获取最新的Read View；而在RR隔离级别下，则是同一个事务中的第一个快照读才会创建Read View, 之后的快照读获取的都是同一个Read View。
