一.了解DHCP服务

1.1DHCP是什么?

DHCP（动态主机配置协议）是一个局域网的网络协议。指的是由服务器控制一段IP地址范围，客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。默认情况下，DHCP作为Windows Server的一个服务组件不会被系统自动安装，还需要管理员手动安装并进行必要的配置。
一般常用于公司内网中
dhcp是专门用于TCP/IP网络中的计算机自动分配TCP/ip参数的协议，简单来说，DHCP可以动态的给局域网主机分配ip地址，网关、DNS等，可以将手动地址配置量，自动分配解决地址冲突问题。

1.2DHCP的优点

减少管理员的工作量
避免输入错误的可能
避免IP地址冲突
当更改lP地址段时，不需要重新配置每个用户的IP地址
提高了IP地址的利用率
方便客户端的配置

1.3DHCP的分配方式

自动分配:分配到一个IP地址后永久使用
手动分配:由DHCP服务器管理员专门指定IP地址
动态分配:使用完后释放该IP，供其它客户机使用

二DHCP工作过程

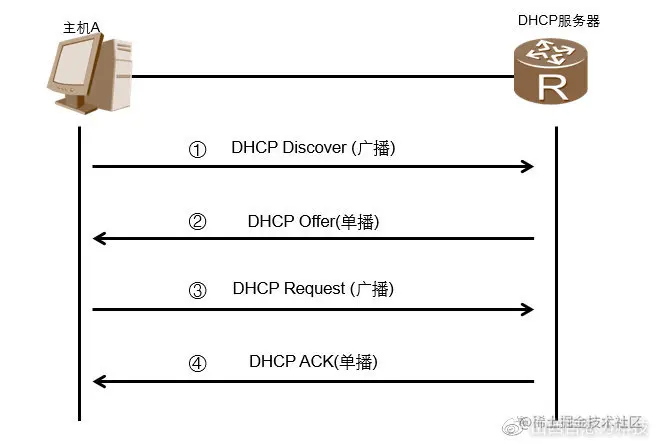

2.1DHCP的工作过程大概可分为四步：

1.客户端发广播寻找DHCP服务器
2.DHCP服务器单播回复客户端Offer
3.客户端广播请求这个ip，发广播一方面是为了请求这个地址，另一个方面也是告诉其他的dhcp服务器自己有地址用了
4.服务器发送ACK包

举个例子来说：

1.主机a是刚刚接入网络中的一台主机，在主机a接入之后，就会广播发送Discover包，寻找网络中的DHCP服务器
2.当dhcp服务器收到a的discover包之后，会单播回复给a一个offer包，里面包含着一个ip地址和一些配置信息比如，网关，租期，dns等
3.当主机a收到这个offer包之后确认要使用，就广播发送request请求这个IP地址，发广播的原因可能网络中还有其他的DHCP服务器，告诉他们自己有了IP地址
4.当dhcp服务器收到a的request之后单播发送一个ACK,a收到ack之后就开始使用这个IP地址

以上就是DHCP的工作过程，我们看到从主机寻找到获取地址一共只用到了四种数据包，那么其他两种数据包是在那种情况下被用到的呢？这就扯到了DHCP协议的一个小细节，叫做租期。

2.2.DHCP的租期

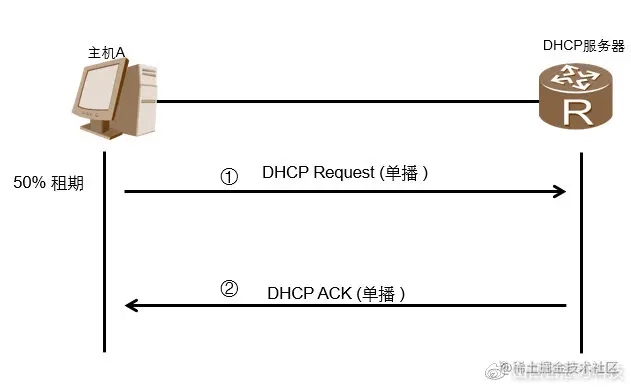

以上图为例，主机a从DHCP服务器获取得到了一个IP地址，ip租约期限到达50％时，主机a会单播发送dhcp request包，来申请延长ip地址的租期，服务器向主机a发送确认报文，给主机a一个新的租期

2.3租期失效

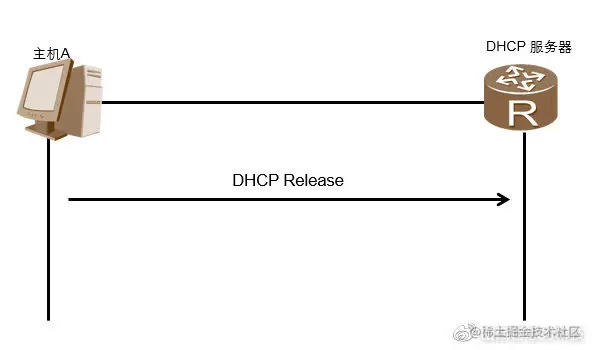

以上图为例，在ip租期到达之后，如果没有收到服务器回应，就会发送release报文，释放这个IP地址

客户端不再使用分配地址也会发release，来释放改地址释放之后客户端重新发送discover

三. DHCP动态分配主机（实验）

此时我们思考一个问题，客户端在请求地址的时候发送一个广播包，我们都知道广播包是无法跨越三层设备的，如果这时候dhcp服务器与客户主机不在同一个网段应该怎么做？

以上图为例，可以看到电脑和服务器不在同一个网段，还想从dhcp服务器获得地址，这时候就用到了dhcp中继

dhcp中继的作用是可以让路由器转发dhcp的数据报文，这样就可以实现客户端和服务器在不同网段也能获得地址

3.1DHCP服务优点

●为大量客户机自动分配地址，提供集中管理

●减轻管理和维护成本、提高网络配置效率

3.2可分配的地址信息主要包括

●网卡的IP地址、子网掩码

●对应的网络地址、广播地址

●默认网关地址 ●DNS服务器地址

3.3linux中使用DHCP动态配置DHCP

3.3.1安装DHCP

yum install dhcp -y

这里最好使用网络yum源进行安装，版本较新

安装完成后，rpm-qa查看是否安装完成

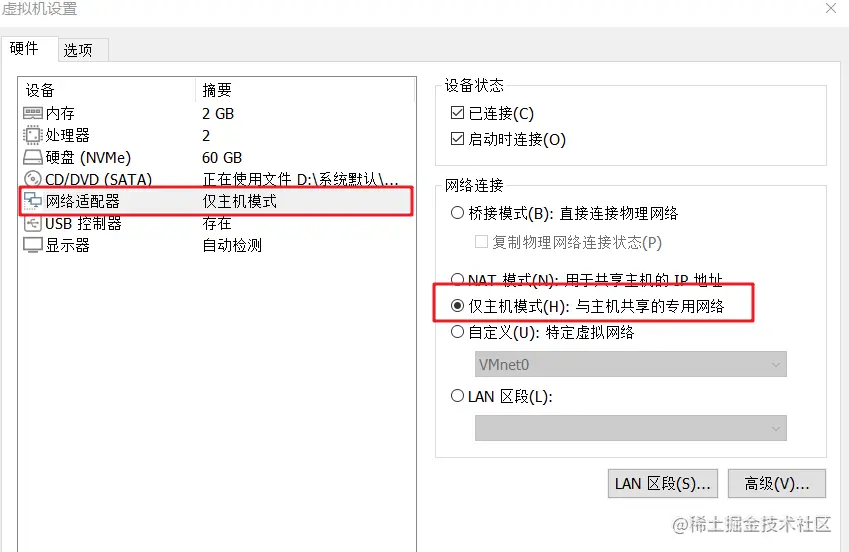

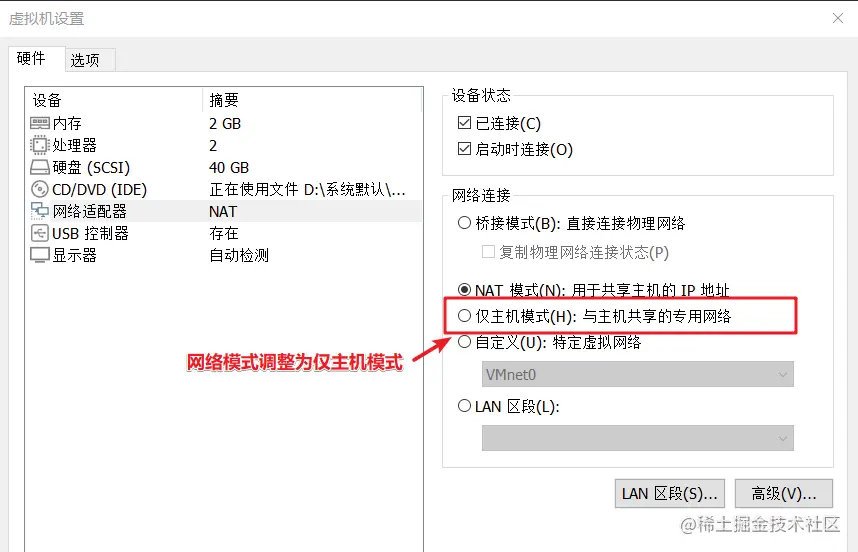

3.3.2虚拟机网卡设置为仅主机模式

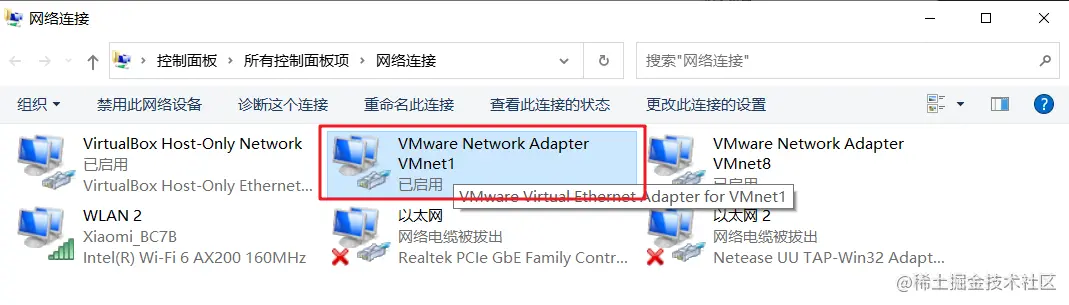

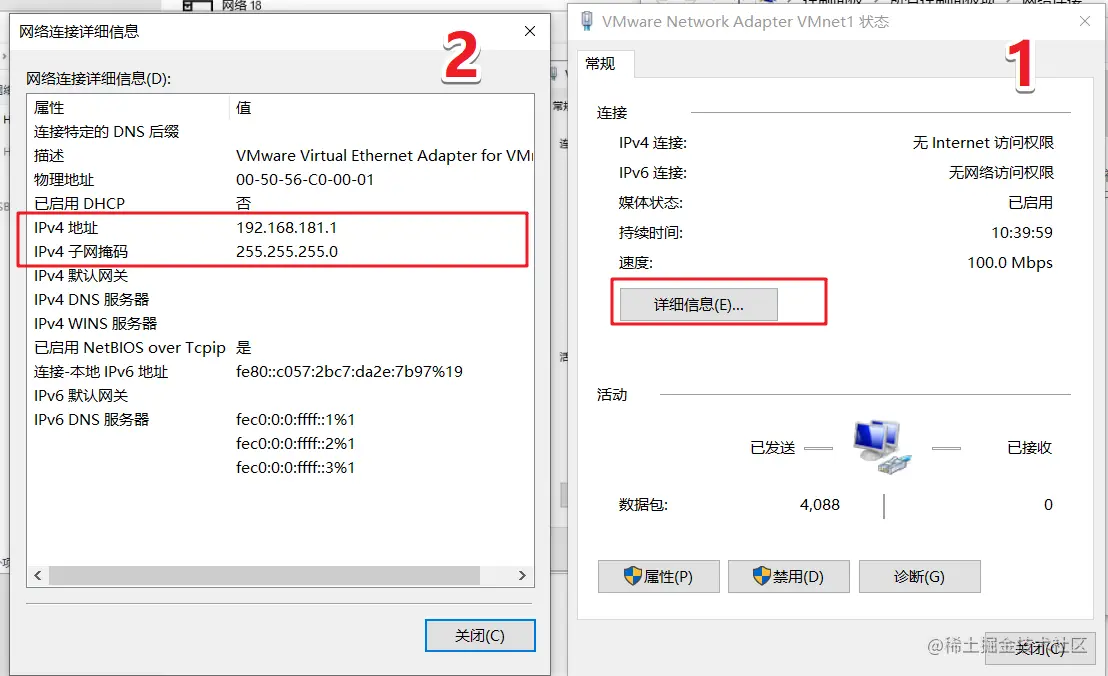

3.3.3查看虚拟机虚拟网卡的IP地址（默认为ens33）

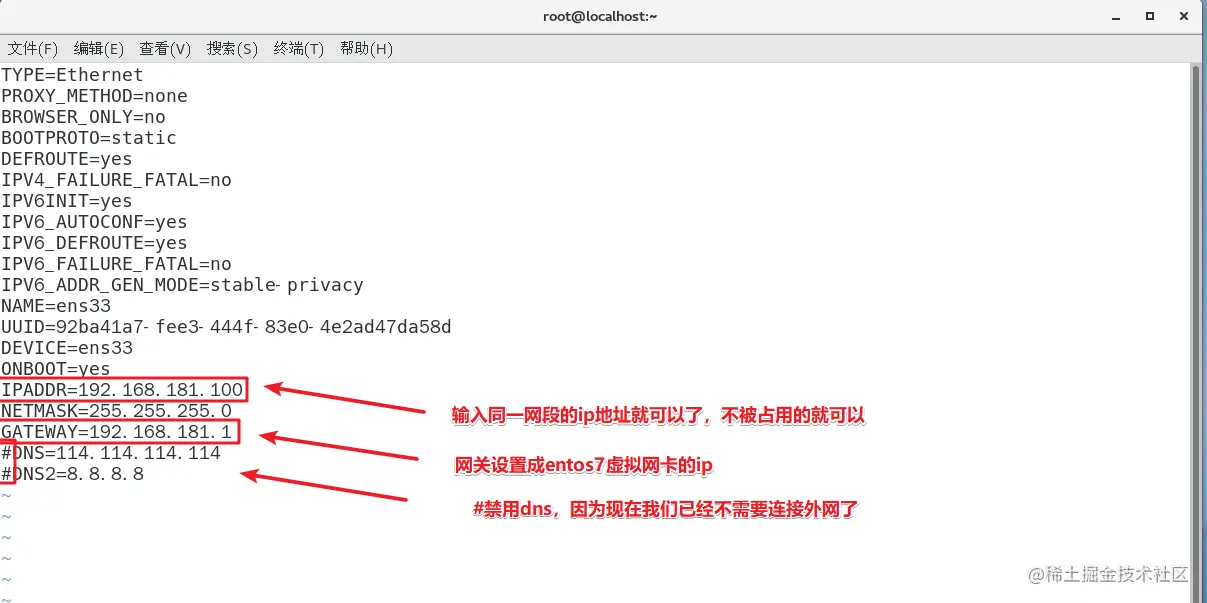

3.3.4编辑ens33网卡信息

vim /etc/sysconfig/network-scripts/ifcfg-ens33(编辑网卡信息)

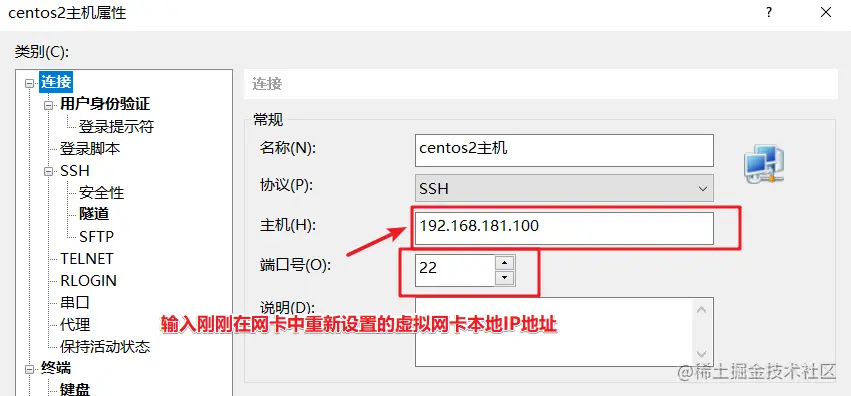

重新连接一下xshell

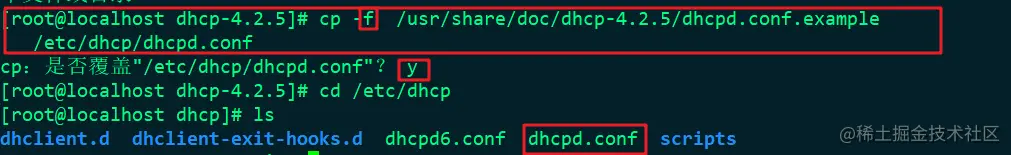

3.3.5复制dhcp.conf配置文件到/etc/dhcp/dhcpd.conf

[root@localhost dhcp-4.2.5]# cp -f /usr/share/doc/dhcp4.2.5/dhcpd.conf.example   /etc/dhcp/dhcpd.conf
cp：是否覆盖"/etc/dhcp/dhcpd.conf"？ y (强制覆盖并改名)

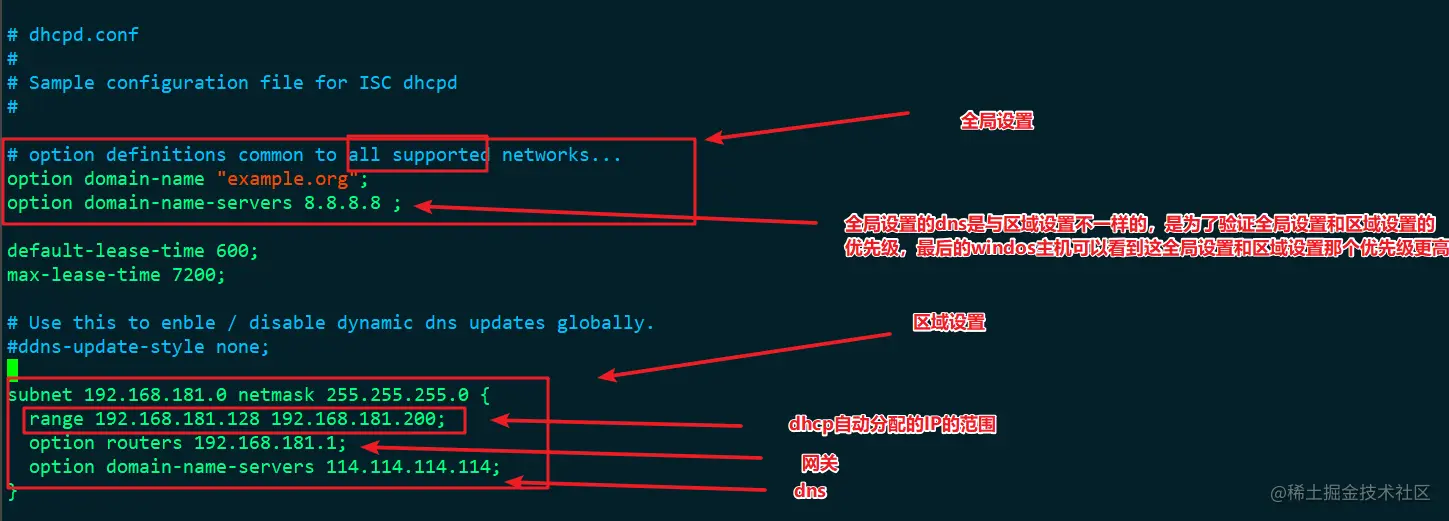

3.3.6修改dhcp配置文件

[root@localhost ~]# cd /etc/dhcp/                 #切换至dhcpd.conf所在目录
[root@localhost dhcp]# vim dhcpd.conf       #修改配置文件

末行模式下：set nu显示行号

#第8行 修改默认的全局DNS地址
  option domain-name-servers 8.8.8.8;

#直接修改27行
  subnet 192.168.181.0  netmask 255.255.255.0 {undefined （ip网段和子网掩码）
    range 192.168.181.20  192.168.181.70; (这里的子网范围可以自行设置)
   option routers 192.168.181.1; （网关地址）
    option domain-name-servers 114.114.114.114;（dns）

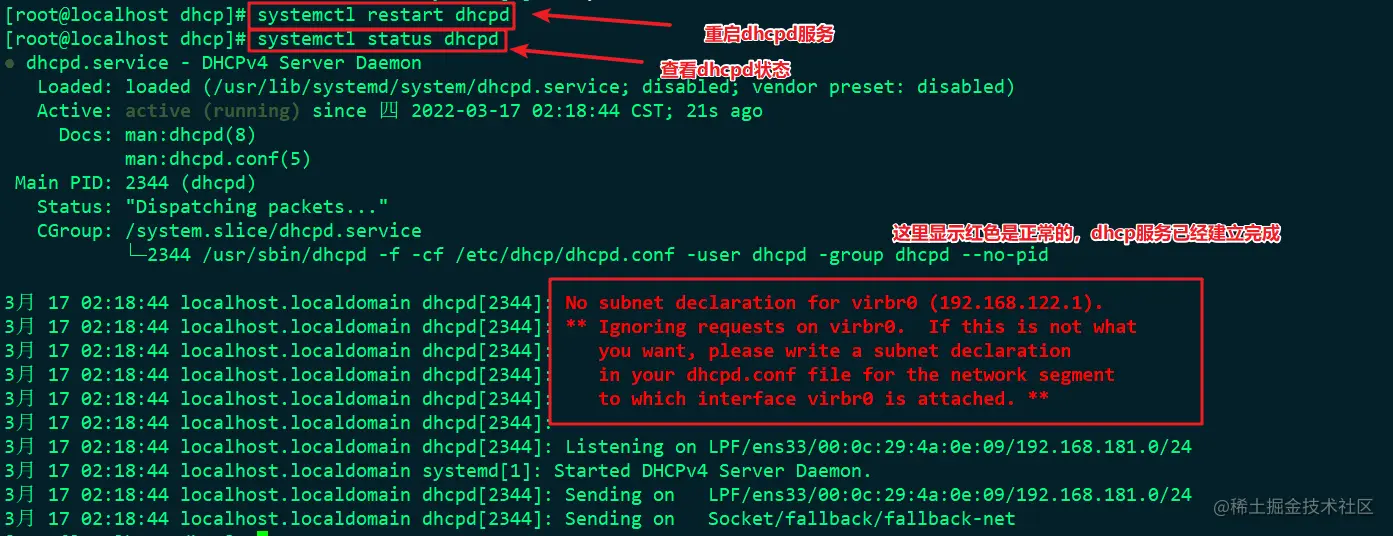

3.3.7重启并查看dhcp服务是否正常启动

[root@localhost dhcp]# systemctl restart dhcpd
[root@localhost dhcp]# systemctl status dhcpd

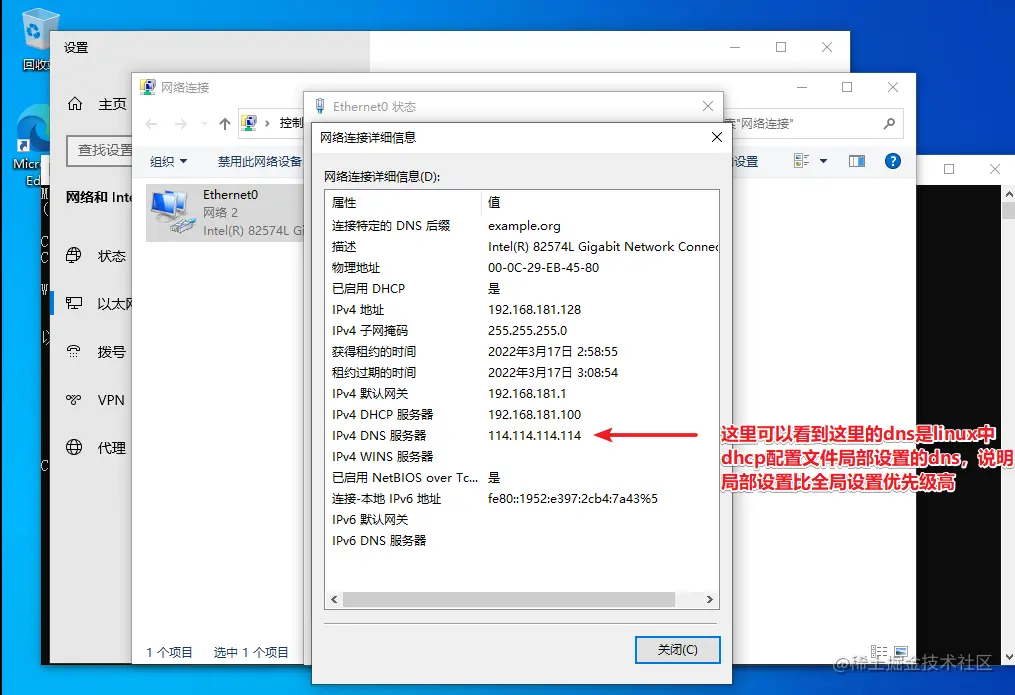

3.3.8验证dhcp配置文件区域与全局优先级

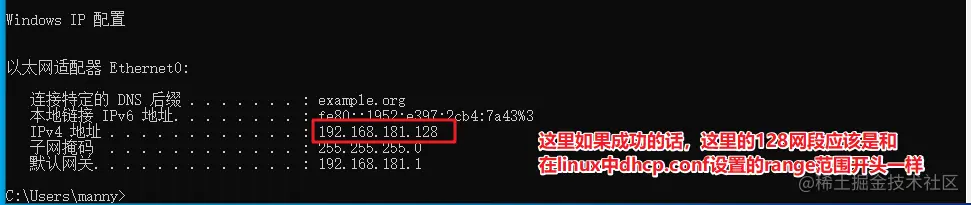

1.打开windos虚拟机，设置为仅主机模式，查看dhcp是都设置成功

win+r输入cmd
ipconfig（查看网卡信息，如果这个时候没有显示ip，网关，dns等信息，可以输入下面的命令）
ipconfig/rlease(释放)
ipconfig/renew（刷新）

四.dhcp服务下自定义主机ip地址(实验)

在实际工作环境中，咱们需要已经开启了dhcp服务，dhco是自动分配地址的服务，如果想给固定主机自定义子网ip地址怎么设置呢？

需要在/etc/dhcp.conf文件中第71行Fixed IP addresses段落中修改想要设置的主机的物理地址。

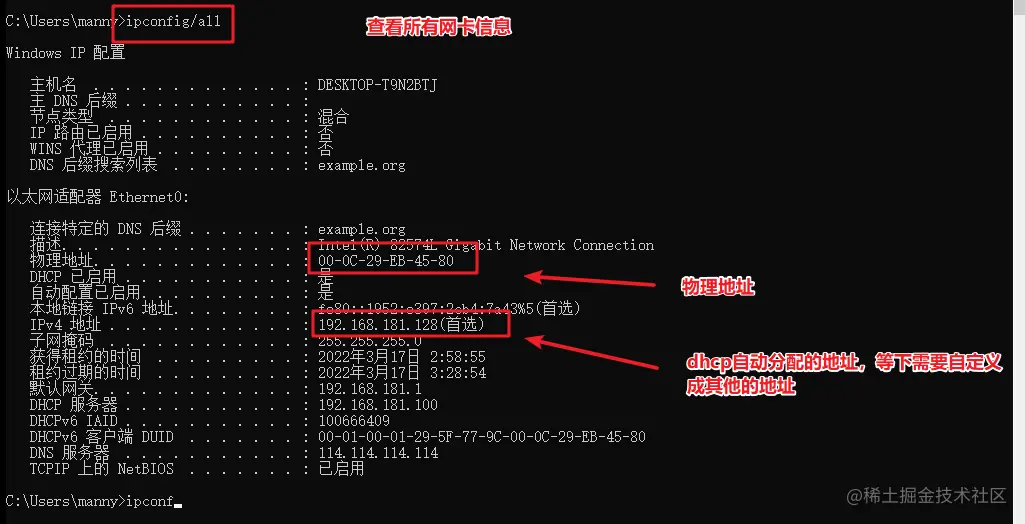

4.1 查看windos主机的物理地址

ipcongfig/all

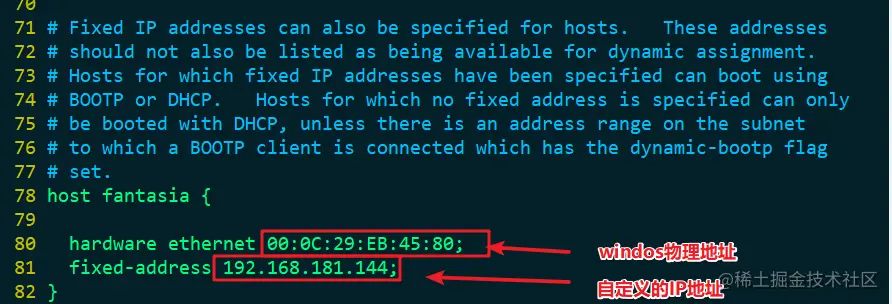

4.2修改dhcp配置文件

保存，并重启dhcp服务

systemctl restart dhcpd

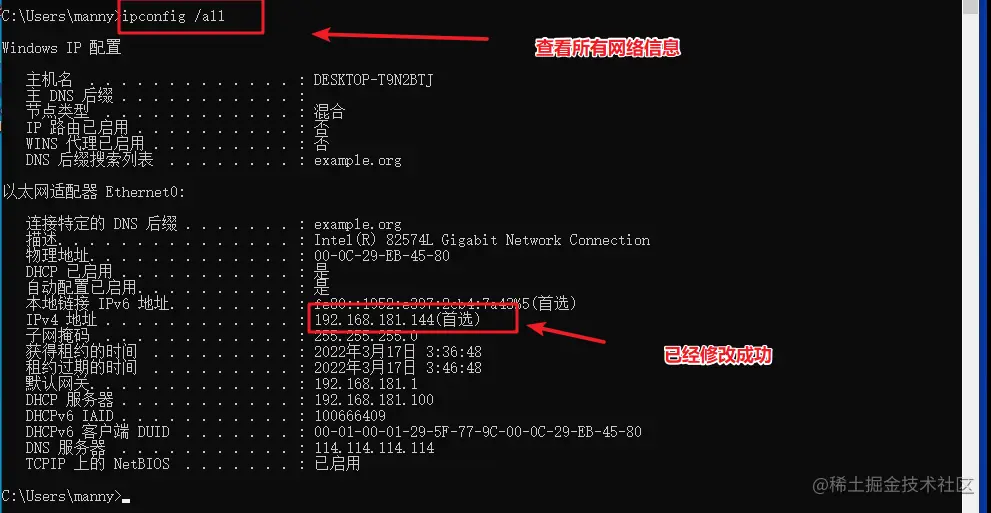

4.3查看windos主机ip是否修改成功

刷新ipconfig信息并且查看
ipconfig /release  释放地址\
ipconfig /renew    重新获取地址\
ipconfig /all  可以看到详情信息

五.dhcp配置文件详解释

defau7t-lease-time 21600;      #默认租约为6小时,单位为秒I
max-lease-time 43200;           #最大租约为12小时，单位为秒
option domain-name "benet.com";         #指定默认域名
option domain-name-servers 202.106.0.20，202.106.148.1;      #指定DNS服务器地址
ddns-update-style none;          #禁用DNS动态更新

#subnet网段声明(作用于整个子网段，部分配置参数优先级高于全局配置参数)
subnet 192.168.100.0 netmask 255.255.255.o {         #声明要分配的网段地址
range 192.168.100.128 192.168.100.200;               #设置地址池
option routers 192.168.100.1;               #指定默认网关地址


#host主机声明(给单机分配固定的IP地址)
host hgstname{                         #指定需要分配固定IP地址的客户机名称
hardware ethernet 00:c0:c3:22:46:81;         #指定该主机的MAC地址
fixed-address 192.168.4.100;        #指定保留给该主机的IP地址

六.dhcp中继原理与实验

6.2 DHCP是什么？

DHCP中继（也叫做DHCP中继代理）是一个小程序，其可以实现在不同子网和物理网段之间处理和转发dhcp信息的功能。

如果DHCP客户机与DHCP服务器在同一个物理网段，则客户机可以正确地获得动态分配的ip地址。如果不在同一个物理网段，则需要DHCP Relay Agent(中继代理)。

6.2.1DHCP中继实验

前面已经设置好了Linux的dhcp服务，此次实验会用vmware虚拟机和华为ensp做出dhcp中继的实验

6.2.1 关闭防火墙和selinux

1. [root@localhost ~]# systemctl stop firewalld.service
2. [root@localhost ~]# setenforce 0

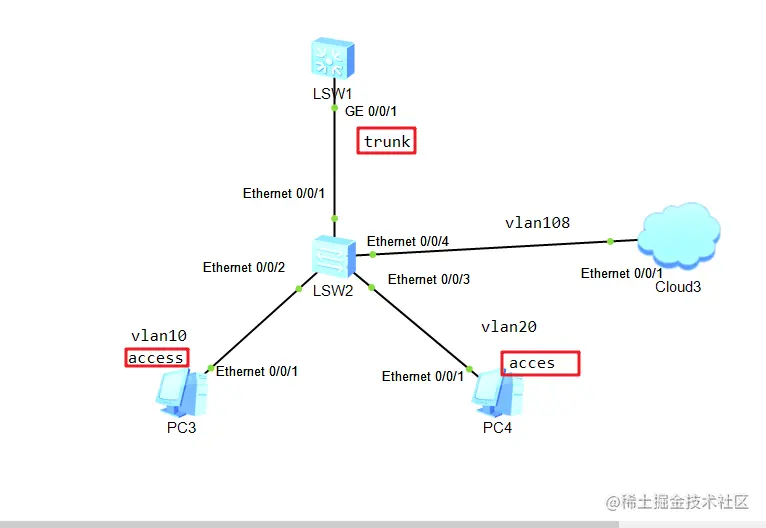

6.2.2规划拓扑图并设置

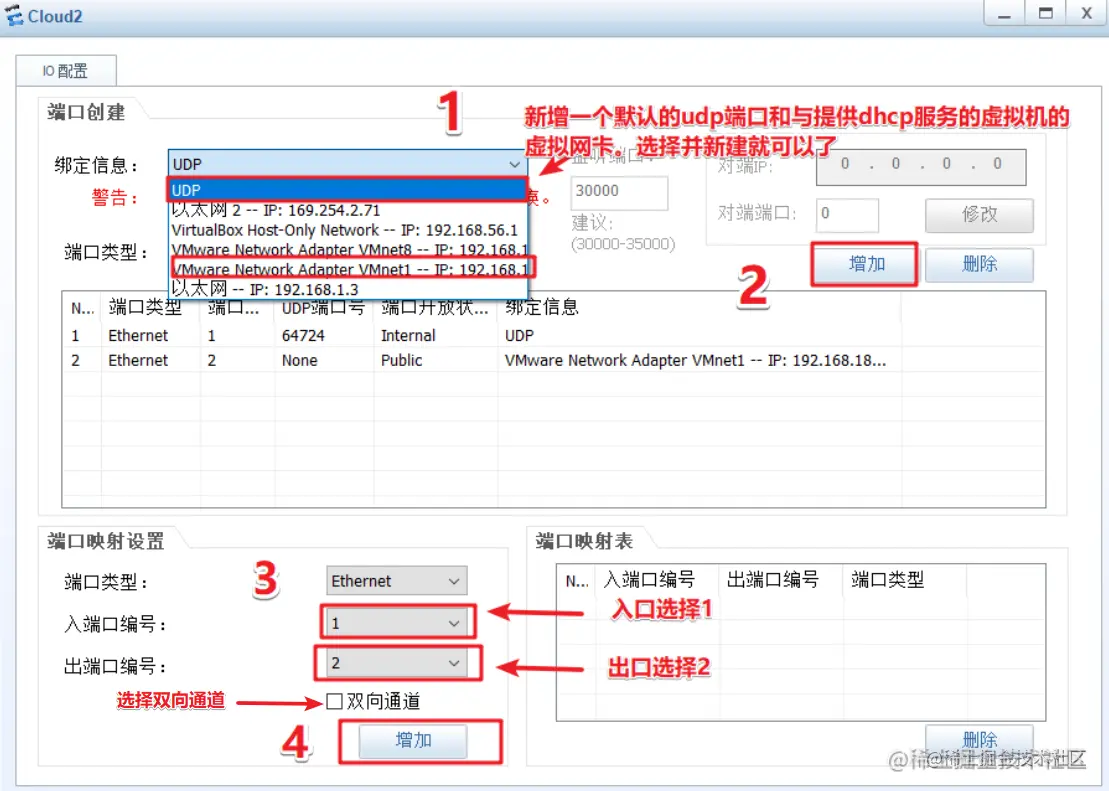

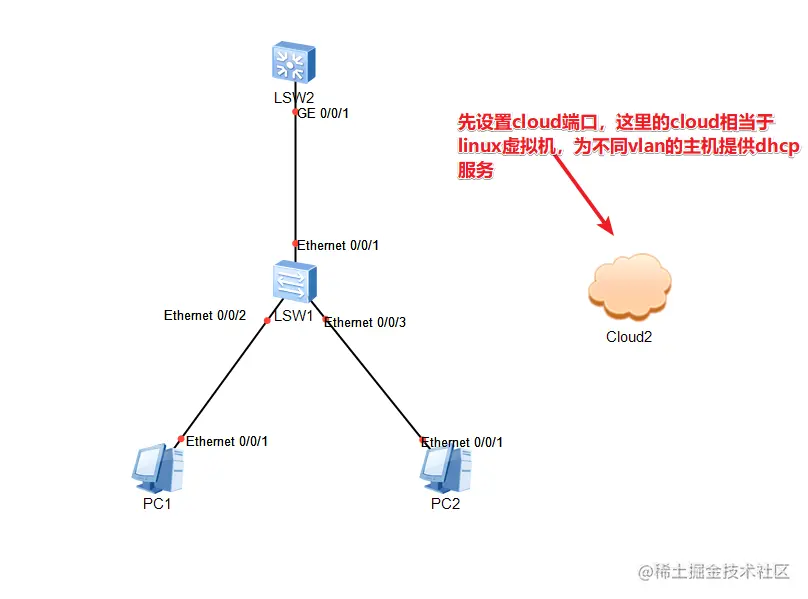

1.设置cloud云配置

需要注意，这里选择的端口2网卡一定要对应虚拟机

2.规划vlan并设置

配置三层交换机lSW2

<Huawei>undo terminal mo\
<Huawei>sys

[SW1]vlan batch 10 20 100

[SW1]int e0/0/2
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 10

[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]port link-type access
[SW1-Ethernet0/0/3]port default vlan 20

[SW1-Ethernet0/0/3]int e0/0/4
[SW1-Ethernet0/0/4]port link-type access
[SW1-Ethernet0/0/4]port default vlan 108(这里的云一定要和linux主机网段一至)

[SW1-Ethernet0/0/4]int e0/0/1
[SW1-Ethernet0/0/1]port link-type trunk
[SW1-Ethernet0/0/1]port trunk allow-pass vlan all

配置三层交换机

<Huawei>undo terminal mo\
<Huawei>sys

创建vlan10 20 108
[Huawei]vlan batch 10 20 108

打开dhcp
[Huawei]dhcp enable

设置g0/0/1配置
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]dis th
[Huawei-GigabitEthernet0/0/1]int valn 10 （进入vlan10 设置）

设置vlan10
[Huawei-Vlanif10]ip add 192.168.10.1 24
[Huawei-Vlanif10]dhcp select relay （开启中继）
[Huawei-Vlanif10]dhcp relay server 192.168.108.100

设置vlan20
[Huawei-Vlanif10]int vlan 20
[Huawei-Vlanif20]ip add 192.168.20.1 24
[Huawei-Vlanif20]dhcp select relay
[Huawei-Vlanif20]dhcp relay  server 192.168.108.100

设置vlan108
[Huawei-Vlanif20]int vlan 108
[Huawei-Vlanif108]ip add 192.168.108.10 24
[Huawei-Vlanif108]dhcp select relay
[Huawei-Vlanif108]dhcp relay server 192.168.108.100

设置完成，需要ping一下，看看各线路是否通畅
[Huawei-Vlanif108]ping 192.168.10.1
[Huawei-Vlanif108]ping 192.168.20.1
[Huawei-Vlanif108]ping 192.168.108.10

6.2.3 尝试用linux ping通vlan10 vlan20

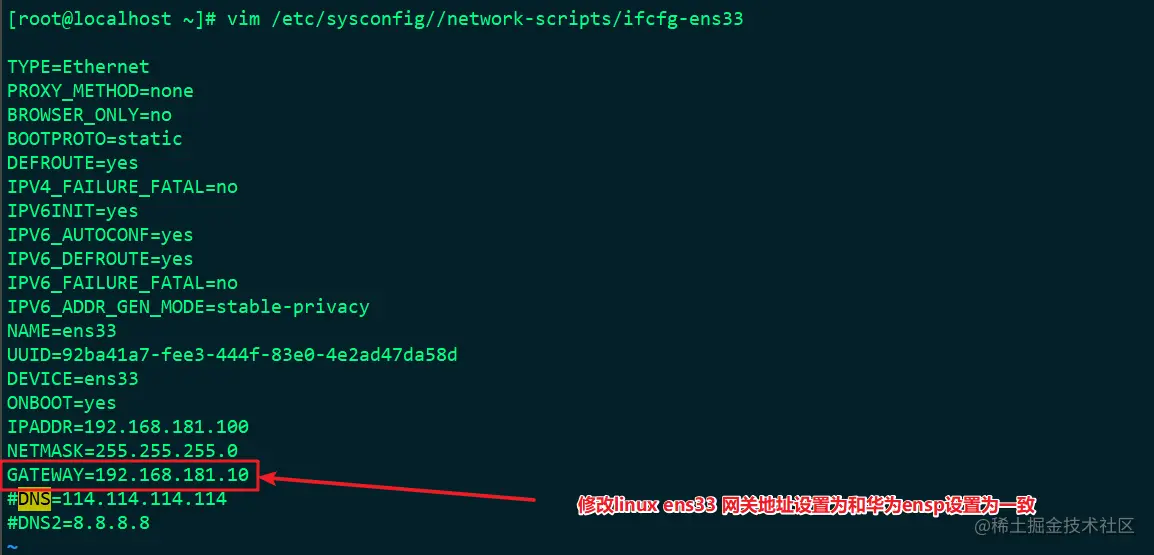

1.这个时候大概率是ping不通的，需要修改linux网卡ens33，把网卡修改成前面在ensp模拟器上ip add 192.168.108.10 （网关地址）设置成一样，因为此时的linux 提供dhcp服务，端口设置需要和华为模拟器同意设置，才能进入

修改过网卡信息需要systemrestart network

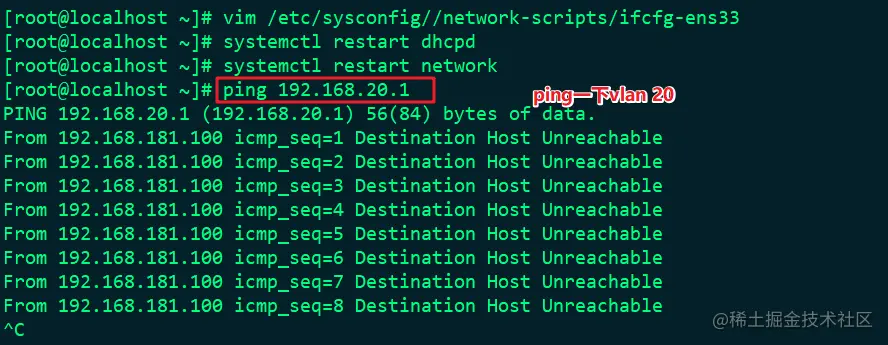

2.尝试ping
ping vlan20 ip

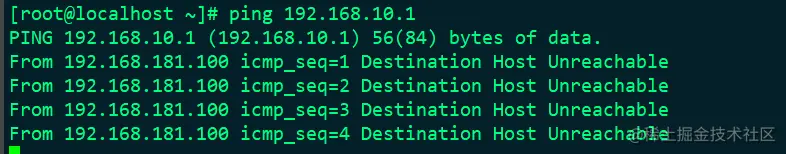

ping vlan10 ip 实验成功
