Unity Dots的概念与使用方法

本文仅用于记录和分享学习过程，如有错误望各位指正

关于Dots

什么是Unity Dots

Dots全称Data-Oriented Tech Stack（面向数据的技术栈），是Unity推出的以ECS为核心的高性能解决方案，通过利用SIMD和多线程发挥ECS的优势，主要包含以下三个部分

• ECS：ECS（实体组件系统）是一种有别于传统OOP（面向对象思想）的编程模式，其编程模式对CPU Catch友好，因此可提升CPU效率
• JobSystem：JobSystem提供了一种与Unity协作的的多线程代码编写方式，使用多线程可以有更好的性能表现
• Brust Compiler：Brust提供了一种新的编译方式，其使用了LLVM将IL/.Net字节码优化

为什么要用Dots

• 面向数据的编程方式更利于逻辑解耦
• 内存管理不使用托管堆，避免GC
• 在进行大量数据运算时性能更好
• 为Unity提供了更方便的多线程编程方式
• 基于Brust的优化编译效率更高
• 据Unity称未来Dots将取代现有的工作流

Dots的缺点

• 需要使用面向数据的编程方式，与OOP截然不同，需要一定的思维变换
• 大多数的数据为值类型，对于拷贝或移动处理较为麻烦
• Dots目前仍在早期版本，很多部分不完善且不稳定

什么时候用Dots

Dots适用于大批量数据运算的场景，但目前还并不适合在整个游戏中使用，现阶段可使用Dots解决项目中的性能问题

ECS-实体组件系统

概述

ECS全程Entity Component System（即实体组件系统），是一种有别于传统OOP思想的新的设计框架，提供了一种新的更新游戏数据的模型，最早由守望先锋项目应用，也是Unity Dots的核心部分，主要由Entity、Component、System三个部分组成

Entity

ECS中的 "E" 即Entity（实体），其相当于特定Component数据组合的ID（不包含任何数据/行为），用来索引特定的Component数据组，可以认为一个Entity是由数个Component实例组成的，如果以传统的OOP比喻，Entity就相当于类创建出的实例对象指针，指向真正存储的数据地址

传统的对象既存储数据也包含行为，而ECS将数据与行为拆分开，分别由Component和专门的System处理，减少了大量的对象间层级关系，这不仅利于逻辑解耦，也能避免读取不需要的数据占用缓存

Component

ECS中的 "C" 即Component（组件），其存储ECS系统中的所有数据，但不包含行为/方法，另外由于ECS对紧密排列数据的需求，Component中存储数据的类型仅可是非托管类型（因为托管类型的存储位置不可控）

按照一般约定，每组可能单独使用的属性都会定义为一个Component，例如位置、速度等，除此之外，还可以让Component作为System过滤的Tag使用

Component一般以结构体定义，且仅包含值类型，如下

public struct Velocity : IComponentData
{
    public float3 Value;
}

System

ECS中的 "S" 即System（系统），其定义更新数据状态的行为，将筛选出所有具有一组特定的Component的Entity并根据方法更新指定的Component中的数据

System一般只执行一个行为，只收集与该行为（或可能的多个行为）有关的数据

例如，可定义一个管理移动的System来遍历所有拥有Translation和Speed组件的Entity，并每帧按照速度乘以上一帧的时间间隔更新这些实体的位置，下图说明了System的执行过程：

这个System会遍历所有具有Translation、Rotation和LocalToWrold组件的Entity，然后将前两个Component的值相乘来更新LocalToWorld的值，如果一个实体只拥有Translation和Rotation，那么它就不会被此System筛选到（因为没有LocalToWorld）

System具有类似Mono的生命周期，会在OnUpdate中每帧遍历和更新数据，如下

public class ECSSystem : SystemBase
{
    protected override void OnUpdate()
    {
        // Local variable captured in ForEach
        float dT = Time.DeltaTime;
​
        Entities
            .WithName("Update_Displacement")
            .ForEach(
                (ref Position position, in Velocity velocity) =>
                {
                    position = new Position()
                    {
                        Value = position.Value + velocity.Value * dT
                    };
                }
            )
            .ScheduleParallel();
    }
}

Archetype

Archetype（原型）是Unity在Dots中对ECS的独特概念定义，用来管理数据在内存中的密集分布

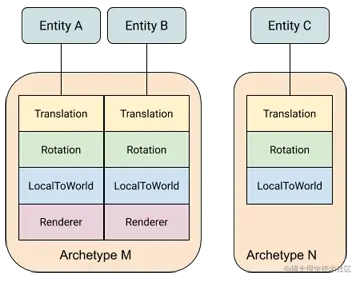

简单来说，特定的Component类型组合即为Archetype，如果以传统的OOP比喻，Archetype就相当于类，作为对象（Entity）的模板，不过一般来说Entity并非由Archetype创建，只是拥有相同Component组的Entity会被归类为同一种Archetype（当然也可以先 指定/创建 Archetype类型并创建Entity），并且在内存中根据Archetype分类，Entity所属的Component数据会像数组一样密集的存储在对应的Archetype所对应的内存中

当一个Entity所持有的Component组发生改变时（不管是添加还是移除Component），其所代表的Archetype就会发生变化，存储位置也会相应的变化，移动到新的Archetype所在的Chunk组中，例如将下图的EntityB的Renderer组件移除，它就将移动到ArchetypeN所拥有的内存空间下，EntityB所属的原型也会变为ArchetypeN

可通过Archetype这一概念快速的遍历所有同类的Entity所在的内存块，获取对应的Component数据

关于ECS数据友好

CPU的处理速度非常快，但从内存中读取数据却没那么快，很多时候的卡顿只是因为CPU处理完了数据等待读取下一批数据造成的CPU闲置，为此CPU设计了三级高速缓存（Catch），从缓存区读取数据很快，能够减少CPU闲置时间；若从缓存区没能找到数据（Catch Miss）再从内存中读取并写入缓存中以便下次利用

从这点来看传统的面向对象设计其实对CPU从Catch读取数据并不友好，因为往往并不需要一个对象的全部数据，比如想操控一个GameObject的Position数据却要读取整个GameObject和其继承的MonoBehaviour的数据，大量的不需要的数据被写入CPU Catch，就会造成频繁的Catch Miss；另外，托管类型的存储空间排列分散，寻址到所需的数据也需要一定时间

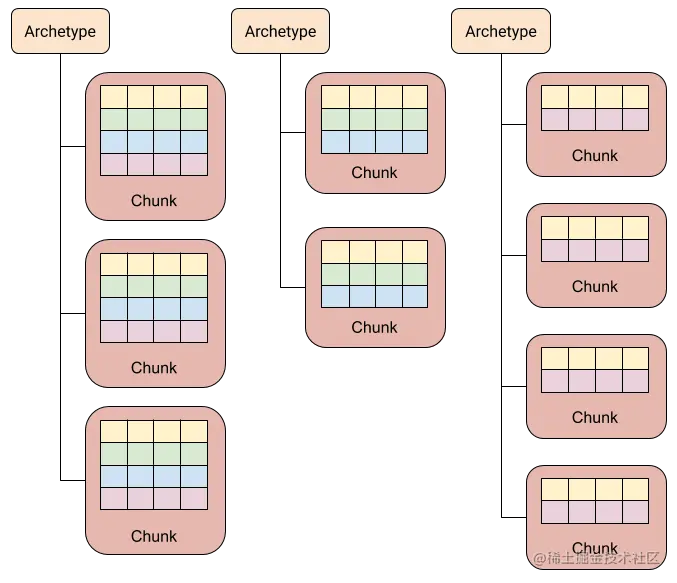

而在ECS下的System处理数据时只会读取需要的数据，同时Dots独特的存储机制让读取数据也更加快速，Dots将内存块分为Chunk，相同Archetype的Entity所拥有的数据会紧密存储在由Archetype分类的一组Chunk中，Dots会动态的添加或删除Chunk来适应Entity数量，如下图

每一个特定Component组的数据都占用相同的空间，因此可以在Chunk中紧密排列，让System遍历特定Component组更加快速，同时Catch中缓存的数据也更加有效，不会频繁的Catch Miss

Archetype与Chunk是一对多的关系，因此筛选具有指定Component组的Entity只需搜索所有的Archetype而不是所有Entity，根据Archetype对应的Chunk组遍历可以大大减少搜索数量；另外，Archetype所拥有的内存块中的Entity还可以继续分组来更有效的搜索和处理，具体会在后面说明

JobSystem

概述

JobSystem封装了一种简单、安全、可与Unity交互的编写多线程代码的方式，提供调度、并行处理和保证多线程安全，也可在非ECS的架构中使用

JobSystem与Unity原生的JobSystem集合在一起，让JobSystem编写的代码与Unity共享，从而可以避免创建多于CPU核心数的线程导致CPU的资源竞争

原理

一般来说游戏引擎的逻辑只运行在主线程，因为需要严格确定数据更新顺序，很难创建更多线程来帮助处理，并且多线程适合处理一些较少且较大的任务，而游戏逻辑中的任务小且多（因为需要每帧执行），据此创建出的线程生命周期较短且数量众多，将造成频繁的上下文切换，因此Unity并不支持在传统多线程中使用大部分API，仅提供了协程（一种运行在主线程的异步方法），这其实是对多核CPU核心资源的浪费

上下文切换：在执行过程中保存一个线程的状态后转而去处理另一个线程，在执行完成后根据状态重建第一个线程继续处理逻辑

为解决上述的问题，JobSystem通过创建Job作为多线程操作数据的最小工作单位，Job不是一个线程而更像创建传统线程时所指定的方法，Job可以独立运行也可以依赖其他Job运行，JobSystem会将创建的Job放入Job队列中进行多线程调度

JobSystem会在除主线程所在核心的每个CPU核心上维护一个工作线程（可能会为操作系统或其他应用程序预留一些核心），并从Job队列中调度Job在这些线程上执行，JobSystem会自动调度每个线程上的Job数量以确保没有核心闲置，也会自动管理Job间的依赖关系让Job以正确的顺序执行

Job依赖：当Job A的运行需要另一个Job B运行后的数据，Job A就依赖于Job B，JobSystem会确保Job A不会在Job B运行完成前开始

Safety System

编写多线程代码时可能会出现竞争条件，也就是两个线程同时修改一个数据的情况，竞争条件不会让系统抛出异常，但会引起数据错误的问题，并且很难在调试中复现（因为断点或打印日志都有可能改变线程的时序），在传统的多线程编程中只能通过代码的设计尽量避免

JobSystem为了避免这个问题让每个Job只能获取到原数据的副本，也因此Job内部只能访问blittable类型的数据和NativeContainer容器，并且不应访问静态数据

但只对副本操作就会让操作结果作用域只在Job内部，为此JobSystem提供了名为NativeContainer的托管值类型容器，每个Job可通过对这种容器进行有限制的读写来与主线程共享数据（写入NativeContainer是Job唯一从主线程获取数据的方法），声明如下

NativeArray<float> result = new NativeArray<float>(1, Allocator.TempJob);

默认情况下NativeContainer包含名为NativeArray的定长容器，也可以通过引入Unity.Collections命名空间包含其他类型的容器：

• NativeList：可调整大小的NativeArray
• NativeHashMap：key-value形式的容器
• NativeMultiHashMap：一个key可对应多个value的容器
• NativeQueue：队列形式的容器

所有的NativeContainer容器在声明时都需要通过Allocator枚举参数指定内存分配类型，每种类型适用的生命周期不同

• Allocator.Temp：分配速度最快，适用于在一帧内的主线程执行逻辑，不能将此类容器传递给Job使用
• Allocator.TempJob：分配速度稍慢，适用于生命周期最长四帧的逻辑，并具有线程安全性，大多数Job使用的容器是此类型的
• Allocator.Persistent：分配速度最慢，并且可以在整个游戏生命周期一直存在，适用于持续时间长的Job

所有的NativeContainer容器作为托管类型都需要被手动释放，使用NativeContainer.Dispose()函数进行释放，如果不在对应的生命周期内释放会收到系统警告

JobSystem的安全系统会跟踪所有的NativeContainer容器操作，并进行安全检查（只会在编辑器模式下检查），包括：

0. DisposeSentinel：检测内存泄漏，若未能及时的释放NativeContainer容器，则发出警告
1. AtomicSafetyHandle：检查对容器的写行为，如果调度时同时存在多个Job可以对一个容器进行写操作则发出警告，可以通过设置依赖关系进行调度，或者对不需要写容器的Job使用[ReadOnly]属性只读标记相应的容器

使用方式

创建Job

通常情况下可通过创建实现接口的结构体创建一个Job，步骤如下

0. 创建一个结构体，实现IJob接口，实现IJob接口的Execute()方法
1. 声明该Job将用到的成员变量，必须为blittable或NativeContainer类型，通常都会至少包含一个容器用作数据输出
2. 在Execute函数中声明方法体，实现该Job的逻辑

Execute函数会在被调度到时在某个核心的线程上执行一次

[BurstCompile]//可通过使用BurstCompile特性将Job代码用Burst优化编译
struct Job_1 : IJob
{
    [ReadOnly] public int a;
    [ReadOnly] public int b;
    [WriteOnly] public NativeArray<int> res;
​
    public void Execute()
    {
        res[0] = a + b;
    }
}

不要再Job中访问静态数据或分配托管类型，访问静态数据有潜在的风险，可能导致崩溃，而在Job中分配托管内存不仅非常慢，还无法使用Brust编译来提升性能

调度Job

调度Job只能在主线程执行，步骤如下

0. 实例化Job结构体
1. 为Job的数据和容器赋值
2. 调用Schedule()方法

Schedule()方法会返回该JobHandel用于处理Job间的依赖关系，其他Job可以将JobHandle作为Schedule的参数用于表示依赖于该Job，这样JobSystem就能确保那些具有依赖关系的Job的执行顺序，如下

JobHandle handle = myJob_1.Schedule();
myJob_2.Schedule(handle);//myJob_2依赖于myJob_1，不会在myJob_1未结束前执行

调用Schedule方法会将该Job放入调度队列中，但不会立刻开始调度执行，而是通过在JobHandle上执行Complete()在缓存中刷新Job并启动调度执行，并且由于Container的唯一访问性，主线程在调用Complete函数后会等待直到所有Job执行完返还给主线程Container的所有权，如下列代码：

var handle_1 = myJob_1.Schedule();
var handle_2 = myJob_2.Schedule(handle_1);
​
handle_2.Complete();//Job间存在依赖关系时，只需执行依赖链最后的Job，前面的会因为依赖关系自动执行
//主线程等待直到myJob_1和myJob_2调度执行完

若只执行一个Job实际相当于没有并行（主线程->子线程->主线程，尽量将Job同时Complete让子任务并行（主线程->{子线程1，子线程2，......}->主线程）；此外，还可以不使用Schedule()而使用Run()让Job立即运行在主线程，可用于快速调试逻辑

如果Job不需要访问Container，则可以使用JobHandle.ScheduleBatchedJobs()静态方法直接刷新调度Job队列，此方法不会让主线程进入等待，但调用此方法对性能有影响

下面是调度Job的示例：

struct Job_1 : IJob
{
    [ReadOnly] public int a;
    [ReadOnly] public int b;
    [WriteOnly] public NativeArray<int> res;
​
    //此Job将两个值相加
    public void Execute()
    {
        res[0] = a + b;
    }
}
​
struct Job_2 : IJob
{
    //默认为ReadWrite
    public NativeArray<int> res;
​
    public void Execute()
    {
        res[0]++;
    }
}
​
protected override void OnUpdate()
{
    //创建长度为1的容器储存结果
    NativeArray<int> array = new NativeArray<int>(1, Allocator.TempJob);
​
    //设置Job_1的数据并执行Schedule获取Handle
    var handle1 = new Job_1
    {
        a = 1,
        b = 2,
        res = array
    }.Schedule();
    //设置Job_2的数据并执行Schedule获取Handle
    //Job_2依赖于Job_1
    var handle2 = new Job_2
    {
        res = array
    }.Schedule(handle1);
    //等待Job_1和Job_2完成
    handle1.Complete();
    //从容器中取得结果
    int res = array[0];
    //释放为容器分配的内存
    array.Dispose();
}

ParallelFor Job

若需要在一个Job中对大量同类数据执行相同操作，可以使用ParallelFor Job，为此需要让Job结构体接口IJobParallelFor，并且结构体的内部结构会有一些变化

struct TestJob_3 : IJobParallelFor
{
    [ReadOnly] public NativeArray<int> a;
    [ReadOnly] public NativeArray<int> b;
    [WriteOnly] public NativeArray<int> res;
​
    public void Execute(int index)
    {
        res[index] = a[index] + b[index];
    }
}

ParallelFor Job会使用Nativtive Container作为输入数据，对于容器中的每一项输入数据都会执行一次Execute方法，迭代固定的次数，并且Execute方法会增加index参数，表明执行的数据源的当前索引位置来从容器中访问对应数据

在调度ParallelFor Job时，JobSystem会将所有需要执行的Execute方法分成数个Batch，在每个CPU核心的工作线程上自动调度适量的Job，并将Batch传递给Job来多线程执行Execute方法，其过程如下图：

在使用Schedule调度时需要指定需要操作的作为数据源的Container的长度，用来拆分需要的数据并指定Execute方法执行的次数；还需要指定batchsize，将根据size划分为不小于指定数量的Batch，

在使用Schedule调度时需要指定待操作的数据量arrayLength、batchsize以及可能需要的依赖

arrayLength指定了Execute执行的次数，一般会指定储存结果容器的长度

Unity 会自动将工作拆分为不小于所提供 batchSize 的块，并根据工作线程数、数组长度和批次大小安排适当数量的作业，对于执行较为繁重的工作应该使用较小的batchsize值 调度ParallelFor Job的流程如下：

NativeArray<float> a = new NativeArray<float>(2, Allocator.TempJob);
​
NativeArray<float> b = new NativeArray<float>(2, Allocator.TempJob);
​
NativeArray<float> result = new NativeArray<float>(2, Allocator.TempJob);
​
a[0] = 1.1;
b[0] = 2.2;
a[1] = 3.3;
b[1] = 4.4;
​
MyParallelJob jobData = new MyParallelJob();
jobData.a = a;
jobData.b = b;
jobData.result = result;
​
// 调度作业，为结果数组中的每个索引执行一个 Execute 方法，且每个处理批次只处理一项
JobHandle handle = jobData.Schedule(result.Length, 1);
​
// 等待作业完成
handle.Complete();
​
// 释放数组分配的内存
a.Dispose();
b.Dispose();
result.Dispose();

ECS的常用API与使用方法

一些Dots独有的概念

全部概念请参照文档

World

World是管理Entity和System的基本单位，游戏中可以有多个World，每个World中的Entity只能在当前World使用（但可以将Entity转移到其他World），并且System也只能访问到当前World的Entity

Unity会在游戏启动时生成默认World，可通过World.DefaultGameObjectInjectionWorld静态方法访问，之后Unity会实例化所有的System并添加到默认World中

每个World都维护一个EntityManager和一组System，并提供创建、访问和删除System的方法，通常可以使用GetOrCreateSystem泛型方法获取或创建System

更多内容详见World

EntityManager

EntityManager管理当前World的所有Entity，可通过World.EntityManager方法访问，并提供 创建/获取/修改/销毁 Entity的方法，详见EntityManager

EntityManager的大多数方法都会导致Chunk中的结构变化，也就是Chunk中的Entity布局发生变化的情况，以下原因会导致这种变化

• 创建/删除Entity
• 向Entity中添加/删除Component
• 更改ShardComponent的值

结构变化将导致Sync points（同步点）的产生，应尽量避免这种情况

Sync points（同步点）

如果内存中产生了结构变化，例如一个Entity被移动到了其他Chunk，这个Entity所在的内存位置就可能被置空或被其他Entity填充，此时如果一个并行的Job也在对这个Entity进行操作就可能发生错误（读取不到Entity或者读取到了错误的Entity），因此Dots引入了同步点的操作

同步点是程序运行中的一个点，当同步点因为某些原因产生时，主线程会阻塞，等待所有Job执行完毕以防止可能的错误，同步点会导致性能的下降，应尽量减少同步点的产生

Dots提供了EntityCommandBuffer（实体命令缓冲区，以下简称ECB）机制来解决这类问题，ECB会将产生结构变化的命令放入队列中，在之后的某个时刻同意执行，这会将多个同步点减少到单个，同时，也可为无法访问EntityManager的Job提供操作Entity的方法

即使全程在主线程进行结构性变化的修改，使用ECB也同样比EntityManager要快，因此尽量使用ECB；另外，在多线程代码中使用ECB时，需要将其转换成可并行的形式，并在使用方法时传入Entity的Index确保ECB能以正确的顺序回放

每个World都提供数个负责维护ECB的System，其更新时机不同（具体参照ECB System），以Begin和End作为前缀，分别在每帧开始和每帧结束做命令回放，应尽量使用以提供的这些System创建ECB；使用案例如下：

struct Lifetime : IComponentData
{
    public byte Value;
}
​
partial class LifetimeSystem : SystemBase
{
    EndSimulationEntityCommandBufferSystem m_EndSimulationEcbSystem;
    protected override void OnCreate()
    {
        base.OnCreate();
        // 获取ECB System并缓存下来已备后续使用
        m_EndSimulationEcbSystem = World
            .GetOrCreateSystem<EndSimulationEntityCommandBufferSystem>();
    }
​
    protected override void OnUpdate()
    {
        // 创建一个ECB并转换为多线程模式，在多线程代码中需要使用这种转换
        var ecb = m_EndSimulationEcbSystem.CreateCommandBuffer().AsParallelWriter();
        Entities
            .ForEach((Entity entity, int entityInQueryIndex, ref Lifetime lifetime) =>
        {
            // lifetime.value归零时销毁Entity
            if (lifetime.Value == 0)
            {
                // 将entityInQueryIndex传给ECB，确保正确的回放顺序
                ecb.DestroyEntity(entityInQueryIndex, entity);
            }
            else
            {
                lifetime.Value -= 1;
            }
        }).ScheduleParallel();
​
        // 当在Job中使用ECB时，必须将该Job的Handle添加进ECB System的依赖项
        m_EndSimulationEcbSystem.AddJobHandleForProducer(this.Dependency);
    }
}

Entities

创建Entity

可以使用EntityManager创建Entity（包括ECB的形式）或将现有的GameObject（包括预制体和场景中的物体）转换为Entity

创建Entity的方式有以下几种：

• 在创建Entity时指定ComponentType
• 通过ComponentType创建Archetype或指定Archetype创建Entity
• 创建空的Entity，在之后添加Component
• 根据现有的Entity复制一个Entity，组件值也将一起复制
• 指定 数量或容器 创建或复制 多个Entity

使用EntityManager创建Entity的代码如下

//创建时指定Component
manager.CreateEntity(typeof(Translation), typeof(Rotation));
​
//创建空的Entity，之后添加Component
Entity instance = manager.CreateEntity();
manager.AddComponent(instance, typeof(Rotation));
​
//指定Archetype创建Entity
EntityArchetype archetype = manager.CreateArchetype(typeof(Translation), typeof(Rotation));
manager.CreateEntity(archetype);
​
//复制一个Entity，包括组件的值
manager.Instantiate(instance);
​
//指定数量或容器创建多个Entity
NativeArray<Entity> entities = new NativeArray<Entity>(10, Allocator.Temp);
manager.CreateEntity(archetype, entities);
manager.CreateEntity(archetype, 10);
​
//指定数量或容器复制多个Entity
manager.Instantiate(instance, entities);
manager.Instantiate(instance, 10, Allocator.Temp);

使用ECB创建Entity：

ecb.CreateEntity(archetype);
ecb.AddComponent(instance, typeof(Translation));
ecb.Instantiate(instance);

此外，还可以通过转换GameObject的方式创建Entity

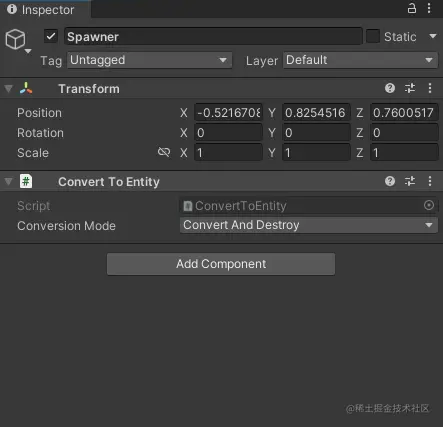

如图所示，在Gameobject上挂载ConvertToEntity脚本，运行时会自动将该物体转换为实体并添加对应的Component，例如Transform组件会转换为Translation、Rotation和Scale组件添加给转换后的Entity，挂载于物体上的自定义Component同样添加给Entity，ConvertToEntity也将应用于所有子物体

ConvertToEntity脚本只有一个Enum选项，图中的选项ConvertAndDestory表示将Gameobject转换为Entity并销毁该Gameobject，另一个选项ConvertAndInjectObject在转换后不会销毁Gameobject，Gameobject与Entity将同时存在，并且此方式不会转换子物体

此外，还可以通过在Mono脚本中实现IConvertGameObjectToEntity接口来自定义转换，IConvertGameObjectToEntity的Convert函数将应用于受ConvertToEntity影响的物体，可以在此函数中为转换后的Entity添加自定义Component，如下：

public class SpawnerAuthoring_FromEntity : MonoBehaviour, IDeclareReferencedPrefabs, IConvertGameObjectToEntity
{
    public GameObject Prefab;
    public int CountX;
    public int CountY;
​
    // 若需要将Prefab转换为Entity，则需要将Prefab添加进IDeclareReferencedPrefabs的队列中
    public void DeclareReferencedPrefabs(List<GameObject> referencedPrefabs)
    {
        referencedPrefabs.Add(Prefab);
    }
​
    // 自定义转换步骤
    public void Convert(Entity entity, EntityManager dstManager, GameObjectConversionSystem conversionSystem)
    {
        // 创建一个Component数据
        var spawnerData = new Spawner_FromEntity
        {
            // 使用GameObjectConversionSystem将Prefab转为Entity
            // Component可持有对Entity的引用
            Prefab = conversionSystem.GetPrimaryEntity(Prefab),
            CountX = CountX,
            CountY = CountY
        };
        // 为转换后的Entity添加Component
        dstManager.AddComponentData(entity, spawnerData);
    }
}

上面的代码展示了将Prefab转换为Entity的一种方法，这种方法通常用于自定义转换的流程中，转换为Entity后就可以使用EntityManager或ECB的Instance方法复制出一个新的Entity，下面展示另一种在Mono脚本中常用的转换方法：

GameObjectConversionSettings settings = new GameObjectConversionSettings(World.DefaultGameObjectInjectionWorld, GameObjectConversionUtility.ConversionFlags.AssignName);
bulletEntity = GameObjectConversionUtility.ConvertGameObjectHierarchy(bulletPrefab, settings);
var tmpEntity_1 = manager.Instance(bulletEntity);
var tmpEntity_2 = ecb.Instance(bulletEntity);

查询Entity

可以使用EntityQuery查询包含指定Component的Archetype，创建EntityQuery的方式如下

EntityQuery query = GetEntityQuery(typeof(Translation), ComponentType.ReadOnly<Rotation>());
//使用EntityQuery获取Entity填充容器
NativeArray<Entity> entityArray = query.ToEntityArray(Allocator.Temp);
//使用EntityQuery获取Component填充容器
NativeArray<Translation> translations = query.ToComponentDataArray<Translation>(Allocator.Temp);
//返回指定Entity所在的Chunk数组
NativeArray<ArchetypeChunk> archetypeChunks = query.CreateArchetypeChunkArray(Allocator.Temp);

尽量使用ComponentType.ReadOnly来表示该类型只读，因为对数据读取的访问限制较少，应用于Job时会更有效率

对于复杂的查询，可以声明EntityQueryDesc作为EntityQuery的参数，其提供更为灵活的过滤器选项

• All：Archetype中必须包含所有此项所指定的Component
• Any：Archetype中必须至少包含一种此项所指定的Component
• None：Archetype中不可包含任何此项所指定的Component

使用EntityQueryDesc作为查询选项的示例如下：

//查询包含Translation与Rotation的，包含Scale或LocalToWorld的，不包含MovementSpeed组件的Archetype
EntityQueryDesc desc = new EntityQueryDesc
{
    All = new ComponentType[] { typeof(Translation), typeof(Rotation) },
    Any = new ComponentType[] { typeof(Scale), typeof(LocalToWorld) },
    None = new ComponentType[] { typeof(MovementSpeed) }
};
GetEntityQuery(desc);
//可使用多个Desc构建Query
var query = GetEntityQuery(new EntityQueryDesc[]{desc_1, desc_2});

在System类外部时，可使用EntityManager构建EntityQuery：

var query = manager.CreateEntityQuery(typeof(Translation), ComponentType.ReadOnly<Rotation>());

Component

创建通用Component

可通过声明一个实现IComponentData的struct来创建一个普通的Component，注意尽量避免声明托管类型的数据，这将导致无法使用ECS特有的内存管理机制

//可通过GenerateAuthoringComponent特性将Component作为组件挂载于游戏物体上
[GenerateAuthoringComponent]
public struct TestComponent : IComponentData
{
    public int value;
}

此外，可通过使用GenerateAuthoringComponent特性允许Component以组件的形式挂载于GameObject上，如下图：

挂载于GameObject上的Component在该物体转换为Entity时会一并附加到转换后的Entity上，其在面板上设定的数值也会保存，注意：每个脚本只能有一个由GenerateAuthoringComponent特性修饰的Component

SharedComponent

SharedComponent是Dots对Component的独特概念，可通过struct实现ISharedComponentData声明一个SharedComponent

SharedComponent不同于普通的Component每个Entity都持有一份数据，如它的名字一样这种组件由一组Entity共享数据，也因此其并非存储在Chunk上，而是存储在其他位置（所以SharedComponent可以并且也应该用于存储托管类型数据），但SharedComponent的数据会影响Entity在Chunk上的位置

挂载于Entity上的SharedComponent也同一般的Component一样由其类型组合确定一个唯一的Archetype，并由Archetype管理存储属于该Archetype的Entity的一组Chunk，增加/删除SharedComponent同样会导致Entity所属的Archetype发生变化；但如果Entity挂载了SharedComponent，Entity还会基于SharedComponent的数据进一步分组，并由此分组将Archetype下的一组Chunk分组，不同分组的Entity存储于不同的Chunk组中

例如EntityA的SharedComponent的值为1，EntityB的值为2，那么EntityA于EntityB就将存储于不同的Chunk中，即使EntityA所在的Chunk还有剩余空间（因此使用大量的SharedComponent可能导致内存利用率不高）

普通的Component存储每个Entity独特的数据，例如世界坐标，而如果多个Entity都持有相同的数据时，就可以使用SharedComponent

可以如下的形式声明SharedComponent：

public struct TestSharedComponent : ISharedComponentData
{
    public Material material;
}

你可以在构建一个EntityQuery时使用AddSharedComponentFilter函数筛选具有指定数值SharedComponent的一组Entity（因为它们本身就存储于同一组Chunk中，所以检索效率并不差），如下：

EntityQuery entityQuery = GetEntityQuery(typeof(Translation), ComponentType.ReadOnly<Rotation>());
entityQuery.AddSharedComponentFilter(new TestSharedComponent { material = null });

注意：SharedComponent的值应该是很少更改的，若一个Entity的SharedComponent值发生改变，这个Entity就会转移到另一个数值所分组的Chunk（若没有该Chunk则新建），因此频繁的更改SharedComponent的值会导致大量的同步点产生

DynamicBufferComponent

DynamicBufferComponent（动态缓冲区组件）是一个特殊的Component，其允许挂载的Entity容纳可变数量的元素。通过实现IBufferElementData接口来定义一个DynamicBufferComponent，并在其中声明需要容纳的元素类型，如下：

[InternalBufferCapacity(10)]
public struct TestBufferComponent : IBufferElementData
{
    public int value;
}

可使用InternalBufferCapacity特性指定该缓冲区的容量，在存储的元素数量未超出该容量时缓冲区所存储的数据与其他Component一同存储在Chuck中，超出容量后会在Chunk外部开辟一块内存并将数据转移

DynamicBufferComponent也视为一个通常的Component，与其他挂载于Entity的Component共同组成该Entity所属的Archetype，但为Entity添加缓冲区与增加/删除元素需要使用一组特殊的API

可使用以下方法为Entity添加DynamicBufferComponent：

//创建时指定Archetype
manager.CreateEntity(typeof(TestBufferComponent));
//为已有的Entity添加DynamicBufferComponent
manager.AddBuffer<TestBufferComponent>(instance);
//使用ECB添加DynamicBufferComponent，由于这类操作会造成同步点，使用ECB的效率更高
ecb.AddBuffer<TestBufferComponent>(instance);

获取缓冲区的API会返回一个DynamicBuffer<T>的对象，对此对象的操作类似List<T>，此对象为引用类型，所有操作会映射到存储位置，如下：

//使用EntityManager获取缓冲区
DynamicBuffer<TestBufferComponent> buffer = manager.GetBuffer<TestBufferComponent>(instance);
//使用ECB获取缓冲区
var ecb_buffer = ecb.SetBuffer<TestBufferComponent>(instance);
buffer.Add(new TestBufferComponent { value = 1 });
buffer.RemoveAt(0);
buffer.Insert(0, new TestBufferComponent { value = 2 });
ecb_buffer.Add(new TestBufferComponent { value = 3 });
//还可通过Entities.Foreach获取缓冲区
Entities.ForEach((DynamicBuffer<TestBufferComponent> buffer) =>
{
    for (int i = 0; i < buffer.Length; i++)
    {
        buffer[i] = new TestBufferComponent { value = buffer[i].value + i };
    }
}).Schedule();

还可将获得的缓冲区重新解释为对应存储类型的泛型容器，对重新解释后的容器的操作更为便捷，并且引用与原始的数据，所有修改会同步到原始数据中，如下：

DynamicBuffer<int> intBuffer = buffer.Reinterpret<int>();
intBuffer.Add(1);

由于动态缓冲区引用于Chunk内存，因此所有涉及结构更改的操作都会使动态缓冲区的引用失效，此时应重新获取动态缓冲区，如下：

var entity1 = EntityManager.CreateEntity();
var entity2 = EntityManager.CreateEntity();
​
DynamicBuffer<MyBufferElement> buffer1
    = EntityManager.AddBuffer<MyBufferElement>(entity1);
// 此操作引起结构性变化
DynamicBuffer<MyBufferElement> buffer2
    = EntityManager.AddBuffer<MyBufferElement>(entity1);
// 导致此操作失效
buffer1.Add(17);

其他类型的Component

Dots还定义了其他独特的Component类型，如下：

• SystemStateComponent：ECS在删除Entity时不会删除SystemStateComponent于回收EntityID，用于跟踪system内部资源，并根据需要创建和销毁这些资源从而无需依赖回调
• ChunkComponent：根据ChunkComponent的数值进行Chunk分组（于SharedComponent一致），单个Chunk具有唯一值

目前还未接触到到上述组件的实际应用场景，之后会继续完善这些条目，详情可参照文档

System

可通过实现抽象类SystemBase来实现一个标准的System，SystemBase拥有类似MonoBehaviour的生命周期回调函数

• OnCreat：在创建系统时调用，类似于Start
• OnStartRunning：在第一个OnUpdate帧前执行。每次系统的恢复都会执行，类似OnEnable
• OnUpdate：每帧执行，类似Update
• OnStopRunning：在系统停止更新时执行，每次取消系统启用时或查询不到其所需要的数据时调用，在OnDestory前也会调用
• OnDestory：销毁系统时调用

其中除了OnUpdate是必须实现的回调方法，其他生命周期回调都是可选实现的，一个标准的System代码如下：

public class TestSystem : SystemBase
{
    protected override void OnUpdate() { }
}

一个System最主要的功能就是迭代其所需的Entity并更新Component数据，Dots提供了几种迭代Entity的方式

Entities.Foreach

Entitie.Foreach是在System中最常见的的迭代方式，由SystemBase提供，其依靠Lambda表达式执行，根据Lambda参数类型构建EntityQuery并由此获取到所需的Entity，如下所示：

protected override void OnUpdate()
{
    // 获取同时具有Translation和Velocity组件的Entity，并根据速度每帧更新位置
    Entities
        .ForEach((ref Translation translation, in Velocity velocity) =>
        {
            translation.Value += velocity.Value;
        }).Schedule();
}

Lambda表达式的参数必须由ref或in关键字修饰，使用ref关键字修饰的Component具有读写权限，使用in关键字修饰的只有读权限，尽量对无需修改数据的Component给予只读权限能够更有效的执行Job

上文使用Schedule运行，这实际上构建了一个Job来进行多线程运行，Foreach提供了三种可选的执行方式：

• Run：立即在主线程执行
• Schedule：构建一个Job并开始多线程调度
• ScheduleParallel：根据Chunk数量构建Job并开始调度，每个Job处理一个Chunk

可通过添加数个With语句来增加Lambda表达式构建的EntityQuery条件，于EntityQueryDesc相似：

• WithAll： 除了Lambda表达式中指定的Component类型，搜索的Entity必须包含WithAll包含的类型
• WithAny： 搜索的Entity必须包含WithAny中至少一种Component
• WithNone： 搜索的Entity必须不可包含WithNone中的所有Component种类
• WithChangeFilter： 仅搜索自上次更新以来可能被更改了Component数据的Entity（只要被可写访问就被标记为已更改，无论是否确实更改了数据）
• WithSharedComponentFilter： 搜索具有指定SharedComponent数值的Entity
• WithStoreEntityQueryInField： ：将Entitie.Foreach所构建的EntityQuery缓存到本地，这个步骤会在创建系统时（而不是执行Foreach时）执行，因此可以通过提前缓存的EntityQuery获取一些信息，例如查询即将迭代的Entity数量

With语句的使用如下：

EntityQuery query = default(EntityQuery);
int num = query.CalculateEntityCount();
Entities
    .WithAll<LocalToWorld>()
    .WithAny<LocalToParent, Scale>()
    .WithNone<RenderBuffer>()
    .WithChangeFilter<Translation>()
    .WithSharedComponentFilter<TestSharedComponent>(new TestSharedComponent { material = null })
    .WithStoreEntityQueryInField(ref query)//必须使用ref关键字修饰
    .ForEach((ref Translation tran, in Rotation rota) =>
    {
​
    }).Schedule();

此外，Entities.Foreach还提供了另外的一些With语句用来设置某些选项：

• WithName：将根据Foreach生成的Job设置为指定的名字，方便在Debug时找到此Job

• WithoutBurst：Foreach生成的Job默认使用Burst，可使用此项关闭Burst编译来使用一些Burst不支持编译的代码（例如访问托管资源）

• WithBurst(FloatMode, FloatPrecision, bool) ：设置Burst编译的选项

  • floatMode：设置浮点数优化模式，默认使用Strict，详见文档
  • floatPrecision：设置浮点数精度，详见文档
  • synchronousCompilation：是否立即编译函数而不是调度时编译

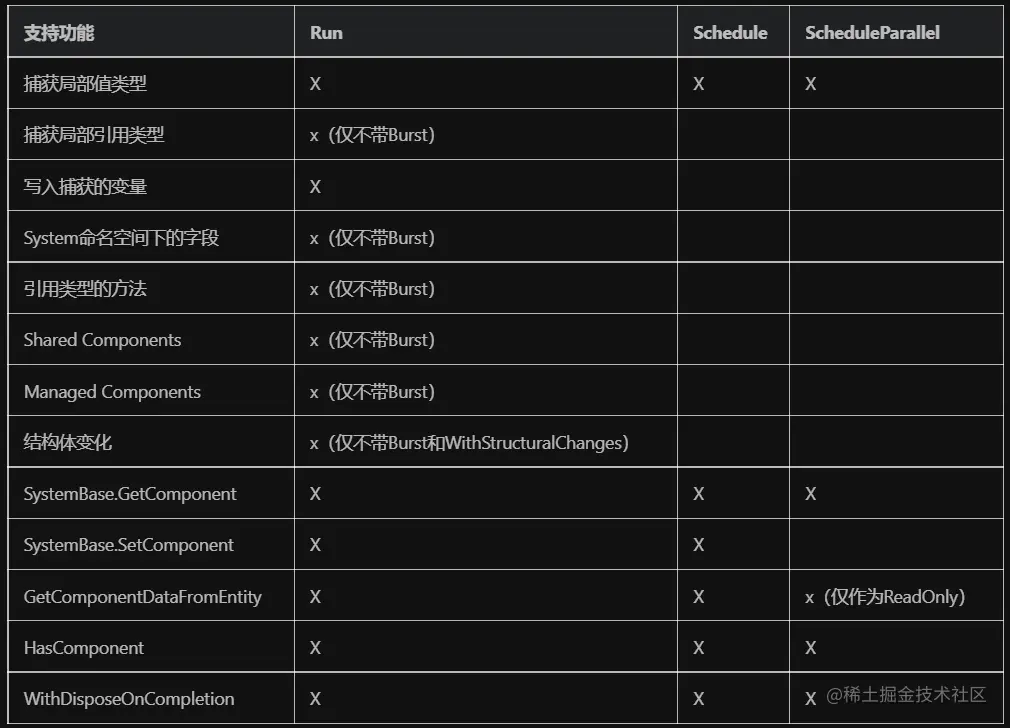

下图展示了Entities.Foreach支持的功能以及使用Burst编译所不支持的功能：

除了Component之外还可将一些特殊的参数用于Lambda表达式，代表当前处理的Entity的一些属性，这些参数不用ref或in参数修饰

• Entity entity：当前处理的Entity
• int entityInQueryIndex：当前处理的Entity在搜索出的所有Entity中的索引值，一般用于ECB添加命令
• int nativeThreadIndex：当前执行的线程的索引值，当使用Run()运行在主线程时始终为0

使用这些参数的场合，除了Entity不用指定特定的名称，其他的参数必须指定为上文的名称

Job.WithCode

SystemBase提供了Job.WithCode方法来简便的创建和调度单个Job，Job.WithCode使用单个无参数于返回值的方法构建一个Job（一般使用Lambda表达式），并使用Run()方法在主线程执行或Schedule()方法作为一个Job开始调度

当使用Run()方法在主线程执行时，可以将数据存储在本地，若作为Job执行，则于一般Job相同，只能使用NativeContainer或blittable类型来缓存数据，当然，也可以向NativeContainer存储数据作为返回值

一个标准的Job.WithCode如下：

public class RandomSumJob : SystemBase
{
    private uint seed = 1;
​
    protected override void OnUpdate()
    {
        Random randomGen = new Random(seed++);
        NativeArray<float> randomNumbers
            = new NativeArray<float>(500, Allocator.TempJob);
​
        Job.WithCode(() =>
        {
            for (int i = 0; i < randomNumbers.Length; i++)
            {
                randomNumbers[i] = randomGen.NextFloat();
            }
        }).Schedule();
​
        // To get data out of a job, you must use a NativeArray
        // even if there is only one value
        // 想要在job外获取data，你必须使用一个本地化数组
        // 即使他只有一个值
        NativeArray<float> result
            = new NativeArray<float>(1, Allocator.TempJob);
​
        Job.WithCode(() =>
        {
            for (int i = 0; i < randomNumbers.Length; i++)
            {
                result[0] += randomNumbers[i];
            }
        }).Schedule();
​
        // This completes the scheduled jobs to get the result immediately, but for
        // better efficiency you should schedule jobs early in the frame with one
        // system and get the results late in the frame with a different system.
        // 这个语句会立即完成调度来获取结果，但是为了更好的效率，你应该在这一帧的早些时候使用一个system调度这个job，并且在这一帧的晚些时候使用另一个system获取结果
        this.CompleteDependency();
        UnityEngine.Debug.Log("The sum of "
            + randomNumbers.Length + " numbers is " + result[0]);
​
        randomNumbers.Dispose();
        result.Dispose();
    }
}

SystemBase默认使用其Dependency属性管理当前System中多线程代码的依赖关系，SystemBase会按照Entities.Foreach和Job.WithCode出现的顺序将构建出的Job添加进Dependency中（如果它们使用多线程形式运行）
