Echart图表tooltip轮播显示案例

346 阅读2分钟

我们在日常工作中会接触到Echart图表相关需求,当我们鼠标移入到图表每个item上时,会有tooltip提示,来展示当前item的相关信息,为了更好的展示,我们有时候也需要tooltip不停的去轮播显示tooltip,这样以来我们就需要对tooltip轮播显示做对应的逻辑处理。

相关的源码如下:

1. demo.html:

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
			.chart {
				position: absolute;
				height: 500px;
				width: 800px;
			}
    </style>
</head>
<body>
	<div id="container" style="width: 600px;height:400px;"></div>
	<script src="https://cdn.bootcdn.net/ajax/libs/echarts/5.2.2/echarts.common.js"></script>
	<script src="./js/loop-tip.js"></script>
	<script type="text/javascript">
		// 用于清除定时器
		var tootipTimer = null;
		// X轴数据
		var xAxisData = ['1月', '2月', '3月', '4月', '5月', '6月', '7月', '8月', '9月', '10月', '11月', '12月'];
		// 需要渲染的series数据
		var seriesData = [2.0, 4.9, 7.0, 23.2, 25.6, 76.7, 135.6, 162.2, 32.6, 20.0, 6.4, 3.3];
		// 基于准备好的dom,初始化echarts实例
		var myChart = echarts.init(document.getElementById('container'));
		// 指定图表的配置项和数据
		var chartOption = {
			tooltip: {
				trigger: 'axis'
			},
			xAxis: [
				{
					type: 'category',
					data: xAxisData,
					axisPointer: {
						type: 'shadow'
					}
				}
			],
			yAxis: [
				{
					type: 'value',
					name: '降水量',
					axisLabel: {
						formatter: '{value} ml'
					}
				},
			],
			series: [
				{
					name: '蒸发量',
					type: 'bar',
					itemStyle: {
						// 柱状图的颜色,渐变色
						color: new echarts.graphic.LinearGradient(
							0, 0, 0, 1,
							[
								{ offset: 0, color: '#83bff6' },
								{ offset: 0.5, color: '#188df0' },
								{ offset: 1, color: '#188df0' }
							]
						)
					},
					data: seriesData
				},
			]
		};
		// 使用刚指定的配置项和数据显示图表
		myChart.setOption(chartOption);
		// 可调用clearLoop方法,清除定时器
		tootipTimer && tootipTimer.clearLoop();
		tootipTimer = null;
		// 调用轮播的方法
		tootipTimer = window.loopShowTooltip(myChart, chartOption, {
			interval: 1000, // 轮播间隔时间
			loopSeries: true // 是否开启轮播循环
		});
	</script>
</body>
</html>

2.loop-tip.js

window.loopShowTooltip = function (chart, chartOption, options) {
    var defaultOptions = {
      interval: 2000,
      loopSeries: false,
      seriesIndex: 0,
      updateData: null
    };
    if (!chart || !chartOption) {
      return {};
    }
    var dataIndex = 0; // 数据索引,初始化为-1,是为了判断是否是第一次执行
    var seriesIndex = 0; // 系列索引
    var timeTicket = 0;
    var seriesLen = chartOption.series.length; // 系列个数
    var dataLen = 0; // 某个系列数据个数
    var chartType; // 系列类型
    var first = true;

    if (options) {
      options.interval = options.interval || defaultOptions.interval;
      options.loopSeries = options.loopSeries || defaultOptions.loopSeries;
      options.seriesIndex = options.seriesIndex || defaultOptions.seriesIndex;
      options.updateData = options.updateData || defaultOptions.updateData;
    } else {
      options = defaultOptions;
    }

    // 如果设置的seriesIndex无效,则默认为0
    if (options.seriesIndex < 0 || options.seriesIndex >= seriesLen) {
      seriesIndex = 0;
    } else {
      seriesIndex = options.seriesIndex;
    }
    // 开始轮播
    function autoShowTip() {
      function showTip() {
        // 判断是否更新数据
        if (dataIndex === 0 && !first && typeof options.updateData === "function") {
          options.updateData();
          chart.setOption(chartOption);
        }

        var series = chartOption.series;
        chartType = series[seriesIndex].type; // 系列类型
        dataLen = series[seriesIndex].data.length; // 某个系列的数据个数

        var tipParams = {seriesIndex: seriesIndex};
        switch (chartType) {
          case 'map':
          case 'pie':
          case 'chord':
            tipParams.name = series[seriesIndex].data[dataIndex].name;
            break;
          case 'radar': // 雷达图
            tipParams.seriesIndex = seriesIndex;
            tipParams.dataIndex = dataIndex;
            break;
          default:
            tipParams.dataIndex = dataIndex;
            break;
        }

        if (chartType === 'pie' || chartType === 'radar') {
          // 取消之前高亮的图形
          chart.dispatchAction({
            type: 'downplay',
            seriesIndex: options.loopSeries ? (seriesIndex === 0 ? seriesLen - 1 : seriesIndex - 1) : seriesIndex,
            dataIndex: dataIndex === 0 ? dataLen - 1 : dataIndex - 1
          });

          // 高亮当前图形
          chart.dispatchAction({
            type: 'highlight',
            seriesIndex: seriesIndex,
            dataIndex: dataIndex
          });
        }

        // 显示 tooltip
        tipParams.type = 'showTip';
        chart.dispatchAction(tipParams);

        dataIndex = (dataIndex + 1) % dataLen;
        if (options.loopSeries && dataIndex === 0 && !first) { // 数据索引归0表示当前系列数据已经循环完
          seriesIndex = (seriesIndex + 1) % seriesLen;
        }

        first = false;
      }
      showTip();
      timeTicket = setInterval(showTip, options.interval);
    }

    // 关闭轮播
    function stopAutoShow() {
      if (timeTicket) {
        clearInterval(timeTicket);
        timeTicket = 0;
        if (chartType === 'pie' || chartType === 'radar') {
          // 取消高亮的图形
          chart.dispatchAction({
            type: 'downplay',
            seriesIndex: options.loopSeries ? (seriesIndex === 0 ? seriesLen - 1 : seriesIndex - 1) : seriesIndex,
            dataIndex: dataIndex === 0 ? dataLen - 1 : dataIndex - 1
          });
        }
      }
    }

    var zRender = chart.getZr();

    function zRenderMouseMove(param) {
      if (param.event) {
        // 阻止canvas上的鼠标移动事件冒泡
        param.event.cancelBubble = true;
      }
      stopAutoShow();
    }

    // 离开echarts图时恢复自动轮播
    function zRenderGlobalOut() {
      if (!timeTicket) {
        autoShowTip();
      }
    }

    // 鼠标在echarts图上时停止轮播
    chart.on('mousemove', stopAutoShow);
    zRender.on('mousemove', zRenderMouseMove);
    zRender.on('globalout', zRenderGlobalOut);
    autoShowTip();
    return {
      clearLoop: function () {
        if (timeTicket) {
          clearInterval(timeTicket);
          timeTicket = 0;
        }
        chart.off('mousemove', stopAutoShow);
        zRender.off('mousemove', zRenderMouseMove);
        zRender.off('globalout', zRenderGlobalOut);
      }
    };
  };

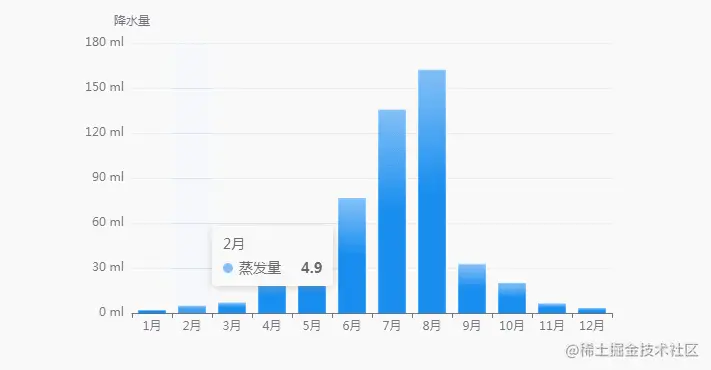

3.效果:

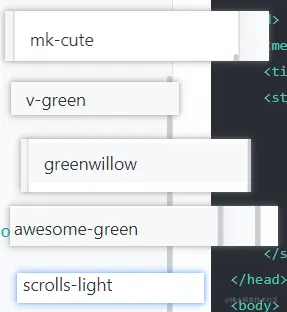

最后分享下掘进编辑器中个人觉得好看的主题:
