1、西门子840D SL采集828D系统架空 （免开OPCUA也可以采集）

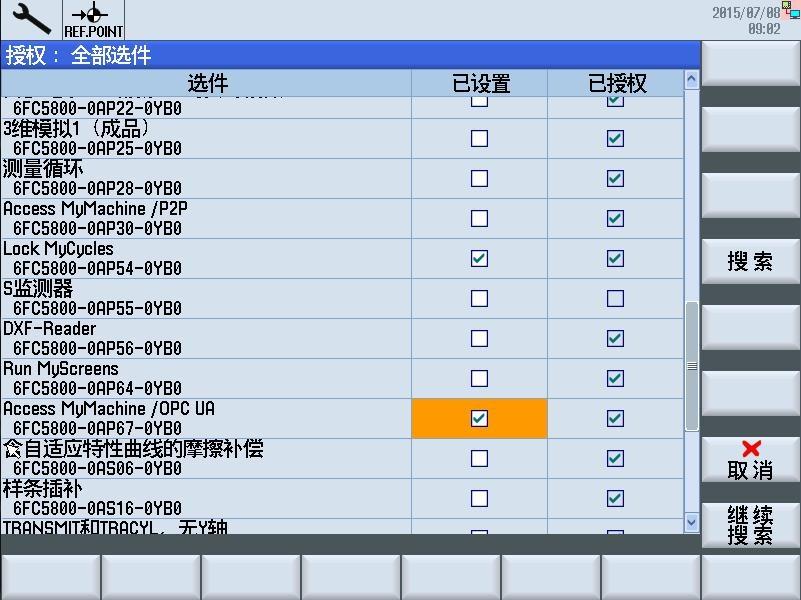

我公司对于 西门子系统840D SL/828D,网卡可以直接采集X127/X130数据，可以不开通相关协议，当然开通协议也是支持的，方便快速设置。 官方采用以太网进行数据采集,高档西门子系统840D SL/828D，在4.5版本后都集成了最新工业协议OPCUA，OPCUA是一个开放标准工业协议，一般需要联系西门子把该协议授权（费用3千左右人民币）打开，数据采集完全满足我们需求，包括状态、设备运行参数、PLC点位、刀具参数、加工参数。等等。

2、西门子840D/810D系列系统

1）采用以太网进行数据采集。通常要求西门子840D系列系统采用PCU50的人机计算机，WindowsNT4.0和WindowsXP操作系统，采用以太网卡进行数据采集。在PCU50上安装采集软件，如西门子采用OPCDA接口或DDE技术进行数据采集。

#    <table><tr><td bgcolor=#7FFF00>苏州云沃嘉 www.yun-360.com ,service@yun-360.com
#     西门子CNC数据采集（免授权采集，免开OPC UA）840D采集，840DSL采集， 828D采集，810D采集，西门子没有网口的设备         也能采集能提供完整的采集方案。840DSL扫条码下载程序，828D远程修改刀补，840DSL远程控制，项目该方案在全球MDC采        中应用，已经应用各大国企，军工行业。
#      非常稳定可靠，为MDC采集稳定运行提供安全保障”</td></tr></table>


2）再有采用PLC通信的方式。就是通过对西门子840D系统机床的S7-300/S7-200的PLC进行远程访问，从而对机床的一部分数据进行采集。该方式与数控系统的人机单元没有要求。但机床的PLC因与具体的机床相关联，需要对每一台机床的PLC都比较熟悉，才能保证机床的正常运转不受影响。
![file](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/8c52103595414f4a8afb077e14c013ab~tplv-k3u1fbpfcp-zoom-1.image)

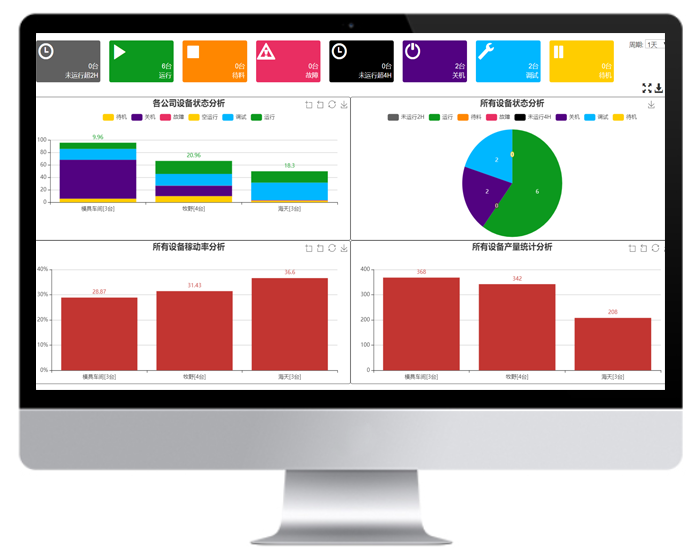

# 3、数据采集展示分析
![file](https://p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/b37120f4af644c639e0b2a7f9391fa2f~tplv-k3u1fbpfcp-zoom-1.image)


3）对西门子中低档系统如802D、802Dsl、828D（版本较低的）、808\802C、802S等机床都是采用访问PLC(S7-200)方法。可以通过西门子内部协议，如S7协议（网口）， MPI接口 PPI串口协议进行访问。
