在 VSync信号到来后，系统图形服务会通过 CADisplayLink 等机制通知 App，App 主线程开始在CPU中计算显示内容。随后 CPU 会将计算好的内容提交到 GPU 去，由GPU进行变换、合成、渲染。随后 GPU 会把渲染结果提交到帧缓冲区去，等待下一次 VSync 信号到来时显示到屏幕上。由于垂直同步的机制，如果在一个 VSync 时间内，CPU 或者 GPU 没有完成内容提交，则那一帧就会被丢弃，等待下一次机会再显示，而这时显示屏会保留之前的内容不变。所以可以简单理解掉帧为过时不候

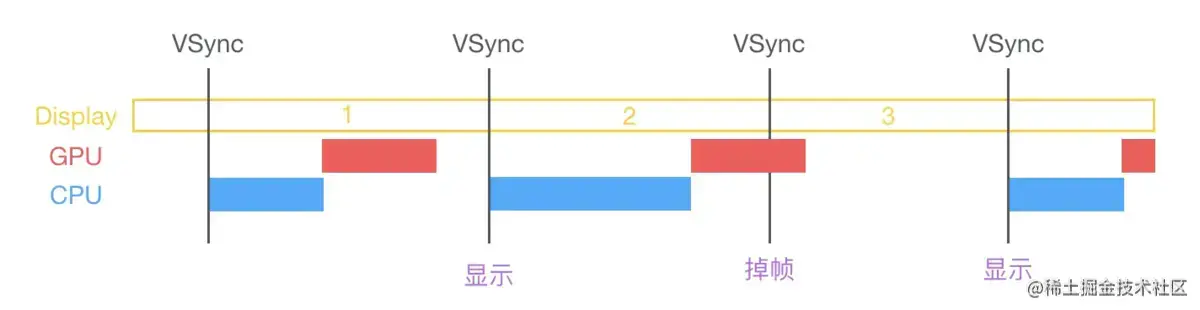

如下图所示，是一个显示过程，第1帧在VSync到来前，处理完成，正常显示，第2帧在VSync到来后，仍在处理中，此时屏幕不刷新，依旧显示第1帧，此时就出现了掉帧情况，渲染时就会出现明显的卡顿现象

从图中可以看出，CPU和GPU不论是哪个阻碍了显示流程，都会造成掉帧现象，所以为了给用户提供更好的体验，在开发中，我们需要进行卡顿检测以及相应的优化

卡顿监控

卡顿监控的方案一般有两种：

• FPS监控：为了保持流程的UI交互，App的刷新拼搏应该保持在60fps左右，其原因是因为iOS设备默认的刷新频率是60次/秒，而1次刷新（即VSync信号发出）的间隔是 1000ms/60 = 16.67ms，所以如果在16.67ms内没有准备好下一帧数据，就会产生卡顿
• 主线程卡顿监控：通过子线程监测主线程的RunLoop，判断两个状态（kCFRunLoopBeforeSources 和 kCFRunLoopAfterWaiting）之间的耗时是否达到一定阈值

FPS监控

FPS的监控，参照YYKit中的YYFPSLabel，主要是通过CADisplayLink实现。借助link的时间差，来计算一次刷新刷新所需的时间，然后通过 刷新次数 / 时间差 得到刷新频次，并判断是否其范围，通过显示不同的文字颜色来表示卡顿严重程度。代码实现如下：

class CJLFPSLabel: UILabel {

    fileprivate var link: CADisplayLink = {
        let link = CADisplayLink.init()
        return link
    }()

    fileprivate var count: Int = 0
    fileprivate var lastTime: TimeInterval = 0.0
    fileprivate var fpsColor: UIColor = {
        return UIColor.green
    }()
    fileprivate var fps: Double = 0.0

    override init(frame: CGRect) {
        var f = frame
        if f.size == CGSize.zero {
            f.size = CGSize(width: 80.0, height: 22.0)
        }

        super.init(frame: f)

        self.textColor = UIColor.white
        self.textAlignment = .center
        self.font = UIFont.init(name: "Menlo", size: 12)
        self.backgroundColor = UIColor.lightGray
        //通过虚拟类
        link = CADisplayLink.init(target: CJLWeakProxy(target:self), selector: #selector(tick(_:)))
        link.add(to: RunLoop.current, forMode: RunLoop.Mode.common)
    }

    required init?(coder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }

    deinit {
        link.invalidate()
    }

    @objc func tick(_ link: CADisplayLink){
        guard lastTime != 0 else {
            lastTime = link.timestamp
            return
        }

        count += 1
        //时间差
        let detla = link.timestamp - lastTime
        guard detla >= 1.0 else {
            return
        }

        lastTime = link.timestamp
        //刷新次数 / 时间差 = 刷新频次
        fps = Double(count) / detla
        let fpsText = "(String.init(format: "%.2f", fps)) FPS"
        count = 0

        let attrMStr = NSMutableAttributedString(attributedString: NSAttributedString(string: fpsText))
        if fps > 55.0 {
            //流畅
            fpsColor = UIColor.green
        }else if (fps >= 50.0 && fps <= 55.0){
            //一般
            fpsColor = UIColor.yellow
        }else{
            //卡顿
            fpsColor = UIColor.red
        }

        attrMStr.setAttributes([NSAttributedString.Key.foregroundColor: fpsColor], range: NSMakeRange(0, attrMStr.length - 3))
        attrMStr.setAttributes([NSAttributedString.Key.foregroundColor: UIColor.white], range: NSMakeRange(attrMStr.length - 3, 3))

        DispatchQueue.main.async {
            self.attributedText = attrMStr
        }
    }

}
