1. 简介
ER图是由实体、实体的属性、实体之间的关系组成的图形，描述现实世界的改练模型。
2. 作用
ER图主要的作用是帮助工程师设计数据库，能清晰地清楚数据库需要添加什么表，表里面需要什么字段，字段需要什么类型，能知道概念和表之间的关系，也清楚实体与实体之间的关系需不需要增加新表。
数据库的设计往往是软件工程中的一个重点。出于数据的冗余和数据的查询性能的考虑，工程师需要花时间精力设计数据库表的字段、表的拆分。
数据库的设计往往影响软件的设计，考虑服务器的内存，工程师把数据库的冗余降低，但往往会面临数据库查询性能的问题，所以不得不增加冗余字段提高查询性能。一旦数据库表设计完成，软件中类的属性也确定，所以为什么说数据库的设计会影响软件的设计。
3. 元素

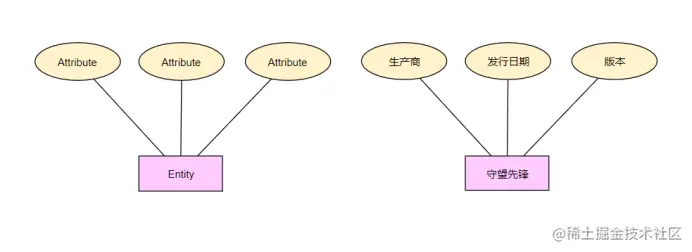

3.1. 实体（Entity）
实体可以表示具体的人或事物，也可以抽象的概念或联系。
从数据库的角度理解，实体就是数据库表，对应软件软件工程所提到的类。
弱实体（Weak Entity）：实体A对于实体B具有很强的依赖联系，且实体A主键的一部分或全部从实体B中获得，则称实体A为弱实体。其中实体B为强实体或依赖于其他强实体的弱实体。
3.2. 属性（Attribute）
实体的特性，一个实体可拥有多个属性。
从数据库中的角度理解，其实就是数据库表的字段。
3.3. 关系（Relationship）

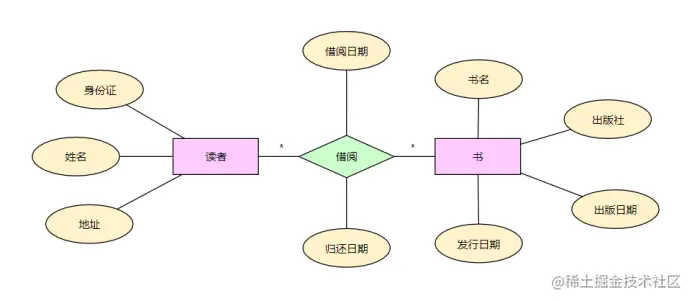

反应实体与实体之间的动作，如拥有、使用、安装等等。实体与实体之间的关系往往存在一般性约束，有一对一、一对多、多对多。
在数据库中，联系通过外键建立，关系也可以产生数据库表，也可以产生属性。
4. 一般性约束
4.1. 一对一（1 : 1）
实体集合A的每个实体有且仅有一个实体集合B中实体对应，反过来一样，则实体集合A和实体集合B是一对一的关系。
荔枝：一个家族有且仅有一个族长，一个族长只属于一个家族，则家族和族长是一对一的关系。
4.2. 一对多（1 : n）
实体集合A的每个实体有一个或多个实体集合B中实体对应，而实体集合B的每个实体有且仅有一个实体集合A中实体对应，则实体集合B和实体集合A是一对多的关系。
荔枝：一个部门有多个部门，一个员工只属于一个部门，则部门和员工是一对多的关系。
4.3. 多对多（m : n）
实体集合A的每个实体有一个或多个实体集合B中实体对应。反过来一样，则实体集合A和实体集合B是多对多的关系。
荔枝：一款游戏有多名玩家，一名玩家可以玩各种各样的游戏，则游戏和玩家是多对多的关系。
备注：如果想要了解其他UML图形，可以到小编主页的UML专栏查找。
