1. 简介
部署图是描述系统执行架构和将工件分配给系统元素的结构图。简单来说，部署图描述软件和硬件的物理架构，描述软件安装在什么硬件上。
部署图提供了一种简化的部署模型，满足大多数现代应用程序的需要。如果需要更复杂的部署模型，可以通过概要文件或元模型扩展包，以表示特定的硬件、软件环境。
2. 作用
-
捕获系统的逻辑、物理元素，描述软件和硬件的组成关系。
-
描述系统的逻辑和物理元素的分配情况。
-
描述软件和硬件的配置和部署方式。
3. 元素
l 工件（Artifact）：软件开发过程或系统操作使用或产生的一些（通常是可重新定义的）信息项。比如模型文件、源文件、脚本、可执行文件、数据库表、开发可交付成果、字处理文档和邮件消息等等。

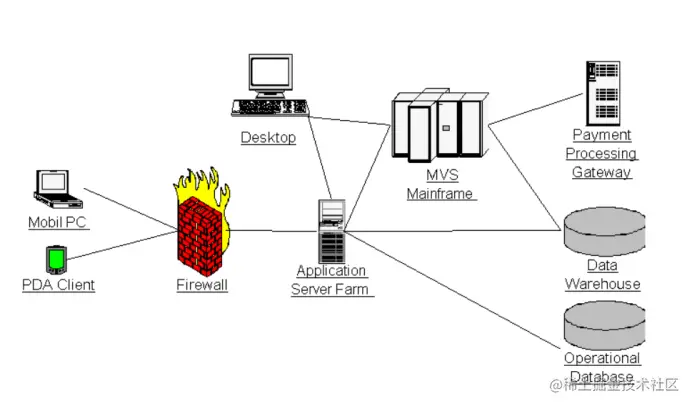

- 节点（Node）：表示硬件设备或软件执行环境，将部署目标的抽象概念具体化，使用通信路径连接到任意复杂的系统中，可以嵌套。

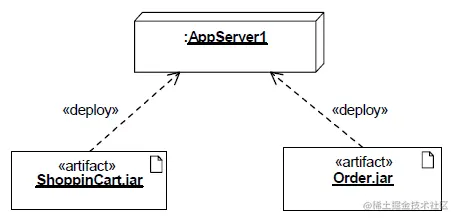

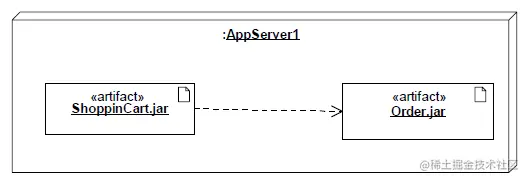

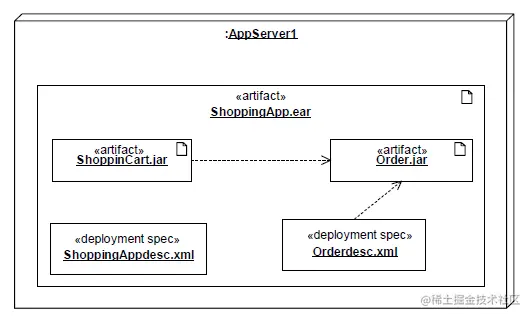

- 部署（Deployment）

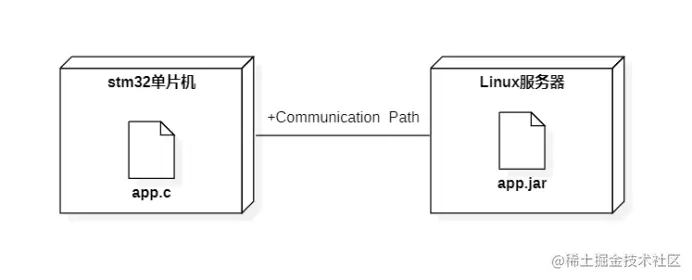

- 通讯路径（Communication Path）
