前言

在 android 中只要对象实现了 Parcelable 接口就可以使用 binder 进行传递。下面是一个 aidl 生成的 java 示例，可以看出是如何传递的：

Bitmap 传递

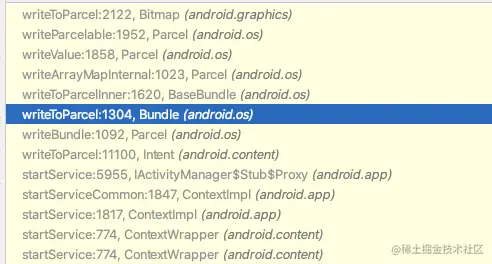

所有人都知道通过 Intent 传 bitmap 时很大可能报 TransactionTooLargeException 异常。但 bitmap 本身又实现了 Parceable 接口，理论上是可以通过 binder 传递的。下面是通过 startService() 传输 bitmap 时的调用流程

上图中一共有两个核心点。一个是 ContextImpl#startServiceCommon()

// service 为 Intent 对象
service.prepareToLeaveProcess(this);
// Intent.prepareToLeaveProcess() 方法
setAllowFds(false); // 最终会将 false 传递到 Intent 内部的 bundle 中

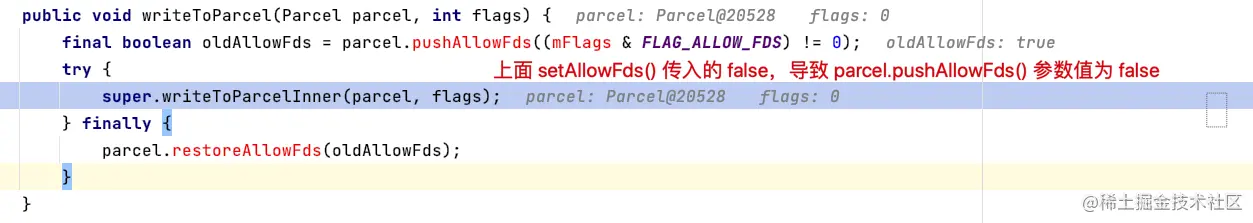

第二点是 Bundle#writeToParcel()，这里面的 parcel 就是通过 aidl 一路传递下来的 parcel 对象

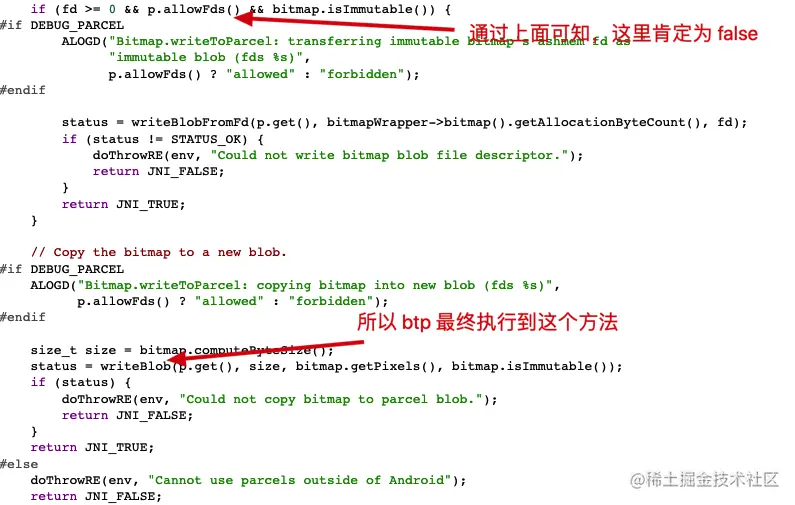

从第一张截图看出 btp 的传递入口在 Bitmap#writeToParcel() 中，该方法调用了 nativeWriteToParcel()，同时会将上面的 Parcel 对象传递到 native 层。在 native 层是 Bitmap.cpp 中的 Bitmap_writeToParcel() 方法

最核心的逻辑就是调用了最下面的 writeBlob()

跨进程传 bitmap

既然已经知道了 bitmap 在 startActivity/startService 时无法传输的因为是系统禁用了 fd 的传输，而 bitmap 本身是可以跨进程的(借助 ashmem)。同时 ibinder 对象也可以跨进程传输(传的是地址)，且不受 startActivity/startService() 限制。那么通过 startActivity/startService 传输一个 IBinder 对象，再通过 ibinder 对象获取 bitmap(此时会绕过对 fd 的禁用), 就可以跨进程传输 btp 了。说到底，上面其实是 aidl 的自我实现版

首先定义一个 IBinder 对象

// Binder 实现了 IBinder 接口，同时作了一些处理，所以这里使用 Binder
abstract class TestItf : Binder() {
    abstract fun btp(): Bitmap
}

其实把 ibinder 对象传到其他进程

// 以 startActivity 为例
startActivity(Intent(this, SecondActivity::class.java).apply {
    putExtra("aa", "aa")
    // 新建 Bundle() 对象，因为 Intent 无法直接传输 IBinder 对象
    val b = Bundle()
    b.putBinder("btpKey", object : TestItf() {
        // 重写该方法，因为跨进程调用时当前 IBinder 对象该方法首先收到请求
        // 并且应该在该方法中根据请求 code 调用不同的方法
        // 这里为了简单，不区分 code 了
        override fun onTransact(
            code: Int,
            data: Parcel,
            reply: Parcel?,
            flags: Int
        ): Boolean {
            // 写到对方传递的 Parcel 中，相当于写完调用进程
            reply?.writeParcelable(btp(), 0)
            super.onTransact(code, data, reply, flags)
            // 这里要返回 true，表示本次调用成功
            return true
        }

        override fun btp(): Bitmap {
            return BitmapFactory.decodeResource(resources, R.drawable.tt)
        }
    })
    // 将 Bundle 塞到 intent 中
    putExtras(b)
})

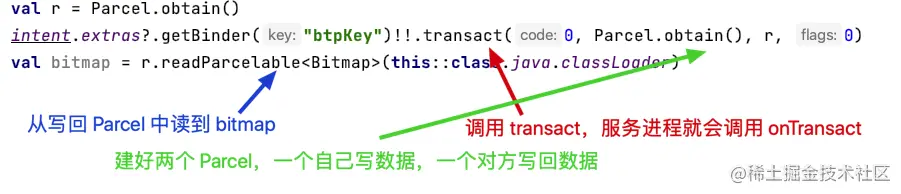

对方进程逻辑如下：

IBinder 传递

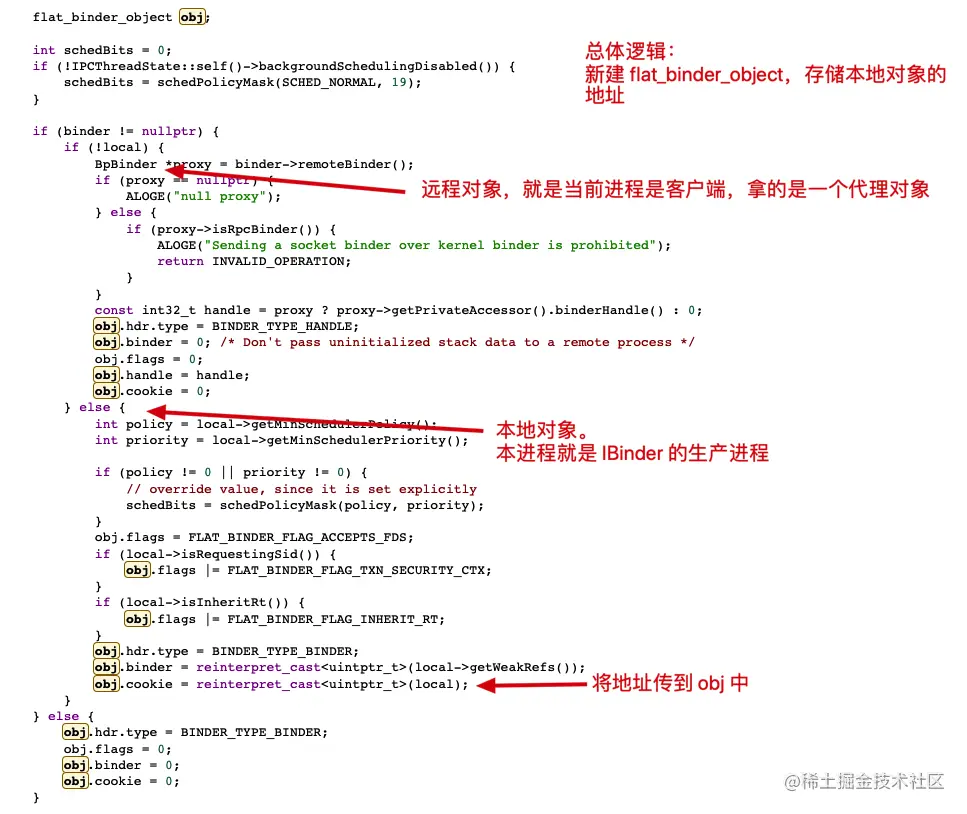

查看 Parcel 中的 write 系列方法可以发现，除了常用的类型及 Parcelable 的子类外，还可以直接传输 IBinder/IInterface 对象，这两个并没有实现 Parcelable 接口。传送 IBinder/IInterface 最终都是调用了 nativeWriteStrongBinder，它最终会调用 Parcel::writeStrongBinder()，内部调用的是 Parcel::flattenBinder()

总结

从上面可以看出，IBinder 对象跨进程传输时其实传输的是地址。

从前面也可以知道，binder 驱动会建立一个 binder_node 引用该地址，使用进程使用 binder_ref 指向 binder_node。使用时通过 binder_ref 找到 binder_node 从而拿到实际地址，再转成指针形式就可以调用 IBinder 对象的方法

fd 的传输

在传递 bitmap 时说过它实质上传递的是文件描述符 fd，目标进程使用 fd 可以读取到 bitmap 的实际数据。所以这里有必要说一下 fd 的传输原理，这样才能明白为什么对方进程可使用 fd 读取到 bitmap 数据。

我们知道，fd 实质是数组下标，数组元素的类型是 file*。调用 open() 方法打开某个文件时，会生成一个 file 对象，这些 file 对象由系统维护，各进程共享。

所以 fd 的传输很简单：在调用进程中通过 fd 拿到对应的 file 指针，再从目标进程中申请一个 fd，然后将 fd 与 file 指针进行绑定，并将申请到的 fd 返回给目标进程，这样目标进程使用该 fd 就可读取到调用进程想要传递的数据。毕竟两个 fd 指向的是同一个 file，内容肯定是一样的。

从上面也可看出，目标进程拿到的 fd 与调用进程传递的 fd 很可能不一样，但两者指向系统级的同一个文件。

Flattenable 对象

只有 native 层有该接口，java 层没有

翻看 Parcel.cpp 代码可以发现除了上面两种类型外，还可以传递 Flattenable 对象，具体示例可参考 GraphicBuffer

传输的具体流程如下：

上面地 FlattenableHelper 可以理解为一个代理对象，所有方法的调用基本上都直接转发到传入的 val 参数中。

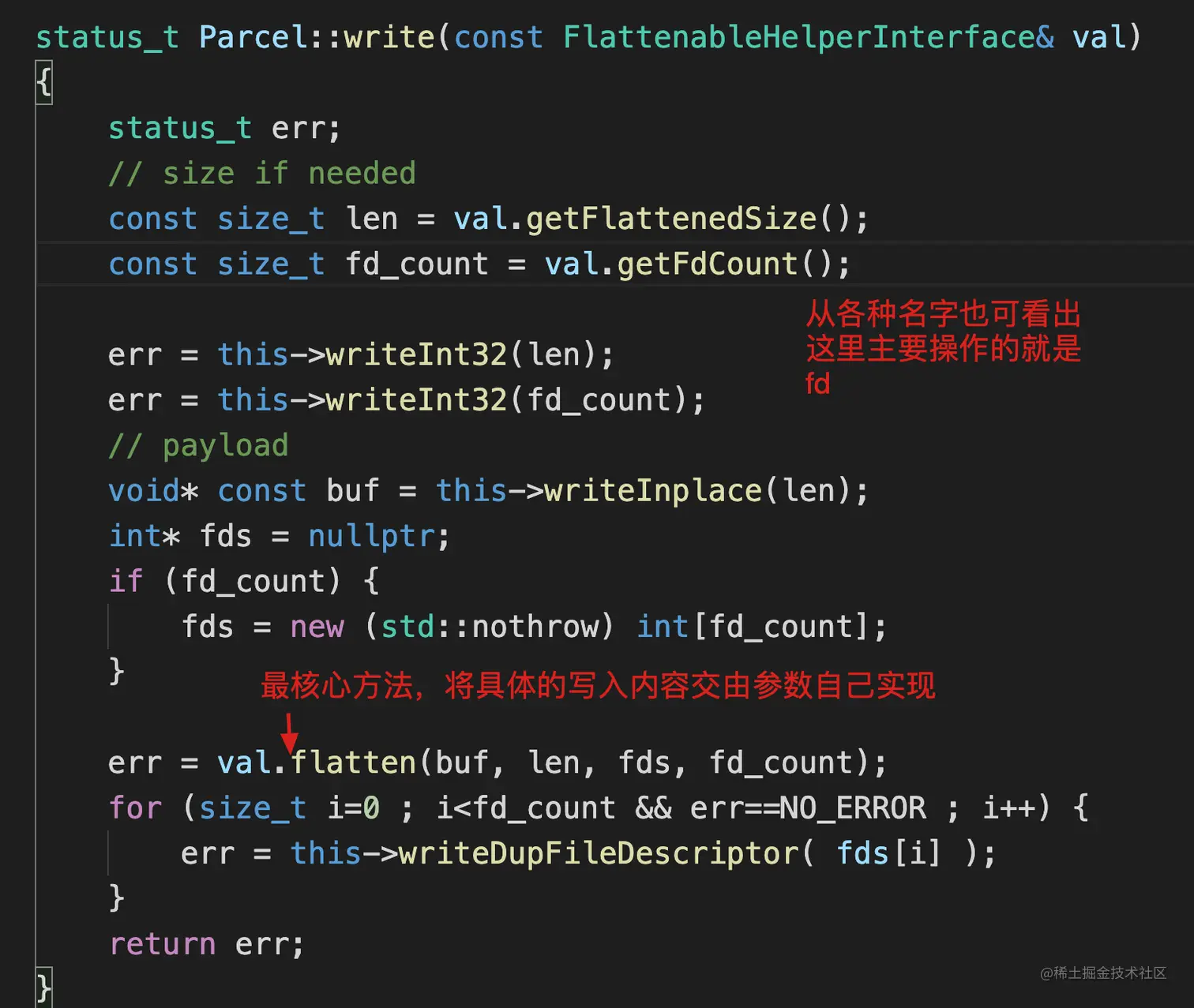

继续跟踪上面代码：

从上面内容可以看出，对 Flattenable 对象的传输，主要由对象自身的 flatten 方法实现。同样，基于常识 Flattenable 对象的反序列化交由对象的 unflatten 方法实现
