前言

最近学习360奇舞团团长月影的前端可视化课程，其中有一课使用向量法绘制一棵二叉树，于是我跟随老师的思路综合自己的做法将一棵二叉树绘制在了Canvas画布上。在利用代码实现出二叉树之前，首先得要回顾一下以前学习的知识：平面直角坐标系、二维向量变换、深度优先遍历二叉树。

构建一个平面直角坐标系

数学上的平面直角坐标系与Canvas上的坐标系有点不同，坐标系是x轴向上为正，向下为负，而Canvas上的坐标系x轴向下为正，向上为负。为了能更好的利用我们所熟知的向量知识在Canvas上进行绘制，因此我们需要将Canvas坐标系进行一次变换。

const canvas = document.querySelector('canvas').getContext('2d')
canvas.translate(301, 301) // 将画布向x，y方向各偏移300，画布的(300，300)点定为平面直角坐标系的零点(0,0)
canvas.scale(1, -1) // 将画布上下反转变换，x方向朝上为正，朝下为负

定义一个单位向量

本次二叉树是通过向量变换来进行绘制的，因此需要定义一个向量类。向量指具有大小和方向的量，利用它可以表示Canvas的绘制路径。

/**
 * @description 以坐标（0, 0）为起点的向量。当不传任何参数时默认为终点是（1, 0）的单位向量
 * @param {Number} x 向量终点x坐标
 * @param {Number} y 向量终点的y坐标
 * @method scale 向量长度变换
 * *	@param {Number} value 需要拉长的长度
 * *	@return {Vector} 变换后的向量
 * @method roate 向量与x轴的夹角变化
 * *	@param {Number} value 需要偏转的角度
 * *	@return {Vector} 变换后的向量
 * @method copy 向量复制，返回属性值一样的新Vector实例
 * *	@return {Vector} 新的一个Vector实例
 */
class Vector {
	constructor(x = 1, y = 0) {
		this.x = x
		this.y = y
	}
	// 向量长度
	get length () {
		return round(Math.hypot(this.x, this.y))
	}
	// 向量与x轴的夹角
	get angle() {
		return Math.round((Math.atan2(this.y, this.x) / Math.PI) * 180)
	}
	scale(value) {
		this.x *= value
		this.y *= value
		return this
	}
	roate(value) {
		const dir = transform(value)
		const cos = Math.cos(dir)
		const sin = Math.sin(dir)
		const oldX = this.x
		const oldY = this.y
		this.x = round(oldX * cos + oldY * -sin)
    	this.y = round(oldX * sin + oldY * cos)
		return this
	}
	copy() {
		return new Vector(this.x, this.y)
	}
}

定义树的节点

树形结构是一层次的嵌套结构。因此每个节点需要记录父节点以及子节点的信息，同时每个节点具备笔触的宽度和起始点与终止点等信息供绘制时使用。

/**
 * @param {Number} width 树枝的宽
 * @param {Vector} v 表达树枝长度及方向的向量
 * @param {Branch} parent 此树枝节点的父节点
 * @method draw() 树枝的渲染方法
 */
class Branch {
	width = 0 // 树枝的宽度
	childern = [] // 树枝的子节点
	parent = null // 树枝的父节点

	constructor(width, v, parent) {
		this.width = width
		this.v = v

		if (parent) {
			this.parent = parent
			this.parent.setChild(this)
		}
		this.draw()
	}
	// 起点x坐标
	get x0() {
		return this.parent ? this.parent.x1 : 0
	}
	// 起点y坐标
	get y0() {
		return this.parent ? this.parent.y1 : -200
	}
	// 终点x坐标
	get x1() {
		return this.x0 + this.v.x
	}
	// 终点y坐标
	get y1() {
		return this.y0 + this.v.y
	}
	setChild(child) {
		this.childern.push(child)
	}
	draw() {
		canvas.beginPath()
		canvas.lineWidth = this.width
		canvas.strokeStyle = "black"
		canvas.moveTo(this.x0, this.y0)
		canvas.lineTo(this.x1, this.y1)
		canvas.stroke()
	}
}

定义一棵树

前面的基础单元已经定义完，这里就可以使用前面定义好的基础单元来构建出一棵完整的二叉树。生成二叉树是用深度优先遍历算法来生成树节点的，利用一个变量branch来标记当前操作的节点

/**
 * @param {Object} options 树的配置项 { rootWeight: 树根的宽, angle: 此树的树枝最大偏转角度 }
 */
class Tree {
	rootWeight = 9 // 树根的宽度
	angle = 30 // 此树的树枝最大偏转角度
	constructor(options = {}) {
		const { rootWeight, angle } = options
		this.angle = angle || this.angle
		this.rootWeight = rootWeight || this.rootWeight

		this.creatBranchs()
	}
	get rootHeight() {
		return this.rootWeight * 10
	}
	creatBranchs() {
		let branch = new Branch(this.rootWeight, new Vector(0, this.rootHeight), null) // 创建根节点，并将branch指向此节点
		while (branch.parent || branch.childern.length < 2) { // 如果不是根节点或者子节点未遍历完，继续遍历生成节点
			while (branch.width > 1 && branch.childern.length < 2){ // 如果不是叶子节点且子节点未遍历完，继续遍历生成节点
				const angle =  Math.round(Math.random() * this.angle) // 取最大偏转值以内的随机值进行偏转
				const v = branch.v.copy()
				v.scale((branch.width - 1) / branch.width)
				branch.childern.length === 0 ? v.roate(-angle) : v.roate(angle) // 第一个节点向右偏转，第二个节点向左偏转
				branch = new Branch(branch.width - 1, v, branch) // 生成一个节点，并将branch指向此节点
			}

			branch = branch.parent // 指向父节点
		}
	}
}

// 角度制转弧度制
function transform (degree) {
	return round((degree / 180) * Math.PI)
}

// 保留6位小数
function round (num) {
	return Math.round(num * 1000000) / 1000000
}

const tree = new Tree() // 最后将树实例化出来，done

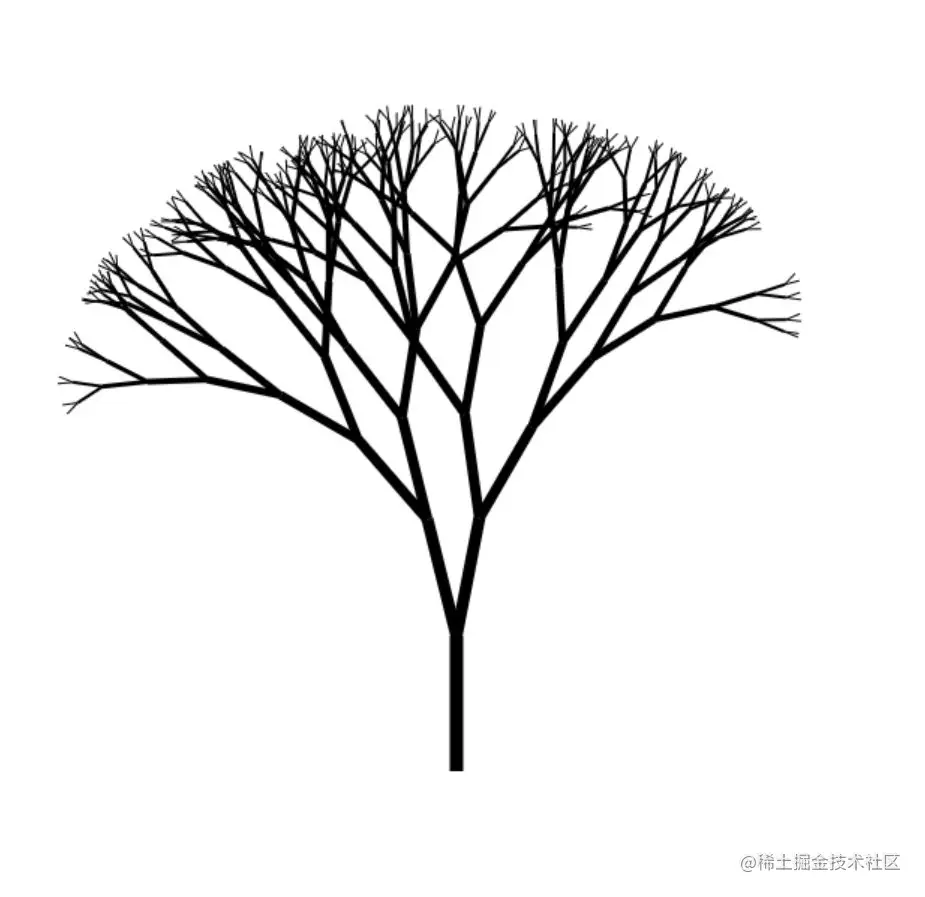

到此，这棵树就生成出来了，下面是渲染出来的效果。 完整代码
