类图的六大关系(依赖、泛化（继承）、实现、关联、聚合与组合)

类图的六大关系

1. 用于描述系统中的类(对象)本身的组成和类(对象)之 间的各种静态关系。
2. 类之间的关系：依赖、泛化（继承）、实现、关联、聚合与组合

依赖关系（Dependence）

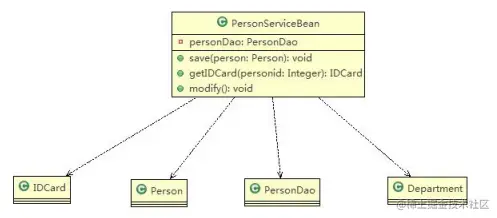

只要是在类中用到了对方，那么他们之间就存在依赖关系。 如果没有对方，连编绎都通过不了。

public class PersonServiceBean {
	private PersonDao personDao;

	public void save(Person person) {
	}

	public IDCard getIDCard(Integer personid) {
		return null;
	}

	public void modify() {
		Department department = new Department();
	}

}

public class Department {}

public class IDCard {}

public class Person {}

public class PersonDao {}

小结

1. 类中用到了对方
2. 如果是类的成员属性
3. 如果是方法的返回类型
4. 是方法接收的参数类型
5. 方法中使用到

泛化关系(generalization）

泛化关系实际上就是继承关系，是依赖关系的特例。

对应的类图：

public abstract class DaoSupport{
	public void save(Object entity){
	}
	public void delete(Object id){
	}
}

public class PersonServiceBean extends DaoSupport {
}

实现关系(Implementation)

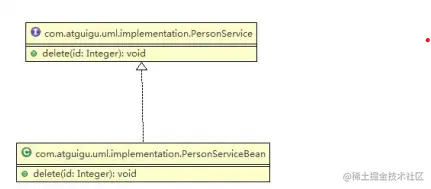

实现关系实际上就是A类实现B接口，他是依赖关系的特例

关联关系（Association）

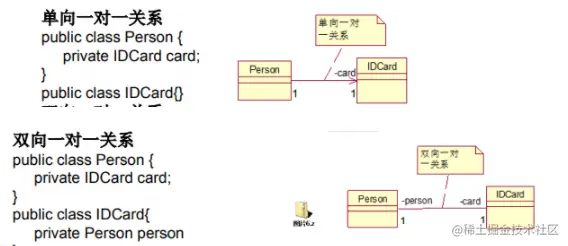

关联关系实际上就是类与类之间的联系，他是依赖关系的特例 关联具有导航性：即双向关系或单向关系 关系具有多重性：如“1”（表示有且仅有一个），“0...”（表示0个或者多个）， “0，1”（表示0个或者一个），“n...m”(表示n到 m个都可以),“m...*”（表示至少m 个）。

聚合关系（Aggregation）

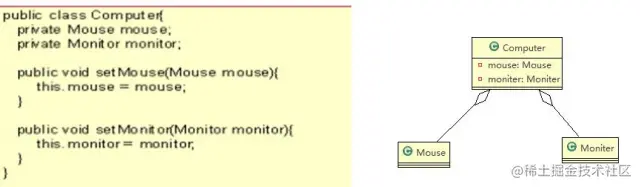

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。 如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示：

应用实例

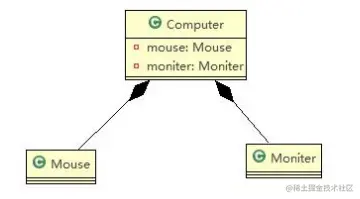

如果我们人Mouse,Monitor和Computer是不可分 离的，则升级为组合关系

组合关系（Composition）

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。 再看一个案例：在程序中我们定义实体：Person与IDCard、Head, 那么 Head 和Person 就是 组合，IDCard 和 Person 就是聚合。

但是如果在程序中Person实体中定义了对IDCard进行级联删除，即删除Person时，连同IDCard一起删除，那么IDCard 和 Person 就是组合了.

案例1：

public class Head {}

public class IDCard {}

public class Person {
    private IDCard card; //聚合关系
    private Head head = new Head(); //组合关系

}

案例2：

public class Computer {
	private Mouse mouse = new Mouse(); //鼠标可以和computer不能分离
	private Moniter moniter = new Moniter();//显示器和Computer不能分离
	public void setMouse(Mouse mouse) {
		this.mouse = mouse;
	}
	public void setMoniter(Moniter moniter) {
		this.moniter = moniter;
	}

}
