ViewModel原理初探

WAsbry
490 阅读7分钟

ViewModel基本使用

  • 概述

    • 为什么要使用ViewModel？

      • 当Activity重建时，会丢失数据，使用ViewModel托管的数据不会丢失

    • Activity重建场景：一般来讲，当重新绘制UI的时候，都会重建

  • 使用篇：Kotlin版本

    • 工程结构：

      image-20220306112544367

    • 实现效果：每点击一次按钮，可观察到TextView值加一；并且屏幕旋转前后数据不丢失

    • 实现思路：

      1. 环境准备：使用插件kotlin-android-extensions(不需要再findViewById)

         plugins {
     ……
     id 'kotlin-android-extensions'
 }

      2. 新建MyViewModel，继承ViewModel并维护数据

      3. 在MainActivity中声明MyViewModel变量，将变量与控件简单绑定即可

    • 实现细节：

      1. 新建MyViewModel，继承ViewModel并维护数据

         package com.wasbry.myapplication
 ​
 import androidx.lifecycle.ViewModel
 ​
 class MyViewModel : ViewModel() {
     //
     var number : Int = 0
 }

      2. 在MainActivity中

        1. 声明MyViewModel变量：在onCreate之外，并且不能直接实例化(直接实例化导致无法监听)

           private lateinit var myViewModel: MyViewModel

        2. 初始化ViewModel：在onCreate之内(这是新版本写法)

           //ViewModel init
 myViewModel = ViewModelProvider(this,ViewModelProvider.NewInstanceFactory())
     .get(MyViewModel::class.java)

        3. 将变量与控件简单绑定：依托插件，简化代码

           //textView
 textView.text = "${myViewModel.number}"
 ​
 button.setOnClickListener {
     textView.text = "${++myViewModel.number}"
 }

          这里有一个细节：++myViewModel.number，这个++ 只能写在前面不能写在后面；写在后面会导致一旦发生横竖屏切换，这个值会加一；但是后面随便怎么转值都是稳定的；

        4. MainActivity完整代码：

           package com.wasbry.myapplication
 ​
 import androidx.appcompat.app.AppCompatActivity
 import android.os.Bundle
 import androidx.lifecycle.ViewModelProvider
 import kotlinx.android.synthetic.main.activity_main.*
 ​
 class MainActivity : AppCompatActivity() {
 ​
     private lateinit var myViewModel: MyViewModel
 ​
     override fun onCreate(savedInstanceState: Bundle?) {
         super.onCreate(savedInstanceState)
         setContentView(R.layout.activity_main)
 ​
         //ViewModel init
         myViewModel = ViewModelProvider(this,ViewModelProvider.NewInstanceFactory())
             .get(MyViewModel::class.java)
 ​
         //textView
         textView.text = "${myViewModel.number}"
 ​
         button.setOnClickListener {
             textView.text = "${++myViewModel.number}"
         }
     }
 }·

  • 未引入ViewModel时，Activity的缺点

    • Activity/Fragment代码臃肿，职责混乱不清

      • 处理业务逻辑
      • 处理Model层数据
      • 还需要实时刷新UI，此外当Activity重建时，数据丢失

  • 引入ViewModel后对项目的重构

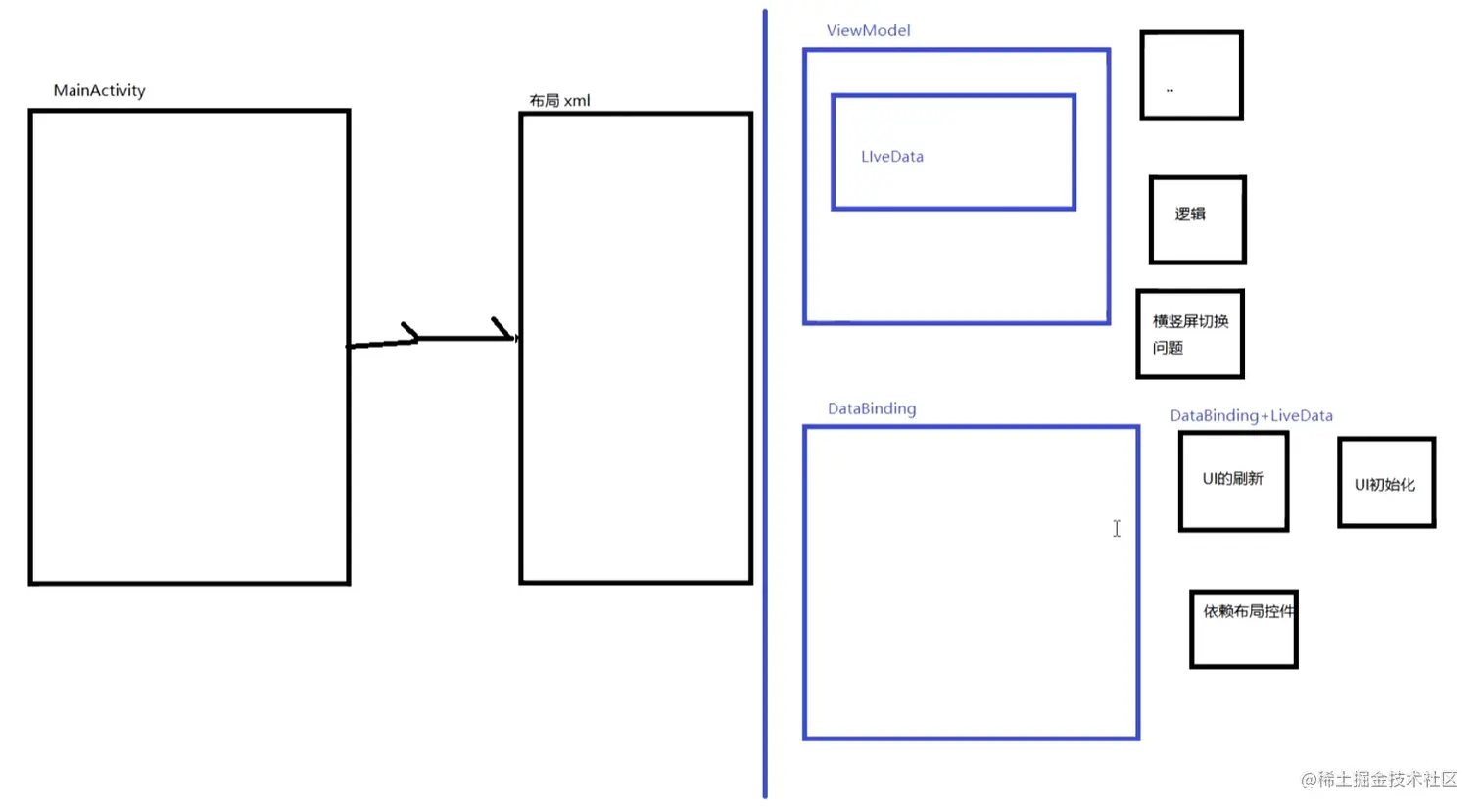

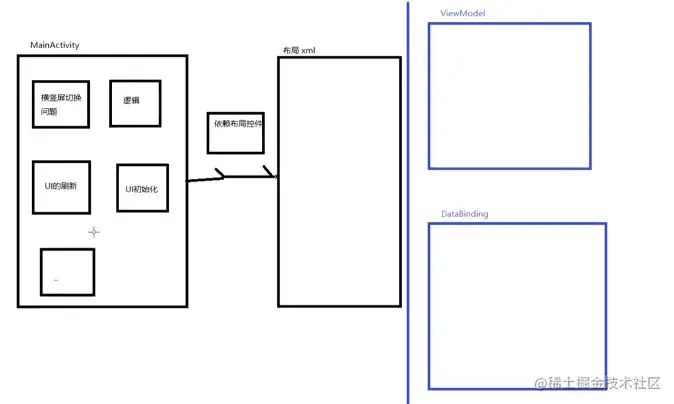

    • 示意图：

      • 未引入：


      • 引入后：


    • 引入ViewModel：需要引入DataBinding+LiveData：实现双向绑定

    • 引入DataBinding+LiveData：

      • 剔除控件Id：使用LiveData 维护每条数据

      • 剔除控件监听

      • 剔除控件声明+findViewById

      • 解耦后的MainActivity

         public class MainActivity extends AppCompatActivity {
 ​
     //声明DataBinding与ViewModel实例
     private ActivityMainBinding binding;
     private MyViewModel myViewModel;
 ​
 ​
     @Override
     protected void onCreate(Bundle savedInstanceState) {
         super.onCreate(savedInstanceState);
 ​
         //初始化binding与myViewModel
         binding = DataBindingUtil.setContentView(this,R.layout.activity_main);
 //        //这个是继承ViewModel的，但是此时继承的是AnddroidViewModel
 //        myViewModel = new ViewModelProvider(this,
 //                new ViewModelProvider.NewInstanceFactory()).get(MyViewModel.class);
         myViewModel = new ViewModelProvider(getViewModelStore(),
                 new ViewModelProvider.AndroidViewModelFactory(getApplication())).get(MyViewModel.class);
 ​
         binding.setVm(myViewModel);
 ​
         //将LiveData拿过来维护数据
         binding.setLifecycleOwner(this);
     }
 }

    • 自定义ViewModel集成AndroidViewModel：需要上下文环境，加一个构造函数

      • 数据业务逻辑放到自定义ViewModel中去

      • 自定义ViewModel代码展示：

         public class MyViewModel extends AndroidViewModel {
 ​
     //定义上下文环境
     private Context context;
 ​
     //使用LiveData维护数据
     private MutableLiveData<String> info = new MutableLiveData<>();
 ​
     public MyViewModel(@NonNull Application application) {
         super(application);
         context = application;
     }
 ​
     //监听方法,在非Activity中启动Activity,打电话
     private void call(){
         Intent intent = new Intent();
         intent.setAction(Intent.ACTION_CALL);
         intent.setData(Uri.parse("123"));
         context.startActivity(intent);
     }
     //抽象出一系列监听器类方法
     public class OnClick{
         public void action(){
 ​
         }
     }
 }

    • 重构细节：

      • 在非Activity中启动Activity，需要添加标记

ViewModel源码分析

  • 整体执行流程：

    1. 首先去调用接口，去拿ViewModelStore保存的ViewModel数据(nc对象，就是那个集合)

      • 这个ViewModelStore为屏幕旋转之前的数据

      • ViewModel的生命周期很长：除非Activity被销毁掉才移除ViewModel

         //查看ComponentActivity源码
 getLifecycle().addObserver(new LifecycleEventObserver() {
     @Override
     public void onStateChanged(@NonNull LifecycleOwner source,
             @NonNull Lifecycle.Event event) {
         if (event == Lifecycle.Event.ON_DESTROY) {
             //检测机制，只有当Activity被销毁时，才会解绑ViewModel，但是旋转的时候是不会解绑ViewModel的，内部有机制，这玩意儿是一个boolean类型变量：
             if (!isChangingConfigurations()) {
                 getViewModelStore().clear();
             }
         }
     }
 });

      • 在移除的时候是处理nc对象中的HashMap集合

      • ViewModel中的生命周期会很长，有点像热启动，一直常驻在进程中

                     //检测机制，只有当Activity被销毁时，才会解绑ViewModel，但是旋转的时候是不会解绑ViewModel的，内部有机制，这玩意儿是一个boolean类型变量,常驻进程，热启动
             if (!isChangingConfigurations()) {
                 getViewModelStore().clear();
             }

    2. 只要执行屏幕旋转，那么就会回调onRetainNonConfigurationInstance，内部就去拿旋转之前的数据(nc对象，HashMap集合)，nc就只有一份

    3. 并且在Activity被销毁时，会将数据缓存到nc中去(旋转不会，旋转是直接去拿)，内部是有检测机制

  • ViewModel是如何构建的：查看ViewModelProvider构造函数

    • 代码

       //初始化ViewModel
 myViewModel = ViewModelProvider(this,ViewModelProvider.NewInstanceFactory())
             .get(MyViewModel::class.java)
 //进入系统源码：ViewModelProvider构造函数一
     public ViewModelProvider(@NonNull ViewModelStoreOwner owner, @NonNull Factory factory) {
         this(owner.getViewModelStore(), factory);
     }
 ​
 //进入系统源码：ViewModelProvider构造函数二
    public ViewModelProvider(@NonNull ViewModelStore store, @NonNull Factory factory) {
        //最终的成果
         mFactory = factory;
         mViewModelStore = store;
     }

    • 第一个参数分析(this)：ViewModelStore,就是一个存储类()

      • 传入了：ViewModelStoreOwner接口

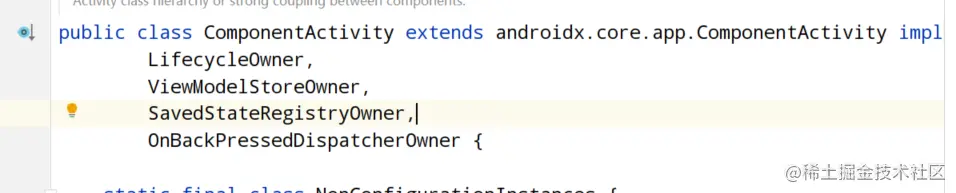

      • 为什么可以传这个接口：因为ComponentActivity实现了这个接口

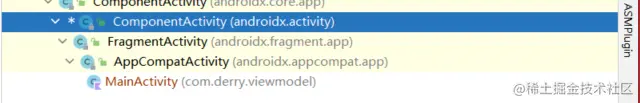

        • 继承关系：


        • 接口类属性展示：


      • 为什么要搞这个接口：返回ViewModelStore

         //系统定义接口源码：
 @SuppressWarnings("WeakerAccess")
 public interface ViewModelStoreOwner {
     /**
      * Returns owned {@link ViewModelStore}
      *
      * @return a {@code ViewModelStore}
      */
     @NonNull
     ViewModelStore getViewModelStore();
 }

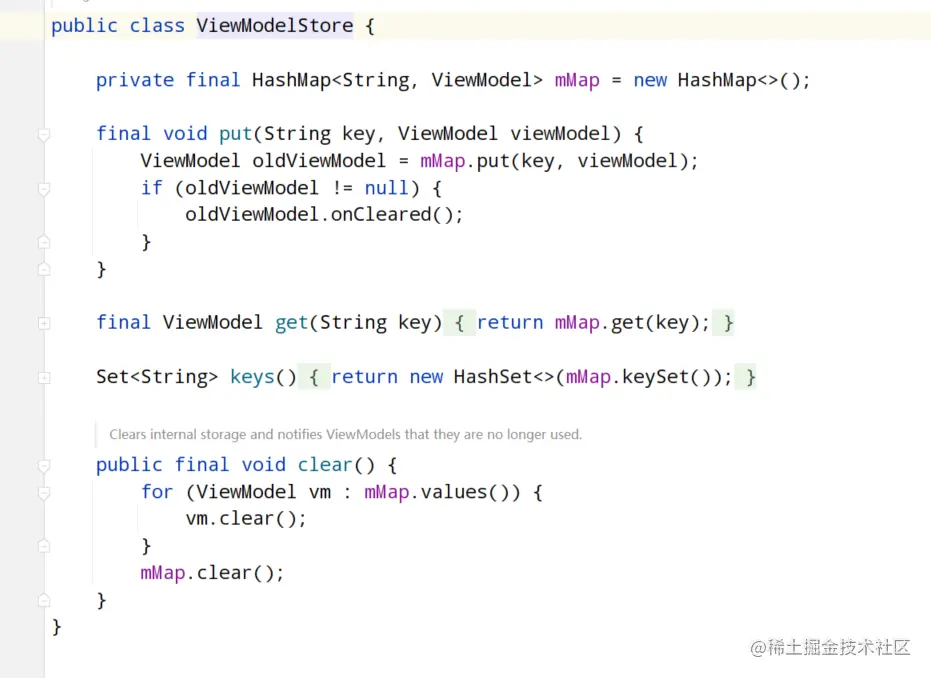

      • 为什么要返回这个ViewModelStore：相当于一个存储类(HashMap实现的)


    • 第二个参数：ViewModelProvider.NewInstanceFactory()，使用反射实例化ViewModel对象

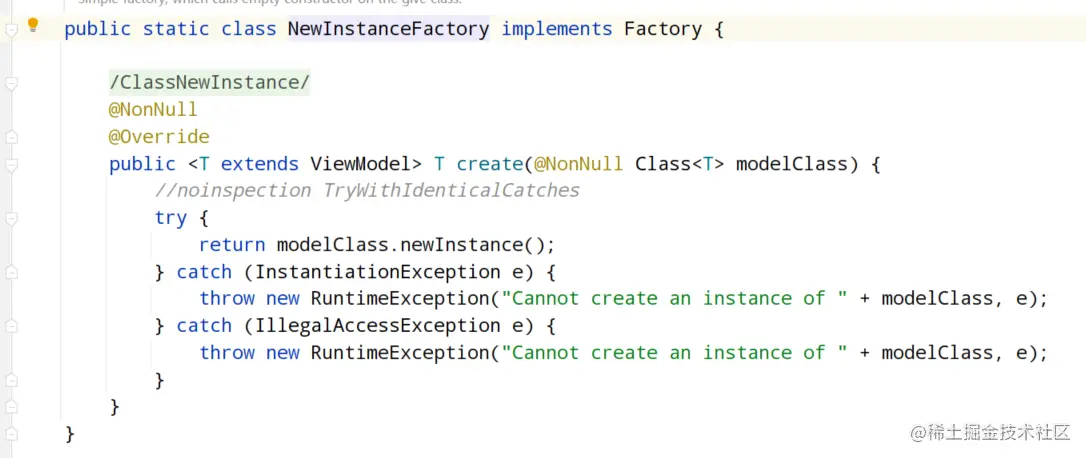

      • 还是一个接口，此时进入NewInstanceFactory源码

        • 源码展示：

          image-20220307233732670

      • 为什么要搞这样一个接口：依赖倒置原则，面向接口编程(提升程序可扩展性)

        • 依赖倒置原则：面向接口编程

          • 面向高层，不面向低层
          • 面向抽象，不面向具体

        • 这个Factory有什么用：实例化ViewModel(使用反射)

           myViewModel = ViewModelProvider(this, ViewModelProvider.NewInstanceFactory())
             //使用反射处理
             .get(MyViewModel::class.java)

    • ViewModelProvider构造函数一内部分析：

       //下面的this，
             //第一个参数：调用ComponentActivity方法拿到保存的mViewModelStore
             //第二个参数：用户指定的工厂方法
 this(owner.getViewModelStore(), factory);

    • ViewModelProvider构造函数二内部分析：

       public ViewModelProvider(@NonNull ViewModelStore store, @NonNull Factory factory) {
        //最终的成果,因为构造函数一，调用爷爷类的ComponentActivity中的getViewModelStore()方法,拿到保存的mViewModelStore
         mFactory = factory;
         mViewModelStore = store;
     }

    • 最终成果是如何拿到的：ComponentActivity.getViewModelStore()细节

      • 最终成果：ViewModelProvider构造函数二中保存的数据

         public ViewModelProvider(@NonNull ViewModelStore store, @NonNull Factory factory) {
        //最终的成果,因为构造函数一，调用爷爷类的ComponentActivity中的getViewModelStore()方法,拿到保存的mViewModelStore
         mFactory = factory;
         mViewModelStore = store;
     }
      • 流程：getApplication判空，空就用nc对象去拿；不空就返回缓存
           public ViewModelStore getViewModelStore() {
         if (getApplication() == null) {
             throw new IllegalStateException()
         }

         if (mViewModelStore == null) {
             NonConfigurationInstances nc =
                     (NonConfigurationInstances) getLastNonConfigurationInstance();
             if (nc != null) {
                 // Restore the ViewModelStore from NonConfigurationInstances
                 mViewModelStore = nc.viewModelStore;
             }
             if (mViewModelStore == null) {
                 mViewModelStore = new ViewModelStore();
             }
         }
         return mViewModelStore;
     }

  • 反射是怎么玩的？：.get(MyViewModel::class.java)执行流程

    • get代码(get函数是由工厂进行指定的)

       //ViewModelProvider.get
 .get(MyViewModel::class.java)

    • 执行流程：

      1. MainActivity实例化自定义ViewModel时调用了get函数

         myViewModel = ViewModelProvider(this, ViewModelProvider.NewInstanceFactory())
     .get(MyViewModel::class.java)//就是这个

      2. 进入get源码，跳转到ViewModelProvider中的if判断：调用了create函数

         //ViewModelProvider中的，重点在(mFactory)).create(key, modelClass);
 if (mFactory instanceof KeyedFactory) {
             viewModel = ((KeyedFactory) (mFactory)).create(key, modelClass);
         }

      3. 进入create函数，通过ViewModelProvider中的create接口调用到下图最后一行

        • create接口代码：

           @NonNull
 <T extends ViewModel> T create(@NonNull Class<T> modelClass);

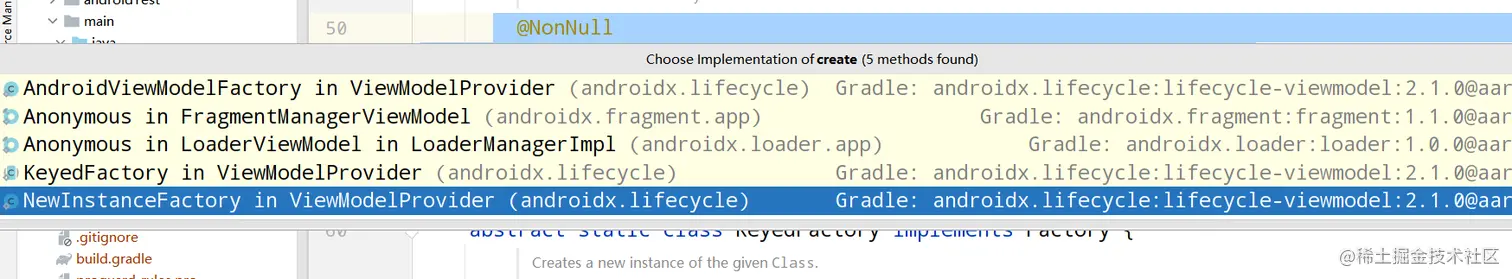

        • 跳转关系：下图中选中的哪一行

          image-20220308004333566

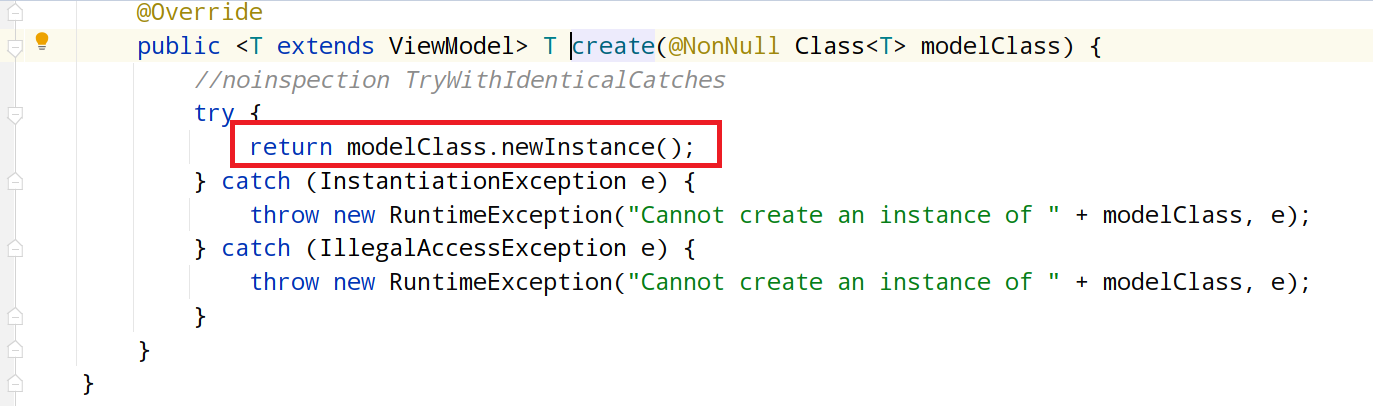

      4. 进入NewInstanceFactory，反射执行代码

        image-20220308004414019

  • ViewModel是如何保证Activity重建时数据不丢失：分析横竖屏切换时Activity的重建流程

    • ams创建Activity时会将nc传给新的Activity

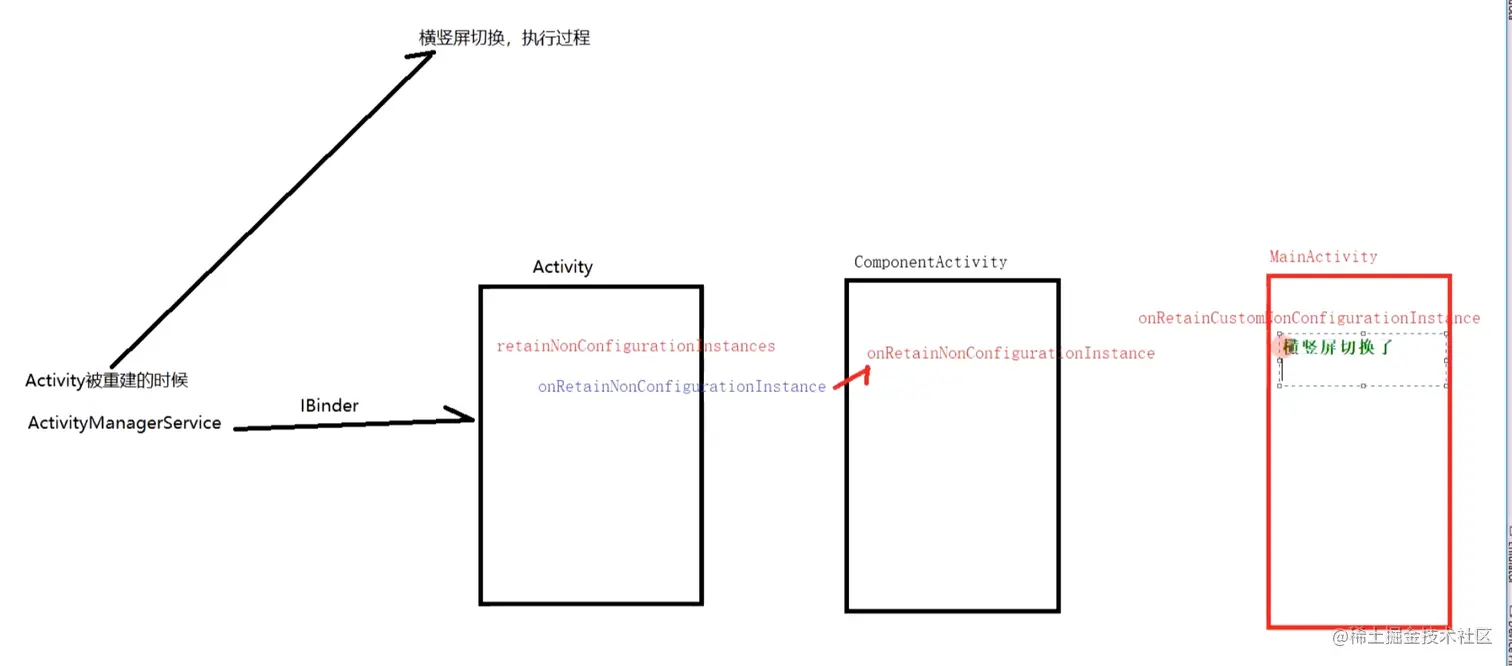

    • 整体流程图：


    • 具体流程分析：但是这个函数是过时了的，因为ViewModel出现了

      1. AMS通过IBinder跨进程通信

      2. 调用Activity中的retainNonConfigurationInstances()

      3. 调用onRetainNonConfigurationInstance()

        • 这是一个空函数：子类(ComponentActivity进行重写)

           public Object onRetainCustomNonConfigurationInstance() {
     return null;
 }

      4. 调用ComponentActivity.onRetainCustomNonConfigurationInstance

      5. 此时调用ComponentActivity.onRetainCustomNonConfigurationInstance

        • 还是一个空函数(由ComponentActivity的子类ainActivity进行重写)

           public Object onRetainCustomNonConfigurationInstance() {
     return null;
 }

      6. 在MainActivity中重写：onRetainCustomNonConfigurationInstance

           override fun onRetainCustomNonConfigurationInstance(): Any? {
         Log.d("MainActivity", "横竖屏切换了 ")
         return ""
     }

      7. 证明分析流程的正确性：运行应用打印日志即可(每进行一次横竖屏切换都会打印一次日志)


    • Activity重建是谁来维护的？：AMS(ActivityManagerService)

      • 重建时，会有IBinder跨进程通信

    • 为什么会有两次空函数？：ViewModel出现之前，用户可以自定义数据保存逻辑

      • 拿给LoginActivity等做临时数据保存

    • ComponentActivity.onRetainCustomNonConfigurationInstance分析

      • 流程分析：在旋转之前去拿上一次的数据(就是nc里面的HasHMap)

        1. 想去拿ViewModel的缓存：

           ViewModelStore viewModelStore = mViewModelStore;

          • 拿到了，将其保存在nc中

             nci.viewModelStore = viewModelStore;

          • 拿不到，从nc对象里面去拿

             viewModelStore = nc.viewModelStore;

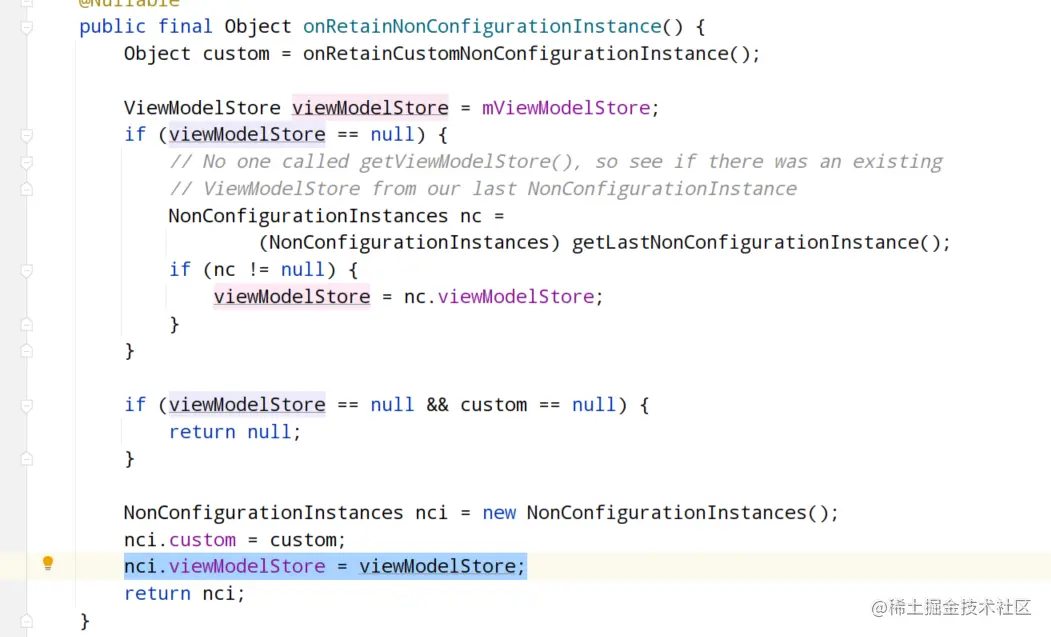

      • 源码展示：
