03_结构图_对象图（Object Diagram）

1. 简介

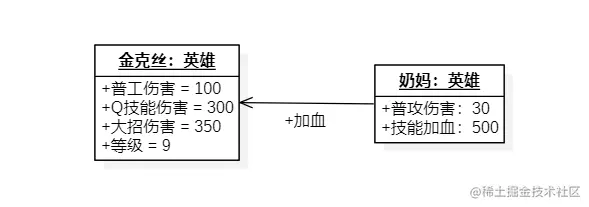

对象图由对象与对象之间的关系组成，描述类、组件的静态快照。



2. 作用

• 显示某时刻对象与对象之间的关系，捕获实例和连接。

• 对象图是类图的实例，举例说明类图的数据结构。

3. 类图与对象图的区别

****	类图****	对象图****
组成	名称、属性、操作	名称、属性
名称栏	只包含类名	包含“对象名：类名”
属性栏	所有属性的特征	属性的当前值
连接方式	使用关联连接，关联中使用名称、角色以及约束等特征定义	使用链连接，链中包含名称、角色。
代表意义	类代表对象的分类，必须说明可以参与关联的对象的数目。	对象代表单独的实体，所有的链都是一对一的，不涉及到多重性。



4. 元素

• 对象（Object）

• 物件实例（Artifact Instance）

• 组件实例（Component Instance）

• 节点实例（Node Instance）

• 链（Link）
