1. 简介
类图是由类、接口、关系等等组成的图形。其中类、接口是类图最基本的元素。
2. 作用
-
用于面向对象软件开发的分析和设计阶段，描述系统的静态结构。
-
描述类与类、类与接口、接口与接口之间的静态结构和关系，描述系统的结构化设计。
-
用于应用程序的一般概念建模、详细建模、数据建模，将模型转换成编程代码。
-
类图是系统编码和测试的重要模型依据。
3. 元素
- 包（Package）

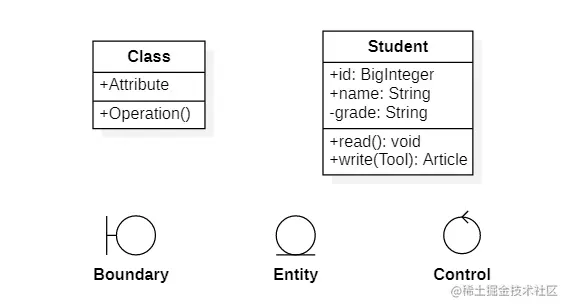

- 类（Class）：包含边界类（Boundary）、实体类（Entity）、控制类（Control）
- 接口（Interface）
- 关系（Relationship）
- 信号（Signal）
- 数据类型（Data Type）
- 原始类型（Primitive Type）
- 枚举（Enumeration）

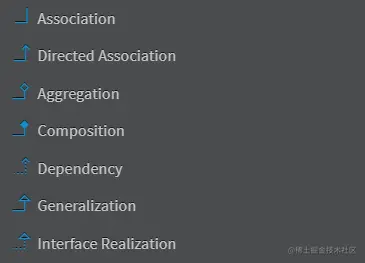

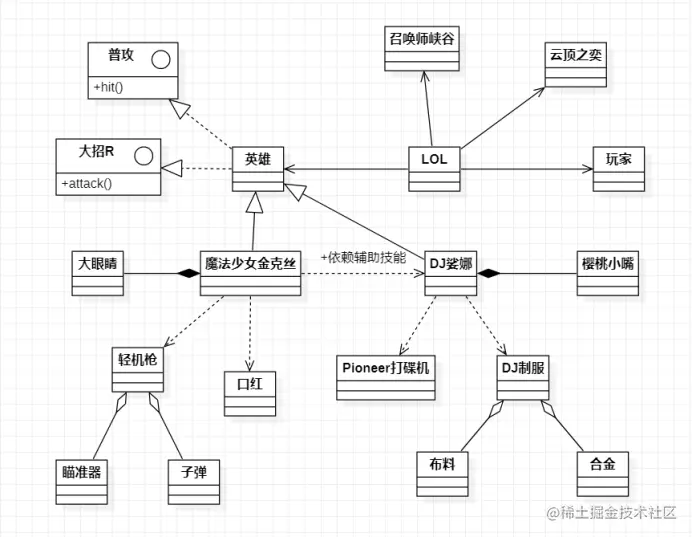

4. 关系
4 .1 . 关联（Association）

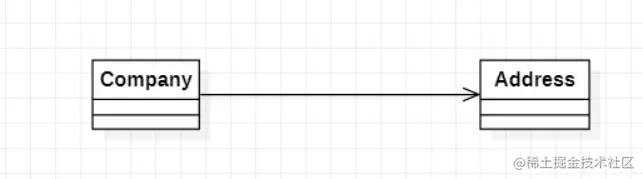

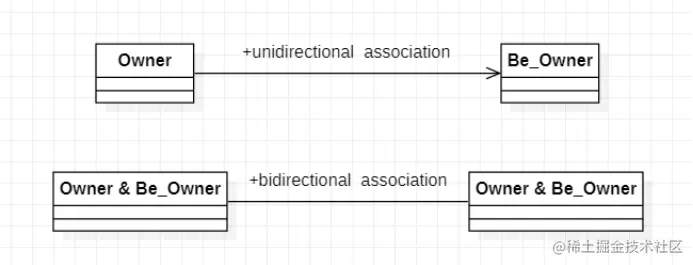

拥有关系，拥有者能知道被拥有者的属性和方法。被拥有者是拥有者的属性。关联分单向关联（Unidirectional Association）和双向关联（Bidirectional Association）。
荔枝：
4 .2 . 依赖（ Dependency）

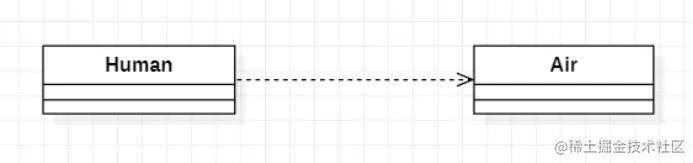

使用关系。使用者需要被使用者的部分属性和方法。
荔枝：
4 .3 . 泛化（ Generalization）
继承关系。使继承者（子类）拥有被继承者（父类）的属性和方法。
荔枝：

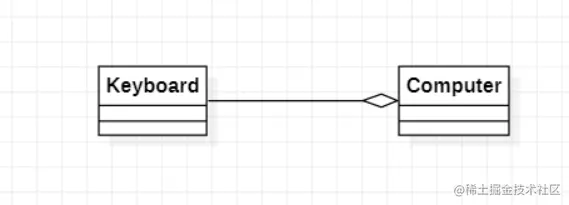

4 .4 . 聚合（ Aggregation）

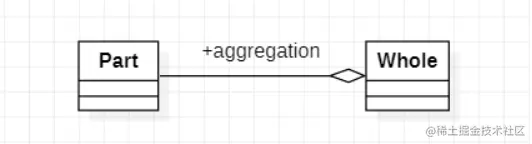

描述整体与部分的关系，部分离开整体可以独立存在。
荔枝：
4 . 5. 组合（ Composition）

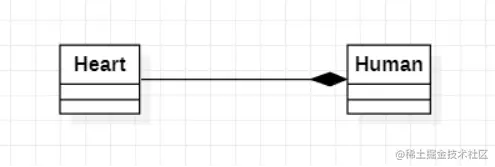

描述整体与部分的关系，部分不能离开整体独立存在。
荔枝：

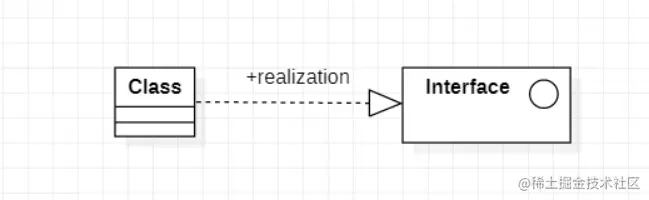

4.6. 实现（Realization）

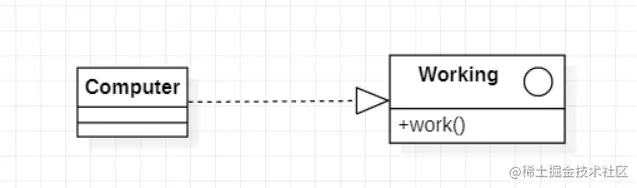

类的方法体现接口的行为。
荔枝：
5. 可见范围
-
+：public
-
#：protected
-
-：private
-
~：package
备注：如果想要了解其他UML图形，可以到小编主页的UML专栏查找。
