一、简单动态字符串

数据结构

1、简单动态字符串 SDS

①在Redis的数据库里面，包含字符串值的键值对在底层都是由SDS实现的。

②redis> RPUSH fruits "apple”“banana”"cherry"

键值对的键是一个字符串对象，对象的底层实现是一个保存了字符串 ” fruits” 的 SDS。
键值对的值是一个列表对象，列表对象包含了三个字符串对象，这三个字符串对象分别由三个 SDS 实现：第一个SDS保存着字符串 ” apple”，第二个SDS保存着字符串 ＂banana ”，第三个SDS保存着字符串 ＂ cherry” 。

③除了用来保存数据库中的字符串值之外，sds 还被用作缓冲区（buffer ) : AOF模块中的AOF缓冲区， 以及客户端状态中的输人缓冲区，都是由SDS实现的。

④ free属性的值为0， 表示这个SDS没有分配任何未使用空间。 len属性的值为5， 表示这个SDS保存了一个五字节长的字符串。

buf属性是一个char类型的数组， 数组的前五个字节分别保存了 'R'、'e'、'd'、'i'、's'五个字符，最后添加了一个空字符'\0'

⑤保存空字符的1字节空间不计算在SDS的 len属性里面，好处是SDS可以直接重用一部分C字符串函数库里面的函数。

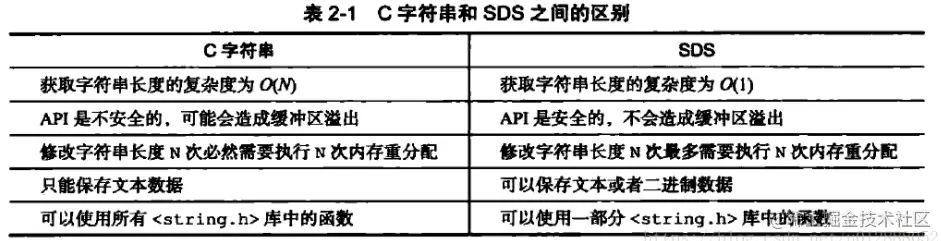

总结C字符串与SDS的区别：

比起C字符串， SDS具有以下优点

  1. 常数复杂度获取字符串长度。

  2. 杜绝缓冲区溢出。 如：C中的字符串相邻，而又忘记给前面的字符串分配足够的空间，则扩展的时候溢出会覆盖另外的空间的内容。而当SDS API需要对SDS进行修改时，API会先检查SDS的空间是否满足修改所需的要求，如果不满足的话，API会自动将SDS的空间扩展至执行修改所需的大小，然后才执行实际的修改操作

  3. 减少修改字符串长度时所需的内存重分配次数。 对于C字符串来说，如果进行拼接操作，内存需要重分配来扩展底层数组的空间大小，忘了缓冲区溢出

对于C字符串来说，如果进行缩短操作，内存需要重分配来释放不再使用的那部分，忘了内存泄露

SDS的空间扩展策略，减少修改字符串时带来的内存重分配次数 （SDS实现了空间预分配和惰性空间释放两种优化策略）

（1）空间预分配----用于优化字符串增长的操作 -在对SDS修改是，不仅对SDS分配修改所必须要的空间，还会增加额外未使用空间 当长度（len）小于1MB时，len长度和free长度是相同的 （buf实际长度 = len + free + 1（\0） len == free） 当长度（len）大于等于1MB是，程序会分配1MB的未使用空间 （buf实际长度 = 30MB + 1MB + 1byte(\0)）

（2）惰性空间释放----用于优化SDS的字符串缩短操作 当SDS缩短SDS保存的字符串时，程序不会立即重分配来回收缩短后多出来的字节，而是使用free属性将这些数量记录起来，并等待将来的使用。与此同时，SDS也提供了相应的API，在需要时，可以释放未使用空间。

  1. 二进制安全。 C语言字符串除了末尾是空字符外，其他地方不能是空字符，否则出错。 将导致C字符串只能保存文本数据，不能保存成图片，视频，压缩文件等二进制数据。

SDS的buf属性成为字节数组的原因是: Redis不是用这个数组来保存字符，而是用它来保存一系列二进制数据。

SDS使用len属性的值而不是空字符来判断字符串是否结束！

  1. 兼容部分C字符串函数。

SDS简单动态字符串，比起C字符串的优势：

  1. 获取字符串长度，时间复杂度为O(1)

  2. 增加、减少 字符串长度时，操作步骤小于等于C字符串

  3. API安全，防止了缓冲区溢出

  4. 内容上，可以保存二进制数据，因为C字符串遇到空字符就会认为到末端了，SDS不会这样认为，会依据len属性判断是否到末端

  5. 由于最后按照C字符串的格式，存储了一个空字符，所以可以使用部分现成的C函数。


二、链表

介绍

  1. C言并没有内置链表数据结构，所以Redis构建了自己的链表实现

  2. 链表结构，除了用于链表键之外， 发布与订阅、 慢查询、监视器等功能也用到了链表，Redis服务器本身还使用链表来保存多个客户端的状态信息， 以及使用链表来构建客户端输出缓冲区

  3. 链表节点结构图

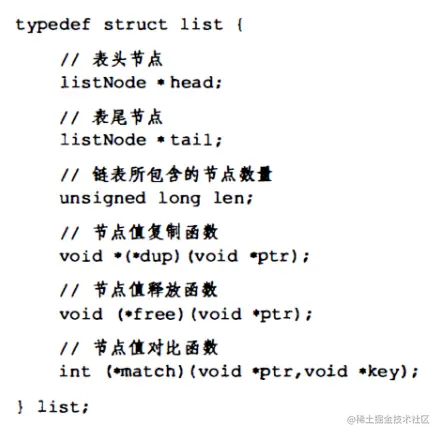

  1. list结构为链表提供了表头指针head、表尾指针tail， 以及链表长度计数器len,而dup、free和match成员则是用于实现多态链表所需的类型特定函数。

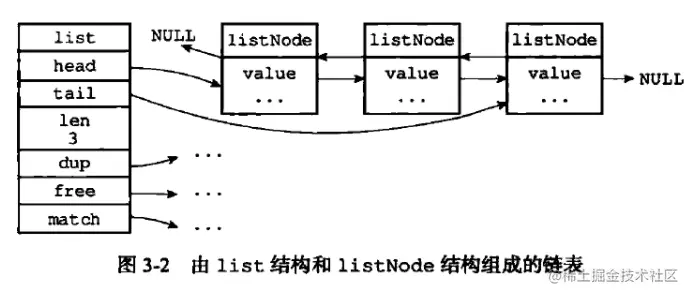

  1. 例如下面展示的是一个list结构和三个listNode 归结构组成的链表


链表结构优势：

  1. 双端，查看当前节点的下一个节点、上一个节点，时间复杂度是O(1)

  2. 无环，头节点和尾节点的指针都指向null

  3. 带表头指针和表尾指针，可直接获取头节点和尾节点，时间复杂度为O(1)

  4. len属性可以直接获取链表长度，时间复杂度为O(1)

5.多态：通过为链表设置不同的类型特定函数 如dup/free/match，Redis的链表可以用于保存各种不同类型的值。如：listSetDupMethod 将给定的函数设置为链表的节点值复制函数

dup函数用于复制链表节点所保存的值
free函数用于释放链表节点所保存的值
match用于对比链表节点所保存的值和另一个输入值是否相等

三、字典

字典的定义

字典（dictionary），又名映射（map）或关联数组（associative array），是一种抽象数据结构，由一集键值对（key-value pairs）组成，各个键值对的键各不相同，程序可以添加新的键值对到字典中，或者基于键进行查找、更新或删除等操作。

Redis 选择了高效、实现简单的哈希表，作为字典的底层实现。

Redis的数据库就是使用字典来作为底层实现的，对数据库的增删改查操作也是构建在对字典的操作之上的

字典的定义：

typedef struct dict {
    // 类型特定函数
    dictType *type;
    // 私有数据
    void *privdata;
    // 哈希表（2个）
    dictht ht[2];
    // 记录rehsh进度的标志，当rehash未进行时，值为-1
    int rehashidx;
} dict;

哈希表的定义：

typedef struct dictht {
    // 哈希表节点指针数组（俗称桶，bucket）
    dictEntry **table;
    // 指针数组大小
    unsigned long size;
    // 指针数组大小掩码，用于计算索引值
    // 总是等于 size - 1
    unsigned long sizemask;
    // 该哈希表已有节点的数量
    unsigned long used;
} dictht;

哈希表节点的定义：

typedef struct dictEntry {
    // 键
    void *key;
    // 值
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
    } v;
    // 指向后继节点
    struct dictEntry *next;
} dictEntry;

字典的用途

字典的主要用途有以下两个：

  • 实现数据库键空间（key space）；

  • 用作 Hash 类型键的底层实现之一。

Redis 是一个键值对数据库，数据库中的键值对由字典保存：每个数据库都有一个对应的字典，这个字典被称之为键空间（key space）。

哈希算法

使用dict->type->hashFunction(key)计算哈希值

使用哈希表的sizemask属性和哈希值，计算出索引值

使用的是Murmurhash2哈希算法，算法能给出很好的随机性分布，并且计算速度也快

字典的插入

字典虽然创建了两个哈希表，但正在使用的只有 0 号哈希表。

ht[0]->table 的空间分配将在第一次往字典添加键值对时进行；

ht[1]->table 的空间分配将在 rehash 开始时进行。

给定的键值对添加到字典流程

如果字典为未初始化（即字典的 0 号哈希表的 table 属性为空），则程序需要对 0 号哈希表进行初始化；

如果在插入时发生了键碰撞，则程序需要处理碰撞；

如果插入新元素，使得字典满足了 rehash 条件，则需要启动相应的 rehash 程序；

当程序处理完以上三种情况之后，新的键值对才会被真正地添加到字典上；

此外 dictht 使用链地址法（又称拉链法）来处理键碰撞：当多个不同的键拥有相同的哈希值时，哈希表用一个链表将这些键连接起来,因为dictEntry节点组成的链表没有指向链表表尾的指针，所以为了速度考虑，添加到链表的表头位置

字典的扩展

  1. rehash时机 指针数组大小（size 属性）与保存节点数量（used 属性）之间的比率ratio = used / size 满足以下任何一个条件的话，rehash 过程就会被激活：

自然 rehash ： 服务器目前没有在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子ratio >= 1

强制 rehash ： 服务器目前正在执行BGSAVE命令或者BGREWRITEAOF命令，并且哈希表的负载因子ratio >= 5

负载因子 = 哈希表已保存的节点数量 / 哈希表大小
load_factor = ht[0].used / ht[0].size
BGSAVE表示后台异步保存数据到磁盘
根据BGSAVE或BGREWRITEAOF命令是否正在进行，服务器执行拓展操作所需的负载因子并不相同。
在执行BGSAVE或BGREWRITEAOF命令的过程中，Redis需要创建当前服务器进程的子进程，大多数操作系统都采用写时复制技术优化子进程的使用效率。
故在子进程存在期间，服务器会提高执行扩展操作所需要的负载因子，从而尽可能避免在子进程存在期间进行哈希表扩展操作。
这样可以避免不必要的内存写入操作，最大限度地节约内存。

写时复制：
在Linux程序中，fork（）会产生一个和父进程完全相同的子进程，但子进程在此后多会exec系统调用，出于效率考
虑，linux中引入了“写时复制“技术，也就是只有进程空间的各段的内容要发生变化时，才会将父进程的内容复制一份给子进程。

写时复制

  1. rehash流程 通过rehash（重新散列）操作来完成，Redis对字典的哈希表执行rehash步骤：

  • 为字典的ht[1]哈希表分配空间，这个哈希表的空间大小取决于要执行的操作，以及ht[0]当前包含的键值对数量（即ht[0].used的值）

    • 拓展：ht[1]大小为第一个大于等于ht[0].used*2的2的n次方幂。

    • 收缩：ht[1]大小为第一个大于等于ht[0].used的2的n次方幂。

  • 将保存在ht[0]的键值对rehash到ht[1]上面。rehash指的是重新计算键的哈希值和索引值，然后将键值对放置到ht[1]表的指定位置上。

  • 当ht[0]上的所有键值对转移到ht[1]表上（ht[0]为空表），释放ht[0]，将ht[1]设置为ht[0]，并在ht[1]上新建一个空白哈希表，为下一次rehash做准备

在 rehash 的最后阶段，程序会执行以下工作：

  • 释放 ht[0] 的空间；

  • 用 ht[1] 来代替 ht[0]，使原来的 ht[1] 成为新的 ht[0]；

  • 创建一个新的空哈希表，并将它设置为 ht[1]；

  • 将字典的 rehashidx 属性设置为 -1，标识 rehash 已停止。

  1. 渐进式rehash rehash 程序并不是在激活之后，就马上执行直到完成的，而是分多次、渐进式地完成的。因为要求服务器必须阻塞直到 rehash 完成，这对于 Redis 服务器本身是不能接受的。

渐进式 rehash 主要由 _dictRehashStep 和 dictRehashMiliseconds 两个函数进行：

_dictRehashStep 用于对数据库字典、以及哈希键的字典进行被动 rehash。

  • 每次执行 _dictRehashStep，ht[0]->table 哈希表第一个不为空的索引上的所有节点就会全部迁移到 ht[1]->table。

  • 在 rehash 开始进行之后（d->rehashidx不为 -1），每次执行一次添加、查找、删除操作，_dictRehashStep都会被执行一次；

dictRehashMiliseconds 则由 Redis 服务器常规任务程序（自认为不一定是增删改查）（server cron job）执行，用于对数据库字典进行主动 rehash。

  • dictRehashMiliseconds 可以在指定的毫秒数内，对字典进行 rehash。

  • 当 Redis 的服务器常规任务执行时。dictRehashMiliseconds 会被执行，在规定的时间内，尽可能地对数据库字典中那些需要 rehash 的字典进行 rehash ，从而加速数据库字典的 rehash 进程。

  1. rehash的额外措施 在哈希表进行 rehash 时，字典还会采取一些特别的措施，确保 rehash 顺利、正确地进行：

  • 因为在 rehash 时，字典会同时使用两个哈希表，所以在这期间的所有查找、删除等操作，除了在 ht[0] 上进行，还需要在 ht[1] 上进行；

  • 在执行添加操作时，新的节点会直接添加到 ht[1] 而不是 ht[0]，这样保证 ht[0] 的节点数量在整个 rehash 过程中都只减不增。

  1. 字典的收缩 如果哈希表的负载因子小于0.1，那么也可以通过对哈希表进行 rehash 来收缩（shrink）字典。收缩 rehash 和上面展示的扩展 rehash 的操作几乎一样，字典收缩和字典扩展的区别是：

  • 字典的扩展操作是自动触发的（不管是自动扩展还是强制扩展）；

  • 字典的收缩操作则是由程序手动执行。

重点回顾

  1. 字典被广泛用于实现Redis的各种功能，其中包括数据库和哈希键。

  2. Redis中的字典使用哈希表作为底层实现，每个字典带有两个哈希表，另一个仅在rehash时使用。

  3. 当字典被用作数据库的底层实现，或者哈希键的底层实现时，Redis使用Murmur Hash2算法来计算键的哈希值。

  4. 在对哈希表进行扩展或者收缩时，程序将现有哈希表包含的所有键值对rehash到新哈希表里，并且这个rehash不是一次性完成的，而是渐进式地完成的。

四、跳跃表

跳跃表的定义

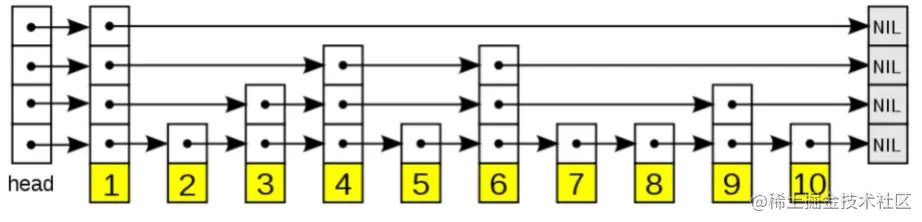

跳跃表（skiplist）是一种随机化的数据，跳跃表以有序的方式在层次化的链表中保存元素，效率和平衡树媲美 —— 查找、删除、添加等操作都可以在对数期望时间下完成，并且比起平衡树来说，跳跃表的实现要简单直观得多。


跳跃表主要由以下部分构成：

  • 表头（head）：负责维护跳跃表的节点指针；

  • 跳跃表节点：保存着元素值，以及多个层；

  • 层：保存着指向其他元素的指针。高层的指针越过的元素数量大于等于低层的指针，为了提高查找的效率，程序总是从高层先开始访 问，然后随着元素值范围的缩小，慢慢降低层次；

  • 表尾：全部由 NULL组成，表示跳跃表的末尾。

跳跃表的定义

typedef struct zskiplist{
    // 头节点，尾节点
    struct zskiplistNode *header, *tail;
    // 节点数量
    unsigned long length;
    // 目前表内节点的最大层数，表头节点的层数不计算在内
    int level;
} zskiplist;
1
2
3
4
5
6
7
8

跳跃表节点的定义

typedef struct zskiplistNode {
    // 后退指针
    struct zskiplistNode *backward;
    // 分值，按照从小到大排序
    double score;
    // 成员对象
    robj *obj;  //是一个指针，指向一个字符串对象，而字符串对象则保存着一个SDS值
    // 层，每个层所带有的属性
    struct zskiplistLevel {
        // 前进指针
        struct zskiplistNode *forward;
        // 跨度
        unsigned int span;
    } level[];
} zskiplistNode;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

属性解析

层：每次创建一个新跳跃节点的时候，程序依据幂次定律（越大的数出现的概率越小）随机生成1-32之间的值作为level[]数组的大小

跨度：和遍历操作无关，是用来计算排位的，查找节点的过程中，将沿途访问过的所有层的跨度累计起来，得到的结果就是目标节点在跳跃表中的排位。

后退节点：每次只能后退到前一个节点

分值和成员：分值是一个double类型的浮点数，按照从小到大排序 成员对象obj属性是一个指针，指向一个字符串对象，字符串对象则保存着一个SDS值，如果分数相同，按照字典序排

zskiplist有指向表头节点和表尾节点

redis中的跳跃表

image.png 为了满足自身的功能需要，Redis 基于原始的跳跃表进行了以下修改：

  • 允许重复的 score 值：多个不同的 member 的 score 值可以相同；

  • 进行对比操作时，不仅要检查 score值，还要检查 member：当 score 值可以重复时，单靠 score 值无法判断一个元素的身份，所以需要连 member 域都一并检查才行；分数相同的节点按照成员对象在字典序中的大小来进行排序，

  • 每个节点都带有一个高度为 1 层的后退指针，用于从表尾方向向表头方向迭代：当执行 ZREVRANGE 或 ZREVRANGEBYSCORE 这类以逆序处理有序集的命令时，就会用到这个属性。

总结：

  • 跳跃表是有序集合的底层实现之一。

  • Redis的跳跃表实现由zskiplist和zskiplistNode两个结构组成，其中zskiplist用于保存跳跃表信息（比如表头节点、表尾节点、长度），而zskiplistNode则用于表示跳跃表节点。

  • 每个跳跃表节点的层高都是1至32之间的随机数。

  • 在同一个跳跃表中，多个节点可以包含相同的分值，但每个节点的成员对象必须是唯一的。

  • 跳跃表中的节点按照分值大小进行排序，当分值相同时，节点按照成员对象的大小进行排序。

  • 和链表、字典等数据结构被广泛地应用在Redis内部不同，Redis只在两个地方用到了跳跃表，一个是实现有序集合键，另一个是在集群节点中用作内部数据结构，除此之外，跳跃表在Redis里面没有其他用途
