如何使用qemu玩转KASANKASAN 即Kernel Address SANitizer，是一种动态内存错误检测工具

1、什么是KASAN

KASAN 即Kernel Address SANitizer，是一种动态内存错误检测工具，旨在发现内存越界、释放后使用、重复释放以及栈溢出等错误。 KASAN是内核分析内存问题强有力的工具。

KASAN 进行内存检测是在代码编译时，通过在内存访问代码之前插入有效性检查，因此需要特定的编译器版本。对于 GCC，它需要 4.9.2 或更高版本来提供基本支持，需要 5.0 或更高版本来检测堆栈和全局变量的越界访问以及内联检测模式。使用 Clang，它需要 7.0.0 或更高版本，并且还不支持检测全局变量的越界访问。

目前通用 KASAN 支持 x86_64、arm64（linux 4.4版本合入）、xtensa、s390 和 riscv 架构。

基础知识：

伙伴系统buddy基础知识：buddy 子系统基本原理
slub基础知识：图解slub
KASAN检测的原理可参考：KASAN实现原理

2、搭建qemu环境，调试linux内核

不熟悉如何搭建qemu环境的话，可参考：virtualbox + ubuntu + qemu + busybox + gdb 调试linux内核

3、使能内核KASAN配置

#打开内核配置页面
cd ~/study/linux-4.19.157/
make menuconfig

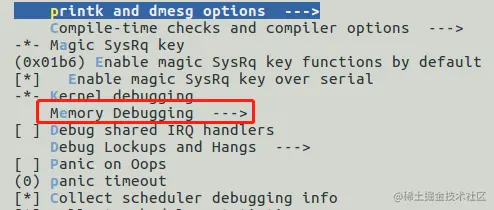

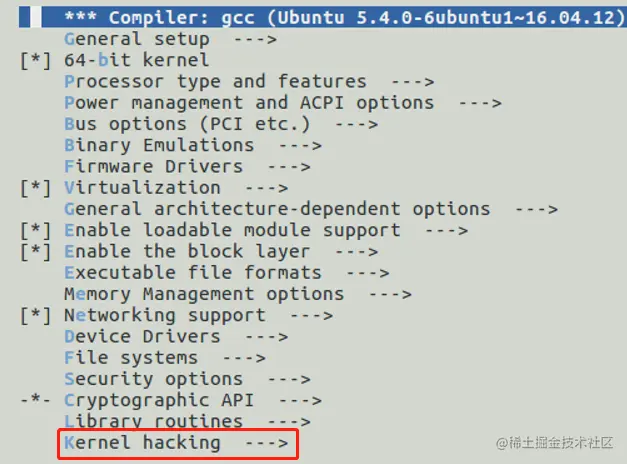

按如下路径选择，并选中KASan: runtime memory debugger Kernel hacking -> Memory debugging -> KASan: runtime memory debugger
在KASan: runtime memory debugger中选中KASan: extra checks
在Instrumentation type中选择Outline Instrumentation，从CONFIG_KASAN_OUTLINE和CONFIG_KASAN_INLINE之间选择，前者产生较小的二进制文件，后者要快1.1~2倍。
打开Module for testing kasan for bug detection，用于在~/study/linux-4.19.157/lib中生成测试用的c文件，编译后可生成ko文件。

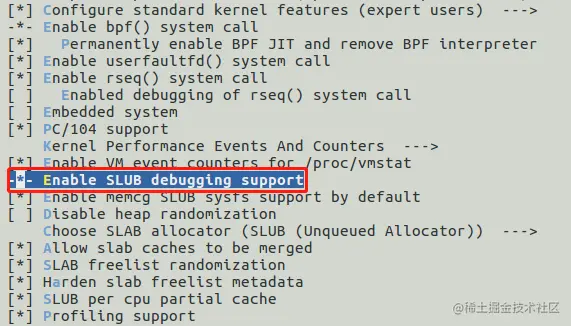

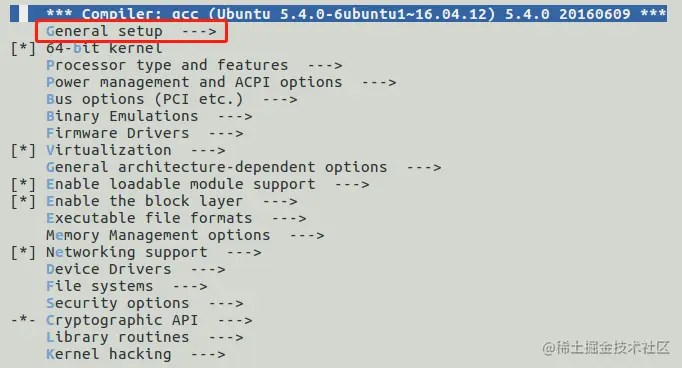

同时，也可以打开SLUB_DEBUG，因为有段时间KASAN是依赖SLUB_DEBUG的，就是在Kconfig中使用了depends on。不过最新的代码已经不需要依赖了，可以看下提交。但是我建议你打开该选项，因为log可以输出更多有用的信息。

可查看.config文件中对应的配置是否均打开：

CONFIG_SLUB_DEBUG=y
CONFIG_SLUB=y
CONFIG_SLUB_DEBUG_ON=y

CONFIG_HAVE_ARCH_KASAN=y
CONFIG_KASAN=y
CONFIG_KASAN_EXTRA=y
CONFIG_KASAN_OUTLINE=y
CONFIG_TEST_KASAN=m

4、编译内核

# 编译成功后，源码根目录下会生成带调试信息的 vmlinux 文件，
# 内核文件在 arch/x86/boot 目录下，文件名为 bzImage，即 vmlinuz。
make -j4

#查找生成的test_kasan.ko文件，用于测试，源码在test_kasan.c
idle@linux:~/study/linux-4.19.157/lib$ ls -l test_kasan*
-rw-rw-r-- 1 idle idle  12587 11月 11  2020 test_kasan.c
-rw-rw-r-- 1 idle idle 300112 3月   5 14:05 test_kasan.ko
-rw-rw-r-- 1 idle idle    613 3月   5 13:52 test_kasan.mod.c
-rw-rw-r-- 1 idle idle  74256 3月   5 14:01 test_kasan.mod.o
-rw-rw-r-- 1 idle idle 227304 3月   5 12:16 test_kasan.o

5、制作内核启动的文件系统initrd-busybox.img

#用编译出来的test_kasan.ko制作内核启动的文件系统initrd-busybox.img
cd ~/study/rootfs
cp ~/study/linux-4.19.157/lib/test_kasan.ko ./

find . -print0 | cpio --null -ov --format=newc | pigz -9 > ../initrd-busybox.img

上述命令执行成功后，会在 ~/study/ 目录下生成新的 initrd-busybox.img，即 initrd。不熟悉的话可阅读：4.编译busybox

6、启动qemu

这次使用qemu-system-x86_64启动，可不带-S -s选项，即不使用gdb调试，直接启动。

#输入如下命令启动qemu
#-m：指定RAM大小（默认128）
#-kernel：指定的内核镜像
#-initrd：设置刚刚利用 busybox 创建的initrd-busybox.img，作为内核启动的文件系统
#-append：附加选项，指定no kaslr可以关闭随机偏移
#--nographic和console=ttyS0一起使用，启动的界面就变成当前终端
#-s：相当于-gdb tcp::1234的简写，可以直接通过主机的gdb远程连接
#-S 启动gdb调试，在gdb中使用'c'开始执行
qemu-system-x86_64 -kernel ~/study/linux-4.19.157/arch/x86/boot/bzImage -initrd ~/study/initrd-busybox.img -append "console=ttyS0 nokaslr" -nographic

使用上述命令会出现如下警告，然后卡住不能继续运行：

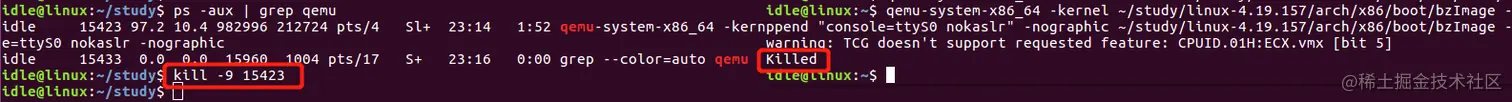

此时只能打开另一个terminal，kill掉qemu-system-x86_64这个进程：

ps -aux | grep qemu
kill -9 xxxx

出现这个问题的原因是：qemu 分配的默认 RAM 是 128M，此时是要大量的RAM来运行，我尝试设置1700才开始正常运行。

# -m 1700表示使用1700M RAM
qemu-system-x86_64 -m 1700 -kernel ~/study/linux-4.19.157/arch/x86/boot/bzImage -initrd ~/study/initrd-busybox.img -append "console=ttyS0 nokaslr" -nographic

7、运行test_kasan.ko

qemu启动成功后，在根目录下会出现我们拷贝过来的test_kasan.ko文件。

#运行ko文件
insmod test_kasan.ko

接着会打印大量的KASAN检测的report，截取一部分如下。关于KASAN report的报告解析，可查看文章：KASAN实现原理。

test_kasan源码与log文件

/ # insmod test_kasan.ko
[   20.319090] test_kasan: module verification failed: signature and/or required key missing - tainting kernel
//发生越界访问位置
[   20.347103] kasan test: kmalloc_oob_right out-of-bounds to right
[   20.348189] ==================================================================
//越界写1个字节，写的地址是0xffff888047231623，当前进程是comm是insmod，pid是128
[   20.349479] BUG: KASAN: slab-out-of-bounds in kmalloc_oob_right+0x99/0xa8 [test_kasan]
[   20.350690] Write of size 1 at addr ffff888047231623 by task insmod/128
[   20.351534]
[   20.352020] CPU: 0 PID: 128 Comm: insmod Tainted: G            E     4.19.157 #2
[   20.356108] Hardware name: QEMU Standard PC (i440FX + PIIX, 1996), BIOS Ubuntu-1.8.2-1ubuntu1 04/01/2014
//kasan_report的Call trace，方便定位出问题的函数调用关系
[   20.357552] Call Trace:
[   20.358066]  dump_stack+0x96/0xd5
[   20.358572]  print_address_description+0x70/0x290
[   20.359207]  kasan_report+0x291/0x390
[   20.359736]  ? kmalloc_oob_right+0x99/0xa8 [test_kasan]
[   20.360476]  __asan_report_store1_noabort+0x1c/0x20
[   20.361173]  kmalloc_oob_right+0x99/0xa8 [test_kasan]
[   20.361886]  ? kmalloc_pagealloc_uaf+0x5e/0x7b [test_kasan]
[   20.362252]  kmalloc_tests_init+0x11/0x90a [test_kasan]
[   20.362577]  ? kmalloc_pagealloc_oob_right+0x89/0x89 [test_kasan]
[   20.363047]  do_one_initcall+0xb6/0x33f
[   20.363391]  ? perf_trace_initcall_level+0x450/0x450
[   20.365348]  ? kasan_unpoison_shadow+0x36/0x50
[   20.365647]  ? kasan_kmalloc+0xad/0xe0
[   20.365801]  ? kasan_unpoison_shadow+0x36/0x50
[   20.366222]  ? __asan_register_globals+0x87/0xa0
[   20.366822]  do_init_module+0x1d7/0x5d1
[   20.367142]  load_module+0x6dc2/0x9050
[   20.367450]  ? module_frob_arch_sections+0x20/0x20
[   20.369608]  __do_sys_init_module+0x246/0x270
[   20.369958]  ? __do_sys_init_module+0x246/0x270
[   20.370331]  ? load_module+0x9050/0x9050
[   20.370623]  __x64_sys_init_module+0x73/0xb0
[   20.370943]  do_syscall_64+0xa5/0x2a0
[   20.371227]  ? page_fault+0x8/0x30
[   20.371489]  entry_SYSCALL_64_after_hwframe+0x44/0xa9
[   20.371945] RIP: 0033:0x4c2599
[   20.372649] Code: 00 f3 c3 66 2e 0f 1f 84 00 00 00 00 00 0f 1f 40 00 48 89 f8 48 89 f7 48 89 d6 48 89 ca 4d 89 c2 4d 89 c8 4c 8b 4c 24 08 0f 05 <48> 3d 01 f0 ff ff 0f 83 fb 66 01 00 c3 66 2e 0f 1f 84 00 00 00 00
[   20.377448] RSP: 002b:00007ffff3d0f708 EFLAGS: 00000246 ORIG_RAX: 00000000000000af
[   20.381262] RAX: ffffffffffffffda RBX: 00007ffff3d0fab0 RCX: 00000000004c2599
[   20.381588] RDX: 0000000000685bdb RSI: 0000000000049450 RDI: 00007f18ea847010
[   20.382237] RBP: 0000000000000000 R08: 0000000000000000 R09: 0000000000000001
[   20.382713] R10: 000000000202a8f0 R11: 0000000000000246 R12: 00007ffff3d0fab8
[   20.383221] R13: 0000000000685bdb R14: 0000000000000000 R15: 0000000000000000
[   20.383733]
//该object分配的调用栈，并指出分配内存的进程pid是128
[   20.384003] Allocated by task 128:
[   20.384439]  save_stack+0x46/0xd0
[   20.384813]  kasan_kmalloc+0xad/0xe0
[   20.385073]  kmem_cache_alloc_trace+0x10c/0x210
[   20.385362]  kmalloc_oob_right+0x51/0xa8 [test_kasan]
[   20.385677]  kmalloc_tests_init+0x11/0x90a [test_kasan]
[   20.385998]  do_one_initcall+0xb6/0x33f
[   20.386278]  do_init_module+0x1d7/0x5d1
[   20.386537]  load_module+0x6dc2/0x9050
[   20.386840]  __do_sys_init_module+0x246/0x270
[   20.387134]  __x64_sys_init_module+0x73/0xb0
[   20.387414]  do_syscall_64+0xa5/0x2a0
[   20.387708]  entry_SYSCALL_64_after_hwframe+0x44/0xa9
[   20.388069]
//上次释放该object的调用栈，并指出释放该内存的进程pid是0，stack看不到
[   20.393159] Freed by task 0:
[   20.393370] (stack is not available)
[   20.393653]
//指出slub相关的信息，从“kmalloc-128”的kmem_cache分配的object。
//object起始地址是0xffff8880472315a8
//访问出问题的地址位于object起始地址偏移123 bytes的位置
[   20.393790] The buggy address belongs to the object at ffff8880472315a8
[   20.393790]  which belongs to the cache kmalloc-128 of size 128
[   20.394554] The buggy address is located 123 bytes inside of
[   20.394554]  128-byte region [ffff8880472315a8, ffff888047231628)
[   20.395234] The buggy address belongs to the page:
[   20.395664] page:ffffea00011c8c40 count:1 mapcount:0 mapping:ffff88804b403240 index:0xffff8880472313c8
[   20.396447] flags: 0xfffffc0000100(slab)
[   20.397001] raw: 000fffffc0000100 ffff88804b400850 ffff88804b400850 ffff88804b403240
[   20.397665] raw: ffff8880472313c8 0000000000080007 00000001ffffffff 0000000000000000
[   20.398120] page dumped because: kasan: bad access detected
[   20.398613]
//出问题地址对应的shadow memory的值，可以确定申请内存的实际大小是123 bytes。
[   20.398788] Memory state around the buggy address:
[   20.399236]  ffff888047231500: fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc
[   20.399887]  ffff888047231580: fc fc fc fc fc 00 00 00 00 00 00 00 00 00 00 00
[   20.400386] >ffff888047231600: 00 00 00 00 03 fc fc fc fc fc fc fc fc fc fc fc
[   20.400882]                                ^
[   20.401195]  ffff888047231680: fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc
[   20.401653]  ffff888047231700: fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc f

8、KASAN shadow memory各数值的含义

KASAN的原理是利用额外的内存标记可用内存的状态。这部分额外的内存被称作shadow memory（影子区）。KASAN将内核空间虚拟地址的1/8内存用作shadow memory。内核空间虚拟地址中连续8 bytes内存（8 bytes align）使用1 byte 特殊的magic num在shadow memory进行标记。那么这些特殊的magic num分别代表什么含义呢？

shadow memory的magic num	内核空间虚拟内存
0	8 bytes内存都可以访问
N(1 =< N <= 7)	连续N(1 =< N <= 7) bytes可以访问
负数	8 bytes内存访问都是invalid
0xFF	page was freed
0xFE	redzone for kmalloc_large allocations
0xFC	redzone inside slub object 第一次创建slab缓存池的时候，整个slab对应的shadow memory都填充0xFC
0xFB	object was freed (kmem_cache_free/kfree)
0xFA	redzone for global variable

例如上述log：

[   20.398788] Memory state around the buggy address:
[   20.399236]  ffff888047231500: fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc
[   20.399887]  ffff888047231580: fc fc fc fc fc 00 00 00 00 00 00 00 00 00 00 00
[   20.400386] >ffff888047231600: 00 00 00 00 03 fc fc fc fc fc fc fc fc fc fc fc
[   20.400882]                                ^
[   20.401195]  ffff888047231680: fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc
[   20.401653]  ffff888047231700: fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc fc

fc表示redzone区，不能访问；
00表示可以访问，总共有15个00表示15*8=120个byte可以访问；
03表示接下来3gebytes可以访问。

则总共有123个byte可以访问。实际源码在~/study/linux-4.19.157/lib/test_kasan.c中，的确是分配了123bytes的空间，却访问了ptr[123] = 'x'，导致访问越界。

static noinline void __init kmalloc_oob_right(void)
{
        char *ptr;
        size_t size = 123;

        pr_info("out-of-bounds to right\n");
        ptr = kmalloc(size, GFP_KERNEL);
        if (!ptr) {
                pr_err("Allocation failed\n");
                return;
        }

        ptr[size] = 'x';
        kfree(ptr);
}

9、参考文档：
