浏览器进程

Browser进程

  • 浏览器的主进程（负责协调、主控），只有一个
  • 负责浏览器界面显示，与用户交互。如前进，后退等
  • 负责各个页面的管理，创建和销毁其他进程
  • 将渲染进程（Render）得到的内存中的位图（Bitmap）, 绘制到用户界面上
  • 网络资源的下载，管理等

第三方插件进程

  • 每种类型的插件对应一个进程，仅当使用该插件时才创建

GPU进程

  • 最多一个，用于3D绘制

浏览器渲染进程

  • 浏览器内核（render进程）
  • 默认每个Tab页面一个进程，互不影响
  • 页面渲染，脚本执行，事件处理

渲染进程中的线程

GUI渲染线程

  • 负责渲染浏览器界面，解析HTML，CSS，构建DOM树，和Render树，布局和绘制
  • 界面触发了重绘和回流时，该线程就会执行
  • GUI线程与JS线程是互斥的，当JS引擎执行时GUI线程会被挂起(相当于被冻结了), GUI线程会被保存在一个队列中等到JS引擎空闲时立即被执行

JS引擎线程

  • 也被称为JS内核，负责处理JavaScript脚本程序（例如v8引擎）
  • 负责解析JavsScript脚本，运行代码
  • JS引擎一直等待着任务队列中任务的到来，然后处理，一个Tab页(Render进程)任何时候都只有一个JS线程在运行JS程序
  • 当对应的时间符合条件被触发的时候，该线程会把事件添加到待处理队列的队尾，等待JS引擎的处理
  • GUI线程和JS引擎线程是互斥的，如果JS执行的时间比较长，会造成页面的渲染不连贯，页面加载阻塞

定时触发器线程

  • setTimeout与setInterval所在的线程
  • 浏览器定时器计数器并不是由JavaScript引擎计数的
  • setTimeout中低于4ms的时间间隔算为4ms

事件触发线程

  • 归属浏览器而不是JS引擎，用来控制事件循环
  • 当JS引擎执行代码块如setTimeout时，(或鼠标事件，AJAX异步请求等)，会将对应任务添加到事件线程中
  • 当对应的事件符合触发条件被触发时，该线程会把事件添加到带处理队列的队尾，等待JS引擎的处理

异步http请求线程

  • 在XMLHttpRequest连接后是通过浏览器新开一个线程请求
  • 将检测到状态变更时，如果有回调函数，异步线程就产生状态变更事件，将这个回调再放入事件队列中，由JS引擎执行

Browser进程和渲染进程的通信

  • Browser进程收到用户请求，首先获取页面内容（比如通过网络下载资源），随后将该任务通过RendererHost接口传递给Render进程
  • Render进程接口收到消息，简单解释后，交给渲染线程，然后开始渲染
  • 渲染线程收到请求，加载网页并渲染网页，其中可能需要Browser进程获取资源和需要GPU进程来帮助渲染
  • 可能会有JS线程操作DOM（可能会造成回流并重绘）
  • 最后Render进程将结果传递给Browser进程

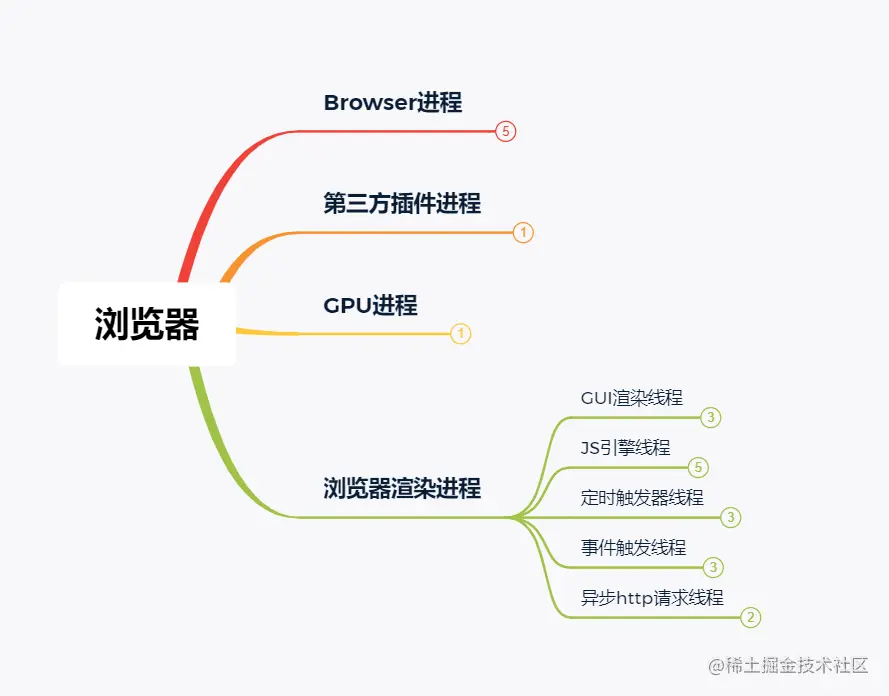

做个总结

浏览器渲染过程

  1. 输入url，Browser进程接管，开启一个下载线程
  2. 可能命中缓存或者没有命中缓存通过http请求，拿到资源
  3. 渲染进程接管，生成DOM树、css树，并结合生成render树，绘制页面像素信息
  4. 浏览器将各层的信息发送给GPU，GPU会将各层合成(composite), 显示在屏幕上

浏览器缓存

浏览器发请求获取资源的时候，会先进行缓存查找，如果有可用的缓存，那么就直接从缓存中读取资源，否则再从服务器中请求获取。

前端页面和资源是否被浏览器缓存，一般是由服务器通过设置http响应头部告诉浏览器的，HTTP/1.0中的Expires和Last-Modified,Http/1.1中的cache-control和ETag.

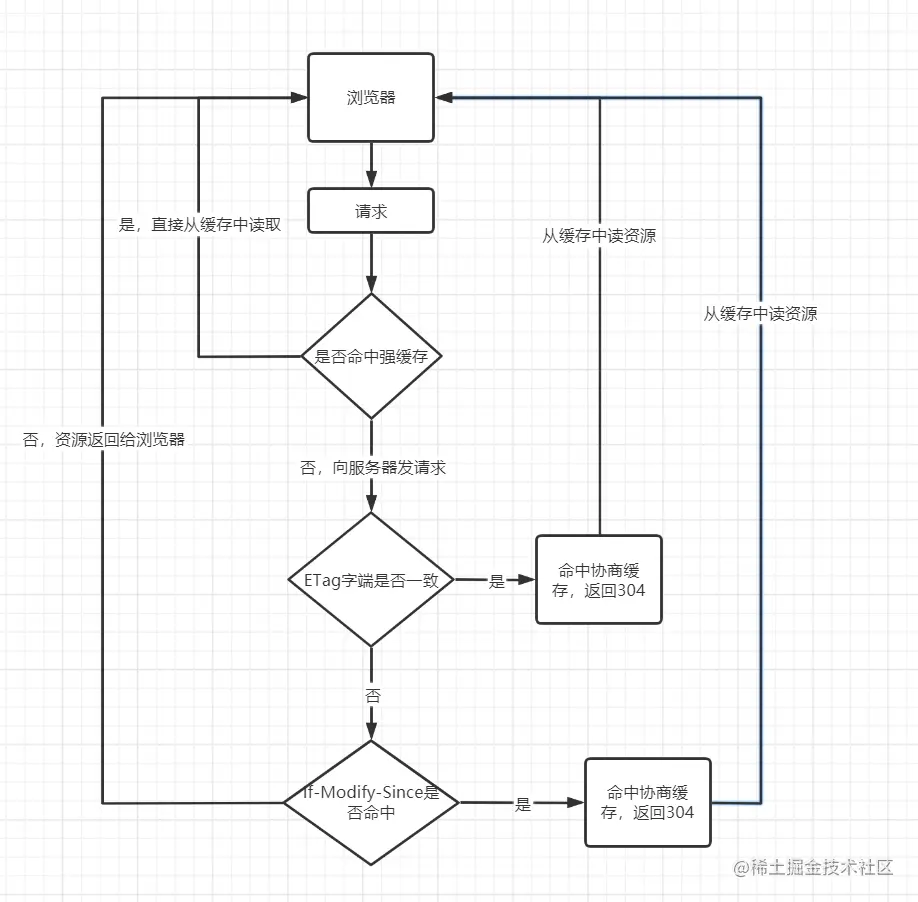

  1. 发起请求
  2. 是否命中强缓存，如果命中则直接从缓存中读取资源，否则下一步
  3. 强缓存没有命中的时候，会发一个请求到服务器，服务器根据请求头中的部分字段，判断是否命中协商缓存，如果命中，则返回304，否则，返回资源

强缓存

  • 发请求时，浏览器会先检查请求头中的expires和cache-control字段
  • expires:

该字段是 http1.0 时的规范，它的值为一个绝对时间的 GMT 格式的时间字符串，比如 Expires:Mon,18 Oct 2066 23:59:59 GMT。这个时间代表着这个资源的失效时间，在此时间之前，即命中缓存。这种方式有一个明显的缺点，由于失效时间是一个绝对时间，所以当服务器与客户端时间偏差较大时，就会导致缓存混乱。

  • cache-control:

Cache-Control 是 http1.1 时出现的 header 信息，主要是利用该字段的 max-age 值来进行判断，它是一个相对时间，例如 Cache-Control:max-age=3600，代表着资源的有效期是 3600 秒。cache-control 除了该字段外，还有下面几个比较常用的设置值：

no-cache：需要进行协商缓存，发送请求到服务器确认是否使用缓存。

no-store：禁止使用缓存，每一次都要重新请求数据。

public：可以被所有的用户缓存，包括终端用户和 CDN 等中间代理服务器。

private：只能被终端用户的浏览器缓存，不允许 CDN 等中继缓存服务器对其缓存。

Cache-Control 与 Expires 可以在服务端配置同时启用，同时启用的时候 Cache-Control 优先级高。

协商缓存

协商缓存中用到的header中的信息指的是 Last-Modify/If-Modify-Since 和 ETag/If-None-Match.

Last-Modified/If-modified-Since

  • 浏览器第一次请求一个资源的时候，服务器返回的header中会加上Last-Modify, Last-Modify是一个时间，标志该资源的最后修改时间
  • 当浏览器再次请求该资源时，request的请求头中会包含If-Modify-Since, 该值为缓存之返回的Last-Modify，服务器收到If-Modify-Since后，会根据资源的最后修改时间判断是否命中
  • 如果命中，返回304，不会返回资源内容，并且不会返回Last-Modify
  • 缺点：短时间内资源发生了变化，Last-Modify并不会发生变化
  • 如果在一个周期内，资源修改会原来的样子，资源认为是可缓存的，但是Last-Modify会重新返回 ETag/If-None-Match
  • 服务器会优先验证Etag,一致的情况下，才会继续比对Last-Modify，最后决定是否返回304*
  • ETag是服务器响应请求时，返回当前资源的唯一标志
  • If-None-Match是浏览器请求时，带上的上一次服务器返回的ETag的值
  • 服务器收到If-None-Match后，会和资源在服务器的ETag的值作对比，一致则返回304，不一致就返回资源

memory cache

  • 目前webkit资源分成两种，一种是主资源（比如HTML页面，或者下载项），一种是派生资源（比如页面内嵌的图片，脚本链接）
  • memory cache就是将资源缓存到内存中，下次访问时不需要重新下载资源，直接从内存中获取
  • memory cache只针对派生资源，用于保存原始数据，比如css,js,图片
  • 一般放脚本，字体，图片，进程退出就被清除

disk cache

  • 将资源存在磁盘中
  • 一般放css等，进程退出不会被清理

启发式缓存

  • 如果一个可以缓存的请求没有设置Expires和cache-control,但是响应头中有设置Last-Modified信息，这种情况下浏览器有一个默认的缓存，即缓存时间为：(Date - Last-Modified) * 10%

三级缓存原理

  • 先在内存中查找，有就直接加载
  • 内存中没有，就在硬盘中查找，有就直接加载
  • 如果硬盘中也没有，就进行网络请求
  • 拿到资源后缓存到硬盘和内存中


具体渲染过程

  1. HTML被解析器解析成DOM树
  2. CSS被CSS解析器解析成CSS树
  3. 结合DOM树和CSS树，生成Render树
  4. 生成布局(flow), 将渲染树的所有节点进行平面合成
  5. 将布局绘制(paint)在屏幕上
  6. JS引擎执行栈内代码
  7. 微任务
  8. 浏览器闲置
  9. GUI线程渲染

回流

布局或几何属性发生改变，对应上面的第4步

会导致回流的操作：

  • 页面的首次渲染
  • 浏览器窗口发生改变
  • 元素尺寸或位置发生改变
  • 元素内容变化（文字数量或者图片大小等）
  • 元素字体发生变化
  • 添加或者删除可见的DOM元素
  • 激活CSS伪类（：hover）
  • 查询某些属性，或者调用某些方法 常用的会导致回流的属性和方法
  • clientWidth, clientHeight, clientTop, clientLeft
  • offsetWidth, offsetHeight, offsetTop, offsetLeft
  • scrollWidth, scrollHeight, scrollTop, scrollLeft
  • scrollIntoView(), scrollIntoViewIfNeeded()
  • getComputedStyle()
  • getBoundingClientRect()
  • scrollTo()

重绘

需要更改外观而不会影响布局的, 对应上面的第5步

  • color, background-color, visibility

重绘回流带来的性能影响

发生回流必定发生重绘 现在浏览器会维护一个队列，把所有引起重绘和回流的操作放入队列中，如果队列中任务数量或者时间间隔达到一个阈值，浏览器就会将队列清空，进行一次批处理，把多个重绘回流变成一次。 当访问一下属性时，浏览器会立刻清空队列

  • clientWidth, clientHeight, clientTop, clientLeft
  • offsetWidth, offsetHeight, offsetTop, offsetLeft
  • scrollWidth, scrollHeight, scrollTop, scrollLeft
  • width, height
  • geteComputedStyle()
  • getBoundingClientRect() 以保证你拿到的是最精确的值

优化

  • 避免使用table布局，将动画效果应用到position属性为absolute或者fixed的元素上
  • 避免使用css表达式calc()
  • 避免频繁操作DOM，创建一个documentFragment, 在它上面应用所有Dom操作，最后添加到文档中
  • 对display: none的元素进行操作不会引起重绘和回流

垃圾回收机制

JavaScript执行的时候会创建很多变量，这些变量不再需要的时候，就称之为垃圾，释放无用变量所占用内存的过程，叫做垃圾清理（Garbage Collection）。最常见的两种垃圾回收算法是标记清除和引用计数。谷歌浏览器的V8引擎引入了新老代机制，在标记清除的基础上还做了很多优化。

两种垃圾回收策略

标记清除

标记清除是目前最常用的，此算法分为标记和清除两个阶段 标记阶段：

  • 垃圾收集器运行时，给每个变量都加上一个标记，全都记为0
  • 从各个根对象开始遍历，吧不是垃圾的节点改为1 清除阶段：
  • 清理所有标记为0的垃圾，销毁并回收他们所占用的内存空间
  • 最后，把所有内存中的对象标记修改为0， 等待下一轮垃圾回收

引用计数

引用计数是早先的垃圾回收算法，如果没有引用指向该对象（零引用），对象将被垃圾回收机制回收

  • 当声明了一个变量并且将一个引用类型赋值给该变量的时候，这个值的引用次数就为1
  • 如果同一个值又被赋值给另一个变量，那么引用次数加1
  • 如果该变量的值被其他的值覆盖了，则引用次数减1
  • 当这个值的引用次数变为0的时候，说明没有变量在使用，这个值无法被访问，回收空间，垃圾回收器会在运行的时候清理掉引用次数为0的值占用的内存
  • 最大的缺点是，当两个对象互相引用的时候，两个对象的引用数量始终都是2，无法被回收，这样的变量多了之后就会造成大量的内存不会被释放

V8的垃圾回收机制

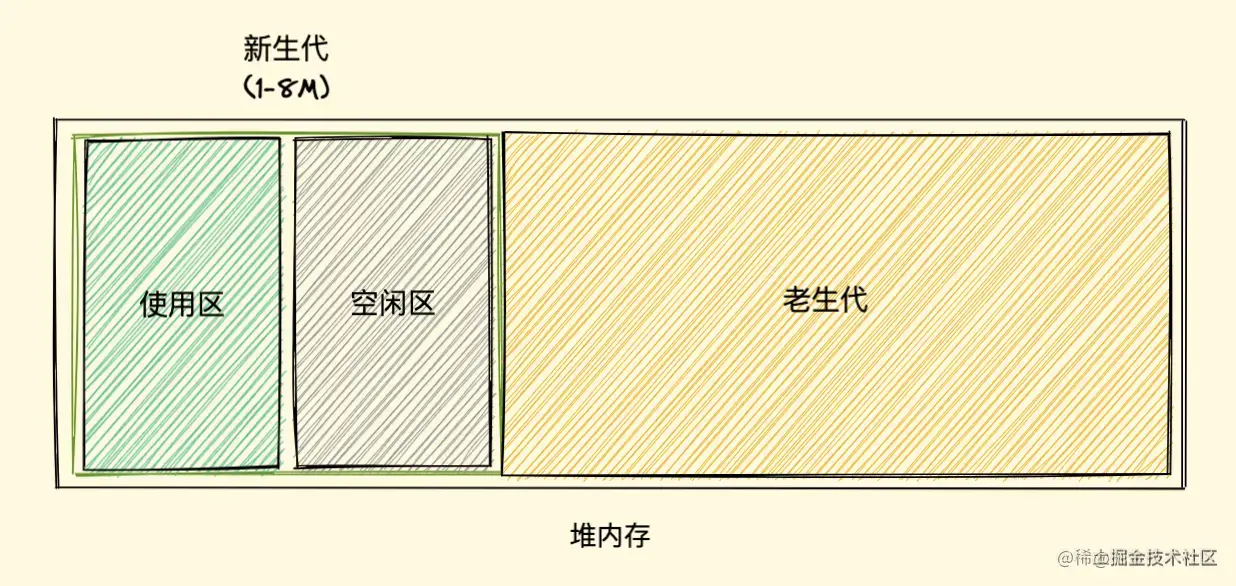

aa2d5ad1d89b4b7b919f20e4a5f8973a_tplv-k3u1fbpfcp-watermark.awebp

分代式垃圾回收

V8的垃圾回收策略主要基于分代式垃圾回收机制，V8中将堆内存分为新生代和老生代两区域。采用不同的垃圾回收器回收垃圾。

新生代

新生代的对象为存活时间较短的对象，通常只支持1-8M的内存

  • 新生代的内存一分为二，一个是处于使用状态的空间使用区，一个是处于闲置状态的空间空闲区。
  • 新加入的对象会存到使用区，当使用区快被写满时，就需要执行一次垃圾清理操作
  • 当开始垃圾回收时，新生代垃圾回收器会对使用区的活动对象做标记，标记完成之后将使用取的活动对象复制进空闲区并排序，随后进入垃圾清理阶段，即将非活动对象占用的空间清理掉，最后空闲区和使用区的位置互换。
  • 如果一个对象经过多次复制后依然存活，它将被认为是生命周期较长的对象，会被移动到老生代中，
  • 如果一个对象复制到空闲区时，空闲区空间占用超过25%, 那么这个对象会被直接晋升到老生代中。

老生代

老生代就是采用了标记清理进行垃圾回收

V8的垃圾回收机制的优化

标记整理

标记清除算法的缺点是，清除后，剩余对象的内存时不变的，会导致空闲内存空间不连续，出现内存碎片，会降低内存的使用效率。标记整理算法可以解决这种问题

  • 在标记阶段结束后，标记整理算法会将活着的对象向内存的一端移动，最后清理掉边界的内存 V8采用了标记整理来解决标记清除带来的内存效率问题来优化空间

并行回收

JavaScript是单线程语言，进行垃圾回收的时候，会阻塞JavaScript脚本的执行，要等待回收完毕后再恢复执行，这一现象称之为全停顿。

为了提高垃圾回收的执行速度，V8引入了并行回收机制。

新生代对象空间执行垃圾回收的时候，会启动多个线程来负责新生代中的垃圾清理操作，这些线程同时将对象空间中的数据移动到空闲区域。

增量标记

对于老生代垃圾回收来说，内部存放的都是交大的对象，即使采用并行策略也依然会消耗大量时间。 增量标记就是讲一次标记的过程分成很多小步，执行完一小步就让应用逻辑执行一会，多次交替完成一轮标记。对象被标记后又发生了改变时，会出现问题，这里又引入了三色标记法

三色标记法

  • 未标记的对象标记为白色
  • 自身被标记，成员变量没有被标记的记为灰色
  • 自身和成员皆被标记的记为黑色
  • 一旦有黑色对象引用了白色对象，白色对象会被改为灰色对象
  • 最初所有的对象都是白色的，从根对象开始，先将这组根对象标记为灰色并推入到标记工作表中，当访问到他的引用对象时，他本身变为黑色，引用对象变为灰色，一直往下走，直到没有可标记的灰色对象时，剩下所有的白色对象都是无法到达的，等待回收。

惰性清理

清理阶段，当前的内存如果足以支持快色的执行代码，那么久没有必要立即清理内存，可以吧清理过程延迟一下，也无需一次性清理所有非活动对象，可以按序逐一清理。

并发回收

主线程在执行JavaScript的过程中，辅助线程仍然能在后台完成执行垃圾回收的操作
