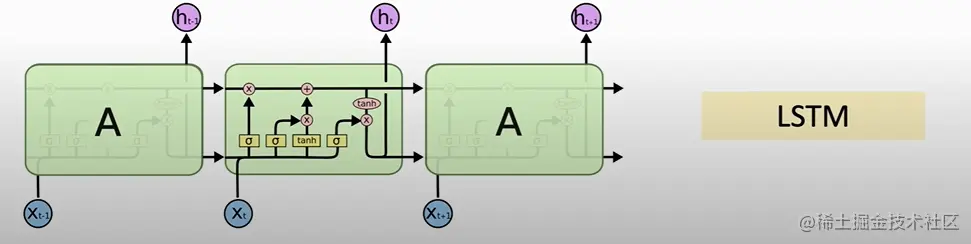

• RNN(Recurrent neural network,循环神经网络) 把所有的信息都记住，不管是有用的还是没用的. - LSTM 设计一个记忆细胞，具有选择性记忆的功能，可以选择记忆重要的信息，过滤掉噪声信息，减轻记忆负担.

RNN

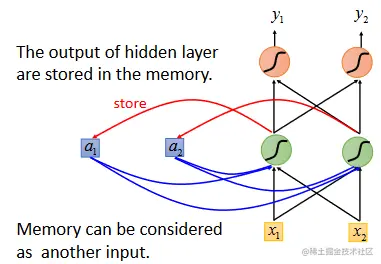

每一次hidden layer

里面的neuron产生output的时候，这个output都会存储到memory

里面，当下一次有input的时候，hidden layer的neuron不只会考虑input的$x_1$和$x_2$,还会考虑存储在memory中的值.

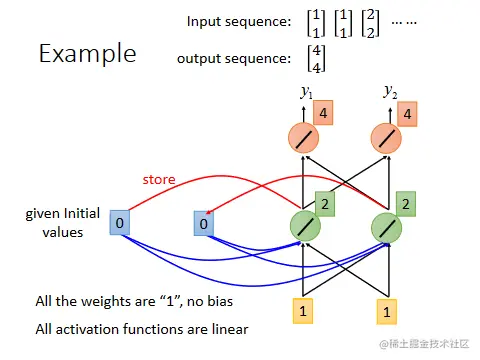

例：

假设上图中的network，其所有weight都为1，所有的neuron都没有任何bias值，假设所有的activation function都是linear的.现假设input是一个sequence,即input是[1 1],[1 1],[2 2]，将这个sequence input到这个RNN中去，在使用RNN的时候要给memory赋初始值,在此题中，假设在还没有放进任何东西之前，给memory的起始值为0.
输入第一个sequence[1 1]

此时对于neuron来说，不只接到了来自input的[1 1],而且还接到了来自memory的[0 0],因为所有的weight都是1，所以此时neuron的output都是2，接下来因为所有的weight都是1，所以两个红色的neuron的output都是4.
即input是[1 1]时，output是[4 4].

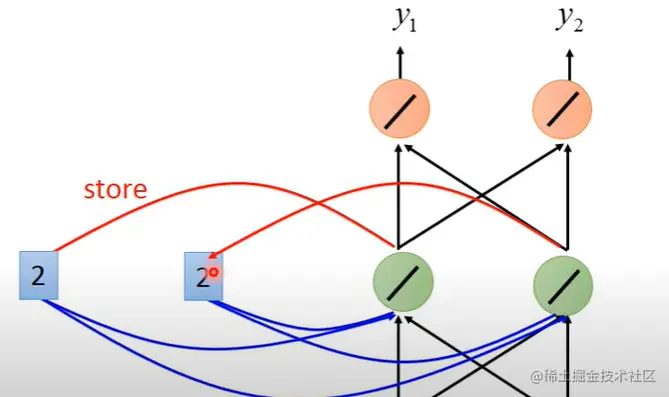

接下来RNN会将两个绿色的neuron的output存储到memory中去，所以memory中的值就会更新成[2 2].

第二次输入[1 1]
这时绿色的neuron的输入有四个，[1 1]和memory的[2 2]，由于weight都是1，所以此时neuron的输出是2+2+1+1=6，红色的neuron的输出是6+6=12，所以当第二次输入[1 1]时，输出就是[12 12].

绿色的neuron再将[6 6]存储到memory中，将原先的[2 2]洗掉.

第三次输入sequence[2 2]
它考虑四个input，2 2 6 6，绿色neuron的output为2+2+6+6=16,红色neuron的output为16+16=32，

由上述例题可以看出，RNN不会单独考虑input，也就是说会考虑input的order，在改变了input的sequence顺序之后，output也会改变.

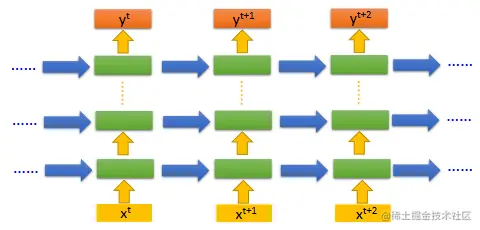

RNN的架构是可以自己设计的，也就是说，可以设计很多个hidden layer.丢入一个以后，它可以通过第一个hidden layer，然后通过第二个hiden layer，以此类推，通过所有的hidden layer之后才得到最后的output.每一个hidden layer都会被存在memory里面，在下一个时间点的时候，每一个hidden layer会再把前一个时间点存在memory的值读取出来，最后的到最后的output.

上述的这种将hidden layer的值存起来，然后在下一个时间点在读取出来的network，叫做Elman Network,还有一种叫做Jordan Network 【待补充】

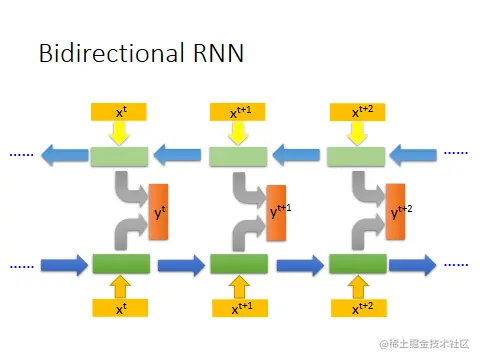

Bidirectional RNN(双向RNN)

RNN可以是双向的.上面的这种RNN，input一句话，它就是从句首一直读到句尾.假设句子里面每一个单词我们都用$x^t$来表示的话，它就是先读$x^{t}$,再读$x^{t+1}$,再读$x^{t+2}$.但这个过程是可以反过来的，它可以先读$x^{t+2}$,再读!$x^{t+1}$,再读$x^{t}$. 可以同时训练两个RNN，一个正向，一个逆向，然后将这两个RNN的hidden layer拿出来，都接给一个output layer，的到最后的y.

.
可以同时训练两个RNN，一个正向，一个逆向，然后将这两个RNN的hidden layer拿出来，都接给一个output layer，的到最后的y.

Long Short-term Memory(LSTM)

上述的memory是最简单的一个版本，因为我们随时都可以把值写入到memory，又随时可以将值读出来，现在比较常用的memory是被称为Long Short-term的memory.
LSTM有三个gate，当neural的某个output想要被写入到memory cell里面的时候，必须先经过一扇门(input gate),只有当input gate打开之后才能将值写入到memory cell，当input gate关闭的时候，其他neural就无法将值写进去.input gate什么时候打开、什么时候关闭是由network自己学习得到的.
输出的地方也有一扇门(output gate)，output gate决定外界其他的neuron可不可以从memory中将数据读取出来.output gate什么时候打开、什么时候关闭是由network自己学习得到的.
第三个gate，叫做forget gate，forget gate决定memory什么时候将过去记录的东西忘掉，或是什么时候将记录的东西format掉.forget gate什么时候将存在memory的信息format掉是由network自己学习得到的.

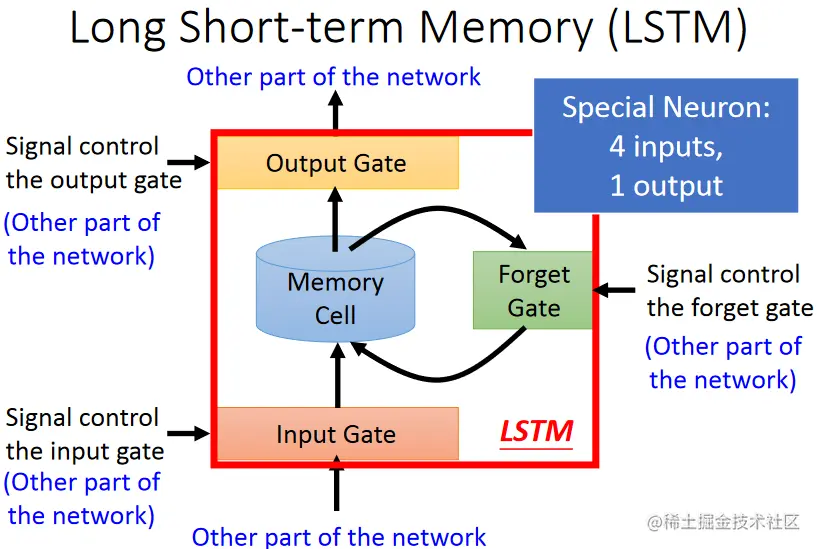

整个LSTM可以看成有四个input、一个output.这四个input分别是：①想要被存到memory里的值 ②操控input gate的信号 ③操控output gate的信号 ④操控forget gate的信号.

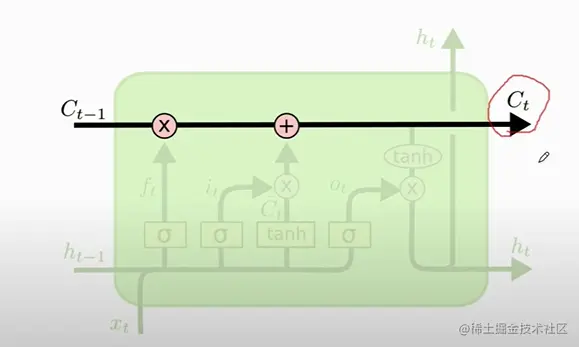

LSTM最重要的是这个传输带，记为向量$C_t$，过去的信息通过传输带直接送到下一个时刻，不会发生太大的变化，LSTM就是通过传输带来避免梯度消失的问题。 LSTM中有很多gates来让信息有选择地通过。 先来看一下forget gate。

遗忘门有一个sigmoid函数和elementwise multiplication两部分组成，输入sigmoid的为向量a，通过sigmoid函数将向量a中的每一个元素压到0~1之间，例子：

sigmoid的输入与输出向量的维度是相同的。

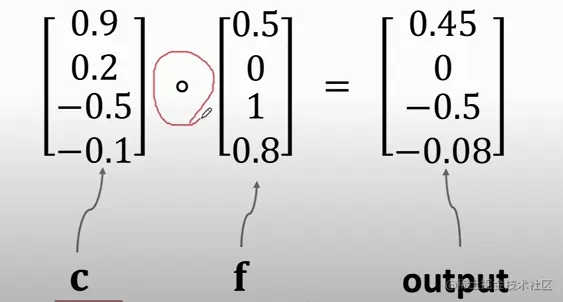

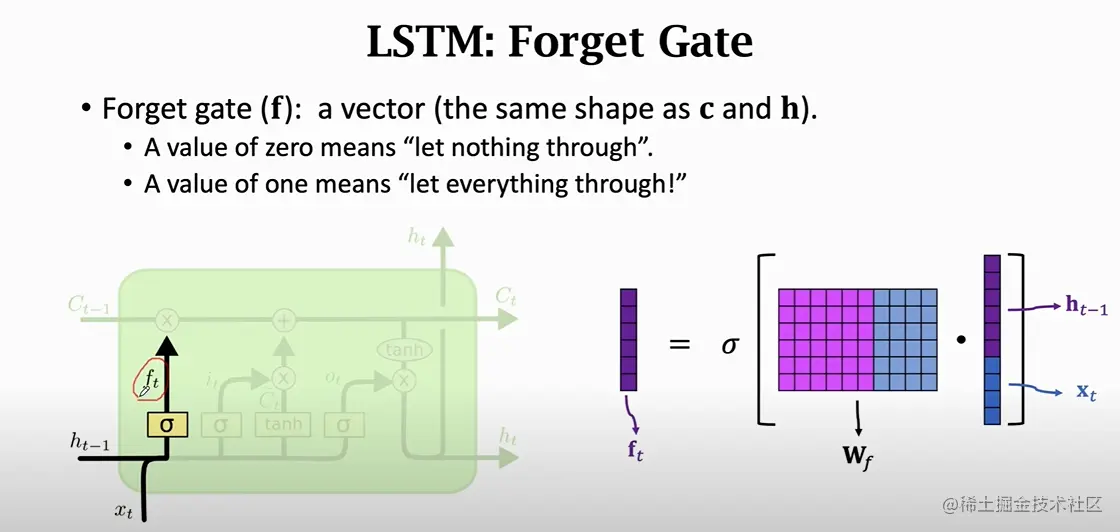

计算出向量f之后，计算传输带向量c和f的elementwise multiplication，是这样计算的： 遗忘门f有选择地让传送带c的值通过，如上图中，遗忘门向量中有一个元素为0,那么c对应的元素则不能通过，对应的输出则是0；假如对应的一个元素为1,则c对应的元素则全部通过。 遗忘门f具体计算： 上一个状态的$h_{t-1}$与当前输入$x_t$，将$h_{t-1}$与$x_t$做一个拼接，得到一个更高的向量，计算矩阵$w_f$与这个拼接向量的乘积，得到一个向量，在对这个向量运用sogmoid函数，得到一个向量$f_t$，$f_t$的每一个元素都是介于0~1之间，遗忘门的参数矩阵$w_f$需要通过反向传播从训练数据里学习。

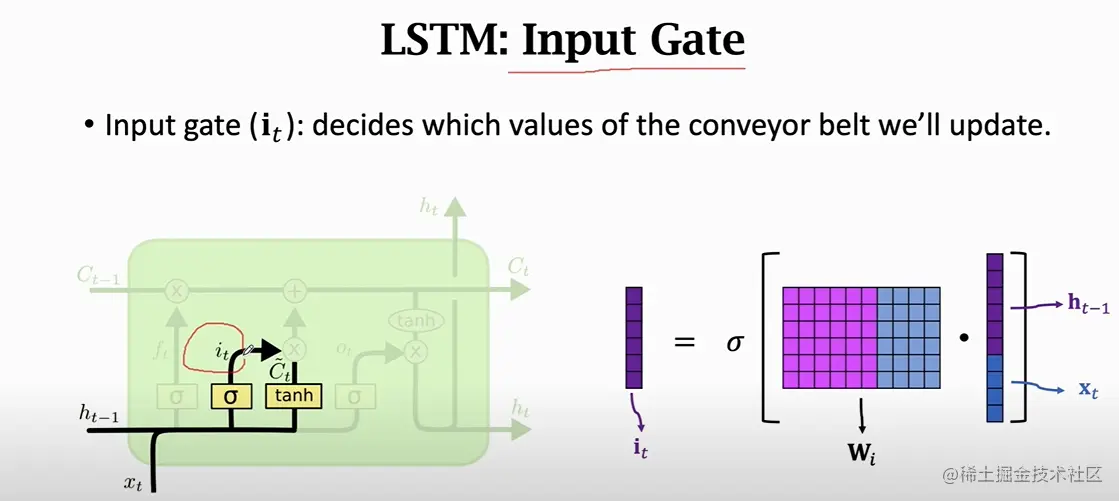

输入门：

在这张结构图里，输入门$i_t$依赖于旧的状态向量$h_{t-1}$和新的输入$x_t$。 输入门$i_t$的计算类似于遗忘门。除此之外还需要计算一个新的值$\widetilde{c}_t$。$\widetilde{c}_t$是个向量，计算与遗忘门和输入门很像。其计算如下：

区别是激活函数不是sigmoid而是tanh双曲正切函数，所以算出的$\widetilde{c}_t$的元素都介于-1~1之间，

更新传输带c。 现在我们已经知道$f_t$，输入$i_t$以及new values $\widetilde{c}_t$，我们还知道传输带旧的值$C_{t-1}$，现在可以更新传输带c了。如下图：

这样就完成了传送带的更新，用遗忘门删除了传送带的一些信息。

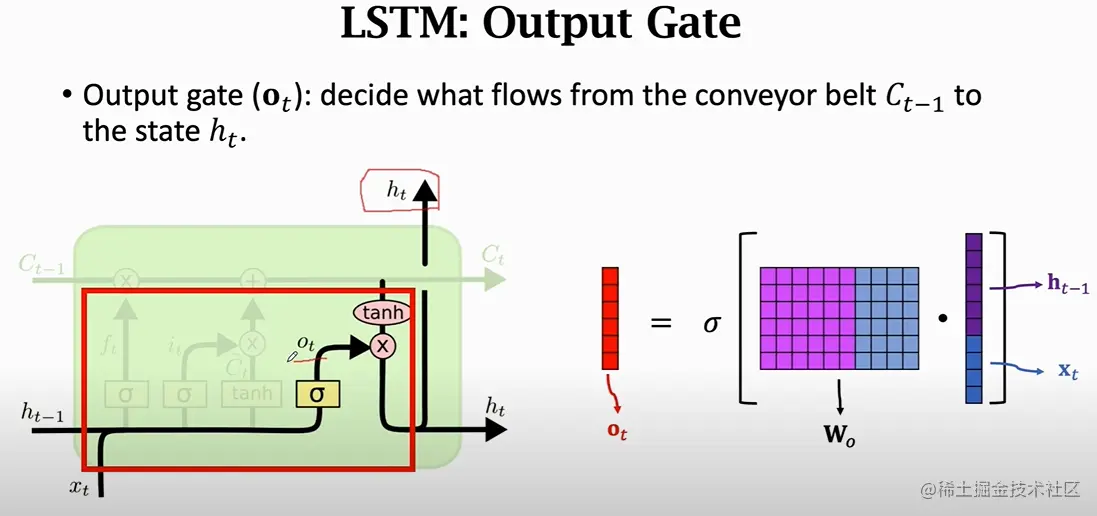

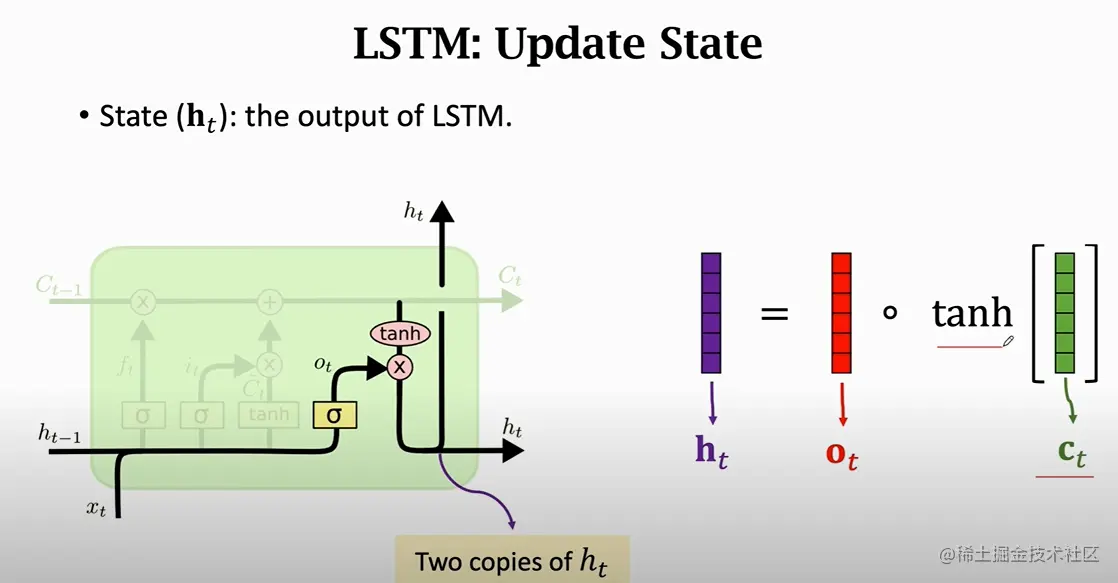

最后一步是计算LSTM的输出，即状态向量$h_t$。 计算方法如下： 先计算输出门$O_t$，

然后计算状态向量$h_t$，

从上图可以看出$h_t$有两份copies，一份传输给下一步，一份成为LSTM的输出。

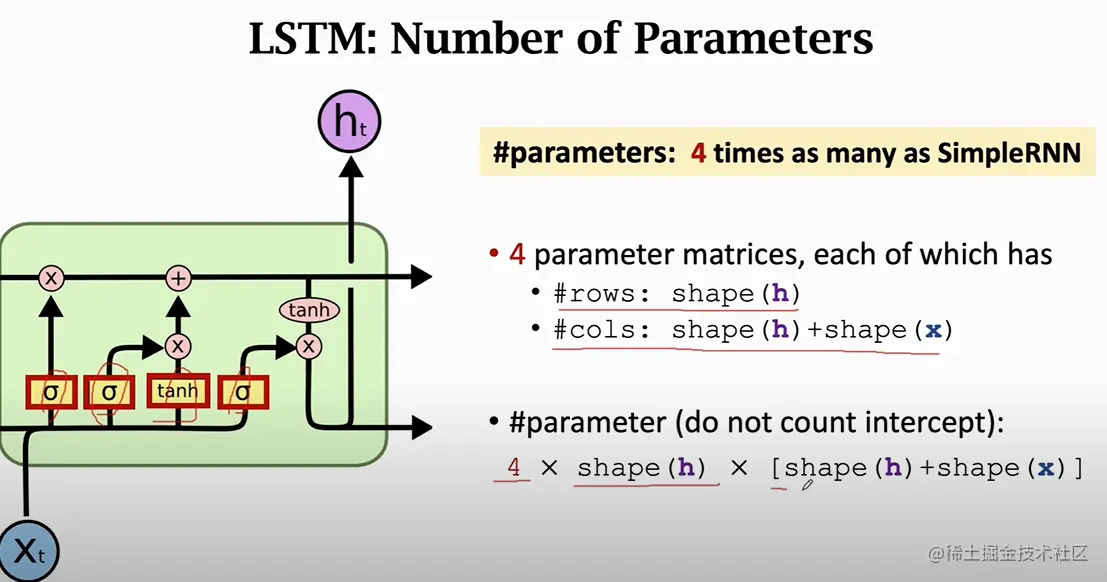

计算LSTM的参数数量。

LSTM的四个模块：遗忘门、输入门、new value、输出门，这四个模块都有其各自的参数矩阵w，所以已拥有四个参数矩阵。矩阵的行数是h的维度，列数是h的维度+x的维度，所以LSTM参数的数量是4 x h的维度 x (h的维度 + x的维度)

例题

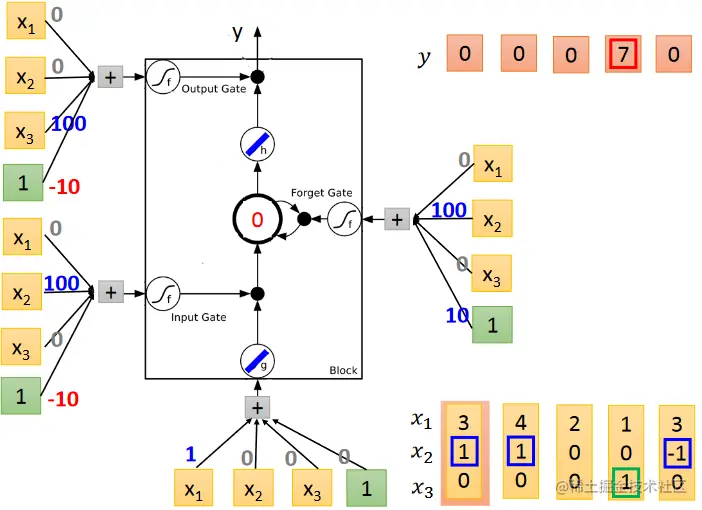

假设g和h都是linear的，存在memory里面的初始值为0.

memory cell有四个input，这四个input都是scalar，这四个scalar的产生方式为：input的三维的vector$x_1$,$x_2$,$x_3$,分别乘以对应linear的transform，然后加上最后的bias，以[3 1 0]为例，想要被存到memory的值：$x_1$ * 1 + $x_2$ * 0 + $x_3$ * 0 + bias = 3x1+1x0+0x0+0=4；input gate:3 * 0 + 1 * 100 + 0 * 0 -10 = 90,经过sigmoid的activation function以后，它的值会接近1，代表它是打开的(如果$x_2$的值为0，在经过运算再加上bias之后，所得到的值为-10，这时再经过sigmoid的activation function以后，其值会接近0，代表它是被关闭的，此时对应的scalar无法进入).

vector	input	input gate	forget gate	memory	output gate	y
[3 1 0]	3	1	1	3	0	0
[4 1 0]	4	1	1	7	0	0
[2 0 0]	2	0	1	7	0	0
[1 0 1]	1	0	1	7	1	7
[3 -1 0]	3	0	0	0	0	0

LSTM与RNN的关系

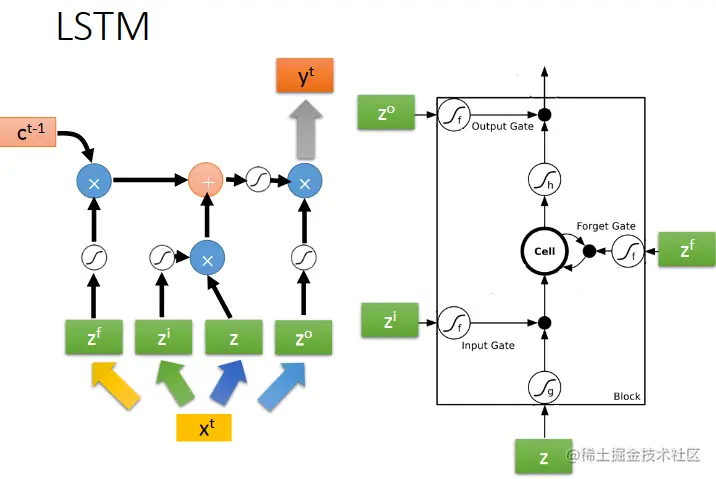

每一个LSTM都有一个memory cell，每一个cell里面都存了一个值(scalar)，把这些scalar接起来，就变成了一个vector(向量),写成$c^{t-1}$,可以理解为每一个cell里面的值，都是vector的一个dimension(维度). 在时间点t，input一个vector，$x^t$，这个vector会先乘上一个linear的transform，乘上一个matrix(矩阵)，变成另外一个vector $z$，$z$的dimension就是LSTM memory cell的数目，z的第一维就丢给第一个cell，第二维就丢给了第二个cell，以此类推； $x^t$会再乘上另外一个transform得到$z^i$，$z^i$的dimension也跟cell的数目一样，$z^i$的每一个dimension都会去操控一个memory，所以$z^i$的第一维去操控第一个cell的input gate，第二维去操控第二个cell的input gate......
$z^f$ ~ forget gate
$z^o$ ~ output gate

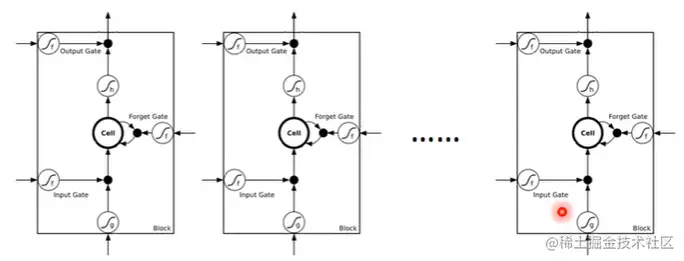

$z$,$z^i$,$z^f$,$z^o$,是四个vector，input的值是每一个vector的一个dimension，也就是说input的值是不一样的.但所有的cell是可以共同一起被运算的.

$z$要乘上$z^i$经过activation function后的值，$z^f$经过activation function之后得到的值与之前存在cell里面的值相乘，然后把这两个值加起来(这时所得到的和，就是在这次运算中要被存入到cell里面的值)，$z^o$经过activation function之后与之前的和相乘，得到最后的y. 上述的LSTM是较简单的一个版本

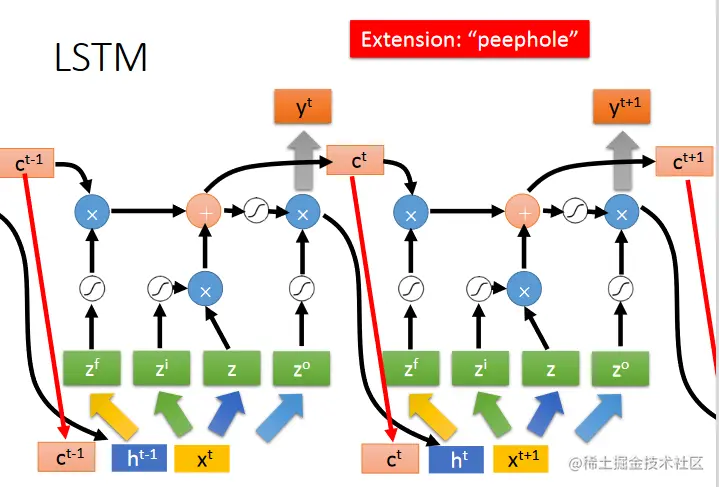

下面是一个相对标准的LSTM

为什么要把RNN换成LSTM

LSTM可以解决梯度爆炸和梯度消失的问题.
那为什么可以解决呢？ RNN和LSTM在面对cell的时候，处理的操作是不一样的.
在RNN中，每一个时间点，memory中的信息都会被洗掉，每一个时间点，neuron的output都会被放到memory中去，所以在每一个时间点，memory之前存储的信息都会被覆盖掉；
但在LSTM中是不一样的.它会把原来memory中的值乘上一个值，再加上input的值，放到cell内，所以它的memory和input是相加的.所以LSTM与RNN不同的是，如果weight产生了影响，则这个影响是一直存在的(除非forget gate打开，决定把memory洗掉)，不像RNN在每一个时间点的值都会被覆盖掉，只要值一被覆盖掉，这个影响就消失了.

Keras

Keras是一个由Python编写的开源人工神经网络库，可以作为Tensorflow、Microsoft-CNTK和Theano的高阶应用程序接口，进行深度学习模型的设计、调试、评估、应用和可视化 。

Keras支持三种RNN，分别是LSTM、GRU(LSTM稍微简化的一个版本，只有两个gate，但是表现跟LSTM差不多，而且少了1/3的参数)、SimpleRNN.

GRU

由于GRU相较于LSTM的gate更少(GRU只有两个gate)，所以在训练的时候是比较robust的.所以在训练的时候，觉得overfitting(过拟合)的情况很严重，可以尝试一下GRU.
GRU的"精神"讲的直白点就是"旧的不去，新的不来"，它会将input gate与forget gate联动起来，也就是说，当input gate打开的时候，forget gate就会自动打开并format掉存储在cell中的值，当forget gate没有要format的值的时候，input gate就会被关起来.也就是说只有把memory中的值清掉之后才可以把新的值存进来.

还有一些技术也可以解决梯度消失的问题

比方说Clockwise RNN或是SCRNN(Structurally Constrained Recurrent Network)
