MySQL高级_02MySQL数据结构选择的合理性

Hilary
175 阅读6分钟

1 全表遍历

这里都懒得说了。

2 Hash结构

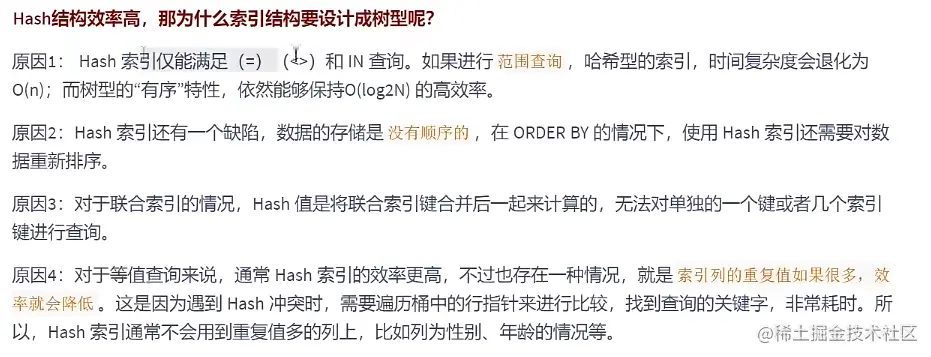

2.1Hash结构效率高，那为什么索引结构要设计成树型呢？


2.2Hash索引的适用性

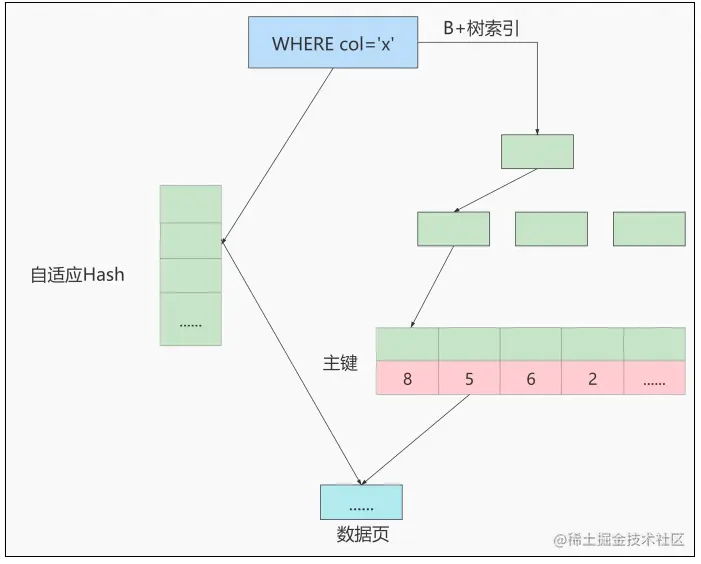

image.png 采用自适应 Hash 索引目的是方便根据 SQL 的查询条件加速定位到叶子节点，特别是当 B+ 树比较深的时候，通过自适应 Hash 索引可以明显提高数据的检索效率。

我们可以通过 innodb_adaptive_hash_index 变量来查看是否开启了自适应 Hash，比如：

mysql> show variables like '%adaptive_hash_index';

3 二叉搜索树

为了提高查询效率，就需要 减少磁盘IO数 。为了减少磁盘IO的次数，就需要尽量 降低树的高度 ，需要把原来“瘦高”的树结构变的“矮胖”，树的每层的分叉越多越好。

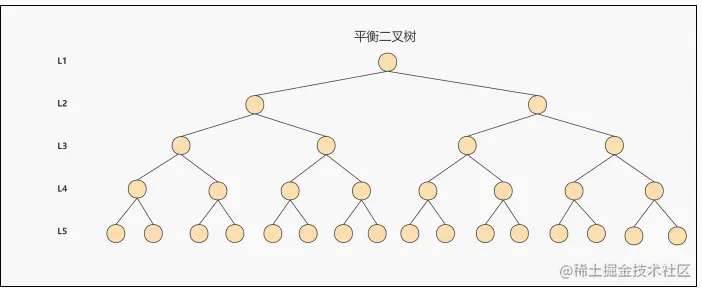

4 AVL树


5 B-Tree（balance tree）多路平衡查找树

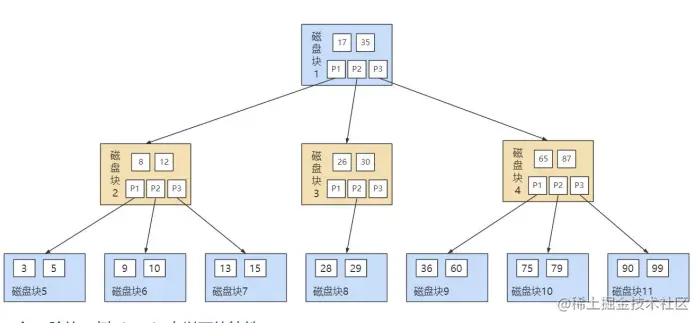

image.png 一个 M 阶的 B 树（M>2）有以下的特性：

  1. 根节点的儿子数的范围是 [2,M]。
  2. 每个中间节点包含 k-1 个关键字和 k 个孩子，孩子的数量 = 关键字的数量 +1，k 的取值范围为[ceil(M/2), M]。
  3. 叶子节点包括 k-1 个关键字（叶子节点没有孩子），k 的取值范围为 [ceil(M/2), M]。
  4. 假设中间节点节点的关键字为：Key[1], Key[2], …, Key[k-1]，且关键字按照升序排序，即 Key[i]<Key[i+1]。此时 k-1 个关键字相当于划分了 k 个范围，也就是对应着 k 个指针，即为：P[1], P[2], …,P[k]，其中 P[1] 指向关键字小于 Key[1] 的子树，P[i] 指向关键字属于 (Key[i-1], Key[i]) 的子树，P[k]指向关键字大于 Key[k-1] 的子树。
  5. 所有叶子节点位于同一层。

上面那张图所表示的 B 树就是一棵 3 阶的 B 树。我们可以看下磁盘块 2，里面的关键字为（8，12），它有 3 个孩子 (3，5)，(9，10) 和 (13，15)，你能看到 (3，5) 小于 8，(9，10) 在 8 和 12 之间，而 (13，15)大于 12，刚好符合刚才我们给出的特征。

然后我们来看下如何用 B 树进行查找。假设我们想要 查找的关键字是 9 ，那么步骤可以分为以下几步：

  1. 我们与根节点的关键字 (17，35）进行比较，9 小于 17 那么得到指针 P1；

  2. 按照指针 P1 找到磁盘块 2，关键字为（8，12），因为 9 在 8 和 12 之间，所以我们得到指针 P2；

  3. 按照指针 P2 找到磁盘块 6，关键字为（9，10），然后我们找到了关键字 9。

你能看出来在 B 树的搜索过程中，我们比较的次数并不少，但如果把数据读取出来然后在内存中进行比较，这个时间就是可以忽略不计的。而读取磁盘块本身需要进行 I/O 操作，消耗的时间比在内存中进行比较所需要的时间要多，是数据查找用时的重要因素。 B 树相比于平衡二叉树来说磁盘 I/O 操作要少 ，在数据查询中比平衡二叉树效率要高。所以 只要树的高度足够低，IO次数足够少，就可以提高查询性能 。

6 B+Tree

B+ 树和 B 树的差异：

  1. 有 k 个孩子的节点就有 k 个关键字。也就是孩子数量 = 关键字数，而 B 树中，孩子数量 = 关键字数+1。
  2. 非叶子节点的关键字也会同时存在在子节点中，并且是在子节点中所有关键字的最大（或最小）。
  3. 非叶子节点仅用于索引，不保存数据记录，跟记录有关的信息都放在叶子节点中。而 B 树中， 非叶子节点既保存索引，也保存数据记录 。
  4. 所有关键字都在叶子节点出现，叶子节点构成一个有序链表，而且叶子节点本身按照关键字的大小从小到大顺序链接。 B 树和 B+ 树都可以作为索引的数据结构，在 MySQL 中采用的是 B+ 树。 但B树和B+树各有自己的应用场景，不能说B+树完全比B树好，反之亦然。

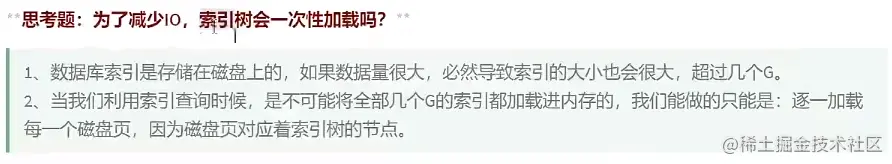

思考题：为了减少IO，索引树会一次性加载吗？

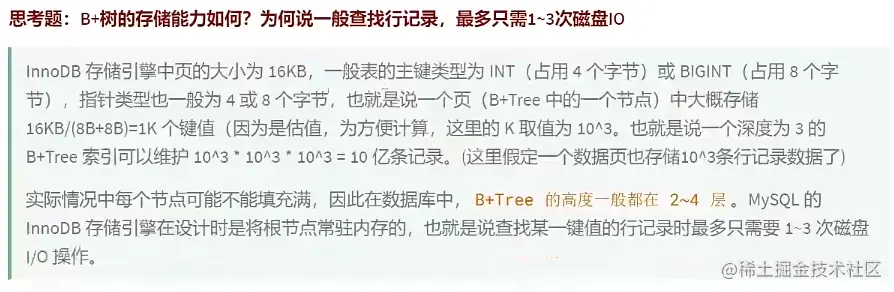

思考题：B+树的存储能力如何？为何说一般查找行记录，最多只需1~3次磁盘IO

image.png 10亿足够。2-4层之后。根页面万年不动，减去1。得到1-3次

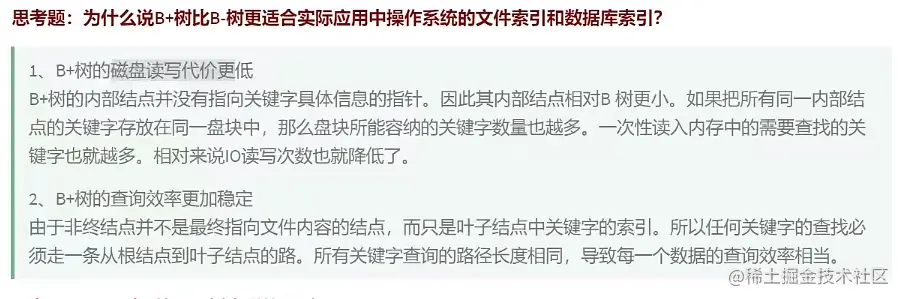

思考题：为什么说B+树比B-树更适合实际应用中操作系统的文件索引和数据库索引？

image.png 更矮胖~哈哈哈哈

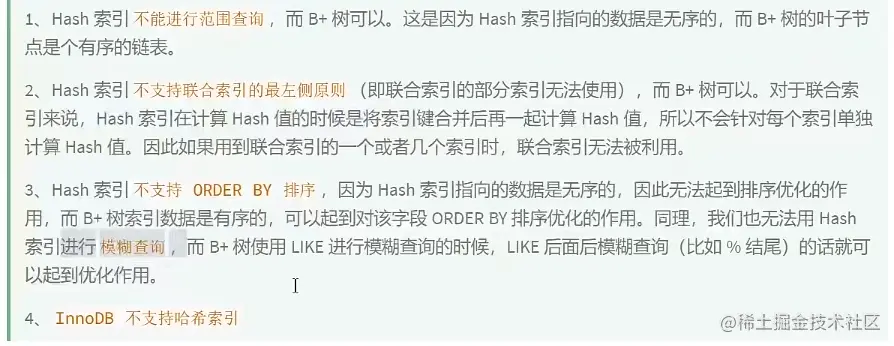

思考题：Hash 索引与 B+ 树索引的区别


思考题：Hash 索引与 B+ 树索引是在建索引的时候手动指定的吗？

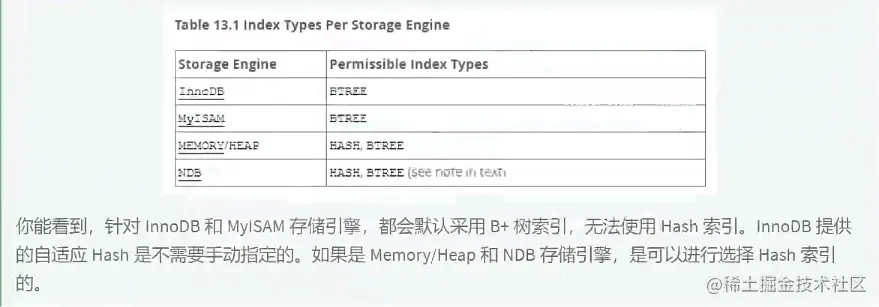

innoDB myISAM不支持hash索引。但是有自适应，不需要手动 image.png

7 R树

R-Tree在MySQL很少使用，仅支持 geometry数据类型 ，支持该类型的存储引擎只有myisam、bdb、innodb、ndb、archive几种。举个R树在现实领域中能够解决的例子：查找20英里以内所有的餐厅。如果没有R树你会怎么解决？一般情况下我们会把餐厅的坐标(x,y)分为两个字段存放在数据库中，一个字段记录经度，另一个字段记录纬度。这样的话我们就需要遍历所有的餐厅获取其位置信息，然后计算是否满足要求。如果一个地区有100家餐厅的话，我们就要进行100次位置计算操作了，如果应用到谷歌、百度地图这种超大数据库中，这种方法便必定不可行了。R树就很好的 解决了这种高维空间搜索问题 。它把B树的思想很好的扩展到了多维空间，采用了B树分割空间的思想，并在添加、删除操作时采用合并、分解结点的方法，保证树的平衡性。因此，R树就是一棵用来 存储高维数据的平衡树 。相对于B-Tree，R-Tree的优势在于范围查找。

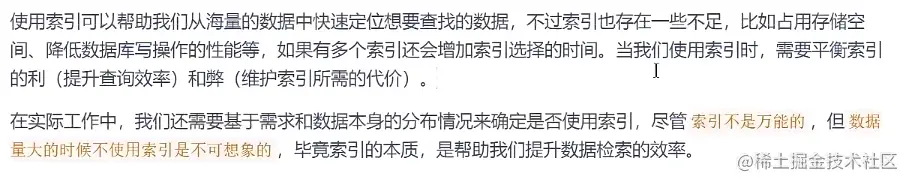

小结

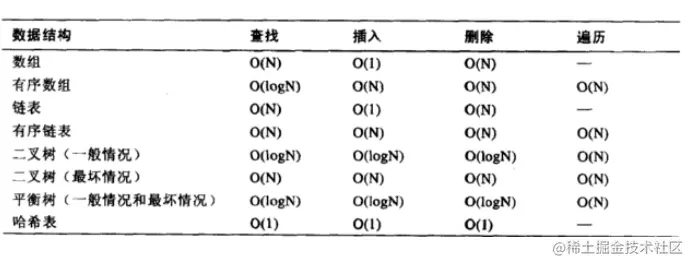

附录：算法的时间复杂度

同一问题可用不同算法解决，而一个算法的质量优劣将影响到算法乃至程序的效率。算法分析的目的在于选择合适算法和改进算法。
