同学们，在平时的系统使用过程当中，你一定注意过站内信这个功能吧。作为掘友的你，一定是更加的熟悉了，每当收获到掘友的点赞、关注、评价三连，相信您一定都会小小的激动下。

那么想不想知道这个功能是如何实现的呢？今天由我来带你探秘下，这个必备的站内信功能是如何实现的。

本文提到的代码是公司内部文件，所以不提供源码，只能提供实现思路，如果遇到问题，欢迎留言讨论！

WebSocket实现参考：juejin.cn/post/699575…

一、项目简介

本文涉及的代码，是一套基于SpringCloudAlibaba的微服务架构，前端使用vue实现，框架使用ant-design-vue实现。整个平台是一套后台服务，此次讲解的站内信服务，作为整个平台的一个微服务存在，可单独部署。

1.1 功能简介

那么此服务做了哪些事呢？

页面消息实时推送（websocket）
实现不同粒度的消息推送：个人、用户组、组织结构、地域等。
系统公共公共消息推送，本业务环境下称之为公告。
开放消息推送接口（rest接口，kafka）
短信、邮件推送扩展
网关请求拦截实现消息推送

通过上面提到的功能，实现针对不同人群、不同业务场景的隔离。保证系统正常消息业务实现，系统异常信息告警的即时推送。

1.2 架构简介

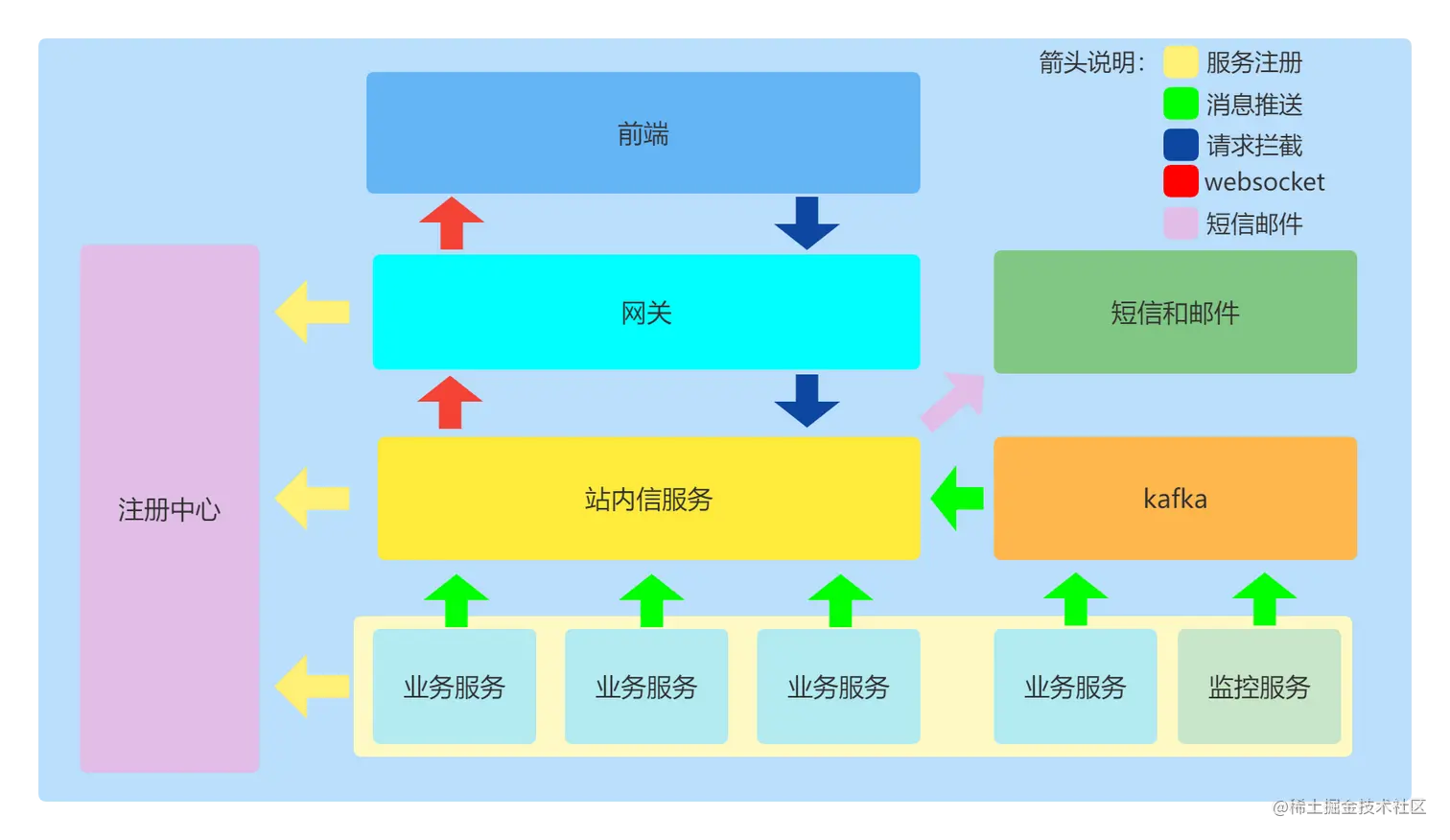

通过下图，给大家展示下整个站内信的组成和功能流转过程：


如上图所示，根据箭头的不同，有几个要点：

站内信服务与普通业务服务一样，都注册于注册中心
消息推送有两种方式：
- rest接口
- kafka
网关除通过写拦截器进行请求拦截，针对指定路径的请求拦截后进行消息推送
后台与前台的交互，使用WebSocket长连接的形式
开放预留短信、邮件接口，接入配置即可使用

二、实现方案

2.1 技术选型

前台

框架采用ant-design-vue

官方文档：www.antdv.com/docs/vue/in…

我们的项目是后台项目，此框架提供了开箱即用的高质量 Vue 组件，同时其提炼自企业级中后台产品的交互语言和视觉风格，非常便于系统的快速开发。
后台

框架：SpingCloudAlibaba

注册中心：nacos

网关：SpringCloudGateway
数据存储

数据库：mysql

此处使用mysql作为数据存储，包括配置信息、消息历史记录等。我们的业务场景较小，用户量较小，数据量也不多，如果数据量大的话，建议将消息存储放到Elasticsearch当中。
中间件

消息：kafka
前后台通信组件:

WebSocket + redis

此处为何选择redis？

主要是使用其发布、订阅的功能，实现websocket在分布式环境下的session共享问题。

2.2 功能架构

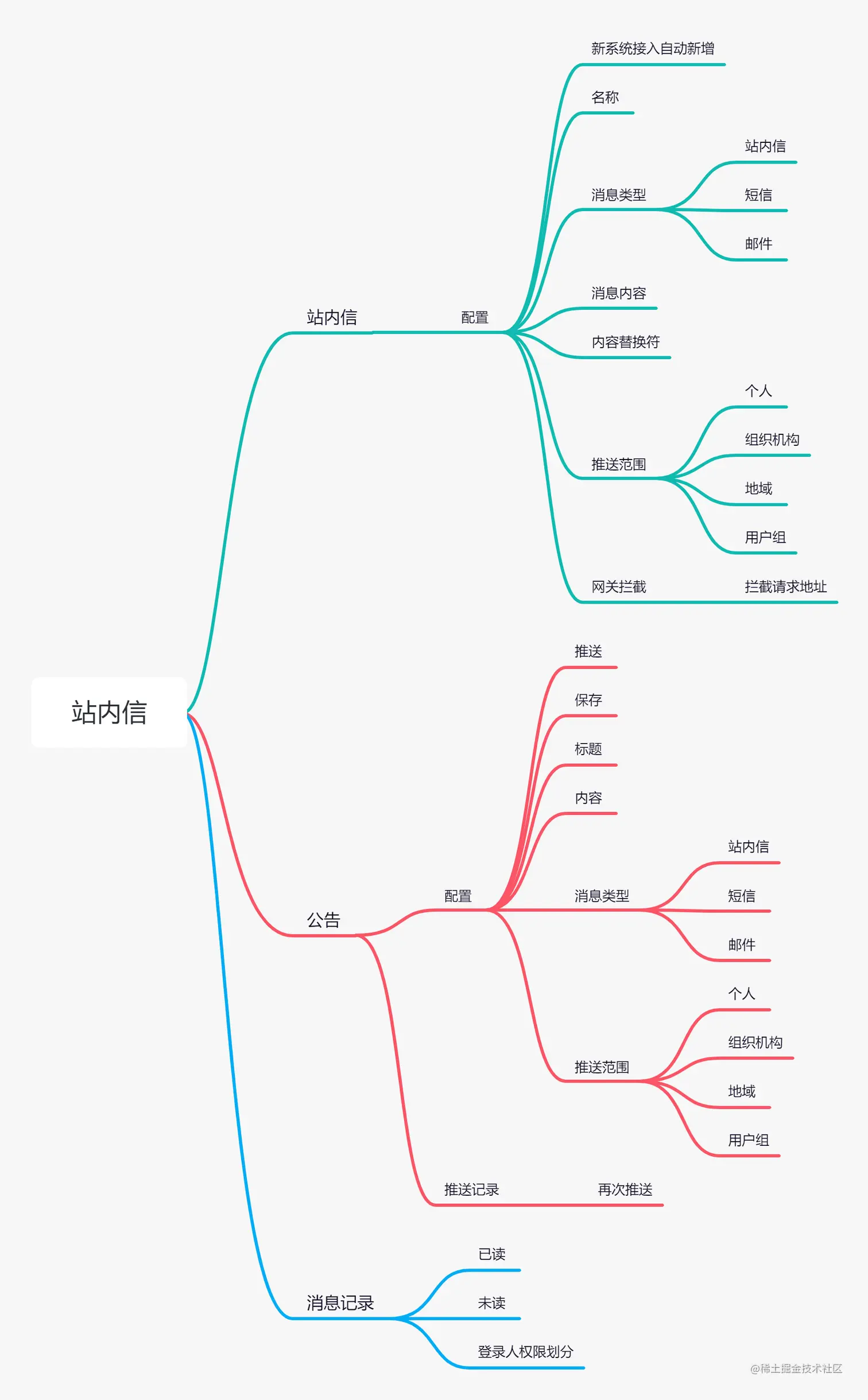

管理端根据业务需求分析，主要分为下面三个部分：
消息推送业务分析

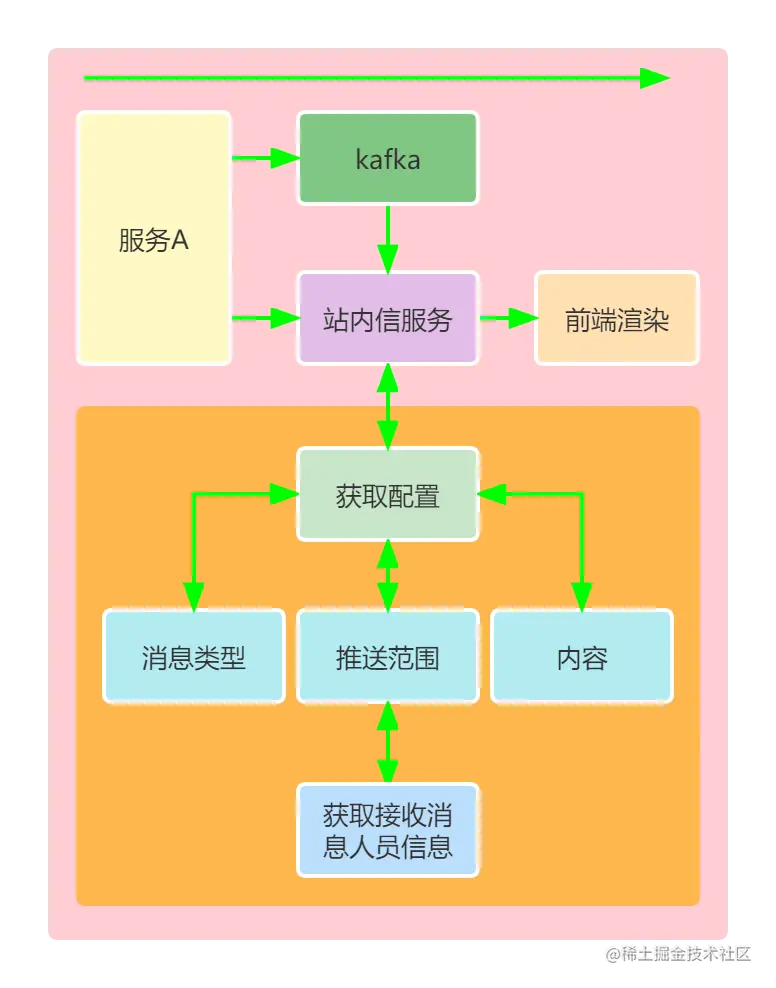

- 常规服务推送消息

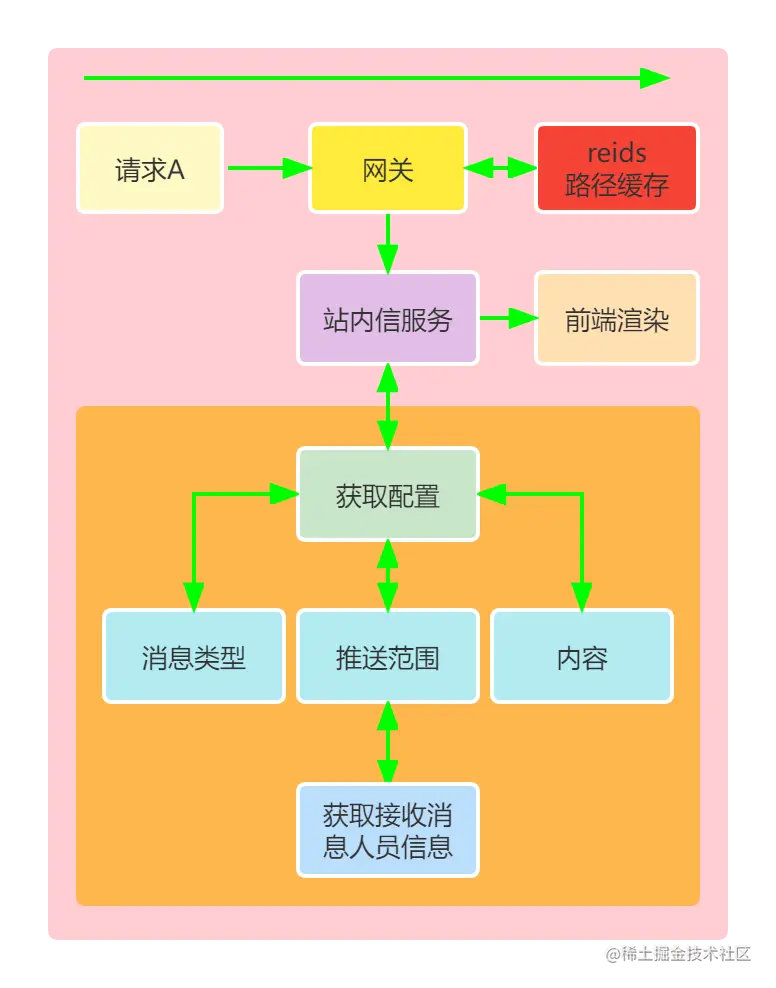

- 网关拦截消息推送

2.3 重难点分析

2.3.1 分布式环境下的websocket

如果说只做站内信的话，那么websocket绝对是本文的重点。websocket是前后端通过长连接通信的常用解决方案，相比于定时轮询的方式，突出的就是一个时效性，对于消息的接收和推送是实时的。

简单实现只需要在前后端引入相应地依赖和方法就可以了，而我此处要提出的问题，是大多数首次接触长连接的同学需要重点考虑的问题：session共享。

为什么会有session共享的问题？

如下图所示，当我只有一个服务端的时候，无论有多少客户端都是与这一个服务端建立连接，服务端发送消息只需要根据客户端的id（a,b,c）去发送到指定客户端就可以了

未命名文件 (15).png

当服务端由于访问压力过高，启动两个服务的时候，那么此时客户端连接就会出现如下的情况，此时服务B想要给客户端 a发送消息就会失败，因为在服务端B上，根本就没有持有客户端 a的session信息，那么必然是不能进行发送的：

未命名文件 (16).png

使用redis能够很好地解决这个问题

我们知道redis在处理sesison共享问题上有天然的优势，比如在JWT的场景下。此处我们也使用redis来解决这个问题，关于详细的介绍请看开篇提到的文章地址：WebSocket实现参考

此处需要使用redis的发布和订阅功能，当有新的客户端请求连接，会将它的id作为topic注册到redis当中，同时对该topic进行订阅，当服务端A处理完业务，想要给客户端a发送消息时，直接拿客户端a的topic去调用redis的publish方法，就会将消息推送到相应地客户端：

未命名文件 (17).png

本文所指是服务端对客户端通信，双向通信的话，服务端代码是不同的。

2.3.2 gateway配置

因为前后端所有的交互都是通过gateway来做的，所以websocket的通信一样如此，不同之处在于websocket需要单独的配置。

虽然websocket的服务端也是在一个springboot微服务上，但是并不是通过常规的接口请求进行连接，需要如下所示配置，gateway提供静态网关配置，和动态网关配置，推荐动态网关配置如下，修改无需重启服务：

[{
    "id": "websocket",
    "order": 2,
    "predicates": [{
        "args": {
            "pattern": "/websocket/server/**"
        },
        "name": "Path"
    }],
    "uri": "lb:ws://inbox-model"
}]

如上所示意思是：当网关捕获到路径"/websocket/server/**"，就原样跳转到服务inbox-model，且是websocket形式"lb:ws://inbox-model"。

2.3.3 扩展性设计

从文章前面的内容看到，本项目并非单纯的站内信功能，还有短信、邮件等等，那么必然说明这以后还有可扩展的可能，如微信、企业微信、钉钉等等。

那么如何设计才能使得后续的扩展修改最小呢？

一开始写代码时，我们能想到最直接的方式，那就是增加判断，if或者switch等等，但是每次的扩展必然要增加条件，可能会导致系统稳定性低，代码耦合强，从而可能引发线上事故。

此处突出了设计模式的重要性，本文使用最简也是最有效的设计模式【策略模式】

何处使用策略模式？

前面的功能架构图当中，我们发现：

消息类型分为：站内信，短信，邮件
推送范围分为：个人，组织机构，地域，用户组

以上两处都是策略模式的用武之地，下面我用示例代码给大家展示下：

定义抽象类：

public abstract class ISendMessageService {

/**
 * description: 发送

 * @return: com.botany.spore.core.result.Result
 * @author: weirx
 * @time: 2021/3/18 13:37
 * @param inboxMessageTemplateDOMap
 * @param personMap
 * @param inboxBusinessConfigDO
 * @param claimUser
 */
public abstract Result send(InboxMessageTemplateDO inboxMessageTemplateDOMap, Map<String, Object> personMap,
                            InboxBusinessConfigDO inboxBusinessConfigDO, String claimUser);

}

相信有同学想问，为什么不是接口卫视抽象类？因为我需要定义通用的公共方法，供每个实现类使用，这样做就能减少重复代码。

分别定义站内信、短信、邮件的实现：

那么我们在调用发消息时，如何使用？又如何确定我发送的是何种消息，走哪个实现类？看如下调用位置代码：

private void sendMessage(String messageType, Map<String, InboxMessageTemplateDO> templateDOMap,
                         Map<String, Object> personListByPushRange, InboxBusinessConfigDO inboxBusinessConfigDO, String username) {
    for (String msgType : messageType.split(Constants.COMMA)) {
        ISendMessageService sendMessageService =
                SendMessageTypeEnum.newInstance(SendMessageTypeEnum.getEnum(msgType));
        sendMessageService.send(templateDOMap.get(msgType), personListByPushRange, inboxBusinessConfigDO, username);
    }
}

仔细观察上述代码，发现我根据不同的消息类型获取了不同类型的枚举，那么枚举内部是什么？

/**
 * 站内信
 */
MESSAGE("sendMessageService", "站内信") {
    @Override
    public ISendMessageService create(String code) {
        return (ISendMessageService) ApplicationContextProvider.getBean(code);
    }
}

如上所示，根据不同的code会返回不同的bean实例。

到上面为止，一个简单的策略模式就完成了。假如我们后面扩展微信，那么只需要新增实现类，同时在枚举中添加新的枚举就好了，不需要修改整个发送消息业务代码。同理，推送范围也是如此。

2.4 成品展示

下面截取了几个成平图给大家看下：

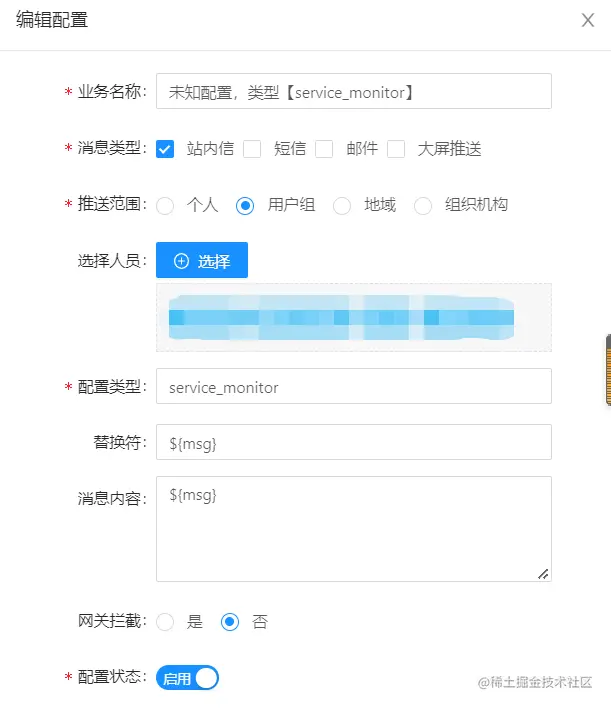

站内信配置信息：

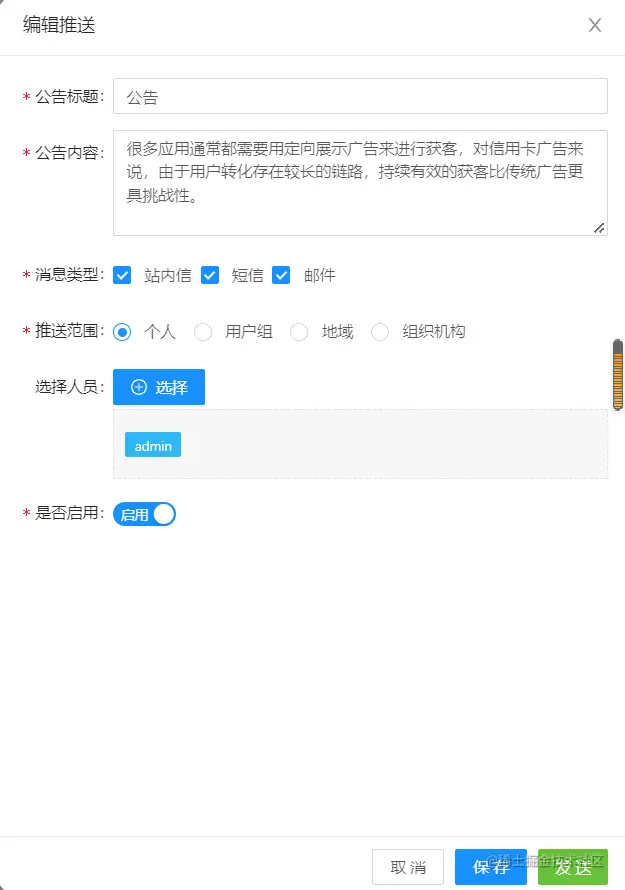

公告配置信息：

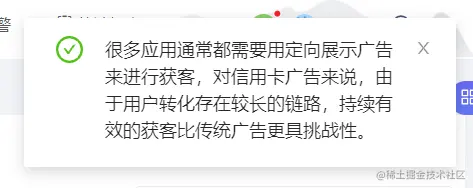

接收消息：

三、总结

3.1 设计优先

整个功能是由我和一个前端人员完成的，大概使用了半个多月的时间，我个人觉得还是比较快的，其中设计占据了一般的时间。

我记得我曾经的第一份工作中，西安交大的副校长和我说过一句话：软件开发，百分之五十对需求，百分之三十用来设计，百分之二十用来开发，虽然时间规划可能根据不同的环境而定，但是大概的理论是没有毛病的。

我要说的其实很简单，要想在开发过程中做到事半功倍，那么必然离不开好的需求分析，产品设计。

同样，好的代码架构设计也是很重要的，大到服务的划分，小到你一个策略模式的使用，都能够让你的代码逻辑变得清晰，可扩展，前期的付出为的是以后修改时的便捷。

3.2 留有余地

回头来看，此功能的短信和邮件，并不是原本的需求，原本只是需要站内信的实现。

至于另外的是我在此处预留的扩展点。因为在做设计的时候，就可以预见，后期必然要增加短信、邮件甚至更多的扩展。当此类需求来的时候，我只用了1个小时就完成了原本两人天的功能。其余的时间才好用来提升自身啊。

这里要说的就是，我们在设计代码时，一定要多想一些可扩展的点，对某些设计一定要留有余地，后面即使你忘了，当你看到此处的代码，你会夸赞自己当初有多么的明智。

3.3 不足之处

此功能还有不足之处等待我去解决，我习惯使用// TODO 在代码中做标记，具体如下：

多余的设计，起初我针对消息是要配置一个消息内容模板的，此处代码冗余进去了，但是还没有使用上，后面会去掉或者将其完善。
关于站内信推送、短信推送目前都是循环去发送的，不是很友好，需要配合下游去调整。
循环调用feign接口的位置，同样需要提供批量接口，等待处理。
消息记录目前使用mysql存储，场景数据量不大，而且我做了定时任务去清除久远的历史消息，后面会优化成Elasticsearch存储。
