1 ST MP157 BOOT模式
2 固件烧写实验

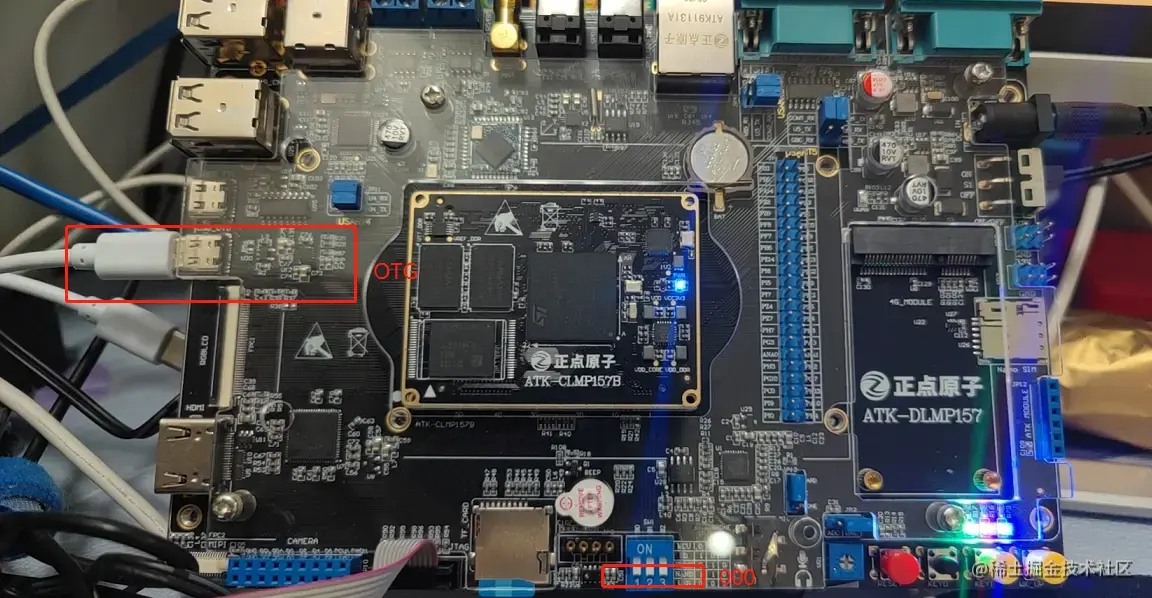

拨码开关选择为 000 （USB 模式），将一根 USB Type-C数据线连接到底板 USB_OTG，再连接到 PC（电脑）的 USB 3.0 接口（一般是内部是蓝色的就是 USB 3.0 接口，不要连接到 USB 2.0 接口，否则烧写很慢！经过实测，如果烧写时间很长，说明您的 USB 3.0 接口可能不是真正的 USB 3.0 接口，实质是 USB 2.0）。- 另一根 USB Type-C数据线连接到底板 USB_TTL（
串口非必需连接，目的是观察一些打印信息）。 - 然后开发板上电。
烧写完成后，拨码到 010，eMMC 启动即可，注意：OTG是烧写线，烧写完毕后，拔出即可。另外整个固件烧写过程，无需启动虚拟机，在Windows上完成所有下载过程

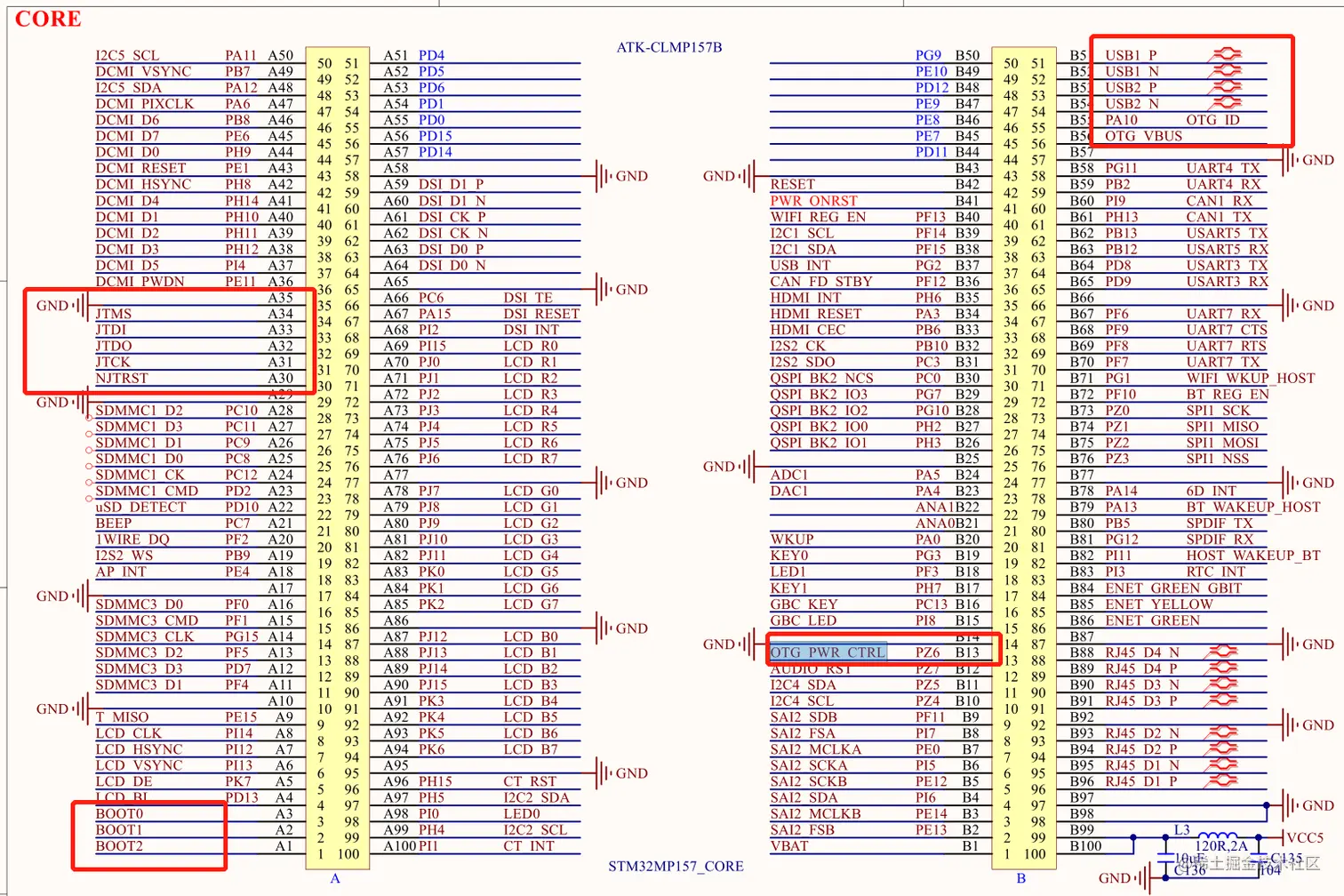

3 ST MP157串行下载硬件电路图
3.1 OTG原理

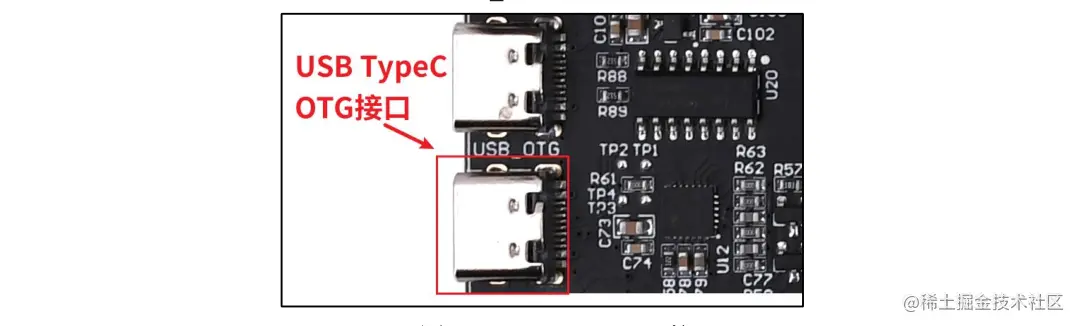

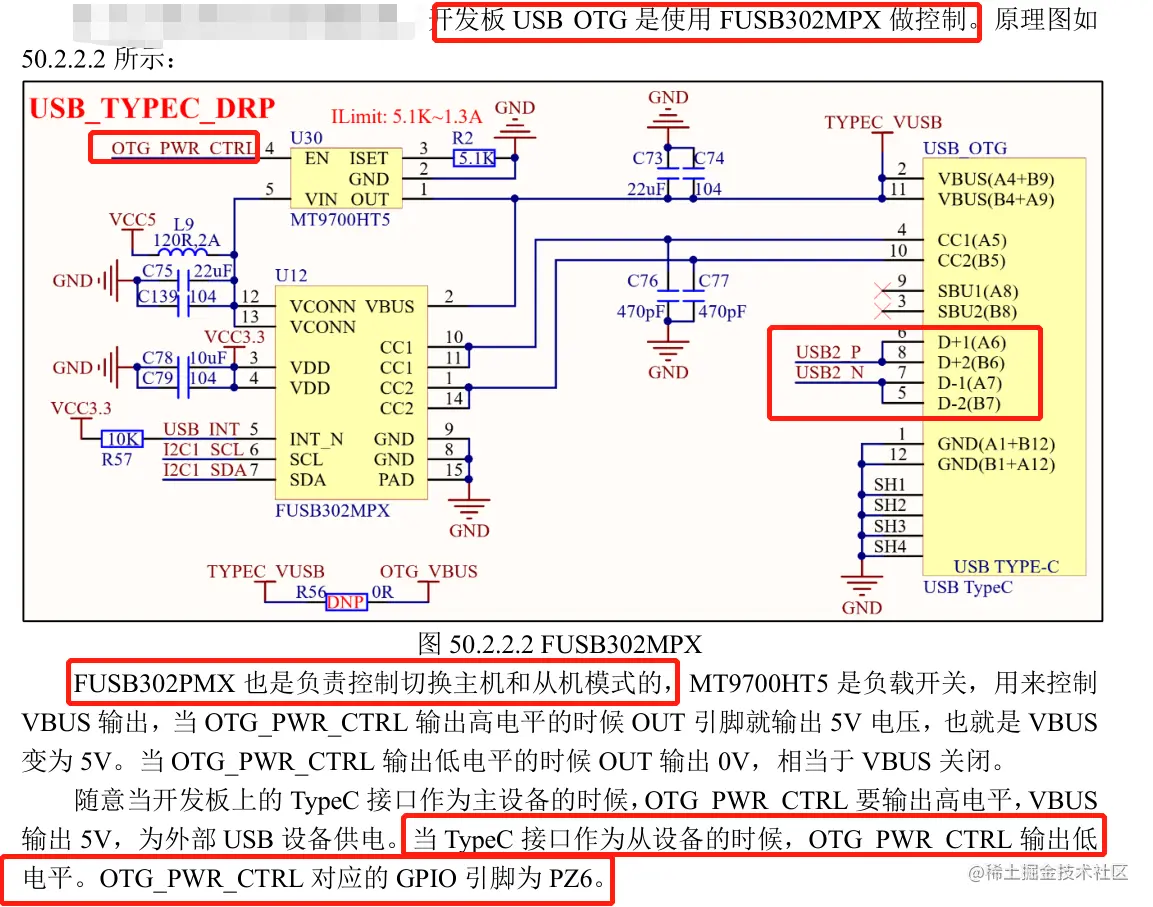

3.2 OTG硬件电路
-

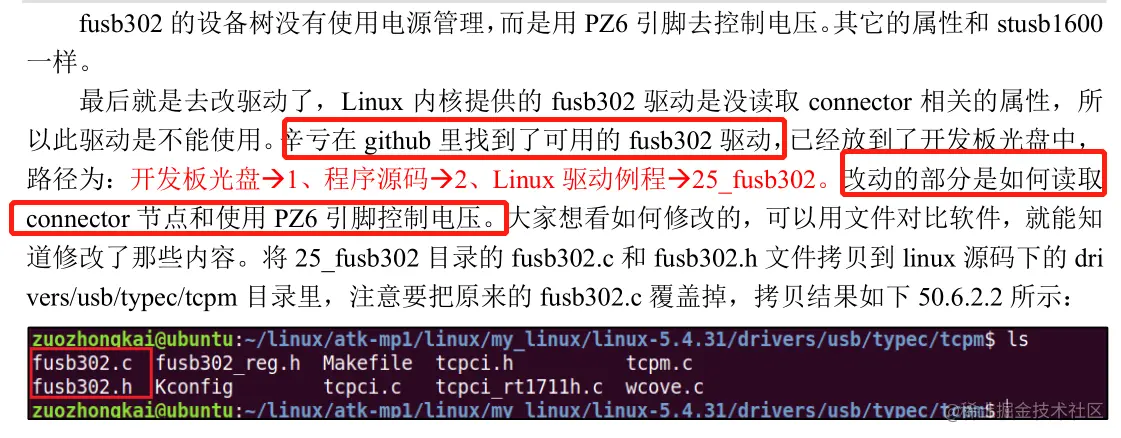

fusb302 的设备树没有使用电源管理，而是用 PZ6 引脚去控制电压，因此驱动需要定制化开发

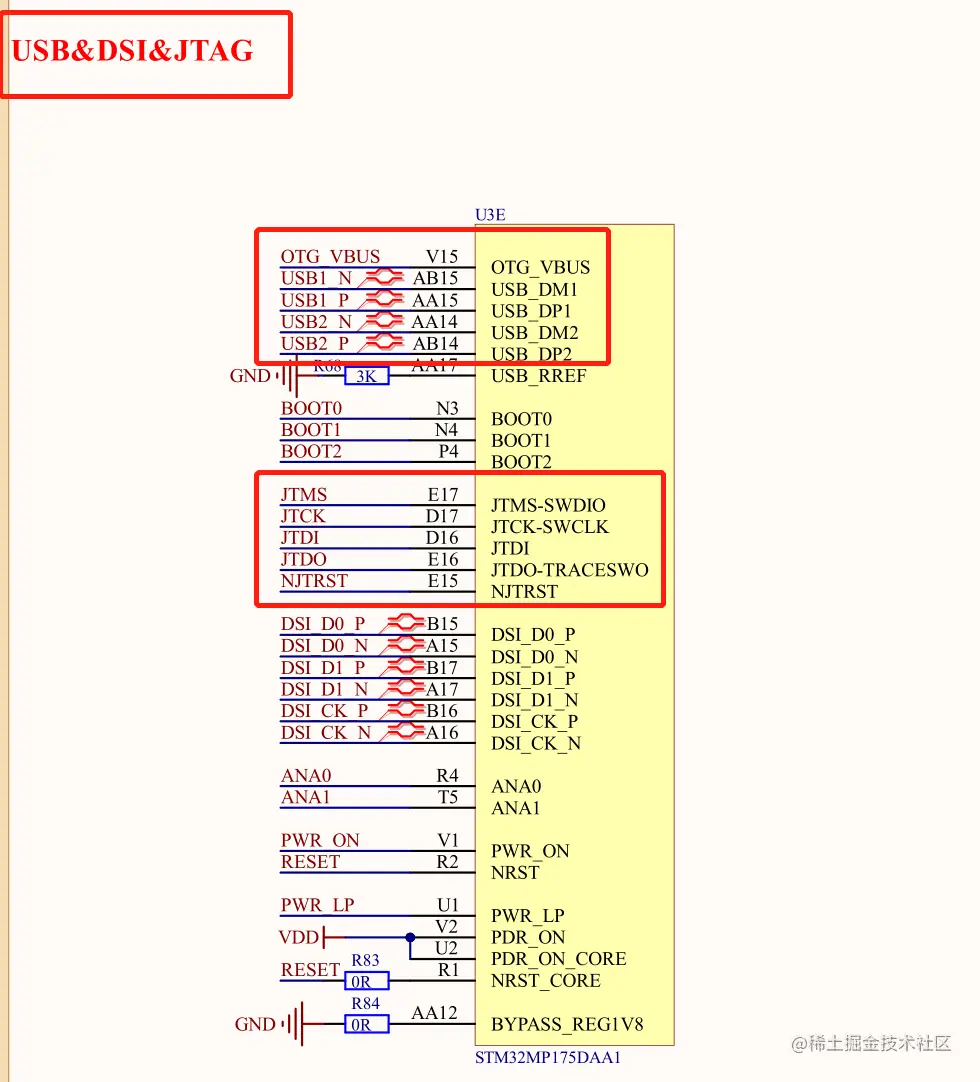

4 JTAG硬件电路
5 STlink SWD模式连线方式接线
- SWD接口：
串行调试（SerialWireDebug），应该可以算是一种和JTAG不同的调试模式，最直接的体现在调试接口上，与JTAG的20个引脚相比，SWD只需要4（或者5）个引脚(VCC、SWDIO、SWCLK、GND(有些情况，也加上了RESET脚)) - SWD模式比JTAG在高速模式下面更加可靠。在大数据量的情况下面JTAG下载程序会失败，但是SWD发生的几率会小很多。基本使用JTAG仿真模式的情况下是可以直接使用SWD模式的，只要你的仿真器支持，所以推荐大家使用这个模式。当CPU的GPIO不够用的时候，可以使用SWD仿真，这种模式支持更少的引脚。
- 在硬件PCB的体积有限的时候推荐使用SWD模式，它需要的引脚少，当然需要的PCB空间就小，可以选择一个很小的2.54间距的5芯端子做仿真接口。

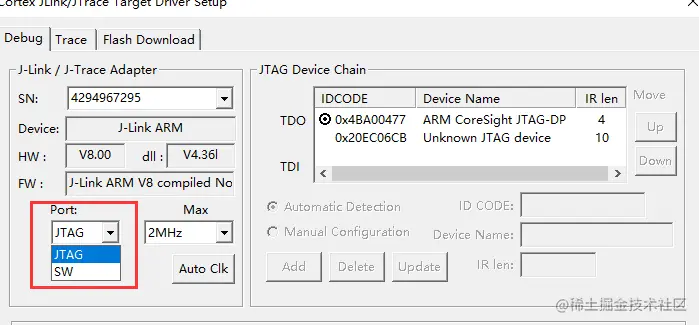

- Keil环境下Jlink调试器的JTAG模式和SWD模式

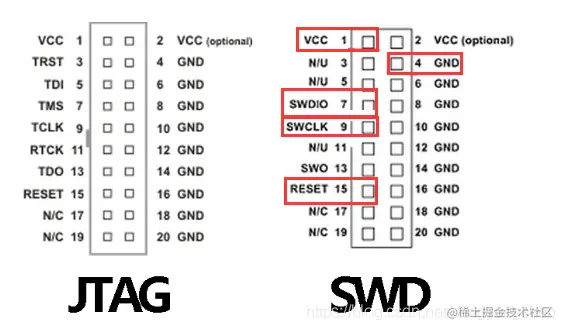

- Jlink的JTAG模式和SWD模式对比图:

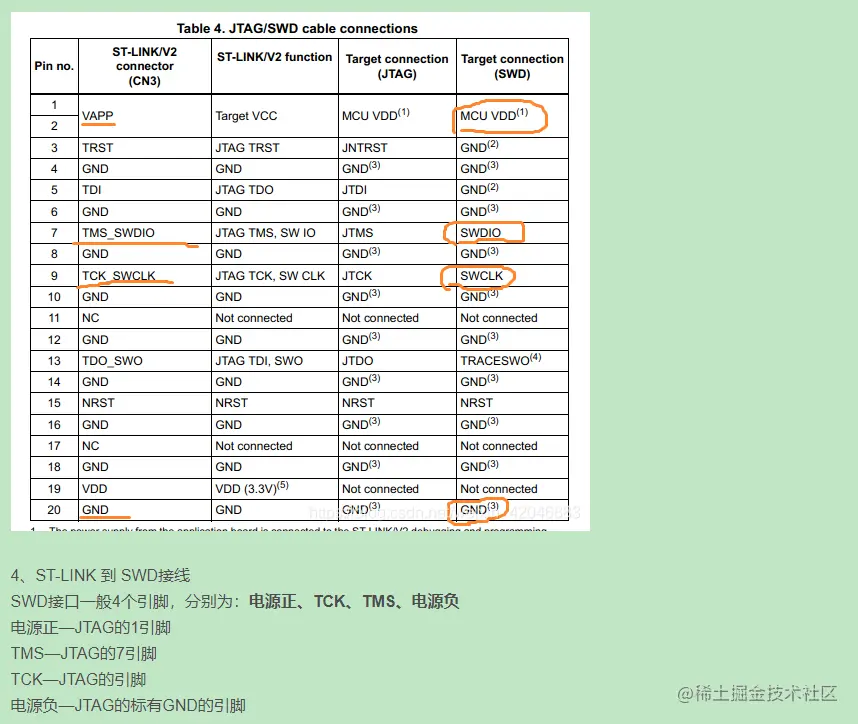

5.1 SWD引脚说明

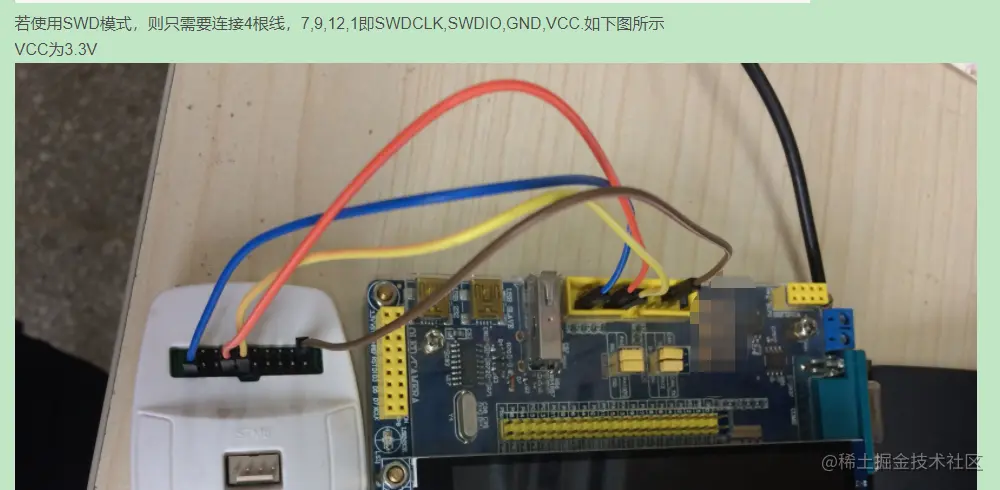

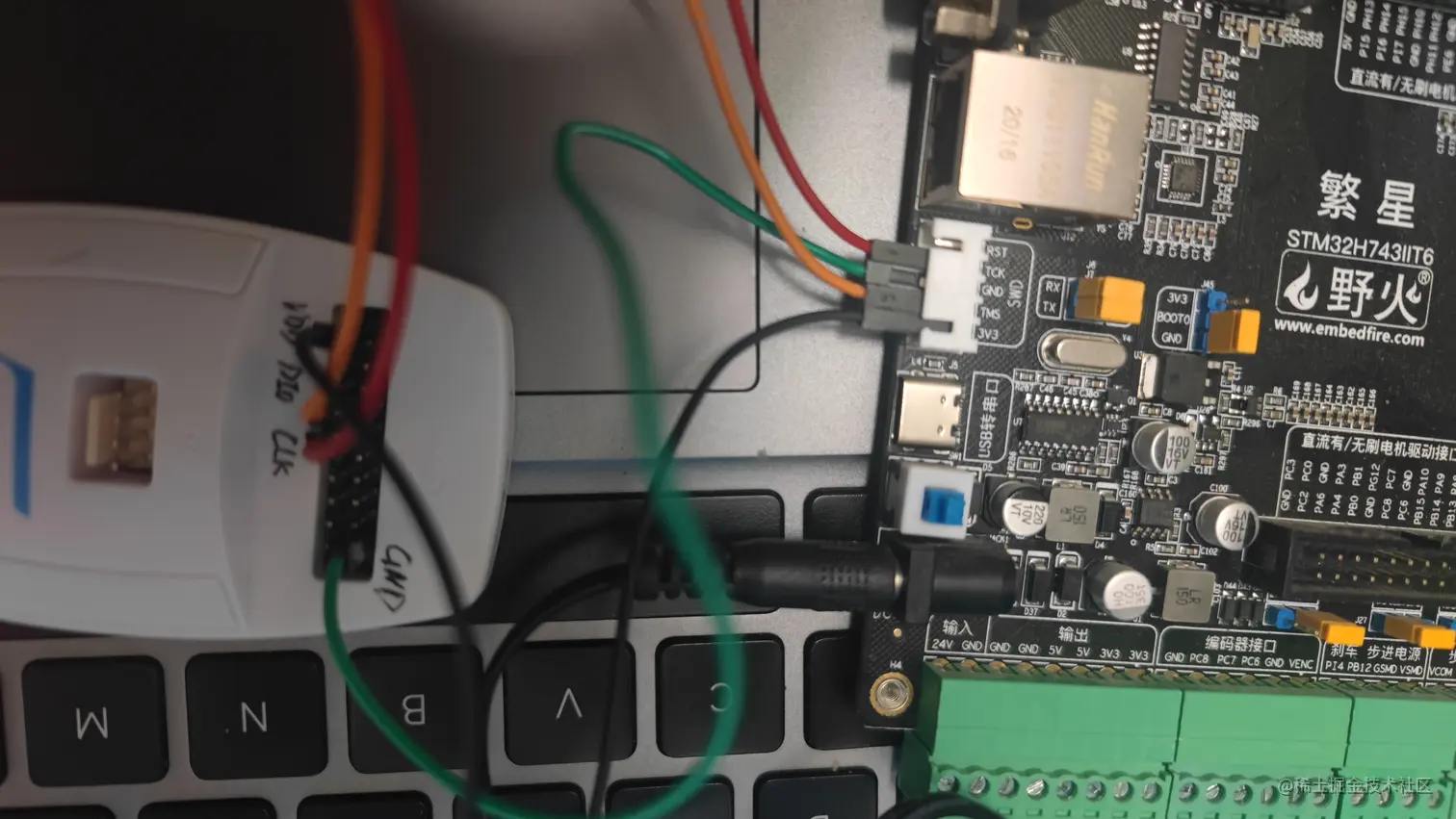

5.2 实验接线

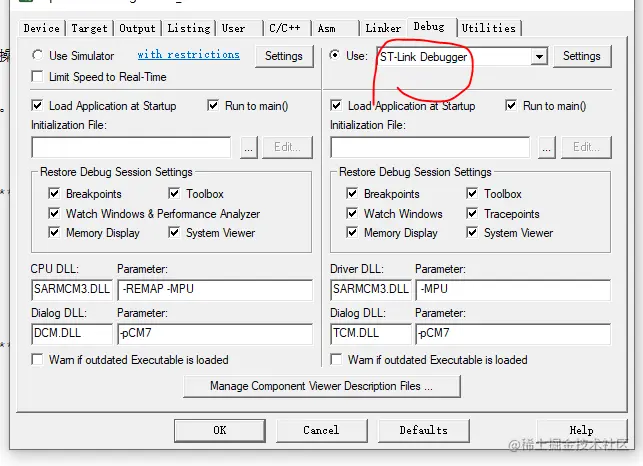

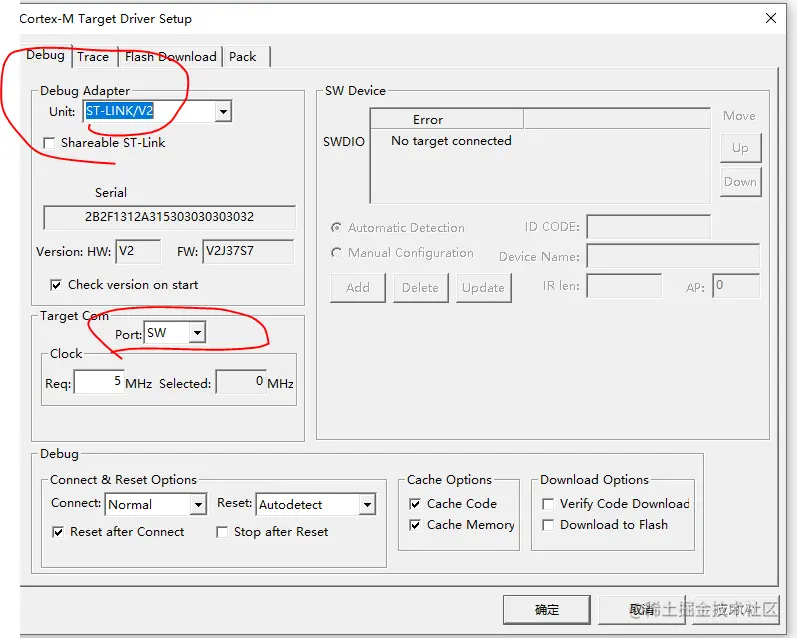

5.3 MDK调试器DEBUG设置
