Java-第十七部分-NIO和Netty-Netty源码

99永远差一分
158 阅读8分钟

NIO和Netty全文

Netty源码

  • io.netty.example下有案例

启动过程

  • 分析echo案例

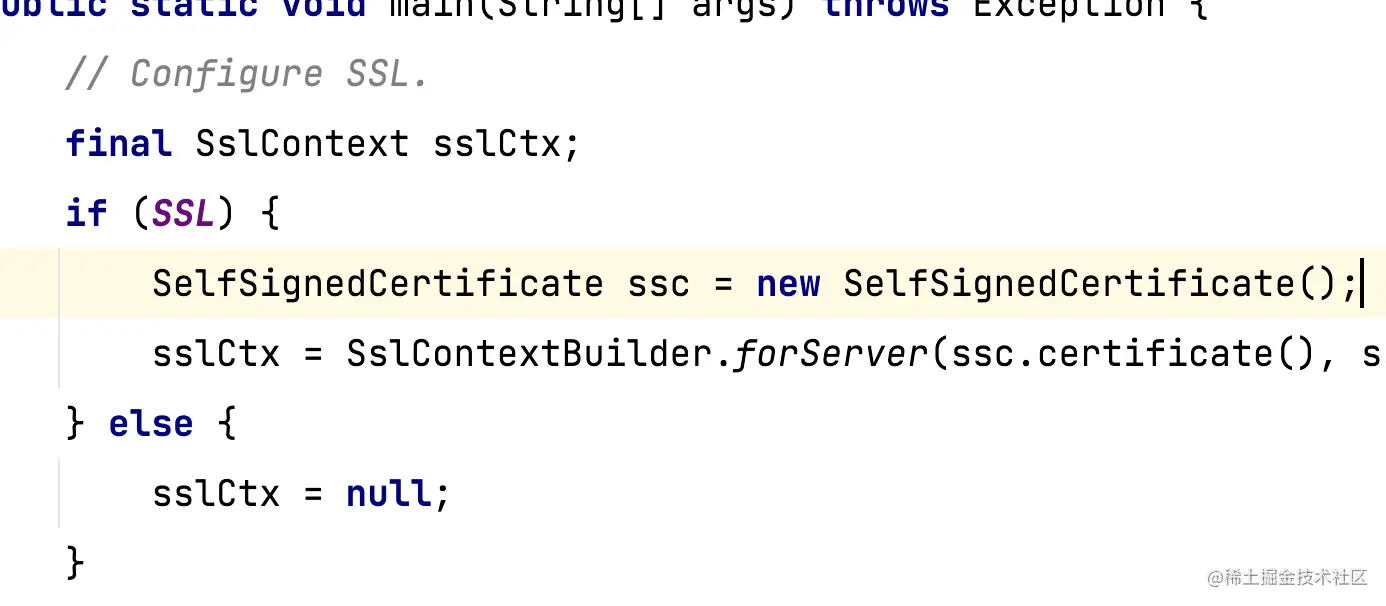

  • SSL配置 image.png

group

  • 创建两个group对象，并进行配置 image.png

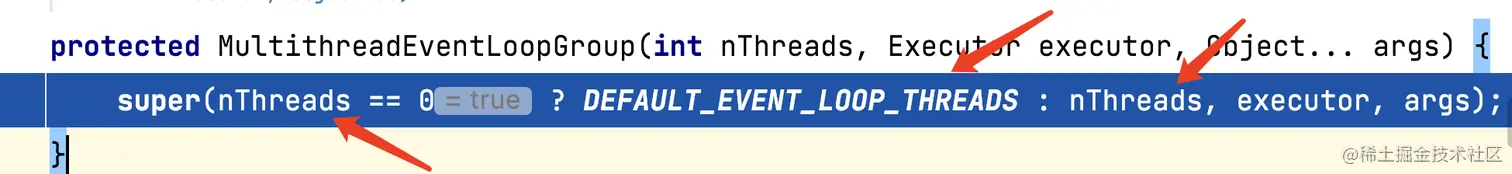

  • 调用group初始构造，会传递0参 image.png

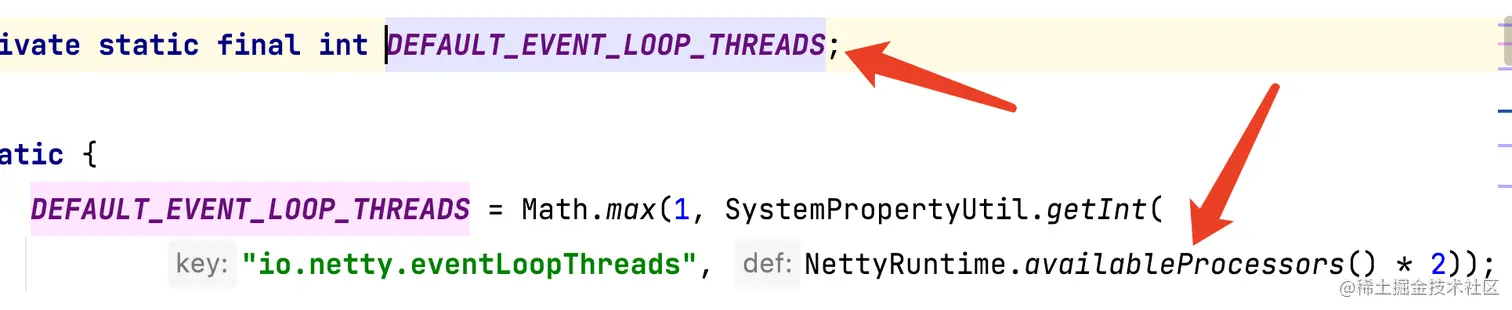

  • 默认为设备核数*2 image.png

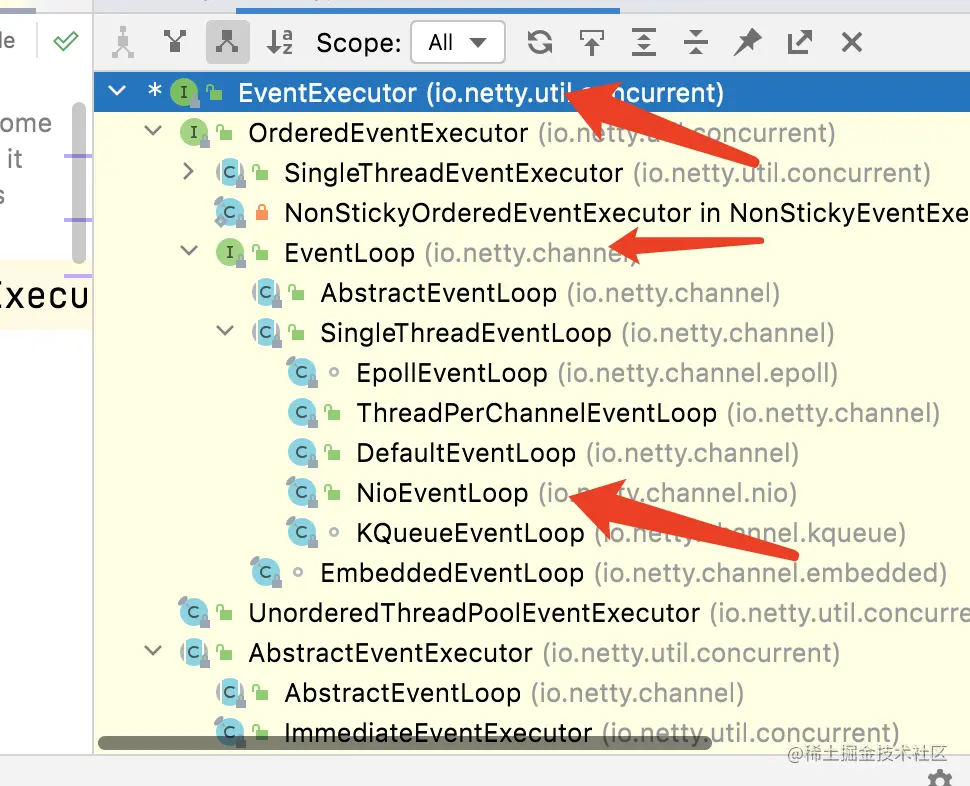

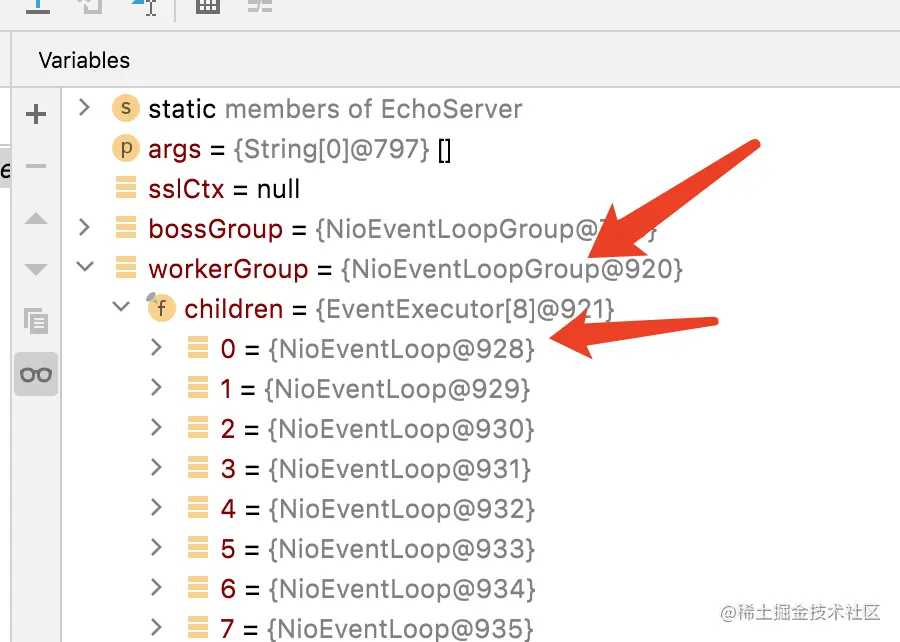

  • group下的EventExecutor数组，跟其中的NioEventLoop元素，都有一个父接口EventExecutor image.png

EventLoop

  • 最终生成group中的NioEventLoop的函数解析
MultithreadEventExecutorGroup(int nThreads, //线程数
Executor executor, //如果为null，默认为ThreadPerTaskExecutor
EventExecutorChooserFactory chooserFactory, //单例DefaultEventExecutorChooserFactory
Object... args //创建执行器的时候传入的参数

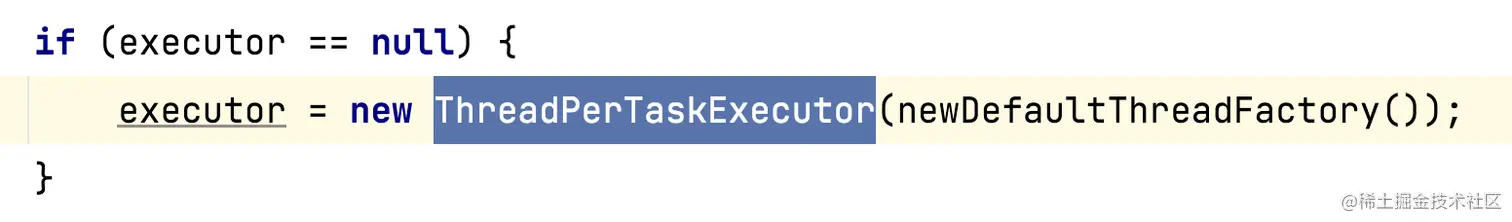

  • 生成executor image.png

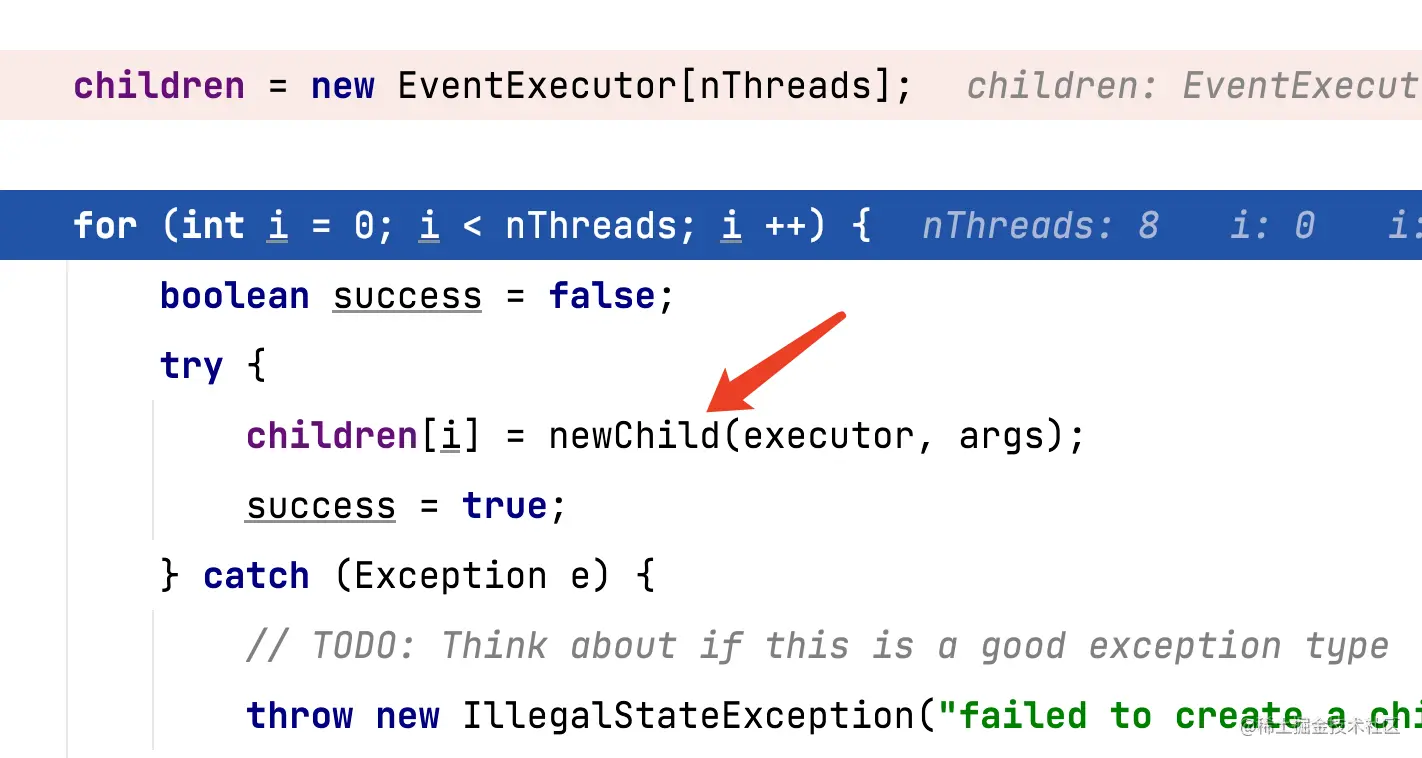

  • 为children数组，创建NioEventLoop image.png

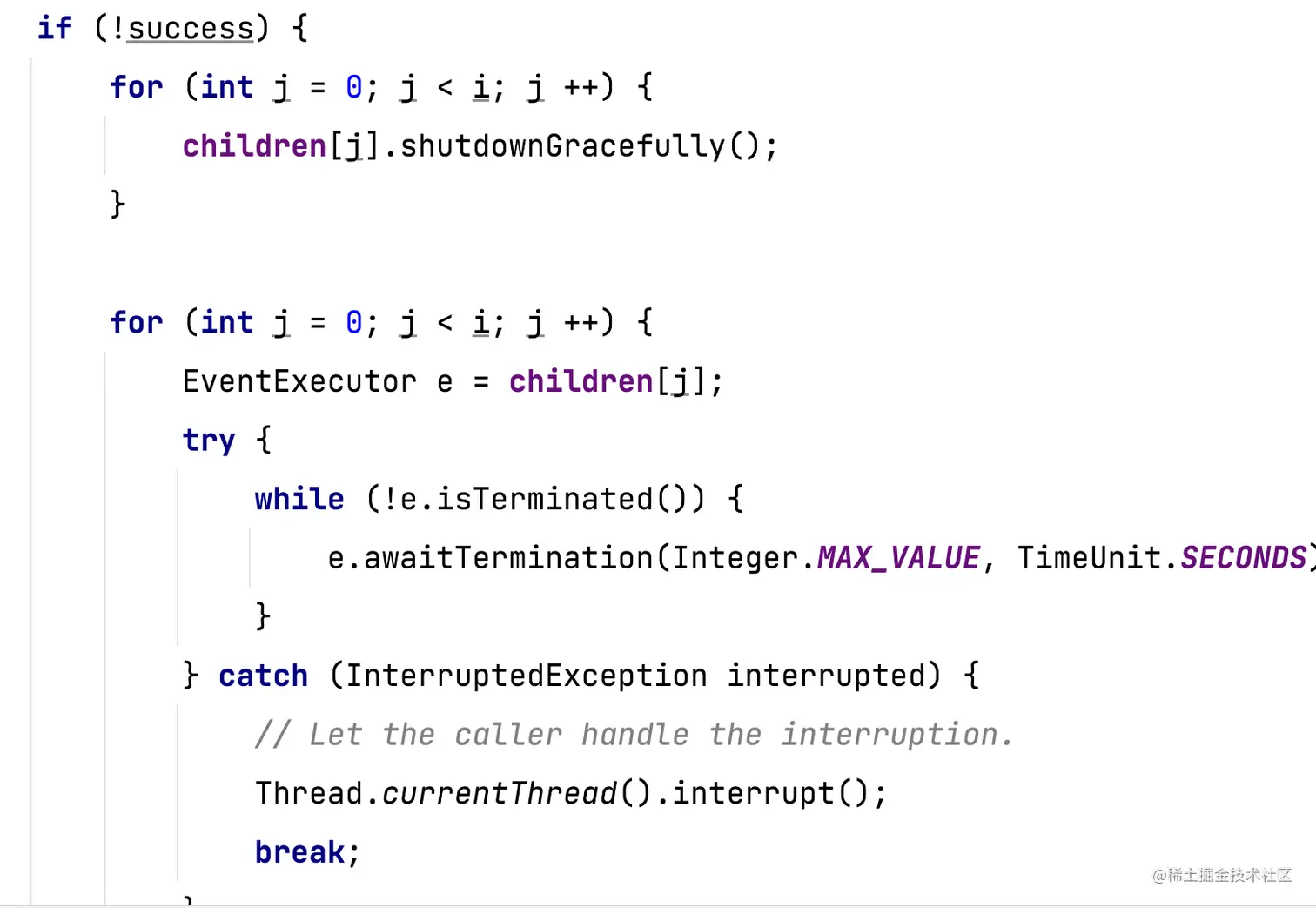

  • 如果创建失败，有异常，要全部关闭 image.png

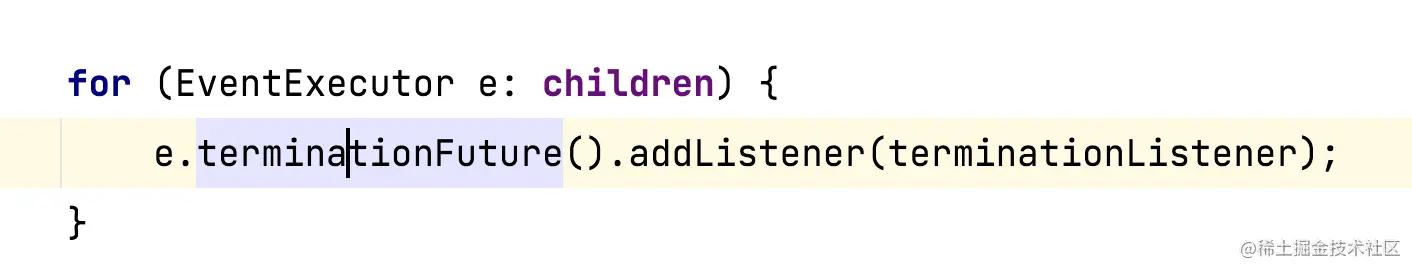

  • 为每一个NioEventLoop增加一个管理监听器 image.png

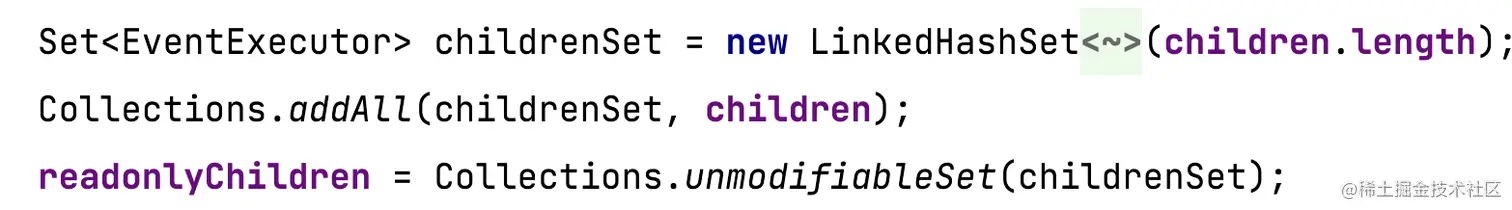

  • 所有单例线程放到Set中 image.png

bootstrap

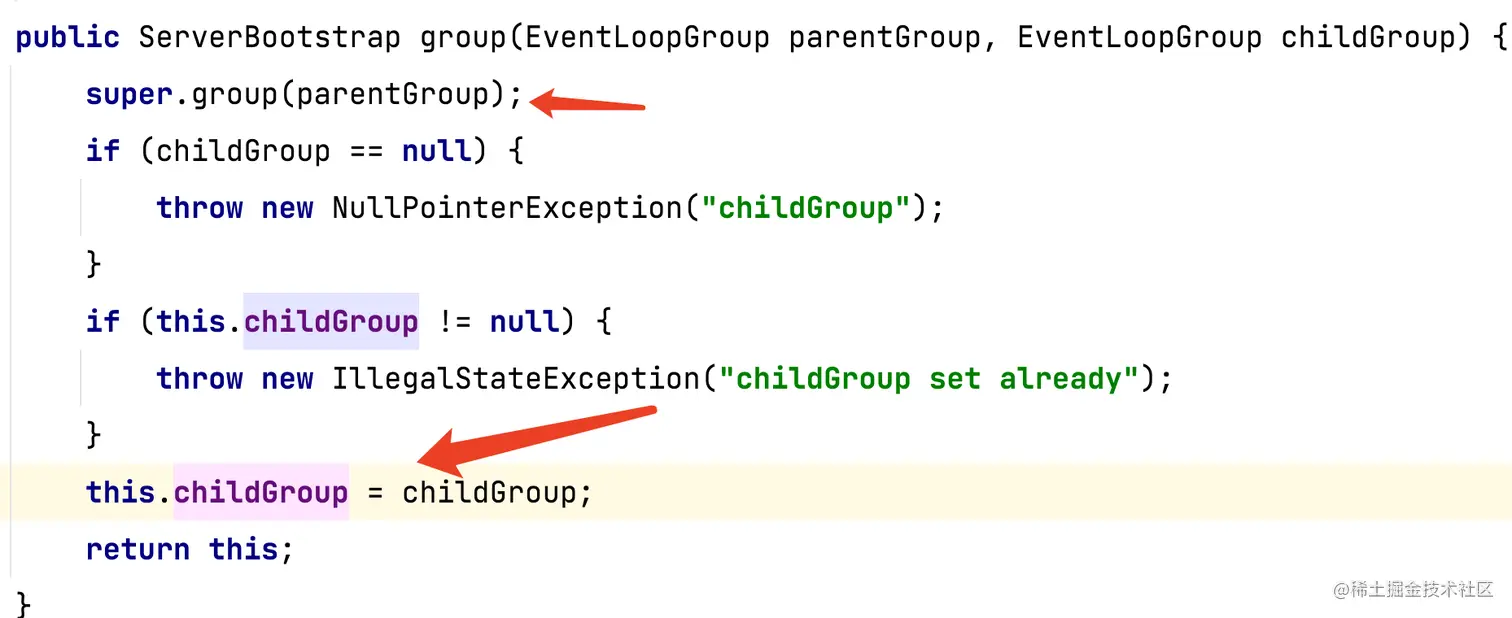

  • group方法，将bossgroup交给父类AbstractBootstrap，将workergroup交给自己ServerBootstrap image.png

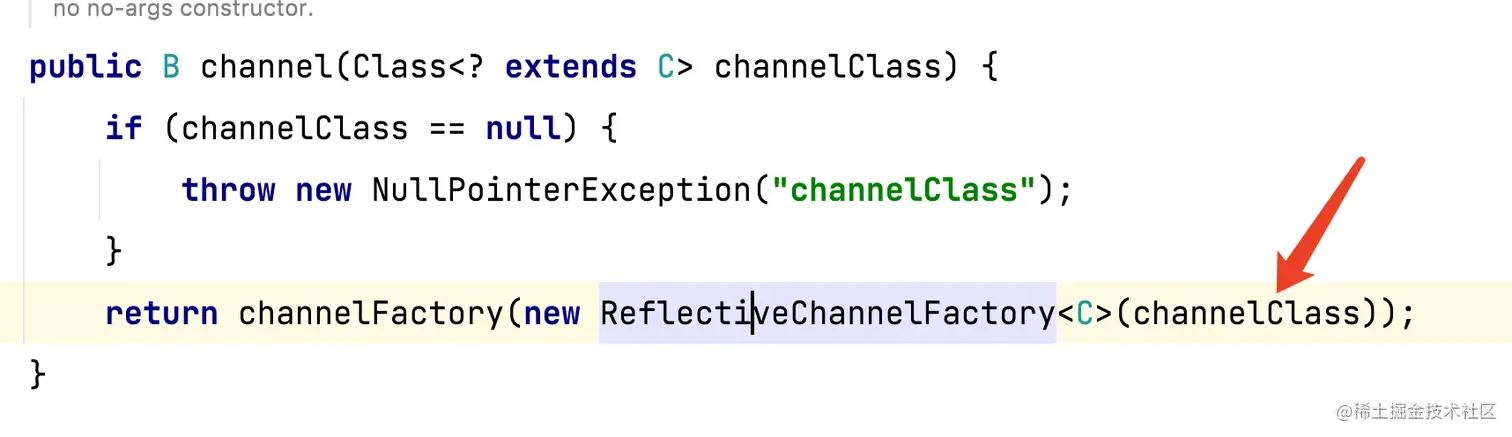

  • channel方法，通过AbstractBootstrap的ReflectiveChannelFactory的channelFactory反射创建类NioServerSocketChannel image.png

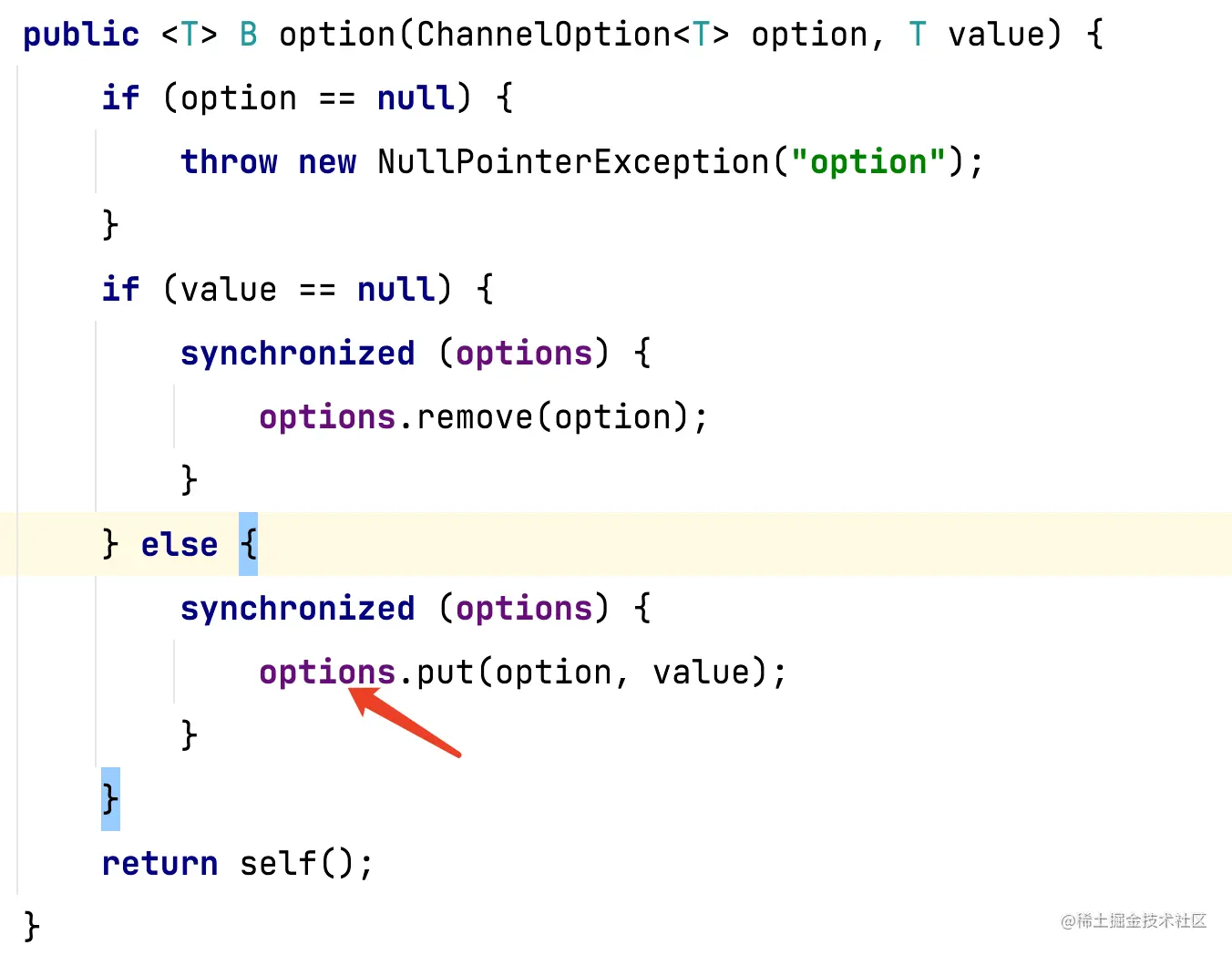

  • option方法将参数放在Map<ChannelOption<?>, Object>中管理 image.png

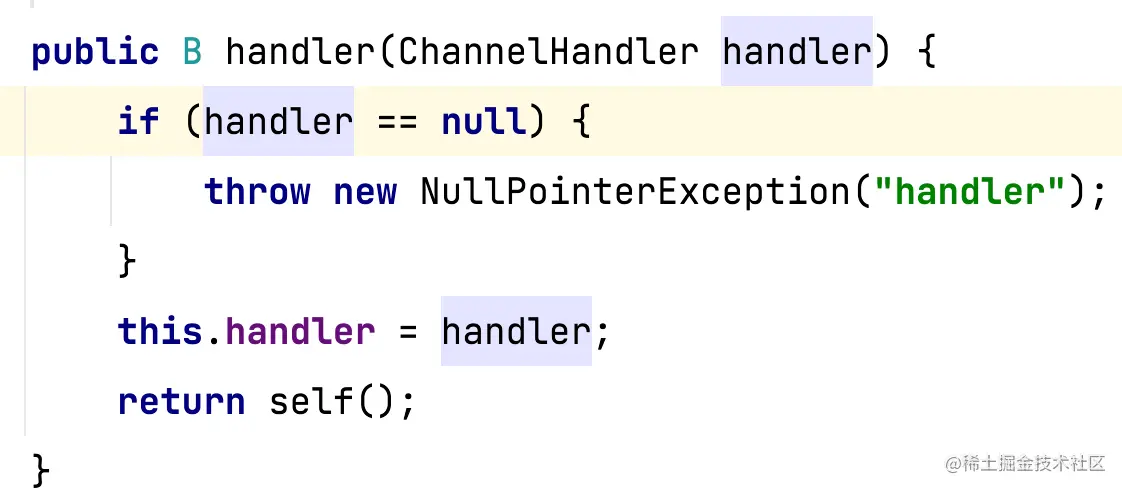

  • handler方法，AbstractBootstrap绑定到bossgroup，与ServerSocketChannel相关 image.png

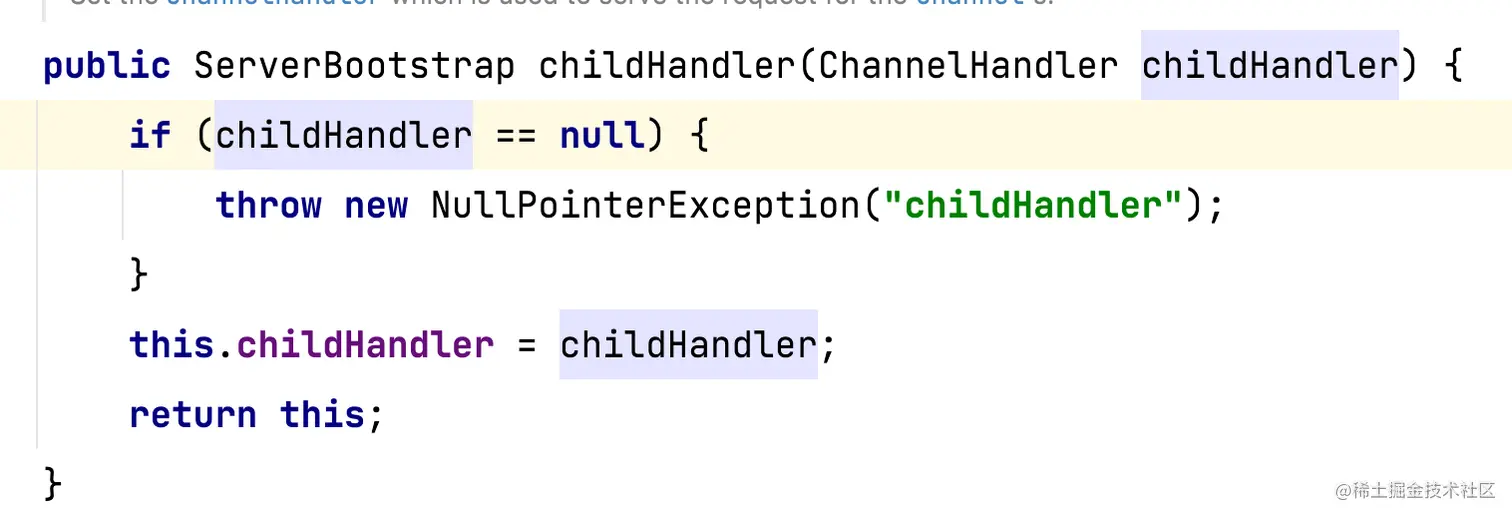

  • childHandler，ServerBootstrap绑定到workergroup，与SocketChannel相关 image.png

bind

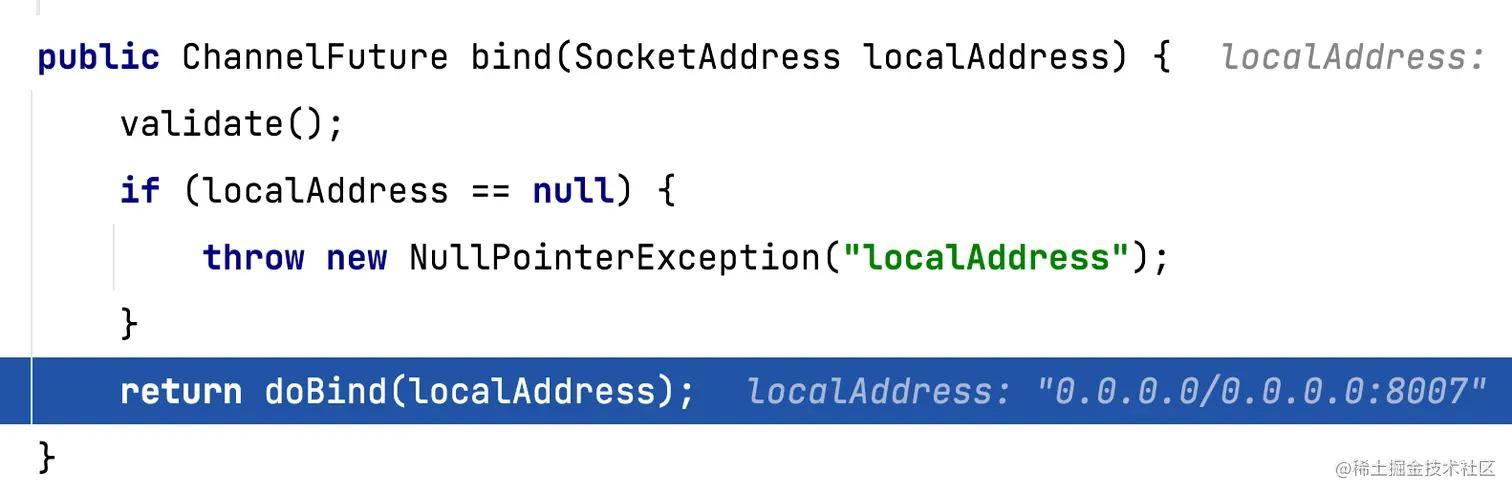

  • bind方法中进行通道绑定 image.png

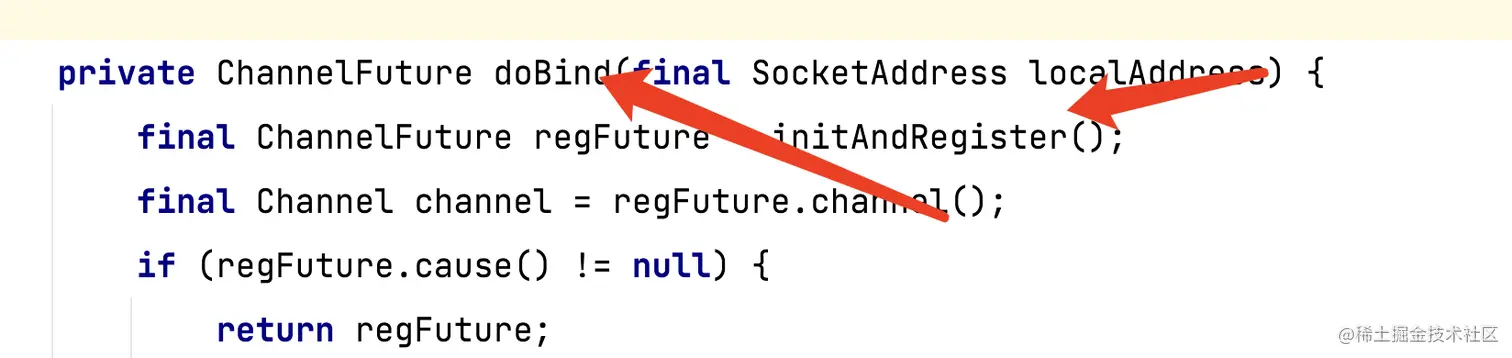

  • doBind中调用 image.png

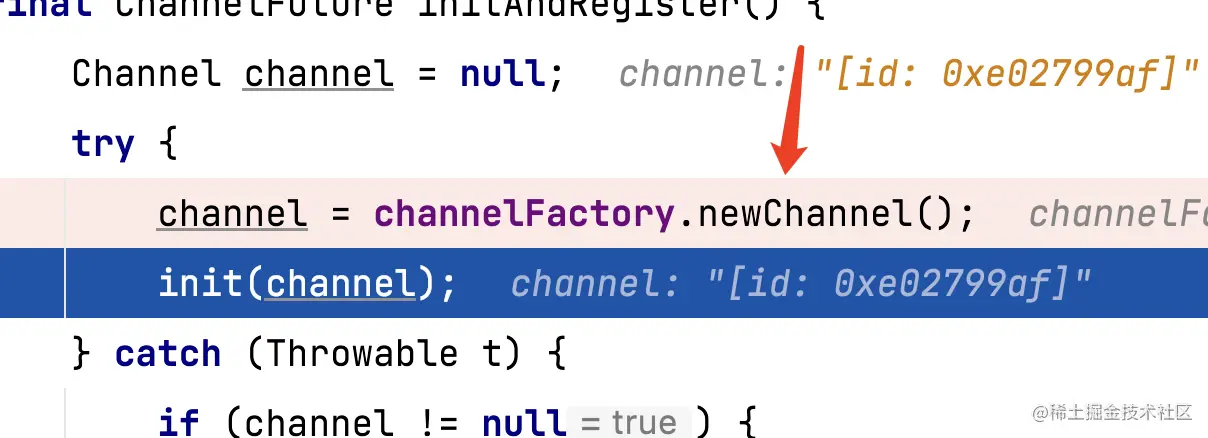

  • initAndRegister创建NioServerSocketChannel image.png
  • newChannel()创建了唯一的ChannelID，NioMessageUnsafe操作消息，DefaultChannelPipeline的pipeline，NioServerSocketChannelConfig配置对象

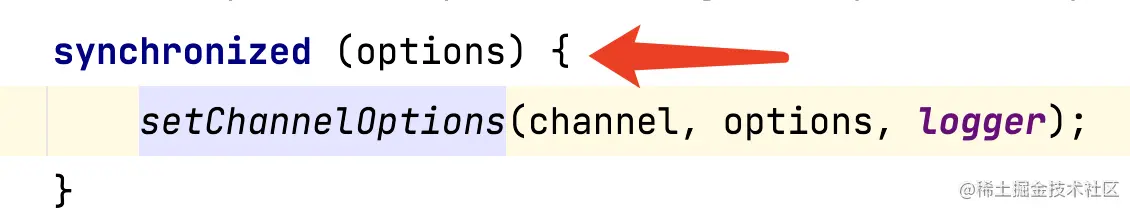

  • init(chanel)同步处理options，初始化channelPipepline，添加ChannelIntiailizer，主要功能和pipeline进行关联 image.png

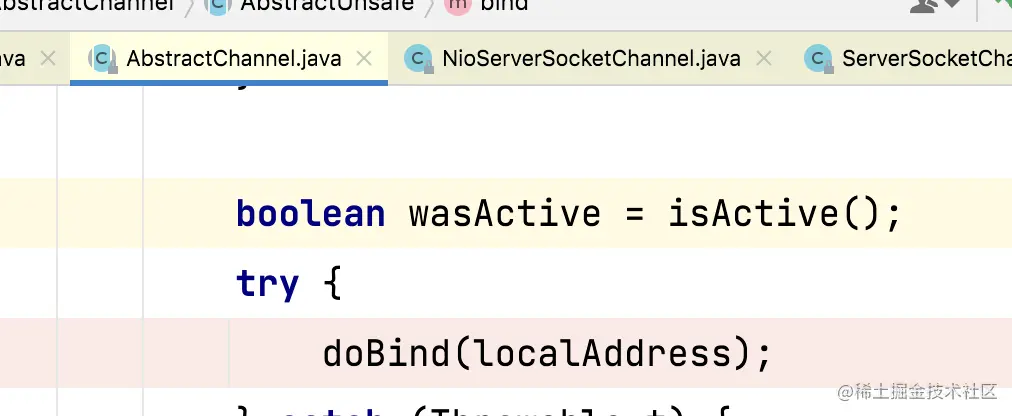

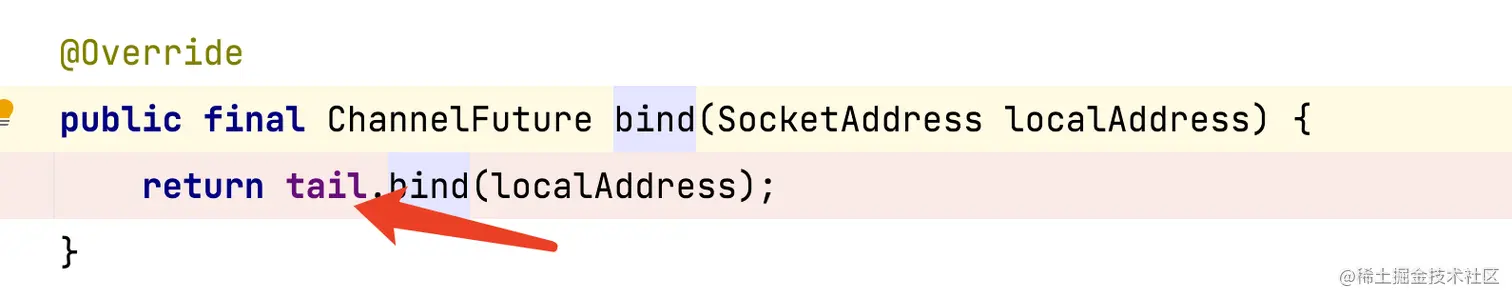

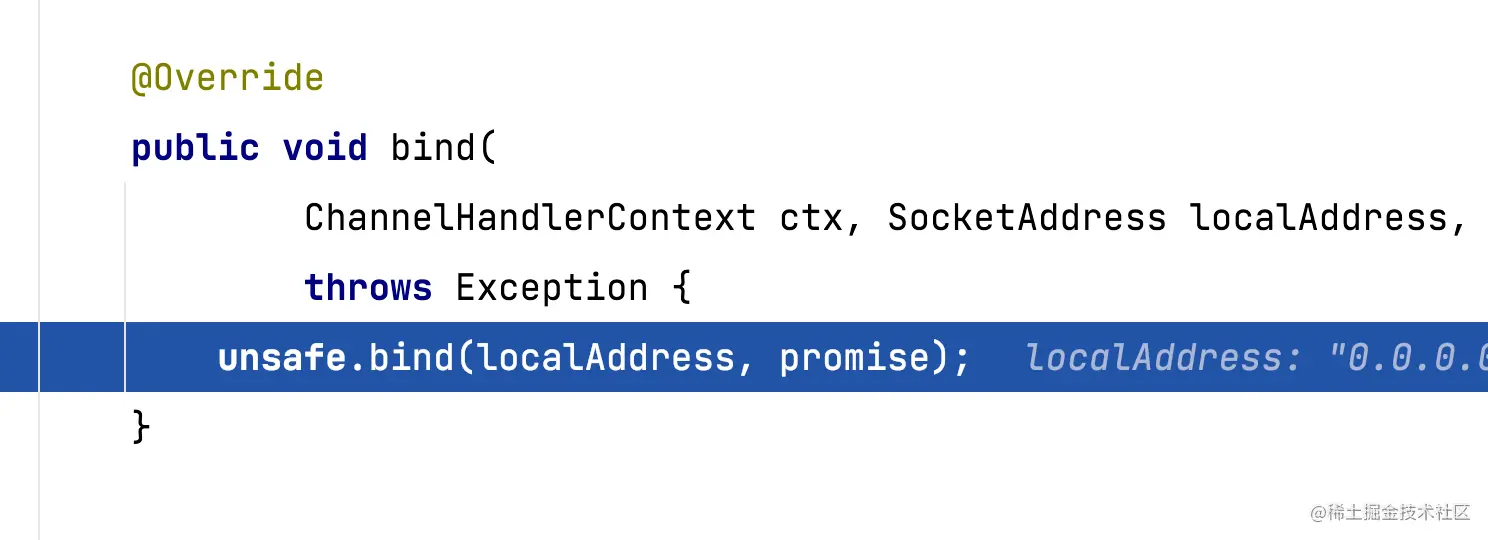

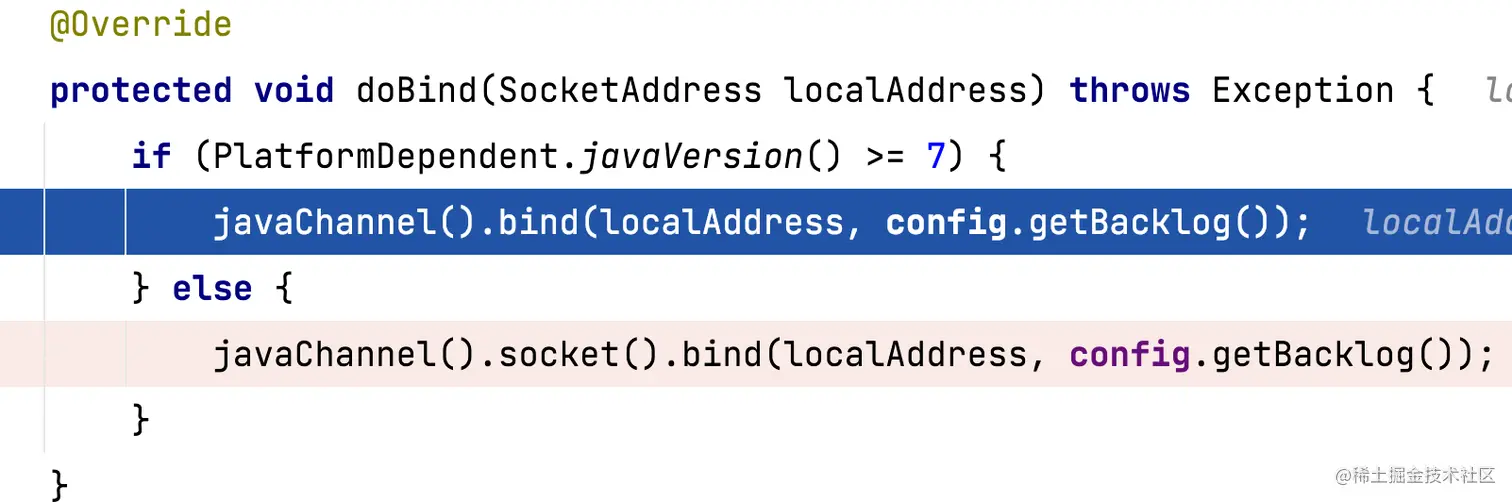

  • 绑定端口调用DefaultChannelPipeline中的unsafe.bind()，调用AbstractBootstrap的bind方法，然后调用NioServerSocketChannel的doBind，再调用ServerSocketChannel的方法，最后调用Net的本地方法bind image.png image.png image.png
  • 绑定完端口后，执行safeSetSuccess告诉promise任务完成 image.png

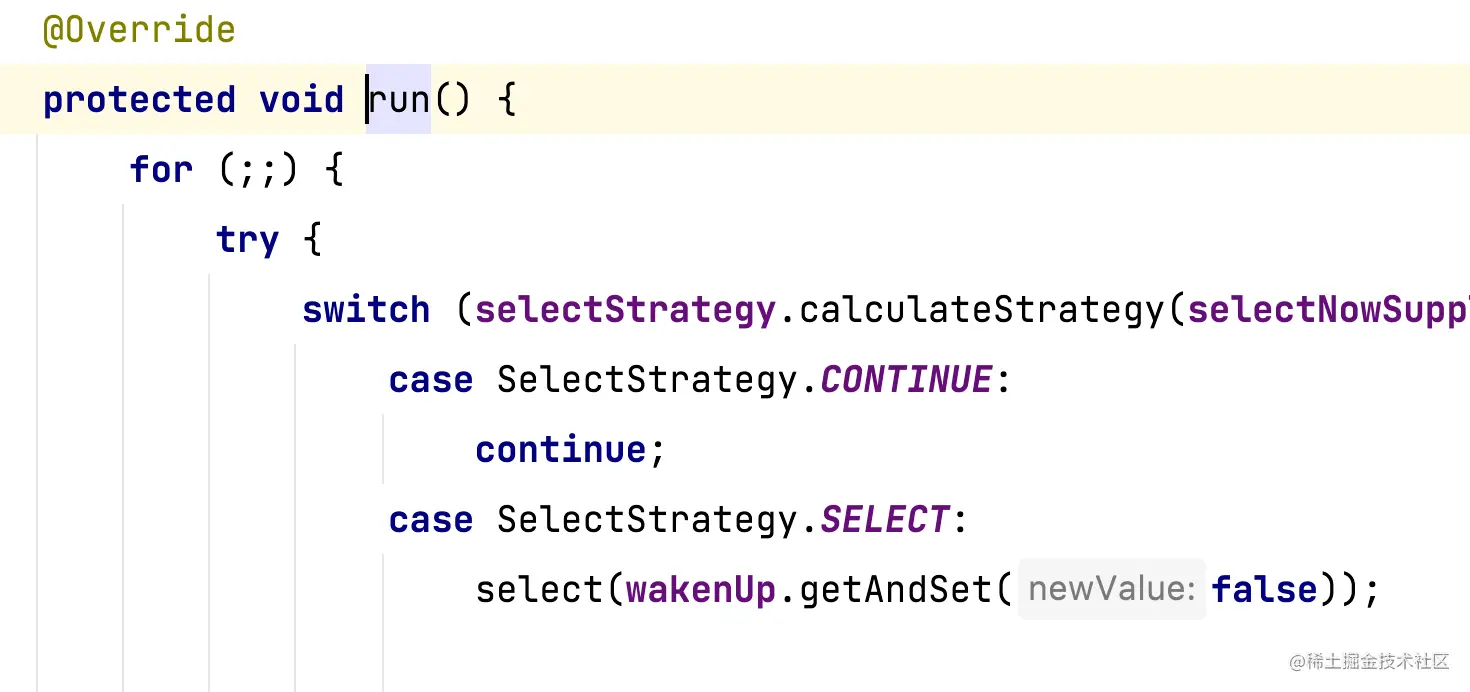

  • 最后进入NioEventLoop的run方法，进行事件监听 image.png
  • select事件 -> process处理IO事件 -> runAllTasks处理其他事件 image.png

pipeline

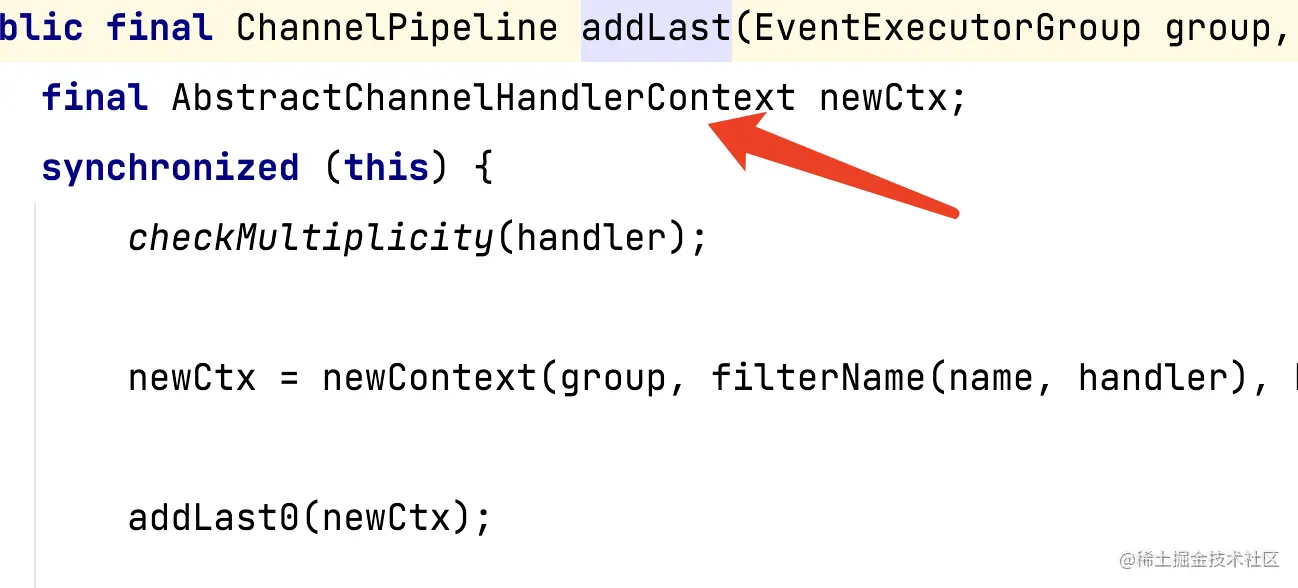

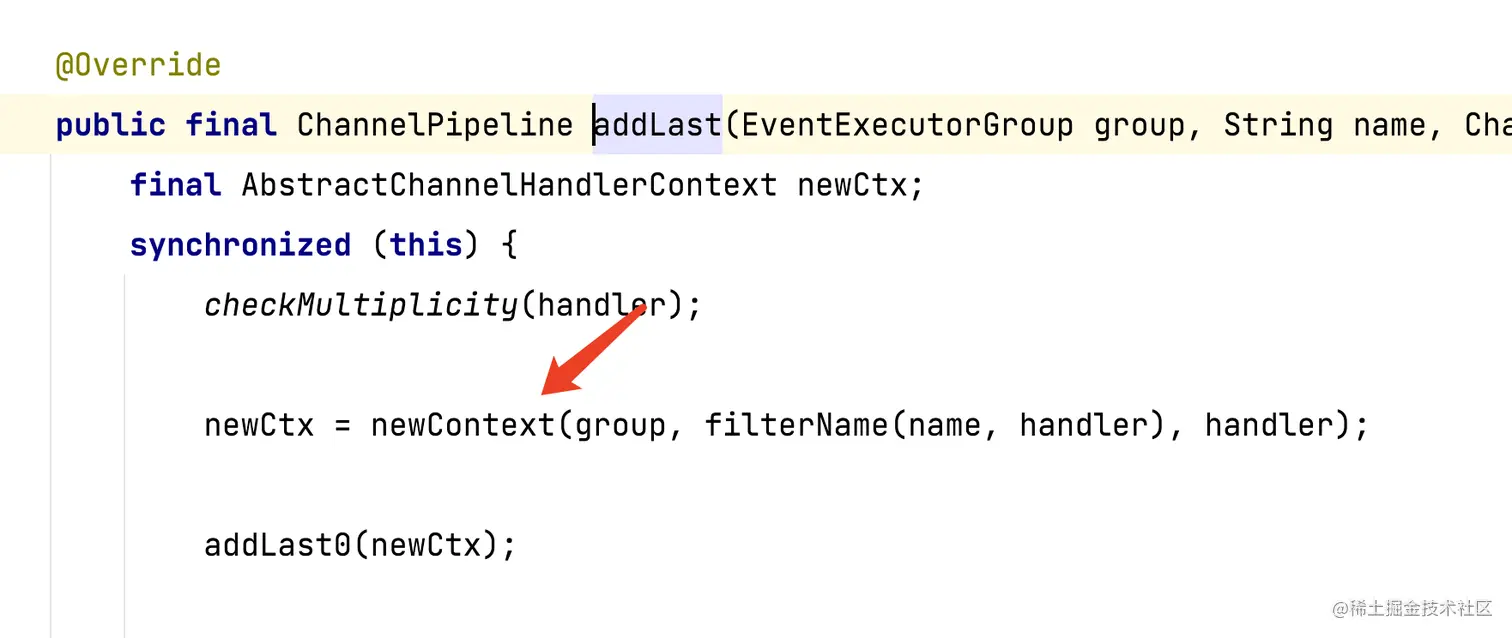

  • addLast时，会先生成context image.png

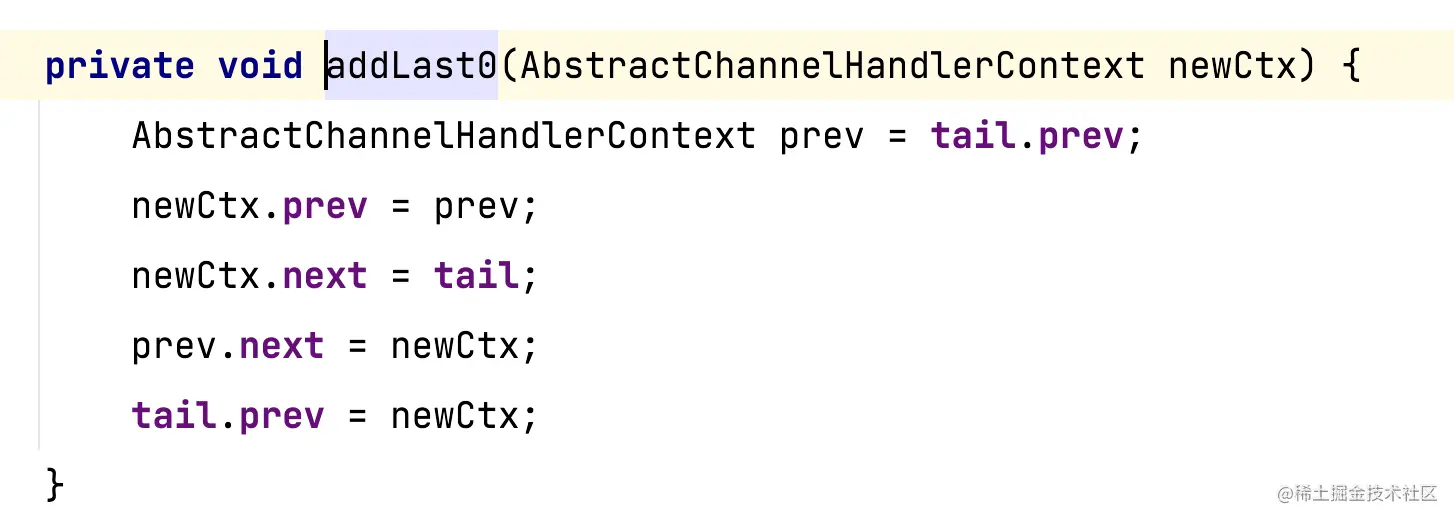

  • addLast最终执行，插在tail前面 image.png

请求过程

  • 接受连接
  • 创建NioSocketChannel
  • 注册到workerGroup
  • 注册select事件

客户端请求

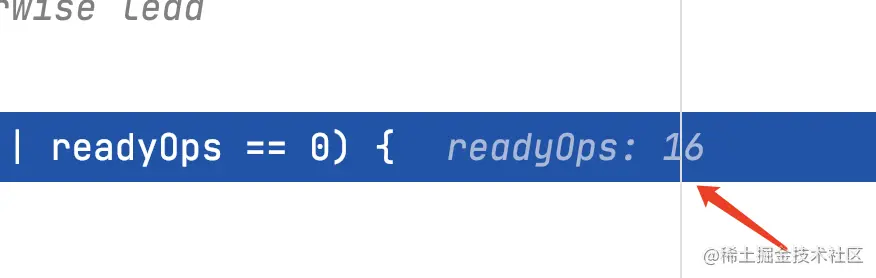

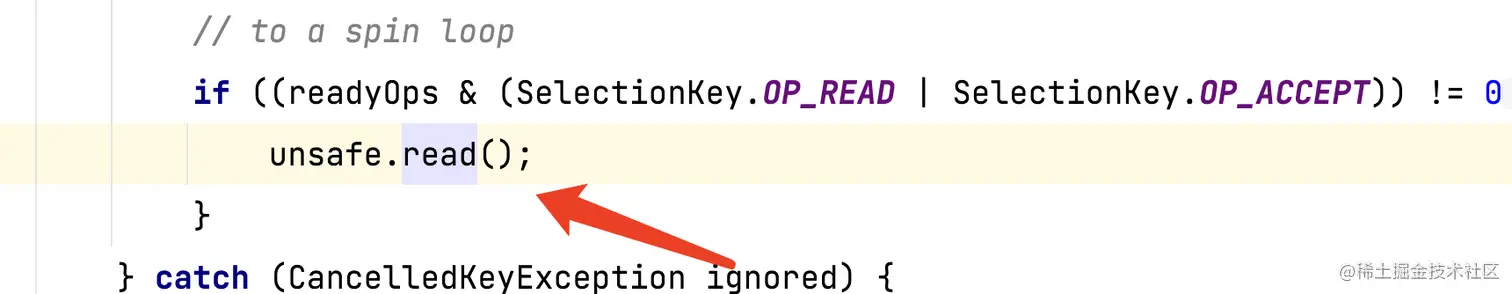

  • 当有客户端请求时，服务端select该事件，processSelectedKey处理该事件，并检测出标识位为16，accept事件 image.png image.png

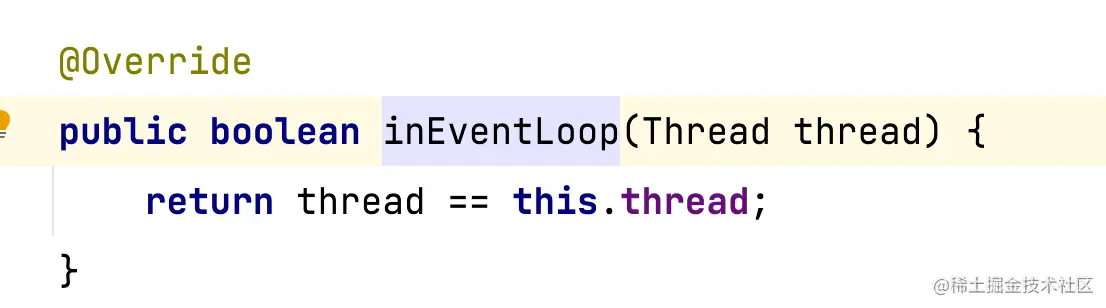

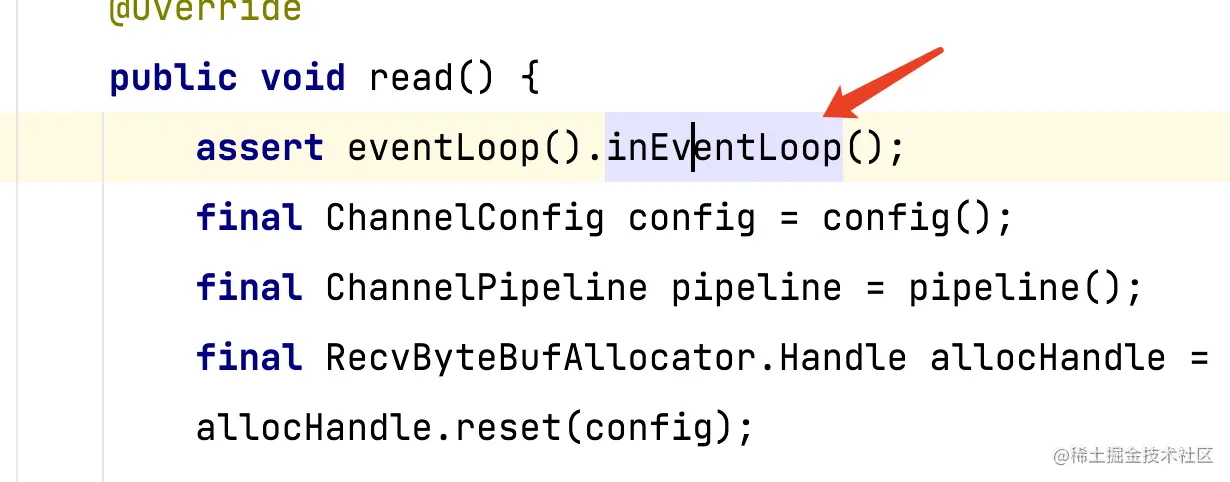

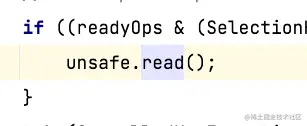

  • AbstractNioMessageChannel类的unsafe调用read方法，并断言是否为当前线程 image.png image.png

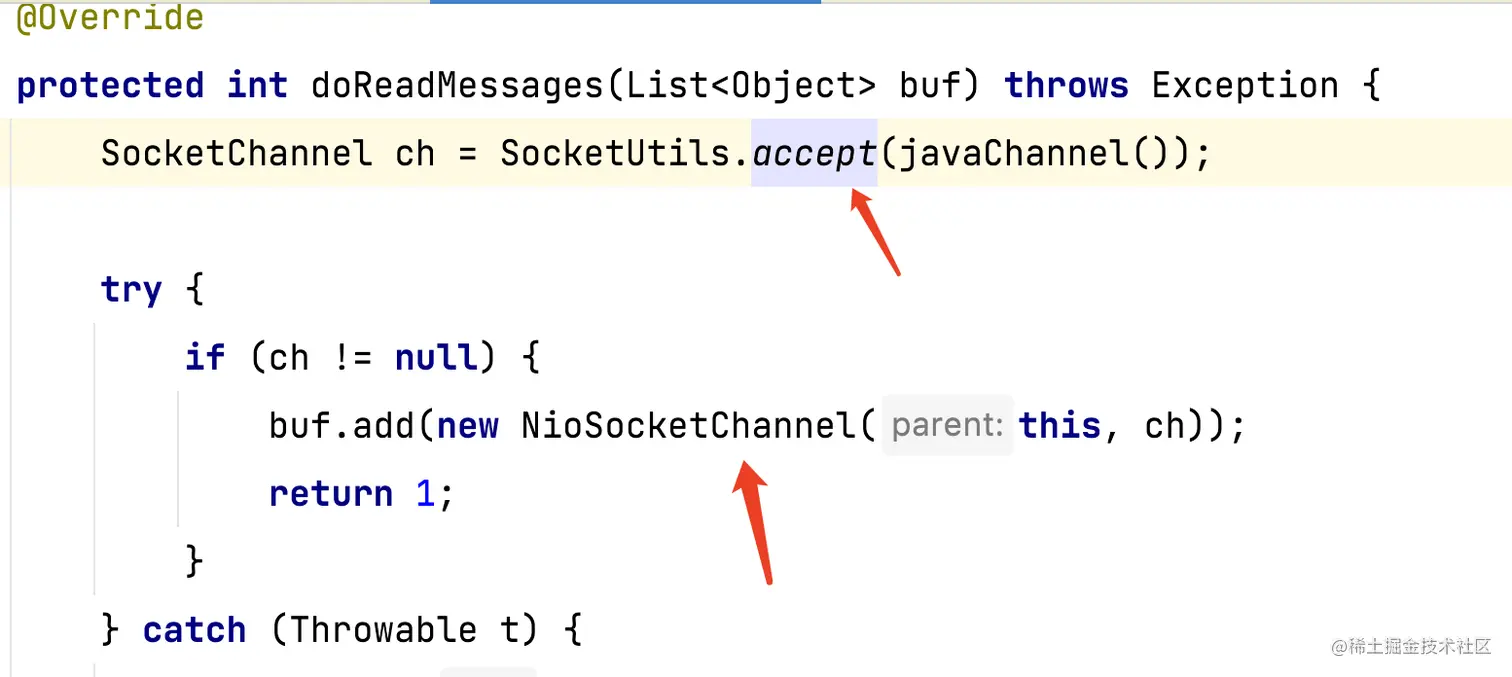

  • 调用doReadMessages，通过NioServerSocketChannel，使用SocketUtils获取请求，并包装成NioSocketChannel放到ArrsyList中 image.png

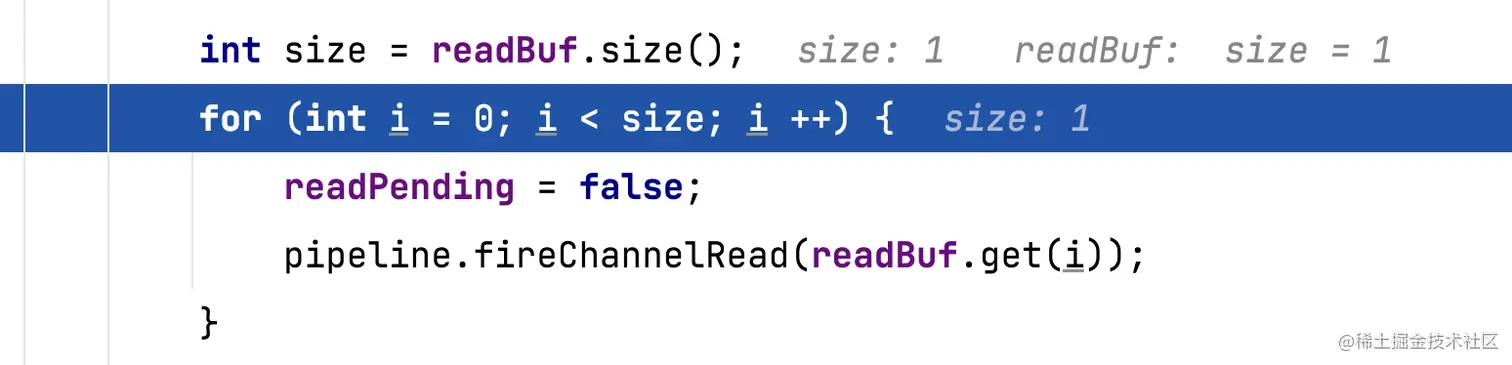

  • pipeline.fireChannelRead，开始依次调用pipeline中的handler，去处理 image.png
  • 从head开始调用 image.png image.png

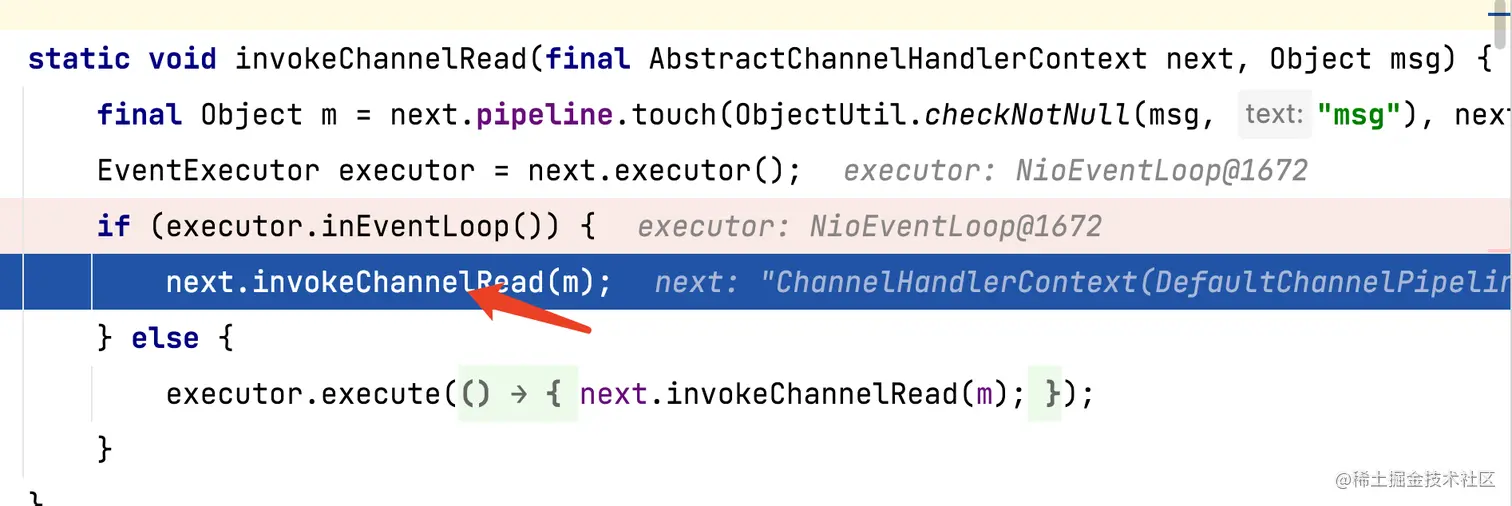

  • 会反复执行invokeChannelRead image.png

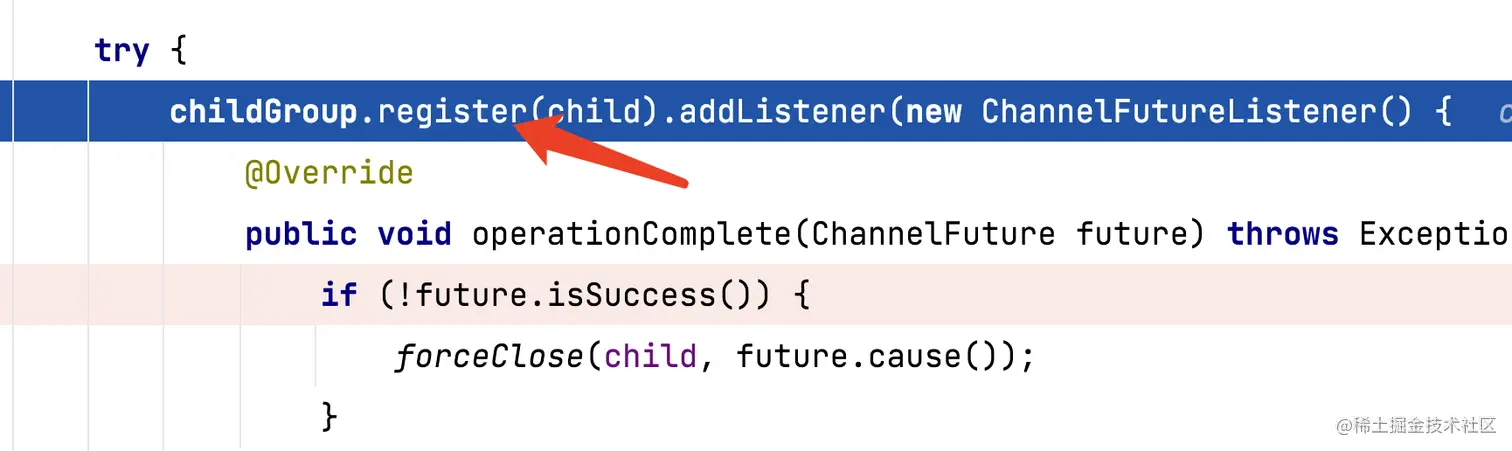

  • 进入ServerBootstrap的内部类ServerBootstrapAcceptor，并将该请求的channel注册到workergroup image.png

register

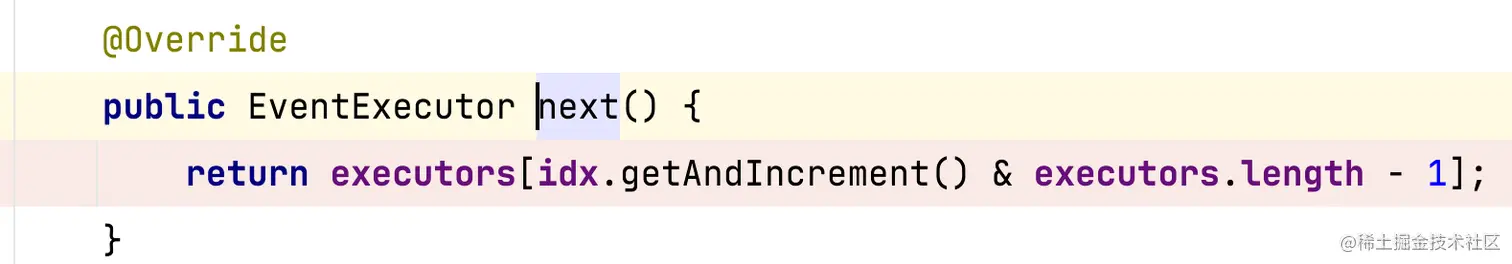

  • register轮询使用线程，其中的next()方法，使用&的方式，决定使用一个线程 image.png

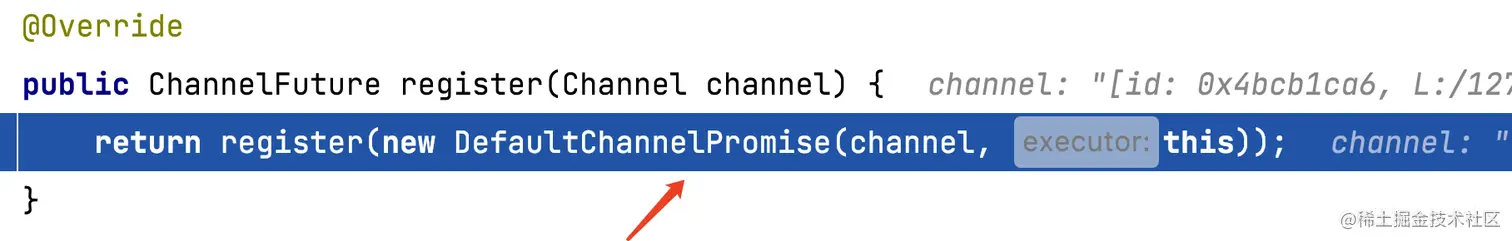

  • 包装成DefaultChannelPromise image.png

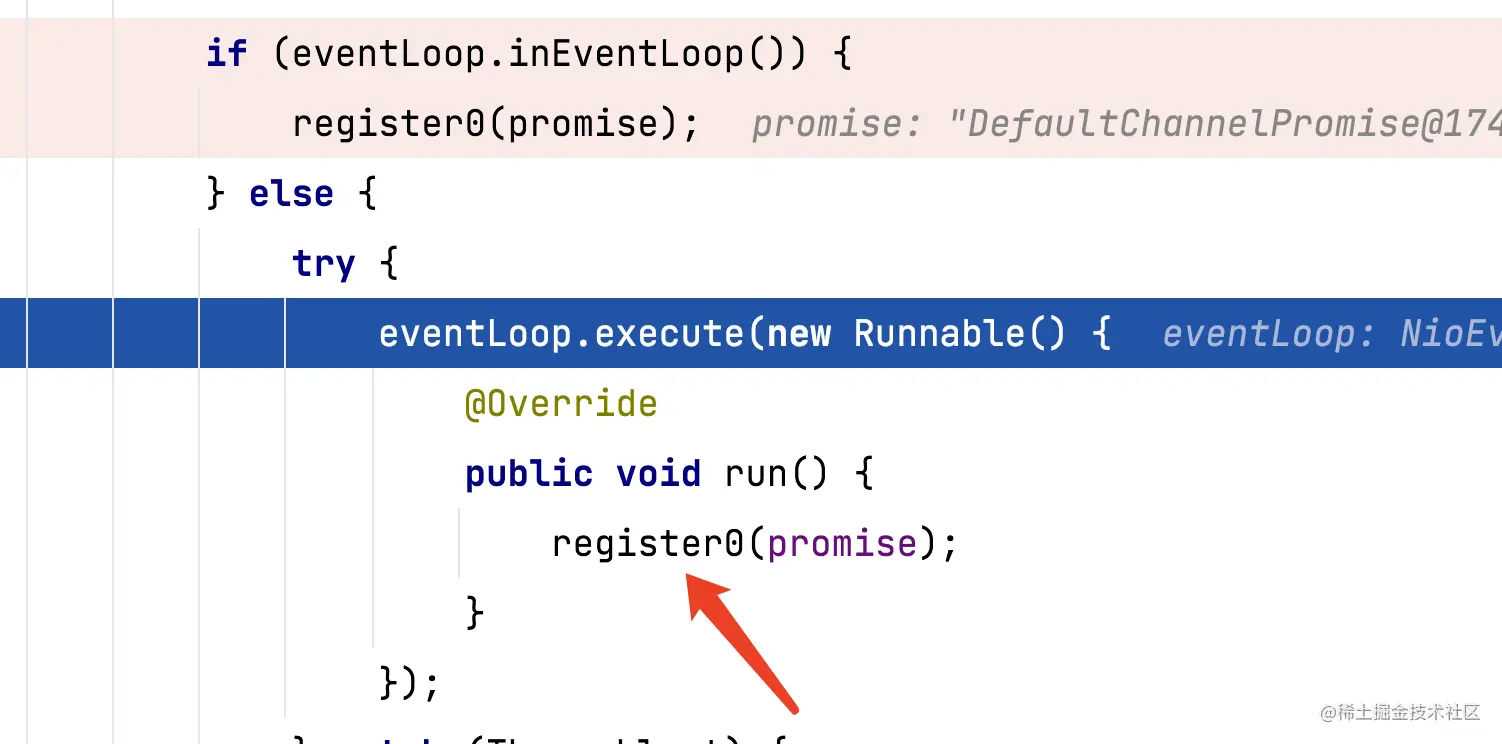

  • 调用AbstractChannel中的register0 image.png

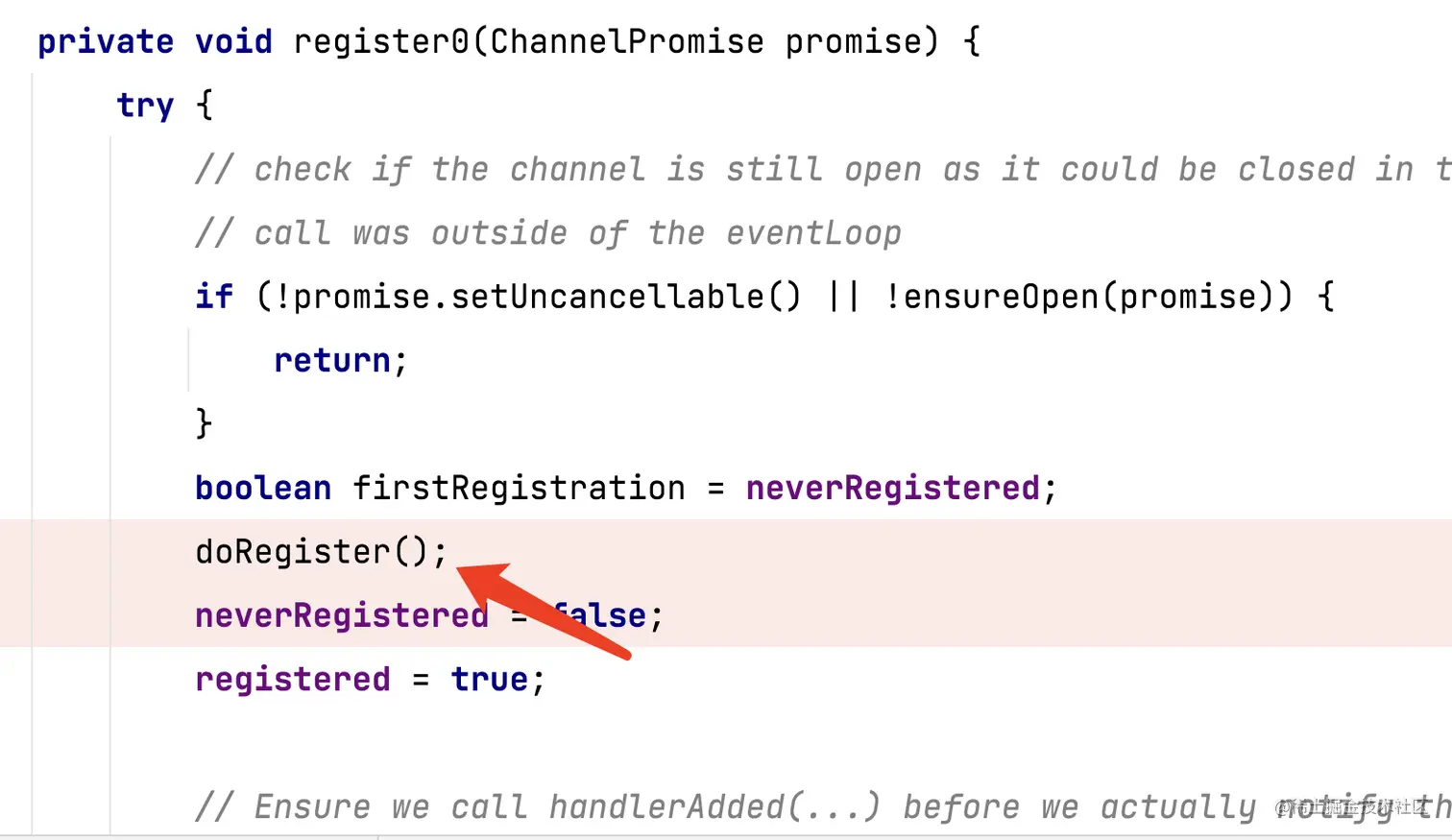

  • 调用AbstractChannel中的doRegister，实际上由AbstractNioChannel实现 image.png

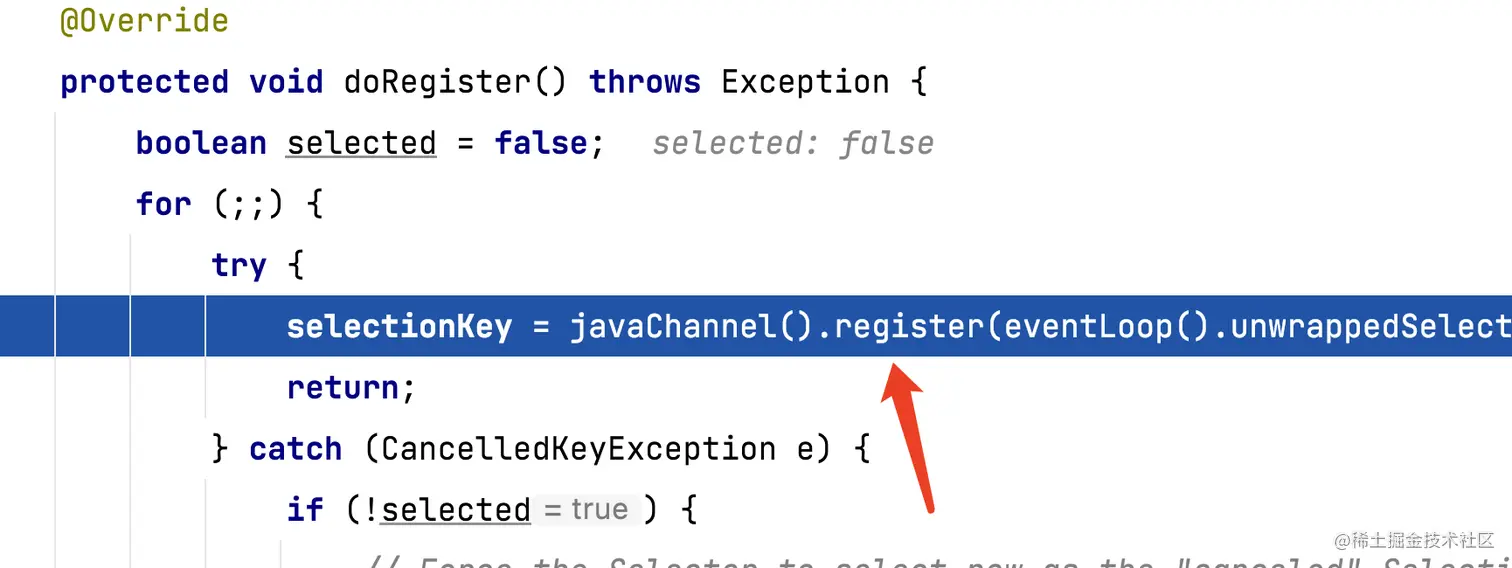

  • AbstractNioChannel调用doRegister完成最终的注册 image.png

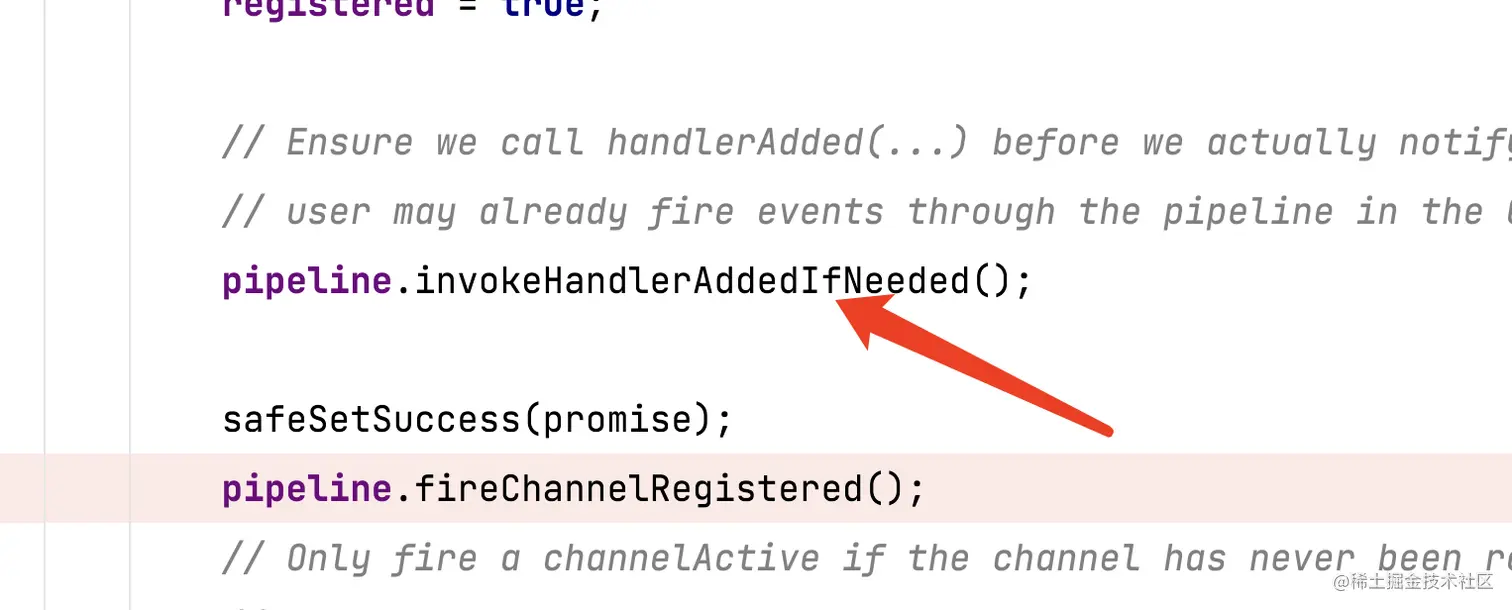

  • 在第一次注册时，会调用pipeline.invokeHandlerAddedIfNeeded();，通过自定义的ChannelInitializer将handler添加 image.png
  • 注册完成后，进行该连接对应的pipeline的注册，及handler的注册 image.png

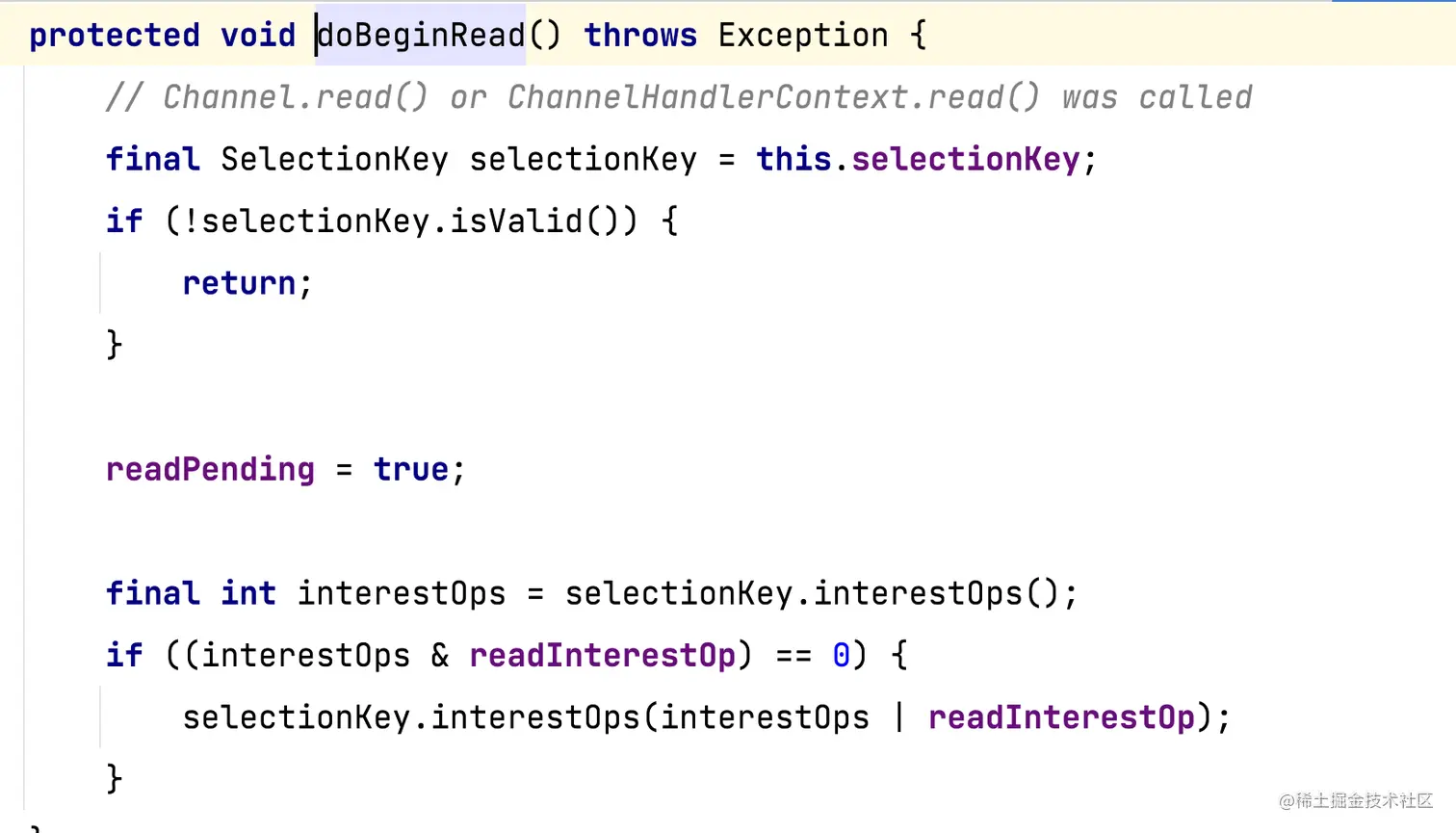

  • AbstractNioChannel中doBeginRead，为新连接的通道注册感兴趣的事 image.png

pipeline源码

  • 当ServerSocket创建一个新的连接，就会创建一个Socket，对应目标客户端
  • 当创建一个Socket就会分配一个全新的ChannelPipeline
  • 每一个ChannelPipeline都是双向链表，内部包含多个ChannelHandlerContext
  • 每个ChannelHandlerContext，包装一个ChannelHandler
  • 当一个请求进来时，进入Socket对应的pipeline，经过所有的handler，也就是责任链/过滤器模式

ChannelPipeline

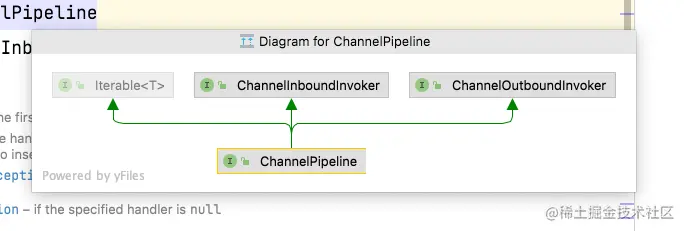

  • 继承关系，接口多继承 image.png
  • 可以对链表进行操作，addLast/addFirst/addBefore...，遍历链表继承了接口Iterable`
  • 可以调用数据出入站的相关方法，继承了ChannelInboundInvoker/ChannelOutboundInvoker

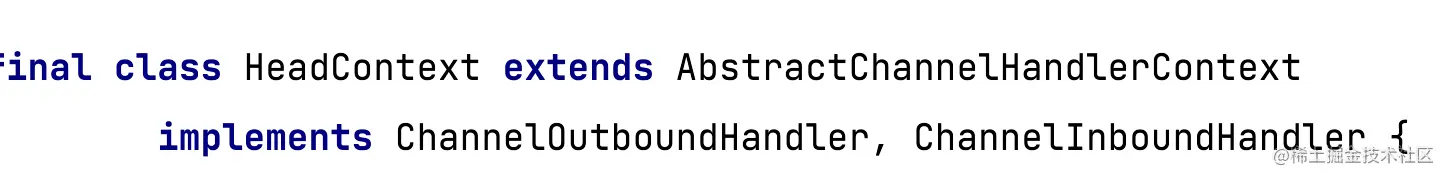

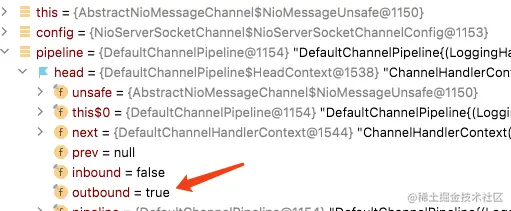

  • head是outbound和inbound，但是inbound设置为false，只为了能够接受入站信息，然后传给下一个inbound的handler image.png image.png

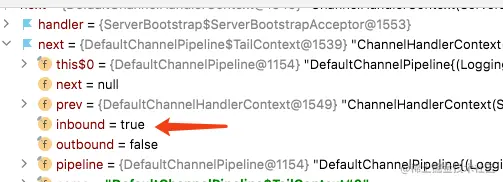

  • tail是inbound image.png

出入站调用关系

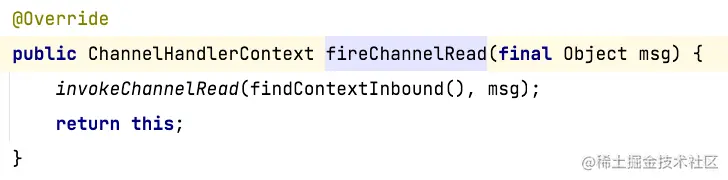

  • 入站操作时，通过调用fireChannelRead，将数据传给下一个handler image.png

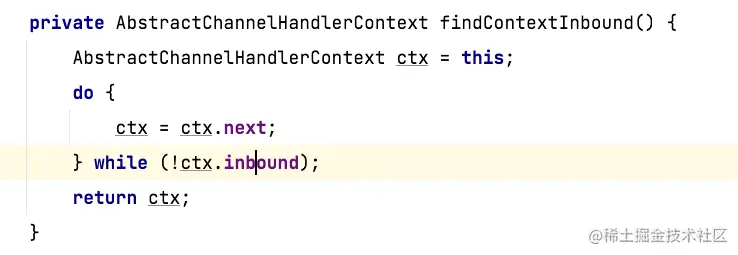

  • findContextInbound通过while循环找到一个inbound的context image.png

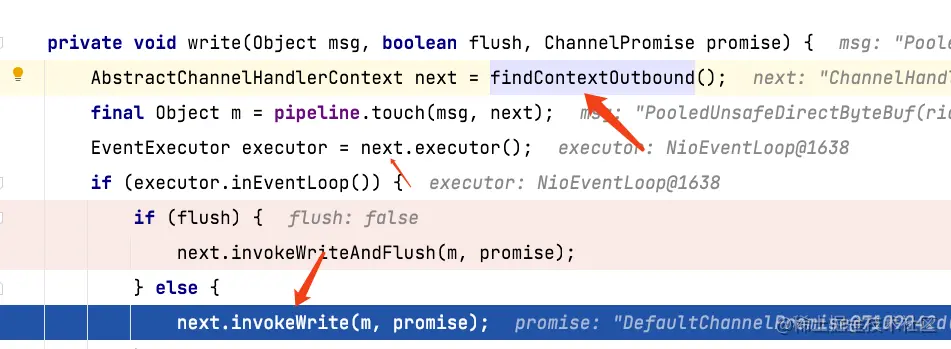

  • 由ctx.write调用出站时，会直接找当前handler的前一个outboundhanlder image.png

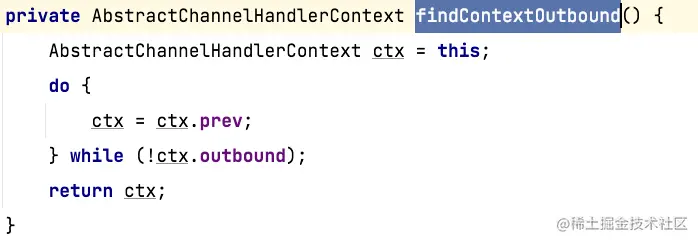

  • findContextOutbound，从tail往前找一个outbound的context image.png

ChannelHandlerContext

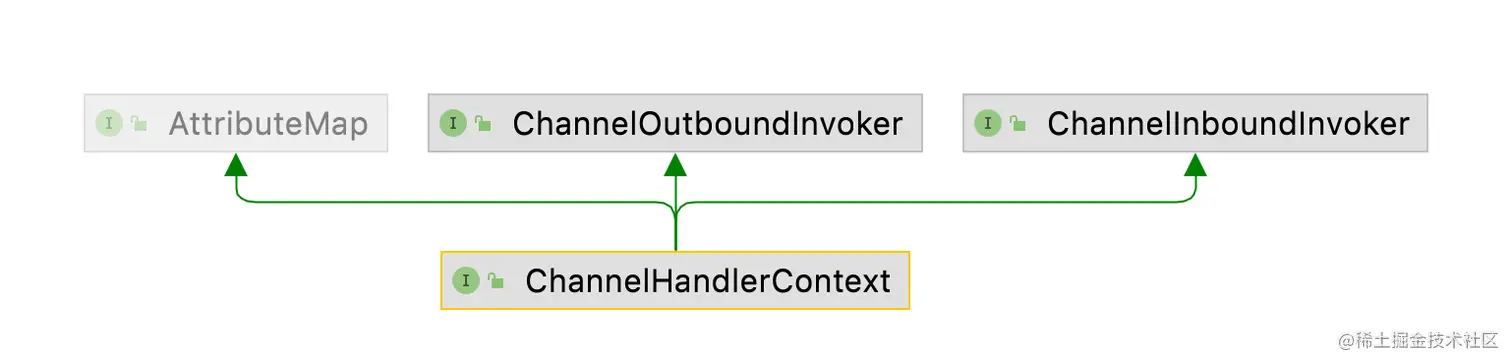

  • 继承关系 image.png
  • ChannelInboundInvoker/ChannelOutboundInvoker针对出入站的过程，在出入站handler在包装一层，在触发handler前后做一些特定操作
  • ChannelHandlerContext增加了能够获取上下文环境中的channel/executor/handler/pipeline...

ChannleHandler

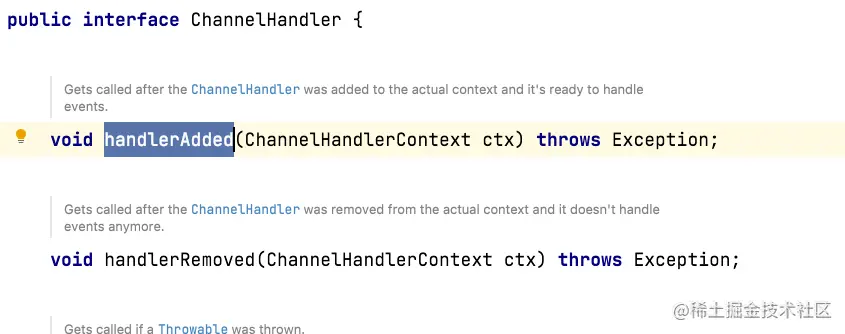

  • handlerAdded，被添加是调用；handlerRemoved，被移除时调用，而在连接注册成功之后，才会真正的为这个生成pipeline-handler的双向链表，handler才会被添加 image.png
  • ChannelDuplexHandler处理入站/出站IO事件

生成过程

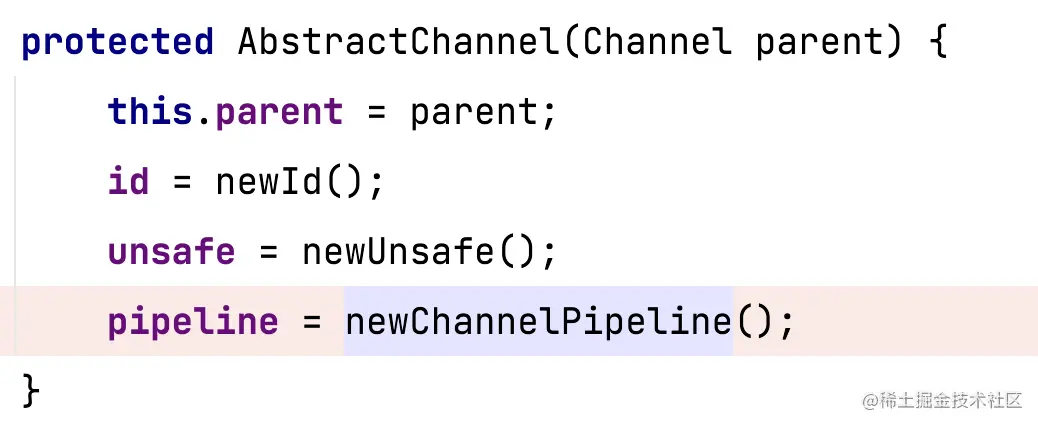

  • 在反射创建Channel，会调用AbstractChannel的构造函数，创建pipeline image.png

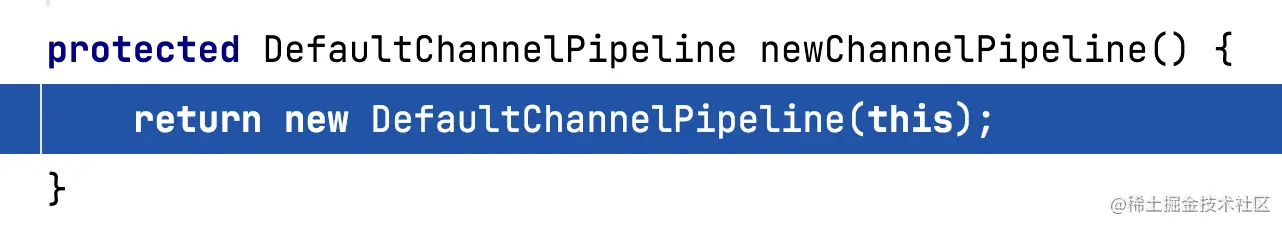

  • 创建pipeline image.png image.png

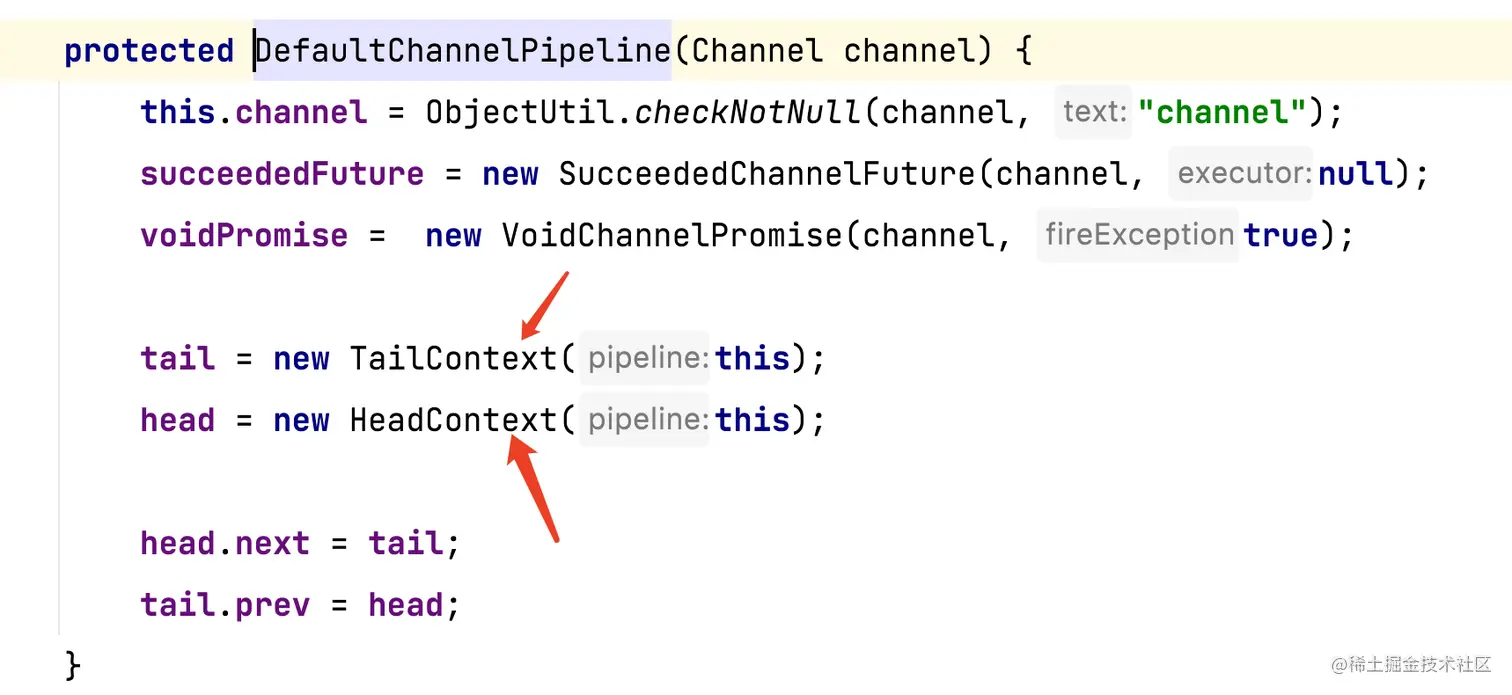

  • 生成DefaultChannelPipeline，生成链表头尾；同时为当前pipeline绑定channel；生成future和promise用于异步回调使用 image.png

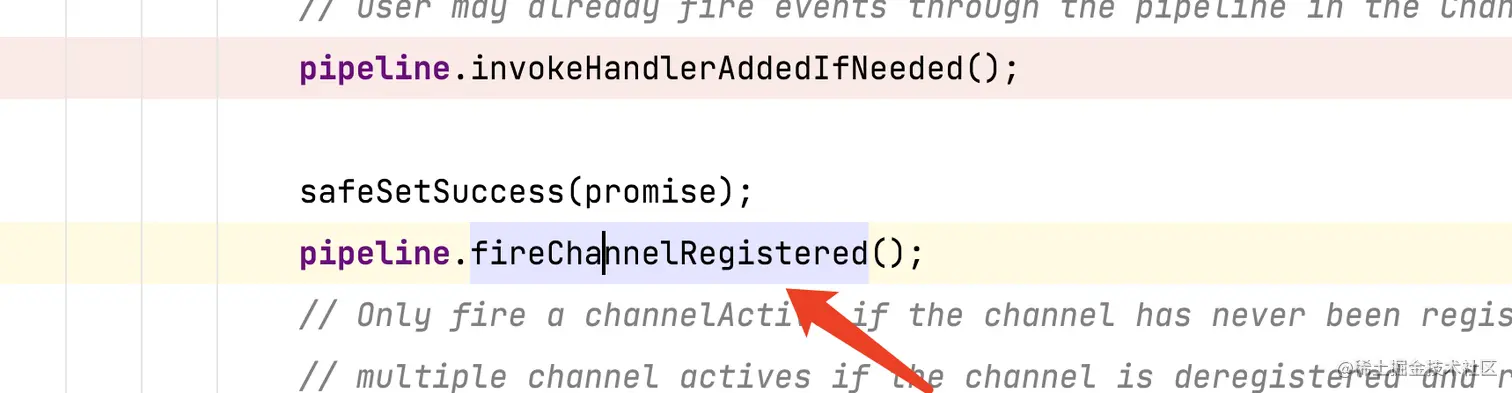

  • 在完成channel注册之后，会为pipeline进行注册 image.png
  • 在addLast的过程中，会为handler进行包装，包装成HandlerContext，为了防止多线程导致安全问题，需要同步执行；如果没有被注册，会通过CAS的方式进行安全注册 image.png

调度流程

  • 入站从head开始 image.png
  • 执行read，最终需要inbound类的handler调用处理 image.png
  • 出站从tail开始调用，从内部像外面写 image.png

read流程

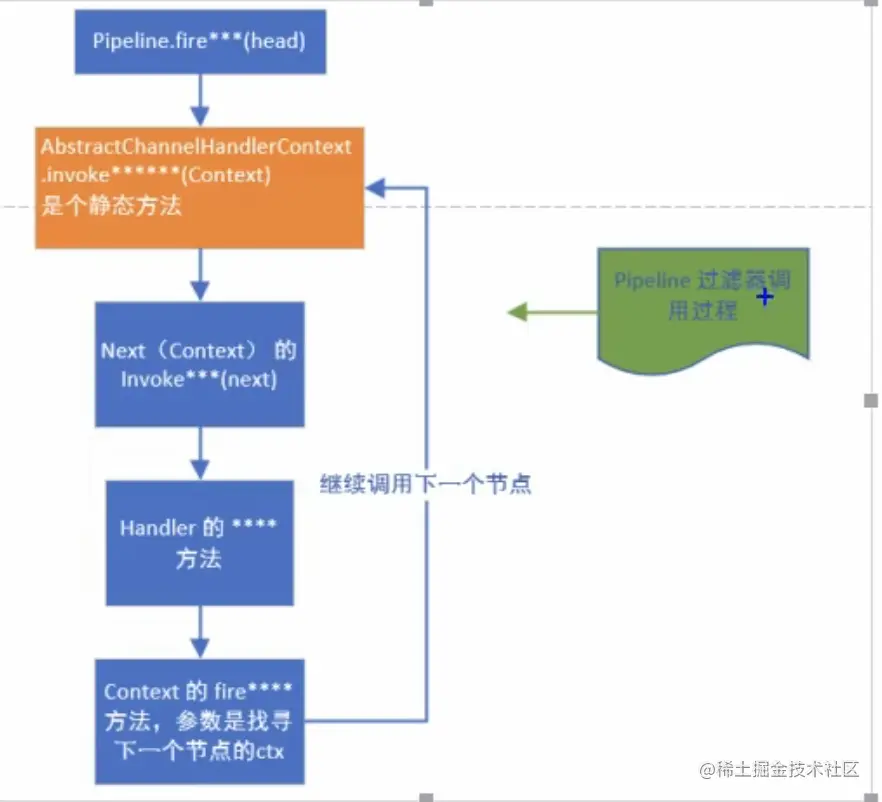

  • 流程图 IMG_BDBEDE330A4C-1.jpeg

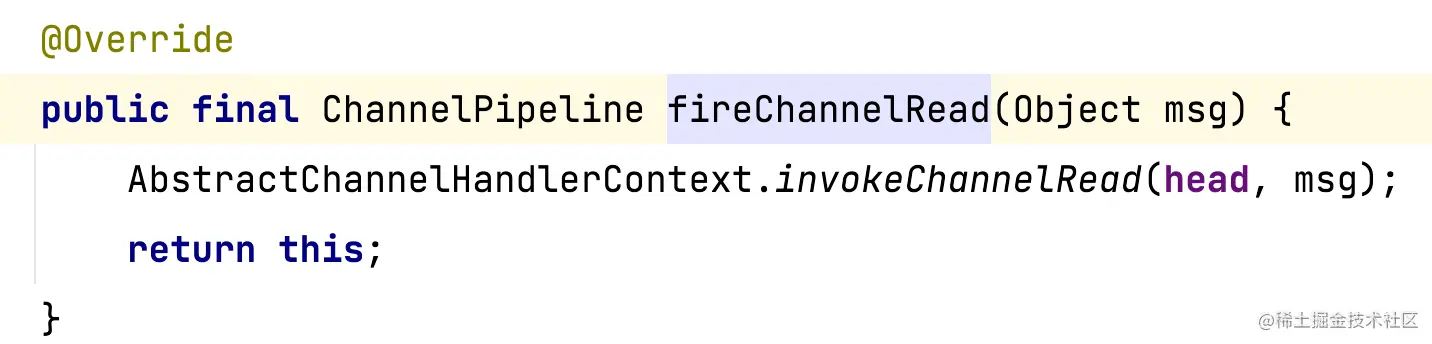

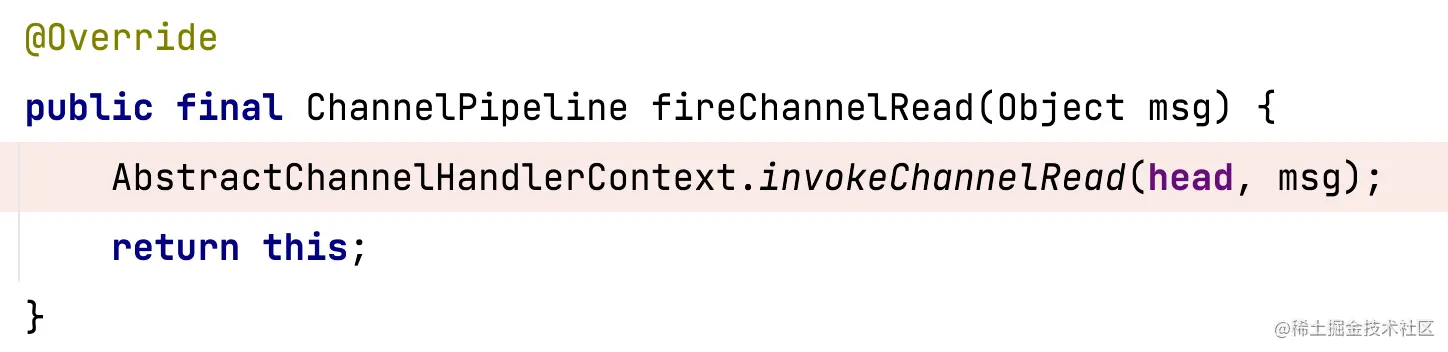

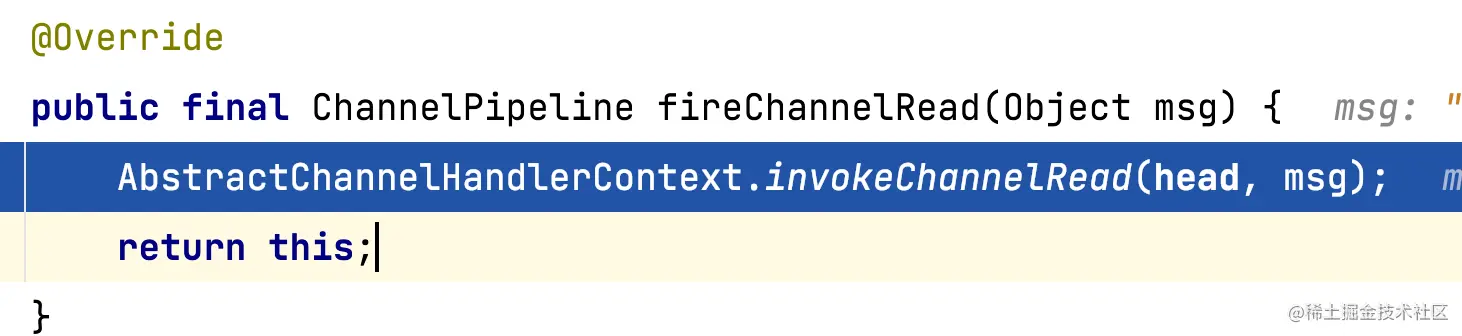

  • fireChannelRead，从head开始 image.png

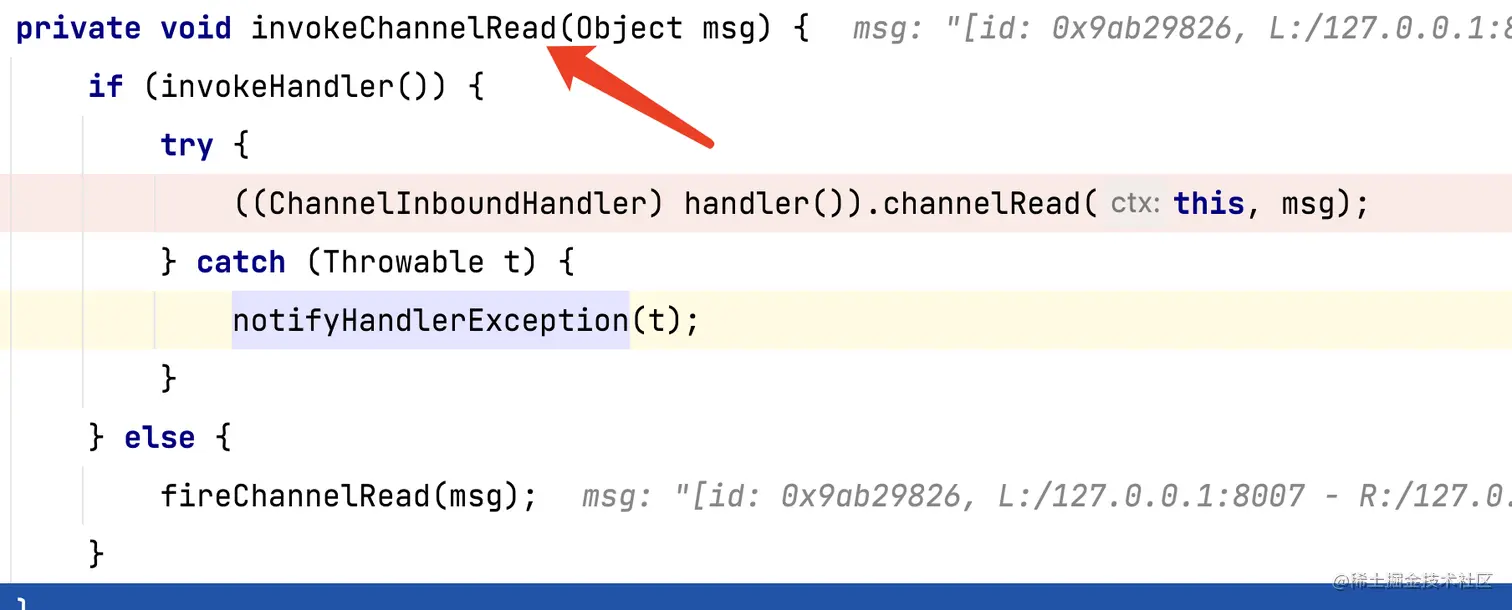

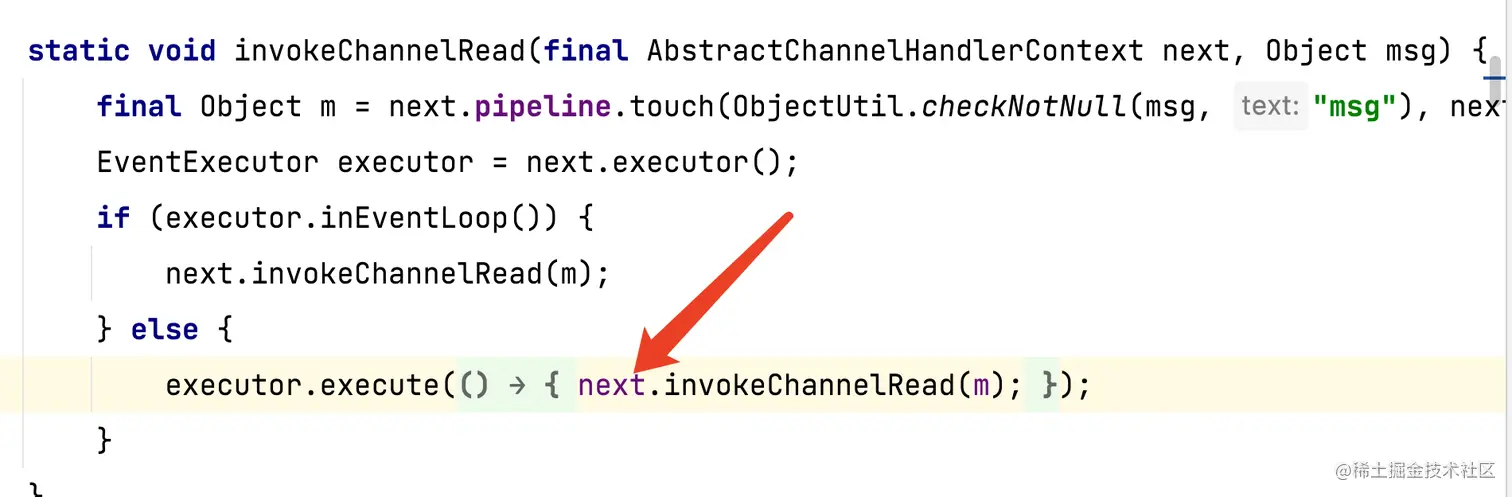

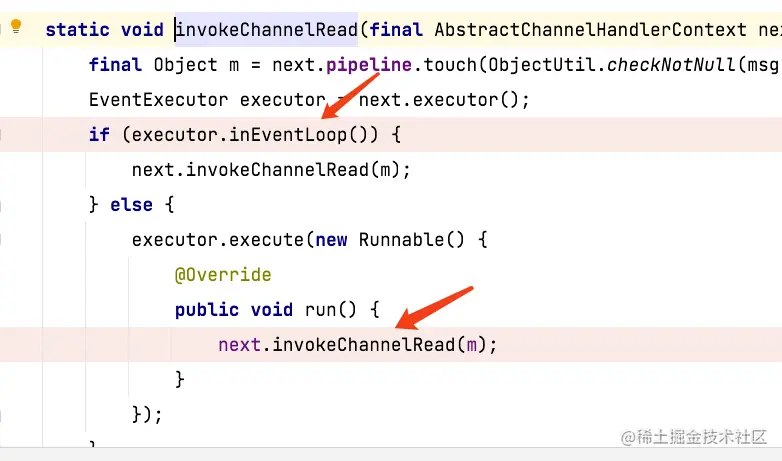

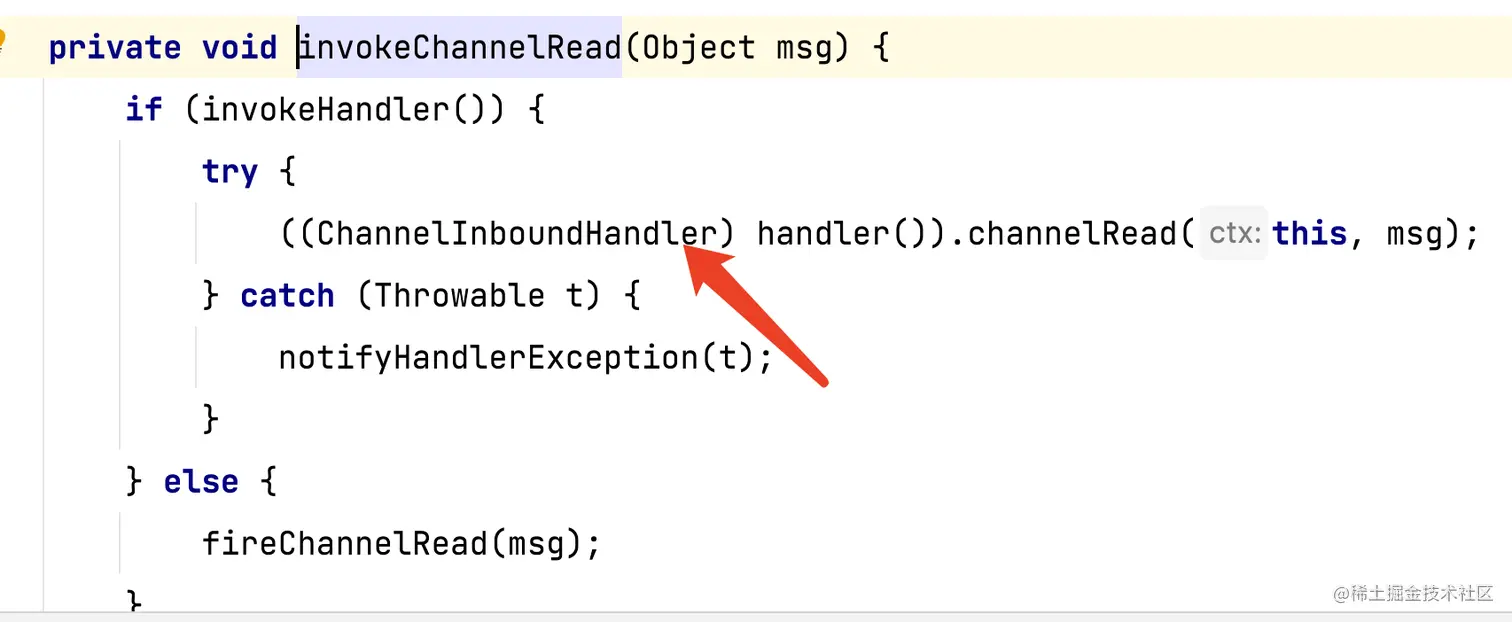

  • invokeChannelRead image.png

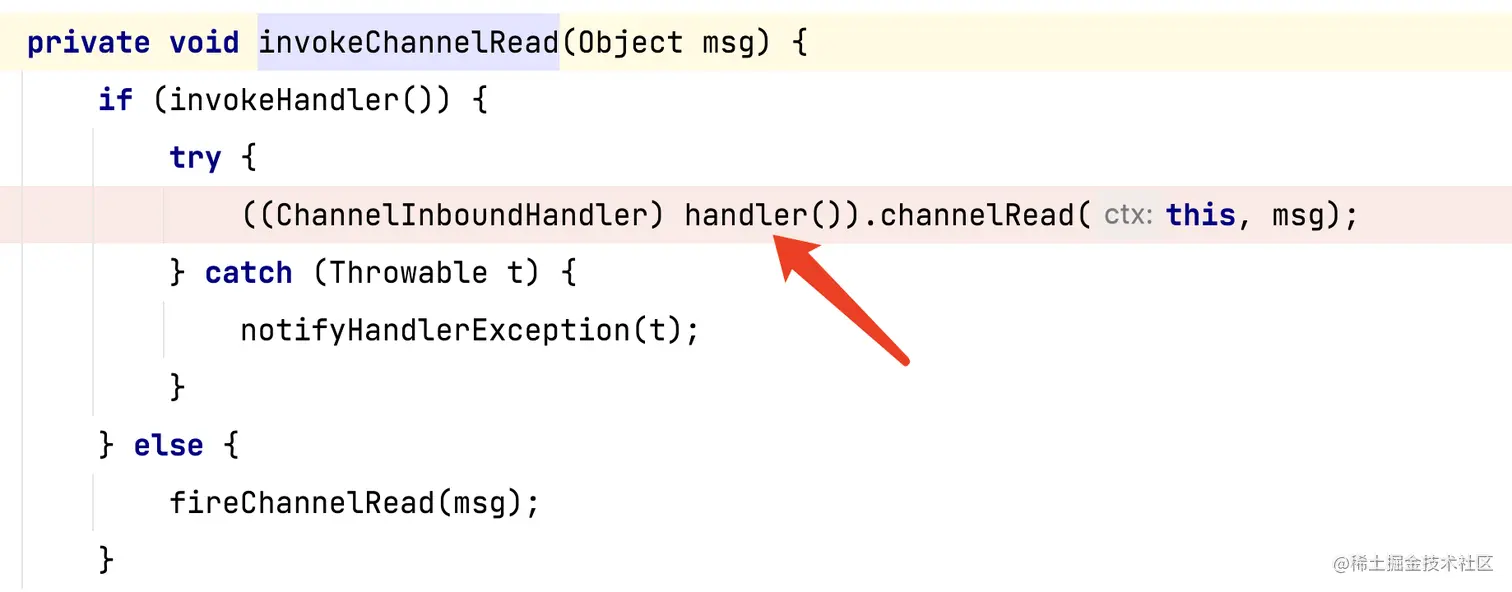

  • 调用真正的handler执行read动作要做的事 image.png

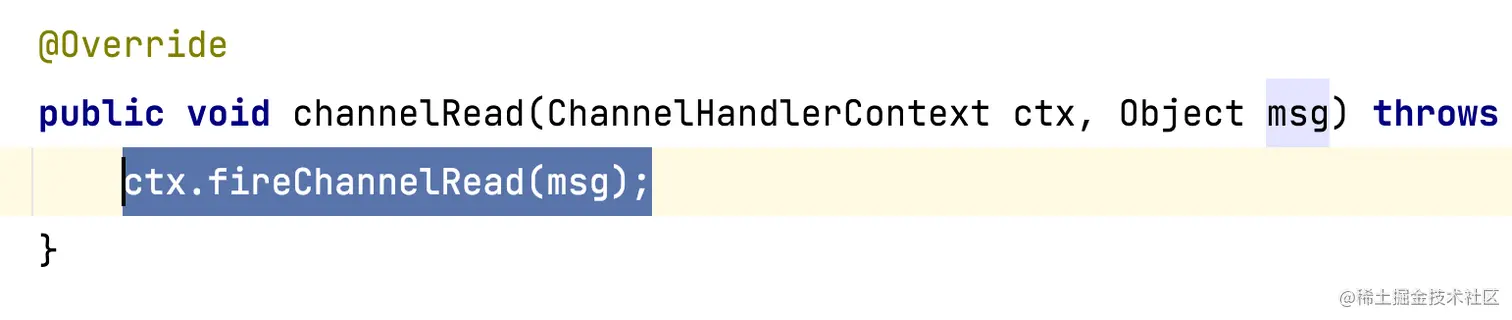

  • 通过前一个handler执行ctx.fireChannelRead(msg);，找到下一个inboundHandler，继续执行invokeChannelRead image.png image.png

心跳包源码

  • 三种handler能够检测连接的有效性
  1. IdleStateHandler当连接空闲时间太长，触发一个IdleStateEvent，可以通过重写userEventTrigged进行业务处理

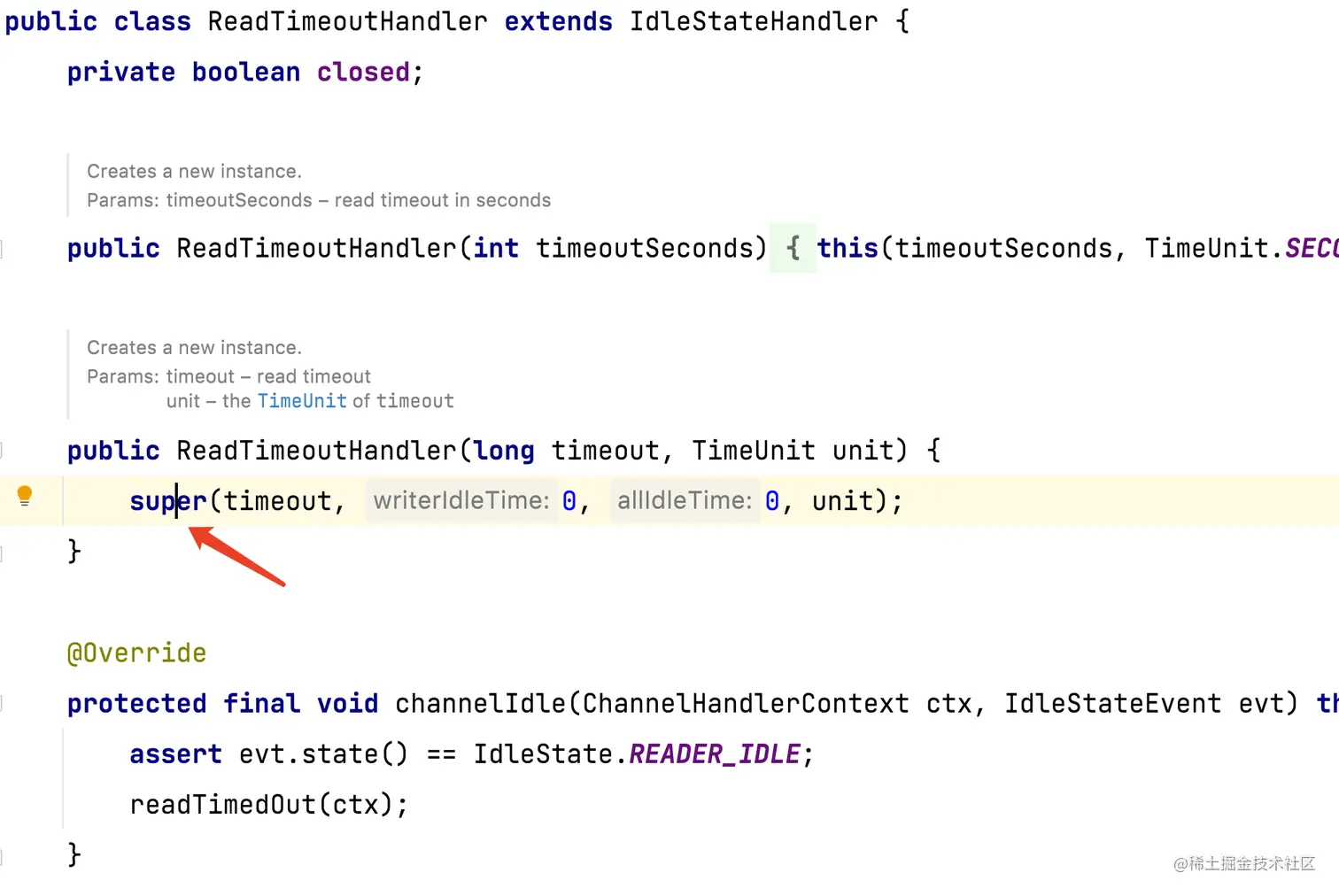

  2. ReadTimeoutHandler，继承IdleStateHandler，在指定的时间没有发生读事件，抛出异常，并自动关闭这个链接 image.png

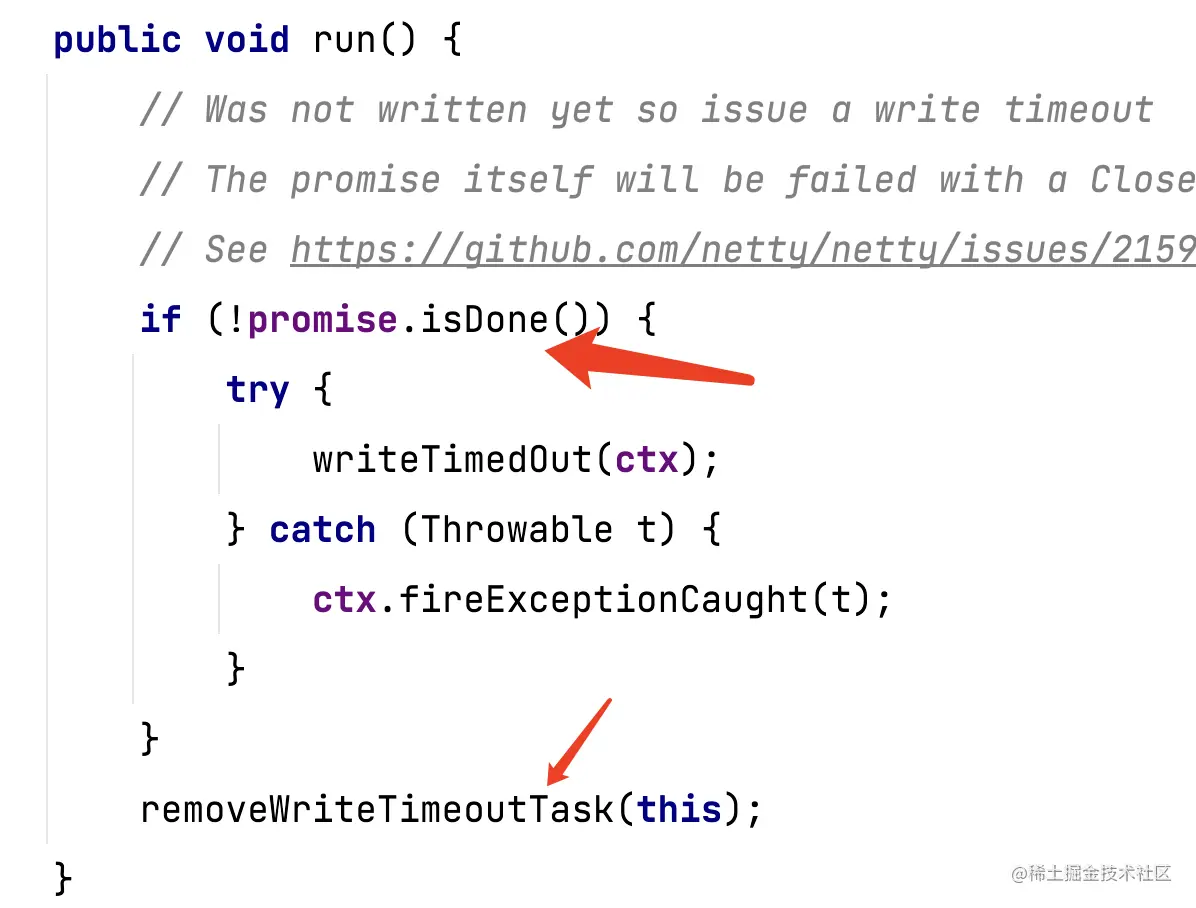

  3. WriteTimeoutHandler，当调用write时，创建一个定时任务，根据传入的promise的完成情况，判断是否超出写时间。当一个写操作不能再一定的时间内完成，抛出异常，并自动关闭这个链接 image.png
  • IdleStateHandler四个主要属性
private final boolean observeOutput; //是否考虑出站慢的情况，默认为false；网络不稳定，传输慢
private final long readerIdleTimeNanos; //读事件空闲时间，0禁用
private final long writerIdleTimeNanos; //写事件空闲时间
private final long allIdleTimeNanos; //读或写事件空闲时间

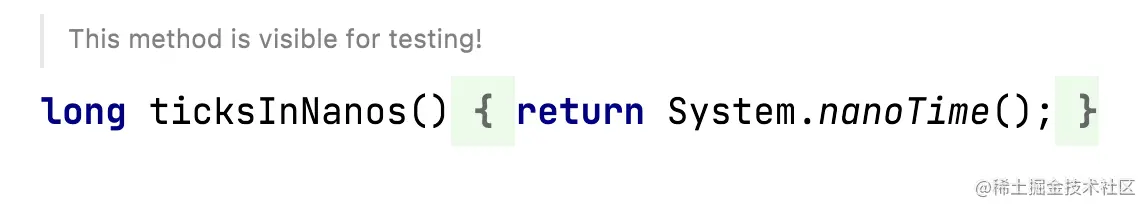

  • ticksInNanos返回当前纳秒时间，十亿分之一秒 image.png

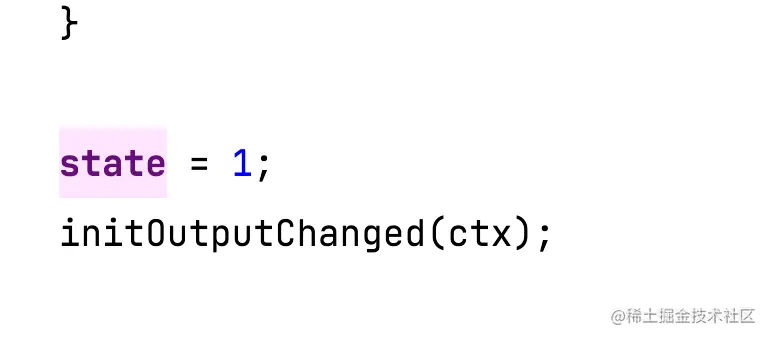

  • initialize方法，将state状态设置为1，防止重复初始化，initOutputChanged出入站数据监控 image.png image.png

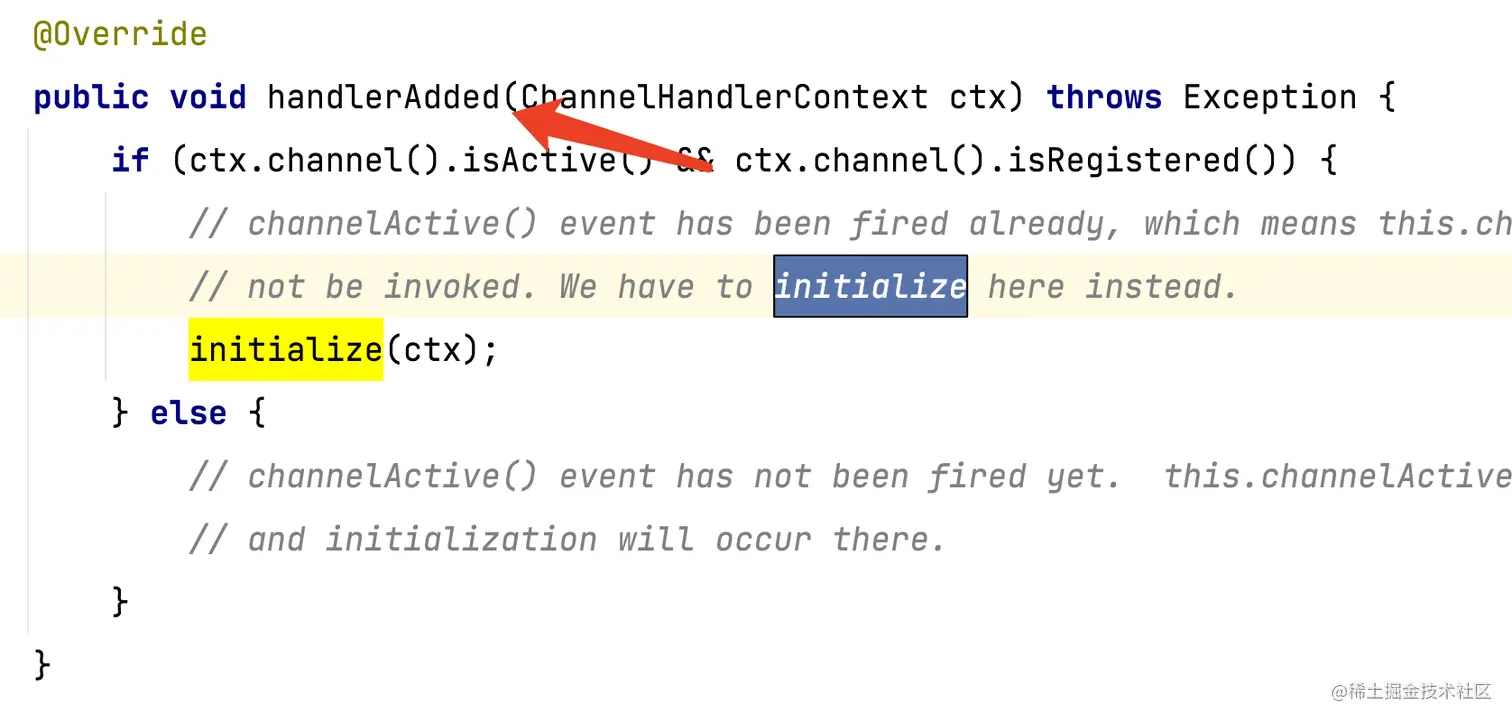

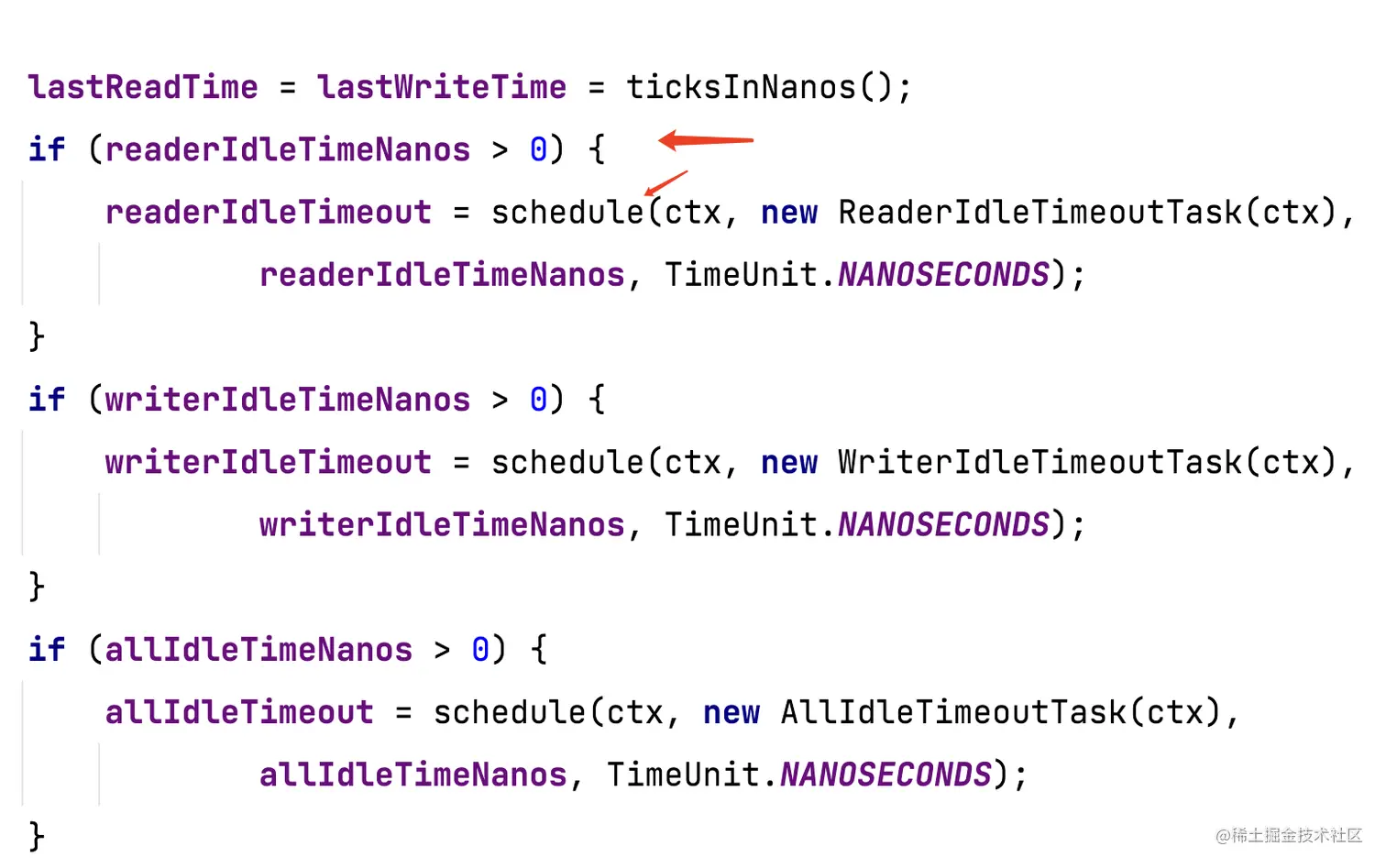

  • 当IdleStateHandler被添加时，会调用initialize方法，只要参数大于0，就为其创建定时任务 image.png image.png

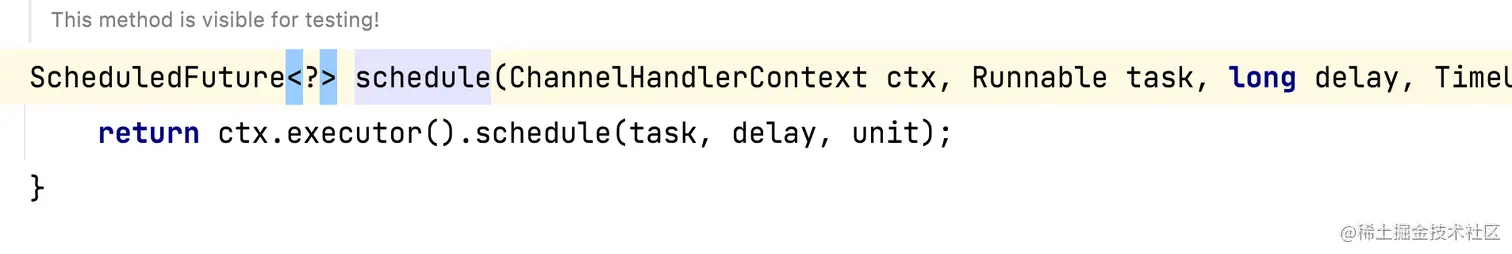

  • schedule定时任务，添加到当前任务队列 image.png

定时任务类

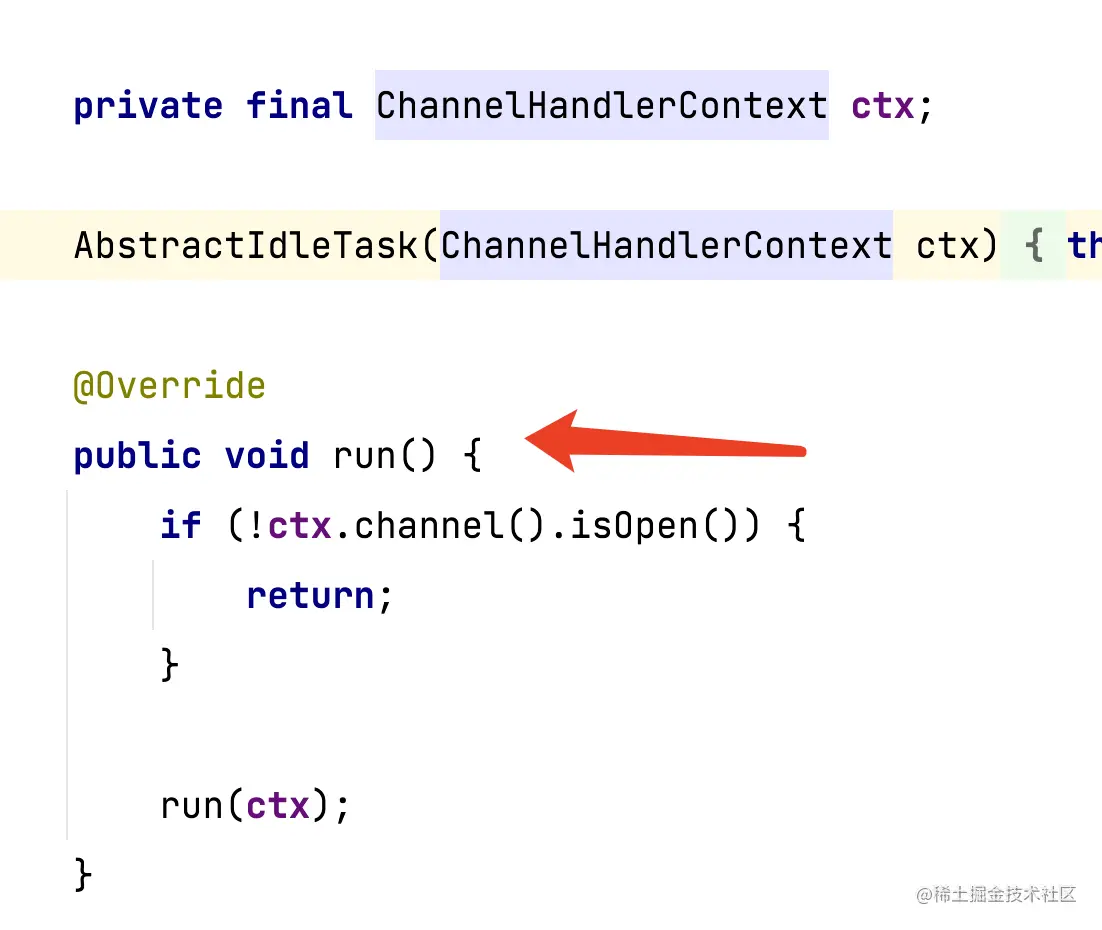

  • 共同父类AbstractIdleTask，通道关闭直接返回，run(ctx)由子类实现 image.png
  • AllIdleTimeoutTask
  • ReaderIdleTimeoutTask
  • WriterIdleTimeoutTask

ReaderIdleTimeoutTask

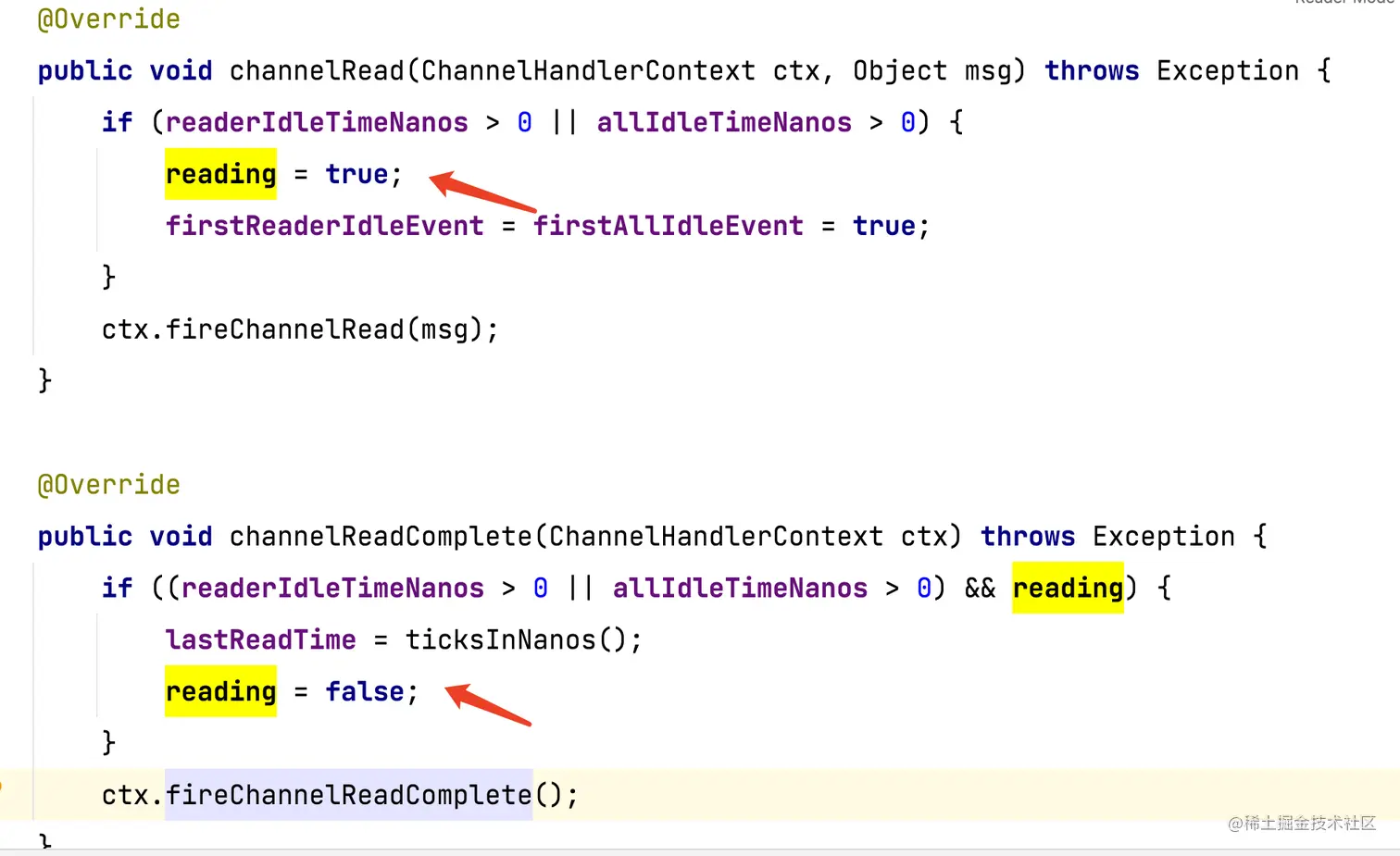

  • 读时间时，记录第一次发生事件的标识位，后面判断是否是某次读事件后的第一次空闲；读完成后，reading设置为false，并记录最近的read时间 image.png

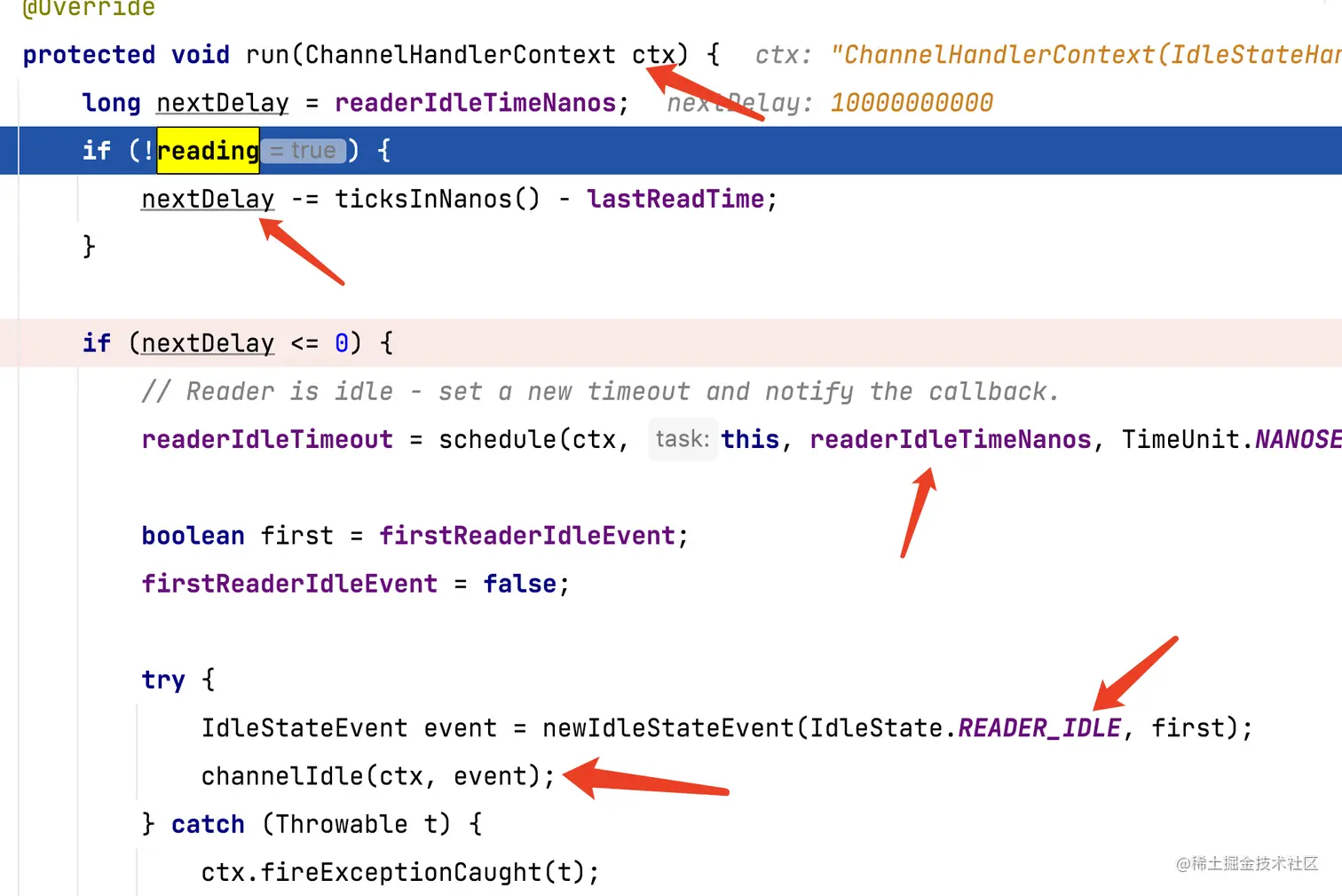

  • 当定时任务触发时，如果读完成后，!reading检查有效，会检查上一次read完成的时间，与现在的差值，与设置的空闲时间的差值，如果差值为负数，则重设定时任务，并抛出读空闲事件 image.png

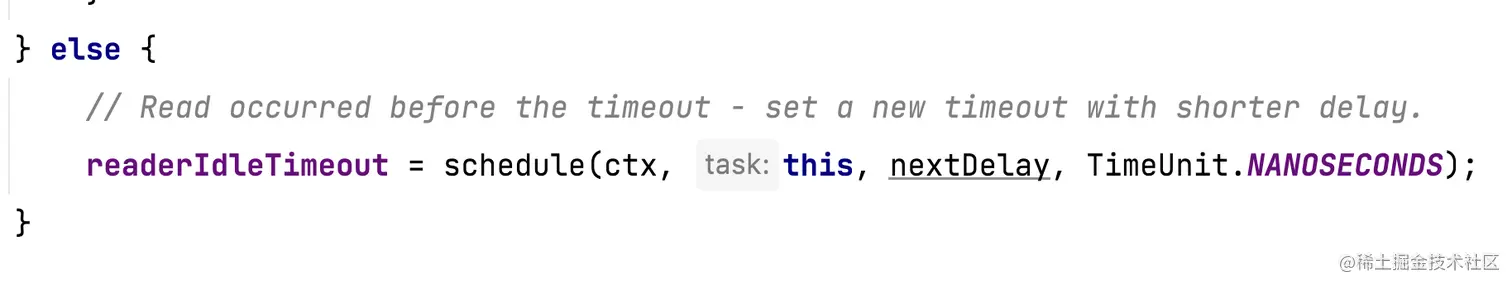

  • 否则，仅仅重新设置 image.png

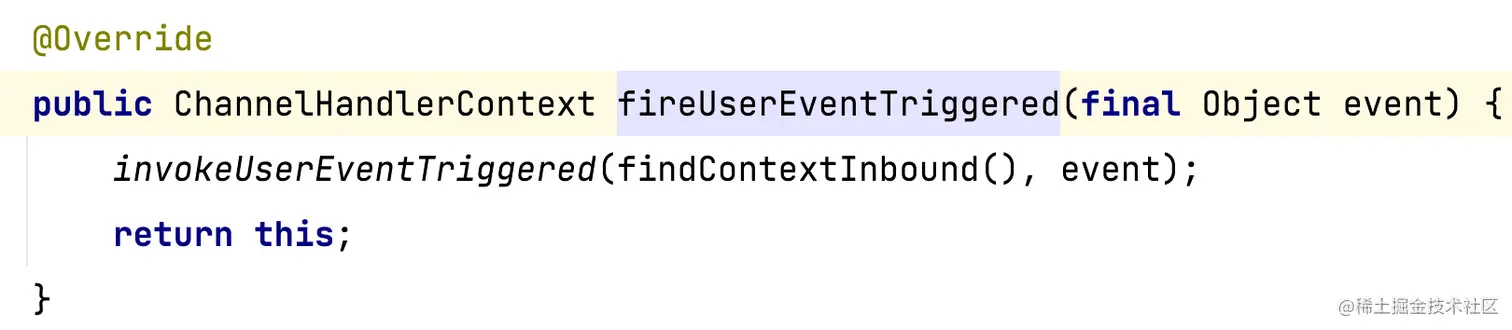

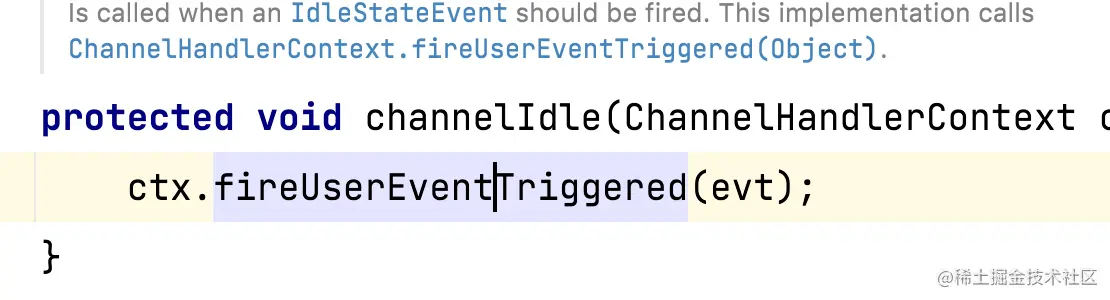

  • channelIdle抛出事件，触发用户自定义的userEventTriggered image.png image.png

WriterIdleTimeoutTask

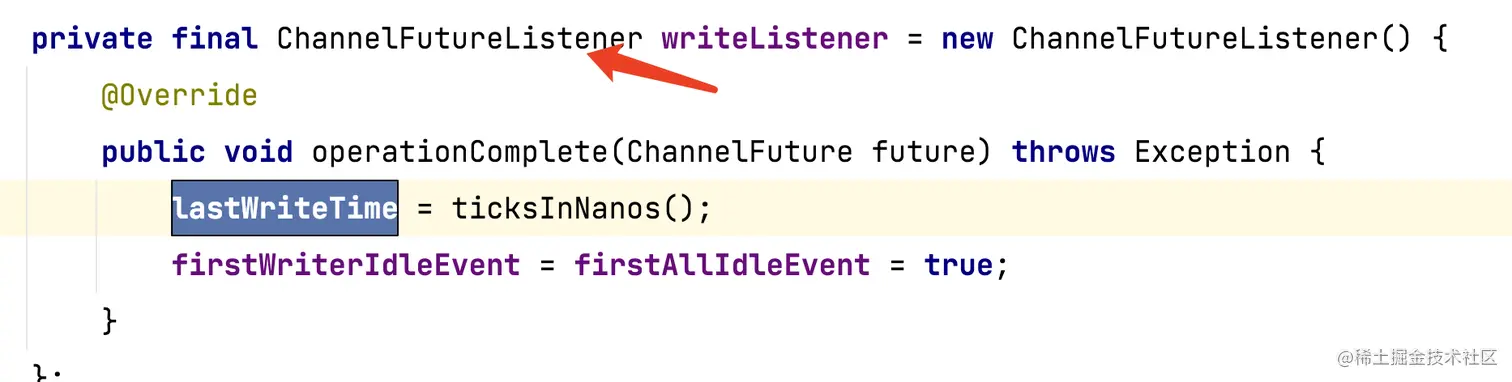

  • lastWriteTime通过监听器，监听写事件 image.png

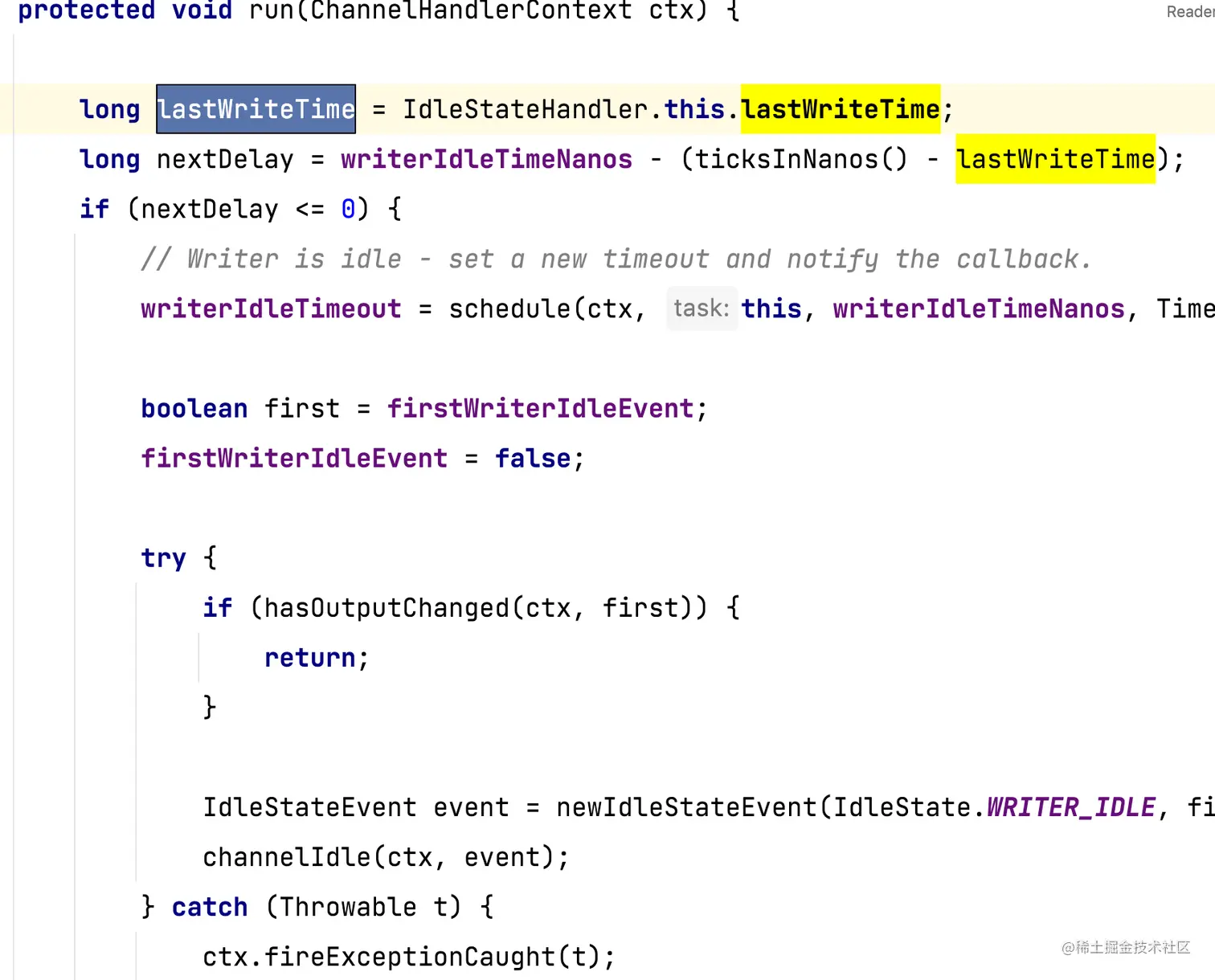

  • 逻辑大致相同，但是需要处理缓慢出站的情况 image.png

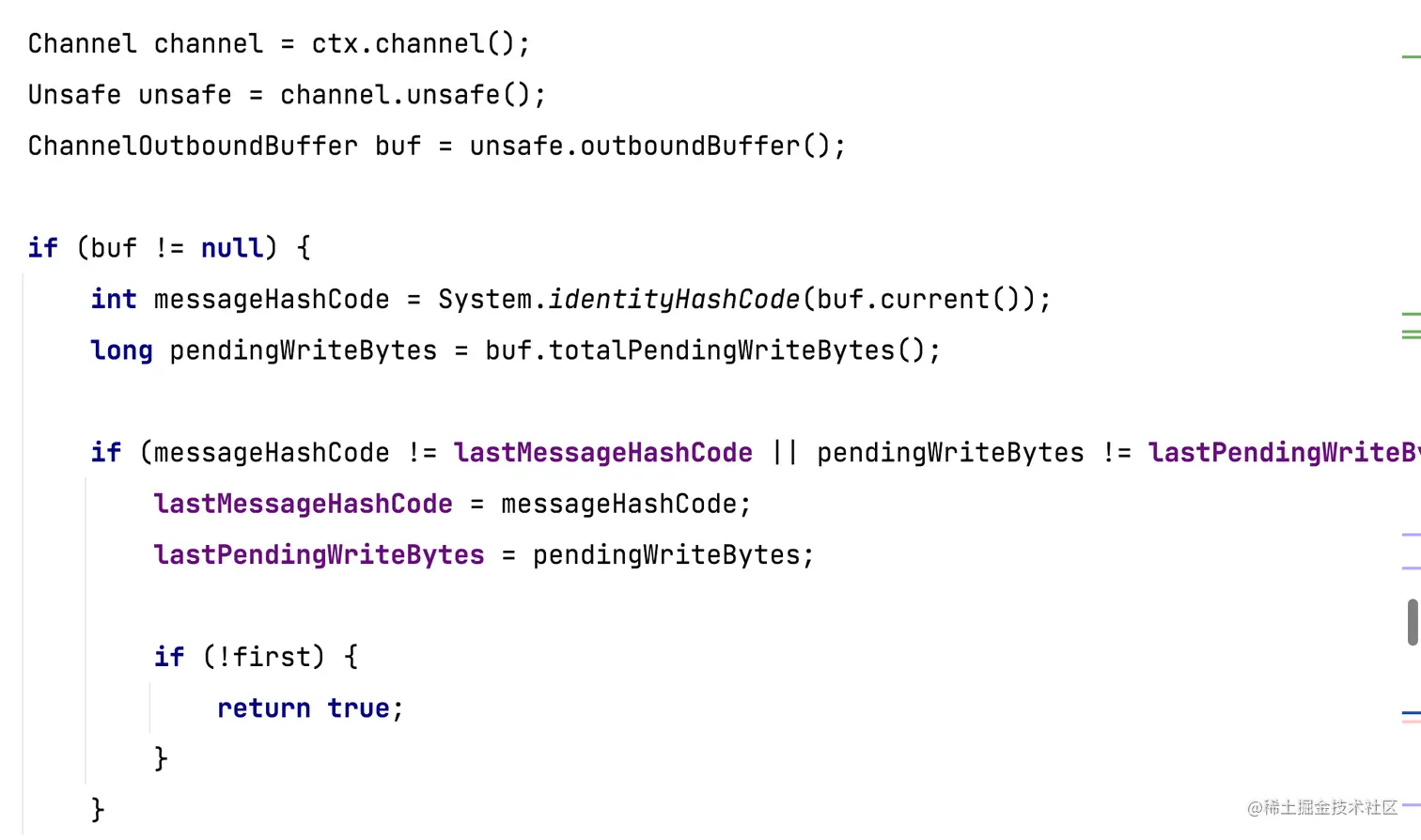

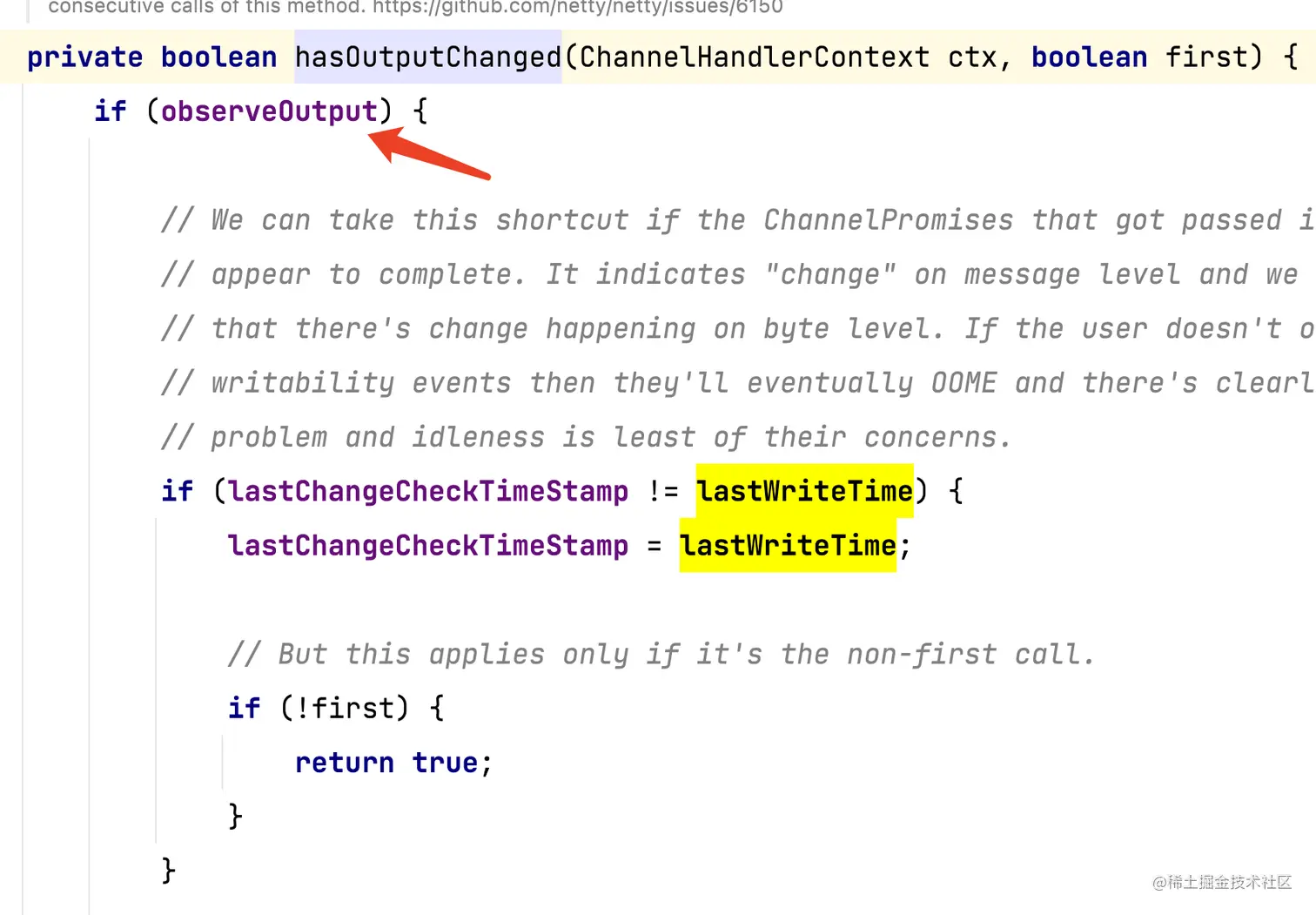

  • hasOutputChanged，检查缓冲区，如果是某次出站事件后的第一次空间则必须触发，如果出站缓慢有可能造成OOM image.png
  • 通过缓冲区的情况进行检查 image.png

AllIdleTimeoutTask

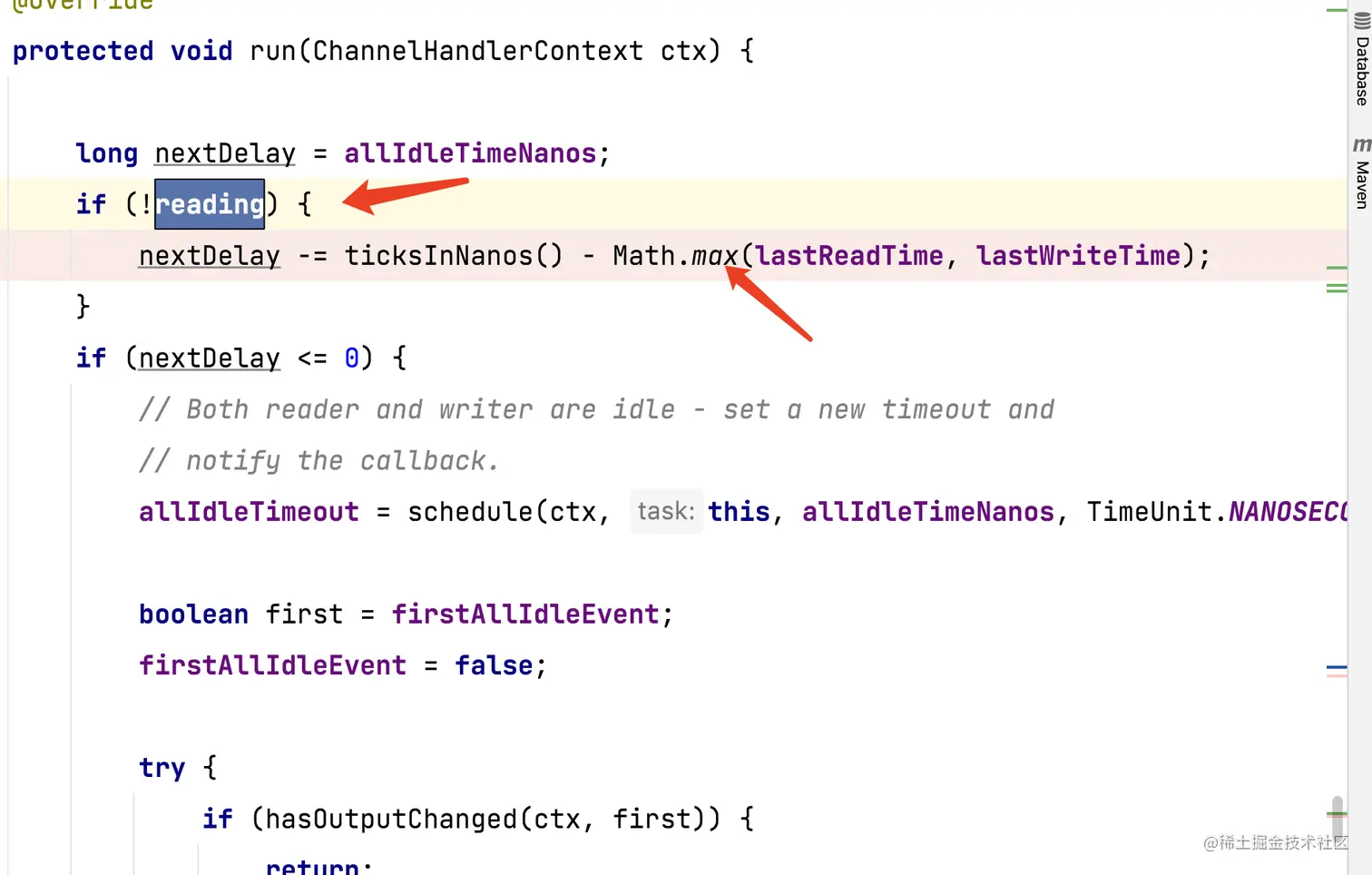

  • 计算离读写两个发生的最近的时间 image.png

EventLoop

  • 第一次添加时，启动run方法

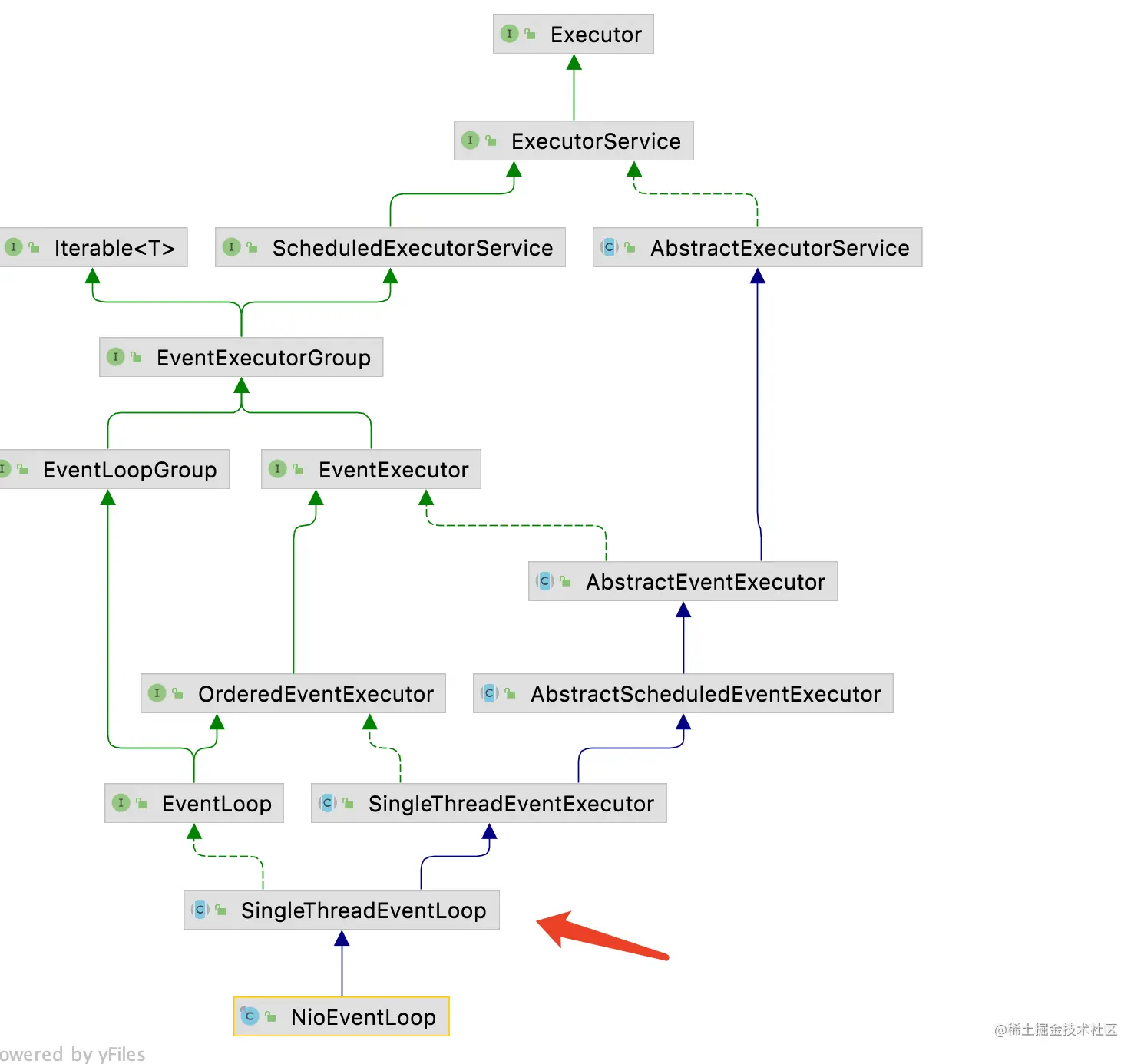

  • 继承关系，单线程的 image.png
  • ScheduledExecutorService定时任务接口
  • EventLoop接口，一旦channel被注册，就处理其IO操作
  • SingleThreadEventExecutor单个线程线程池

启动EventLoop

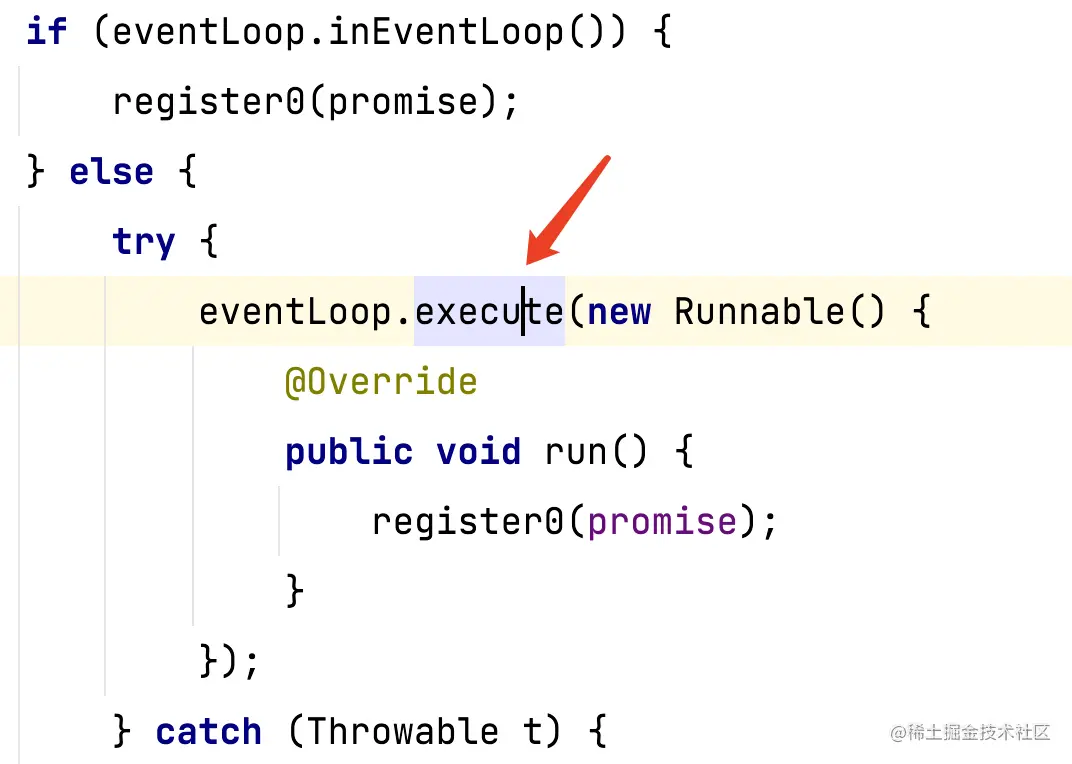

  • 对于ServerSocketChannel来说，第一次注册过程时，会调用execute的方法，创建新的EventLoop，并启动起run方法 image.png

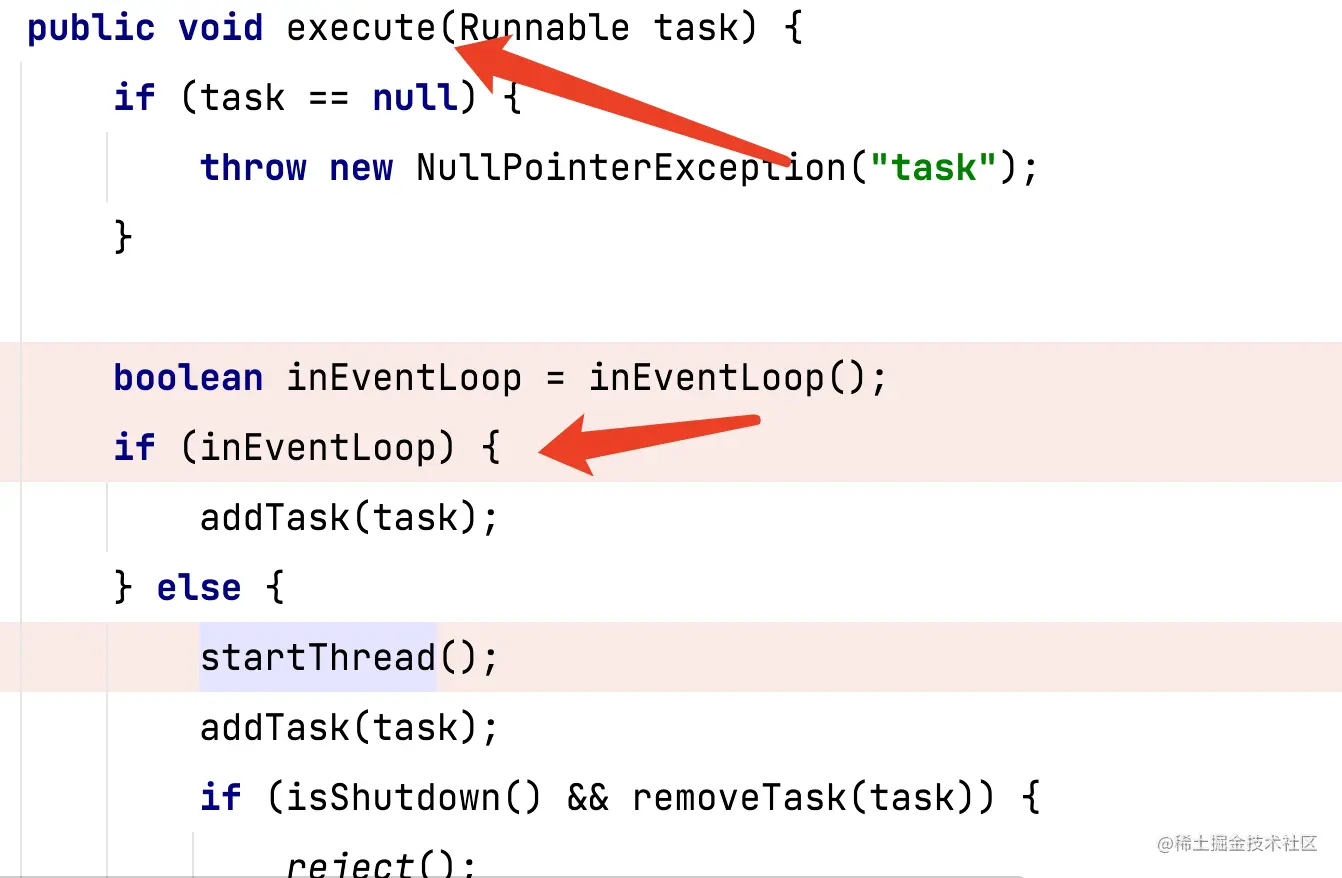

  • 调用父类SingleThreadEventExecutor中的execute image.png

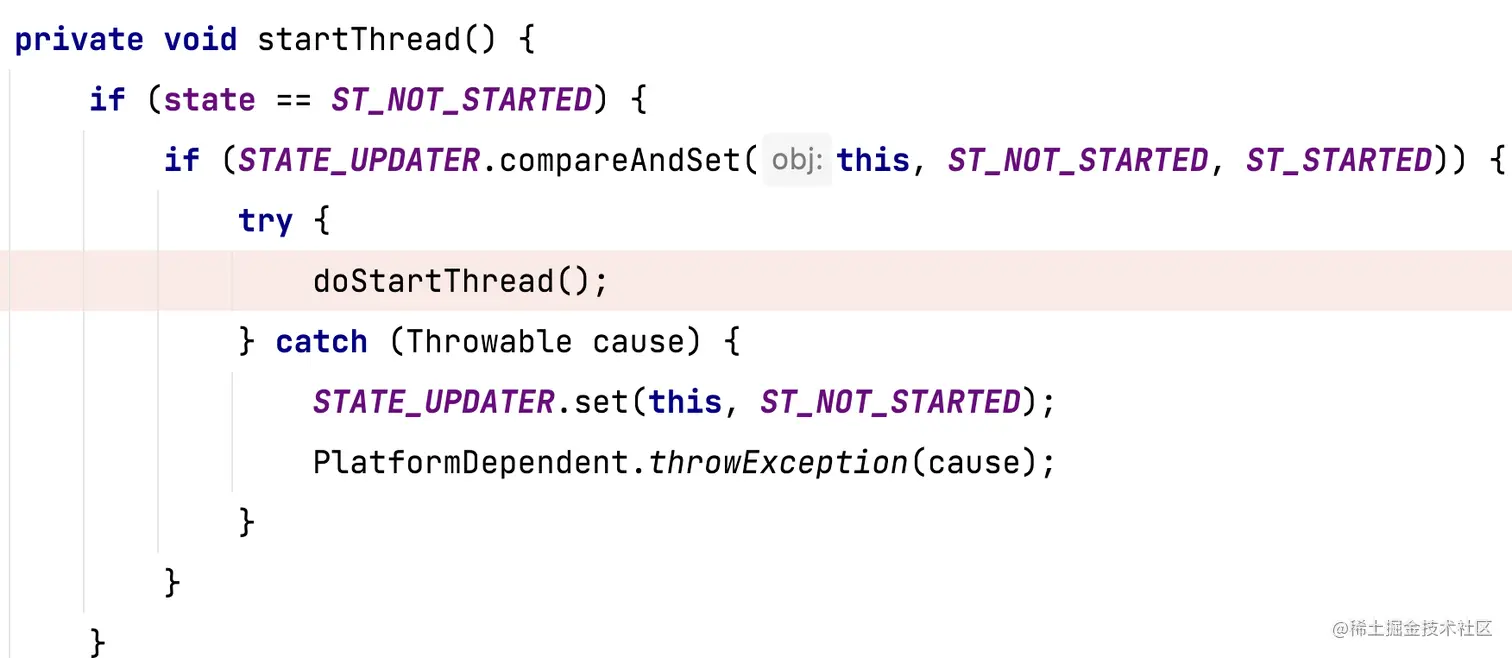

  • startThread image.png

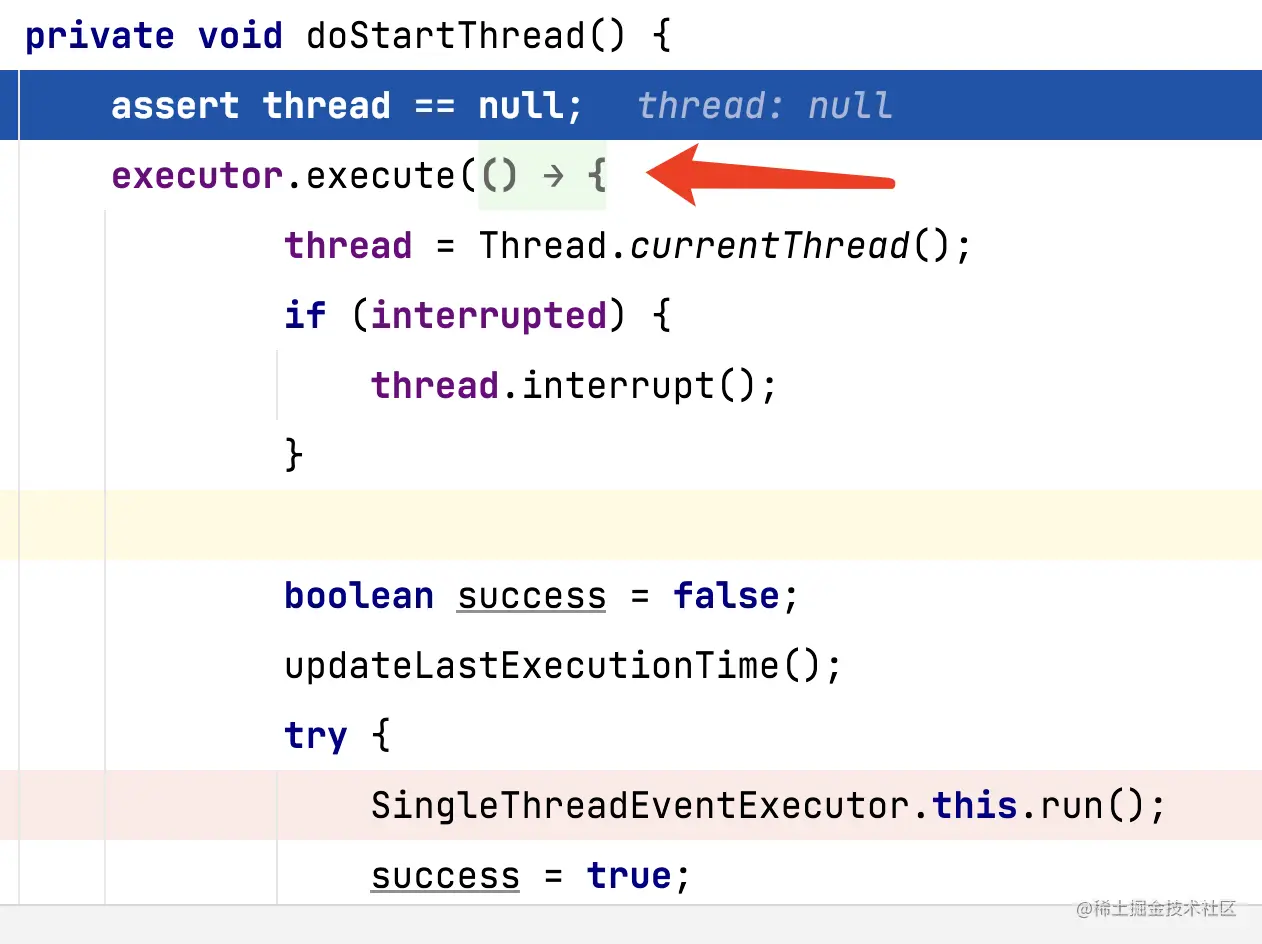

  • doStartThread启动线程，并进入run方法 image.png

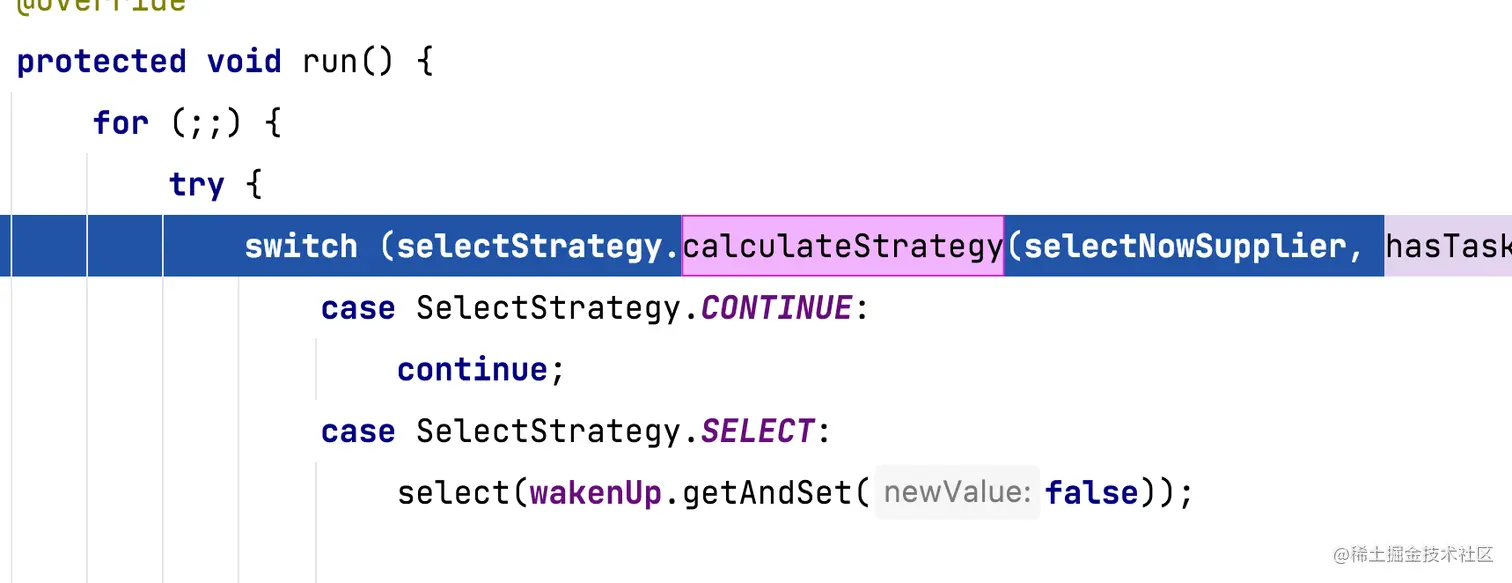

  • run方法，select事件 -> process处理IO事件 -> runAllTasks处理其他事件 image.png image.png

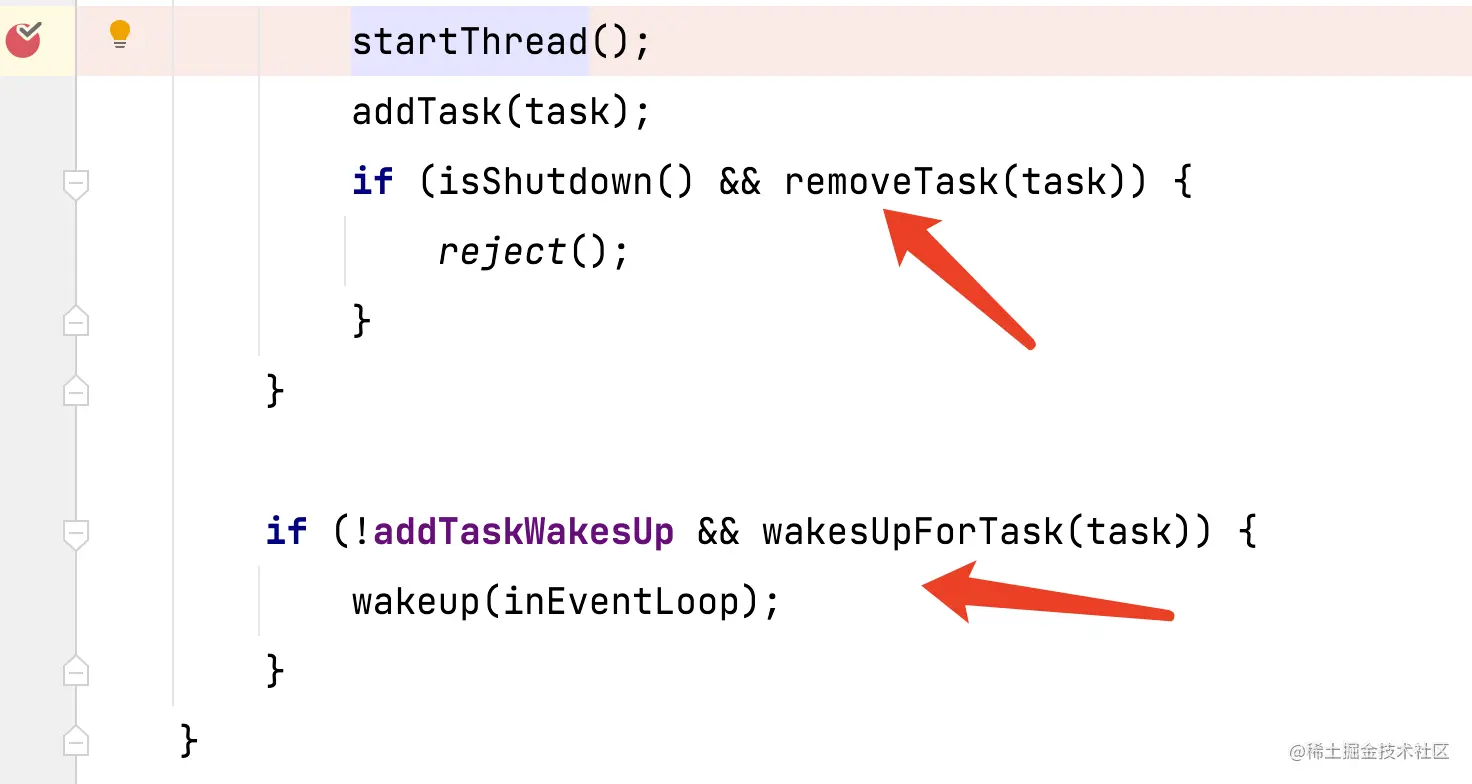

  • execute中，如果线程停止，并且删除任务失败，则执行拒绝策略；如果线程休眠或者任务不是NonWakeupRunnable，则唤醒线程 image.png

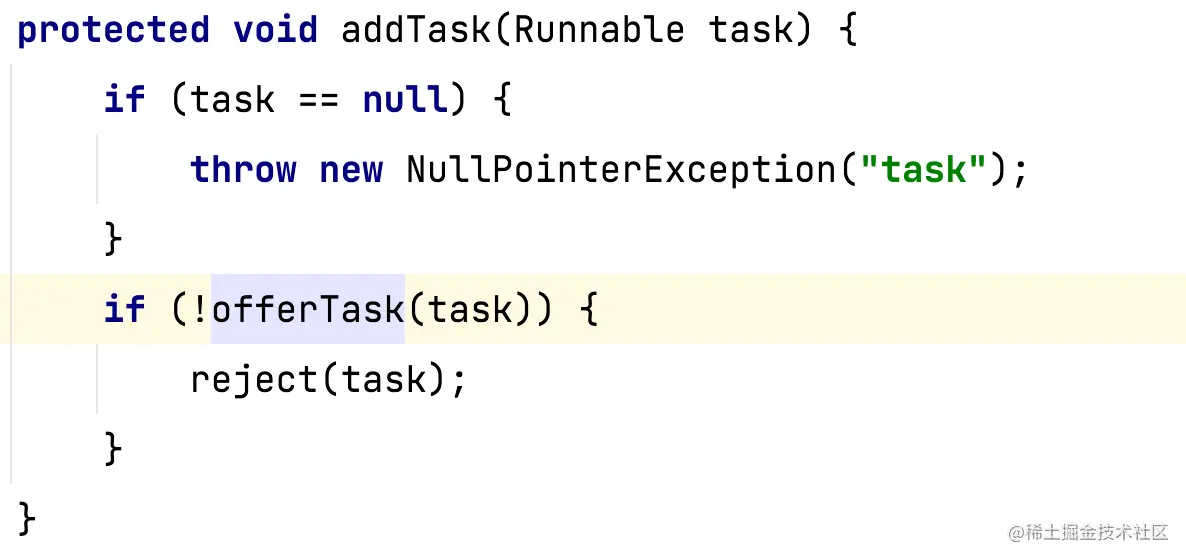

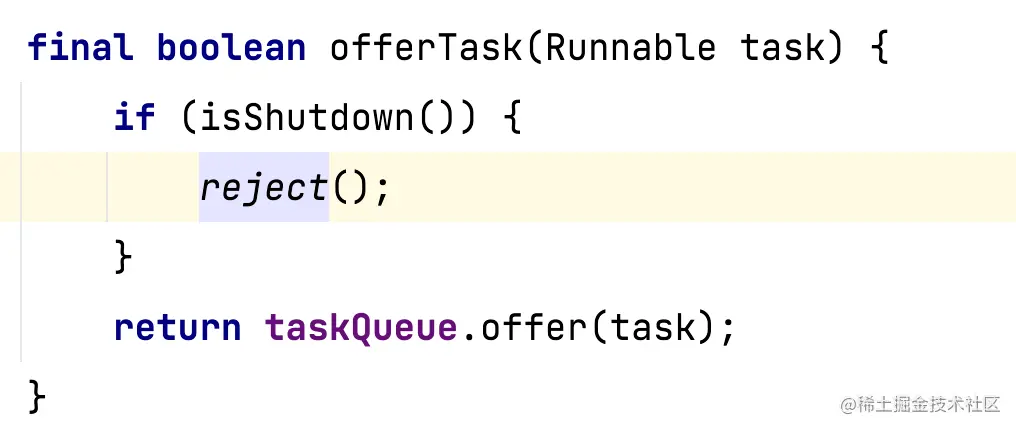

  • addTask，如果线程关闭，拒绝，否则，添加到队列中 image.png image.png

三个主要过程

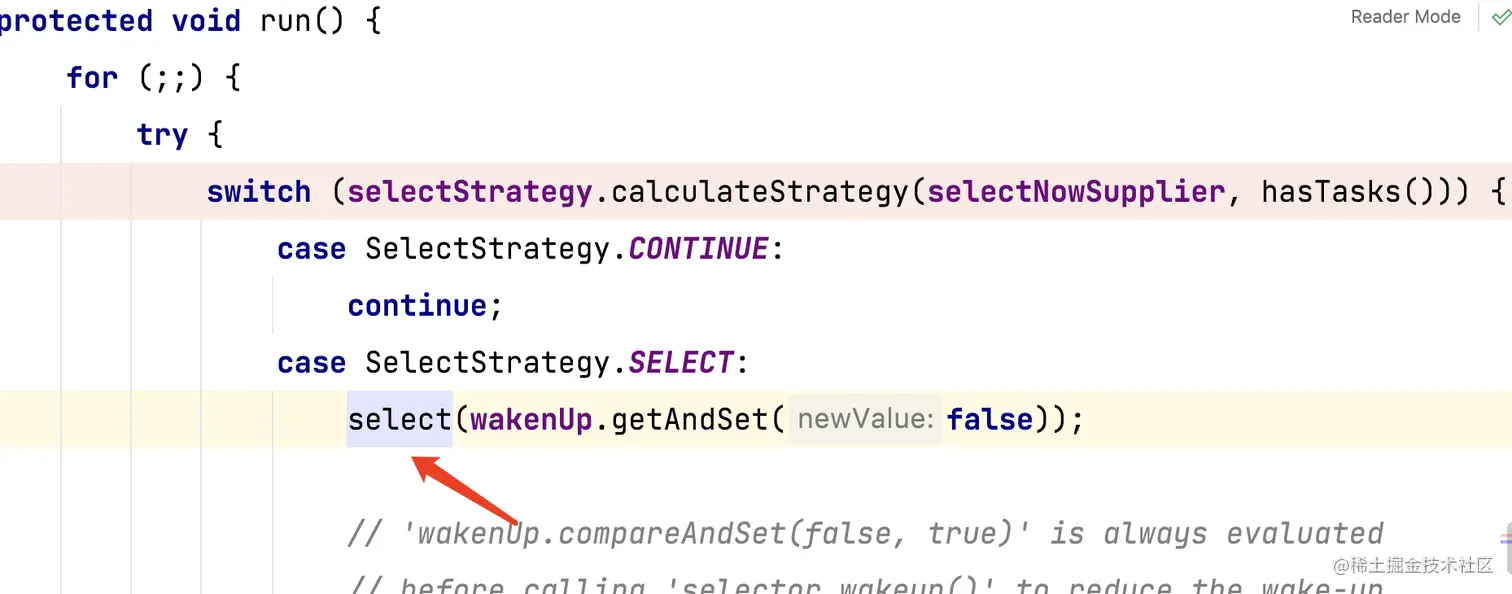

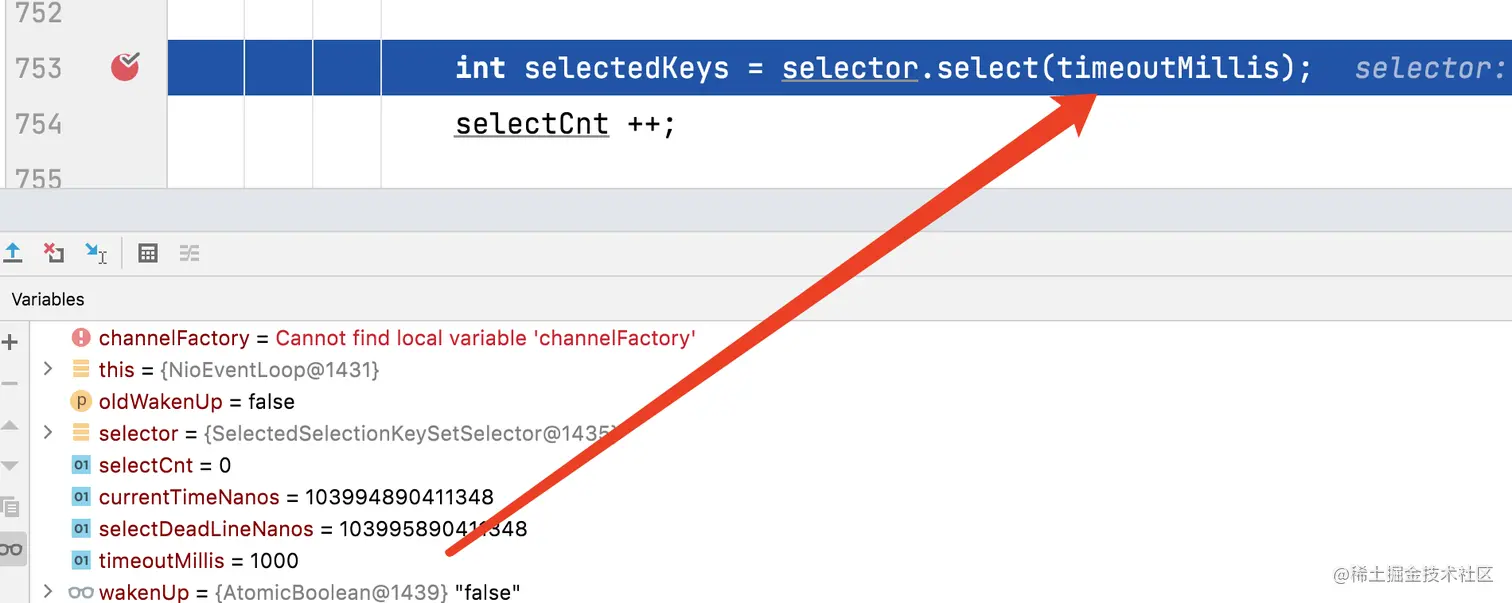

  • run中的select image.png
  • 默认阻塞一秒，如果有定时任务，则在定时任务剩余时间的基础上+0.5秒 image.png
//满足以下条件直接break
if (selectedKeys != 0 || oldWakenUp || wakenUp.get() || hasTasks() || hasScheduledTasks()) {
    // - Selected something, //有事件
    // - waken up by user, or //被用户唤醒
    // - the task queue has a pending task. //任务队列有任务
    // - a scheduled task is ready for processing //有定时任务
    break;
}

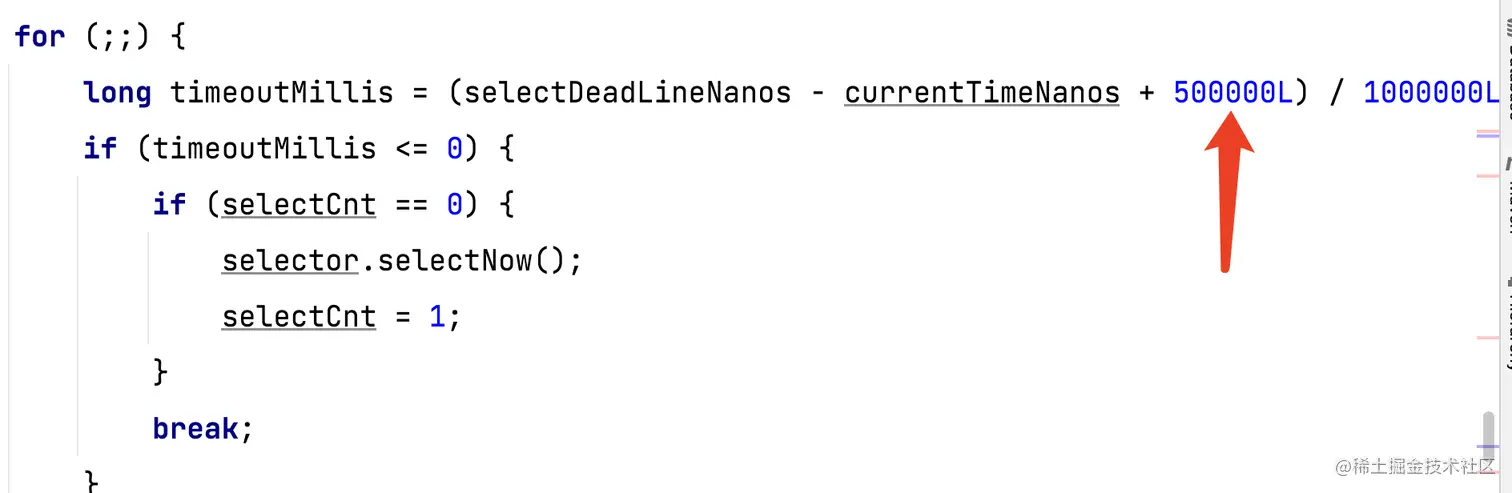

  • 定时任务添加0.5秒 image.png

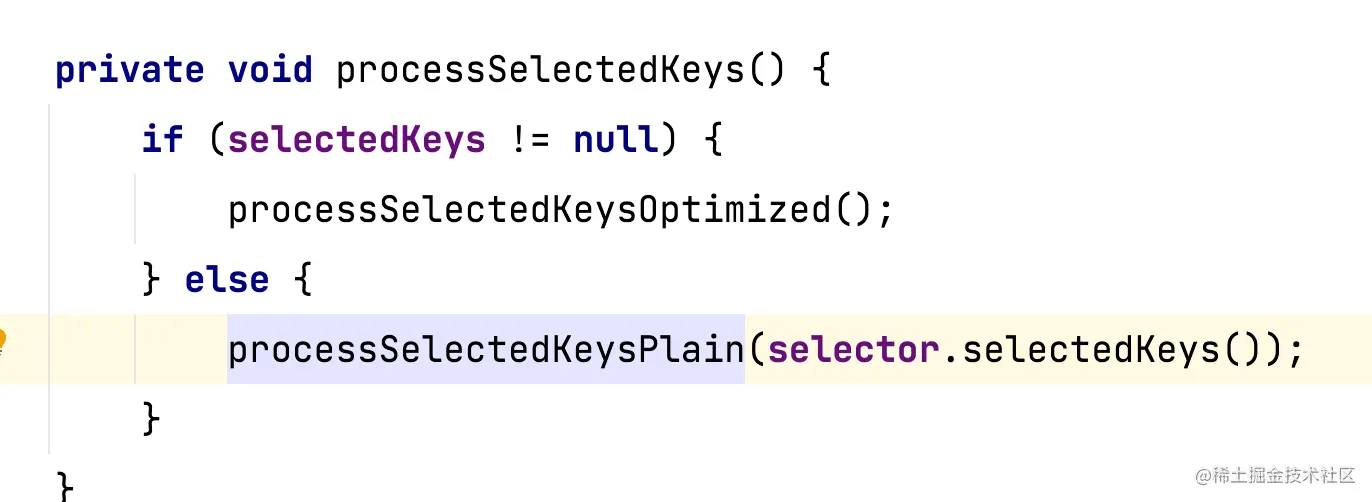

  • processSelectedKeys image.png

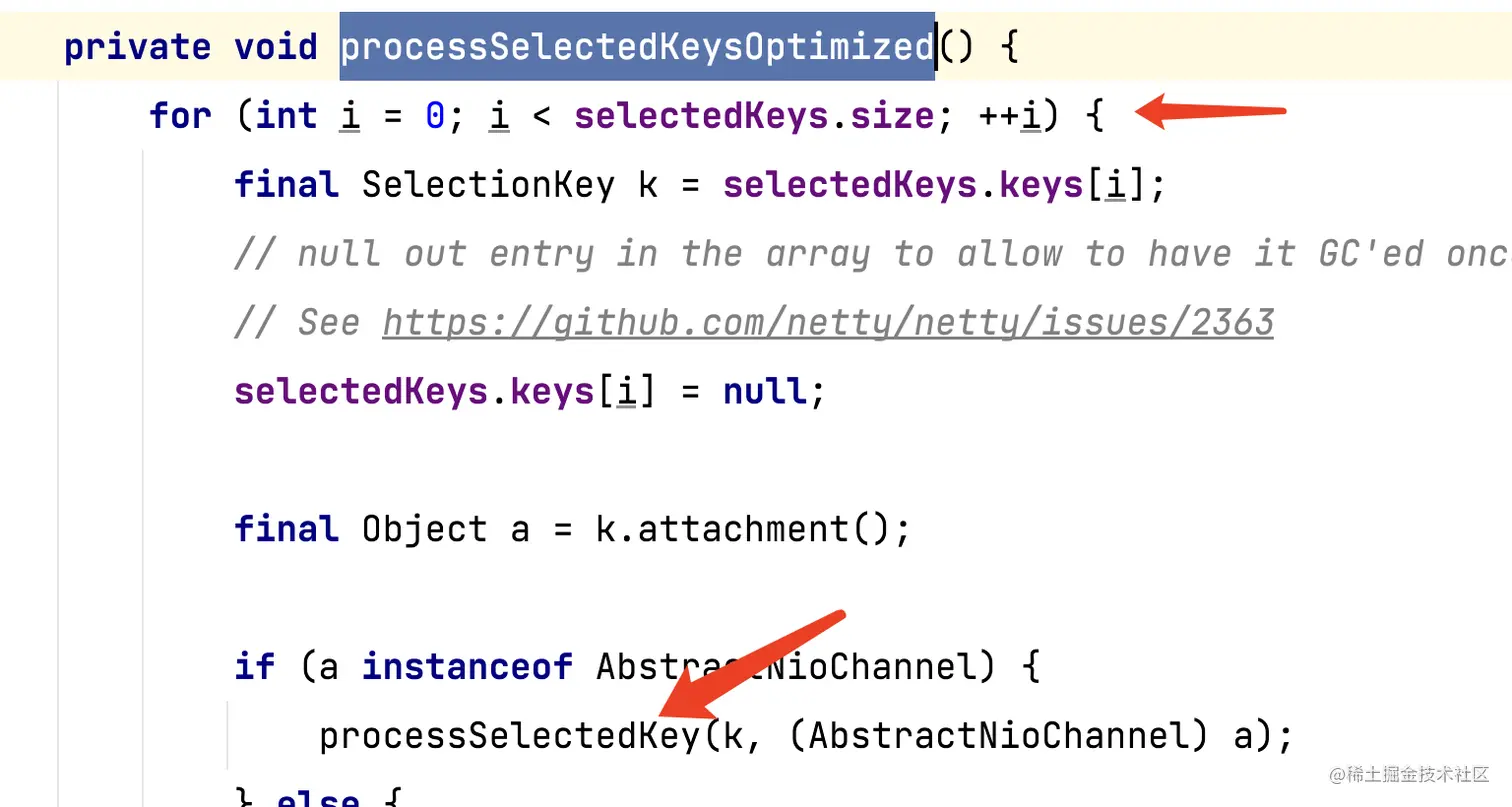

  • processSelectedKeysOptimized遍历selectedKeys.keys，处理完后置空 image.png
  • processSelectedKey(SelectionKey k, AbstractNioChannel ch)根据时间类型判断 image.png

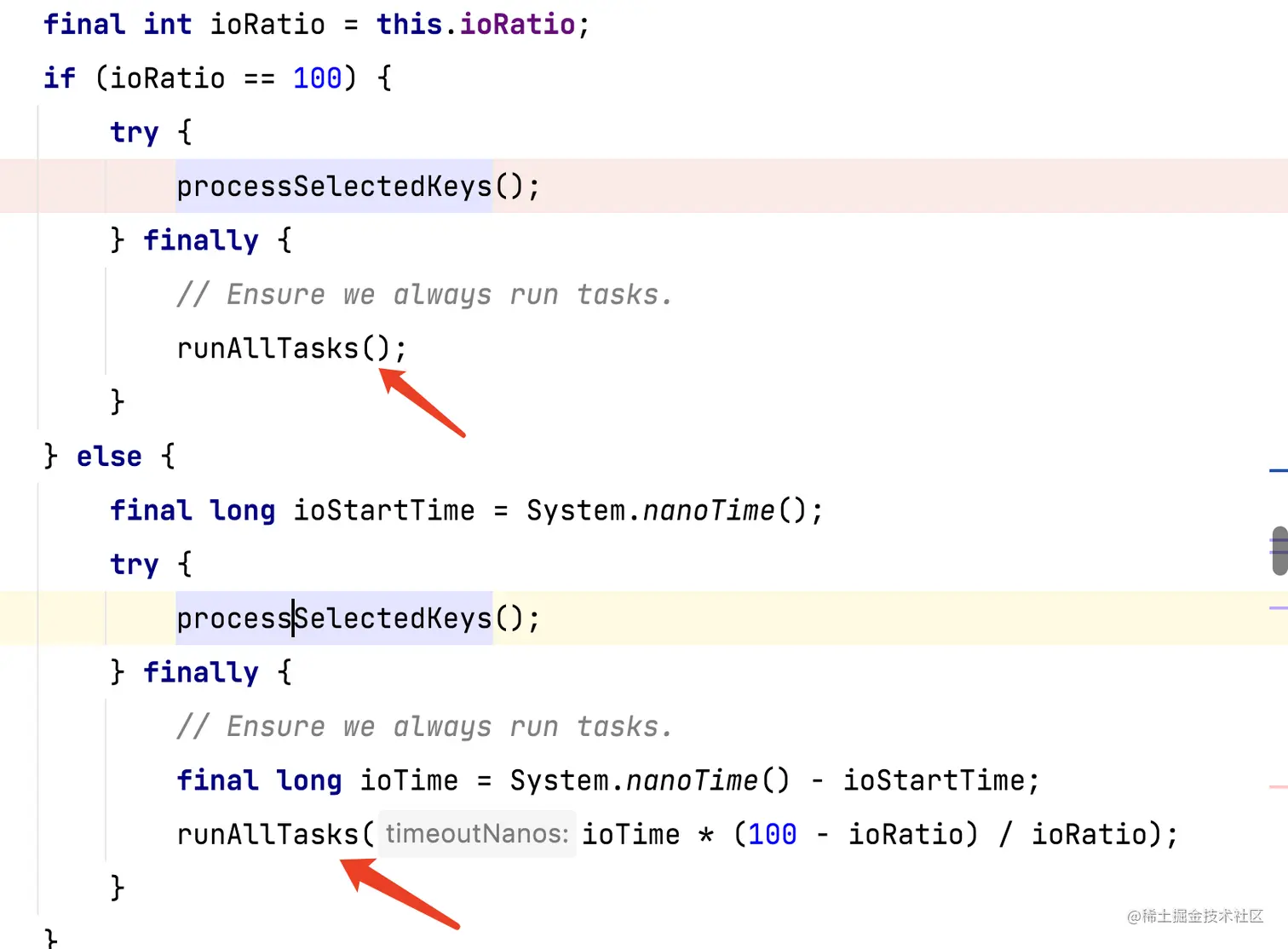

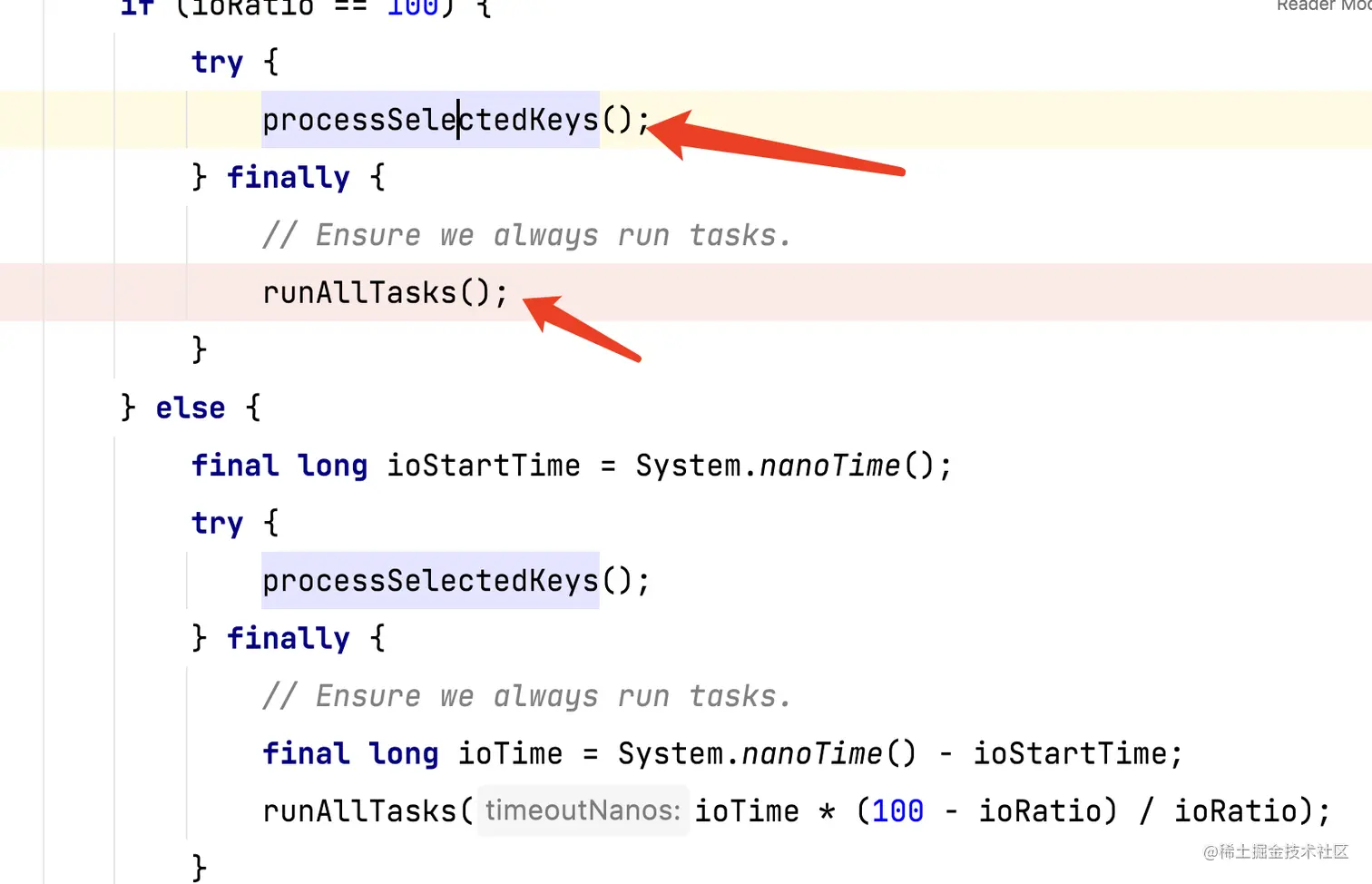

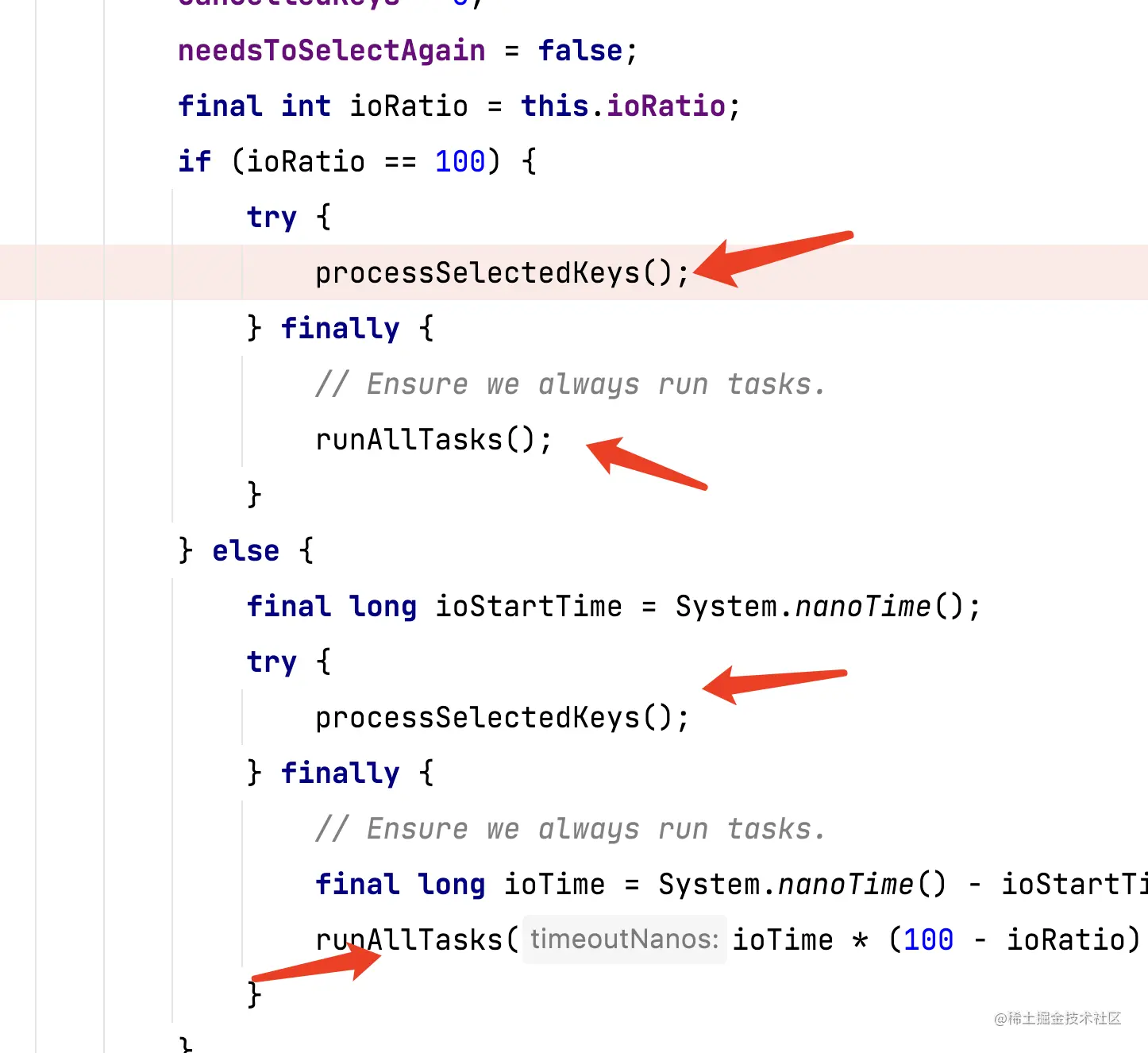

  • 根据ioRation执行runAllTasks，如果任务队列中的任务比较多，ioRation调小，就能多执行任务队列中的任务 image.png

异步任务源码

  • 通过eventLoop提交的异步任务，实际上是同一个线程排队执行
ctx.channel().eventLoop().execute(new Runnable() {
    @Override
    public void run() {
        try {
            Thread.sleep(5000);
            System.out.println(Thread.currentThread().getName());
            ctx.writeAndFlush(Unpooled.copiedBuffer("hello client", StandardCharsets.UTF_8));
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
});

handler提交

  • 异步线程池
//异步线程池，可以将任务提交到该线程
final static EventExecutorGroup group = new DefaultEventExecutorGroup(16);
  • 提交
group.submit(new Callable<Object>() {
    @Override
    public Object call() throws Exception {
        //接受客户端信息
        ByteBuf buf = (ByteBuf) msg;
        byte[] bytes = new byte[buf.readableBytes()];
        buf.readBytes(bytes);
        Thread.sleep(10000);
        System.out.println(Thread.currentThread().getName());
        System.out.println(Thread.currentThread().getId());
        System.out.println(new String(bytes, CharsetUtil.UTF_8));
        ctx.writeAndFlush(Unpooled.copiedBuffer("hello client", StandardCharsets.UTF_8));
        return null;
    }
});

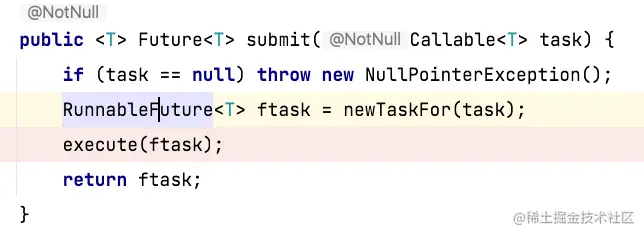

  • submit添加任务，最终也会进入addTask的逻辑中 image.png

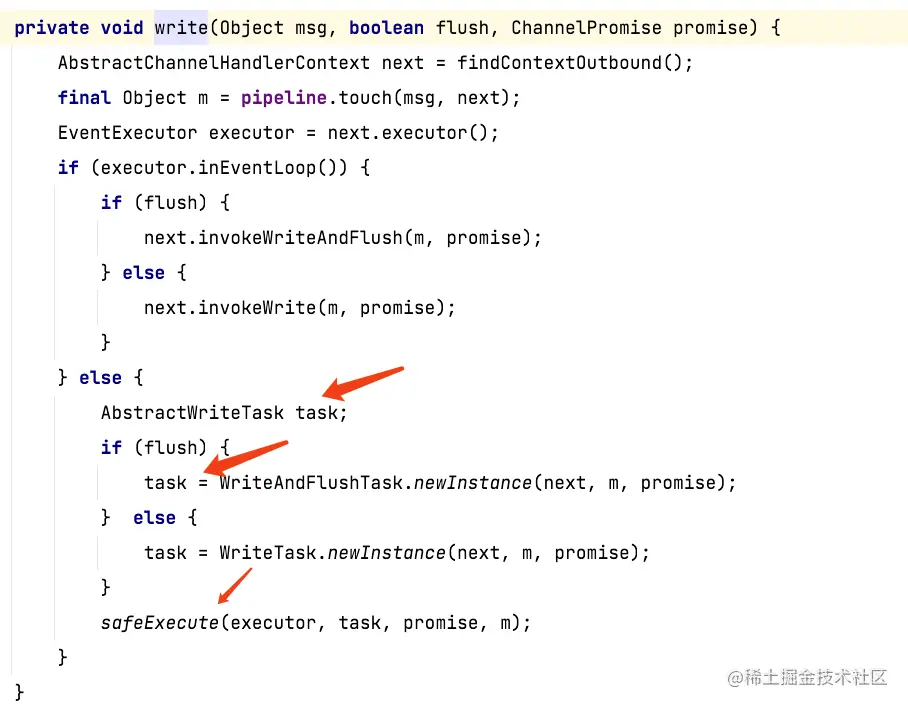

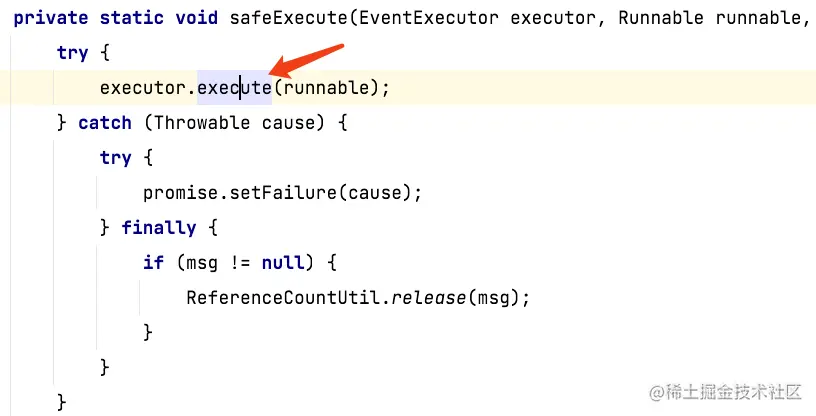

  • AbstractChannelHandlerContext的write中，当执行下一个outbound的线程不是当前线程时，会将该任务封装成task，放入IO线程队列中，等待IO任务执行完毕后，执行该任务 image.png image.png

context添加

  • 线程池，轮询使用，handler正常方式写业务
static final EventExecutorGroup group = new DefaultEventExecutorGroup(2);
复制代码
  • 在handler添加时，将handler添加到线程池中，不添加时优先使用IO线程
p.addLast(group, new EchoServerHandler());
  • 将handler添加到group中之后，后续出入站方法都会在另一个线程异步执行，最终handler执行的是当前group线程中的task image.png
