前言

年前看了从预编译的角度理解Swift与Objective-C及混编机制以及 Swift 与 Objective-C 混编时，我们是如何将编译时间优化了 35%？，动手实践了一下，记录一下实践过程中的一些问题。

回顾

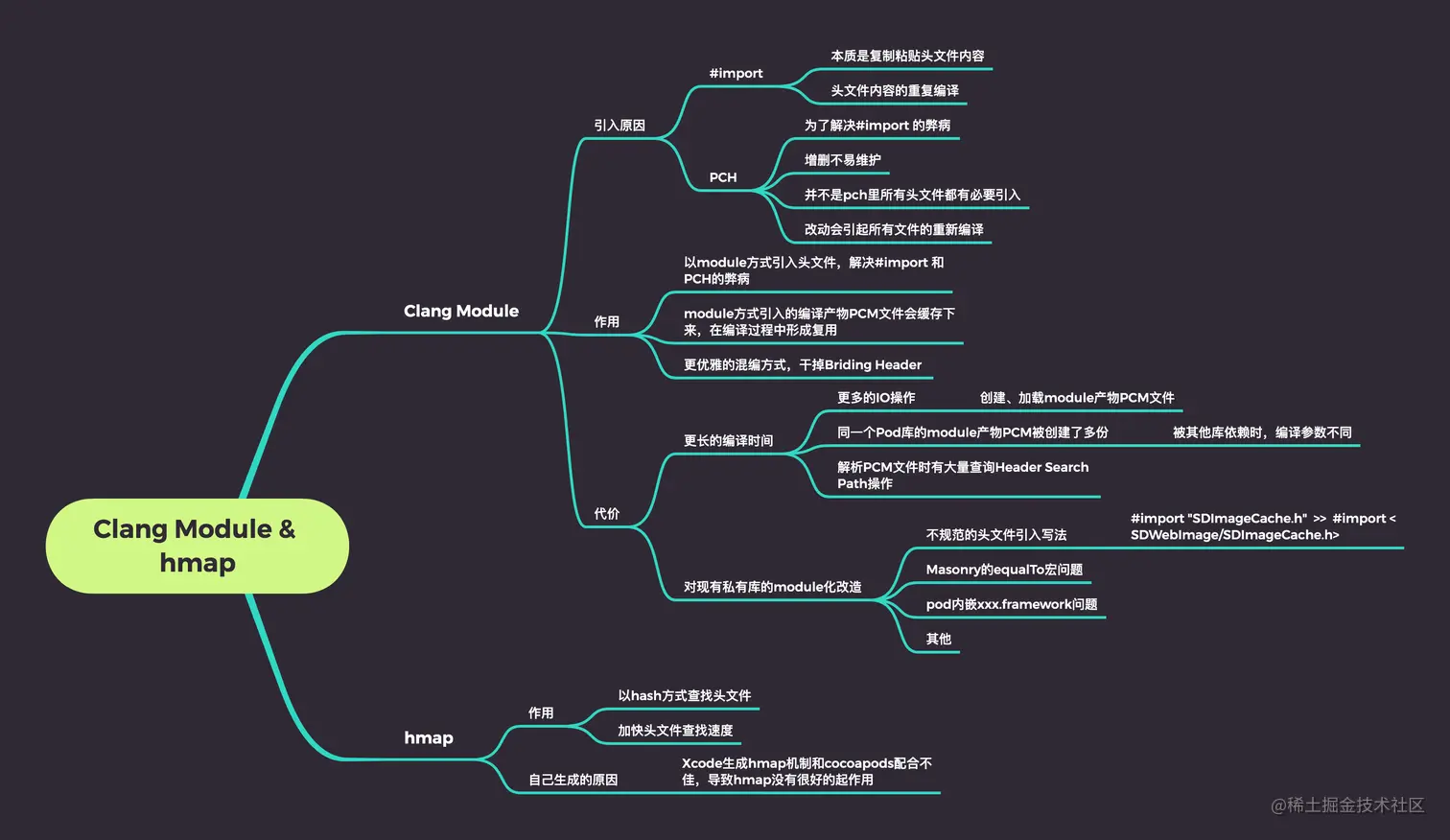

Clang Module & hmap.png 根据两篇文章以及我自己的理解简单梳理了一下。

目标

1.对项目进行module化
2.利用hmap进行编译速度优化

代码

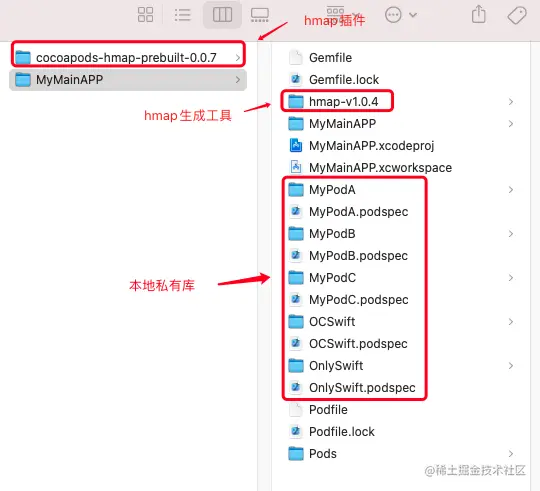

代码地址

使用了本地ruby库，请确保有安装bundler

module化

项目的module化比较简单，首先开启module功能。
文中提到了，可以在Podfile 中添加 use_modular_headers! 对所有的 pod 进行 Module 化；并修改每个pod对应的 .podspec 中的 xcconfig 中的配置 DEFINES_MODULE，如 s.xcconfig = {'DEFINES_MODULE' => 'YES'}。
这种方式需要修改每个pod的podspec文件，略显麻烦。

我这里使用的是 use_frameworks! :linkage => :static
把pod库打成framework会自动打开module功能。

之后就是对pod库以及主工程进行module化适配，我遇到的基本上都是头文件引入不规范和Masonry的宏问题，都很容易解决，不复赘述。

这里是我在项目中的编译时间测试。

开关	第1次	第2次	第3次	第4次
打开Module	762s	661s	633s	632s
关闭Module	586s	498s	419s	552s

本机上编译，数据起伏比较大，但是也能看出开启Module后，确实会影响编译速度。

系统生成hmap的问题

我做了一些测试，为了查看一下系统生成的hmap在编译时的命中情况。

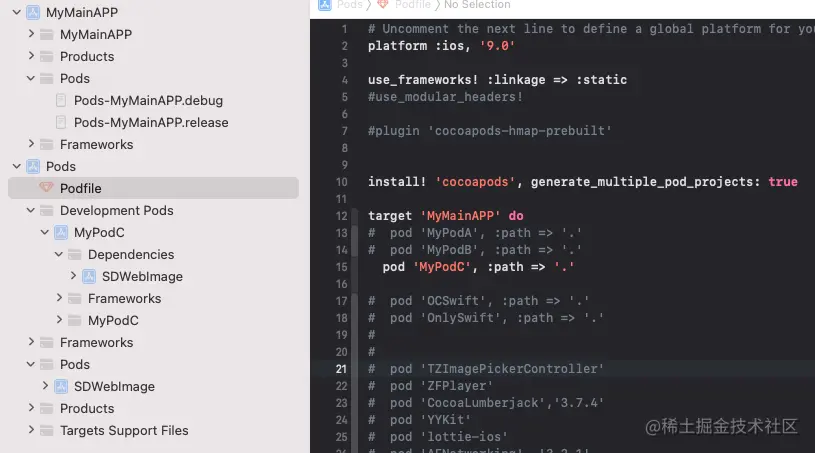

测试工程结构大致如图。
MyMainAPP依赖MyPodC，MyPodC依赖SDWebImage。
在MyMainAPP的ViewController中引入
#import "MyPodCView.h"
#import <MyPodC/MyPodCView.h>
在MyPodC的MyPodCView中引入
#import "SDImageCache.h"
#import <SDWebImage/SDImageCache.h>

观察ViewController.m和MyPodCView.m在编译的Header Search Path

当MyMainAPP以.a静态库的方式引入MyPodC时

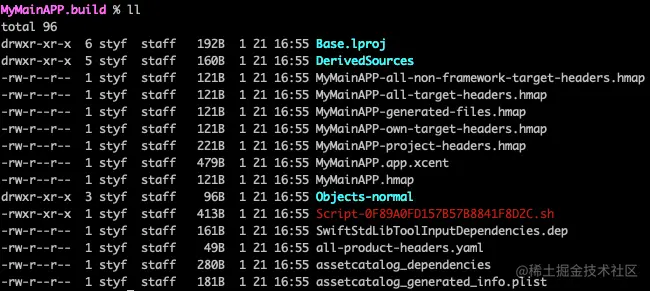

编译ViewController.m

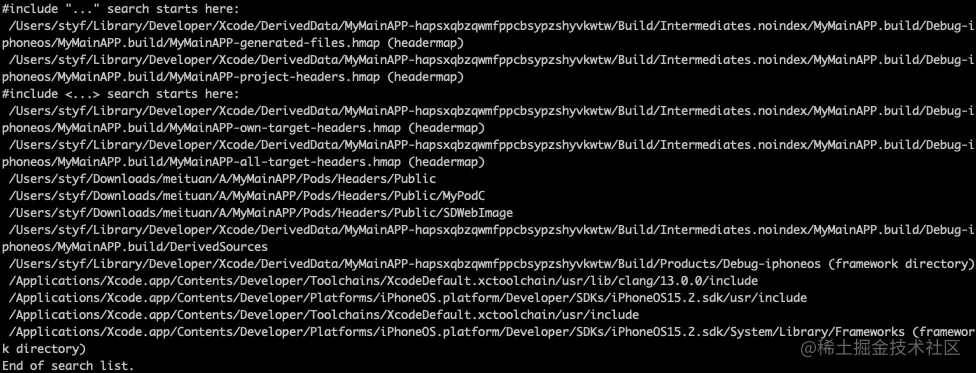

a-main-点.png 总结如下：
#include "..." search starts here:
MyMainAPP-generated-files.hmap 空
MyMainAPP-project-headers.hmap 只有自己的，未命中
#include <...> search starts here:
MyMainAPP-own-target-headers.hmap 空
MyMainAPP-all-target-headers.hmap 空

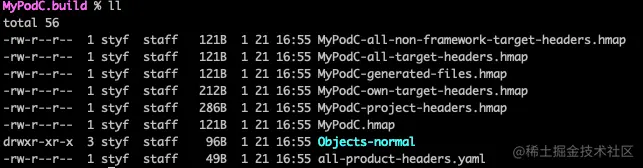

编译MyPodCView.m



总结如下：
#include "..." search starts here:
MyPodC-generated-files.hmap 空
MyPodC-project-headers.hmap 只有自己的，未命中
#include <...> search starts here:
MyPodC-own-target-headers.hmap 只有自己的，未命中
MyPodC-all-target-headers.hmap 空

当MyMainAPP以framework静态库的方式引入MyPodC时

编译ViewController.m


总结如下：
#include "..." search starts here:
MyMainAPP-generated-files.hmap 空
MyMainAPP-project-headers.hmap 只有自己的，未命中
#include <...> search starts here:
MyMainAPP-own-target-headers.hmap 空
MyMainAPP-all-non-framework-target-headers.hmap 空

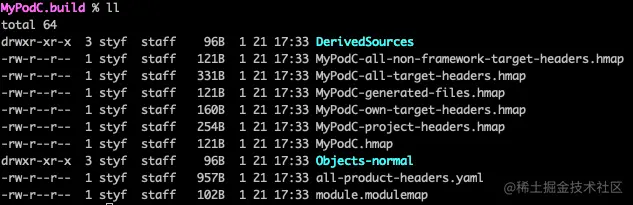

编译MyPodCView.m

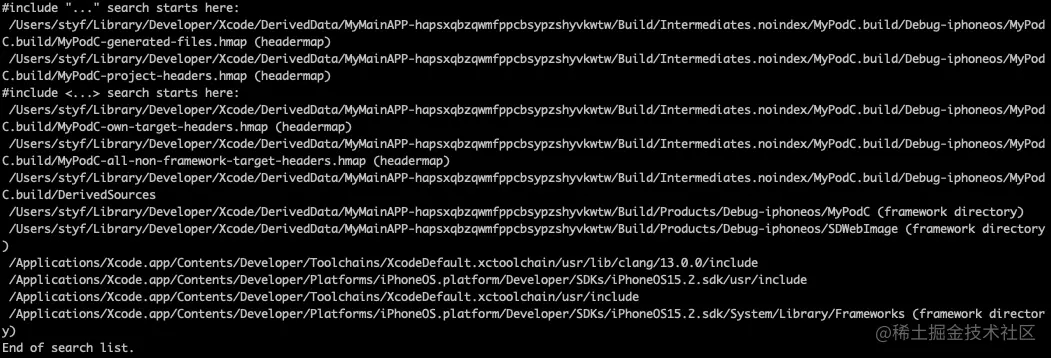

f-pod-点.png 总结如下：
#include "..." search starts here:
MyPodC-generated-files.hmap 空
MyPodC-project-headers.hmap 只有自己的，未命中
#include <...> search starts here:
MyPodC-own-target-headers.hmap 只有自己的，未命中
MyPodC-all-non-framework-target-headers.hmap 空

这是我在开启 install! 'cocoapods', generate_multiple_pod_projects: true的一个测试结果。开启generate_multiple_pod_projects后，每个Pod会单独生成project。如果关闭这个开关，生成hmap也会有所不同。
但是基本上，可以看出Xcode生成的hmap没有起到作用，基本没有命中。

自己生成hmap进行优化

《 Swift 与 Objective-C 混编时，我们是如何将编译时间优化了 35%》一文中详细描述了hmap插件的大致功能。避免重复造轮子，还是先看看有没有现成的。

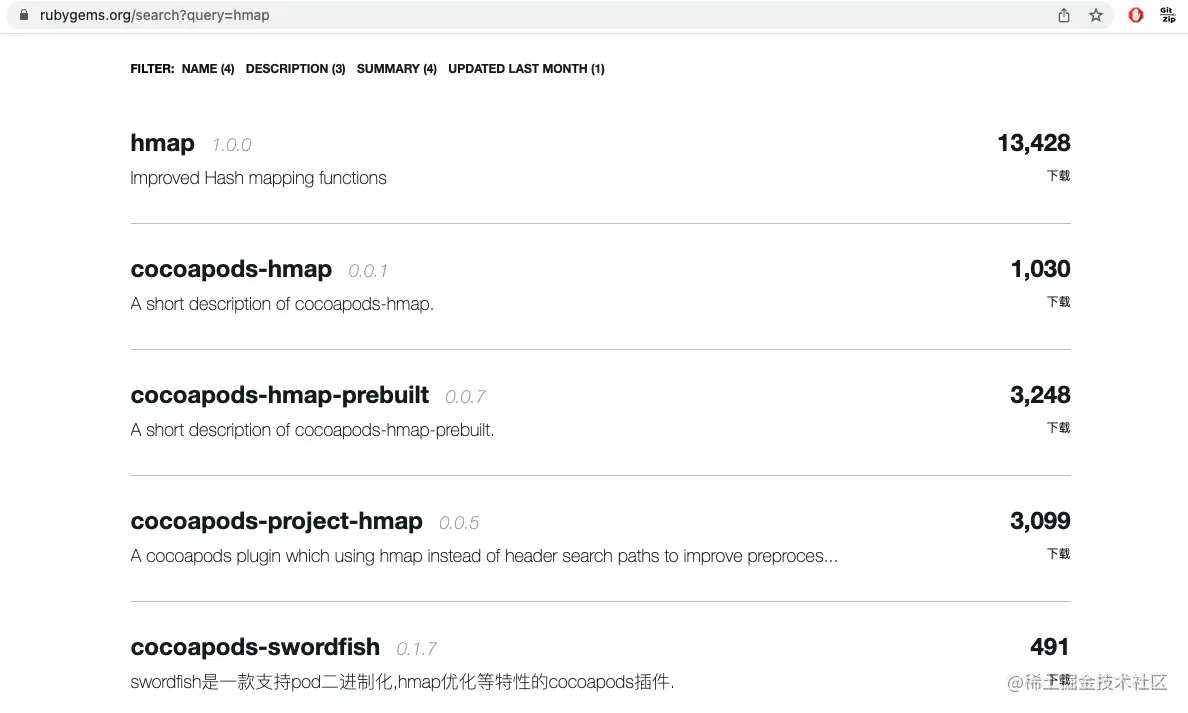

大致看了一下几个库，发现cocoapods-hmap-prebuilt库比较符合。
插件原理很简单，就是hook pod install/update 操作，给每个pod库生成一个hmap。之后修改pod库和主工程的xcconfig中的Header Search Path，只保留hmap的路径。

这里引用一下文中的原理：

HooksManager注册cocoapods的post_install钩子；

通过header_mappings_by_file_accessor遍历所有头文件和header_dir，由header_dir/header.h和header.h为key，以头文件搜索路径为value，组装成一个Hash<key,value>，生成所有组件pod头文件的json文件，再通过hmap工具将json文件转成hmap文件。

再修改各pod中.xcconfig文件的HEADER_SEARCH_PATHS值，仅指向生成的hmap文件，删除原来添加的搜索目录；

修改各pod的USE_HEADERMAP值，关闭对默认的hmap文件的访问。

插件修改过后：
MyMainAPP的xcconfig如下： HEADER_SEARCH_PATHS = ${PODS_ROOT}/Headers/HMap/Pods-MyMainAPP-prebuilt.hmap
某个Pod库MyPodA的xcconfig如下：
HEADER_SEARCH_PATHS = ${PODS_ROOT}/Headers/HMap/MyPodA-prebuilt.hmap ${PODS_ROOT}/Headers/HMap/Pods-MyMainAPP-prebuilt.hmap

Pods-MyMainAPP-prebuilt.hmap中包含了所有pod库的"View.h"、"<Pod/View.h>"的路径键值对。 MyPodA-prebuilt.hmap中包含了本库中类似"MyPodA.h"、"<MyPodA/MyPodAView.h>"这样的路径键值对。

我稍微做了几处改动：
1.hmap工具路径。
使用该插件需要先安装hmap工具,但是我一直没有安装成功，所以使用了本地路径。

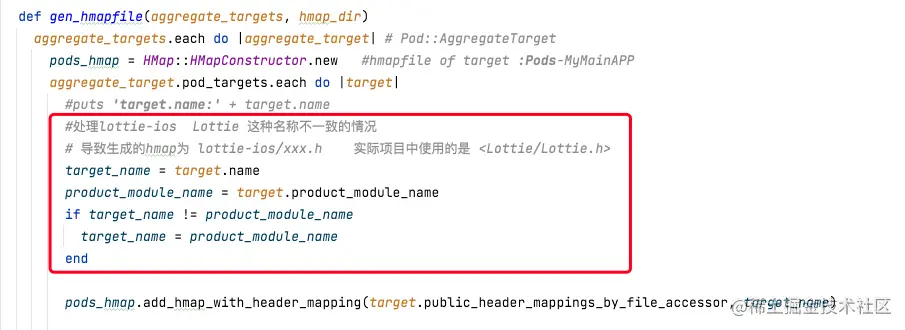

2.有些三方库名称与模块名不一致。

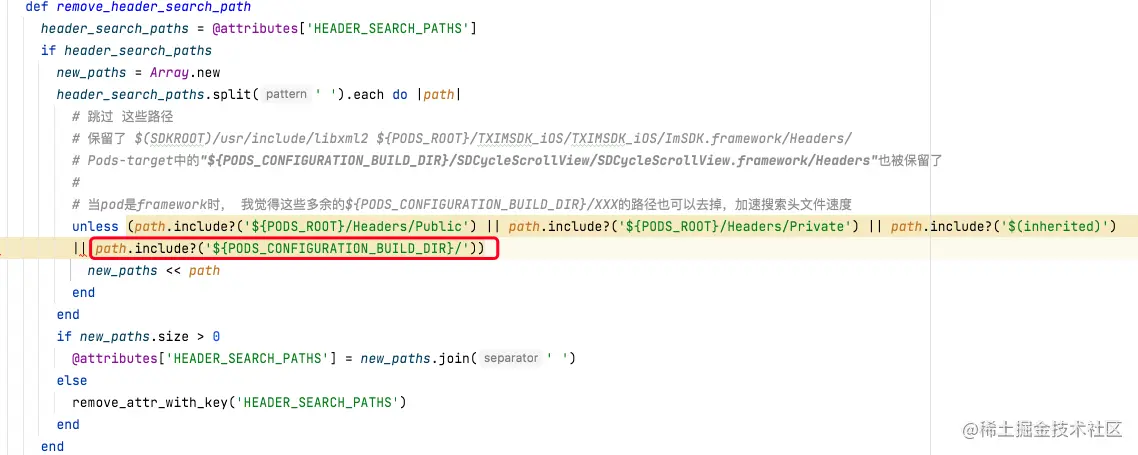

3.删除PODS_CONFIGURATION_BUILD_DIR路径

PODS_CONFIGURATION_BUILD_DIR路径开头的一般都是Pod库framework的路径，已经在hmap中命中了。而系统头文件路径是在Header Search Path最下面的，删除PODS_CONFIGURATION_BUILD_DIR路径可以让系统头文件搜索更快一些。

测试结果

这是一份在我项目中的测试结果
578s 不开clang module
511s 不开 clang module + hmap
673s 开 clang module
602s 开 clang module + hmap
522s 开 clang module + hmap + 去除残余PODS_CONFIGURATION_BUILD_DIR

数据非常不稳定，大致符合预期。
什么样的预期？开启clang module会减慢编译速度，使用hmap可以优化头文件搜索速度，进而优化编译速度。

这样就结束了吗？

这个时候，我陷入了一个认识误区。我一直以为clang module和 hmap是兼容的，也就是说，开启clang module后，对pod库头文件的引入会从单纯的头文件内容拷贝变为module式引入，而hmap优化了module引入时搜索头文件的速度。

这个认识是错误的❌。

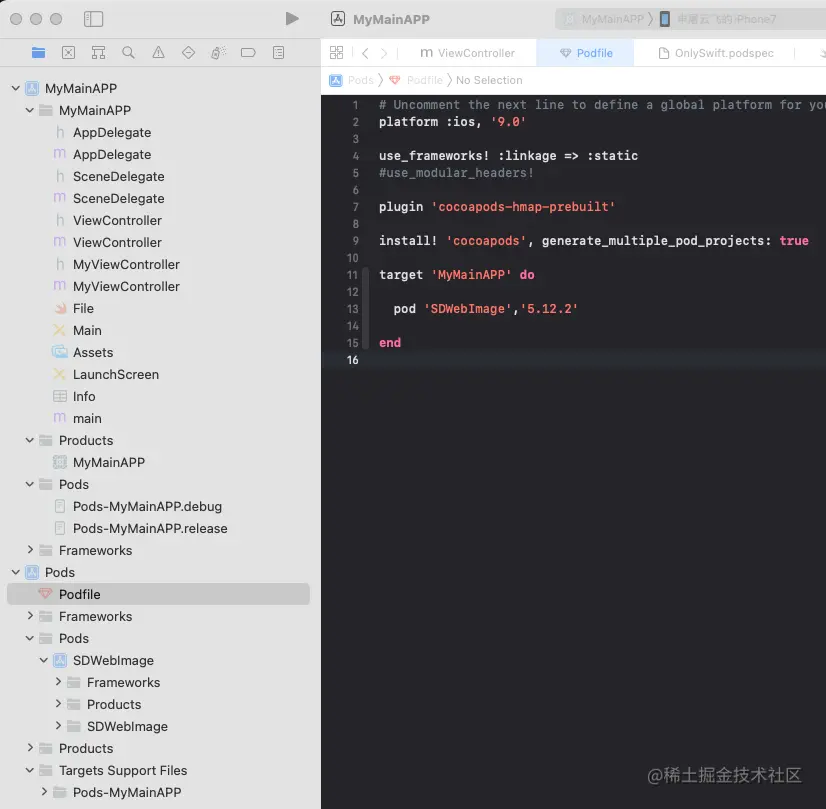

主工程MyMainAPP依赖了Pod库SDWebImage。已开启clang module功能，已生成hmap

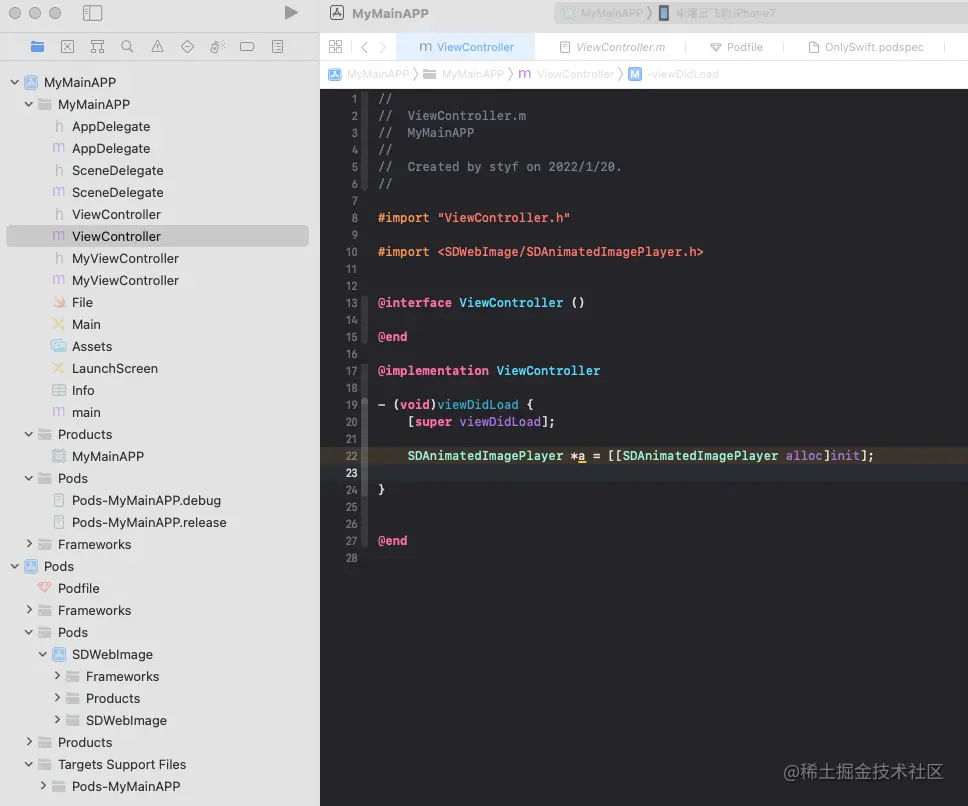

并在ViewController中引入。根据clang module的功能说明，编译器理应
自动将#import <SDWebImage/SDAnimatedImagePlayer.h>变为@import SDWebImage.SDAnimatedImagePlayer;

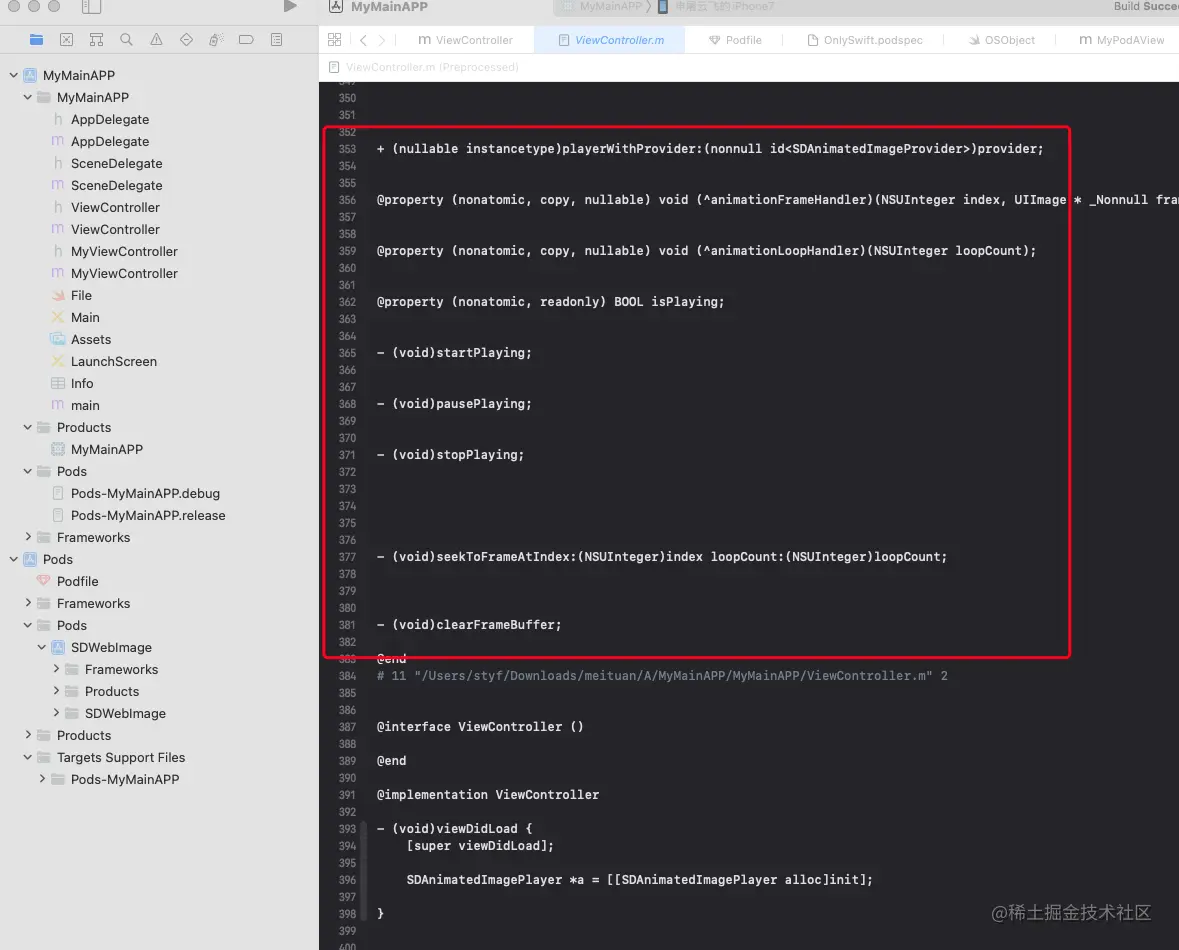

但实际上，查看预编译结果，却又变回拷贝式的引入 (注意项目需要clean,并清理module的pcm文件缓存目录)

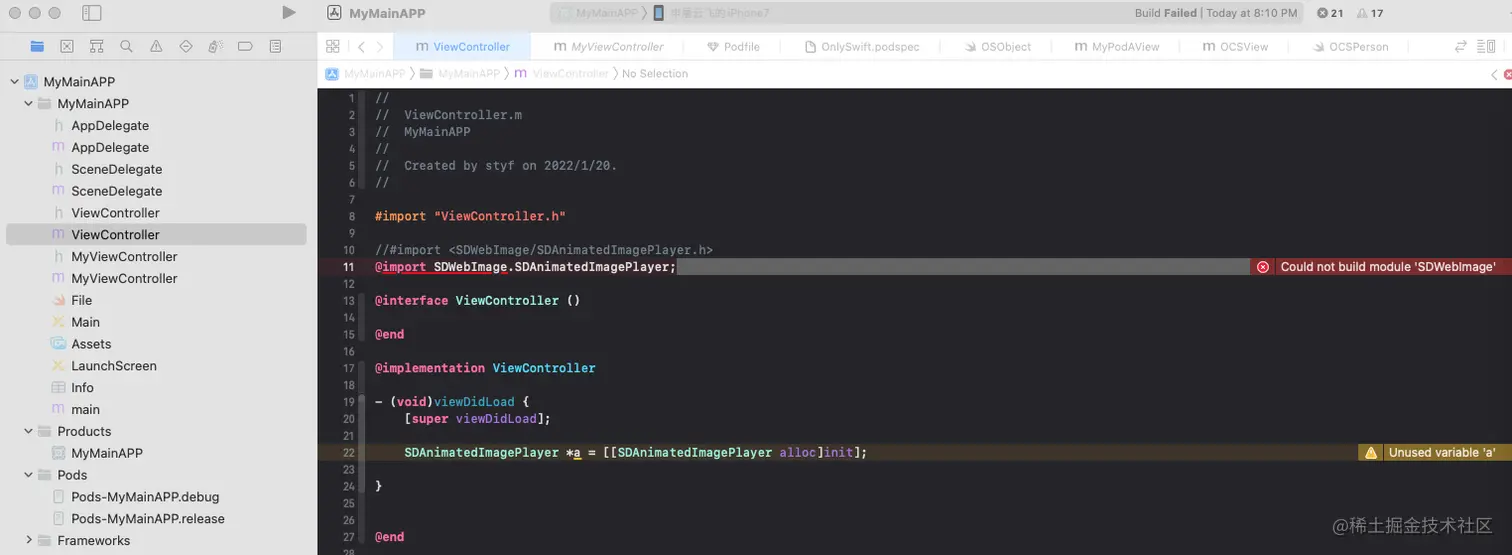

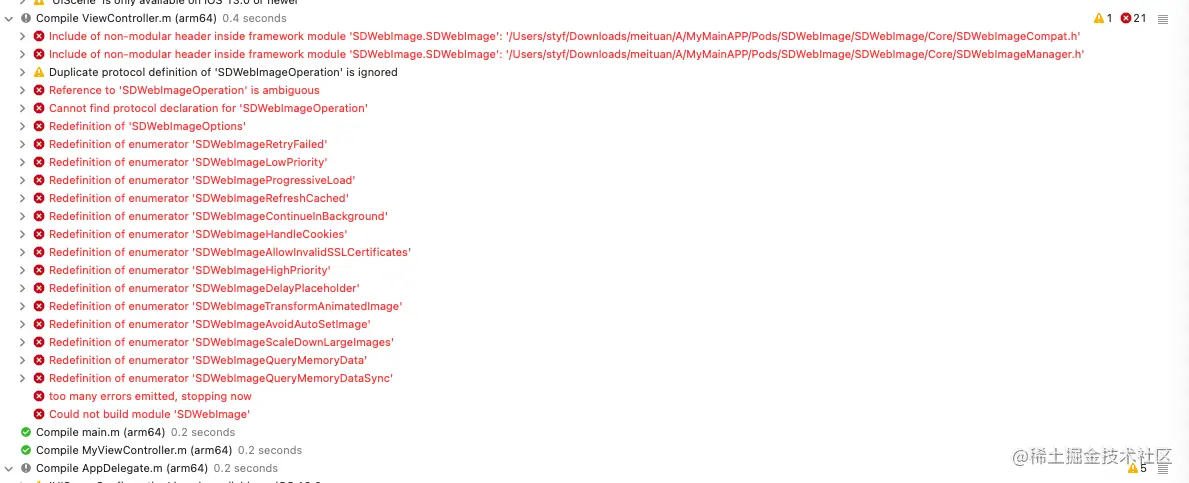

手动改为@import SDWebImage.SDAnimatedImagePlayer;，却编译报错了。

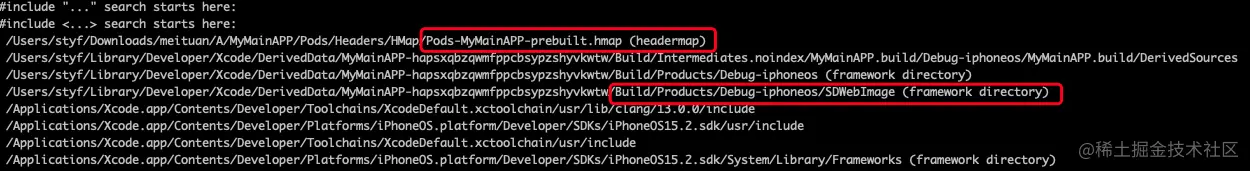

看一下编译ViewController.m时的Header Search Path

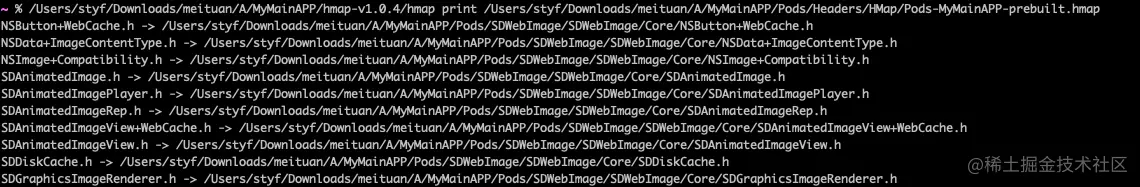

打印一下hmap

回忆了一下Clang Module编译流程，我是这样理解的：

当编译器在编译ViewController.m时，遇到#import <SDWebImage/SDAnimatedImagePlayer.h>，就会去查询Header Search Path,结果第一个路径就命中了hmap，而hmap告诉编译器头文件在我的项目工程目录下（MyMainAPP/Pods/SDWebImage/SDWebImage/Core/SDAnimatedImagePlayer.h），这时候他会去Modules 目录下查找 modulemap 文件。结果没找到，未命中module 缓存，所以编译器决定用拷贝方式引入。

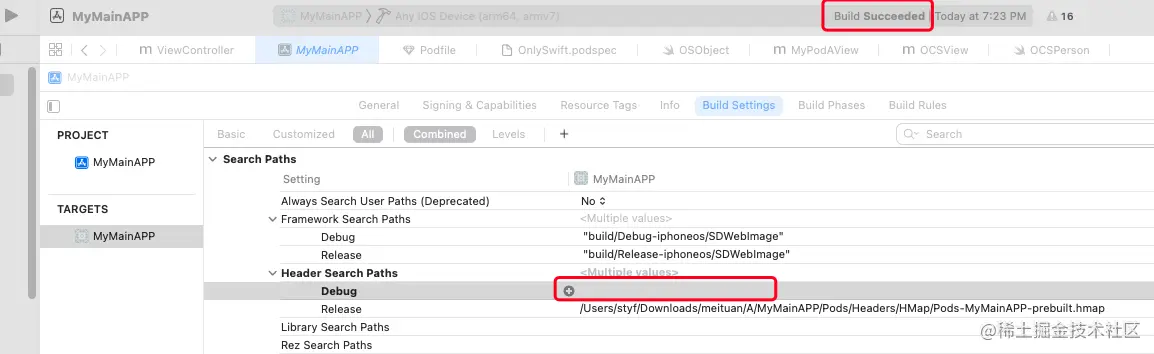

这个时候，删除Header Search Path中的hmap路径，clang module又能正常编译通过了。

这是因为编译时命中了Header Search Path中build目录下SDWebImage.framework目录。

之后，我有两个思考方向：
1.把modulemap文件和umbrella.h文件放到MyMainAPP/Pods/SDWebImage/SDWebImage/Core/路径下，编译器是否就能找到了呢。尝试过后不可行。
2.如果我能生成编译后的路径到hmap里，不就可以解决了吗。比如Xcode/DerivedData/MyMainAPP-hapsxqbzqwmfppcbsypzshyvkwtw/Build/Products/Debug-iphoneos/SDWebImage/SDWebImage.framework/Headers/SDAnimatedImagePlayer.h。但是环境变量PODS_CONFIGURATION_BUILD_DIR需要在编译开始时才能拿到。那就需要给每个Target的Build Phases插入一个脚本，拿到编译后的目录，再生成hmap。

但是，大佬们的文章里没有提到需要这样生成hmap。思来想去没有好的解决办法，直到我反复回去看文章，看到这样一句话

由于 Swift/OC 混编下需要 Module 化的支持，同时借鉴业内 HeaderMap 方案让 OC 调用 OC 时避开 Module 化调用

什么？避开？ 原来是我自己想岔了。

最后

Clang Module可以让OC和Swift互相调用更加方便、优雅，但是会引起编译时间变长。
使用hmap，可以让头文件引入又变回文本引入。但是hash查找头文件路径也加速了编译。

个人技术水平有限，都是自己瞎琢磨的，如有错误，请指正。

最后，感恩大佬们的技术文章。
