URL到页面渲染完成后的过程

努力学习的max
251 阅读6分钟

过程

  • DNS解析
  • TCP连接
  • 发送HTTP请求
  • 服务器处理请求并返回HTTP报文
  • 浏览器解析和渲染页面
  • 连接结束

DNS解析

DNS解析实际上就是在网络上寻找资源的过程;

我们输入网址www.baido.com后，这个网址实际上并不是百度真实地址，互联网中每一台机器都有唯一标识的IP地址。但是IP地址并不好记，所以需要一个网址和IP地址之间的转换，这个过程也就是DNS解析。

过程

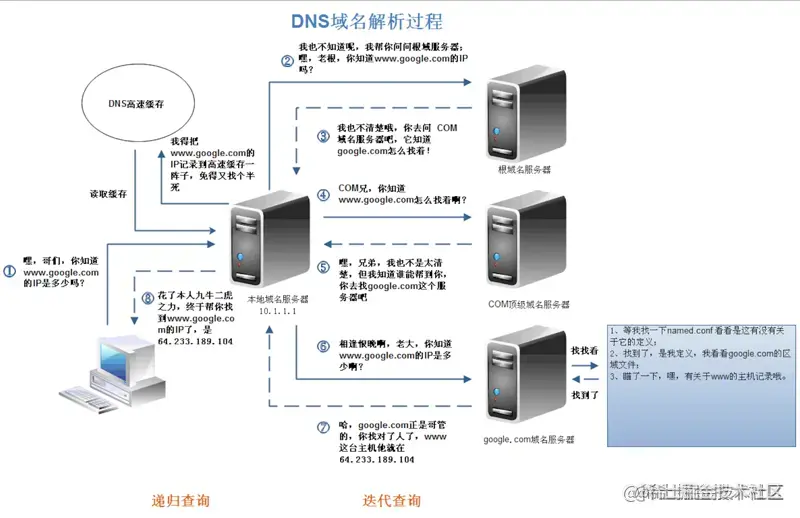

DNS解析过程实际上是一个递归过程：

DNS.awebp 本地域名服务器 -> 根域名服务器 -> COM域名服务器 -> baidu.com域名服务器

对应

. -> .com -> baidu.com. -> www.baidu.com.

中间任何一个环节找到了IP地址，就结束查找，把IP地址返回给client端

DNS优化

从上面的查找过程可以看到，如果每次都查找，会是一个繁琐的过程。每个过程有一定的消耗和时间等待，因此我们需要想一个解决方法！

DNS缓存

DNS存在多级缓存，从离浏览器距离排序：

  1. 浏览器缓存
  2. 系统缓存
  3. 路由器缓存
  4. IPS服务器缓存
  5. 根域名服务器缓存
  6. 顶级域名服务器缓存
  7. 主域名服务器缓存

DNS负载均衡

DNS可以返回一个合适的机器的IP给用户，例如可以根据每台机器的负载量，该服务器离用户地理位置的距离等；这个过程叫做DNS负载均衡

发送TCP连接

TCP提供的是面向连接、可靠的字节流传输；过程涉及到三次握手，四次挥手。

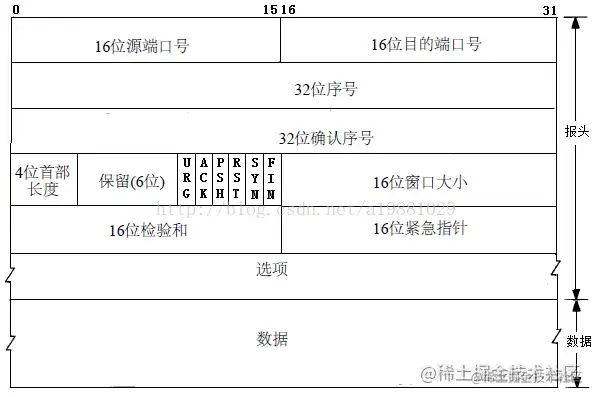

TCP数据格式

TCP.awebp

字段分析

  • 序号(Seq)：是TCP可靠传输的关键部分。序号是该报文段发送的数据组的第一个字节的序号。在TCP传送的流中，每一个字节都有一个序号。比如一个报文段的序号为300，报文段数据部分共有100字节，则下一个报文段的序号为400。所以序号确保了TCP传输的有序性。

  • 确认号(ack)：即ACK，指明下一个期待收到的字节序号，表明该序号之前的所有数据已经正确无误的收到。确认号只有当ACK标志为1时才有效。比如建立连接时，SYN报文的ACK标志位为0。

这里有一个考点：

问：电脑系统有多少个端口
答： 2^16 - 1
从上面TCP数据格式可以看出：有16位端口号
  • SYN：TCP/IP建立连接数使用的握手信号
  • Seq：序列号
  • ack：确认序列号
  • FIN：TCP/IP断开连接时使用的挥手信号

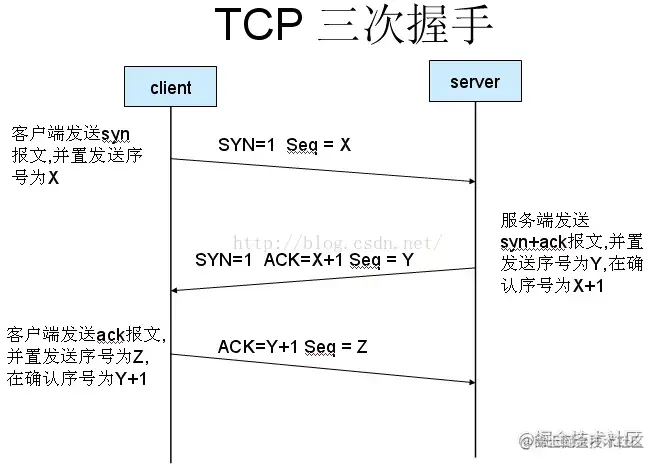

三次握手

三次握手.awebp

  • 第一次握手 客户端发送SYN包(Seq = x)到服务器，进入SYN_SEND状态，等待服务器确认

注：SYN是TCP/IP建立连接时使用的握手信号

  • 第二次握手 服务器接收到SYN包，需要确认客户的SYN(ack = x + 1),同时自己也发送一个SYN包(Seq = y),既SYN + ACK包，此时服务器进入SYN_RECV状态

  • 第三次握手 客户端收到服务器的SYN + ACK包，向服务器发送确认包ACK(ack = y + 1),发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手。

三次握手完毕后，客户端和服务端才正式开始传送数据。理想状态下，TCP连接一旦建立，TCP连接都会一直保持下去。

因为TCP是一个面向连接的协议，所以需要在数据传输前切点好客户端(A)和服务端(B)都可以正常的接受和发送字节数据

也就是A需要知道：1.A发送；2.A接收；3.B发送；4.B接收 是正常的

同时B也需要知道：1.A发送；2.A接收；3.B发送；4.B接收 是正常的

在第一次握手后：

A知道：1.A发送；2.A接收；3.B发送；4.B接收

B知道：1.A发送；2.A接收；3.B发送；4.B接收

在第二次握手后：

A知道：1.A发送；2.A接收；3.B发送；4.B接收

B知道：1.A发送；2.A接收；3.B发送；4.B接收

在第三次握手后：

A知道：1.A发送；2.A接收；3.B发送；4.B接收

B知道：1.A发送；2.A接收；3.B发送；4.B接收

所以三次握手后，双方都可以确定连接是正常的，可以开始发送数据

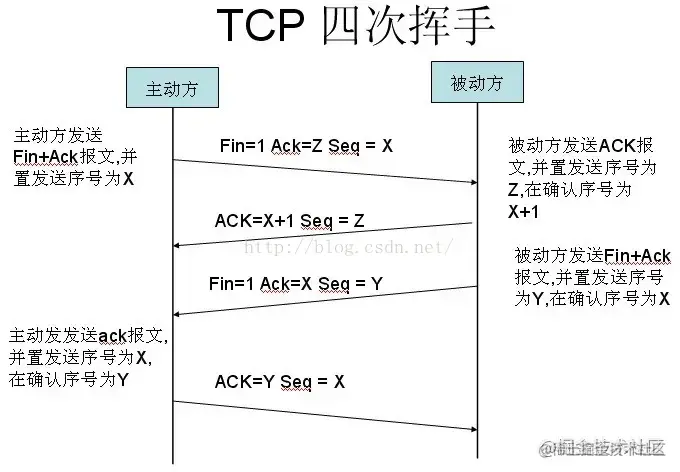

四次挥手

四次挥手.awebp

这里假设客户端是主动关闭，服务器是被动关闭

  • 第一次挥手

客户端发送一个FIN，用来关闭客户端到服务器的数据传递，也就是告诉服务器：客户端不会再给服务端发消息了（如果在fin包之前发送的数据，如果没有得到对应的ACK确认报文，客户端依然会重新发送数据）。

但是客户端还是可以接受数据。FIN = 1，其序列号为Seq = u（等于前面已经传送过来的数据的最后一个字节的序号加1），此时，客户端进入 FIN-WAIT-1（终止等待1）状态。TCP规定：FIN报文段即使不携带数据也会消耗一个序号。

  • 第二次挥手

服务器接受到FIN包后，发送一个ACK给客户端并带上自己的序号Seq（确认序号为收到序号 + 1：u + 1）。

此时服务器进入了CLOSE-WAIT（关闭等待）状态。此时客户端向服务器发送消息的方向释放了，这个时候处于半关闭状态。但是如果服务端发送数据，客户端依然可以接受。

客户端进入FIN-WAIT-2（终止等待2）状态，等待服务器发送连接释放报文（也就是第三次挥手）

  • 第三次挥手

服务器发送FIN，用来关闭服务器到客户端的数据发送，也就是告诉客户端，我的数据也发送完了。不会再给你发数据了。

由于在半关闭状态，服务器可能又发送了一些数据，假设此时的seq=w,此时服务器进入LAST-ACK（最后确认）状态，等待客户端的确认

  • 第四次挥手

客户端收到FIN后，发送一个ACK给被动关闭方，seq为收到的序列号 + 1.此时客户端进入了TIME-WAIT（时间等待）状态。

注意此时TCP连接还没有释放，必须经过 2MSL（最长报文段寿命）的时间后，当客户端撤销对应的TCP后，才会进入CLOSE状态。

服务器收到客户端的确认后，立刻进入CLOSED状态

为什么客户端最后要等待2MSL？

  1. 保证客户端最后一次发送的ACK会被服务端接受到，因为如果服务端发送完FIN + ACK 后，等待客户端相应，如果客户端没有回应（实际上服务端发送了ACK，但是报文丢失），服务器端会觉得应该是我的发送请求没有接受到，于是服务端会重新发送，而客户端就能在2MSL时间段内收到这个重传的报文。接着回应报文，并重启2MSL计时器

  2. 为了防止“已经失效的连接请求报文段”出现在本连接中。客户端发送完最后一个确认报文后，在这个2MSL时间内，就可以使本连接持续的时间内所产生的所有报文段都从网络中消失。这样新的连接中不会出现旧连接的请求报文。
