从输入url到页面展示过程都发生了什么？

Fairy_妍
1,458 阅读7分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。详情

从url输入到页面打开实际上都要哪些过程解析呢？

  1. DNS域名解析
  2. 建立TCP连接
  3. 发送HTTP请求，服务器处理请求，返回相应结果
  4. 关闭TCP连接
  5. 浏览器渲染 过程流程图

合成URL

用户输入URL，浏览器会根据用户输入的信息判断是搜索还是网址。

如果是搜索内容，就将搜索内容+默认搜索引擎合成新的URL。

如果用户输入的内容符合URL规则，浏览器就会根据URL协议，在这段内容上家扫协议合成合法的URL。

1、DNS解析

DNS的域名查找，在客户端和浏览器，本地DNS之间的查询方式是递归查询；在本地DNS服务器与根域及其子域之间的查询方式是迭代查询；


  1. 在客户端输入 URL 后，会有一个递归查找的过程

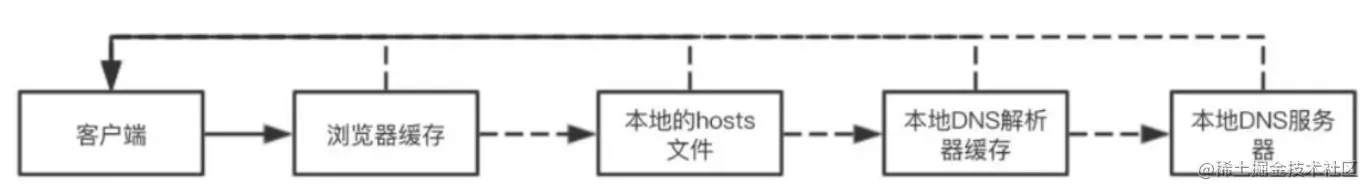

  2. 从浏览器缓存中查找->本地的hosts文件查找->找本地DNS解析器缓存查找->本地DNS服务器查找，这个过程中任何一步找到了都会结束查找流程。
  3. 如果本地DNS服务器无法查询到，则根据本地DNS服务器设置的转发器进行查询。

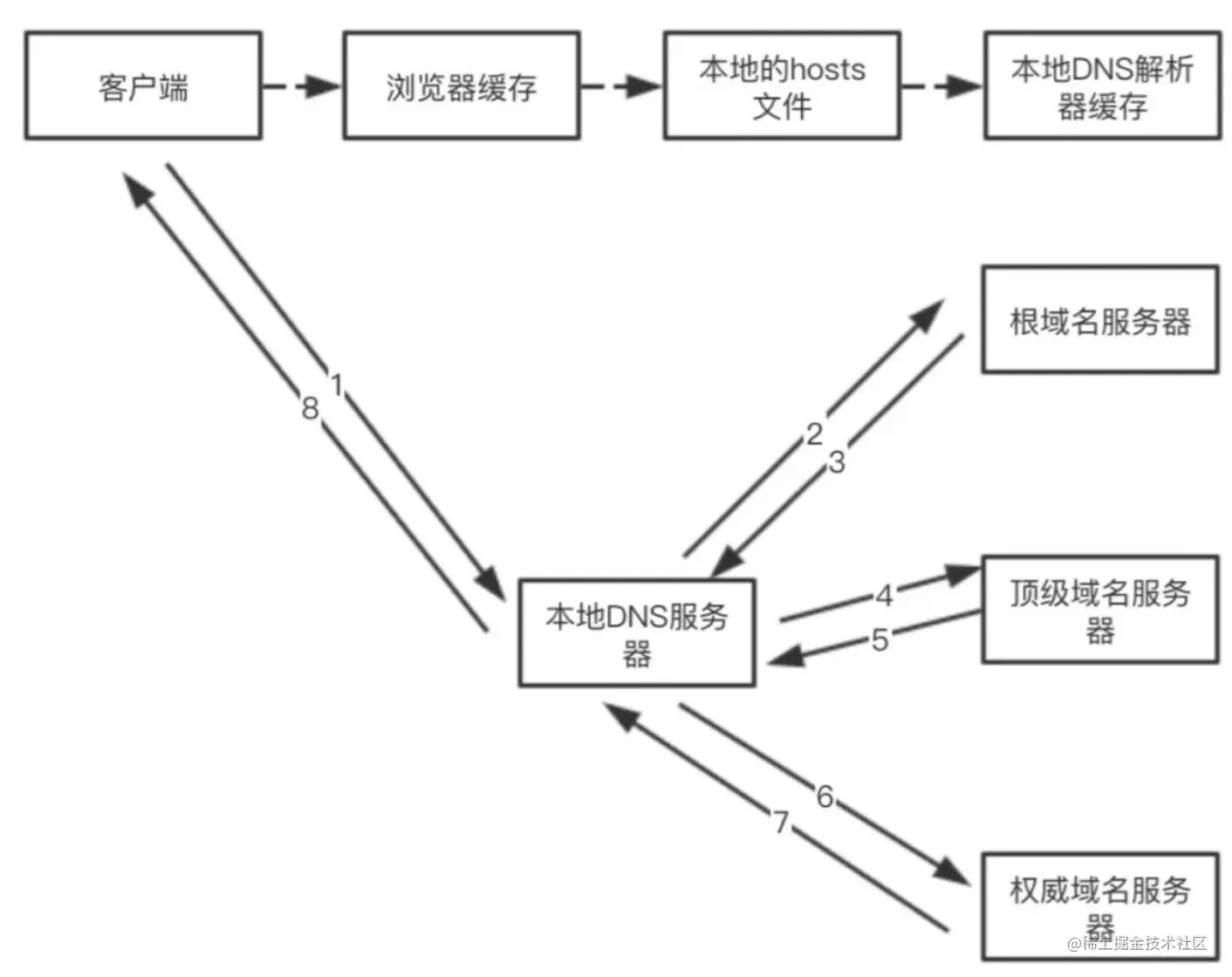

  4. 若未用转发模式，则迭代查找过程如下图：


【注】跟DNS/顶级/权威DNS服务器：


  • 根 DNS 服务器 ：返回顶级域 DNS 服务器的 IP 地址
  • 顶级域 DNS 服务器：返回权威 DNS 服务器的 IP 地址
  • 权威 DNS 服务器 ：返回相应主机的 IP 地址

总体流程就是：


在查找过程中，有以下优化点：

  • DNS存在着多级缓存，从离浏览器的距离排序的话，有以下几种: 浏览器缓存，系统缓存，路由器缓存，IPS服务器缓存，根域名服务器缓存，顶级域名服务器缓存，主域名服务器缓存。
  • 在域名和 IP 的映射过程中，给了应用基于域名做负载均衡的机会，可以是简单的负载均衡，也可以根据地址和运营商做全局的负载均衡。

2、建立TCP连接

首先，判断是不是https的，如果是，则HTTPS其实是HTTP + SSL / TLS 两部分组成，也就是在HTTP上又加了一层处理加密信息的模块。服务端和客户端的信息传输都会通过TLS进行加密，所以传输的数据都是加密后的数据

TCP建立连接时进行三次握手：

  • 第一次握手：【建立连接。客户端发送连接请求报文段。】将SYN位置为1，Sequence Number为x；然后，客户端进入SYN_SEND状态，等待服务器的确认。

  • 第二次握手：【服务器收到SYN报文段。服务器收到客户端的SYN报文段，需要对这个SYN报文段进行确认】设置Acknowlegment Number为x+1（Sequence Number+1）；同时，自己还要发生SYN请求信息，将SYN设置为1，Sequence Number为y；服务器端将上述所有信息放到一个报文段（即SYN+ACK报文段）中，一并发生给客户端，此时服务器进入SYN_RECV状态。

  • 第三次握手：【客户端收到服务器的SYN+ACK报文段，向服务器发送ACK报文段。】然后将Acknowlegment Numbe设置为y+1，向服务器发送ACK报文段，这个报文段发送完毕以后，客户端和服务端都进入ESTABLISHED状态，完成TCP三次握手。

SSL握手过程

  • 第一阶段 建立安全能力 包括协议版本 会话Id 密码构件 压缩方法和初始随机数
  • 第二阶段 服务器发送证书 密钥交换数据和证书请求，最后发送请求-相应阶段的结束信号
  • 第三阶段 如果有证书请求客户端发送此证书 之后客户端发送密钥交换数据 也可以发送证书验证消息
  • 第四阶段 变更密码构件和结束握手协议

完成了之后，客户端和服务器端就可以开始传送数据

3、发送HTTP请求

发送HTTP请求，服务器处理请求，返回响应结果

TCP连接建立后，浏览器就可以利用 HTTP／HTTPS 协议向服务器发送请求了。服务器接受到请求，就解析请求头，如果头部有缓存相关信息如if-none-match与if-modified-since，则验证缓存是否有效，若有效则返回状态码为304，若无效则重新返回资源，状态码为200

这里有发生的一个过程是HTTP缓存，可以查看缓存机制详解

4、关闭TCP连接

第一次挥手：主机1（可以是客户端也可以是服务器）设置Sequence Number和Acknowlegment Number，向主机2发送一个FIN报文段；此时主机1进入FIN_WAIT_1状态；【这表示主机1没有数据要发送主机2了。】

第二次挥手：主机2收到主机1发送的FIN报文段，向主机1回一个ACK报文段，Acknowlegment Number设置为Sequence Number+1；主机1进入FIN_WAIT_2状态。【主机2告诉主机1，我同意你的关闭请求】

第三次挥手：主机2向主机1发送FIN报文段，请求关闭连接，同时主机2进入LAST_ACK状态。

第四次挥手：主机1收到主机2发送的FIN报文段，向主机2发送ACK报文段，然后主机1进入TIME_WAIT状态。主机2收到ACK报文段后，关闭连接。此时主机1等待2MSL后依旧没收到回复，则证明连接已正常关闭，主机1也关闭连接。

5、浏览器渲染

渲染进程将HTML内容转化为能够读懂的DOM树结构。

渲染引擎将CSS样式表转化为浏览器可以理解的styleSheets。计算出DOM节点的样式。

创建布局树，并计算元素的布局信息。

对布局树进行分层，并生成分层树。

为每个图层生成绘制列表，并将其提交到合成线程。合成线程将图层分图块，并格栅化将图块转换成位图。

合成线程发送绘制图块命令给浏览器进程。浏览器进程根据指令生成页面，并显示到显示器上。

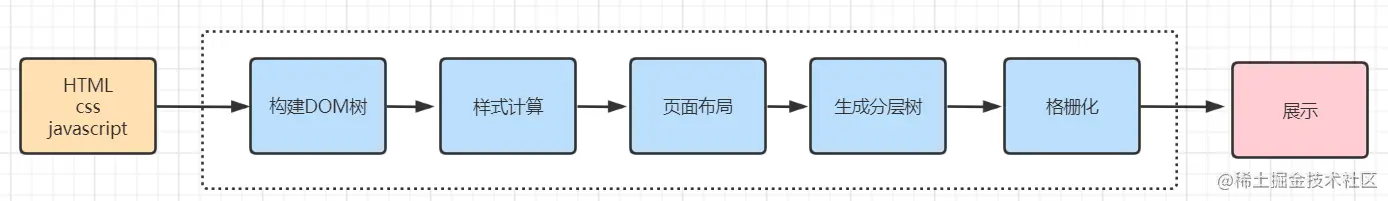

按照渲染的时间顺序，流水线可分为如下几个子阶段：构建 DOM 树、样式计算、布局阶段、分层、栅格化和显示。如图：


  • 构建 DOM 树

    渲染进程将 HTML 内容转换为能够读懂DOM 树结构，经历下面4个过程：

    • 转码（Bytes -> Characters）—— 读取接收到的 HTML 二进制数据，按指定编码格式将字节转换为 HTML 字符串
    • Tokens 化（Characters -> Tokens）—— 解析 HTML，将 HTML 字符串转换为结构清晰的 Tokens，每个 Token 都有特殊的含义同时有自己的一套规则
    • 构建 Nodes（Tokens -> Nodes）—— 每个 Node 都添加特定的属性（或属性访问器），通过指针能够确定 Node 的父、子、兄弟关系和所属 treeScope（例如：iframe 的 treeScope 与外层页面的 treeScope 不同）
    • 构建 DOM 树（Nodes -> DOM Tree）—— 最重要的工作是建立起每个结点的父子兄弟关系

  • 样式计算

    渲染引擎将 CSS 样式表转化为浏览器可以理解的 styleSheets，计算出 DOM 节点的样式。

    CSS 样式来源主要有 3 种，分别是通过 link 引用的外部 CSS 文件、style标签内的 CSS、元素的 style 属性内嵌的 CSS。

  • 页面布局

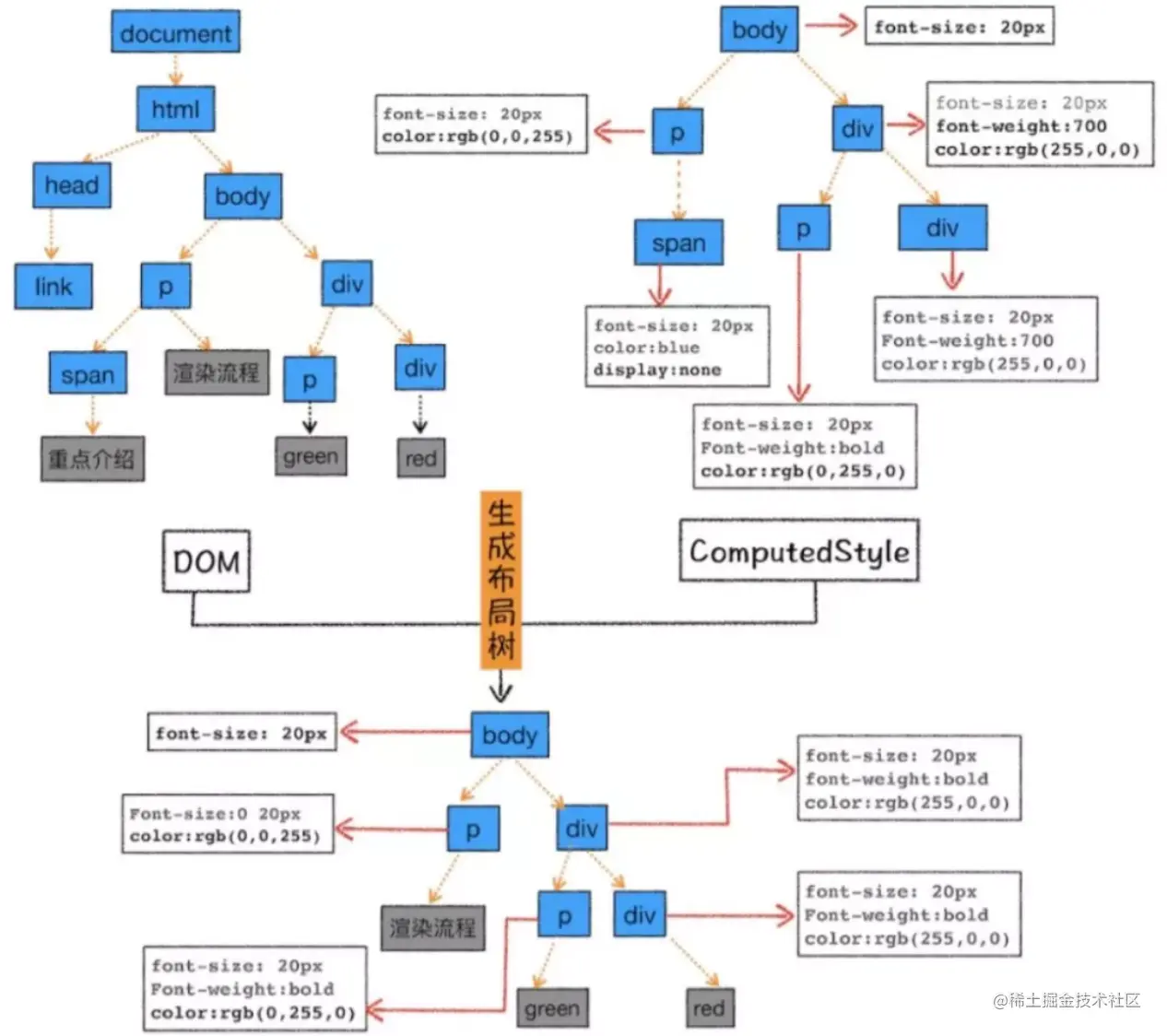

    布局过程，即排除 script、meta 等功能化、非视觉节点，排除 display: none 的节点，计算元素的位置信息，确定元素的位置，构建一棵只包含可见元素布局树。如图：

image-20220227230146027.png 其中，这个过程需要注意的是回流和重绘

  • 生成分层树：对布局树进行分层，并生成分层树

    页面中有很多复杂的效果，如一些复杂的 3D 变换、页面滚动，或者使用 z-indexing 做 z 轴排序等，为了更加方便地实现这些效果，渲染引擎还需要为特定的节点生成专用的图层，并生成一棵对应的图层树（LayerTree）

  • 栅格化

    合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。所谓栅格化，是指将图块转换为位图。

  • 显示

    合成线程发送绘制图块命令给浏览器进程。浏览器进程根据指令生成页面，并显示到显示
