（六）Android动画

（1）View动画（视图动画）

视图动画的作用对象是视图（View），分为补间动画和逐帧动画

1.1 帧动画（AnimationDrawable）

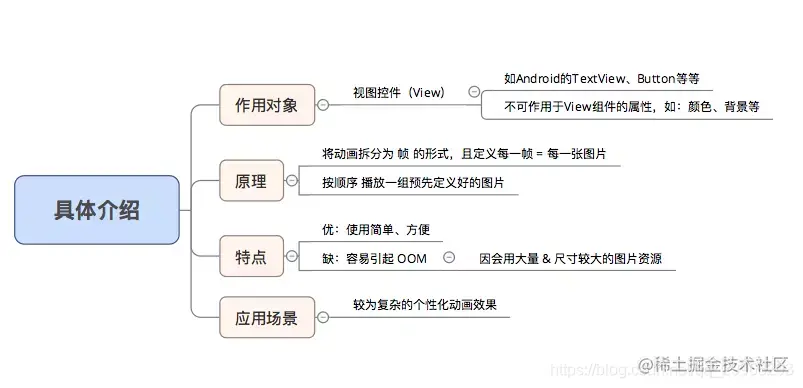

在这里插入图片描述 原理就是将一张张单独的图片连贯的进行播放，从而在视觉上产生一种动画的效果，图片资源决定了这种方式可以实现怎样的动画 （1）作用对象 视图控件（View）

1、如Android的TextView、Button等等 2、不可作用于View组件的属性，如：颜色、背景、长度等等

（2）原理 将动画拆分为 帧 的形式，且定义每一帧 = 每一张图片，并按序播放一组预先定义好的图片。 （3）特点 优点：使用简单、方便 缺点：容易引起OOM，因为会使用大量&尺寸较大的图片资源（应该避免使用尺寸较大的图片） （4）应用场景 适用于复杂、个性化的动画效果。 （5）具体使用 步骤1：将动画资源（每张图片资源）放到drawable文件夹里 步骤2：在XML中实现动画（文件路径：res/anim文件夹创建动画效果的.xml文件） res/anim/frame_anim1.xml

<animation-list xmlns:android="http://schemas.android.com/apk/res/android"
 						android:oneshot="true">//设置是否只播放一次，默认为false
//item = 动画图片资源；duration = 设置一帧持续时间（ms）
<item android:drawable="@drawable/a_0" android:duration="100" />
<item android:drawable="@drawable/a_1"  android:duration="100" />
<item android:drawable="@drawable/a_2" android:duration="100" />
</animation-list>

步骤3：在Java代码中载入&启动&停止动画

protected void onCreate(@Nullable Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_frame_animation);
    ImageView animationImg1 = (ImageView) findViewById(R.id.animation1);
    animationImg1.setImageResource(R.drawable.frame_anim1);//设置动画
    AnimationDrawable animationDrawable1 = (AnimationDrawable) animationImg1.getDrawable();//获取动画对象
    animationDrawable1.start();//启动动画
}

protected void onStop() {
    super.onStop();
    AnimationDrawable animationDrawable1 = (AnimationDrawable) animationImg1.getDrawable();//获取动画对象
    animationDrawable1.stop();//停止动画
}

1.2补间动画（Animation）

在这里插入图片描述 （1）作用对象 视图对象（View） （2）原理 通过确定开始的视图样式 & 结束的视图样式、中间动画变化过程由系统补全来确定一个动画。即只需要开发者设置动画的起始值和结束值，中间的动画由系统自动帮我们完成。 （3）分类 补间动画包含四种动画类型：透明度(AlphaAnimation)，缩放(ScaleAnimation)，旋转(RotateAnimation)，位移(TranslateAnimation)继承自 Animation 类。不同的动画对应不同的子类。 在这里插入图片描述 （4）具体使用 既可以在Java代码中动态的指定这四种动画效果，也可在XML代码指定。 （4.1）XML代码中设置 xml文件中属性动画的目录是res/anim/file_name.xml（不推荐）xml 文件中视图动画代码如下，透明度动画对应标签 ，缩放动画对应标签 ，旋转动画对应标签 ，位移动画对应标签 ，根标签 就表示一个动画集合 AnimationSet；

<set xmlns:android="http://schemas.android.com/apk/res/android"
//组合动画独特的属性，表示祝贺动画是否 和集合共享一个插值器
//如果集合不指定插值器，那么自动化需要单独设置
android:shareInterpolator="true" >
<!--透明度-->
<alpha
    android:fromAlpha="透明度起始值，0表示完全透明"
    android:toAlpha="透明度最终值，1表示不透明"
    android:duration="动画持续时间"
    android:fillAfter="true表示保持动画结束时的状态，false表示不保持"/>
<!--缩放-->
<scale
    android:fromXScale="水平方向缩放的起始值，比如0"
    android:fromYScale="竖直方向缩放的起始值，比如0"
    android:toXScale="水平方向缩放的结束值，比如2"
    android:toYScale="竖直方向缩放的结束值，比如2"
    android:pivotX="缩放支点的x坐标"
    android:pivotY="缩放支点的y坐标（支点可以理解为缩放的中心点，缩放过程中这点的坐标是不变的;支点默认在中心位置）" />
<!--位移-->
<translate
    android:fromXDelta="x起始值"
    android:toXDelta="x结束值"
    android:fromYDelta="y起始值"
    android:toYDelta="y结束值" />
<!--旋转-->
<rotate
    android:fromDegrees="旋转起始角度"
    android:toDegrees="旋转结束角度"
    android:pivotX="缩放支点的x坐标"
    android:pivotY="缩放支点的y坐标" />
</set>

（1）单个动画实现

ImageView ivAni = (ImageView) findViewById(R.id.iv_ani);//创建设置动画的视图View
Animation ani = AnimationUtils.loadAnimation(this, R.anim.ani_view);//创建动画对象 并传入设置的动画效果xml文件
ivAni.startAnimation(ani);//播放动画

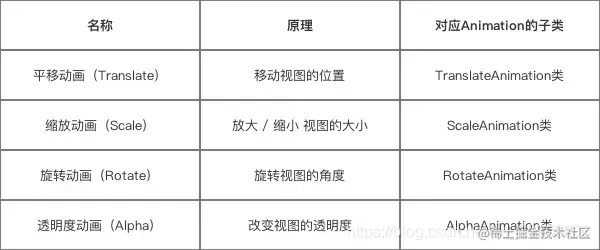

（4.2）Java代码实现 每种补间动画拥有自己的子类。

llGroup = (LinearLayout) findViewById(R.id.ll_group);
// 创建动画集合
AnimationSet aniSet = new AnimationSet(false);
// 透明度动画
AlphaAnimation alpha = new AlphaAnimation(0, 1);
alpha.setDuration(4000);
aniSet.addAnimation(alpha);

// 旋转动画
RotateAnimation rotate = new RotateAnimation(0, 360,
RotateAnimation.RELATIVE_TO_SELF, 0.5f,
RotateAnimation.RELATIVE_TO_SELF, 0.5f);
rotate.setDuration(4000);
aniSet.addAnimation(rotate);

// 缩放动画
ScaleAnimation scale = new ScaleAnimation(1.5f, 0.5f, 1.5f, 0.5f);
scale.setDuration(4000);
aniSet.addAnimation(scale);

// 位移动画
TranslateAnimation translate = new TranslateAnimation(0, 160, 0, 240);
translate.setDuration(4000);
aniSet.addAnimation(translate);
// 把动画设置给llGroup
llGroup.startAnimation(aniSet);

（5）监听动画 Animation类通过监听动画开始 / 结束 / 重复时刻来进行一系列操作，如跳转页面等等。可采用动画适配器AnimatorListenerAdapter，解决实现接口繁琐 的问题。

anim.addListener(new AnimatorListenerAdapter() {
// 向addListener()方法中传入适配器对象AnimatorListenerAdapter()
// 由于AnimatorListenerAdapter中已经实现好每个接口
// 所以这里不实现全部方法也不会报错
    @Override
    public void onAnimationStart(Animator animation) {
    // 如想只想监听动画开始时刻，就只需要单独重写该方法就可以
    }
    @Override
            public void onAnimationEnd(Animation animation) {
                // 动画结束时回调
    }
            @Override
            public void onAnimationRepeat(Animation animation) {
                //动画重复执行的时候回调
     }
});

（6）自定义View动画 所有的自定义动画都需要继承 android.view.animation.Animation 抽象类，然后重写 initialize() 和 applyTransformation() 这两个方法 （1）initialize() 方法中对一些变量进行初始化 （2）applyTransformation() 方法中通过矩阵（Matrix）修改动画数值，从而控制动画的实现过程，这也是自定义动画的核心。 applyTransformation(float interpolatedTime, Transformation t) 方法在动画的执行过程中会不断地调用 float interpolatedTime 表示当前动画进行的时间与动画总时间（一般在 setDuration() 方法中设置）的比值，从0逐渐增大到1； Transformation t 传递当前动画对象，一般可以通过代码 android.graphics.Matrix matrix = t.getMatrix() 获得 Matrix 矩阵对象，再设置 Matrix 对象，一般要用到 interpolatedTime 参数，以此达到控制动画实现的结果（随时间变换） 具体案例：实现QQ抖动效果

public class QQTrembleAnimation extends Animation{

    @Override
    public void initialize(int width, int height, int parentWidth, int parentHeight) {
        super.initialize(width, height, parentWidth, parentHeight);
        setDuration(1000);//设置默认时长1秒
        setFillAfter(true);//保持动画结束状态
        setInterpolator(new LinearInterpolator());//设置线性插值器
    }

    @Override
    protected void applyTransformation(float interpolatedTime, Transformation t) {
        //自定义动画的核心，在动画的执行过程中会不断回调此方法，并且每次回调interpolatedTime值都在不断变化(0----1)
        //Matrix.setTranslate(dx,dy)中dx、dy表示移动距离，是根据interpolatedTime计算出正弦值，实现了抖动
        t.getMatrix().setTranslate(
                (float)Math.sin(interpolatedTime * 50)*8,
                (float)Math.sin(interpolatedTime * 50)*8
        );
        super.applyTransformation(interpolatedTime, t);
    }
}

myAnimationView = (ImageView) findViewById(R.id.my_animation_view);
//实现抖动动画
private void TrembleAnimation() {
    QQTrembleAnimation tremble = new QQTrembleAnimation();
    tremble.setRepeatCount(2);//重复次数2次（不包含第一次）
    myAnimationView.startAnimation(tremble);
}

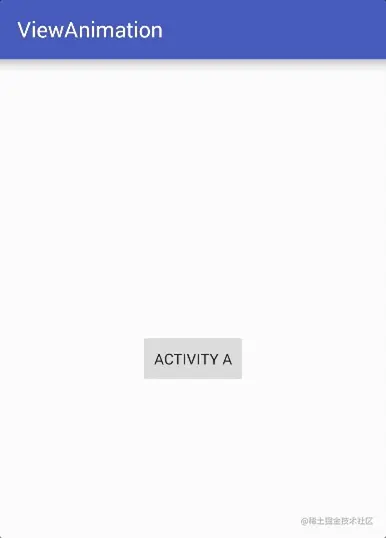

（7）应用场景 Activity的切换效果 Activity启动/退出时的动画效果。自定义淡入淡出效果&左右滑动效果。淡入淡出采用透明度动画（Alpha）左右滑动采用平移动画（Translate） （7.1）进入动画xml文件 enter_anim.xml

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    >
    //从右边滑动到中间
    <translate
        android:duration="500"
        android:fromXDelta="100%p"
        android:toXDelta="0%p"
        />
    //淡入
    <alpha
        android:duration="1500"
        android:fromAlpha="0.0"
        android:toAlpha="1.0" />
</set>

（7.2）退出动画xml文件 exit_anim.xml

<?xml version="1.0" encoding="utf-8"?>
<set xmlns:android="http://schemas.android.com/apk/res/android"
    >
    //从中间滑动到左边
    <translate
        android:duration="500"
        android:fromXDelta="0%p"
        android:toXDelta="-100%p"
         />
    //淡出
    <alpha
        android:duration="1500"
        android:fromAlpha="1.0"
        android:toAlpha="0.0" />
</set>

（7.3）设置动画

Intent intent = new Intent(MainActivity.this, SecActivity.class);
                startActivity(intent);
                // 自定义的Activity切换动画效果
                overridePendingTransition(R.anim.enter_anim, R.anim.exit_anim);
                }

注意： overridePendingTransition（）必须要在startActivity(intent)和finish()后被调用才能生效。 Fragment的切换效果 （1）系统自带

FragmentTransaction fragmentTransaction = mFragmentManager
                .beginTransaction();

fragmentTransaction.setTransition(int transit)；
// 通过setTransition(int transit)进行设置
// transit参数说明
// 1. FragmentTransaction.TRANSIT_NONE：无动画
// 2. FragmentTransaction.TRANSIT_FRAGMENT_OPEN：标准的打开动画效果
// 3. FragmentTransaction.TRANSIT_FRAGMENT_CLOSE：标准的关闭动画效果

// 标准动画设置好后，在Fragment添加和移除的时候都会有。

（2）自定义动画

// 采用`FragmentTransavtion`的 `setCustomAnimations（）`进行设置

FragmentTransaction fragmentTransaction = mFragmentManager
                .beginTransaction();

fragmentTransaction.setCustomAnimations(
                R.anim.in_from_right,
                R.anim.out_to_left);

视图组中子元素出场动画 视图组（ViewGroup）中子元素可以具备出场时的补间动画效果，常用于为ListView的item设置出场动画 步骤1：设置子元素的出场动画 res/anim/view_animation.xml

<?xml version="1.0" encoding="utf-8"?>
// 此处采用了组合动画
<set xmlns:android="http://schemas.android.com/apk/res/android" >
    android:duration="3000"

    <alpha
        android:duration="1500"
        android:fromAlpha="1.0"
        android:toAlpha="0.0" />

    <translate
        android:fromXDelta="500"
        android:toXDelta="0"
         />
</set>

步骤2：设置 视图组（ViewGroup）的动画文件 res/ anim /anim_layout.xml

<?xml version="1.0" encoding="utf-8"?>
// 采用LayoutAnimation标签
<layoutAnimation xmlns:android="http://schemas.android.com/apk/res/android"
    android:delay="0.5"
    // 子元素开始动画的时间延迟
    // 如子元素入场动画的时间总长设置为300ms
    // 那么 delay = "0.5" 表示每个子元素都会延迟150ms才会播放动画效果
    // 第一个子元素延迟150ms播放入场效果；第二个延迟300ms，以此类推

    android:animationOrder="normal"
    // 表示子元素动画的顺序
    // 可设置属性为：
    // 1. normal ：顺序显示，即排在前面的子元素先播放入场动画
    // 2. reverse：倒序显示，即排在后面的子元素先播放入场动画
    // 3. random：随机播放入场动画

    android:animation="@anim/view_animation"
    // 设置入场的具体动画效果
    // 将步骤1的子元素出场动画设置到这里
    />

步骤3：为视图组（ViewGroup）指定andorid:layoutAnimation属性 指定的方式有两种： XML / Java代码设置 方式1：在 XML 中指定

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#FFFFFF"
    android:orientation="vertical" >
    <ListView
        android:id="@+id/listView1"
        android:layoutAnimation="@anim/anim_layout"
        // 指定layoutAnimation属性用以指定子元素的入场动画
        android:layout_width="match_parent"
        android:layout_height="match_parent" />
</LinearLayout>

方式2：在Java代码中指定 这样就不用额外设置res/ anim /anim_layout.xml该xml文件了

        ListView lv = (ListView) findViewById(R.id.listView1);

        Animation animation = AnimationUtils.loadAnimation(this,R.anim.anim_item);
         // 加载子元素的出场动画

        LayoutAnimationController controller = new LayoutAnimationController(animation);
        controller.setDelay(0.5f);
        controller.setOrder(LayoutAnimationController.ORDER_NORMAL);
       // 设置LayoutAnimation的属性

        lv.setLayoutAnimation(controller);
        // 为ListView设置LayoutAnimation的属性

（2）属性动画（Animator）

1、简介

作用对象：任意Java对象（不再局限视图View对象） 实现的动画效果：可自定义各种动画效果（不再局限于4种基本变换） 作用领域：API11（Android3.0）后引入

2、核心原理

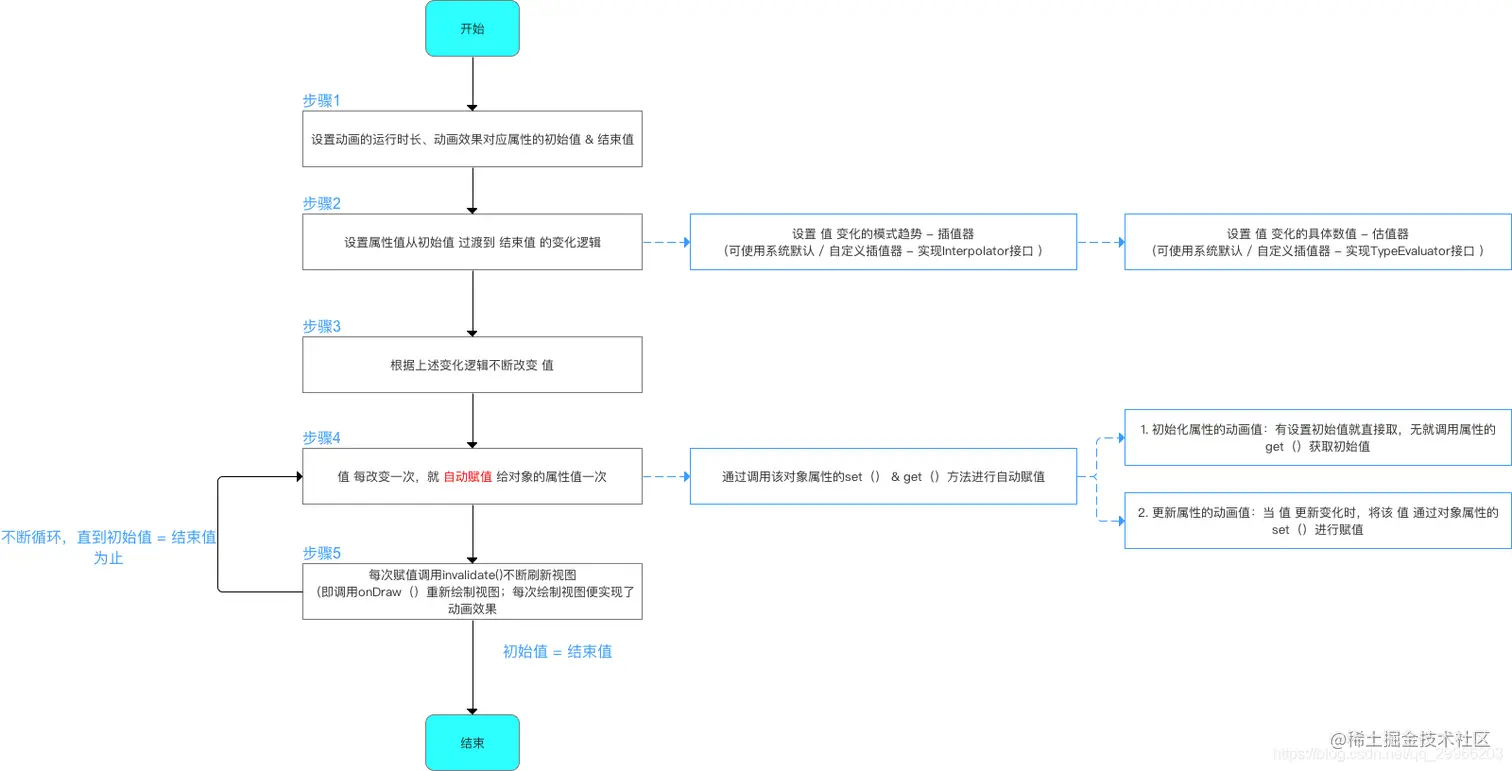

在一定时间间隔内，通过不断对值进行改变，并不断将该值赋给对象的属性，从而实现该对象在该属性上的动画效果。这里的可以是任意对象的任意属性。 可理解为一种按照一定变化率对属性值进行操作的机制，变化率就是依赖Interpolator控制，而值操作则是TypeEvaluator控制。 在这里插入图片描述 从工作原理可以看出属性动画有2个重要的类——ValueAnimator，ObjectAnimator。属性动画的使用基本依靠这两个类：

3、具体使用

3.1 ValueAnimator类

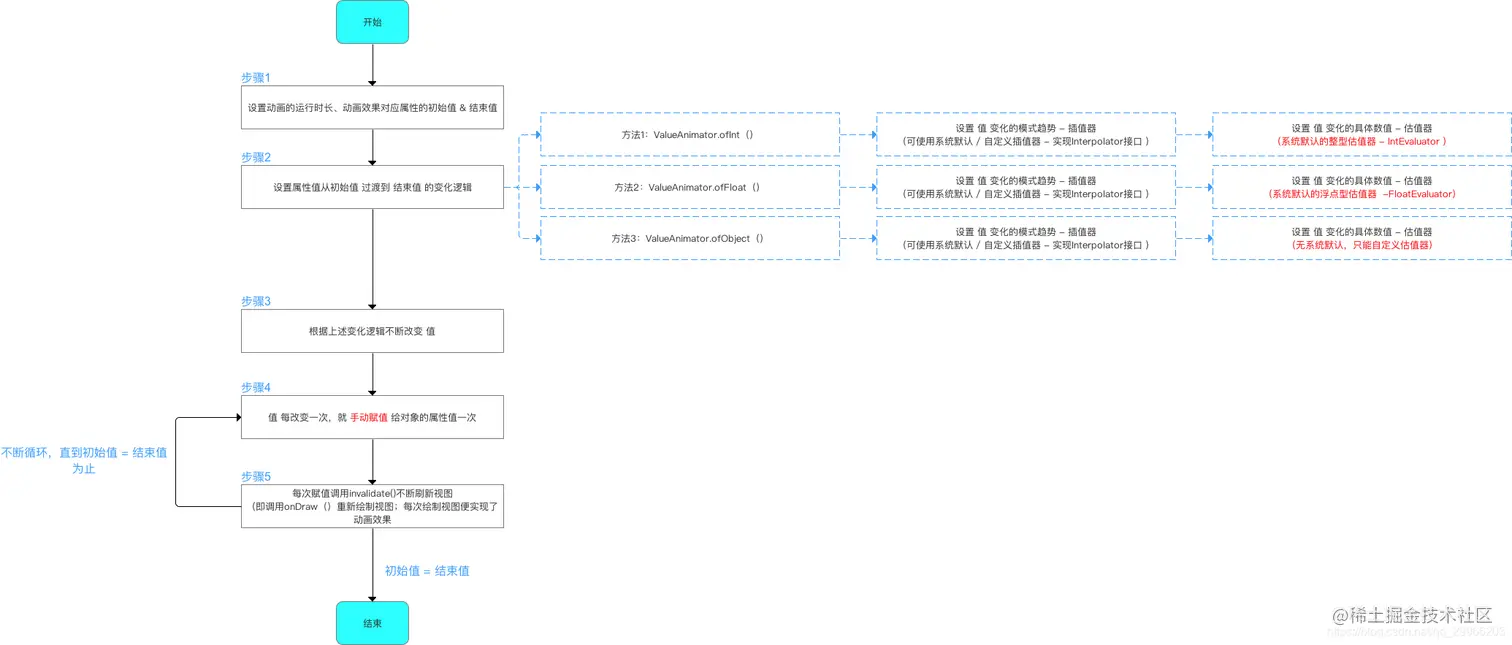

（1）简介 属性动画机制中最核心的一个类。通过不断控制值的变化，再不断手动赋给对象的属性，从而实现动画效果。 在这里插入图片描述 从上面原理可以看出：ValueAnimator类中有3个重要方法： 1、ValueAnimator.ofInt（int values） 2、ValueAnimator.ofFloat（float values） 3、ValueAnimator.ofObject（int values） （2）ValueAnimator.ofInt（int values） 作用：将初始值 以整型数值的形式 过渡到结束值，即估值器是整型估值器 - IntEvaluator。ValueAnimator本质是一种值的操作机制，值从一个int的初始值平滑过渡到一个int结束值，开发者通过手动将这些值赋给对象的属性值。从而实现动画。

// 步骤1：设置动画属性的初始值 & 结束值
ValueAnimator anim = ValueAnimator.ofInt(0, 3);
        // ofInt（）作用有两个
        // 1. 创建动画实例
        // 2. 将传入的多个Int参数进行平滑过渡:此处传入0和1,表示将值从0平滑过渡到1
        // 如果传入了3个Int参数 a,b,c ,则是先从a平滑过渡到b,再从b平滑过渡到C，以此类推
        // ValueAnimator.ofInt()内置了整型估值器,直接采用默认的.不需要设置，即默认设置了如何从初始值 过渡到 结束值
        // 关于自定义插值器我将在下节进行讲解
        // 下面看看ofInt()的源码分析 ->>关注1

// 步骤2：设置动画的播放各种属性
        anim.setDuration(500);
        // 设置动画运行的时长

        anim.setStartDelay(500);
        // 设置动画延迟播放时间

        anim.setRepeatCount(0);
        // 设置动画重复播放次数 = 重放次数+1
        // 动画播放次数 = infinite时,动画无限重复

        anim.setRepeatMode(ValueAnimator.RESTART);
        // 设置重复播放动画模式
        // ValueAnimator.RESTART(默认):正序重放
        // ValueAnimator.REVERSE:倒序回放

// 步骤3：将改变的值手动赋值给对象的属性值：通过动画的更新监听器
        // 设置 值的更新监听器
        // 即：值每次改变、变化一次,该方法就会被调用一次
        anim.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {

                int currentValue = (Integer) animation.getAnimatedValue();
                // 获得改变后的值

                System.out.println(currentValue);
                // 输出改变后的值

        // 步骤4：将改变后的值赋给对象的属性值，下面会详细说明
                View.setproperty（currentValue）；

       // 步骤5：刷新视图，即重新绘制，从而实现动画效果
                View.requestLayout();


            }
        });

        anim.start();
        // 启动动画
    }

// 关注1：ofInt（）源码分析
    public static ValueAnimator ofInt(int... values) {
        // 允许传入一个或多个Int参数
        // 1. 输入一个的情况（如a）：从0过渡到a；
        // 2. 输入多个的情况（如a，b，c）：先从a平滑过渡到b，再从b平滑过渡到C

        ValueAnimator anim = new ValueAnimator();
        // 创建动画对象
        anim.setIntValues(values);
        // 将传入的值赋值给动画对象
        return anim;
    }

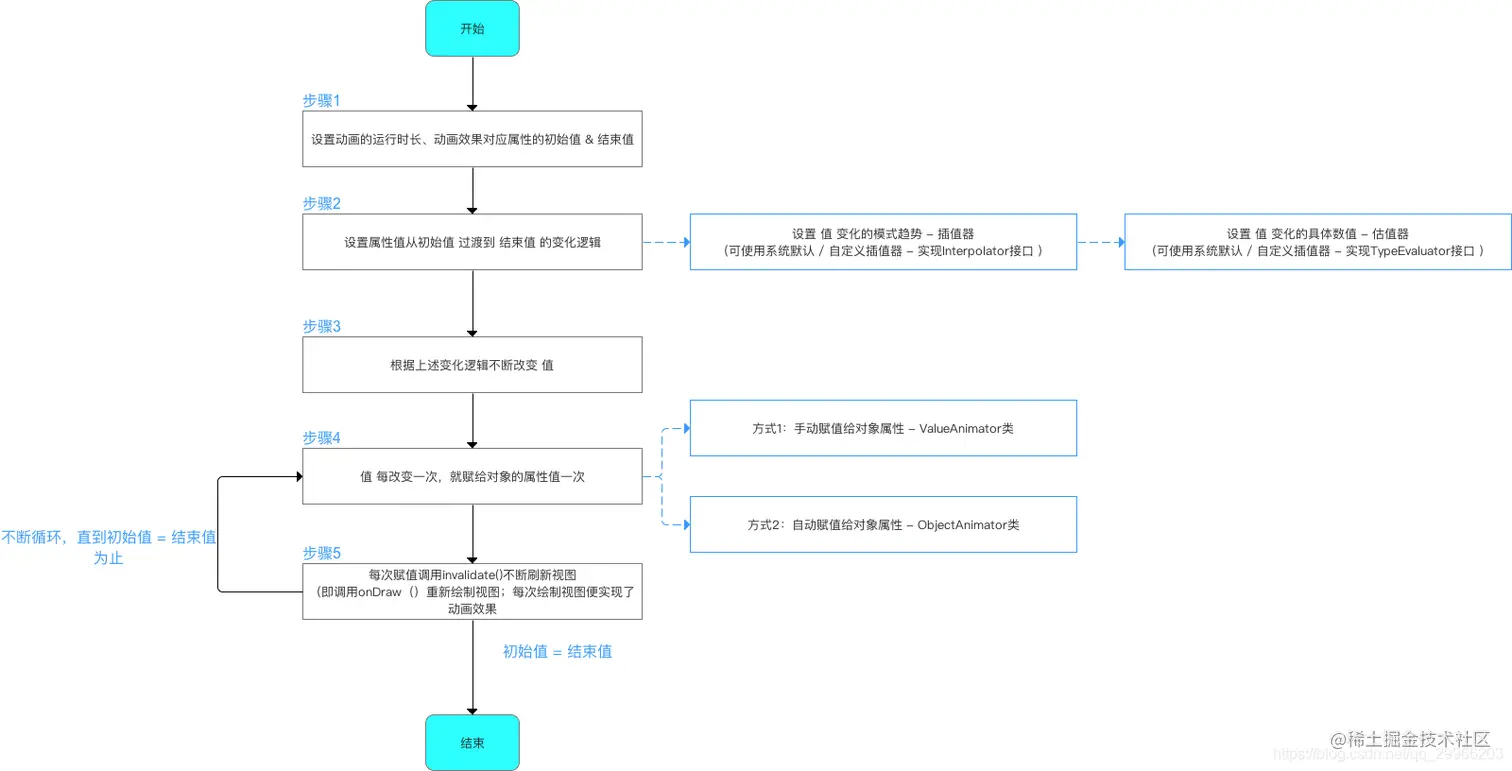

值从初始值过渡到结束值的过程如下： 在这里插入图片描述 实例：通过动画的更新监听器，将改变的值手动赋值给对象的属性值。实现效果：将按钮的宽度从150px放大到500px

Button mButton = (Button) findViewById(R.id.Button);
        // 创建动画作用对象：此处以Button为例

// 步骤1：设置属性数值的初始值 & 结束值
        ValueAnimator valueAnimator = ValueAnimator.ofInt(mButton.getLayoutParams().width, 500);
        // 初始值 = 当前按钮的宽度，此处在xml文件中设置为150
        // 结束值 = 500
        // ValueAnimator.ofInt()内置了整型估值器,直接采用默认的.不需要设置
        // 即默认设置了如何从初始值150 过渡到 结束值500

// 步骤2：设置动画的播放各种属性
        valueAnimator.setDuration(2000);
        // 设置动画运行时长:1s

// 步骤3：将属性数值手动赋值给对象的属性:此处是将 值 赋给 按钮的宽度
        // 设置更新监听器：即数值每次变化更新都会调用该方法
        valueAnimator.addUpdateListener(new AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animator) {

                int currentValue = (Integer) animator.getAnimatedValue();
                // 获得每次变化后的属性值
                System.out.println(currentValue);
                // 输出每次变化后的属性值进行查看

                mButton.getLayoutParams().width = currentValue;
                // 每次值变化时，将值手动赋值给对象的属性
                // 即将每次变化后的值 赋 给按钮的宽度，这样就实现了按钮宽度属性的动态变化

// 步骤4：刷新视图，即重新绘制，从而实现动画效果
                mButton.requestLayout();

            }
        });

        valueAnimator.start();
        // 启动动画

    }

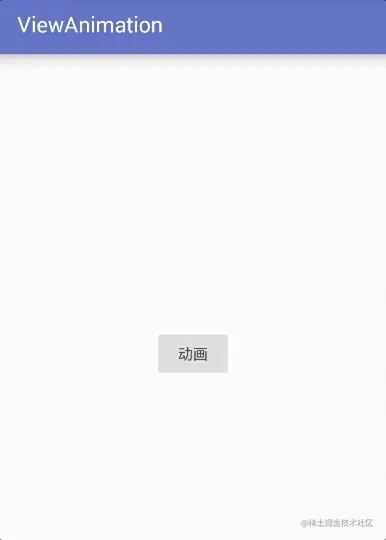

效果： 在这里插入图片描述 （3）ValueAnimator.ofFloat（float values） 作用：将初始值 以整型数值的形式 过渡到结束值，即估值器是浮点型估值器 - FloatEvaluator。

ValueAnimator anim = ValueAnimator.ofFloat(0, 3);

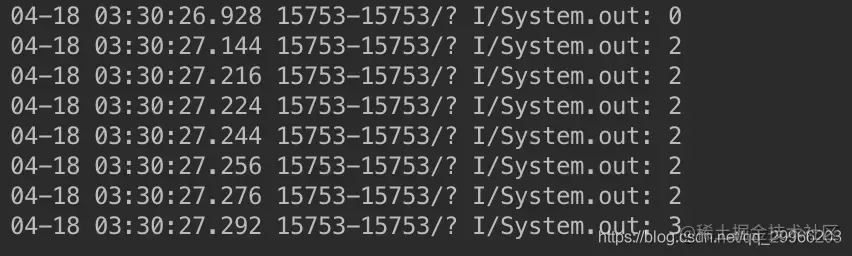

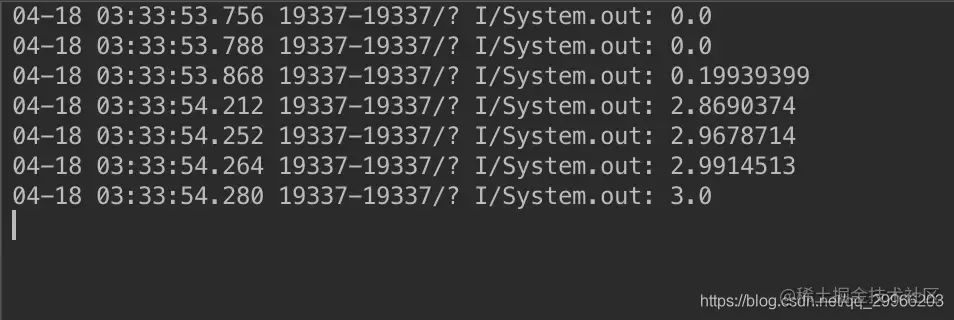

效果图 在这里插入图片描述 从上面可以看出，ValueAnimator.ofInt（）与ValueAnimator.oFloat（）仅仅只是在估值器上的区别：（即如何从初始值 过渡 到结束值） ValueAnimator.oFloat（）采用默认的浮点型估值器 (FloatEvaluator) ValueAnimator.ofInt（）采用默认的整型估值器（IntEvaluator） （4）ValueAnimator.ofObject（int values） 作用： 将初始值以对象的形式过渡到结束值，通过操作实现动画效果。 使用模板：

// 创建初始动画时的对象  & 结束动画时的对象
myObject object1 = new myObject();
myObject object2 = new myObject();

ValueAnimator anim = ValueAnimator.ofObject(new myObjectEvaluator(), object1, object2);
// 创建动画对象 & 设置参数
// 参数说明
// 参数1：自定义的估值器对象（TypeEvaluator 类型参数） - 下面会详细介绍
// 参数2：初始动画的对象
// 参数3：结束动画的对象
anim.setDuration(5000);
anim.start();

实例说明： 步骤1：定义对象类 因为ValueAnimator.ofObject（）是面向对象操作的，所以需要自定义对象类。本例需要操作的对象是 圆的点坐标 Point.java

public class Point {

    // 设置两个变量用于记录坐标的位置
    private float x;
    private float y;

    // 构造方法用于设置坐标
    public Point(float x, float y) {
        this.x = x;
        this.y = y;
    }

    // get方法用于获取坐标
    public float getX() {
        return x;
    }

    public float getY() {
        return y;
    }
}

步骤2：根据需求实现TypeEvaluator接口 估值器（TypeEvaluator）介绍 作用：设置动画 如何从初始值 过渡到 结束值 的逻辑

插值器（Interpolator）决定 值 的变化模式（匀速、加速blabla） 估值器（TypeEvaluator）决定 值的具体变化数值

ValueAnimator.ofFloat（）实现了 **将初始值 以浮点型的形式 过渡到结束值 ** 的逻辑，那么这个过渡逻辑具体是怎么样的呢？ 其实是系统内置了一个 FloatEvaluator估值器，内部实现了初始值与结束值 以浮点型的过渡逻辑，我们来看一下 FloatEvaluator的代码实现：

public class FloatEvaluator implements TypeEvaluator {
// FloatEvaluator实现了TypeEvaluator接口

// 重写evaluate()
    public Object evaluate(float fraction, Object startValue, Object endValue) {
// 参数说明
// fraction：表示动画完成度（根据它来计算当前动画的值）
// startValue、endValue：动画的初始值和结束值
        float startFloat = ((Number) startValue).floatValue();

        return startFloat + fraction * (((Number) endValue).floatValue() - startFloat);
        // 初始值 过渡 到结束值 的算法是：
        // 1. 用结束值减去初始值，算出它们之间的差值
        // 2. 用上述差值乘以fraction系数
        // 3. 再加上初始值，就得到当前动画的值
    }
}

ValueAnimator.ofInt（） & ValueAnimator.ofFloat（）都具备系统内置的估值器，即FloatEvaluator & IntEvaluator，即系统已经默认实现了 如何从初始值 过渡到 结束值 的逻辑；但对于ValueAnimator.ofObject（），从上面的工作原理可以看出并没有系统默认实现，因为对对象的动画操作复杂 & 多样，系统无法知道如何从初始对象过度到结束对象。因此，对于ValueAnimator.ofObject（），我们需自定义估值器（TypeEvaluator）来告知系统如何进行从 初始对象 过渡到 结束对象的逻辑。 自定义实现的逻辑如下

// 实现TypeEvaluator接口
public class ObjectEvaluator implements TypeEvaluator{

// 复写evaluate（）
// 在evaluate（）里写入对象动画过渡的逻辑
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {
        // 参数说明
        // fraction：表示动画完成度（根据它来计算当前动画的值）
        // startValue、endValue：动画的初始值和结束值

        ... // 写入对象动画过渡的逻辑

        return value;
        // 返回对象动画过渡的逻辑计算后的值
    }

实现TypeEvaluator接口的目的是自定义如何 从初始点坐标 过渡 到结束点坐标；本例实现的是一个从左上角到右下角的坐标过渡逻辑。 PointEvaluator.java

// 实现TypeEvaluator接口
public class PointEvaluator implements TypeEvaluator {

    // 复写evaluate（）
    // 在evaluate（）里写入对象动画过渡的逻辑
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {

        // 将动画初始值startValue 和 动画结束值endValue 强制类型转换成Point对象
        Point startPoint = (Point) startValue;
        Point endPoint = (Point) endValue;

        // 根据fraction来计算当前动画的x和y的值
        float x = startPoint.getX() + fraction * (endPoint.getX() - startPoint.getX());
        float y = startPoint.getY() + fraction * (endPoint.getY() - startPoint.getY());

        // 将计算后的坐标封装到一个新的Point对象中并返回
        Point point = new Point(x, y);
        return point;
    }

}

步骤3：将属性动画作用到自定义View当中 MyView.java

public class MyView extends View {
    // 设置需要用到的变量
    public static final float RADIUS = 70f;// 圆的半径 = 70
    private Point currentPoint;// 当前点坐标
    private Paint mPaint;// 绘图画笔


    // 构造方法(初始化画笔)
    public MyView(Context context, AttributeSet attrs) {
        super(context, attrs);
        // 初始化画笔
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mPaint.setColor(Color.BLUE);
    }

    // 复写onDraw()从而实现绘制逻辑
    // 绘制逻辑:先在初始点画圆,通过监听当前坐标值(currentPoint)的变化,每次变化都调用onDraw()重新绘制圆,从而实现圆的平移动画效果
    @Override
    protected void onDraw(Canvas canvas) {
        // 如果当前点坐标为空(即第一次)
        if (currentPoint == null) {
            currentPoint = new Point(RADIUS, RADIUS);
            // 创建一个点对象(坐标是(70,70))

            // 在该点画一个圆:圆心 = (70,70),半径 = 70
            float x = currentPoint.getX();
            float y = currentPoint.getY();
            canvas.drawCircle(x, y, RADIUS, mPaint);


 // (重点关注)将属性动画作用到View中
            // 步骤1:创建初始动画时的对象点  & 结束动画时的对象点
            Point startPoint = new Point(RADIUS, RADIUS);// 初始点为圆心(70,70)
            Point endPoint = new Point(700, 1000);// 结束点为(700,1000)

            // 步骤2:创建动画对象 & 设置初始值 和 结束值
            ValueAnimator anim = ValueAnimator.ofObject(new PointEvaluator(), startPoint, endPoint);
            // 参数说明
            // 参数1：TypeEvaluator 类型参数 - 使用自定义的PointEvaluator(实现了TypeEvaluator接口)
            // 参数2：初始动画的对象点
            // 参数3：结束动画的对象点

            // 步骤3：设置动画参数
            anim.setDuration(5000);
            // 设置动画时长

// 步骤3：通过 值 的更新监听器，将改变的对象手动赋值给当前对象
// 此处是将 改变后的坐标值对象 赋给 当前的坐标值对象
            // 设置 值的更新监听器
            // 即每当坐标值（Point对象）更新一次,该方法就会被调用一次
            anim.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
                @Override
                public void onAnimationUpdate(ValueAnimator animation) {
                    currentPoint = (Point) animation.getAnimatedValue();
                    // 将每次变化后的坐标值（估值器PointEvaluator中evaluate（）返回的Piont对象值）到当前坐标值对象（currentPoint）
                    // 从而更新当前坐标值（currentPoint）

// 步骤4：每次赋值后就重新绘制，从而实现动画效果
                    invalidate();
                    // 调用invalidate()后,就会刷新View,即才能看到重新绘制的界面,即onDraw()会被重新调用一次
                    // 所以坐标值每改变一次,就会调用onDraw()一次
                }
            });

            anim.start();
            // 启动动画


        } else {
            // 如果坐标值不为0,则画圆
            // 所以坐标值每改变一次,就会调用onDraw()一次,就会画一次圆,从而实现动画效果

            // 在该点画一个圆:圆心 = (30,30),半径 = 30
            float x = currentPoint.getX();
            float y = currentPoint.getY();
            canvas.drawCircle(x, y, RADIUS, mPaint);
        }
    }
}

步骤4：在布局文件加入自定义View空间 activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="scut.carson_ho.valueanimator_ofobject.MainActivity">

    <scut.carson_ho.valueanimator_ofobject.MyView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
         />
</RelativeLayout>

步骤5：在主代码文件设置显示视图 MainActivity.java

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}

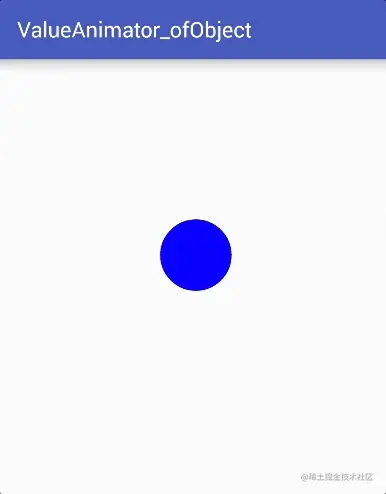

效果图： 在这里插入图片描述 从上面可以看出，其实ValueAnimator.ofObject（）的本质还是操作 ** 值 **，只是是采用将 多个值 封装到一个对象里的方式 同时对多个值一起操作而已

就像上面的例子，本质还是操作坐标中的x，y两个值，只是将其封装到Point对象里，方便同时操作x，y两个值而已

3.2 ObjectAnimator类

（1）实现动画原理 直接对对象的属性值进行改变操作，从而实现动画效果

  • 如直接改变 View的 alpha 属性 从而实现透明度的动画效果
  • 继承自ValueAnimator类，即底层的动画实现机制是基于ValueAnimator类

本质原理： 通过不断控制 值 的变化，再不断 自动 赋给对象的属性，从而实现动画效果。如下图： 在这里插入图片描述 从上面的工作原理可以看出：ObjectAnimator与 ValueAnimator类的区别： ValueAnimator 类是先改变值，然后 手动赋值 给对象的属性从而实现动画；是 间接 对对象属性进行操作； ObjectAnimator 类是先改变值，然后 自动赋值 给对象的属性从而实现动画；是 直接 对对象属性进行操作； （2）具体使用 使用格式

ObjectAnimator animator = ObjectAnimator.ofFloat(Object object, String property, float ....values);

// ofFloat()作用有两个
// 1. 创建动画实例
// 2. 参数设置：参数说明如下
// Object object：需要操作的对象
// String property：需要操作的对象的属性
// float ....values：动画初始值 & 结束值（不固定长度）
// 若是两个参数a,b，则动画效果则是从属性的a值到b值
// 若是三个参数a,b,c，则则动画效果则是从属性的a值到b值再到c值
// 以此类推
// 至于如何从初始值 过渡到 结束值，同样是由估值器决定，此处ObjectAnimator.ofFloat（）是有系统内置的浮点型估值器FloatEvaluator，同ValueAnimator讲解
anim.setDuration(500);// 设置动画运行的时长
anim.setStartDelay(500);// 设置动画延迟播放时间
anim.setRepeatCount(0);// 设置动画重复播放次数 = 重放次数+1,动画播放次数 = infinite时,动画无限重复
anim.setRepeatMode(ValueAnimator.RESTART);// 设置重复播放动画模式:ValueAnimator.RESTART(默认):正序重放,ValueAnimator.REVERSE:倒序回放
animator.start();  // 启动动画

使用实例：四种基本变换：平移、旋转、缩放&透明度。通过在ObjectAnimator.ofFloat（）的第二个参数String property传入alpha、rotation、translationX 和 scaleY设置改变的属性值。

//动画作用对象是mButton，属性是透明度alpha，效果是常规-全透明-常规
ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "alpha", 1f, 0f, 1f);
//动画作用对象是mButton，属性是旋转rotation，效果是0-360
ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "rotation", 0f, 360f);
//动画作用对象是mButton，属性是X轴平移，效果是从当前位置平移到x=300再平移到初始位置
ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "translationX", curTranslationX, 300,curTranslationX);
//动画作用对象是mButton，属性是X轴缩放，效果是放大到3倍再缩小到初始大小
ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "scaleX", 1f, 3f, 1f);

（3）自定义对象属性实现动画效果 ofFloat()的第二个参数可以传入任意属性值。 ObjectAnimator 类 对 对象属性值 进行改变从而实现动画效果的本质是：通过不断控制 值 的变化，再不断 自动 赋给对象的属性，从而实现动画效果。 而 自动赋给对象的属性的本质是调用该对象属性的set（） & get（）方法进行赋值 所以，ObjectAnimator.ofFloat(Object object, String property, float ....values)的第二个参数传入值的作用是：让ObjectAnimator类根据传入的属性名 去寻找 该对象对应属性名的 set（） & get（）方法，从而进行对象属性值的赋值。而 自动赋给对象的属性的本质是调用该对象属性的set（） & get（）方法进行赋值 所以，ObjectAnimator.ofFloat(Object object, String property, float ....values)的第二个参数传入值的作用是：让ObjectAnimator类根据传入的属性名 去寻找 该对象对应属性名的 set（） & get（）方法，从而进行对象属性值的赋值。 源码分析

ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "rotation", 0f, 360f);
// 其实Button对象中并没有rotation这个属性值
// ObjectAnimator并不是直接对我们传入的属性名进行操作
// 而是根据传入的属性值"rotation" 去寻找对象对应属性名对应的get和set方法，从而通过set（） &  get（）对属性进行赋值

// 因为Button对象中有rotation属性所对应的get & set方法
// 所以传入的rotation属性是有效的
// 所以才能对rotation这个属性进行操作赋值
public void setRotation(float value);
public float getRotation();

// 实际上，这两个方法是由View对象提供的，所以任何继承自View的对象都具备这个属性

自动赋值

// 使用方法
ObjectAnimator animator = ObjectAnimator.ofFloat(Object object, String property, float ....values);
anim.setDuration(500);
animator.start();
// 启动动画，源码分析就直接从start()开始

<--  start()  -->
@Override
public void start() {
    AnimationHandler handler = sAnimationHandler.get();

    if (handler != null) {
        // 判断等待动画（Pending）中是否有和当前动画相同的动画，如果有就把相同的动画给取消掉
        numAnims = handler.mPendingAnimations.size();
        for (int i = numAnims - 1; i >= 0; i--) {
            if (handler.mPendingAnimations.get(i) instanceof ObjectAnimator) {
                ObjectAnimator anim = (ObjectAnimator) handler.mPendingAnimations.get(i);
                if (anim.mAutoCancel && hasSameTargetAndProperties(anim)) {
                    anim.cancel();
                }
            }
        }
      // 判断延迟动画（Delay）中是否有和当前动画相同的动画，如果有就把相同的动画给取消掉
        numAnims = handler.mDelayedAnims.size();
        for (int i = numAnims - 1; i >= 0; i--) {
            if (handler.mDelayedAnims.get(i) instanceof ObjectAnimator) {
                ObjectAnimator anim = (ObjectAnimator) handler.mDelayedAnims.get(i);
                if (anim.mAutoCancel && hasSameTargetAndProperties(anim)) {
                    anim.cancel();
                }
            }
        }
    }

    super.start();
   // 调用父类的start()
   // 因为ObjectAnimator类继承ValueAnimator类，所以调用的是ValueAnimator的star（）
   // 经过层层调用，最终会调用到 自动赋值给对象属性值的方法
   // 下面就直接看该部分的方法
}
<-- 自动赋值给对象属性值的逻辑方法 ->>
// 步骤1：初始化动画值
private void setupValue(Object target, Keyframe kf) {
    if (mProperty != null) {
        kf.setValue(mProperty.get(target));
        // 初始化时，如果属性的初始值没有提供，则调用属性的get（）进行取值
    }
        kf.setValue(mGetter.invoke(target));
    }
}

// 步骤2：更新动画值
// 当动画下一帧来时（即动画更新的时候），setAnimatedValue（）都会被调用
void setAnimatedValue(Object target) {
    if (mProperty != null) {
        mProperty.set(target, getAnimatedValue());
        // 内部调用对象该属性的set（）方法，从而从而将新的属性值设置给对象属性
    }

}

自动赋值的逻辑： 初始化时，如果属性的初始值没有提供，则调用属性的 get（）进行取值； 当 值 变化时，用对象该属性的 set（）方法，从而从而将新的属性值设置给对象属性。

  • ObjectAnimator 类针对的是任意对象 & 任意属性值，并不是单单针对于View对象 如果需要采用ObjectAnimator类实现动画效果，那么需要操作的对象就必须有该属性的set（） & get（）
  • 同理，针对上述另外的三种基本动画效果，View也存在着setRotation()、getRotation()、setTranslationX()、getTranslationX()、setScaleY()、getScaleY()等set（）& get（） 。 实例：一个圆颜色渐变 对于属性动画，其拓展性在于：不局限于系统限定的动画，可以自定义动画，即自定义对象的属性，并通过操作自定义的属性从而实现动画。 那么，该如何自定义属性呢？本质上，就是：
  • 为对象设置需要操作属性的set（） & get（）方法
  • 通过实现TypeEvaluator类从而定义属性变化的逻辑 步骤1：设置对象类属性的set（） & get（）方法 设置对象类属性的set（） & get（）有两种方法：
  • 通过继承原始类，直接给类加上该属性的 get（）& set（），从而实现给对象加上该属性的 get（）& set（）
  • 通过包装原始动画对象，间接给对象加上该属性的 get（）& set（）。即 用一个类来包装原始对象 这里示范第一种方法： MyView2.java
public class MyView2 extends View {
    // 设置需要用到的变量
    public static final float RADIUS = 100f;// 圆的半径 = 100
    private Paint mPaint;// 绘图画笔

    private String color;
    // 设置背景颜色属性

    // 设置背景颜色的get() & set()方法
    public String getColor() {
        return color;
    }

    public void setColor(String color) {
        this.color = color;
        mPaint.setColor(Color.parseColor(color));
        // 将画笔的颜色设置成方法参数传入的颜色
        invalidate();
        // 调用了invalidate()方法,即画笔颜色每次改变都会刷新视图，然后调用onDraw()方法重新绘制圆
        // 而因为每次调用onDraw()方法时画笔的颜色都会改变,所以圆的颜色也会改变
    }


    // 构造方法(初始化画笔)
    public MyView2(Context context, AttributeSet attrs) {
        super(context, attrs);
        // 初始化画笔
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
        mPaint.setColor(Color.BLUE);
    }

    // 复写onDraw()从而实现绘制逻辑
    // 绘制逻辑:先在初始点画圆,通过监听当前坐标值(currentPoint)的变化,每次变化都调用onDraw()重新绘制圆,从而实现圆的平移动画效果
    @Override
    protected void onDraw(Canvas canvas) {
        canvas.drawCircle(500, 500, RADIUS, mPaint);
    }
}

步骤2：在布局文件加入自定义View控件 activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="scut.carson_ho.valueanimator_ofobject.MainActivity">

    <scut.carson_ho.valueanimator_ofobject.MyView2
        android:id="@+id/MyView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
         />
</RelativeLayout>

步骤3：根据需求实现TypeEvaluator接口 此处实现估值器的本质是：实现 颜色过渡的逻辑。 ColorEvaluator.java

public class ColorEvaluator implements TypeEvaluator {
    // 实现TypeEvaluator接口

    private int mCurrentRed;

    private int mCurrentGreen ;

    private int mCurrentBlue ;

    // 复写evaluate（）
    // 在evaluate（）里写入对象动画过渡的逻辑:此处是写颜色过渡的逻辑
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {

        // 获取到颜色的初始值和结束值
        String startColor = (String) startValue;
        String endColor = (String) endValue;

        // 通过字符串截取的方式将初始化颜色分为RGB三个部分，并将RGB的值转换成十进制数字
        // 那么每个颜色的取值范围就是0-255
        int startRed = Integer.parseInt(startColor.substring(1, 3), 16);
        int startGreen = Integer.parseInt(startColor.substring(3, 5), 16);
        int startBlue = Integer.parseInt(startColor.substring(5, 7), 16);

        int endRed = Integer.parseInt(endColor.substring(1, 3), 16);
        int endGreen = Integer.parseInt(endColor.substring(3, 5), 16);
        int endBlue = Integer.parseInt(endColor.substring(5, 7), 16);

        // 将初始化颜色的值定义为当前需要操作的颜色值
            mCurrentRed = startRed;
            mCurrentGreen = startGreen;
            mCurrentBlue = startBlue;


        // 计算初始颜色和结束颜色之间的差值
        // 该差值决定着颜色变化的快慢:初始颜色值和结束颜色值很相近，那么颜色变化就会比较缓慢;否则,变化则很快
        // 具体如何根据差值来决定颜色变化快慢的逻辑写在getCurrentColor()里.
        int redDiff = Math.abs(startRed - endRed);
        int greenDiff = Math.abs(startGreen - endGreen);
        int blueDiff = Math.abs(startBlue - endBlue);
        int colorDiff = redDiff + greenDiff + blueDiff;
        if (mCurrentRed != endRed) {
            mCurrentRed = getCurrentColor(startRed, endRed, colorDiff, 0,
                    fraction);
                    // getCurrentColor()决定如何根据差值来决定颜色变化的快慢 ->>关注1
        } else if (mCurrentGreen != endGreen) {
            mCurrentGreen = getCurrentColor(startGreen, endGreen, colorDiff,
                    redDiff, fraction);
        } else if (mCurrentBlue != endBlue) {
            mCurrentBlue = getCurrentColor(startBlue, endBlue, colorDiff,
                    redDiff + greenDiff, fraction);
        }
        // 将计算出的当前颜色的值组装返回
        String currentColor = "#" + getHexString(mCurrentRed)
                + getHexString(mCurrentGreen) + getHexString(mCurrentBlue);

        // 由于我们计算出的颜色是十进制数字，所以需要转换成十六进制字符串:调用getHexString()->>关注2
        // 最终将RGB颜色拼装起来,并作为最终的结果返回
        return currentColor;
    }


    // 关注1:getCurrentColor()
    // 具体是根据fraction值来计算当前的颜色。

    private int getCurrentColor(int startColor, int endColor, int colorDiff,
                                int offset, float fraction) {
        int currentColor;
        if (startColor > endColor) {
            currentColor = (int) (startColor - (fraction * colorDiff - offset));
            if (currentColor < endColor) {
                currentColor = endColor;
            }
        } else {
            currentColor = (int) (startColor + (fraction * colorDiff - offset));
            if (currentColor > endColor) {
                currentColor = endColor;
            }
        }
        return currentColor;
    }

    // 关注2:将10进制颜色值转换成16进制。
    private String getHexString(int value) {
        String hexString = Integer.toHexString(value);
        if (hexString.length() == 1) {
            hexString = "0" + hexString;
        }
        return hexString;
    }

}

步骤4：调用ObjectAnimator.ofObject（）方法 MainActivity.java

public class MainActivity extends AppCompatActivity {

    MyView2 myView2;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        myView2 = (MyView2) findViewById(R.id.MyView2);
        ObjectAnimator anim = ObjectAnimator.ofObject(myView2, "color", new ColorEvaluator(),
                "#0000FF", "#FF0000");
        // 设置自定义View对象、背景颜色属性值 & 颜色估值器
        // 本质逻辑：
        // 步骤1：根据颜色估值器不断 改变 值
        // 步骤2：调用set（）设置背景颜色的属性值（实际上是通过画笔进行颜色设置）
        // 步骤3：调用invalidate()刷新视图，即调用onDraw（）重新绘制，从而实现动画效果

        anim.setDuration(8000);
        anim.start();
    }
}

效果图 在这里插入图片描述 注：如何手动设置对象类属性的set()&get() ObjectAnimator 类 自动赋给对象的属性 的本质是调用该对象属性的set（） & get（）方法进行赋值。所以，ObjectAnimator.ofFloat(Object object, String property, float ....values)的第二个参数传入值的作用是：让ObjectAnimator类根据传入的属性名 去寻找 该对象对应属性名的 set（） & get（）方法，从而进行对象属性值的赋值。 从上面的原理可知，如果想让对象的属性a的动画生效，属性a需要同时满足下面两个条件： 1、对象必须要提供属性a的set（）方法

a. 如果没传递初始值，那么需要提供get（）方法，因为系统要去拿属性a的初始值 b. 若该条件不满足，程序直接Crash

2、对象提供的 属性a的set（）方法 对 属性a的改变 必须通过某种方法反映出来

a. 如带来ui上的变化 b. 若这条不满足，动画无效，但不会Crash）

比如说：由于View的setWidth（）并不是设置View的宽度，而是设置View的最大宽度和最小宽度的；所以通过setWidth（）无法改变控件的宽度；所以对View视图的width做属性动画没有效果。具体请看下面Button按钮的例子

       Button  mButton = (Button) findViewById(R.id.Button);
        // 创建动画作用对象：此处以Button为例
        // 此Button的宽高设置具体为具体宽度200px

               ObjectAnimator.ofInt(mButton, "width", 500).setDuration(5000).start();
                 // 设置动画的对象

针对上述对象属性的set（）不是设置属性 或 根本没有set（） / get （）的情况应该如何处理？手动设置对象类属性的set（） & get（）。共有两种方法： （1）通过继承原始类，直接给类加上该属性的 get（）& set（），从而实现给对象加上该属性的 get（）& set（） （2）通过包装原始动画对象，间接给对象加上该属性的 get（）& set（）。即 用一个类来包装原始对象 对于第一种方法，在上面的例子已经说明；下面主要讲解第二种方法：通过包装原始动画对象，间接给对象加上该属性的get（）& set（） 本质上是采用了设计模式中的装饰模式，即通过包装类从而扩展对象的功能 还是采用上述 Button 按钮的例子

public class MainActivity extends AppCompatActivity {
    Button mButton;
    ViewWrapper wrapper;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mButton = (Button) findViewById(R.id.Button);
        // 创建动画作用对象：此处以Button为例

        wrapper = new ViewWrapper(mButton);
        // 创建包装类,并传入动画作用的对象

        mButton.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {

                ObjectAnimator.ofInt(wrapper, "width", 500).setDuration(3000).start();
                // 设置动画的对象是包装类的对象
            }
        });

    }
    // 提供ViewWrapper类,用于包装View对象
    // 本例:包装Button对象
    private static class ViewWrapper {
        private View mTarget;

        // 构造方法:传入需要包装的对象
        public ViewWrapper(View target) {
            mTarget = target;
        }

        // 为宽度设置get（） & set（）
        public int getWidth() {
            return mTarget.getLayoutParams().width;
        }

        public void setWidth(int width) {
            mTarget.getLayoutParams().width = width;
            mTarget.requestLayout();
        }

    }

}

效果图： 在这里插入图片描述

3.3 ValueAnimator & ObjectAnimator总结

对比ValueAnimator类 & ObjectAnimator 类，其实二者都属于属性动画，本质上都是一致的：先改变值，然后 赋值 给对象的属性从而实现动画效果。 但二者的区别在于：

  • ValueAnimator 类是先改变值，然后 手动赋值 给对象的属性从而实现动画；是 间接 对对象属性进行操作；本质上是一种 改变 值的操作机制
  • ObjectAnimator类是先改变值，然后 自动赋值 给对象的属性从而实现动画；是 直接 对对象属性进行操作；

可以理解为：ObjectAnimator更加智能、自动化程度更高

4、动画监听

动画适配器AnimatorListenerAdapter进行监听动画的部分时刻，解决实现接口繁琐问题

anim.addListener(new AnimatorListenerAdapter() {
// 向addListener()方法中传入适配器对象AnimatorListenerAdapter()
// 由于AnimatorListenerAdapter中已经实现好每个接口
// 所以这里不实现全部方法也不会报错
    @Override
    public void onAnimationStart(Animator animation) {
    // 如想只想监听动画开始时刻，就只需要单独重写该方法就可以
    }
});

5、应用实例

（1）实现影子特效（安卓自带属性）

常用的属性动画属性值：

translationX、translationY----控制view对象相对其左上角坐标在X、Y轴上偏移的距离 rotation、rotationX、rotationY----控制view对象绕支点进行2D和3D旋转 scaleX、scaleY----控制view对象绕支点进行2D缩放 pivotX、pivotY----控制view对象的支点位置，这个位置一般就是view对象的中心点。围绕这个支点可以进行旋转和缩放处理 x、y----描述view对象在容器中的最终位置，是最初的左上角坐标和translationX、translationY值的累计和 alpha----表示view对象的透明度。默认值是1(完全透明)、0(不透明)

myAnimationView1 = (ImageView) findViewById(R.id.my_animation_view1);
private void ShadowAnimator() {
    //创建ObjectAnimator属性对象，参数为动画要设置的View对象、动画属性、属性值
ObjectAnimator animator1 = ObjectAnimator.ofFloat(myAnimationView1,"alpha",0,1);//渐变
ObjectAnimator animator2 = ObjectAnimator.ofFloat(myAnimationView2,"translationY",0,200F);//上移
ObjectAnimator animator3 = ObjectAnimator.ofFloat(myAnimationView3,"translationY",0,-200F);//下移
ObjectAnimator animator4 = ObjectAnimator.ofFloat(myAnimationView4,"translationX",0,200F);//右移
ObjectAnimator animator5 = ObjectAnimator.ofFloat(myAnimationView5,"translationX",0,-200F);//左移
    AnimatorSet animatorSet = new AnimatorSet();
    animatorSet.setDuration(3000);
    animatorSet.setInterpolator(new BounceInterpolator());//弹跳效果插值器
    animatorSet.playTogether(animator1,animator2,animator3,animator4,animator5);//组合动画共同播放
    animatorSet.start();
}
（2）实现颜色渐变特效（自定义属性实现）
方法1：ValueAnimator和属性动画的监听

为ValueAnimator对象设置动画监听，代码如下所示：valueAnimator.addUpdateListener()，需要传入一个AnimatorUpdateListener对象，一般我们传入的是AnimatorUpdateListener的匿名对象，即：valueAnimator.addUpdateListener(new AnimatorUpdateListener(){...})，需要重写它的onAnimationUpdate()方法，那么上述值的计算逻辑就放在onAnimationUpdate()方法体内；

//6秒内把一个view控件的背景颜色从从红色渐变到蓝色
private void ColorChangeAnimator(final String start,final String end) {
    final ValueAnimator animator = ValueAnimator.ofFloat(0,100f);
    animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator valueAnimator) {
            //获取当前动画的进度值,1~100
            float currentValue = (float) valueAnimator.getAnimatedValue();
            //获取当前动画的百分比,0~1
            float fraction = valueAnimator.getAnimatedFraction();
            //调用evaluateForColor，根据百分比计算出对应的颜色
            String colorResult = evaluateForColor(fraction,start,end);
            //通过Color.parseColor解析字符串颜色值，传给ColorDrawable
            ColorDrawable colorDrawable = new ColorDrawable(Color.parseColor(colorResult));
            myAnimationView1.setBackground(colorDrawable);
            //Android视图机制中在主线程中调用它,用于触发视图的绘制刷新
            myAnimationView1.invalidate();
        }
    });
    animator.setDuration(6*1000);
    animator.start();
}
方法2：重写TypeEvaluator估值器，用来计算属性动画某个时刻的属性值的具体值

（1）自定义Interpolator Interpolator直译过来就是插补器，也译作插值器，直接控制动画的变化速率，这涉及到变化率概念，形象点说就是加速度，可以简单理解为变化的快慢。从上面的继承关系可以清晰的看出来，Interpolator是一个接口，并未提供插值逻辑的具体实现，它的非直接子类有很多，比较常用的有下面四个：

加减速插值器AccelerateDecelerateInterpolator； 线性插值器LinearInterpolator； 加速插值器AccelerateInterpolator； 减速插值器DecelerateInterpolator；

当你没有为动画设置插值器时，系统默认会帮你设置加减速插值器AccelerateDecelerateInterpolator （2）自定义TypeEvaluator

public class PositionEvaluator implements TypeEvaluator {
    // 创建PositionView对象，用来调用createPoint()方法创建当前PositionPoint对象
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {
        // 将startValue，endValue强转成PositionPoint对象
        PositionPoint point_1 = (PositionPoint) startValue;
        // 获取起始点Y坐标
        float currentY = point_1.getY();
        // 调用forCurrentX()方法计算X坐标
        float x = forCurrentX(fraction);
        // 调用forCurrentY()方法计算Y坐标
        float y = forCurrentY(fraction, currentY);
        return new PositionPoint(x,y);
    }
    /**
     * 计算Y坐标
     */
    private float forCurrentY(float fraction, float currentY) {
        float resultY = currentY;
        if (fraction != 0f) {
            resultY = fraction * 400f + 20f;
        }
        return resultY;
    }
    /**
     * 计算X坐标
     */
    private float forCurrentX(float fraction) {
        float range = 120f;// 振幅
        float resultX = 160f + (float) Math.sin((6 * fraction) * Math.PI) * range;// 周期为3，故为6fraction
        return resultX;
    }
}

ValueAnimator animator1 = ValueAnimator.ofObject(
        new PositionEvaluator(),
        new PositionPoint(RADIUS, RADIUS),
        new PositionPoint(getWidth() - RADIUS, getHeight() - RADIUS));
animator1.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
        currentPoint = (PositionPoint) animation.getAnimatedValue();
        invalidate();
    }
});

6、属性动画主要使用类

在这里插入图片描述

（3）View动画与属性动画对比

视图动画缺点：

  • 作用对象局限：View 即补间动画 只能够作用在视图View上，即只可以对一个Button、TextView、甚至是LinearLayout、或者其它继承自View的组件进行动画操作，但无法对非View的对象进行动画操作。 有些情况下的动画效果只是视图的某个属性 & 对象而不是整个视图；如，现需要实现视图的颜色动态变化，那么就需要操作视图的颜色属性从而实现动画效果，而不是针对整个视图进行动画操作
  • 没有改变View的属性，只改变视觉效果 补间动画只是改变了View的视觉效果，而不会真正去改变View的属性。如，将屏幕左上角的按钮 通过补间动画 移动到屏幕的右下角，点击当前按钮位置（屏幕右下角）是没有效果的，因为实际上按钮还是停留在屏幕左上角，补间动画只是将这个按钮绘制到屏幕右下角，改变了视觉效果而已。
  • 动画效果单一 补间动画只能实现平移、旋转、缩放 & 透明度这些简单的动画需求一旦遇到相对复杂的动画效果，即超出了上述4种动画效果，那么补间动画则无法实现。功能和可扩展性具有局限性。

属性动画优点： 属性动画是在Android3.0（API 11）后才提供的一种全新动画模式。

  • 作用对象是任何一个Object对象 也就是说我们完全可以给任意Object对象设置属性动画，而这个对象可以不是一个View组件，也不管这个对象是否是可见的，而视图动画的作用对象只能是一个View对象，这是最大的不同；
  • 实际改变了View对象的属性 视图动画的一个致命缺陷就是，通过视图动画将一个View对象（比如一个TextView，Button）位置改编后，该对象的触摸事件的焦点依然在原位置，属性动画就很好的解决了这一缺陷；
  • 功能与可扩展性强
  • 可以控制动画执行过程中的任意时刻的任意属性值 视图动画从本质上来说是一种补间动画，他只对动画的起始值和结束值进行赋值，属性动画就提供了很好地解决方案，就是自定义估值器控制动画执行过程中的属性值

视图动画优点：

  • 当我们把动画的repeatCount设置为无限循环时，如果在Activity退出时没有及时将动画停止，属性动画会导致Activity无法释放而导致内存泄漏，而补间动画却没有问题。因此，使用属性动画时切记在Activity执行 onStop 方法时顺便将动画停止。
  • xml 文件实现的补间动画，复用率极高。在Activity切换，窗口弹出时等情景中有着很好的效果。

（4）插值器与估值器

4.1插值器

（1）简介

定义：一个接口。 作用：设置 属性值 从初始值过渡到结束值 的变化规律，如匀速、加速 & 减速 等等，即确定了 动画效果变化的模式，如匀速变化、加速变化 等等。

（2）应用场景

实现非线性运动的动画效果。

（3）系统内置插值器类型
作用资源ID对应Java类
动画加速进行@android:anim/accelerate_interpolatorAccelerateInterpolator
先加速再减速@android:anim/accelerate_decelerate_interpolatorAccelerateDecelerateInterpolator
弹球效果@android:anim/bounce_interpolatorBounceInterpolator
周期运动@android:anim/cycle_interpolatorCycleInterpolator
减速@android:anim/decelerate_interpolatorDecelerateInterpolator
匀速@android:anim/linear_interpolatorLinearInterpolator
系统默认的插值器是AccelerateDecelerateInterpolator，即先加速后减速
（4）自定义插值器

本质：根据动画的进度（0%-100%）计算出当前属性值改变的百分比 具体使用：自定义插值器需要实现 Interpolator / TimeInterpolator接口 & 复写getInterpolation（） 补间动画 实现 Interpolator接口；属性动画实现TimeInterpolator接口；TimeInterpolator接口是属性动画中新增的，用于兼容Interpolator接口，这使得所有过去的Interpolator实现类都可以直接在属性动画使用。

// Interpolator接口
public interface Interpolator {

    // 内部只有一个方法
     float getInterpolation(float input) {
         // 参数说明
         // input值值变化范围是0-1，且随着动画进度（0% - 100% ）均匀变化
        // 即动画开始时，input值 = 0；动画结束时input = 1
        // 而中间的值则是随着动画的进度（0% - 100%）在0到1之间均匀增加

      ...// 插值器的计算逻辑

      return xxx；
      // 返回的值就是用于估值器继续计算的fraction值，下面会详细说明
    }

// TimeInterpolator接口
// 同上
public interface TimeInterpolator {

    float getInterpolation(float input);

}

系统内置插值器源码：匀速插值器LinearInterpolator、先加速再减速插值器AccelerateDecelerateInterpolator

// 匀速差值器：LinearInterpolator
@HasNativeInterpolator
public class LinearInterpolator extends BaseInterpolator implements NativeInterpolatorFactory {
   // 仅贴出关键代码
  ...
    public float getInterpolation(float input) {
        return input;
        // 没有对input值进行任何逻辑处理，直接返回
        // 即input值 = fraction值
        // 因为input值是匀速增加的，因此fraction值也是匀速增加的，所以动画的运动情况也是匀速的，所以是匀速插值器
    }


// 先加速再减速 差值器：AccelerateDecelerateInterpolator
@HasNativeInterpolator
public class AccelerateDecelerateInterpolator implements Interpolator, NativeInterpolatorFactory {
      // 仅贴出关键代码
  ...
    public float getInterpolation(float input) {
        return (float)(Math.cos((input + 1) * Math.PI) / 2.0f) + 0.5f;
        // input的运算逻辑如下：
        // 使用了余弦函数，因input的取值范围是0到1，那么cos函数中的取值范围就是π到2π。
        // 而cos(π)的结果是-1，cos(2π)的结果是1
        // 所以该值除以2加上0.5后，getInterpolation()方法最终返回的结果值还是在0到1之间。只不过经过了余弦运算之后，最终的结果不再是匀速增加的了，而是经历了一个先加速后减速的过程
        // 所以最终，fraction值 = 运算后的值 = 先加速后减速
        // 所以该差值器是先加速再减速的
    }
    }

自定义插值器的关键在于：对input值 根据动画的进度（0%-100%）通过逻辑计算 计算出当前属性值改变的百分比。（input取值从0~1）

（5）实例

效果：写一个自定义Interpolator：先减速后加速 步骤1：根据需求实现Interpolator接口 DecelerateAccelerateInterpolator.java

public class DecelerateAccelerateInterpolator implements TimeInterpolator {

    @Override
    public float getInterpolation(float input) {
        float result;
        if (input <= 0.5) {
            result = (float) (Math.sin(Math.PI * input)) / 2;
            // 使用正弦函数来实现先减速后加速的功能，逻辑如下：
            // 因为正弦函数初始弧度变化值非常大，刚好和余弦函数是相反的
            // 随着弧度的增加，正弦函数的变化值也会逐渐变小，这样也就实现了减速的效果。
            // 当弧度大于π/2之后，整个过程相反了过来，现在正弦函数的弧度变化值非常小，渐渐随着弧度继续增加，变化值越来越大，弧度到π时结束，这样从0过度到π，也就实现了先减速后加速的效果
        } else {
            result = (float) (2 - Math.sin(Math.PI * input)) / 2;
        }
        return result;
        // 返回的result值 = 随着动画进度呈先减速后加速的变化趋势
    }
}

步骤2：设置插值器 MainActivity.java

 mButton = (Button) findViewById(R.id.Button);
        // 创建动画作用对象：此处以Button为例

        float curTranslationX = mButton.getTranslationX();
        // 获得当前按钮的位置

        ObjectAnimator animator = ObjectAnimator.ofFloat(mButton, "translationX", curTranslationX, 300,curTranslationX);
        // 创建动画对象 & 设置动画效果
        // 表示的是:
        // 动画作用对象是mButton
        // 动画作用的对象的属性是X轴平移
        // 动画效果是:从当前位置平移到 x=1500 再平移到初始位置
        animator.setDuration(5000);
        animator.setInterpolator(new DecelerateAccelerateInterpolator());
        // 设置插值器
        animator.start();
        // 启动动画

4.2估值器

（1）简介

设置属性值从初始值过渡到结束值的变化具体数值的一个接口，用于决定值的变化规律（如匀速、加速等），是属性动画特有的属性。

（2）应用场景

协助插值器实现非线性运动的动画效果。

（3）系统内置估值器类型
插值器说明
IntEvaluator以整型的形式从初始值 - 结束值 进行过渡
FloatEvaluator以浮点型的形式从初始值 - 结束值 进行过渡
ArgbEvaluator以Argb类型的形式从初始值 - 结束值 进行过渡
（4）自定义估值器

本质：根据 插值器计算出当前属性值改变的百分比 & 初始值 & 结束值 来计算 当前属性具体的数值

如：动画进行了50%（初始值=100，结束值=200），那么匀速插值器计算出了当前属性值改变的百分比是50%，那么估值器则负责计算当前属性值 = 100 + （200-100）x50% =150.

具体使用：自定义估值器需要实现 TypeEvaluator接口 & 复写evaluate()

public interface TypeEvaluator {

    public Object evaluate(float fraction, Object startValue, Object endValue) {
// 参数说明
// fraction：插值器getInterpolation（）的返回值
// startValue：动画的初始值
// endValue：动画的结束值

        ....// 估值器的计算逻辑

        return xxx；
        // 赋给动画属性的具体数值
        // 使用反射机制改变属性变化

// 特别注意
// 那么插值器的input值 和 估值器fraction有什么关系呢？
// 答：input的值决定了fraction的值：input值经过计算后传入到插值器的getInterpolation（），然后通过实现getInterpolation（）中的逻辑算法，根据input值来计算出一个返回值，而这个返回值就是fraction了
    }
}

在学习自定义插值器前，我们先来看一个已经实现好的系统内置差值器：浮点型插值器：FloatEvaluator

public class FloatEvaluator implements TypeEvaluator {
// FloatEvaluator实现了TypeEvaluator接口

// 重写evaluate()
    public Object evaluate(float fraction, Object startValue, Object endValue) {
// 参数说明
// fraction：表示动画完成度（根据它来计算当前动画的值）
// startValue、endValue：动画的初始值和结束值
        float startFloat = ((Number) startValue).floatValue();

        return startFloat + fraction * (((Number) endValue).floatValue() - startFloat);
        // 初始值 过渡 到结束值 的算法是：
        // 1. 用结束值减去初始值，算出它们之间的差值
        // 2. 用上述差值乘以fraction系数
        // 3. 再加上初始值，就得到当前动画的值
    }
}

属性动画中的ValueAnimator.ofInt（） & ValueAnimator.ofFloat（）都具备系统内置的估值器，即FloatEvaluator & IntEvaluator 即系统已经默认实现了 如何从初始值 过渡到 结束值 的逻辑 但对于ValueAnimator.ofObject（），从上面的工作原理可以看出并没有系统默认实现，因为对对象的动画操作复杂 & 多样，系统无法知道如何从初始对象过度到结束对象 因此，对于ValueAnimator.ofObject（），我们需自定义估值器（TypeEvaluator）来告知系统如何进行从 初始对象 过渡到 结束对象的逻辑 自定义实现的逻辑如下

// 实现TypeEvaluator接口
public class ObjectEvaluator implements TypeEvaluator{

// 复写evaluate（）
// 在evaluate（）里写入对象动画过渡的逻辑
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {
        // 参数说明
        // fraction：表示动画完成度（根据它来计算当前动画的值）
        // startValue、endValue：动画的初始值和结束值

        ... // 写入对象动画过渡的逻辑

        return value;
        // 返回对象动画过渡的逻辑计算后的值
    }
（5）实例

自定义TypeEvaluator接口并通过ValueAnimator.ofObject（）实现动画效果。实现的动画效果：一个圆从一个点 移动到 另外一个点 实现TypeEvaluator接口的目的是自定义如何 从初始点坐标 过渡 到结束点坐标；本例实现的是一个从左上角到右下角的坐标过渡逻辑。

PointEvaluator.java
// 实现TypeEvaluator接口
public class PointEvaluator implements TypeEvaluator {

    // 复写evaluate（）
    // 在evaluate（）里写入对象动画过渡的逻辑
    @Override
    public Object evaluate(float fraction, Object startValue, Object endValue) {

        // 将动画初始值startValue 和 动画结束值endValue 强制类型转换成Point对象
        Point startPoint = (Point) startValue;
        Point endPoint = (Point) endValue;

        // 根据fraction来计算当前动画的x和y的值
        float x = startPoint.getX() + fraction * (endPoint.getX() - startPoint.getX());
        float y = startPoint.getY() + fraction * (endPoint.getY() - startPoint.getY());

        // 将计算后的坐标封装到一个新的Point对象中并返回
        Point point = new Point(x, y);
        return point;
    }

}

（七）Android事件分发机制

1、什么叫事件分发机制

Android上面的View是树形结构，View可能会重叠在一起，当我们点击的地方有多个View都可以响应的时候，这个点击事件应该给谁呢？为了解决这个问题，就有了事件分发机制。 事件分发是：当发生了一个事件时，在屏幕上找到一个合适的控件来处理这个事件的过程。 其实事件分发的本质将点击屏幕产生的MotionEvent对象传递到某个具体的View然后处理消耗这个事件的整个过程。

2、常见事件

当用户点击屏幕里View或者ViewGroup的时候，将会产生一个事件对象，这个事件对象就是MotionEvent对象，这个对象记录了事件的类型，触摸的位置，以及触摸的时间等。MotionEvent里面定义了事件的类型，其实很容易理解，因为用户可以在屏幕触摸，滑动，离开屏幕动作，分别对应MotionEvent.ACTION_DOWN，MotionEvent.ACTION_MOVE，MotionEvent.ACTION_UP；

ACTION_DOWN：手指 初次接触到屏幕 时触发。 ACTION_MOVE：手指 在屏幕上滑动 时触发，会会多次触发。 ACTION_UP：手指 离开屏幕 时触发。 ACTION_CANCEL：事件 被上层拦截 时触发。

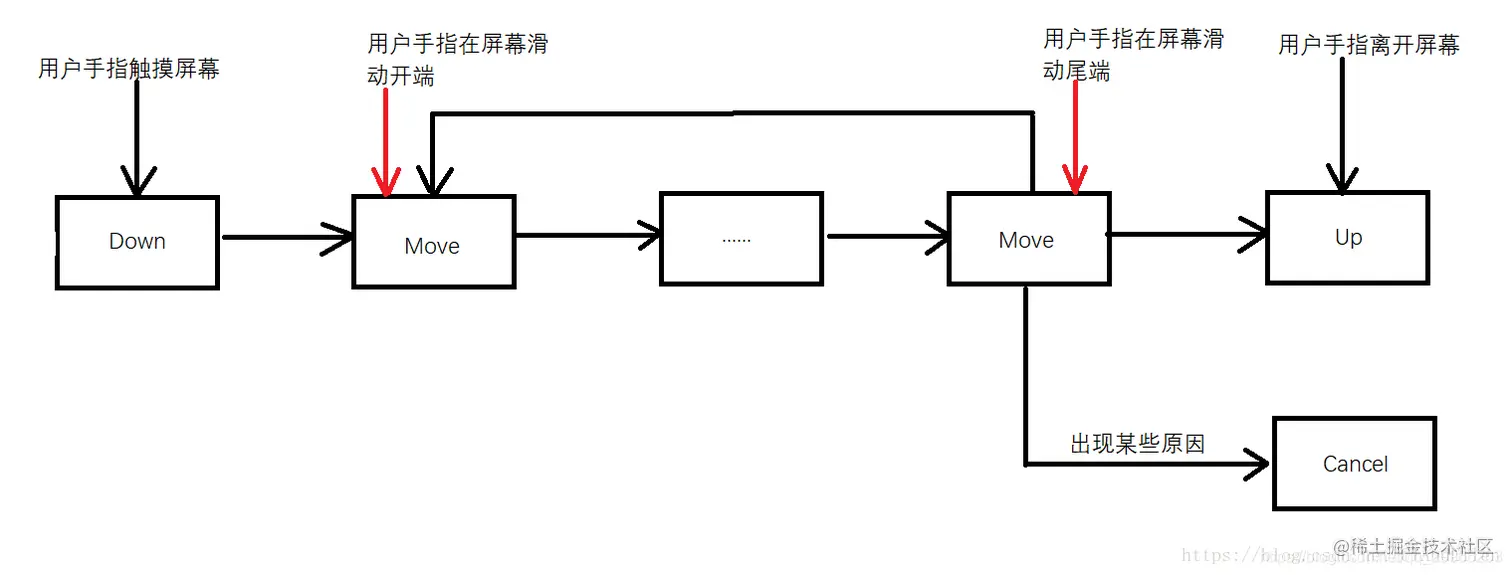

因此用户在触摸屏幕到离开屏幕会产生一系列事件，ACTION _ DOWN->ACTION _ MOVE(0个或者多个)->ACTION _ UP，那么ACTION _ CANCEL事件是怎么回事呢？请看下面的图你就懂的更彻底了： 在这里插入图片描述 cancel的理解： 当控件收到前驱事件（什么叫前驱事件？一个从DOWN一直到UP的所有事件组合称为完整的手势，中间的任意一次事件对于下一个事件而言就是它的前驱事件）之后，后面的事件如果被父控件拦截，那么当前控件就会收到一个CANCEL事件，并且把这个事件会传递给它的子事件。（注意：这里如果在控件的onInterceptTouchEvent中拦截掉CANCEL事件是无效的，它仍然会把这个事件传给它的子控件）之后这个手势所有的事件将全部拦截，也就是说这个事件对于当前控件和它的子控件而言已经结束了。   简单的理解产生Cancel事件的条件就是： 父View收到ACTION_DOWN，如果没有拦截事件，则ACTION_DOWN前驱事件被子视图接收，父视图后续事件会发送到子View。 此时如果在父View中拦截ACTION_UP或ACTION_MOVE，在第一次父视图拦截消息的瞬间，父视图指定子视图不接受后续消息了，同时子视图会收到ACTION_CANCEL事件。   来个例子,我们知道ViewPager如何用户在A页滑动到B页，滑动到不及一半的位置，那么ViewPager就会给用户回退到A页，这是ViewPager的Cancel事件处理的。 ViewPager的onTouchEvent对ACTION_CANCEL的处理：

case MotionEvent.ACTION_CANCEL:
      if (mIsBeingDragged) {
          scrollToItem(mCurItem, true, 0, false);
          mActivePointerId = INVALID_POINTER;
          endDrag();
          needsInvalidate = mLeftEdge.onRelease() | mRightEdge.onRelease();
      }
      break;

  拿ViewPager来说，在ScrollView包含ViewPager的情况下，对ViewPager做左右滑动，滑到一页的一半时往上下滑，ViewPager收到MotionEvent.ACTION_CANCEL后就能够回到先前那一页，而不是停在中间。

3、Android事件分发方法

（1）dispatchTouchEvent 用来进行事件的分发。如果事件能够传递给当前View,那么此方法一定会被调用，返回结果受当前View的onTouchEvent和下级的dispatchTouchEvent方法影响，表示是否消耗此事件。 （2）onInterceptTouchEvent 在上述方法dispatchTouchEvent内部调用，用来判断是否拦截某个事件，返回结果表示是否拦截当前事件。如果当前View拦截了某个事件，则交给onTouchEvent继续处理。并且同一个事件序列当中，此方法不会被再次调用。 （3）onTouchEvent 同样也会在dispatchTouchEvent内部调用，用来处理Touch事件，返回结果表示是否消耗当前事件，如果不消耗，则在同一个事件序列中，当前View无法再次接收到事件。

Android事件分发由三个方法完成：

// 父View调用dispatchTouchEvent()开始分发事件
public boolean dispatchTouchEvent(MotionEvent event){
    boolean consume = false;
    // 父View决定是否拦截事件
    if(onInterceptTouchEvent(event)){
        // 父View调用onTouchEvent(event)消费事件，如果该方法返回true，表示
        // 该View消费了该事件，后续该事件序列的事件（Down、Move、Up）将不会在传递
        // 该其他View。
        consume = onTouchEvent(event);
    }else{
        // 调用子View的dispatchTouchEvent(event)方法继续分发事件
        consume = child.dispatchTouchEvent(event);
    }
    return consume;
}

通过上述伪代码，我们可以得知点击事件的传递规则：对于一个根ViewGroup而言，点击事件产生后，首先会传递给它，这时它的dispatchTouch就会被调用，如果这个ViewGroup的onInterceptTouchEvent方法返回true就表示它要拦截当前的事件，接着事件就会交给这个ViewGroup处理，即它的onTouch方法就会被调用；如果这个ViewGroup的onInterceptTouchEvent方法返回false就表示它不拦截当前事件，这时当前事件就会继续传递给它的子元素，接着子元素的dispatchTouchEvent方法就会被调用，如此直到事件被最终处理。

当一个View需要处理事件时，如果它设置了OnTouchListener,那么OnTouchListener中的onTouch方法会被回调。这时事件处理还要看onTouch的返回值，如果返回false,则当前View的onTouchEvent方法会被调用;如果返回true,那么当前View的onTouchEvent方法不会被调用。由此可见，给View设置的onTouchListener的优先级比onTouchEvent要高。在onTouchEvent方法中，如果当前设置的有onClickListener，那么它的onClick方法会被调用。可以看出，平时我们常用的OnClickListener,其优先级最低，即处于事件传递的尾端。

当一个点击事件产生后，它的传递过程遵循如下顺序：Activity–>Window–>View,即事件总数先传递给Activity,Activity再传递给Window,最后Window再传递给顶级View,顶级View接收到事件后，就会按照事件分发机制去分发事件。考虑一种情况，如果一个View的onTouchEvent返回false,那么它的父容器的onTouchEvent将会被调用，依次类推。如果所有的元素都不处理这个事件，那么这个事件将会最终传递给Activity处理， 即Activity的onTouchEvent方法会被调用。这个过程其实很好理解，我们可以换一种思路，假设点击事件是一个难题，这个难题最终被上级领导分给了一个程序员去处理（这是事件分发过程），结果这个程序员搞不定（onTouchEvent返回了false）,现在该怎么办呢？难题必须要解决，那就只能交给水平更高的上级解决（上级的onTouchEvent被调用），如果上级再搞不定，那就只能交给上级的上级去解决，就这样难题一层层地向上抛，这是公司内部一种常见的处理问题的过程。

4、屏幕控件

（1）布局结构

<com.xyl.touchevent.test.RootView>
<com.xyl.touchevent.test.ViewGroupA>
<com.xyl.touchevent.test.View1/>
</com.xyl.touchevent.test.ViewGroupA>
<com.xyl.touchevent.test.View2/>
</com.xyl.touchevent.test.RootView>

（2）View树 在这里插入图片描述

5、事件分发流程

在如上图View的树形结构中，事件发生时，最先由Activity接收，然后再一层层的向下层传递，直到找到合适的处理控件。大致如下： ACTIVITY －> PHONEWINDOW －> DECORVIEW －> VIEWGROUP －> … －> VIEW 但是如果事件传递到最后的View还是没有找到合适的View消费事件，那么事件就会向相反的方向传递，最终传递给Activity，如果最后 Activity 也没有处理，本次事件才会被抛弃: ACTIVITY <－ PHONEWINDOW <－ DECORVIEW <－ VIEWGROUP <－ … <－ VIEW

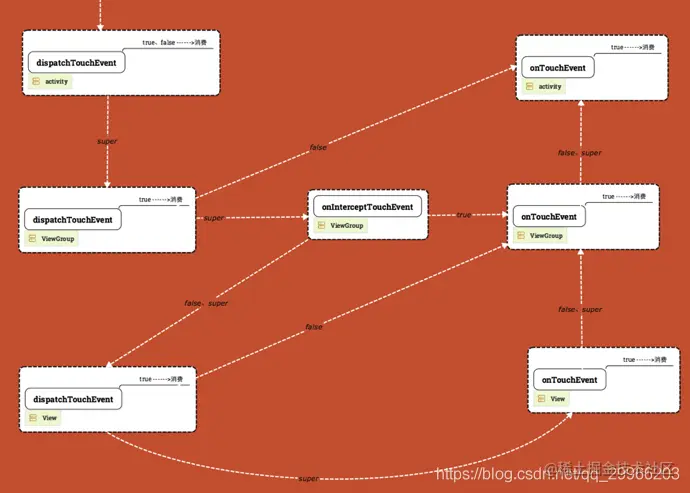

6、Android中事件具体分发流程

在这里插入图片描述

7、总结

（1）对于 dispatchTouchEvent，onTouchEvent，return true是终结事件传递。return false 是回溯到父View的onTouchEvent方法。 （2）ViewGroup 想把自己分发给自己的onTouchEvent，需要拦截器onInterceptTouchEvent方法return true 把事件拦截下来。ViewGroup 的拦截器onInterceptTouchEvent 默认是不拦截的，所以return super.onInterceptTouchEvent()=return false； （3）View 没有拦截器，为了让View可以把事件分发给自己的onTouchEvent，View的dispatchTouchEvent默认实现（super）就是把事件分发给自己的onTouchEvent。 （4）View和ViewGroup相关事件分发回调方法：

  • 【dispatchTouchEvent】（View&&ViewGroup） 事件分发，那么这个事件可能分发出去的四个目标（注：------> 后面代表事件目标需要怎么做。） 1、 自己消费，终结传递。------->return true ； 2、 给自己的onTouchEvent处理-------> 调用super.dispatchTouchEvent()系统默认会去调用 onInterceptTouchEvent，在onInterceptTouchEvent return true就会去把事件分给自己的onTouchEvent处理。 3、 传给子View------>调用super.dispatchTouchEvent()默认实现会去调用 onInterceptTouchEvent 在onInterceptTouchEvent return false，就会把事件传给子类。 4、 不传给子View，事件终止往下传递，事件开始回溯，从父View的onTouchEvent开始事件从下到上回归执行每个控件的onTouchEvent------->return false； 注： 由于View没有子View所以不需要onInterceptTouchEvent 来控件是否把事件传递给子View还是拦截，所以View的事件分发调用super.dispatchTouchEvent()的时候默认把事件传给自己的onTouchEvent处理（相当于拦截），对比ViewGroup的dispatchTouchEvent 事件分发，View的事件分发没有上面提到的4个目标的第3点。
  • 【onTouchEvent】（View&&ViewGroup） 事件处理的，那么这个事件只能有两个处理方式： 1、自己消费掉，事件终结，不再传给谁----->return true; 2、继续从下往上传，不消费事件，让父View也能收到到这个事件----->return false;View的默认实现是不消费的。所以super==false。
  • 【onInterceptTouchEvent】（ViewGroup） 对于事件有两种情况： 1、拦截下来，给自己的onTouchEvent处理--->return true; 2、不拦截，把事件往下传给子View---->return false,ViewGroup默认是不拦截的，所以super==false；

8、几点注意

（1）同一见事件序列是从手指接触屏幕的那一刻起，到手指离开屏幕的那一刻结束，在这个过程中所产生的一系列事件，这个事件的序列以down开始，中间含有数量不定的move事件，最终以up事件结束。 （2）正常情况下，一个事件序列只能被一个View拦截且消耗。这一条的原因可以参考（3），因为一旦一个元素拦截了某个事件，那么同一个事件序列的所有事件都会直接交给它处理，因此同一个事件序列中的事件不能分别由两个View同时处理，但是通过特殊手段可以做到，比如一个View将本该自己处理的事件通过onTouchEvent强行传递给其他View处理。 （3）某个View一旦决定拦截，那么这个事件序列都只能由它来处理（如果事件序列能够传递给它的话），并且它的onInterceptTouchEvent不会被调用。这条也很好理解，就是说当一个View决定拦截一个事件后，那么系统会把同一个事件序列内的其他方法都直接交给它来处理，因此就不用再调用这个View的onInterceptTouchEvent去询问它是否拦截了。 （4）某个View一旦开始处理事件，如果它不消耗ACTION_DOWN事件（onTouchEvent返回了false），那么同一件序列中的其他事件都不会再交给它处理，并且事件 将重新交由它的父元素去处理，即父元素的onTouchEvent会被调用。意思就是事件一旦交给一个View处理，那么它就必须消耗掉，否则同一事件序列中剩下的事件就不再交给它处理了，这就好比上级交给程序员一件事，如果这件事没有处理好，短时间内上级就不敢再把事件交给这个程序员做了，二者是类似的道理。 （5）如果View不消耗ACTION_DOWN以外的事件，那么这个点击事件会消失，此时父元素的onTouchEvent并不会调用，并且当前View可以持续收到后续的事件，最终这些消失的点击事件会传递给Activity处理。 （6）ViewGroup默认不拦截任何事件。Android源码中ViewGroup的onInterceptTouchEvent方法默认返回false。 （7）View没有onInterceptTouchEvent方法，一旦点击事件传递给它，那么它的onTouchEvent方法就会被调用。 （8）View的onTouchEvent默认都会消耗事件（返回true）,除非它是不可点击的（clickable和longClickable同时为false）。View的longClickable属性默认为false，clickable属性要分情况，比如Button的clickable属性默认为true,而TextView的clickable属性默认为false。 （9）View的enable属性不影响onTouchEvent的默认返回值。哪怕一个View是disable状态的，只要它的clickable或者longClickable有一个为true,那么它的onTouchEvent就返回true。 （10）onClick会发生的前提是当前View是可点击的，并且它接收到了down和up事件。 （11）事件传递过程是由外向内的，即事件总是先传递给父元素，然后再由父元素分发给子View,通过requestDisallowInterTouchEvent方法可以在子元素中干预父元素的事件分发过程，但是ACTION_DOWN事件除外。

9、事件分发中的onTouch 和onTouchEvent 有什么区别，又该如何使用？

（1）重写onTouchEvent重写onTouchEvent()处理ACTION_MOVE/DOWN/UP事件

public class TestButton extends Button {
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        boolean value = super.onTouchEvent(event);
        System.out.println("super.onTouchEvent: " + value+ " event: " + event.getAction());
        return value;
    }

（2）实现onTouchListener接口重写onTouch（）处理ACTION_MOVE/DOWN/UP事件

class OnTouchListenerTest implements View.OnTouchListener{
    @Override
    public boolean onTouch(View v, MotionEvent event) {
        return false;
    }
}

TestButton b = (TestButton)findViewById(R.id.button);
OnTouchListenerTest listener = new OnTouchListenerTest();
b.setOnTouchListener(listener);

（3）onTouchEvent与onTouch监听区别 1、源码对于View中dispatchTouchEvent实现

  public boolean dispatchTouchEvent(MotionEvent event){
... ...
      if(onFilterTouchEventForSecurity(event)){
          ListenerInfo li = mListenerInfo;
          if(li != null && li.mOnTouchListener != null && (mViewFlags & ENABLED_MASK) == ENABLED
                  && li.mOnTouchListener.onTouch(this, event)) {
              return true;
          }
          if(onTouchEvent(event)){
              return true;
          }
      }
... ...
      return false;
  }

2、总结 （1）onTouchListener的onTouch方法优先级比onTouchEvent高，会先触发。 （2）假如onTouch方法返回false会接着触发onTouchEvent，反之onTouchEvent方法不会被调用。 （3）控件内置诸如click事件的实现等等都基于onTouchEvent，假如onTouch返回true，这些事件将不会被触发。

（八）View的刷新机制

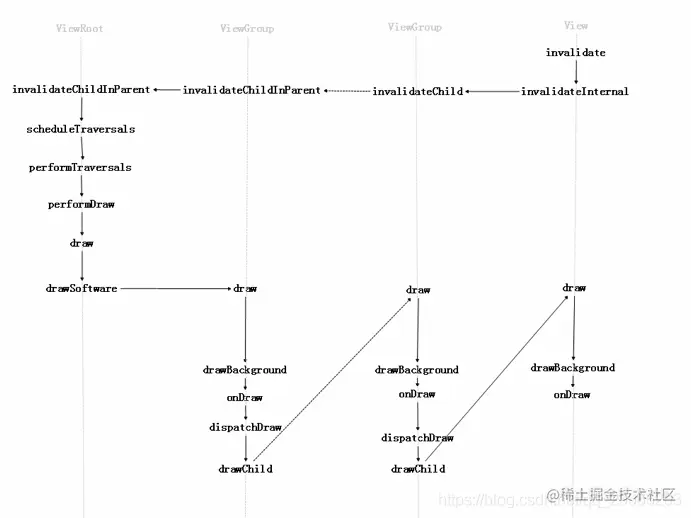

1、invalidate（）流程图

在这里插入图片描述 invalidate主要给需要重绘的视图添加DIRTY标记，并通过不断回溯父视图做矩形运算求得真正需要绘制的区域，并最终保存在ViewRoot中的mDirty变量中，最后调用scheduleTraversals发起重绘请求，scheduleTraversals会发送一个异步消息，最终调用performTraversals()执行重绘（performTraversals（）遍历所有相关联的 View ，触发它们的 onDraw 方法进行绘制）

2、源码分析

1、子View需要刷新时，调用invalidate，通知父View完成——首先找到自己父View(View的成员变量mParent记录自己的父View)，然后将AttachInfo中保存的信息告诉父View刷新自己。

void invalidate(boolean invalidateCache) {
    final AttachInfo ai = mAttachInfo;//AttachInfo是在View第一次attach到Window时，ViewRoot传给自己的子View的
    final ViewParent p = mParent;//父View
    //对于开启硬件加速的应用程序，则调用父视图的invalidateChild函数绘制整个区域，
    // 否则只绘制dirty区域（r变量所指的区域），这是一个向上回溯的过程，每一层的父View都将自己的显示区域与传入的刷新Rect做交集。
    if (!HardwareRenderer.RENDER_DIRTY_REGIONS) {
        if (p != null && ai != null && ai.mHardwareAccelerated) {
            p.invalidateChild(this, null);
            return;
        }
    }
    if (p != null && ai != null) {
        final Rect r = ai.mTmpInvalRect;
        r.set(0, 0, mRight - mLeft, mBottom - mTop);
        p.invalidateChild(this, r);
    }
}

2、在invalidate中，调用父View的invalidateChild，这是一个从第向上回溯的过程，每一层的父View都将自己的显示区域与传入的刷新Rect做交集。

   public final void invalidateChild(View child, final Rect dirty) {
        ViewParent parent = this;

        final AttachInfo attachInfo = mAttachInfo;
        if (attachInfo != null) {
            final int[] location = attachInfo.mInvalidateChildLocation;
            // 需要刷新的子View的位置
            location[CHILD_LEFT_INDEX] = child.mLeft;
            location[CHILD_TOP_INDEX] = child.mTop;

            do {
                //不断的将子视图的dirty区域与父视图做运算来确定最终要重绘的dirty区域，
                // 最终循环到ViewRoot（ViewRoot的parent为null）为止，并将dirty区域保存到ViewRoot的mDirty变量中
...
                parent = parent.invalidateChildInParent(location, dirty);
            } while (parent != null);
        }
    }
    public ViewParent invalidateChildInParent(final int[] location, final Rect dirty) {
    //运算，计算最终需要重绘的dirty区域
        ...
    }

3、向上回溯的过程直到ViewRoot那里结束，由ViewRoot对这个最终的刷新区域重新绘制performTraversals。

public void invalidateChild(View child, Rect dirty) {
    scheduleTraversals();
}

3、invalidate和postInvalidate

1、Invalidate()方法不能放在线程中，所以需要把Invalidate()方法放在Handler中。在MyThread中只需要在规定时间内发送一个Message给handler，当Handler接收到消息就调用Invalidate()方法。postInvalidate()方法就可以放在线程中做处理，就不需要Handler（postInvalidate 最终通过 Handler 切换到主线程，调用 invalidate） 2、Invalidate()方法和postInvalidate()都可以在主线程中调用而刷新视图。

avatar
文章
阅读
粉丝
