第四章 自定义组件、动画
（一）View体系
（1）View简介

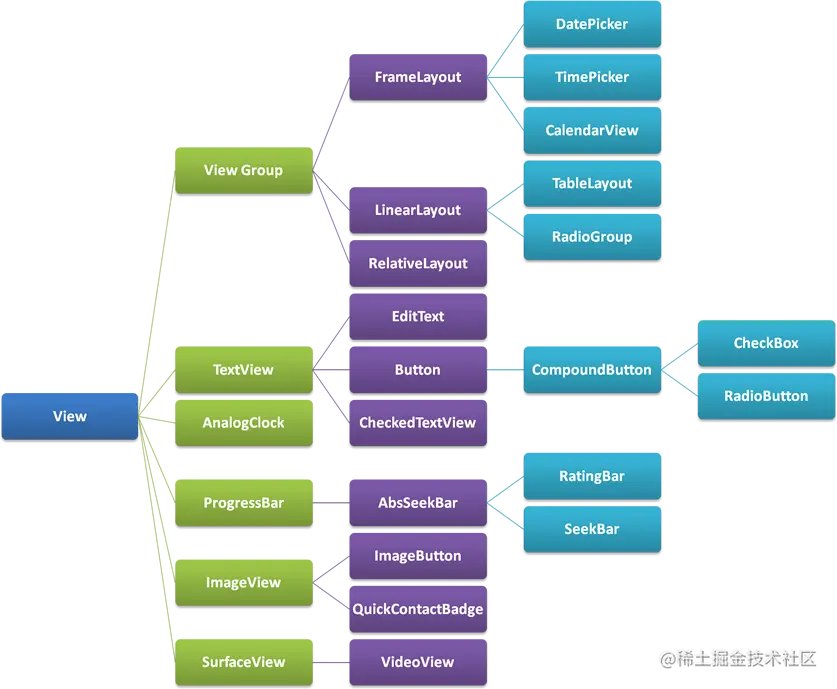

View是Android所有控件的基类，同时ViewGroup也是继承自View。我们常用的这些控件都是继承于View。
（2）Android坐标系
Android中有两种坐标系，分别为Android坐标系和视图坐标系，首先我们先来看看Android坐标系。

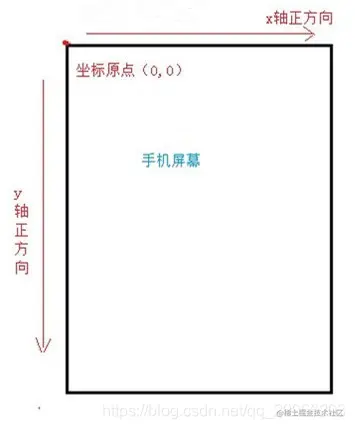

在Android中，将屏幕的左上角的顶点作为Android坐标系的原点，这个原点向右是X轴正方向，原点向下是Y轴正方向。
MotionEvent提供的getRawX()和getRawY()获取的坐标都是Android坐标系的坐标。

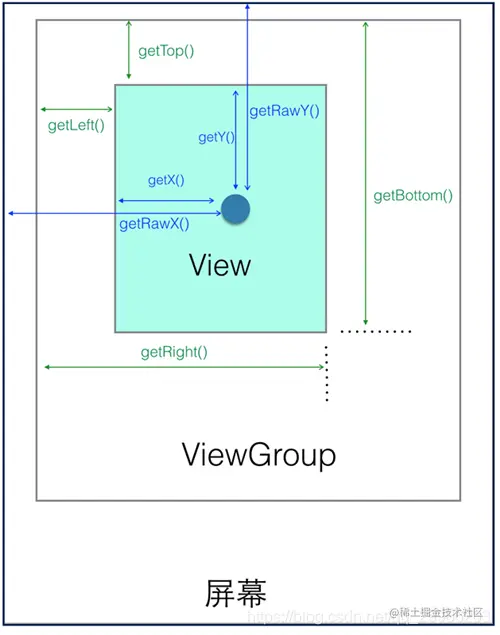

（3）视图坐标系
View获取自身宽高
getHeight()：获取View自身高度
getWidth()：获取View自身宽度
View自身坐标
通过如下方法可以获得View到其父控件（ViewGroup）的距离：
getTop()：获取View自身顶边到其父布局顶边的距离 getLeft()：获取View自身左边到其父布局左边的距离 getRight()：获取View自身右边到其父布局左边的距离 getBottom()：获取View自身底边到其父布局顶边的距离 MotionEvent提供的方法 我们看上图那个深蓝色的点，假设就是我们触摸的点，我们知道无论是View还是ViewGroup，最终的点击事件都会由onTouchEvent(MotionEvent event)方法来处理，MotionEvent也提供了各种获取焦点坐标的方法：
getX()：获取点击事件距离控件左边的距离，即视图坐标 getY()：获取点击事件距离控件顶边的距离，即视图坐标 getRawX()：获取点击事件距离整个屏幕左边距离，即绝对坐标 getRawY()：获取点击事件距离整个屏幕顶边的的距离，即绝对坐标
（二）自定义View

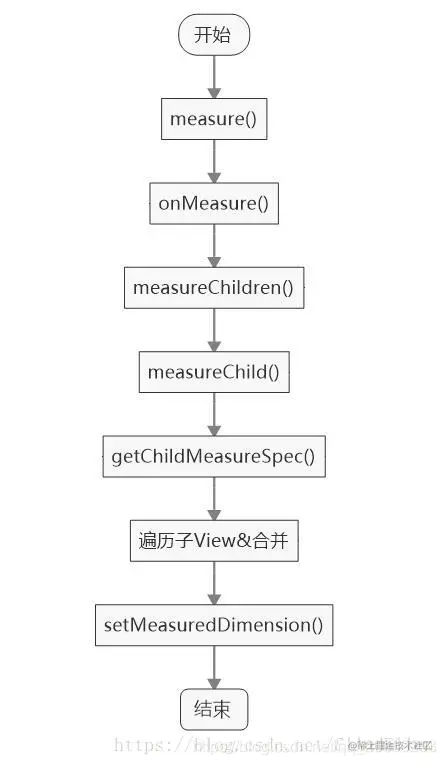

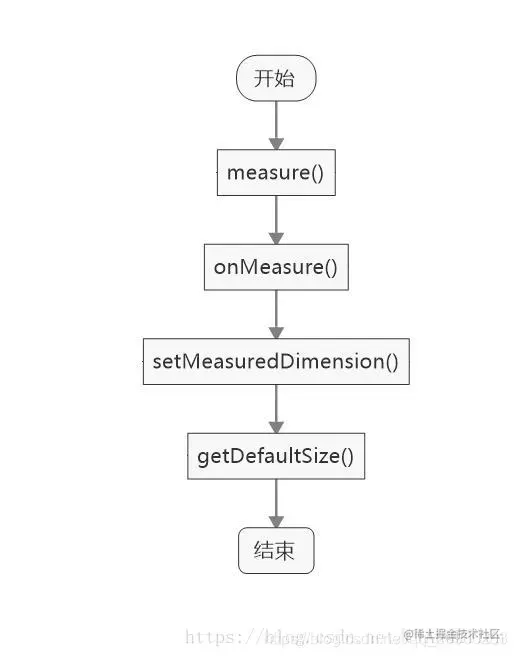

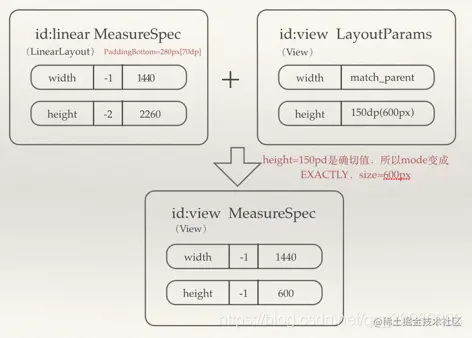

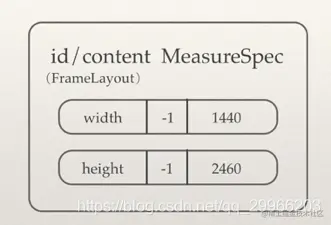

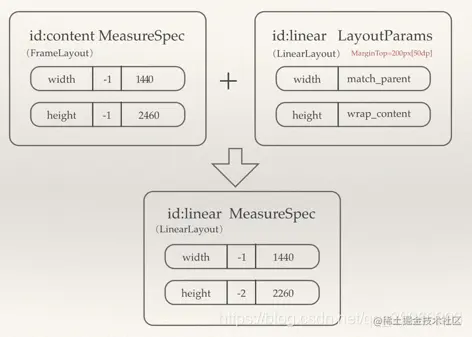

（1）onMeasure：对当前View的尺寸进行测量
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)
widthMeasureSpec和heightMeasureSpec包含测量模式和尺寸大小
int widthMode = MeasureSpec.getMode(widthMeasureSpec);
int widthSize = MeasureSpec.getSize(widthMeasureSpec);
尺寸大小：wrap_content、match_parent以及指定固定尺寸

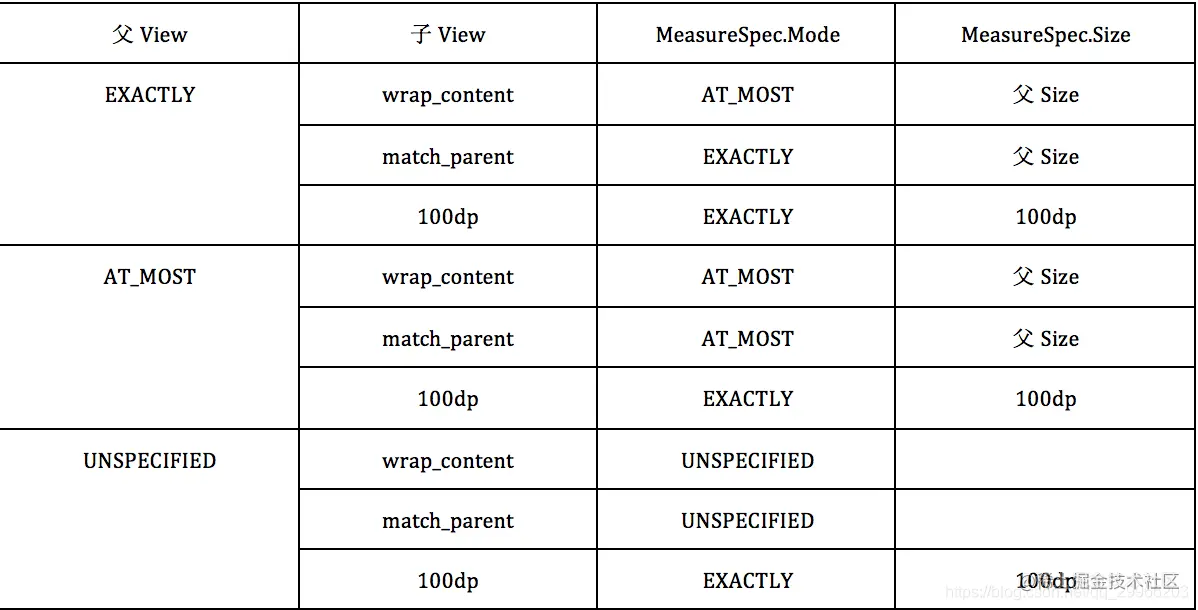

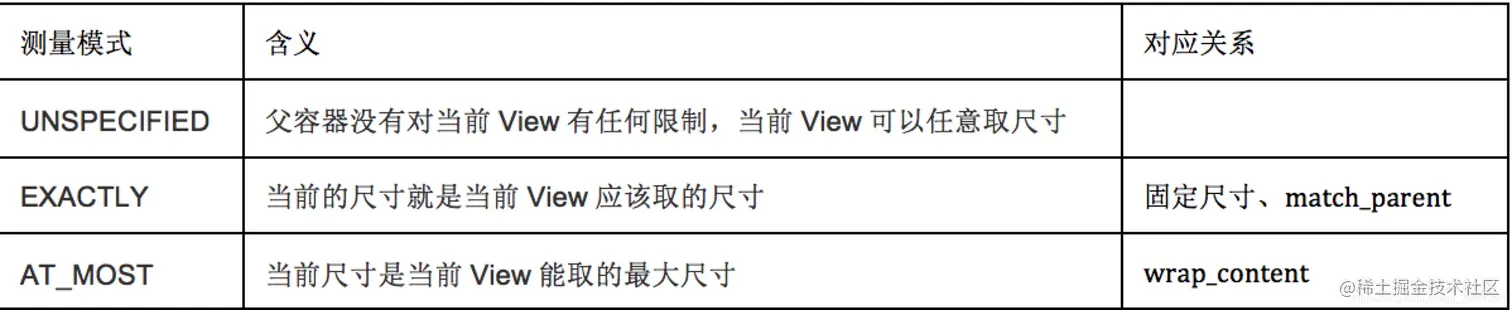

测量模式：UNSPECIFIED，EXACTLY，AT_MOST
（2）重写onMeasure
private int getMySize(int defaultSize, int measureSpec) {
int mySize = defaultSize;
int mode = MeasureSpec.getMode(measureSpec);
int size = MeasureSpec.getSize(measureSpec);
switch (mode) {
case MeasureSpec.UNSPECIFIED: {//如果没有指定大小，就设置为默认大小
mySize = defaultSize;
break;
}
case MeasureSpec.AT_MOST: {//如果测量模式是最大取值为size,则大小取最大值
mySize = size;
break;
}
case MeasureSpec.EXACTLY: {//如果是固定的大小，那就不要去改变它
mySize = size;
break;
}
}
return mySize;
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);//获取组件宽、高信息
int width = getMySize(defalutSize,widthMeasureSpec);
int height = getMySize(defalutSize,heightMeasureSpec);//自定义默认宽高情况
if(width<height)height=width;
else width=height;
setMeasuredDimension(width,height);//自定义组件，用来决定组件大小
}

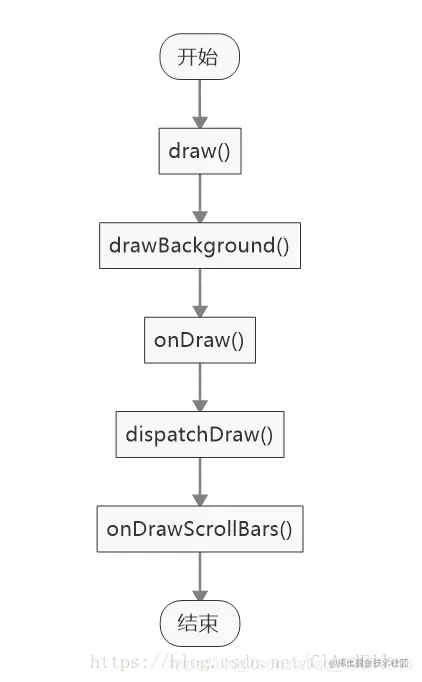

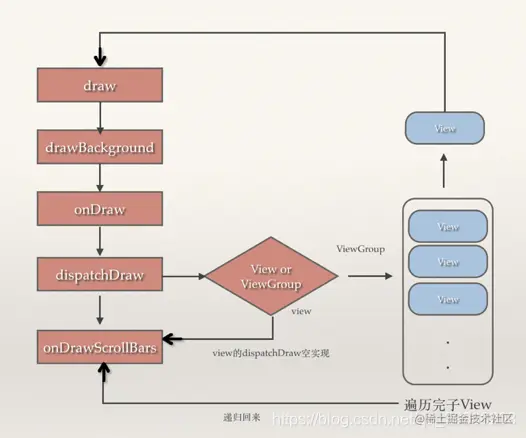

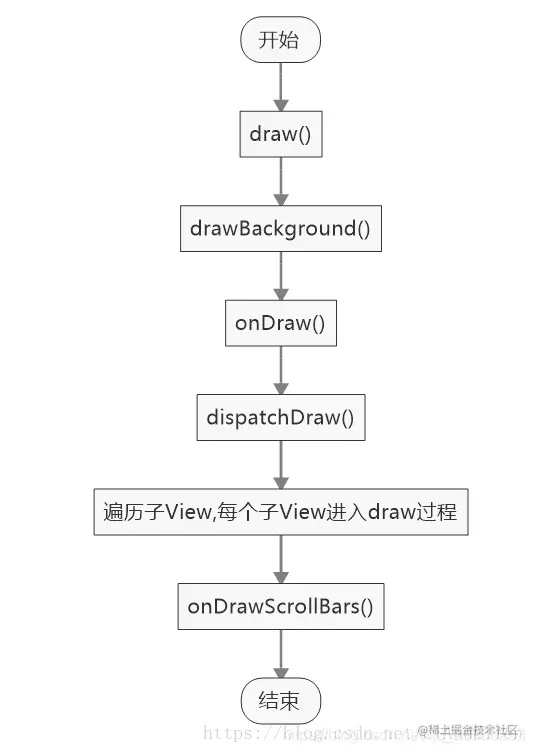

（3）重写onDraw：绘制当前View
@Override
protected void onDraw(Canvas canvas) {
super.onDraw(canvas);//调用父View的onDraw函数，因为View这个类帮我们实现了一些基本的而绘制功能，比如绘制背景颜色、背景图片等
int r = getMeasuredHeight() / 2;//半径
int centerX = getLeft() + r;//圆心的横坐标为当前的View的左边起始位置+半径
int centerY = getTop() + r; //圆心的纵坐标为当前的View的顶部起始位置+半径
Paint paint = new Paint();
paint.setColor(Color.BLUE);
//开始绘制
canvas.drawCircle(centerX,centerY,r,paint);
}
（4）自定义布局属性
res/attrs.xml
<!--属性集合名，一般与View名称相同-->
<declare-styleable name="MyCircleView">
<!--属性名为default_size，取值类型为尺寸类型（dp,px等）-->
<attr name="default_size" format="dimension"/>
</declare-styleable>
xmlns:app="http://schemas.android.com/apk/res-auto"
<com.sdu.chy.chytest.myView.myViewUtils.MyCircleView
android:layout_width="match_parent"
android:layout_height="50dp"
android:background="@color/Orange"
app:default_size="200dp"/>
public class MyCircleView extends View {
int defalutSize = 0;
public MyCircleView(Context context, @Nullable AttributeSet attrs) {
super(context, attrs);
//第二个参数就是我们在styles.xml文件中的<declare-styleable>标签,即属性集合的标签，在R文件中名称为R.styleable+name
TypedArray a = context.obtainStyledAttributes(attrs,R.styleable.MyCircleView);
//第一个参数为属性集合里面的属性，R文件名称：R.styleable+属性集合名称+下划线+属性名称
//第二个参数为，如果没有设置这个属性，则设置的默认的值
defalutSize = a.getDimensionPixelSize(R.styleable.MyCircleView_default_size, 0);
//最后记得将TypedArray对象回收
a.recycle();
}
（三）自定义ViewGroup
具体实例：将子View按从上到下垂直顺序一个挨着一个摆放，模仿实现LinearLayout垂直布局
1、知道各个子View大小并根据子View大小得到ViewGroup大小
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
//1.将所有的子View进行测量,这会触发每个子View的onMeasure函数,与measureChild区分,measureChild是对单个view进行测量
//调用这个函数后，能获得后面每个子View的测量值（必加方法）
measureChildren(widthMeasureSpec,heightMeasureSpec);
int widthMode = MeasureSpec.getMode(widthMeasureSpec);
int widthSize = MeasureSpec.getSize(widthMeasureSpec);
int heightMode = MeasureSpec.getMode(heightMeasureSpec);
int heightSize = MeasureSpec.getSize(heightMeasureSpec);
int childCount = getChildCount();
//2.根据子View的大小，及ViewGroup的大小，决定当前ViewGroup大小
if(childCount==0){
setMeasuredDimension(0,0);
}else{
if(widthMode == MeasureSpec.AT_MOST && heightMode == MeasureSpec.AT_MOST){
//如果高度和宽度均为wrap_content，则宽度为子View中最大宽度，高度为所有子View高度和
setMeasuredDimension(getMaxChildWidth(),getTotalHeight());
}else if (widthMode == MeasureSpec.AT_MOST){
//宽度是wrap_content，则设置宽度为子View最大宽度，高度为测量值
setMeasuredDimension(getMaxChildWidth(),heightSize);
}else if (heightMode == MeasureSpec.AT_MOST){
//高度是wrap_content，则设置高度为所有子View高度，宽度为测量值
setMeasuredDimension(widthSize,getTotalHeight());
}else{
setMeasuredDimension(widthSize,heightSize);
}
}
}
private int getMaxChildWidth(){
//经过measureChildren(widthMeasureSpec,heightMeasureSpec);已经得到子View的测量值，可设置子View尺寸
int childCount = getChildCount();
int maxWidth = 0;
for(int i=0;i<childCount;i++){
View childView = getChildAt(i);
if(childView.getMeasuredWidth() > maxWidth){
maxWidth = childView.getMeasuredWidth();
}
}
return maxWidth;
}
private int getTotalHeight(){
int childCount = getChildCount();
int totalHeight = 0;
for(int i=0;i<childCount;i++){
View childView = getChildAt(i);
totalHeight += childView.getMeasuredHeight();
}
return totalHeight;
}

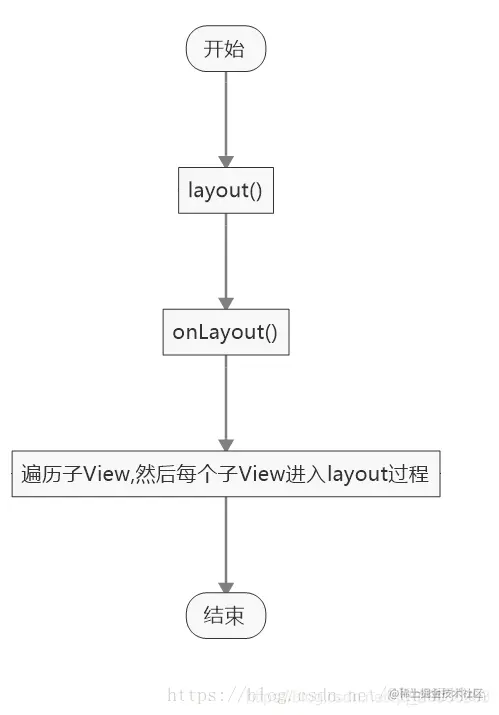

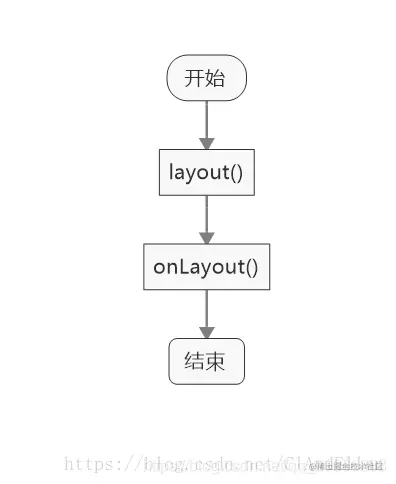

2、根据View与ViewGroup大小进行布局
//@param changed 该参数指出当前ViewGroup的尺寸或者位置是否发生了改变
//@param left top right bottom 当前ViewGroup相对于其父控件的坐标位置
@Override
protected void onLayout(boolean changed, int left, int top, int right, int bottom) {
//对子View在ViewGroup的布局进行管理（如何摆放？）
int childCount = getChildCount();
//记录当前高度
int currentHeight = 0;
//将子View逐个摆放
for(int i=0;i<childCount;i++){
View childView = getChildAt(i);
int height = childView.getMeasuredHeight();
int width = childView.getMeasuredWidth();
//摆放子View，参数分别是子View矩形区域的左、上、右、下
childView.layout(left,currentHeight,left+width,currentHeight+height);
currentHeight += height;
}
}
3、布局
<com.sdu.chy.chytest.myView.myViewUtils.MyViewGroup
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:background="@color/Yellow">
<Button
android:layout_width="100dp"
android:layout_height="200dp"
android:background="@color/Orange"/>
<Button
android:layout_width="20dp"
android:layout_height="150dp"
android:background="@color/Orange"/>
<Button
android:layout_width="150dp"
android:layout_height="20dp"
android:background="@color/Orange"/>
</com.sdu.chy.chytest.myView.myViewUtils.MyViewGroup>

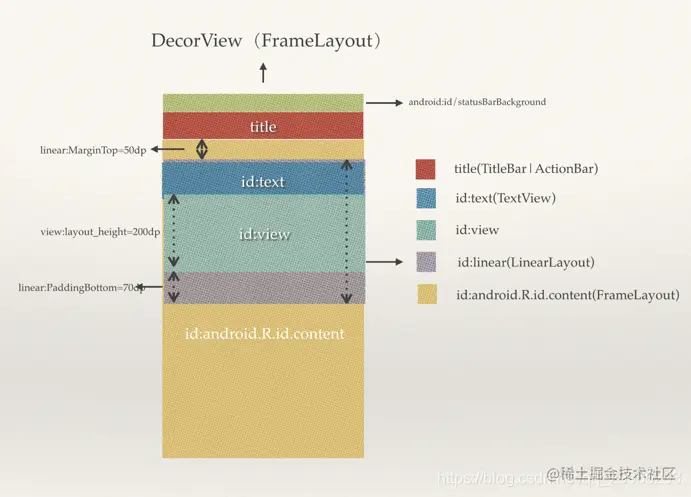

（四）Activity页面加载流程

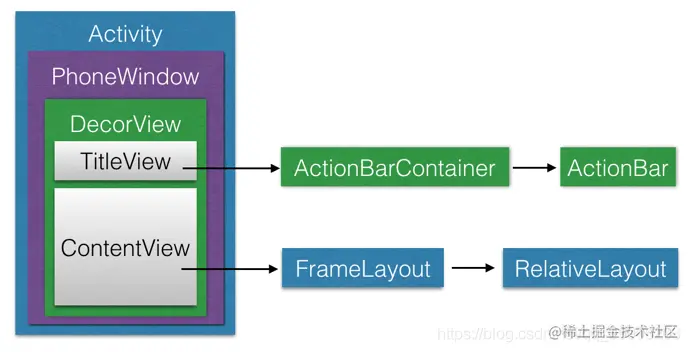

（1） Window

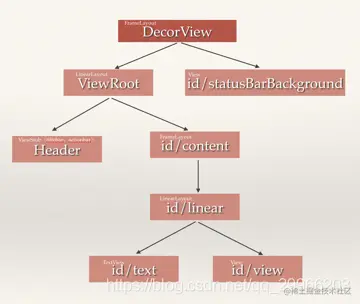

Window即窗口，这个概念在Android Framework中的实现为android.view.Window这个抽象类，这个抽象类是对Android系统中的窗口的抽象。窗口是一个宏观的思想，它是屏幕上用于绘制各种UI元素及响应用户输入事件的一个矩形区域。通常具备以下两个特点： （1）独立绘制，不与其它界面相互影响； （2）不会触发其它界面的输入事件； 在Android系统中，窗口是独占一个Surface实例的显示区域，每个窗口的Surface由WindowManagerService分配。我们可以把Surface看作一块画布，应用可以通过Canvas或OpenGL在其上面作画。画好之后，通过SurfaceFlinger将多块Surface按照特定的顺序（即Z-order）进行混合，而后输出到FrameBuffer中，这样用户界面就得以显示。 android.view.Window这个抽象类可以看做Android中对窗口这一宏观概念所做的约定，而PhoneWindow这个类是Framework为我们提供的Android窗口概念的具体实现。接下来我们先来介绍一下android.view.Window这个抽象类。 这个抽象类包含了三个核心组件：
WindowManager.LayoutParams: 窗口的布局参数； Callback: 窗口的回调接口，通常由Activity实现； ViewTree: 窗口所承载的控件树。
下面我们来看一下Android中Window的具体实现（也是唯一实现）——PhoneWindow。 PhoneWindow这个类是Framework为我们提供的Android窗口的具体实现。我们平时调用setContentView()方法设置Activity的用户界面时，实际上就完成了对所关联的PhoneWindow的ViewTree的设置。我们还可以通过Activity类的requestWindowFeature()方法来定制Activity关联PhoneWindow的外观，这个方法实际上做的是把我们所请求的窗口外观特性存储到了PhoneWindow的mFeatures成员中，在窗口绘制阶段生成外观模板时，会根据mFeatures的值绘制特定外观。
（2） setContentView（）
这个方法只是完成了Activity的ContentView的创建，而并没有执行View的绘制流程。 调用的setContentView()方法是Activity类的，源码如下：
public void setContentView(@LayoutRes int layoutResID) {
getWindow().setContentView(layoutResID);
. . .
}
getWindow()方法会返回Activity所关联的PhoneWindow，也就是说，实际上调用到了PhoneWindow的setContentView()方法，源码如下：
@Override
public void setContentView(int layoutResID) {
if (mContentParent == null) {
// mContentParent即为上面提到的ContentView的父容器，若为空则调用installDecor()生成
installDecor();
} else if (!hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
// 具有FEATURE_CONTENT_TRANSITIONS特性表示开启了Transition
// mContentParent不为null，则移除decorView的所有子View
mContentParent.removeAllViews();
}
if (hasFeature(FEATURE_CONTENT_TRANSITIONS)) {
// 开启了Transition，做相应的处理，我们不讨论这种情况
// 感兴趣的同学可以参考源码
. . .
} else {
// 一般情况会来到这里，调用mLayoutInflater.inflate()方法来填充布局
// 填充布局也就是把我们设置的ContentView加入到mContentParent中
mLayoutInflater.inflate(layoutResID, mContentParent);
}
. . .
// cb即为该Window所关联的Activity
final Callback cb = getCallback();
if (cb != null && !isDestroyed()) {
// 调用onContentChanged()回调方法通知Activity窗口内容发生了改变
cb.onContentChanged();
}
. . .
}
（3） LayoutInflater.inflate（）
PhoneWindow的setContentView()方法中调用了LayoutInflater的inflate()方法来填充布局，这个方法的源码如下：
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root) {
return inflate(resource, root, root != null);
}
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root, boolean attachToRoot) {
final Resources res = getContext().getResources();
. . .
final XmlResourceParser parser = res.getLayout(resource);
try {
return inflate(parser, root, attachToRoot);
} finally {
parser.close();
}
}
在PhoneWindow的setContentView()方法中传入了decorView作为LayoutInflater.inflate()的root参数，我们可以看到，通过层层调用，最终调用的是inflate(XmlPullParser, ViewGroup, boolean)方法来填充布局。这个方法的源码如下：
public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
synchronized (mConstructorArgs) {
. . .
final Context inflaterContext = mContext;
final AttributeSet attrs = Xml.asAttributeSet(parser);
Context lastContext = (Context) mConstructorArgs[0];
mConstructorArgs[0] = inflaterContext;
View result = root;
try {
// Look for the root node.
int type;
// 一直读取xml文件，直到遇到开始标记
while ((type = parser.next()) != XmlPullParser.START_TAG &&
type != XmlPullParser.END_DOCUMENT) {
// Empty
}
// 最先遇到的不是开始标记，报错
if (type != XmlPullParser.START_TAG) {
throw new InflateException(parser.getPositionDescription()+ ": No start tag found!");
}
final String name = parser.getName();
. . .
// 单独处理<merge>标签，不熟悉的同学请参考官方文档的说明
if (TAG_MERGE.equals(name)) {
// 若包含<merge>标签，父容器（即root参数）不可为空且attachRoot须为true，否则报错
if (root == null || !attachToRoot) {
throw new InflateException("<merge /> can be used only with a valid "
+ "ViewGroup root and attachToRoot=true");
}
// 递归地填充布局
rInflate(parser, root, inflaterContext, attrs, false);
} else {
// temp为xml布局文件的根View
final View temp = createViewFromTag(root, name, inflaterContext, attrs);
ViewGroup.LayoutParams params = null;
if (root != null) {
. . .
// 获取父容器的布局参数（LayoutParams）
params = root.generateLayoutParams(attrs);
if (!attachToRoot) {
// 若attachToRoot参数为false，则我们只会将父容器的布局参数设置给根View
temp.setLayoutParams(params);
}
}
// 递归加载根View的所有子View
rInflateChildren(parser, temp, attrs, true);
. . .
if (root != null && attachToRoot) {
// 若父容器不为空且attachToRoot为true，则将父容器作为根View的父View包裹上来
root.addView(temp, params);
}
// 若root为空或是attachToRoot为false，则以根View作为返回值
if (root == null || !attachToRoot) {
result = temp;
}
return result;
}
}
在上面的源码中，首先对于布局文件中的标签进行单独处理，调用rInflate()方法来递归填充布局。这个方法的源码如下：
void rInflate(XmlPullParser parser, View parent, Context context,
AttributeSet attrs, boolean finishInflate) throws XmlPullParserException, IOException {
// 获取当前标记的深度，根标记的深度为0
final int depth = parser.getDepth();
int type;
while (((type = parser.next()) != XmlPullParser.END_TAG ||
parser.getDepth() > depth) && type != XmlPullParser.END_DOCUMENT) {
// 不是开始标记则继续下一次迭代
if (type != XmlPullParser.START_TAG) {
continue;
}
final String name = parser.getName();
// 对一些特殊标记做单独处理
if (TAG_REQUEST_FOCUS.equals(name)) {
parseRequestFocus(parser, parent);
} else if (TAG_TAG.equals(name)) {
parseViewTag(parser, parent, attrs);
} else if (TAG_INCLUDE.equals(name)) {
if (parser.getDepth() == 0) {
throw new InflateException("<include /> cannot be the root element");
}
// 对<include>做处理
parseInclude(parser, context, parent, attrs);
} else if (TAG_MERGE.equals(name)) {
throw new InflateException("<merge /> must be the root element");
} else {
// 对一般标记的处理
final View view = createViewFromTag(parent, name, context, attrs);
final ViewGroup viewGroup = (ViewGroup) parent;
final ViewGroup.LayoutParams params=viewGroup.generateLayoutParams(attrs);
// 递归地加载子View
rInflateChildren(parser, view, attrs, true);
viewGroup.addView(view, params);
}
}
if (finishInflate) {
parent.onFinishInflate();
}
}
我们可以看到，上面的inflate()和rInflate()方法中都调用了rInflateChildren()方法，这个方法的源码如下：
final void rInflateChildren(XmlPullParser parser, View parent, AttributeSet attrs, boolean finishInflate) throws XmlPullParserException, IOException {
rInflate(parser, parent, parent.getContext(), attrs, finishInflate);
}
到这里，setContentView()的整体执行流程我们就分析完了，至此我们已经完成了Activity的ContentView的创建与设置工作。接下来开始View的绘制。 ViewRoot 在介绍View的绘制前，首先我们需要知道是谁负责执行View绘制的整个流程。实际上，View的绘制是由ViewRoot来负责的。每个应用程序窗口的decorView都有一个与之关联的ViewRoot对象，这种关联关系是由WindowManager来维护的。 那么decorView与ViewRoot的关联关系是在什么时候建立的呢？答案是Activity启动时，ActivityThread.handleResumeActivity()方法中建立了它们两者的关联关系。这里我们不具体分析它们建立关联的时机与方式，感兴趣的同学可以参考相关源码。下面我们直入主题，分析一下ViewRoot是如何完成View的绘制的。

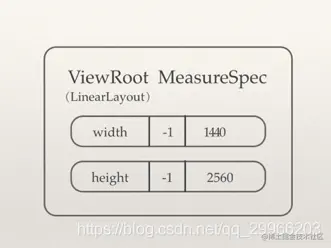

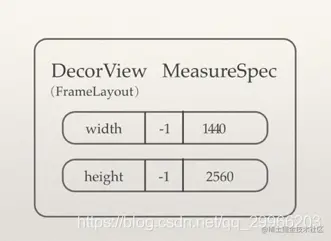

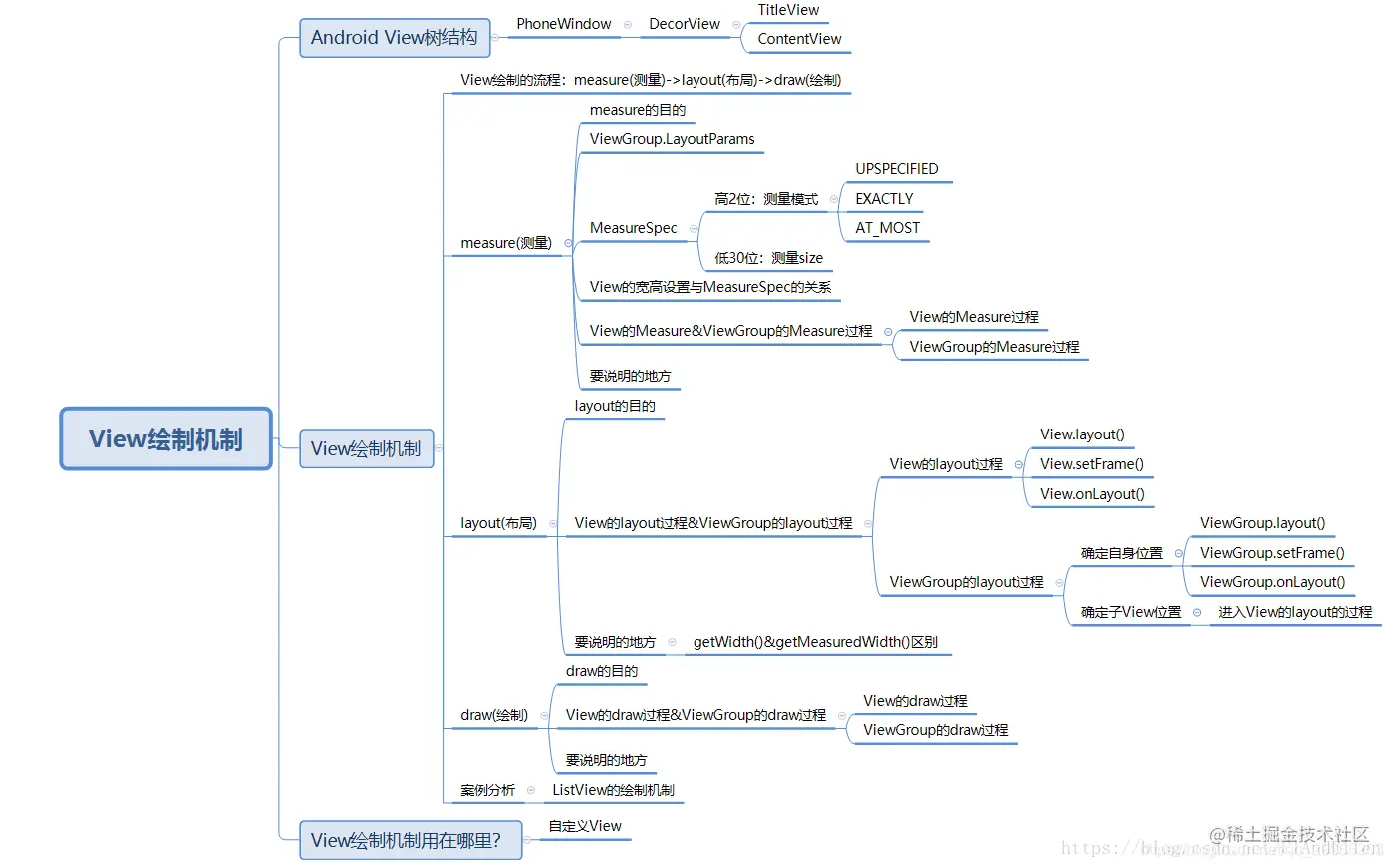

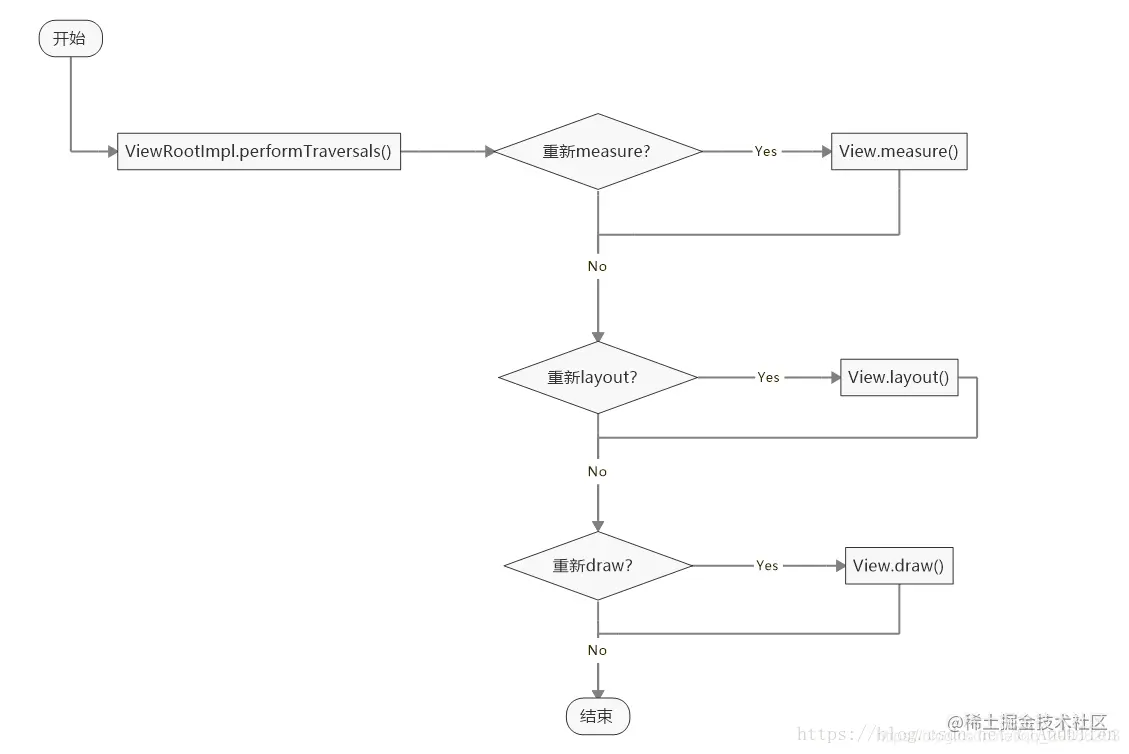

View绘制的起点
当建立好了decorView与ViewRoot的关联后，ViewRoot类的requestLayout()方法会被调用，以完成应用程序用户界面的初次布局。实际被调用的是ViewRootImpl类的requestLayout()方法，这个方法的源码如下：
@Override
public void requestLayout() {
if (!mHandlingLayoutInLayoutRequest) {
// 检查发起布局请求的线程是否为主线程
checkThread();
mLayoutRequested = true;
scheduleTraversals();
}
}
上面的方法中调用了scheduleTraversals()方法来调度一次完成的绘制流程，该方法会向主线程发送一个“遍历”消息，最终会导致ViewRootImpl的performTraversals()方法被调用。下面，我们以performTraversals()为起点，来分析View的整个绘制流程。 接下来对遍历的每个View进行三个阶段的绘制：measure、draw、layout
（五）Android View 绘制流程
View绘制大致可以分成三个流程，分别是measure(测量)，layout(布局)，draw(绘制),这三者的顺序就是measure(测量)->layout(布局)->draw(绘制)。
measure: 判断是否需要重新计算View的大小，需要的话则计算； layout: 判断是否需要重新计算View的位置，需要的话则计算； draw: 判断是否需要重新绘制View，需要的话则重绘制。
1、Measure
Measure的目的就是测量View的宽和高
（1）MeasureSpec理解——父容器传递给子容器的布局要求
MeasureSpec（View的内部类） 由父View的MeasureSpec和子View的LayoutParams通过简单的计算得出一个针对子View的测量要求（测量模式+测量参数）。对于一个ViewGroup或者View的宽高而言，都一一对应一个MeasureSpec。 测量规格为int型，值由高2位规格模式specMode和低30位具体尺寸specSize组成，其中SpecMode只有三种值：
- UPSPECIFIED : 父容器对于子容器没有任何限制,子容器想要多大就多大
- EXACTLY: 父容器已经为子容器设置了尺寸,子容器应当服从这些边界,不论子容器想要多大的空间。
- AT_MOST：子容器可以是声明大小内的任意大小（测量子View大小child.measure（width,height），但子View大小不能超过声明大小）
组合下的子View和父View之间宽高的关系，将LayoutParams和MeasureSpec组合起来分析最终子View的宽高。LayoutParams指的是子View的宽高设置参数，而MeasureSpec是父View传递给子View的，因为LayoutParams有三种情况(不讨论fill _ parent,因为已经过时)，而MeasureSpec也有三种，最终会有3*3 = 9种情况：
ViewGroup.LayoutParams
我们常见的ViewGroup是各种布局等控件，像线性布局(LinearLayout)，相对布局(RelativeLayout)，约束布局(ConstraintLayout)，网格布局(GridLayout)等等,而LayoutParams类就是指定View宽高等布局参数而被使用的。其实很简单，就对应着我们在布局文件中对应的为View设置各种宽高，如下所示：
- 具体值：以px或者dp为单位
- fill _ parent：这个已经过时，强制性使子视图的大小扩展至与父视图大小相等（不含 padding )
- match _ parent：特性和fill_parent相似，Android版本大于2.3使用
- wrap _ content：自适应大小，强制性地使视图扩展以便显示其全部内容(含 padding )
（2）View的Measure过程（默认）
measure():基本测量逻辑的判断。
onMeasure():根据View宽/高的测量规格计算View的宽/高值：getDefaultSize()&存储测量后的View宽 / 高：setMeasuredDimension()
setMeasuredDimension():存储测量后的宽和高。
getDefaultSize():根据View宽/高的测量规格计算View的宽/高。
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
//设置mMeasuredWidth和mMeasuredHeight，View的测量结束
setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec), getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
}
//建议高度/宽度是android:minHeight属性的值或者View背景图片的大小值
protected int getSuggestedMinimumWidth() {
return (mBackground == null) ? mMinWidth : max(mMinWidth, mBackground.getMinimumWidth());
}
//@param size参数一般表示设置了android:minHeight属性或者该View背景图片的大小值（getSuggestedMinimumWidth）
//@param measureSpec参数是父View传给自己的MeasureSpec（是由父View的measureSpec和子View的LayoutParams共同确定的）
public static int getDefaultSize(int size, int measureSpec) {
int result = size;
int specMode = MeasureSpec.getMode(measureSpec);
int specSize = MeasureSpec.getSize(measureSpec);
switch (specMode) {
case MeasureSpec.UNSPECIFIED://表示该View的大小视图未定，设置为默认值
result = size;
break;
case MeasureSpec.AT_MOST:
case MeasureSpec.EXACTLY:
result = specSize;
break;
}
return result;
}
对于View默认是测量很简单，大部分情况就是拿计算出来的MeasureSpec的size 当做最终测量的大小。 而对于其他的一些View的派生类，如TextView、Button、ImageView等，它们的onMeasure方法系统了都做了重写，一般先去测量字符或者图片的高度等，然后拿到View本身content这个高度（字符高度等），如果MeasureSpec是AT_MOST，而且View本身content的高度不超出MeasureSpec的size，那么可以直接用View本身content的高度（字符高度等），而不是像View.java 直接用MeasureSpec的size做为View的大小。
（3）ViewGroup的Measure过程
measure():基本测量逻辑的判断。
onMeasure():遍历所有的子View进行测量，如何遍历子View进行测量呢，就是调用measureChildren()方法，当所有的子View测量完成后，将会合并所有子View的尺寸最终计算出ViewGroup的尺寸。
measureChildren():遍历子View并对子View进行测量，后续会调用measureChild()方法。
measureChild():计算出单个子View的MeasureSpec，通过调用getChildMeasureSpce()方法实现，调用每个子View的measure()方法进行测量。
getChildMeasureSpec():计算出子View的MeasureSpec。
setMeasuredDimension():存储测量后的宽和高。
//FrameLayout 的测量
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
....
int maxHeight = 0;
int maxWidth = 0;
int childState = 0;
for (int i = 0; i < count; i++) {
final View child = getChildAt(i);
if (mMeasureAllChildren || child.getVisibility() != GONE) {
// 遍历自己的子View，只要不是GONE的都会参与测量，measureChildWithMargins方法基本思想就是父View把自己的MeasureSpec
// 传给子View结合子View自己的LayoutParams 算出子View 的MeasureSpec，然后继续往下传，
// 传递叶子节点，叶子节点没有子View，根据传下来的这个MeasureSpec测量自己就好了。
measureChildWithMargins(child, widthMeasureSpec, 0, heightMeasureSpec, 0);
final LayoutParams lp = (LayoutParams) child.getLayoutParams();
maxWidth = Math.max(maxWidth, child.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);
maxHeight = Math.max(maxHeight, child.getMeasuredHeight() + lp.topMargin + lp.bottomMargin);
....
}
}
.....
//所有的孩子测量之后，经过一系类的计算之后通过setMeasuredDimension设置自己的宽高，/对于FrameLayout 可能用最大的子View的大小，
// 对于LinearLayout，可能是高度的累加，具体测量的原理去看看源码。总的来说，父View是等所有的子View测量结束之后，再来测量自己。
setMeasuredDimension(resolveSizeAndState(maxWidth, widthMeasureSpec, childState),
resolveSizeAndState(maxHeight, heightMeasureSpec, childState << MEASURED_HEIGHT_STATE_SHIFT));
....
}
protected void measureChildWithMargins(View child, int parentWidthMeasureSpec, int widthUsed, int parentHeightMeasureSpec, int heightUsed) {
// 子View的LayoutParams，你在xml的layout_width和layout_height,
// layout_xxx的值最后都会封装到这个个LayoutParams。
final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
//根据父View的测量规格和父View自己的Padding，
//还有子View的Margin和已经用掉的空间大小（widthUsed），就能算出子View的MeasureSpec,具体计算过程看getChildMeasureSpec方法。
final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin + widthUsed, lp.width);
final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin + heightUsed, lp.height);
//通过父View的MeasureSpec和子View的自己LayoutParams的计算，算出子View的MeasureSpec，然后父容器传递给子容器的
// 然后让子View用这个MeasureSpec（一个测量要求，比如不能超过多大）去测量自己，如果子View是ViewGroup 那还会递归往下测量。
child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
}
// spec参数 表示父View的MeasureSpec
// padding参数 父View的Padding+子View的Margin，父View的大小减去这些边距，才能精确算出
// 子View的MeasureSpec的size
// childDimension参数 表示该子View内部LayoutParams属性的值（lp.width或者lp.height）
// 可以是wrap_content、match_parent、一个精确指(an exactly size),
public static int getChildMeasureSpec(int spec, int padding, int childDimension) {
int specMode = MeasureSpec.getMode(spec); //获得父View的mode
int specSize = MeasureSpec.getSize(spec); //获得父View的大小
//父View的大小-自己的Padding+子View的Margin，得到值才是子View的大小。
int size = Math.max(0, specSize - padding);
//初始化值，最后通过这个两个值生成子View的MeasureSpec
int resultSize = 0;
int resultMode = 0;
//对应理解MeasureSpec机制
switch (specMode) {
//1、父View是EXACTLY（Parent has imposed an exact size on us）
case MeasureSpec.EXACTLY:
//1.1、子View的width或height是个精确值 (an exactly size)
if (childDimension >= 0) {
resultSize = childDimension; //size为精确值
resultMode = MeasureSpec.EXACTLY; //mode为 EXACTLY 。
}
//1.2、子View的width或height为 MATCH_PARENT
else if (childDimension == LayoutParams.MATCH_PARENT) {
// Child wants to be our size. So be it.
resultSize = size; //size为父视图大小
resultMode = MeasureSpec.EXACTLY; //mode为 EXACTLY 。
}
//1.3、子View的width或height为 WRAP_CONTENT
else if (childDimension == LayoutParams.WRAP_CONTENT) {
// Child wants to determine its own size. It can't be bigger than us.
resultSize = size; //size为父视图大小
resultMode = MeasureSpec.AT_MOST; //mode为AT_MOST 。
}
break;
//2、父View是AT_MOST的（Parent has imposed a maximum size on us）
case MeasureSpec.AT_MOST:
//2.1、子View的width或height是个精确值 (an exactly size)
if (childDimension >= 0) {
// Child wants a specific size.so be it
resultSize = childDimension; //size为精确值
resultMode = MeasureSpec.EXACTLY; //mode为 EXACTLY 。
}
//2.2、子View的width或height为 MATCH_PARENT/FILL_PARENT
else if (childDimension == LayoutParams.MATCH_PARENT) {
// Child wants to be our size, but our size is not fixed. Constrain child to not be bigger than us.
resultSize = size; //size为父视图大小
resultMode = MeasureSpec.AT_MOST; //mode为AT_MOST
}
//2.3、子View的width或height为 WRAP_CONTENT
else if (childDimension == LayoutParams.WRAP_CONTENT) {
// Child wants to determine its own size. It can't be bigger than us.
resultSize = size; //size为父视图大小
resultMode = MeasureSpec.AT_MOST; //mode为AT_MOST
}
break;
//3、父View是UNSPECIFIED的（Parent asked to see how big we want to be）
case MeasureSpec.UNSPECIFIED:
//3.1、子View的width或height是个精确值 (an exactly size)
if (childDimension >= 0) {
// Child wants a specific size.let him have it
resultSize = childDimension; //size为精确值
resultMode = MeasureSpec.EXACTLY; //mode为 EXACTLY
}
//3.2、子View的width或height为 MATCH_PARENT/FILL_PARENT
else if (childDimension == LayoutParams.MATCH_PARENT) {
// Child wants to be our size... find out how big it should be
resultSize = 0; //size为0！ ,其值未定
resultMode = MeasureSpec.UNSPECIFIED; //mode为 UNSPECIFIED
}
//3.3、子View的width或height为 WRAP_CONTENT
else if (childDimension == LayoutParams.WRAP_CONTENT) {
// Child wants to determine its own size.... find out how big it should be
resultSize = 0; //size为0! ，其值未定
resultMode = MeasureSpec.UNSPECIFIED; //mode为 UNSPECIFIED
}
break;
}
//根据上面逻辑条件获取的mode和size构建MeasureSpec对象。（这个值由父View的MeasureSpec和子View的lp（childDimension）决定）
return MeasureSpec.makeMeasureSpec(resultSize, resultMode);
}
（4）具体案例
1、布局代码
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
android:id="@+id/linear"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:layout_marginTop="50dp"
android:background="@android:color/holo_blue_dark"
android:paddingBottom="70dp"
android:orientation="vertical">
<TextView
android:id="@+id/text"
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@color/material_blue_grey_800"
android:text="TextView"
android:textColor="@android:color/white"
android:textSize="20sp" />
<View
android:id="@+id/view"
android:layout_width="match_parent"
android:layout_height="150dp"
android:background="@android:color/holo_green_dark" />
</LinearLayout>
2、布局结果
3、View树
4、布局流程
View绘制的起点 View的绘制是由ViewRoot来负责的。每个应用程序窗口的decorView都有一个与之关联的ViewRoot对象，这种关联关系是由WindowManager来维护的（Activity启动时，ActivityThread.handleResumeActivity()方法中建立了它们两者的关联关系。） 当建立好了decorView与ViewRoot的关联后，ViewRoot类的requestLayout()方法会被调用，以完成应用程序用户界面的初次布局。实际被调用的是ViewRootImpl类的requestLayout()方法，这个方法的源码如下：
@Override
public void requestLayout() {
if (!mHandlingLayoutInLayoutRequest) {
// 检查发起布局请求的线程是否为主线程
checkThread();
mLayoutRequested = true;
scheduleTraversals();
}
}
上面的方法中调用了scheduleTraversals()方法来调度一次完成的绘制流程，该方法会向主线程发送一个“遍历”消息，最终会导致ViewRootImpl的performTraversals()方法被调用。下面，我们以performTraversals()为起点，来分析View的整个绘制流程。
step1.DecorView(FragmentLayout)——整个View的ROOT
绘制入口是由ViewRootImpl的perform Traversals（）发起Measure,Layout,Draw等流程
private void performTraversals() {
......
int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);//mWidth为屏幕宽度,lp.width=match_parent
int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);//mHeight为屏幕高度,lp.height=match_parent
......
mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);//mView其实就是DecorView,DecorView本质是Fragment，进入Fragment的OnMeasure()
......
mView.layout(0, 0, mView.getMeasuredWidth(), mView.getMeasuredHeight());
......
mView.draw(canvas);
......
}
private static int getRootMeasureSpec(int windowSize, int rootDimension) {
int measureSpec;
switch (rootDimension) {
case ViewGroup.LayoutParams.MATCH_PARENT:
measureSpec = MeasureSpec.makeMeasureSpec(windowSize,MeasureSpec.EXACTLY);
break;
......
}
return measureSpec;
}
那么接下来在FrameLayout 的onMeasure()方法DecorView开始for循环测量自己的子View,测量完所有的子View再来测量自己，根据View树知接下来要测量ViewRoot的大小
step2.ViewRoot(LinearLayout)
ViewRoot 的MeasureSpec mode应该等于EXACTLY（DecorView MeasureSpec 的mode是EXACTLY，ViewRoot的layoutparams 是match_parent），size 等于DecorView的size
ViewRoot是一个LinearLayout ，ViewRoot.measure最终会执行的LinearLayout 的onMeasure 方法，LinearLayout 的onMeasure 方法又开始逐个测量它的子View（measureChildWithMargins），那么根据View的层级图，接下来测量的是header（ViewStub）,由于header的Gone，所以直接跳过不做测量工作，所以接下来轮到ViewRoot的第二个child content（android.R.id.content）
step3.Content(LinearLayout)
由于ViewRoot 的mPaddingBottom=100px(id/statusBarBackground的View的高度刚好等于100px，所以计算出来Content（android.R.id.content） 的MeasureSpec 的高度少了100px )它的宽高的mode 根据算出来也是EXACTLY（ViewRoot 是EXACTLY和android.R.id.content 是match_parent）。
Content（android.R.id.content） 是FrameLayout，递归调用开始准备计算id/linear的MeasureSpec
step4.linear(LinearLayout)
id/linear的heightMeasureSpec 的mode=AT_MOST，因为id/linear 的LayoutParams 的layout_height="wrap_content"，由于id/linear 的 android:layout_marginTop="50dp" 使得lp.topMargin=200px (本设备的density=4，px=4*pd)，在计算后id/linear的heightMeasureSpec 的size 少了200px。
step5.text(TextView)
算出id/text 的MeasureSpec 后TextView 拿着刚才计算出来的MeasureSpec（mode=AT_MOST,size=1980）,这个就是对TextView的高度和宽度的约束，进到TextView 的onMeasure(widthMeasureSpec,heightMeasureSpec) 方法
TextView字符的高度（也就是TextView的content高度[wrap_content]）测出来=107px，107px 并没有超过1980px(允许的最大高度)，所以实际测量出来TextView的高度是107px。
最终算出id/text 的mMeasureWidth=1440px,mMeasureHeight=107px。
step6 view(View)
id/linear 的子View的高度都计算完毕了，接下来id/linear就通过所有子View的测量结果计算自己的高宽，id/linear是LinearLayout，所有它的高度计算简单理解就是子View的高度的累积+自己的Padding.
最终算出id/linear出来后，id/content 就要根据它唯一的子View id/linear 的测量结果和自己的之前算出的MeasureSpec一起来测量自己的结果，具体计算的逻辑去看FrameLayout onMeasure 函数的计算过程。以此类推，接下来测量ViewRoot,然后再测量id/statusBarBackground,最后测量DecorView 的高宽，最终整个测量过程结束。
2、Layout
layout的主要作用 ：根据子视图的大小以及布局参数将View树放到合适的位置上。确认View&ViewGroup的四个顶点的位置（从而确定位置）,left,top,right,bottom
1.Android屏幕坐标系
View&ViewGroup位置与Android屏幕坐标系相关。
2.入口DecorView
mView.layout(0, 0, mView.getMeasuredWidth(), mView.getMeasuredHeight());
3.ViewGroup的layout函数
layout():调用layout()方法计算ViewGroup自身的位置，在此方法调用路径中有一个方法特别重要，这个方法就是setFrame()，它的作用就是根据传入的4个位置值，设置View本身的四个顶点位置，也就是用来确定最终View的位置的。接下来就是回调onLayout()方法。
onLayout():对于ViewGroup而言，它不仅仅要确认自身的位置，它还要计算它的子View的位置，因此onLayout的作用就是遍历并计算每个子View的位置。
public final void layout(int l, int t, int r, int b) {
if (!mSuppressLayout && (mTransition == null || !mTransition.isChangingLayout())) {
//LayoutTransition是用于处理ViewGroup增加和删除子视图的动画效果
if (mTransition != null) {
mTransition.layoutChange(this);
}
super.layout(l, t, r, b);
} else {
mLayoutCalledWhileSuppressed = true;
}
}
int childCount = getChildCount() ;
//安排其children在父视图的具体位置
for(int i=0 ;i<childCount ;i++){
View child = getChildAt(i) ;
//整个layout()过程就是个递归过程
child.layout(l, t, r, b) ;
}
遍历自己的孩子，然后调用child.layout(l, t, r, b) ，给子view 通过setFrame(l, t, r, b) 确定位置， 而重点是(l, t, r, b) 怎么计算出来的呢。是通过之前measure测量出来的MeasuredWidth和MeasuredHeight、在xml 设置的Gravity、RelativeLayout 的其他参数等等一起来确定子View在父视图的具体位置的。 具体的计算过程不同的ViewGroup 的实现都不一样（FragmentLayout\RelativeLayout\LinearLayout）
4.View的layout函数
layout():调用layout()方法主要为了计算View自身的位置，在此方法调用路径中有一个方法特别重要，这个方法就是setFrame()，它的作用就是根据传入的4个位置值，设置View本身的四个顶点位置，也就是用来确定最终View的位置的。接下来就是回调onLayout()方法。
onLayout():对于View的onLayout()方法来说，它是一个空实现。为什么View的onLayout()方法是空实现呢？因为onLayout()方法作用是计算此VIew的子View的位置，对于单一的View而言，它并不存在子View，因此它肯定是空实现啦！
public final void layout(int l, int t, int r, int b) {
.....
//设置View位于父视图的坐标轴
//setFrame(l, t, r, b) 可以理解为给mLeft 、mTop、mRight、mBottom赋值，确定该View在父View的相对位置
boolean changed = setFrame(l, t, r, b);
//判断View的位置是否发生过变化，看有必要进行重新layout吗
if (changed || (mPrivateFlags & LAYOUT_REQUIRED) == LAYOUT_REQUIRED) {
if (ViewDebug.TRACE_HIERARCHY) {
ViewDebug.trace(this, ViewDebug.HierarchyTraceType.ON_LAYOUT);
}
//调用onLayout(changed, l, t, r, b); 函数
onLayout(changed, l, t, r, b);
mPrivateFlags &= ~LAYOUT_REQUIRED;
}
mPrivateFlags &= ~FORCE_LAYOUT;
.....
}
3、Draw
Draw过程的目的绘制View&ViewGroup的视图。
1、背景绘制
2、对ViewGroup绘制
draw():绘制ViewGroup自身。
drawBackground():绘制ViewGroup自身的背景。
onDraw():绘制View自身的内容。
dispatchDraw():对于ViewGroup而言，它是存在子View的，因此此方法就是用来遍历子View，然后让每个子View进入Draw过程从而完成绘制过程。
onDrawScrollBars():ViewGroup的装饰绘制。
3、对View绘制
draw():绘制View自身。
drawBackground():绘制View自身的背景。
onDraw():绘制View自身的内容。
dispatchDraw():对于View而言，它是空实现，因为它的作用是绘制子View的，因为单一的View没有子View，因此它是空实现。
onDrawScrollBars():从名字可以看出，它是绘制滑动条等装饰的，比如ListView的滑动条。
onDraw(canvas) 方法是view用来draw 自己的，具体如何绘制，颜色线条什么样式就需要子View自己去实现，View.java 的onDraw(canvas) 是空实现，ViewGroup 也没有实现，每个View的内容是各不相同的，所以需要由子类去实现具体逻辑。
4、对当前父View的所有子View绘制
就是遍历子View然后drawChild(),drawChild()方法实际调用的是子View.draw()方法,ViewGroup类已经为我们实现绘制子View的默认过程
