使用51单片机+lcd1602转接板-iic接口进行显示
某宝上有卖lcd1602与iic芯片pcf8574的整合，虽然lcd1602能直接用51单片机使用，不过经过整合之后只需要对SCL和SDA两个io口进行操作即可，显得更轻松。
1.硬件电路分析：
1.1：lcd1602与i2c模块的整合只有只有4个引脚，VCC，GND，SCL，SDA，分别接上单片机的VCC，GND，P2^ 0,P2^1;
1.2:led点亮显示系统正常运行
2.配置i2c相关操作函数：
i2c主要相关函数与起始函数，终止函数，和传送数据的函数。
具体请参考“51单片机+oled+ds18b20检测并显示温度第一篇：初始化oled显示”
3.初始化lcd1602：

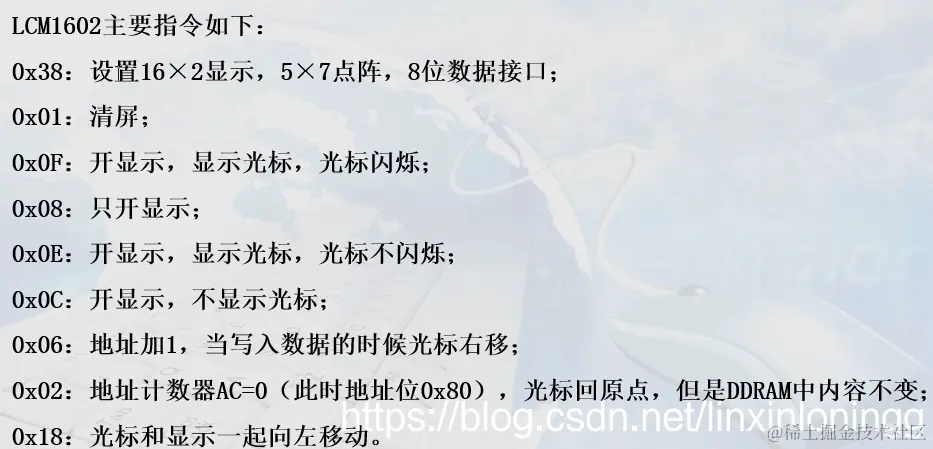

对lcd1602进行初始，我们需要了解lcd1602的相关命令，对其传送命令才可令其初始化
其中的0x38(设置显示模式)，0x01(清屏)，0x08（只显示）和0x0c（开显示，不显示光标）是初始化有使用到的。我们只要将这些命令传入lcd1602即可达到初始化的目的。
**3.1. 传输数据：**前面有说，lcd1602整合模块是采用i2c方式进行通信的，所以要传输数据，就要对i2c进行配置
封装向lcd传输命令的函数：
void write_cmd(unsigned char cmd)
{
I2cStart();
I2cSendByte(0x7c);
I2cSendByte(0x80);
I2cSendByte(cmd);
I2cStop();
}（其中的I2cStart(),I2cStop()与I2cSendByte(cmd)都是之前有说过的，很普通的i2c操作函数）
有了传输命令的函数，就可以封装一个初始化的函数：
void lcd_init(void)
{
write_cmd(0X38);
write_cmd(0x0c);
write_cmd(0x01);
delay_ms(2);
}（传输的数据对应lcd命令）
4.封装lcd显示函数
lcd1602的屏幕可以大概分为16*2，即是水平可以容纳16个字符，垂直分为2行
通过传入不同的地址，即可让字符显示在屏幕的任意位置
4.1封装向lcd写入字符数据的函数：
要向显示字符，肯定要传入字符数据
void write_data(unsigned char DData)
{
I2cStart();
I2cSendByte(0x7c);
I2cSendByte(DData);
I2cSendByte(0x40);
I2cSendByte(DData);
I2cStop();
}将字符数据通过DData传入函数内部，再在函数内部通过i2c操作函数向lcd传入数据
4.2 封装显示单字符的函数：
通过整合上一个函数，可以封装一个显示单字符的函数
void dispaly(unsigned char X, unsigned char Y, unsigned char DData)
{
Y&=0x1;
X&=0xF;
if(Y)
X|=0x40;
X|=0x80;
write_cmd(X);
write_data(DData);
}（X为要显示的水平距离，Y为要显示的垂直距离，DData为字符数据）
4.3 封装显示字符串的函数：
有了显示单字符的函数，还可以封装显示字符串的函数
void dispaly_character(unsigned char X, unsigned char Y, unsigned char* Arry)
{
unsigned int i;
unsigned int length=strlen(Arry);
for(i=0;i<length;i++)
{
dispaly(X,Y,Arry[i]);
X++;
if(X>16)
{Y+=1;X=0;}
}
}（将字符串数组传入函数，X和Y决定字符串起始位置，当显示超过16个字符时自动换行）
最后附上源码和效果图：
完整的项目链接：
github.com/linxinlonin…
