深入浅出三极管及应用

基础

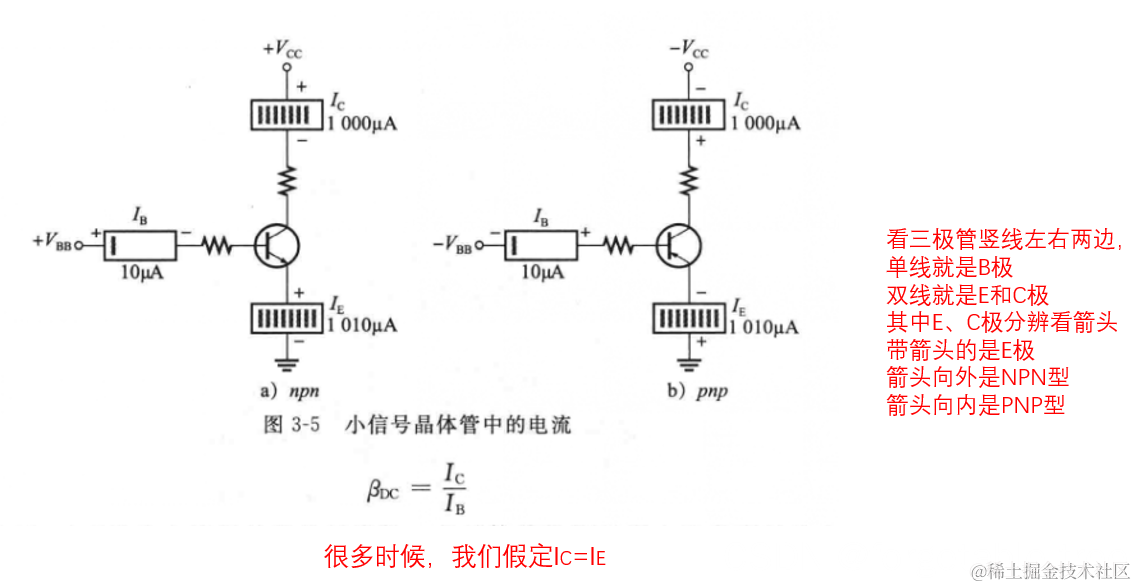

看三极管竖线左右两边

单线就是B极，双线就是E和C极

其中E、C极分辨看箭头，带箭头的是E极

箭头向外是NPN型，箭头向内是PNP型

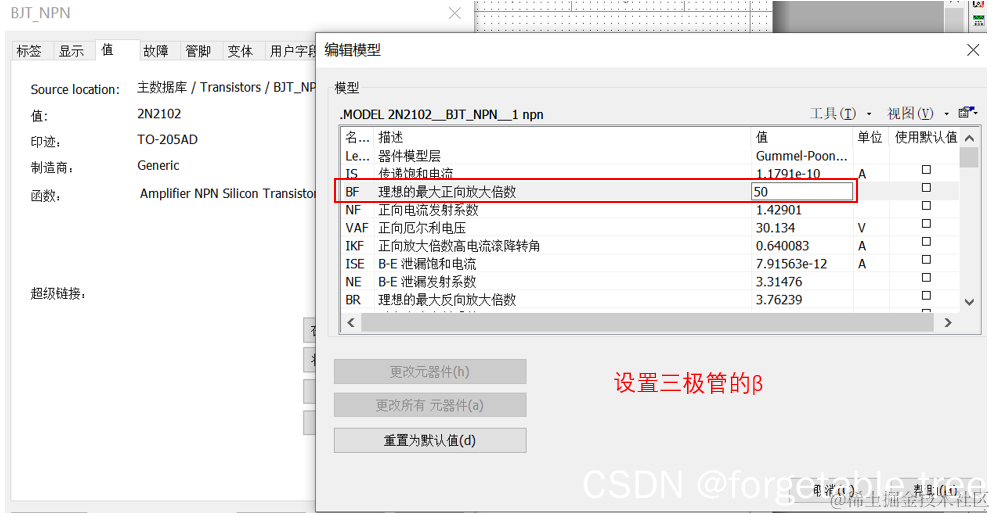

仿真

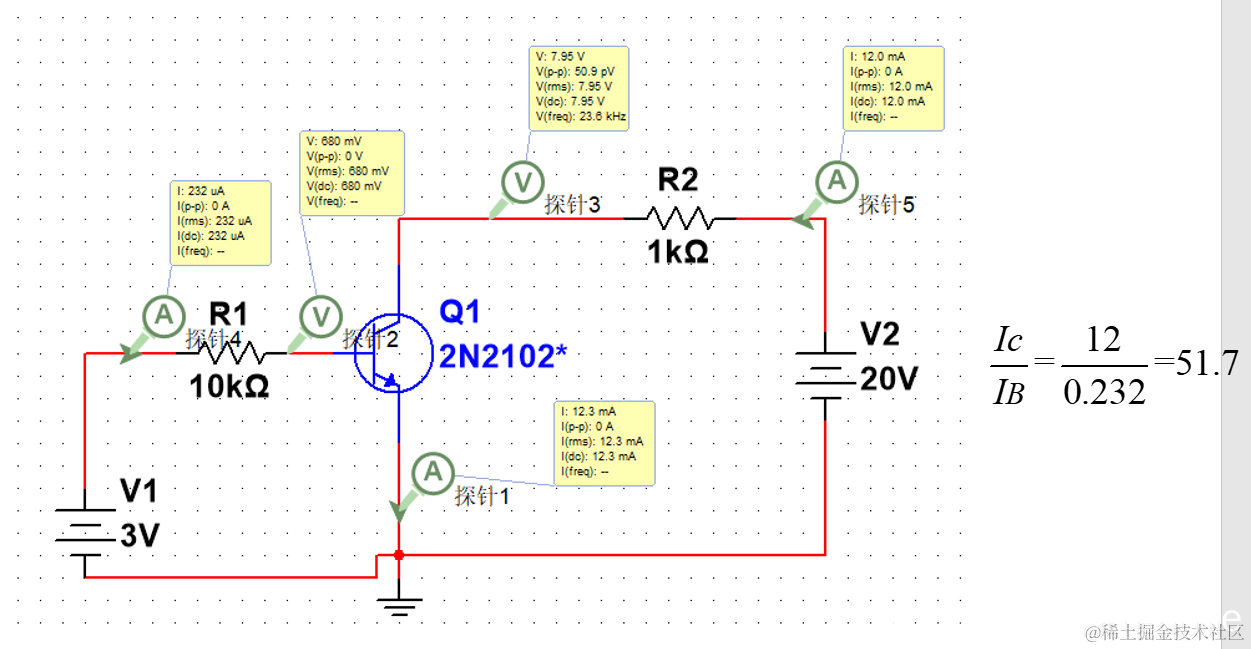

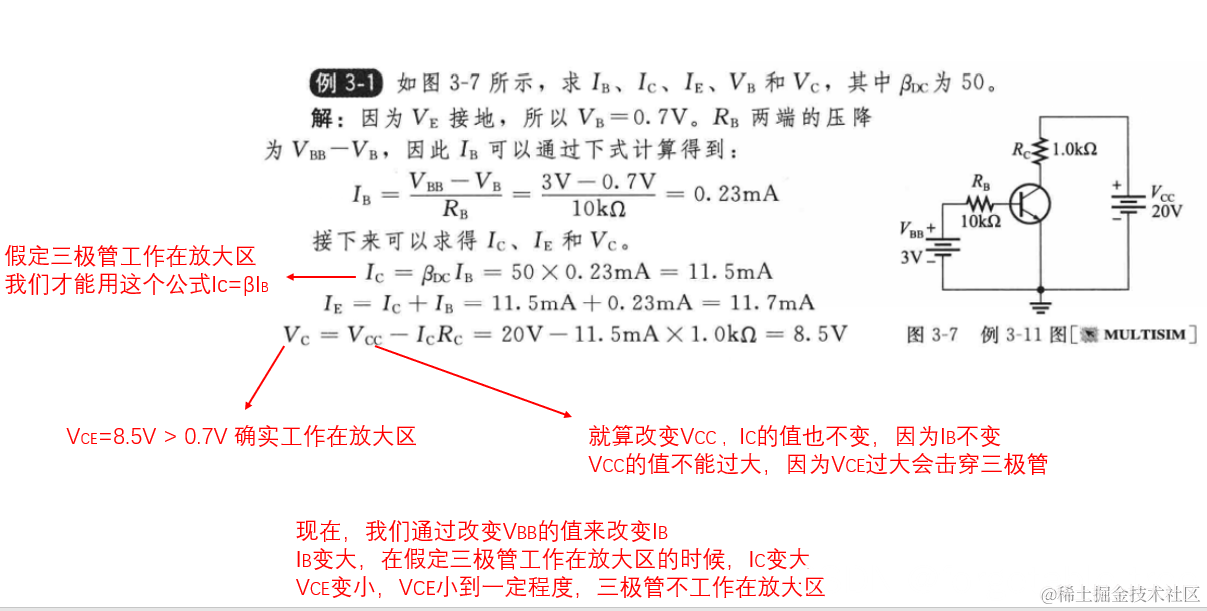

现在，我们通过改变VBB的值来改变IB

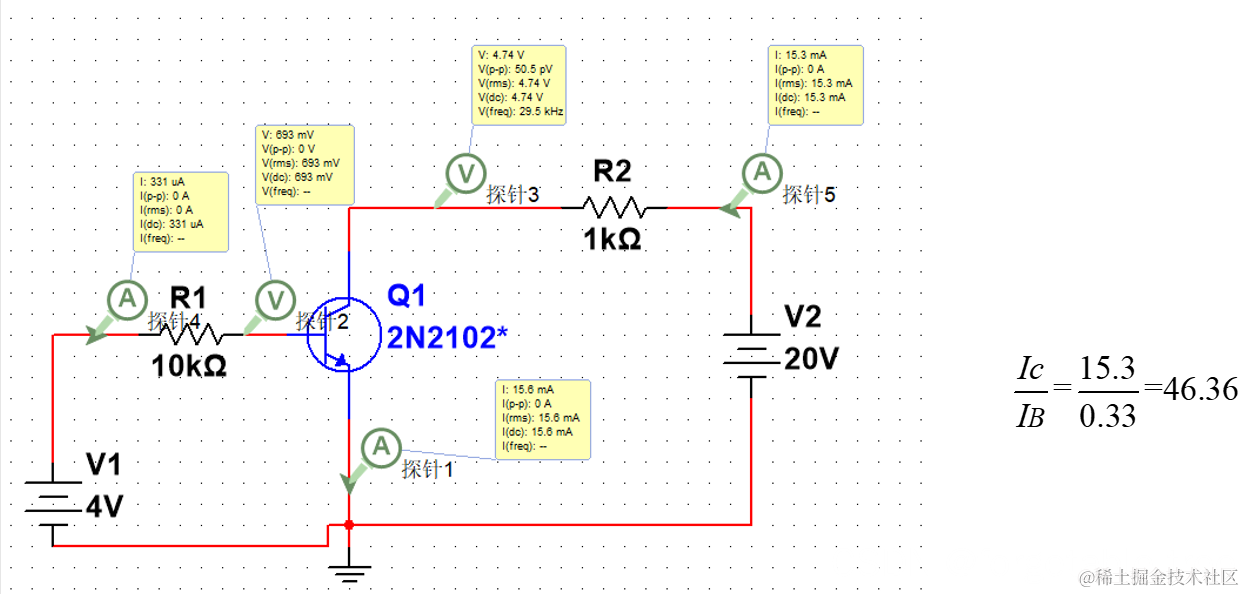

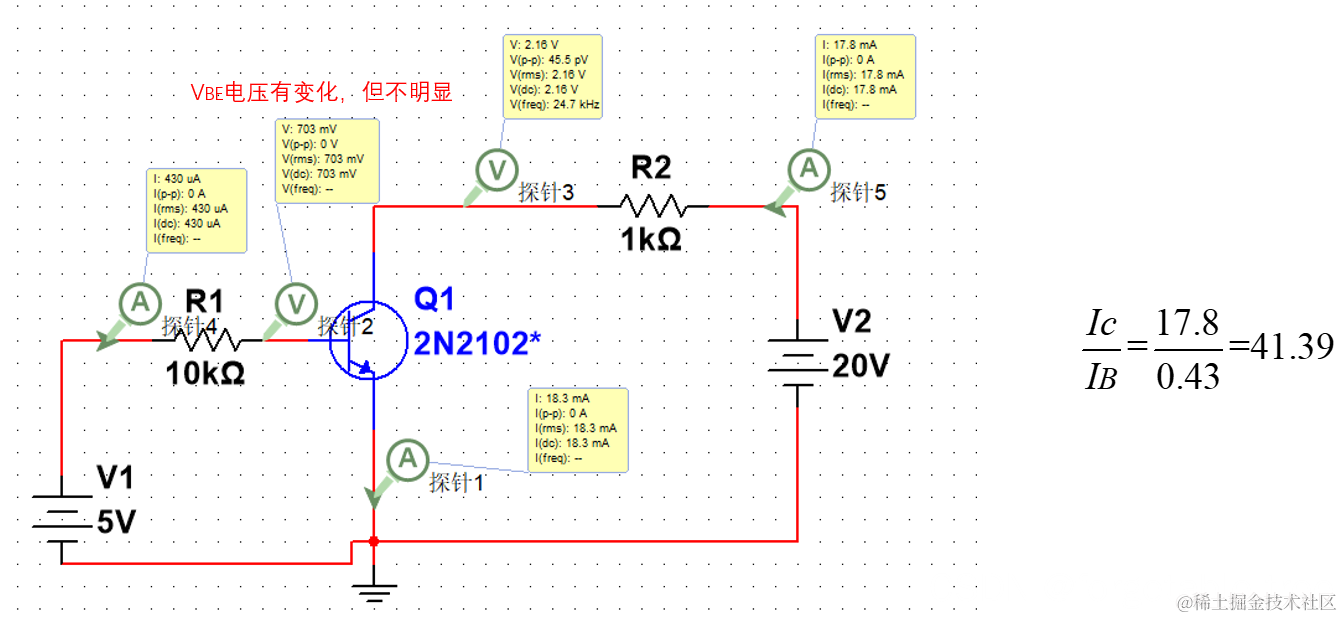

IB变大，在假定三极管工作在放大区的时候，IC变大

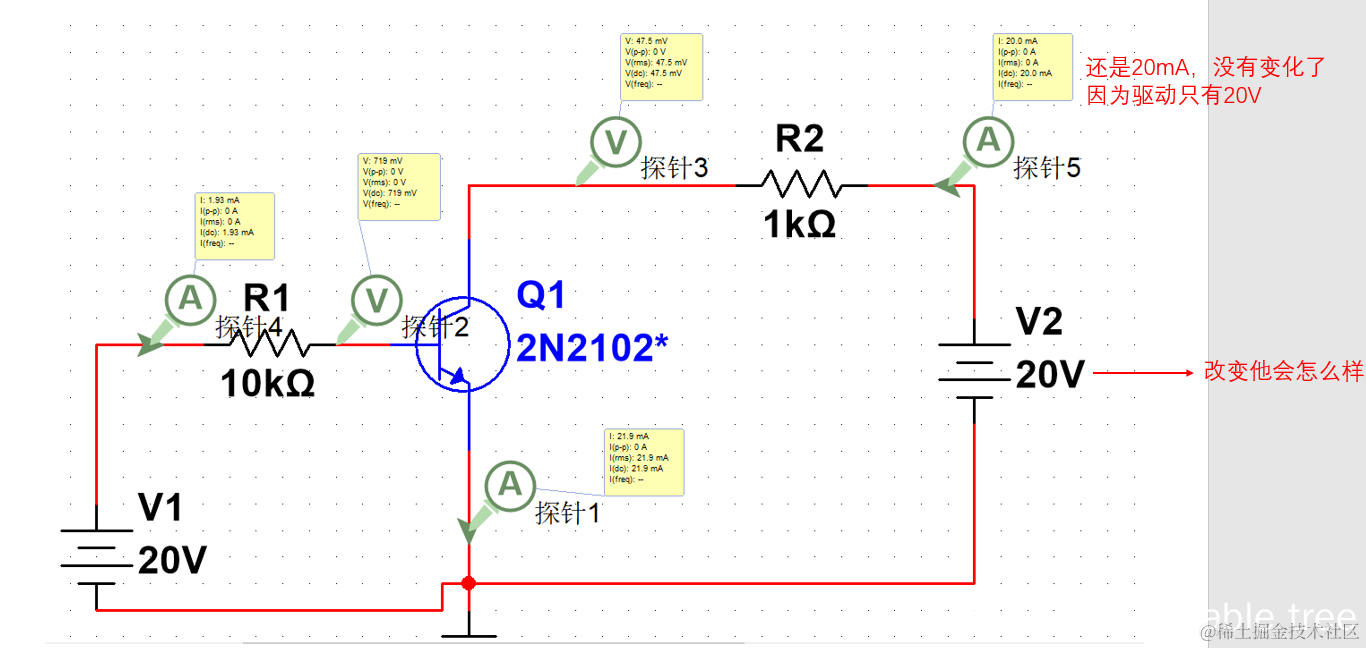

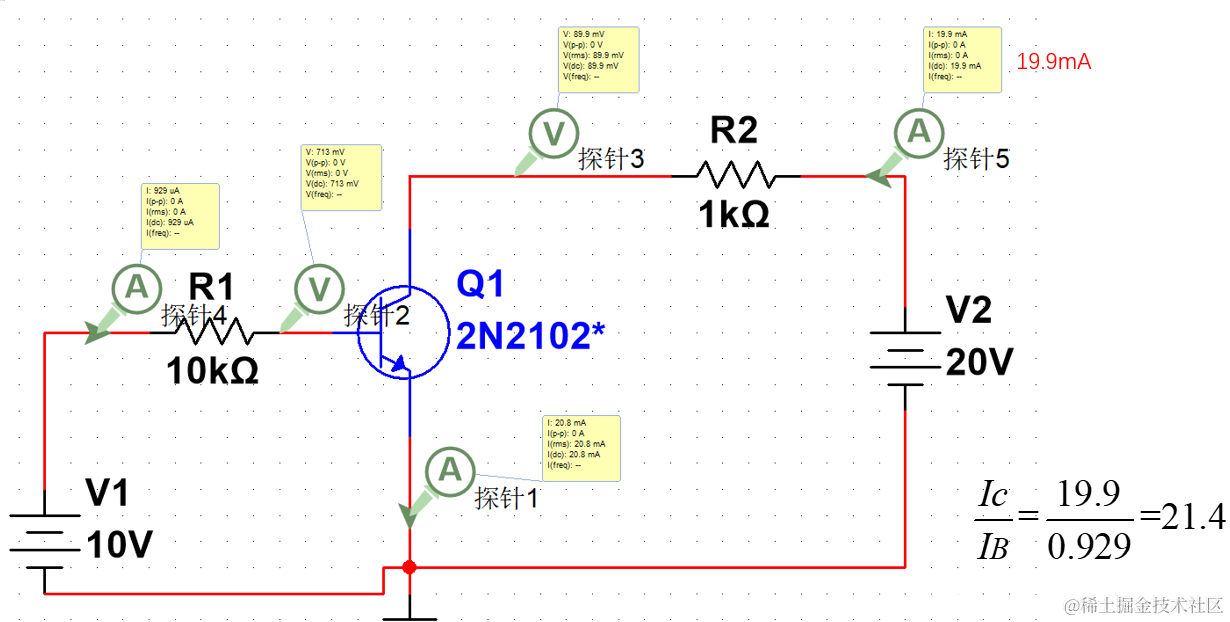

VCE变小，VCE小到一定程度，三极管不工作在放大区，下面开始仿真

应用

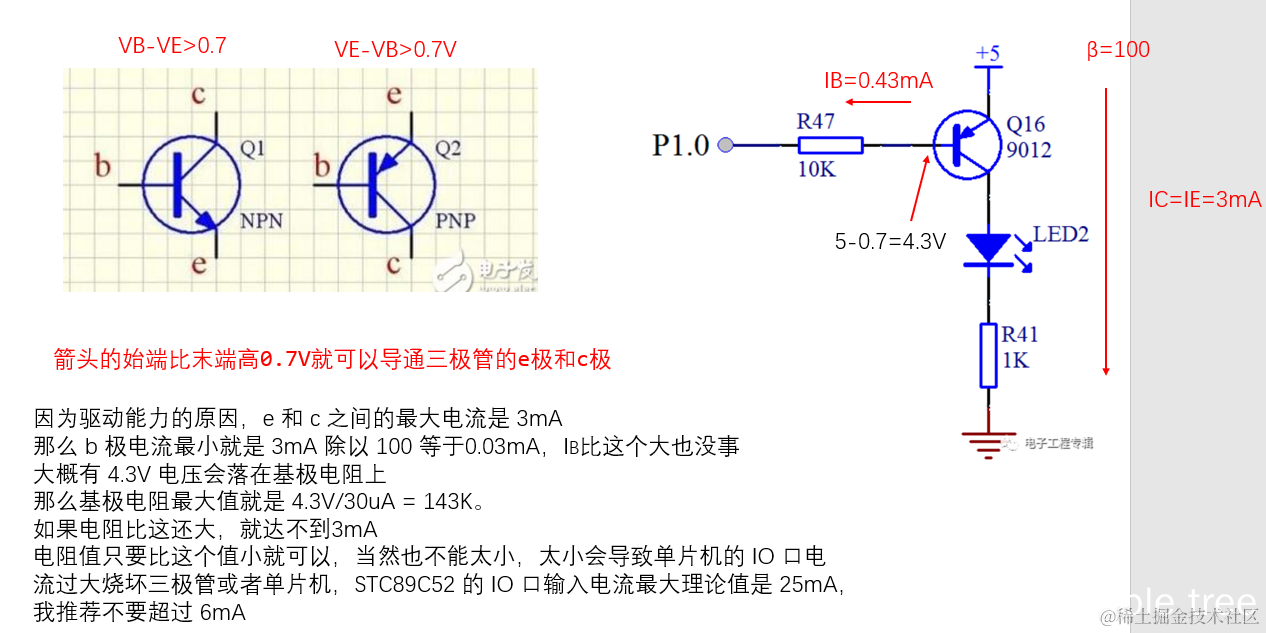

R47的值如何确定

因为驱动能力的原因，假设e 和 c 之间的最大电流是3mA

那么 b 极电流最小就是 3mA ，除以 100 等于0.03mA，IB比这个大也没事，但是不能比他小，如果比0.03mA还小，就算驱动再强，也达不到3mA

大概有 4.3V 电压会落在基极电阻R47上

那么基极电阻最大值就是 4.3V/30uA = 143K

如果电阻比这还大，就达不到3mA

电阻值只要比这个值小就可以，当然也不能太小，太小会导致单片机的 IO 口电流过大烧坏三极管或者单片机，STC89C52 的 IO 口输入电流最大理论值是 25mA，我推荐不要超过 6mA，最终我选择10K
