ST MP157 设备树及驱动开发-PWM驱动

技术洞察TIC
165 阅读1分钟

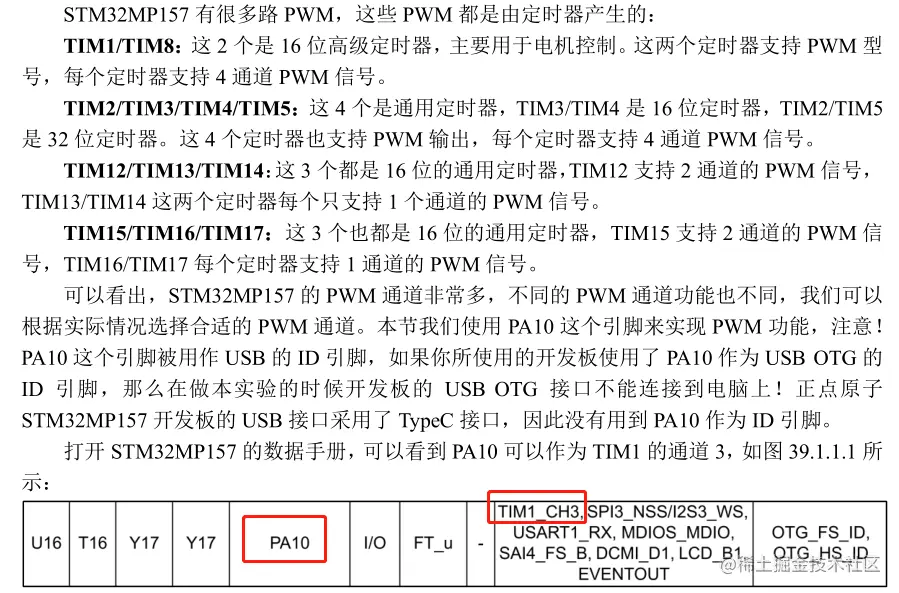

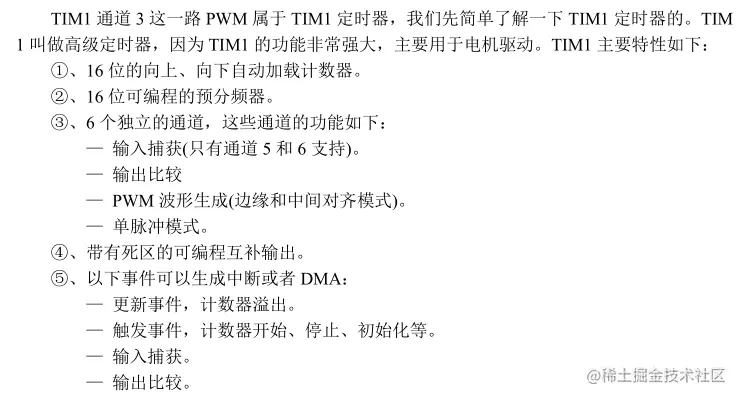

1PWM硬件电路

image.png image.png

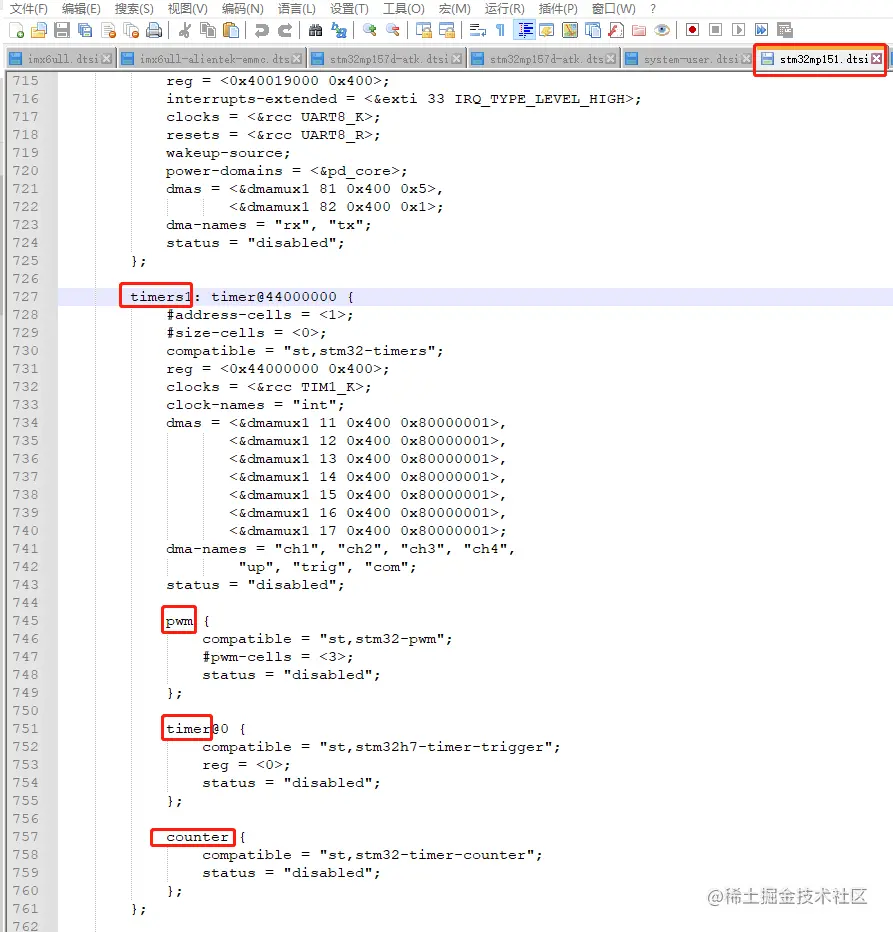

2 设备树

image.png image.png

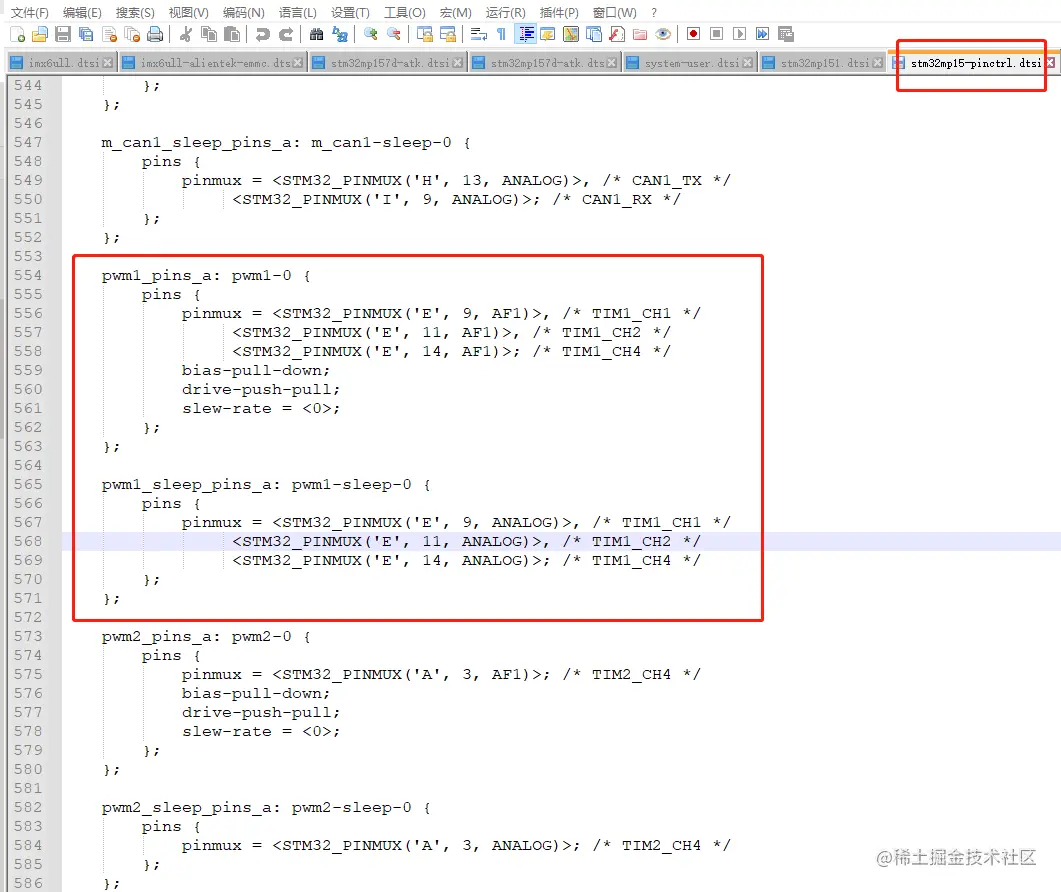

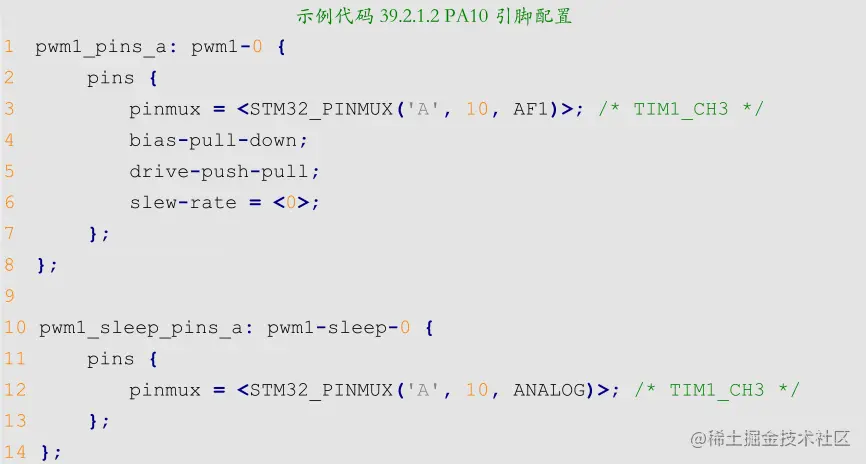

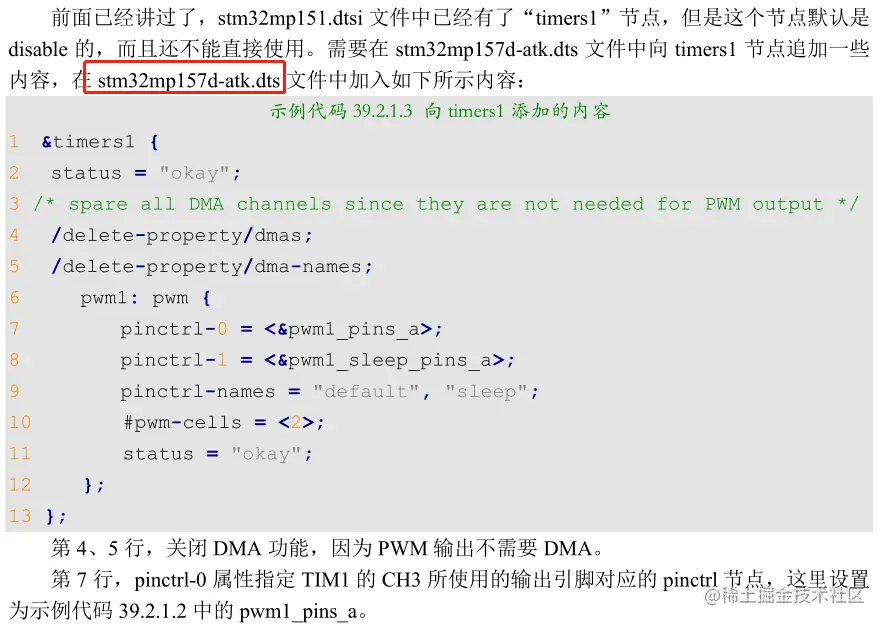

  • 自定义设备树（ST 官方已经设置好了 TIM1 的 CH1、CH2 和 CH4 这三个通道的引脚配置，但是这里我们只需要 CH3） image.png image.png

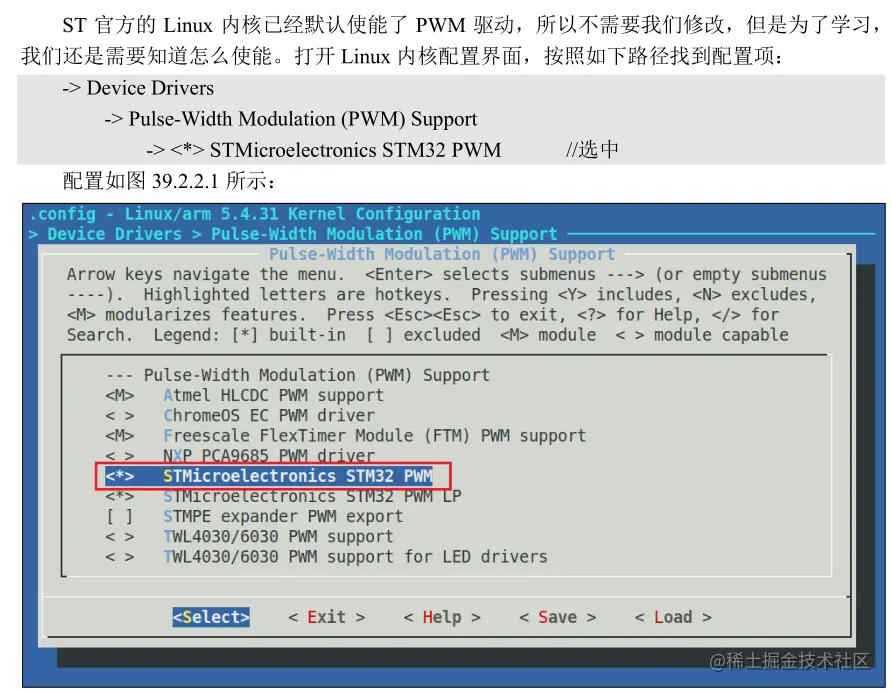

3 驱动开发(摘录)

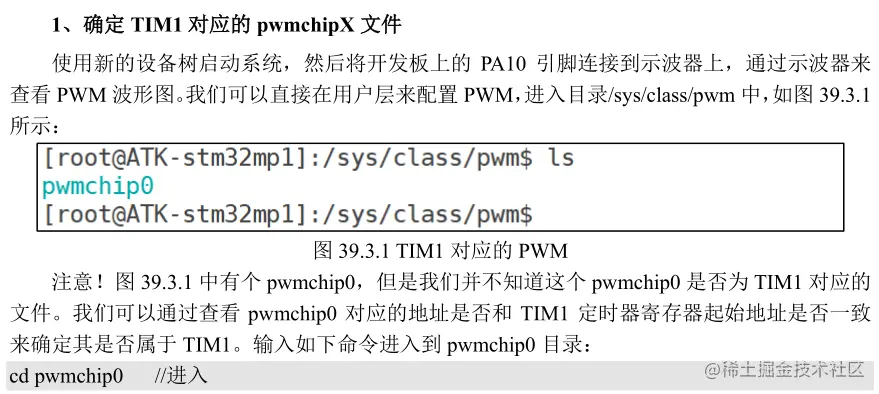

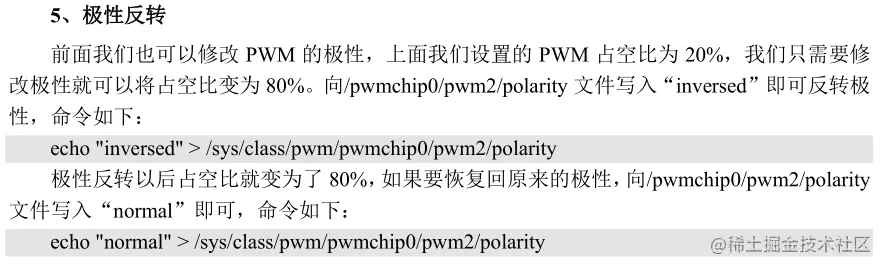

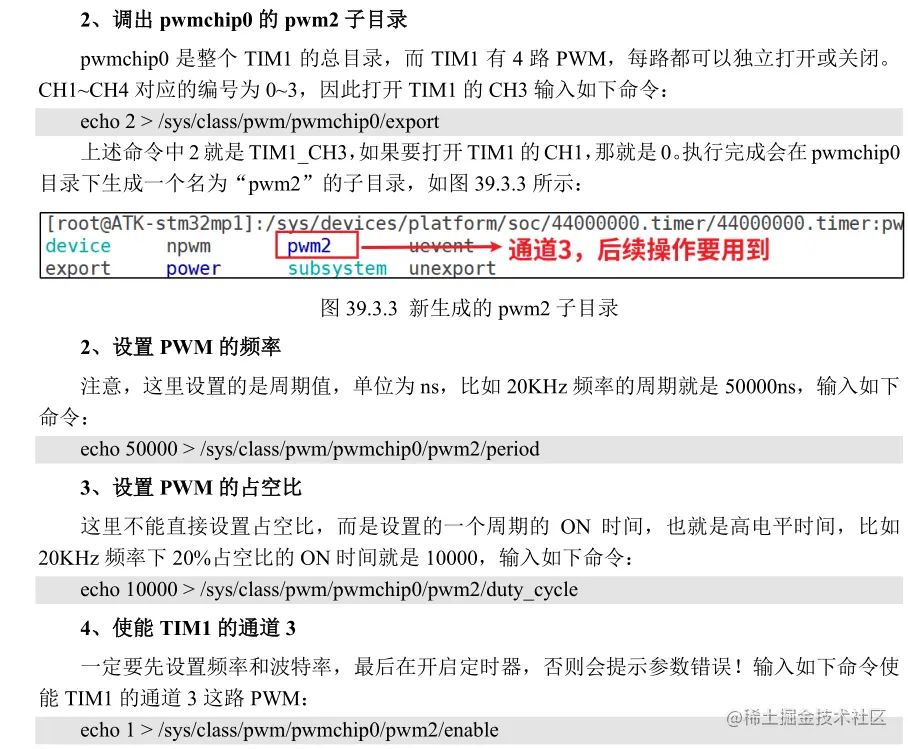

4 运行测试

image.png image.png image.png
