设计一个LED，按照1毫秒的速率进行翻转

设计一个LED，按照1毫秒的速率进行翻转

晶振:50MHZ；
周期：20ns；
计数次数：1ms=1000000ns/20ns -1=49_999次；
同时49_999次采用程序员计算机可知，需要一个16为的计数器。

module led_test(clk,rst_n,led);
      input clk;
		input rst_n;

		output  reg led;

		reg [15:0] cnt;

		always@(posedge clk or negedge rst_n)
		  if(!rst_n)
		    cnt <= 0;
		  else if(cnt == 49_999)
		    cnt <= 0;
		  else
		   cnt <= cnt + 1'b1;
	   always@(posedge clk or negedge rst_n)
		  if(!rst_n)
		    led <= 0;
		  else if(cnt == 49_999)
		    led <= ~led;
endmodule

testbench测试：

`timescale 1ns/1ns
module led_test_tb;

  reg clk;
  reg rst_n;

  wire  led;

led_test  led_test(
         .clk(clk),
			.rst_n(rst_n),
			.led(led)
			);

initial clk = 1;
always	#10  clk=~clk;

initial begin
   rst_n=0;
   #200;
   rst_n = 1;
	#10000000;//这里代表跑10ms
	$stop;
end

endmodule

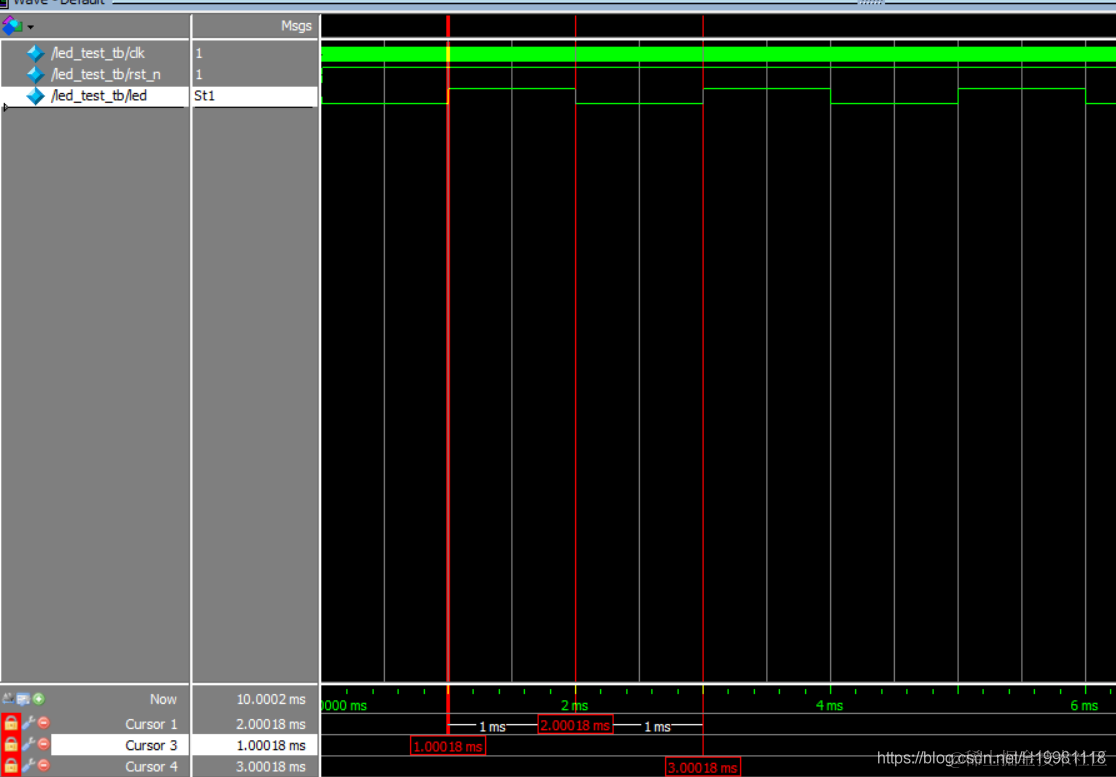

可以看出时间间隔正是1ms，所以实现了1ms翻转一次。

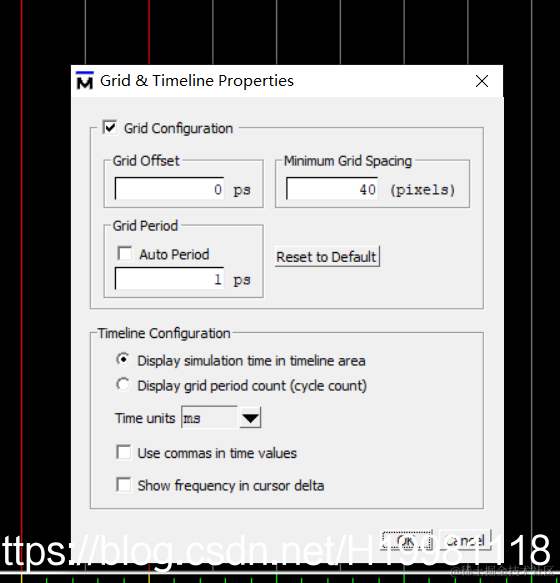

采用Grid&Timeline能够进行时间单位的修改。
