一 概念：

异步置位和复位与时钟无关，可以解释为不需要等到时钟沿到来，也能进行置位和复位。
事件控制语法：
@（<沿关键词 时钟信号> or<沿关键词 复位信号> or <沿关键词 置位信号> ）

同步置位和复位是指只有在时钟的有效跳变沿时刻置位和复位。
事件控制语法：
1.正沿触发：
@（posedge clk）
2.负沿触发：
@（negedge clk）

二.
异步：

always @(posedge clk or negedge rst_n )

          if(!rst_n)

这种方式占用的逻辑资源较小，但是容易产生竞争

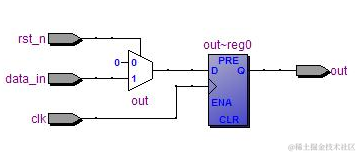

同步：always @(posege clk or posedge rst_n)

            If(!rst_n)

这种方式占用的逻辑资源较多，但是不容易产生竞争

三：采用波形图进行原理解释

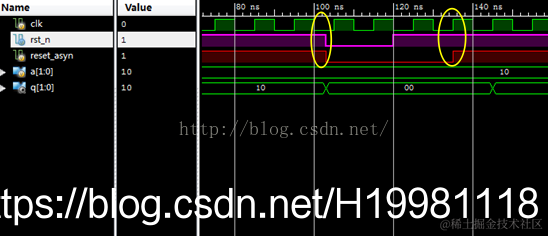

如图第一黄色圆圈：与时钟无关；标记为异步复位效果，只要有复位信号就进行复位。
第二个黄色圆圈：同步释放的效果，当复位按键释放之后，复位信号不是立即消失，而是要等到时钟上升沿到来时才进行复位。
以上为异步复位同步释放，好处：防止复位信号撤除时产生亚稳态事件。

module Sys_Rst(
    input       clk,
    input       rst,
    output      sys_rst
);

reg     rst_r0;
reg     rst_r1;

always @(posedge clk or posedge rst)begin  //异步复位与时钟无关，则无需等时钟沿的到来
    if(rst)begin          //复位低电平有效
        rst_r0 <= 1'b1;
        rst_r1 <= 1'b1;
    end
    else begin      //rst=0时，不复位：释放
        rst_r0 <= 1'b0;     //与时钟同步的逻辑，为了实现同步释放
        rst_r1 <= rst_r0;
    end
end

assign  sys_rst = rst_r1;

endmodule
