Verilog之分频电路设计
一.
一个数字系统中往往需要多种频率的时钟脉冲作为驱动源，这样就需要对FPGA的系统时钟（频率较高）进行分频。比如在进行流水灯、数码管动态扫描设计时不能直接使用系统时钟（太快而肉眼无法识别），或者需要进行通信时，由于通信速度不能太高（由不同的标准限定），这样就需要对系统时钟分频以得到较低频率的时钟。
分频器主要分为偶数分频、奇数分频，如果在设计过程中采用参数化设计，就可以随时改变参量以得到不同的分频需要。
在对时钟要求不是很严格的FPGA系统中，分频通常都是通过计数器的循环计数来实现的。
偶数分频（2N）
偶数分频更为简单，很容易用模为N的计数器实现50%占空比的时钟信号，即每次计数满（计到N/2-1）时输出时钟信号翻转。
奇数分频（2N+1）
奇数分频的难点就在于对50%占空比的处理，其核心思想就在于要学会利用寄存器的不同捕获边沿进行分频操作。

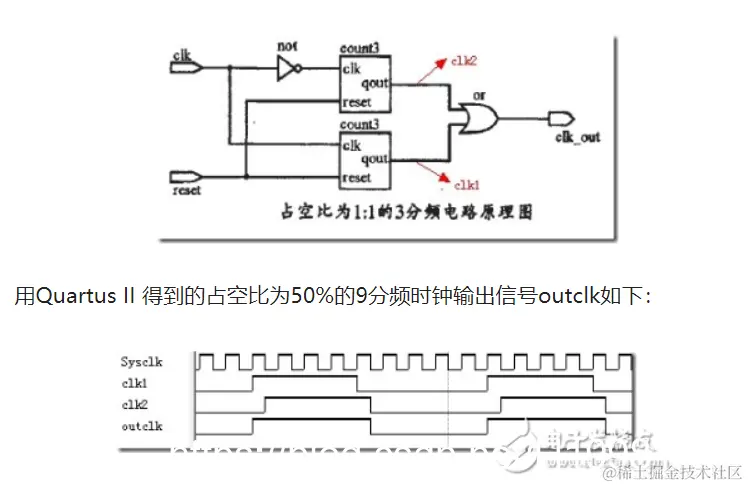

将得到的上升沿触发计数的奇数分频输出信号CLK1，和得到的下降沿触发计数的相同（时钟翻转值相同）奇数分频输出信号CLK2，最后将CLK1和CLK2相或之后输出，就可以得到占空比为50%的奇数分频器。
假设奇数分频的值为2N+1，为了实现占空比为50%的奇数分频，需要用到一个计数器和2路分频信号，第1路根据计数器的值在上升沿分频，即分别在计数器走到N-1和2N时，进行时钟信号的反转；而第2路则根据计数器的值在下降沿分频，同样是在计数器走到N-1和2N时，进行时钟信号反转。因为，一个时钟的上升沿和下降沿之间的时间差正好是50%的时钟周期，所以将两路信号进行或逻辑运算，就可以实现50%占空比的奇数分频。
//奇数分频的verilog设计实例
module Div_three(
input clk,
input rst_n,
output div_three //以三分频来设计
);
reg [1:0] cnt; //分频计数器，因为是三分频，两位00，01，10，就能表示十进制的计数0，1，2
reg div_clk1; //上升沿分频
reg div_clk2; //下降沿分频
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)begin //实现复位清零
cnt <= 0;
end
else if(cnt == 2) //如果计数满了，则清零，没满则进行自加1的操作，实现分频计数
cnt <= 0;
else begin
cnt <= cnt + 1;
end
end
//上升沿分频
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)begin
div_clk1 <= 0;
end
else if(cnt == 0)begin //在cnt==0时对信号进行翻转
div_clk1 <= ~div_clk1;
end
else
div_clk1 <= div_clk1;
end
//下降沿分频
always @(negedge clk or negedge rst_n)begin
if(rst_n == 1'b0)begin
div_clk2 <= 0;
end
else if(cnt == 2)begin //在cnt==2时对信号进行翻转
div_clk2 <= ~div_clk2;
end
else
div_clk2 <= div_clk2;
end
//两部分的上升下降沿相或，刚好是0到2，实现三分频
assign div_three = div_clk2 ^ div_clk1; //上升沿与下降沿分频信号，相或输出最终 50% 占空比时钟，用或逻辑来实现奇数分频的技术
endmodule
