1 导论

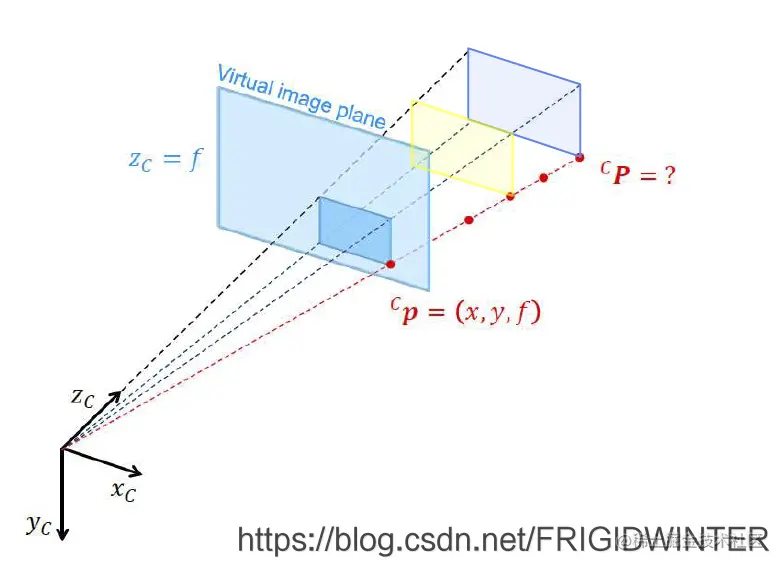

透视几何的缺陷是图像深度信息的丢失，如图1所示，根据相似变换关系，视线上的若干平面都映射为成像面上的一个平面。

在这里插入图片描述

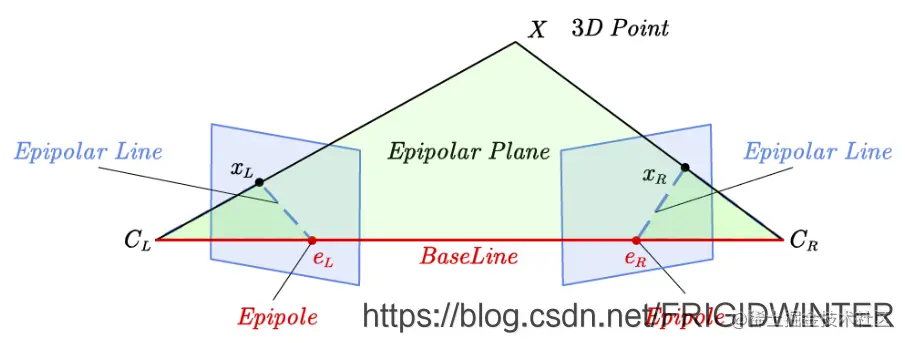

对极几何是两个透视几何模型间的几何约束关系，主要用于实现基于三角测量的双目立体视觉、深度估计等，对极几何约束只能实现点到线的映射，因此约束条件弱于透视几何。下图展示了对极几何的基本概念，其中3D世界的真实点称为物点 $X$ ；物点在相机成像面上形成像点 $x_L$ 、 $x_R$ ；两台透视相机间光心的连线称为基线；基线与成像面的交点称为极点 $e_L$ 、 $e_R$ ，若图像中不存在极点，则说明两个摄像机不能拍摄到彼此；像点与极点的连线称为极线，所有极线相交于极点；透视相机光心与物点确定的平面称为极平面。在这里插入图片描述

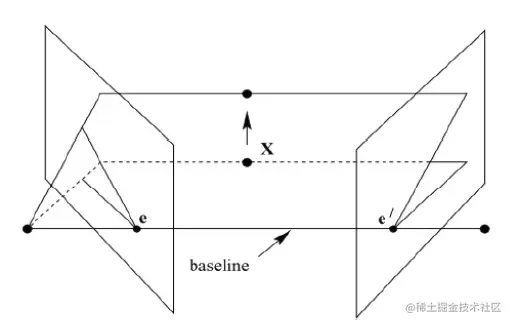

对于不同物点，极平面绕基线旋转，极线绕极点矩形，如图3所示。

在这里插入图片描述

2 对极约束推导

下面讨论两个透视模型间的关系。不妨以左侧相机为参考，设物点 $^{\boldsymbol{L}}\!X=\left[ \begin{matrix} X& Y& Z\\\end{matrix} \right] ^T$ ，左右两相机间的变换关系为

_{\boldsymbol{L}}^{\boldsymbol{R}}\boldsymbol{T}=\left[ \begin{matrix} \boldsymbol{R}& \boldsymbol{t}\\ 0& 1\\\end{matrix} \right]

则物点在右透视相机坐标系里的3D坐标为

^{\boldsymbol{R}}\!\boldsymbol{X}=_{\boldsymbol{L}}^{\boldsymbol{R}}\boldsymbol{T}^{\boldsymbol{L}}\!\boldsymbol{X}=\boldsymbol{R}\left[ \begin{array}{c} X\\ Y\\ Z\\\end{array} \right] +\boldsymbol{t}=\left[ \begin{array}{c} X'\\ Y'\\ Z'\\\end{array} \right]

事实上，向量 $t$ 与成像面的交点即为极点。

根据相似关系，物点在左、右成像面上几何坐标为

\begin{cases} x_L=f_L\frac{X}{Z}\\ y_L=f_L\frac{Y}{Z}\\ z_L=f_L\\\end{cases}\Rightarrow ^{\boldsymbol{L}}\!\boldsymbol{x}=\frac{f_L}{Z}\,\,^{\boldsymbol{L}}\!\boldsymbol{X}\,\, \begin{cases} x_R=f_R\frac{X'}{Z'}\\ y_R=f_R\frac{Y'}{Z'}\\ z_R=f_R\\\end{cases}\Rightarrow ^{\boldsymbol{R}}\!\boldsymbol{x}=\frac{f_R}{Z'}\,\,^{\boldsymbol{R}}\!\boldsymbol{X}

结合齐次变换关系，有

^{\boldsymbol{R}}\!\boldsymbol{x}=\frac{f_R}{Z'}\left( \boldsymbol{R}^{\boldsymbol{L}}\!\boldsymbol{X}+\boldsymbol{t} \right) \\=\frac{f_R}{Z'}\left( \boldsymbol{R}\frac{Z}{f_L}\cdot ^{\boldsymbol{L}}\!\boldsymbol{x}+\boldsymbol{t} \right) \\=\alpha \boldsymbol{R}^{\boldsymbol{L}}\!\boldsymbol{x}+\beta \boldsymbol{t}\,\,

其中 $\alpha$ 、 $\beta$ 为两个与尺度有关的常数。将等式两边同时与向量 $t$ 做外积，有

^{\boldsymbol{R}}\!\boldsymbol{x}\times \boldsymbol{t}=\left( \alpha \boldsymbol{R}^{\boldsymbol{L}}\!\boldsymbol{x}+\beta \boldsymbol{t} \right) \times \boldsymbol{t}

线性化为

{\boldsymbol{t}^{\land}}^{\boldsymbol{R}}\!\boldsymbol{x}=\alpha \boldsymbol{t}^{\land}\boldsymbol{R}^{\boldsymbol{L}}\!\boldsymbol{x}

两边同乘 $^{\boldsymbol{R}}\!\boldsymbol{x}^T$ ，考虑到 $^{\boldsymbol{R}}\!\boldsymbol{x}^T$ 与向量 $^{\boldsymbol{R}}\!\boldsymbol{x}\times \boldsymbol{t}$ 垂直，故

\alpha ^{\boldsymbol{R}}\!\boldsymbol{x}^T\boldsymbol{t}^{\land}\boldsymbol{R}^{\boldsymbol{L}}\!\boldsymbol{x}=0

消去常数 $\alpha$ ，即得

{^{\boldsymbol{R}}\!\boldsymbol{x}^T\boldsymbol{E}^{\boldsymbol{L}}\!\boldsymbol{x}=0}

其中 $\boldsymbol{E}=\boldsymbol{t}^{\land}\boldsymbol{R}$ 称为本征矩阵(Essential Matrix)，表征了同一物点在两个透视相机成像面上像点的几何约束关系。

下面引入相机内参矩阵，将像点映射到像素平面

\begin{cases} ^{\boldsymbol{L}}\!\!\:\boldsymbol{u}={\boldsymbol{K}_{\boldsymbol{L}}}^{\boldsymbol{L}}\!\boldsymbol{x}\\ ^{\boldsymbol{R}}\!\!\:\boldsymbol{u}={\boldsymbol{K}_{\boldsymbol{R}}}^{\boldsymbol{R}}\!\boldsymbol{x}\\\end{cases}

代入上式即得

{ ^{\boldsymbol{R}}\!\boldsymbol{u}^T\boldsymbol{F}^{\boldsymbol{L}}\!\boldsymbol{u}=0}

其中 $\boldsymbol{F}=\boldsymbol{K}_{R}^{-T}\boldsymbol{EK}_{L}^{-1}$ 称为基本矩阵(Fundamental Matrix)，表征了同一物点在两个透视相机像素面上像素点间的几何约束关系。

本征矩阵与基本矩阵表征了两个透视模型对极几何的代数特征，以上二式共同构成对极约束(Epipolar Constraint)。
