【万用表识别】基于模板匹配实现数字仪表识别附matlab代码

1 简介

针对工业生产中数字式仪表的自动识别问题,利用图像处理技术和匹配技术,提出了一种仪表显示字符的识别方法。通过图像灰度化、直方图增强和中值滤波去噪等技术对图像进行预处理,运用相关匹配和图形模板匹配的方法对输入的字符模式进行初始分类和识别。测试结果表明,算法能够自动、快速、准确地识别出仪表的显示字符。​

2 部分代码

%读数%20140102

close all

clear

clc

plantype = 2;% 1是读指针，2是读数字

file = '3.tif';%指针

% file = 'H:\picture\digital\28-20.tif';%数字

I0 = imread(file);

figure;imshow(I0);title('待读数图片');

scale = 1000/length(I0);

Irsz = imresize(I0,scale);

clear I0;

%%%%%%2.1：读指针%%%%%%

if plantype == 1

    %%%%%%2.1.1:剪切图片，与模板图片相减%%%%%%

    load plan1;

    Ic = imcrop(Irsz,Rect);

    Isub = Istd - Ic ;

    level = graythresh(Isub);

    Ib = im2bw(Isub,level);

    %  figure;imshow(Ib);title('bwimage');%--------------------------------

                case {0,1,2,3,4,5,6,7,8,9}

                    result = [result,sprintf('%d',flag)];

                case 10

                    result = [result,sprintf('%c','.')];

                case 11

                    result = [result,sprintf('%c','-')];

                otherwise

                    result = [result,sprintf('%c','?');];

            end

        end

        msgbox(result,'result');

     end

end

%}

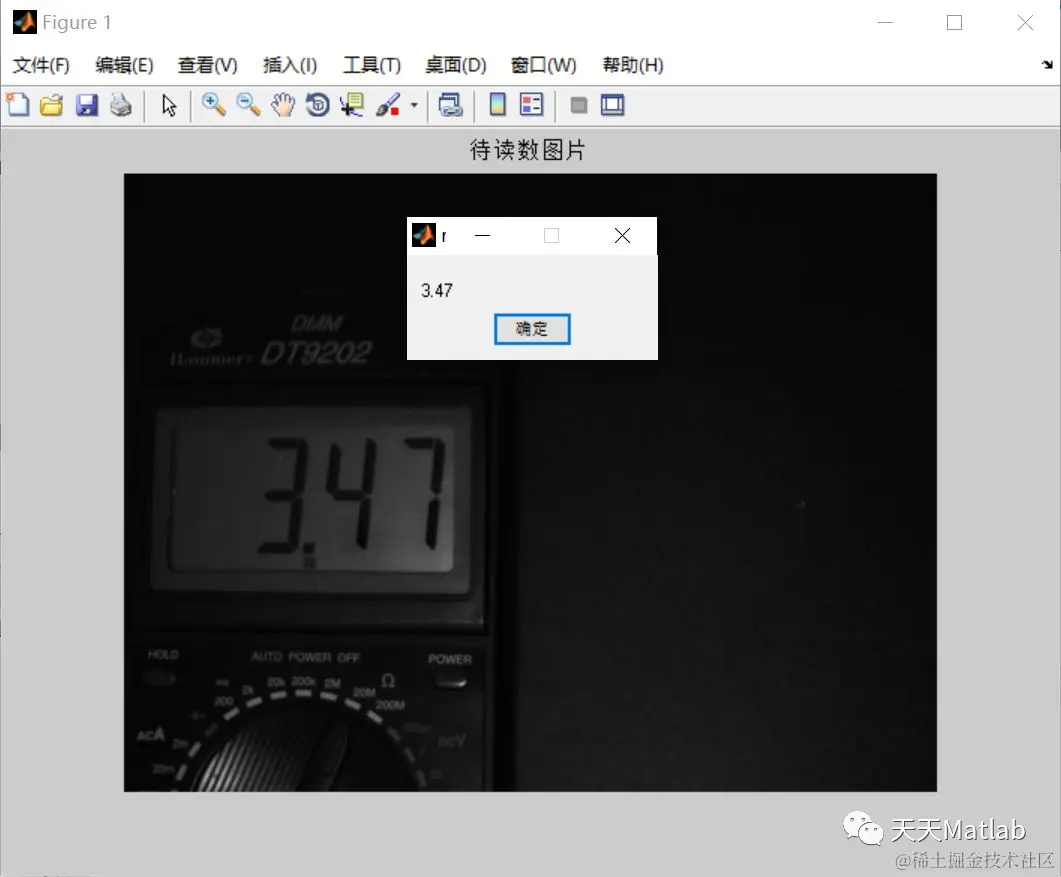

3 仿真结果

4 参考文献

[1]卢卫娜,刘长荣,郑玉才,王海芳. 一种基于模板匹配的数字仪表字符识别方法[J]. 现代计算机, 2008(3):4.
