1 简介
为了提高短期光伏发电预测的准确性,文中采用深度置信网络(DBN)建立了各模型函数的预测模型.通过分析各模型函数的特征,建立了光伏发电模型的功率预测.传统的基于神经网络的功率预测难以训练多层网络,影响其预测精度.DBN采用无监督贪婪逐层训练算法构建了一个在回归预测分析中具有优异性能的多隐层网络结构,已成为深度学习领域的研究热点.DBN连接权重采用结合粒子群优化算法优化,避免出现由随机初始化导致的局部最优解现象,从而提高了DBN网络预测性能.最后,案例测试显示了所提出模型的有效性.
2 部分代码
clear all
close all
format compact
format long
%% 1.数据加载
fprintf(1,'加载数据 \n');
load('drivFace600');%其中1-173为1类，174-343为2类 344-510为3类 511-600为4类，各选择20%作为测试集
%第一类173组
[i1 i2]=sort(rand(173,1));
train(1:139,:)=input(i2(1:139),:); train_label(1:139,1)=output(i2(1:139),1);
test(1:34,:)=input(i2(140:173),:); test_label(1:34,1)=output(i2(140:173),1);
%第二类有170组
[i1 i2]=sort(rand(170,1));
train(140:275,:)=input(173+i2(1:136),:); train_label(140:275,1)=output(173+i2(1:136),1);
test(35:68,:)=input(173+i2(137:170),:); test_label(35:68,1)=output(173+i2(137:170),1);
%第三类有167
[i1 i2]=sort(rand(167,1));
train(276:408,:)=input(343+i2(1:133),:); train_label(276:408,1)=output(343+i2(1:133),1);
test(69:102,:)=input(343+i2(134:167),:); test_label(69:102,1)=output(343+i2(134:167),1);
%第4类有90
[i1 i2]=sort(rand(90,1));
train(409:480,:)=input(510+i2(1:72),:); train_label(409:480,1)=output(510+i2(1:72),1);
test(103:120,:)=input(510+i2(73:90),:); test_label(103:120,1)=output(510+i2(73:90),1);
clear i1 i2 input output
%%打乱顺序
k=rand(480,1);[m n]=sort(k);
train=train(n(1:480),:);train_label=train_label(n(1:480),:);
k=rand(120,1);[m n]=sort(k);
test=test(n(1:120),:);test_label=test_label(n(1:120),:);
clear k m n
%no_dims = round(intrinsic_dim(train, 'MLE')); %round四舍五入
%disp(['MLE estimate of intrinsic dimensionality: ' num2str(no_dims)]);
numbatches=10;%数据分块数
numcases=48;%每块数据集的样本个数（不能太小）块数不能超过样本数
numdims=size(train,2);%单个样本的维数
% 训练数据
x=train;%将数据转换成DBN的数据格式
for i=1:numbatches
train1=x((i-1)*numcases+1:i*numcases,:);
batchdata(:,:,i)=train1;
end%将分好的10组数据都放在batchdata中
%% rbm参数
maxepoch=20;%训练rbm的次数
hid=4; %隐含层数
hmax=500;hmin=100; %各隐含层节点数取值区间
tic;
%%
rbm1;
hidpen2=vishid; penrecbiases2=hidbiases; hidgenbiases2=visbiases;
%% 训练第4层RBM
fprintf(1,'\nPretraining Layer 4 with RBM: %d-%d \n',numpen2,numpen3);%200-100
batchdata=batchposhidprobs;%显然，将第二哥RBM的输出作为第三个RBM的输入
numhid=numpen3;%第三个隐含层的节点数
restart=1;
rbm1;
hidpen3=vishid; penrecbiases3=hidbiases; hidgenbiases3=visbiases;
%% 训练极限学习机
% 训练集特征输出
w1=[vishid1; hidrecbiases];
w2=[hidpen; penrecbiases];
w3=[hidpen2; penrecbiases2];
w4=[hidpen3; penrecbiases3];
digitdata = [x ones(size(x,1),1)];%x表示train数据集
w1probs = 1./(1 + exp(-digitdata*w1));%
w1probs = [w1probs ones(size(x,1),1)];%
w2probs = 1./(1 + exp(-w1probs*w2));%
w2probs = [w2probs ones(size(x,1),1)];%
w3probs = 1./(1 + exp(-w2probs*w3)); %
w3probs = [w3probs ones(size(x,1),1)];%
w4probs = 1./(1 + exp(-w3probs*w4)); %
H = w4probs'; %%第三个rbm的实际输出值，也是elm的输入值H
lamda=0.001; %% 正则化系数在0.0007-0.00037之间时 测试精度最大81.667%
H=H+1/lamda; %加入regularization factor
T =train_label'; %训练集标签
T1=ind2vec(T); %做分类需要先将T转换成向量索引
OutputWeight=pinv(H') *T1';
Y=(H' * OutputWeight)';
temp_Y=zeros(1,size(Y,2));
for n=1:size(Y,2)
[max_Y,index]=max(Y(:,n));
temp_Y(n)=index;
end
Y_train=temp_Y;
%Y_train=vec2ind(temp_Y1);
% 训练集准确率
train_accuracy=sum(Y_train==T)/length(T)

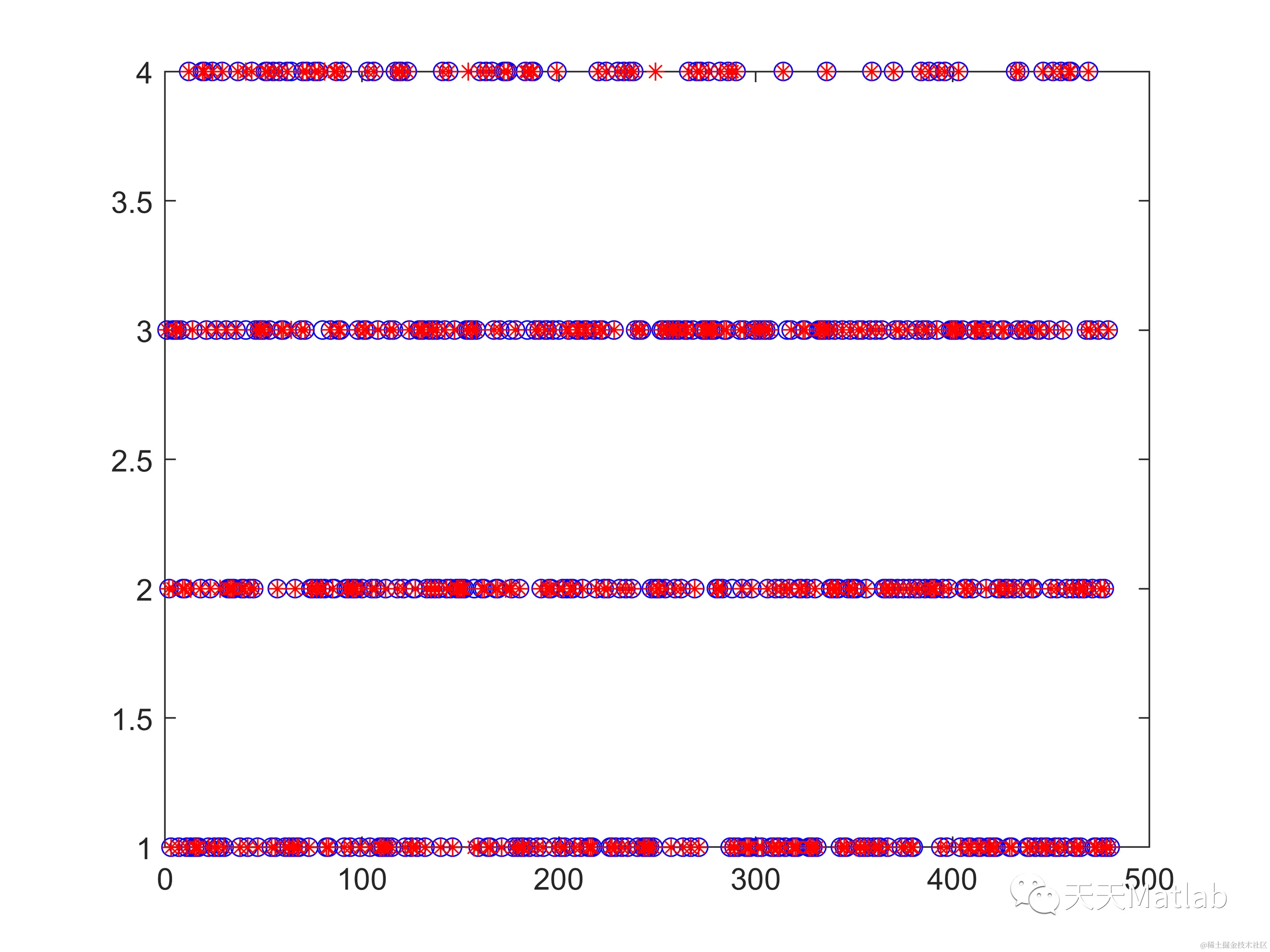

% 训练集实际分类与预测分类对比
figure(1)
plot(Y_train,'bo');hold on
plot(T,'r*');
img =gcf; %获取当前画图的句柄
print(img, '-dpng', '-r600', './img1.png') %即可得到对应格式和期望dpi的图像
%% 测试极限学习机
N2 = size(test,1);
% 测试集特征输出
w1=[vishid1; hidrecbiases]; %(784+1*500)
w2=[hidpen; penrecbiases]; %(500+1*500)
w3=[hidpen2; penrecbiases2];%(500+1*2000)
w4=[hidpen3; penrecbiases3];
test1 = [test ones(N2,1)];
w1probs = 1./(1 + exp(-test1*w1));
w1probs = [w1probs ones(N2,1)];
w2probs = 1./(1 + exp(-w1probs*w2));
w2probs = [w2probs ones(N2,1)];
w3probs = 1./(1 + exp(-w2probs*w3));
w3probs = [w3probs ones(N2,1)];
w4probs = 1./(1 + exp(-w3probs*w4));
H1=w4probs';
%加入正则化系数
H1=H1+1/lamda;
TY=(H1' * OutputWeight)'; % TY: the actual output of the testing data
temp_Y=zeros(1,size(TY,2));
for n=1:size(TY,2)
[max_Y,index]=max(TY(:,n));
temp_Y(n)=index;
end
TY1=temp_Y;
% 加载输出
TV=test_label';
% 测试集分类准确率
test_accuracy = sum(TV==TY1) / length(TV)

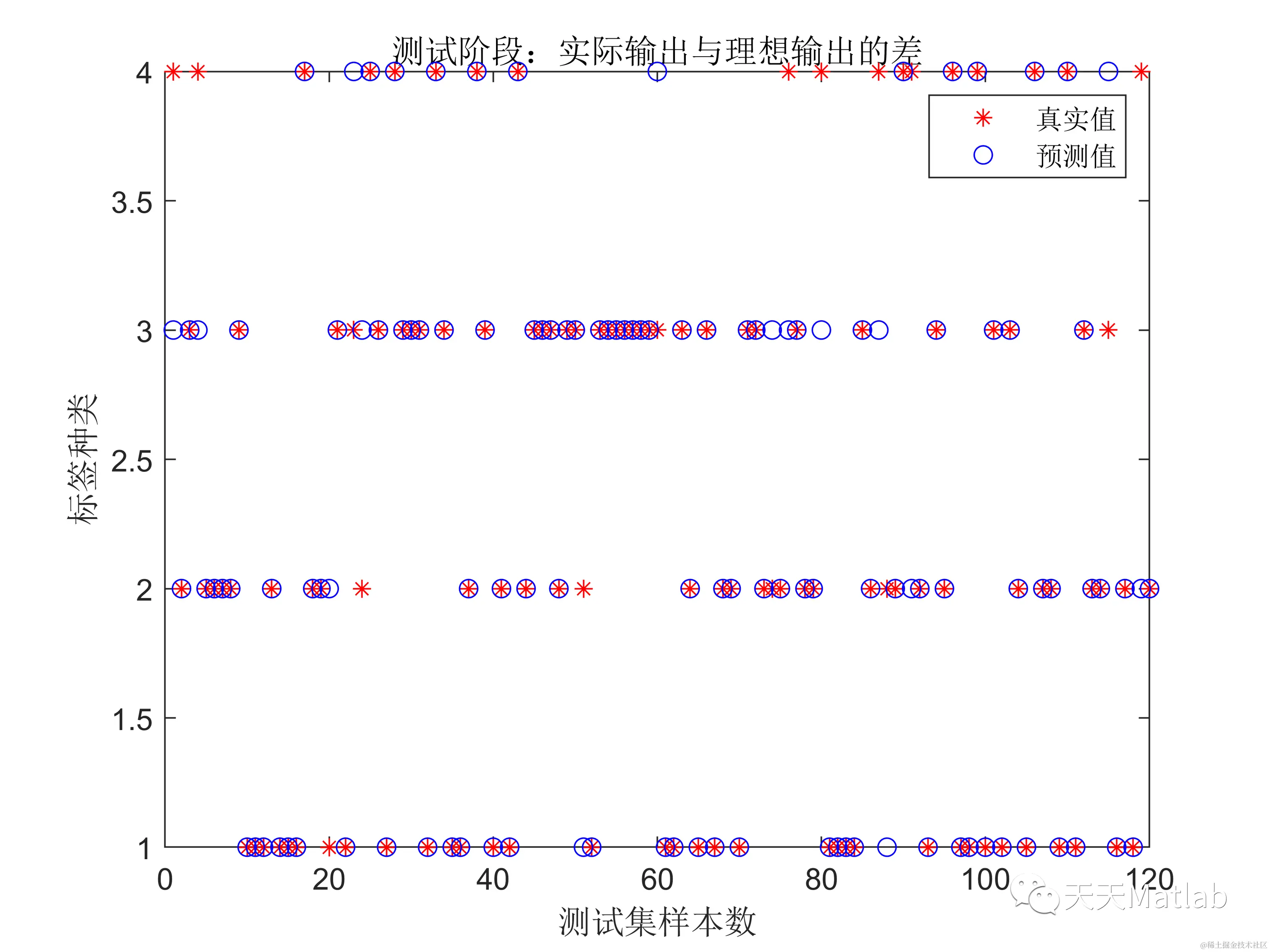

% 测试集实际分类与预测分类对比
figure(2)
plot(TV,'r*');
hold on
plot(TY1,'bo');
xlabel('测试集样本数')
ylabel('标签种类')
title('测试阶段：实际输出与理想输出的差');
legend('真实值','预测值')
img =gcf; %获取当前画图的句柄
print(img, '-dpng', '-r600', './img.png') %即可得到对应格式和期望dpi的图像
% 程序运行时间
t2=toc
3 仿真结果
4 参考文献
[1]王翠. 基于深度置信网络和量子粒子群的矿井通风机故障预测研究. Diss. 中国矿业大学.
部分理论引用网络文献，若有侵权联系博主删除。
5 MATLAB代码与数据下载地址
见博客主页
