1 简介

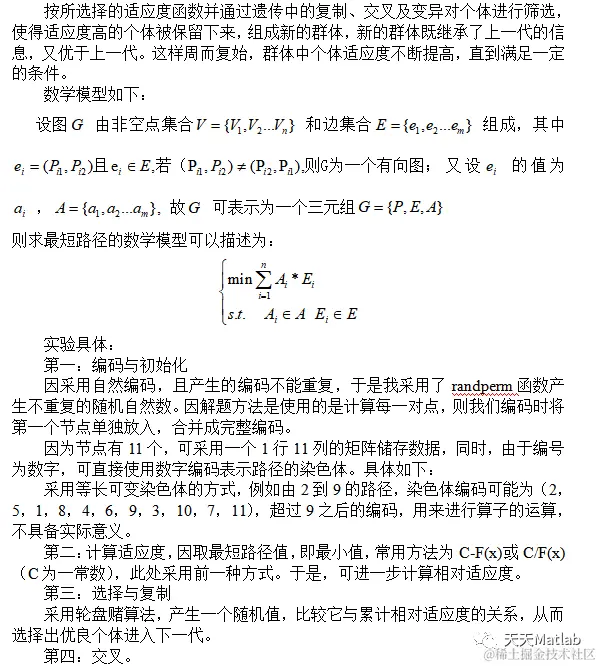

采用栅格法表示机器人工作环境模型,用序号编码,直角坐标与序号混合应用,采用遗传算法产生初始路径种群,并对其优化找出最短路径,然后增加删除、插入算子达到路径规划中避障的要求.用MATLAB语言进行仿真研究,仿真结果表明遗传算法进行避障和路径规划的有效性和可行性.
2 部分代码
clc;clear;
%初始化参数
%注：popsize=200,MaxGeneration=100,约跑2分钟。若不要求太精确，可减少循环次数。
pointnumber=11; %节点个数
Popsize=200; %种群规模，只能取偶数（因67行的循环）
MaxGeneration=100; %最大代数
Pc=0.8;Pm=0.3; %交叉概率和变异概率

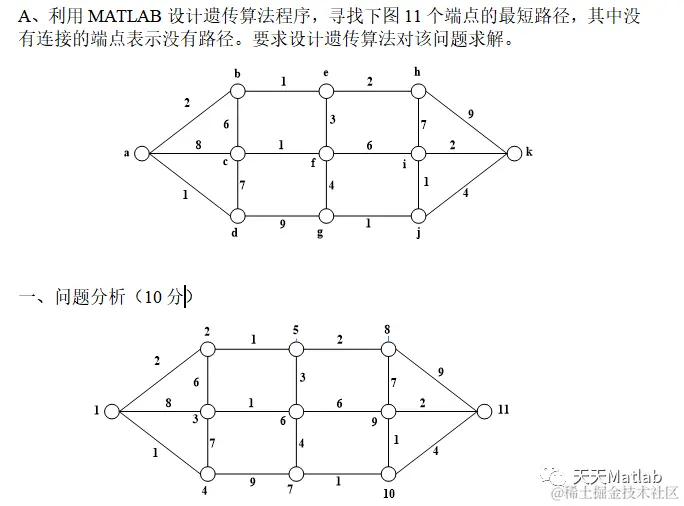

A=[0 2 8 1 50 50 50 50 50 50 50
2 0 6 50 1 50 50 50 50 50 50
8 6 0 7 50 1 50 50 50 50 50
1 50 7 0 50 50 9 50 50 50 50
50 1 50 50 0 3 50 2 50 50 50
50 50 1 50 3 0 4 50 6 50 50
50 50 50 9 50 4 0 50 50 1 50
50 50 50 50 2 50 50 0 7 50 9
50 50 50 50 50 6 50 7 0 1 2
50 50 50 50 50 50 1 50 1 0 4
50 50 50 50 50 50 50 9 2 4 0]; %带权邻接矩阵。
A(A==50)=500; %取值50过小而修正为500；

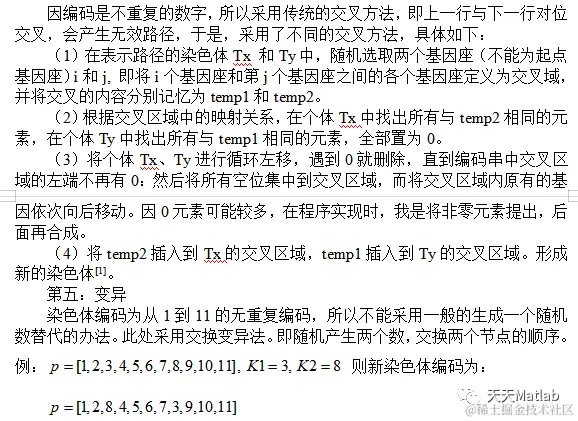

%************ Step 4: 变异操作 **************
for i=1:Popsize
tempPm=rand(1);
if(tempPm<Pm)
temPm6=fix((rand(1)+0.2)*10);
temPm7=fix((rand(1)+0.2)*10); %产生两个用于交换的随机数
tempvessel=path(i,temPm6); %交换前用一临时容器存放数据
path(i,temPm6)=path(i,temPm7);
path(i,temPm7)=tempvessel; %变异交换
end
end
path(Popsize,:)=BestS;
end
[aa bb]=find(BestS==b); %找出终点
Bestpath=BestS(1:bb); %剔除后面无用的点，留下实际路线
outdistance(a,b)=Bestindividual(k); %将最短距离写入矩阵
outpath{a,b}=Bestpath; %写入路径，因数据类型为矩阵，所以采用元胞数组储存
end
end
for i=1:pointnumber
for j=1:i
outdistance(i,j)=outdistance(j,i); %实现距离的对称
outpath{i,j}=fliplr(outpath{j,i}); %实现路径的对称与翻转
end
end
%*************** 结果输出 *****************
outdistance
celldisp(outpath)
xlswrite('tempdata.xls', outpath) %存入excel中进行操作
3 仿真结果
4 参考文献
[1]张颖, 吴成东, and 于谦. "基于遗传算法的机器人路径规划." 沈阳建筑工程学院学报(自然科学版) (2002).
5 MATLAB代码与数据下载地址
见博客主页
