3、缺省路由实验配置步骤

正在努力中的杨Sir
331 阅读3分钟

文章目录

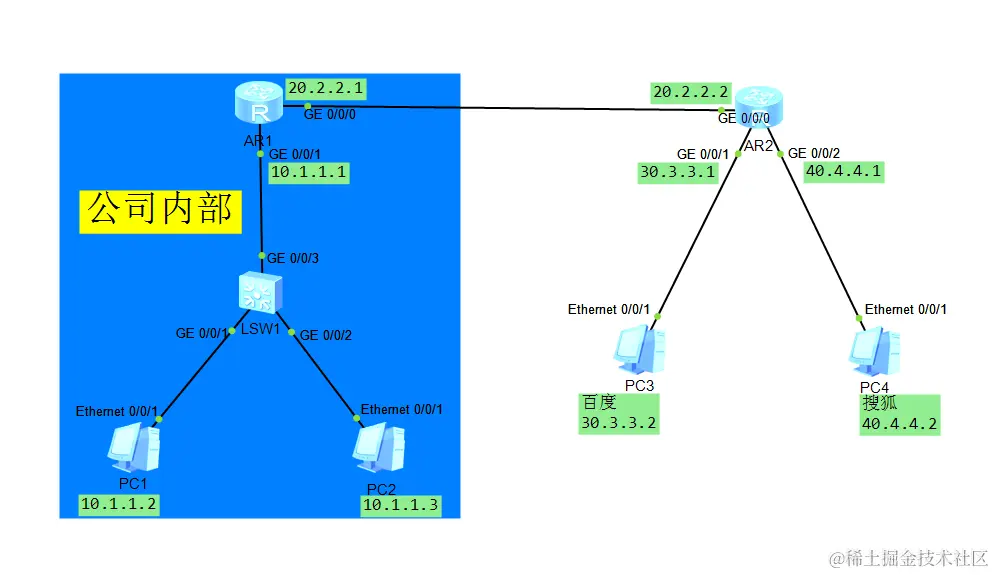

实验拓扑图：

在这里插入图片描述

实验配置思路：

  1. 配置PC的IP地址和网关
  2. 配置路由器的接口IP地址
  3. 在R1上配置默认路由
  4. 在R2上配置去往10.1.1.0网段的静态路由

实验摘要重点命令：

[R1]ip route-static 0.0.0.0 0 20.2.2.2     //配置缺省路由

实验详细配置步骤：

PC1——配置IP地址

IP地址：10.1.1.2
子网掩码：255.255.255.0
网关：10.1.1.1

PC2——配置IP地址

IP地址：10.1.1.3
子网掩码：255.255.255.0
网关：10.1.1.1

PC3百度——配置IP地址

IP地址：30.3.3.2
子网掩码：255.255.255.0
网关：30.3.3.1

PC4搜狐——配置IP地址

IP地址：40.4.4.2
子网掩码：255.255.255.0
网关：40.4.4.1

配置路由器接口IP地址

R1——配置接口IP地址

<Huawei>system-view     //进入全局配置模式
[Huawei]undo info-center enable     //关闭信息告警
[Huawei]sysname R1     //改名
[R1]interface e0/0/0     //进入接口
[R1-Ethernet0/0/0]ip address 10.1.1.1 24     //设置IP地址
[R1-Ethernet0/0/0]quit     //退出
[R1]interface e0/0/1     //进入接口
[R1-Ethernet0/0/1]ip address 20.2.2.1 24     //设置IP地址
[R1-Ethernet0/0/1]quit     //退出
[R1]

R2——配置接口IP地址

<Huawei>system-view     //进入全局配置模式
[Huawei]undo info-center enable     //关闭信息告警提示
[Huawei]sysname R2     //改名
[R2]interface e0/0/1     //进入接口
[R2-Ethernet0/0/1]ip address 30.3.3.1 24     //设置IP地址
[R2-Ethernet0/0/1]quit     //退出
[R2]interface e0/0/0     //进入接口
[R2-Ethernet0/0/1]ip address 40.4.4.1 24     //设置IP地址
[R2-Ethernet0/0/1]quit     //退出
[R2]interface g0/0/0     //进入接口
[R2-GigabitEthernet0/0/0]ip address 20.2.2.2 24     //设置IP地址
[R2-GigabitEthernet0/0/0]quit     //退出
[R2]

配置缺省路由

R1——配置去往外网PC3、PC4的缺省路由

配置一条缺省路由

[R1]ip route-static 0.0.0.0 0 20.2.2.2     //配置缺省路由

配置静态路由

R2——配置去往公司内部的静态路由

配置去往10.1.1.0网段的静态路由

[R2]ip route-static 10.1.1.0 24 20.2.2.1     //配置默认路由

PC1——测试去往PC3、PC4网络是否正常通信

PC>ping 30.3.3.2     //测试是否可以ping通百度

Ping 30.3.3.2: 32 data bytes, Press Ctrl_C to break
From 30.3.3.2: bytes=32 seq=1 ttl=126 time=141 ms     //ping通
From 30.3.3.2: bytes=32 seq=2 ttl=126 time=78 ms
From 30.3.3.2: bytes=32 seq=3 ttl=126 time=110 ms
From 30.3.3.2: bytes=32 seq=4 ttl=126 time=94 ms
From 30.3.3.2: bytes=32 seq=5 ttl=126 time=94 ms

--- 30.3.3.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 78/103/141 ms

PC>ping 40.4.4.2     //测试是否可以ping通搜狐

Ping 40.4.4.2: 32 data bytes, Press Ctrl_C to break
From 40.4.4.2: bytes=32 seq=1 ttl=126 time=124 ms     //ping通
From 40.4.4.2: bytes=32 seq=2 ttl=126 time=93 ms
From 40.4.4.2: bytes=32 seq=3 ttl=126 time=62 ms
From 40.4.4.2: bytes=32 seq=4 ttl=126 time=78 ms
From 40.4.4.2: bytes=32 seq=5 ttl=126 time=78 ms

--- 40.4.4.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 62/87/124 ms

PC>
