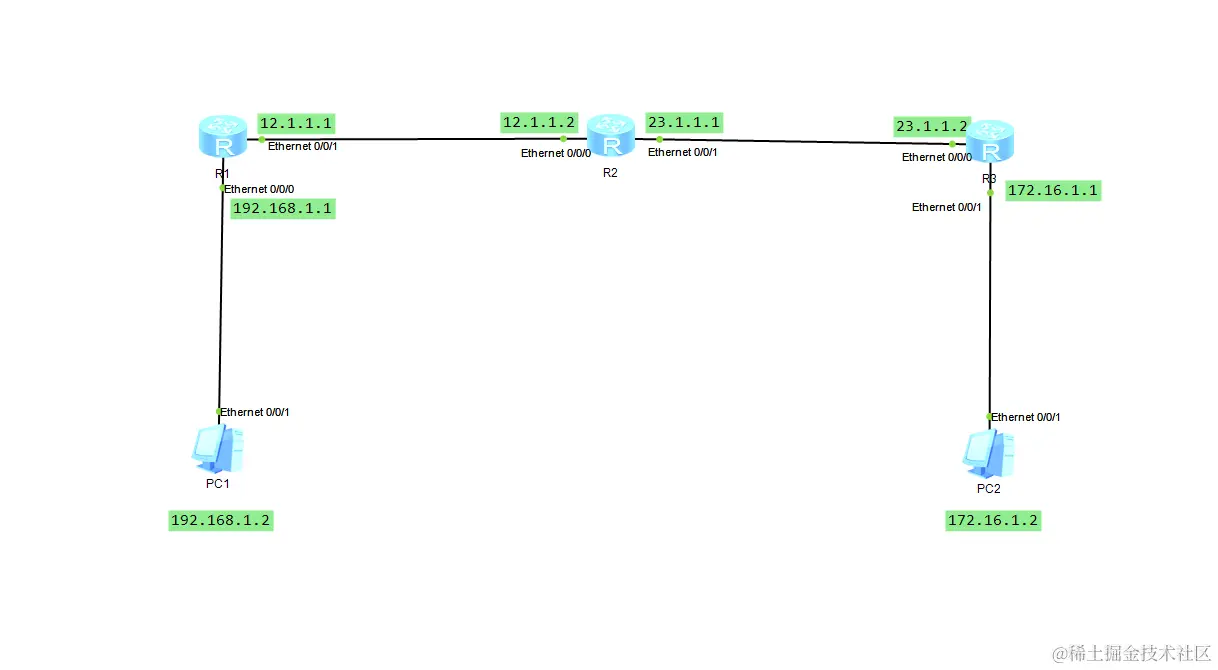

实验拓扑图：
实验配置思路：
- 配置PC的IP地址和网关
- 配置路由器的接口IP地址
- 在R1和R2上配置去往172.16.1.0网段的路由
- 在R3和R2上配置去往192.168.1.0网段的路由
实验摘要重点命令：
dis ip routing-table //查看路由表
ip route-static 172.16.1.0 24 12.1.1.2 //配置静态路由
实验详细配置步骤：
配置PC设备的IP地址
PC1——配置IP地址
IP地址：192.168.1.2
子网掩码：255.255.255.0
网关：192.168.1.1
PC2——配置IP地址
IP地址：172.16.1.2
子网掩码：255.255.255.0
网关：172.16.1.1
配置路由器接口IP地址
R1——配置接口IP地址
配置各个接口的IP地址
<R1>language-mode Chinese //设置提示为中文提示
Change language mode, confirm? [Y/N] y //输入y
提示：改变语言模式成功。
<Huawei>system-view //进入全局配置模式
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable //关闭信息提示
提示：信息中心被关闭。
[Huawei]sysname R1 //改名
[R1]interface e0/0/0 //进入接口
[R1-Ethernet0/0/0]ip address 192.168.1.1 24 //设置IP地址
[R1-Ethernet0/0/0]quit //退出
[R1]interface e0/0/1 //进入接口
[R1-Ethernet0/0/1]ip address 12.1.1.1 24 //设置IP地址
[R1-Ethernet0/0/1]quit //退出
[R1]
R2——配置接口IP地址
配置各个接口的IP地址
<Huawei>language-mode Chinese //设置提示为中文提示
Change language mode, confirm? [Y/N] y //输入y
提示：改变语言模式成功。
<Huawei>system-view //进入全局配置模式
进入系统视图，键入Ctrl+Z退回到用户视图。
[Huawei]undo info-center enable //关闭信息提示
提示：信息中心被关闭。
[Huawei]sysname R2 //改名
[R2]interface e0/0/0 //进入接口
[R2-Ethernet0/0/0]ip address 12.1.1.2 24 //设置IP地址
[R2-Ethernet0/0/0]quit //退出
[R2]interface e0/0/1 进入接口
[R2-Ethernet0/0/1]ip address 23.1.1.1 24 //设置IP地址
[R2-Ethernet0/0/1]quit //退出
[R2]
R3——配置接口IP地址
配置各个接口的IP地址
<Huawei>language-mode Chinese //设置提示为中文提示
Change language mode, confirm? [Y/N] y //输入y
提示：改变语言模式成功。
<Huawei>system-view //进入全局配置模式
进入系统视图，键入Ctrl+Z退回到用户视图。
[Huawei]undo info-center enable //关闭信息提示
提示：信息中心被关闭。
[Huawei]sysname R3 //改名
[R3]interface e0/0/0 //进入接口
[R3-Ethernet0/0/0]ip address 23.1.1.2 24 //设置IP地址
[R3-Ethernet0/0/0]quit //退出
[R3]interface e0/0/1 //进入接口
[R3-Ethernet0/0/1]ip address 172.16.1.1 24 //设置IP地址
[R3-Ethernet0/0/1]quit 退出
[R3]
R1——查看路由表
查看直连路由
[R1]dis ip routing-table //查看路由表
路由标志: R - 迭代路由, D - 下发到转发表
------------------------------------------------------------------------------
路由表: Public
目的地址个数 : 6 路由条数 : 6
目的地址/掩码 协议 优先级 花费 标志 下一跳 接口
12.1.1.0/24 Direct 0 0 D 12.1.1.1 Ethernet0/0/1 //直连路由
12.1.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
192.168.1.0/24 Direct 0 0 D 192.168.1.1 Ethernet0/0/0 //直连路由
192.168.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
[R1]
R2——查看路由表
查看直连路由
[R2]dis ip routing-table //查看路由表
路由标志: R - 迭代路由, D - 下发到转发表
------------------------------------------------------------------------------
路由表: Public
目的地址个数 : 6 路由条数 : 6
目的地址/掩码 协议 优先级 花费 标志 下一跳 接口
12.1.1.0/24 Direct 0 0 D 12.1.1.2 Ethernet0/0/0 // 直连路由
12.1.1.2/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
23.1.1.0/24 Direct 0 0 D 23.1.1.1 Ethernet0/0/1 //直连路由
23.1.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
[R2]
R3——查看路由表
查看直连路由
[R3]dis ip routing-table //查看路由表
路由标志: R - 迭代路由, D - 下发到转发表
------------------------------------------------------------------------------
路由表: Public
目的地址个数 : 6 路由条数 : 6
目的地址/掩码 协议 优先级 花费 标志 下一跳 接口
23.1.1.0/24 Direct 0 0 D 23.1.1.2 Ethernet0/0/0 //直连路由
23.1.1.2/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
172.16.1.0/24 Direct 0 0 D 172.16.1.1 Ethernet0/0/1 //直连路由
172.16.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
[R3]
配置静态路由
R1——配置去往172.16.10网段的静态路由
配置去往PC2的静态路由
[R1]ip route-static 172.16.1.0 24 12.1.1.2 //配置去往172.16.1.0网段的静态路由
R1——查看路由表
路由表中新增一条去往172.16.1.0/24网段的静态路由
[R1]dis ip routing-table //查看路由表
路由标志: R - 迭代路由, D - 下发到转发表
------------------------------------------------------------------------------
路由表: Public
目的地址个数 : 7 路由条数 : 7
目的地址/掩码 协议 优先级 花费 标志 下一跳 接口
12.1.1.0/24 Direct 0 0 D 12.1.1.1 Ethernet0/0/1
12.1.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
172.16.1.0/24 Static 60 0 RD 12.1.1.2 Ethernet0/0/1 //静态路由
192.168.1.0/24 Direct 0 0 D 192.168.1.1 Ethernet0/0/0
192.168.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
[R1]
R2——配置去往172.16.10网段的静态路由
配置去往PC2的静态路由
[R2]ip route-static 172.16.1.0 24 23.1.1.2 //配置去往172.16.1.0网段的静态路由
R2——查看路由表
路由表中新增一条去往172.16.1.0/24网段的静态路由
[R2]dis ip routing-table //查看路由表
路由标志: R - 迭代路由, D - 下发到转发表
------------------------------------------------------------------------------
路由表: Public
目的地址个数 : 7 路由条数 : 7
目的地址/掩码 协议 优先级 花费 标志 下一跳 接口
12.1.1.0/24 Direct 0 0 D 12.1.1.2 Ethernet0/0/0
12.1.1.2/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
23.1.1.0/24 Direct 0 0 D 23.1.1.1 Ethernet0/0/1
23.1.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
172.16.1.0/24 Static 60 0 RD 23.1.1.2 Ethernet0/0/1 //静态路由
[R2]
由于R3设备跟172.16.1.X网段是直连的，不需要配置静态路由
数据包是有去有回的，现在配置的静态路由，只有数据包送达172.16.1.X网段的，没有172.161.X网段回复数据包的路径
R3——配置去往192.168.1.0网段的静态路由
配置去往PC2的静态路由
[R3]ip route-static 192.168.1.0 24 23.1.1.1 //配置去往192.168.1.0网段的静态路由
R3——查看路由表
路由表中新增一条去往192.168.1.0/24网段的静态路由
[R3]dis ip routing-table //查看路由表
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
Destinations : 7 Routes : 7
Destination/Mask Proto Pre Cost Flags NextHop Interface
23.1.1.0/24 Direct 0 0 D 23.1.1.2 Ethernet0/0/0
23.1.1.2/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
172.16.1.0/24 Direct 0 0 D 172.16.1.1 Ethernet0/0/1
172.16.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
192.168.1.0/24 Static 60 0 RD 23.1.1.1 Ethernet0/0/0 //静态路由
[R3]
R2——配置去往192.168.1.0网段的静态路由
配置去往PC1的静态路由
[R2]ip route-static 192.168.1.0 24 12.1.1.1 //配置去往192.168.1.0网段的静态路由
R2——查看路由表
路由表中新增一条去往192.168.1.0/24网段的静态路由
[R2]dis ip routing-table //查看路由表
路由标志: R - 迭代路由, D - 下发到转发表
------------------------------------------------------------------------------
路由表: Public
目的地址个数 : 8 路由条数 : 8
目的地址/掩码 协议 优先级 花费 标志 下一跳 接口
12.1.1.0/24 Direct 0 0 D 12.1.1.2 Ethernet0/0/0
12.1.1.2/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/0
23.1.1.0/24 Direct 0 0 D 23.1.1.1 Ethernet0/0/1
23.1.1.1/32 Direct 0 0 D 127.0.0.1 Ethernet0/0/1
127.0.0.0/8 Direct 0 0 D 127.0.0.1 InLoopBack0
127.0.0.1/32 Direct 0 0 D 127.0.0.1 InLoopBack0
172.16.1.0/24 Static 60 0 RD 23.1.1.2 Ethernet0/0/1 //静态路由
192.168.1.0/24 Static 60 0 RD 12.1.1.1 Ethernet0/0/0 //静态路由
[R2]
由于R1设备跟192.168.1.X网段是直连的，不需要配置静态路由
PC1——测试是否可以ping通PC2设备
PC>ping 172.16.1.2 //测试是否可以ping同PC2
Ping 172.16.1.2: 32 data bytes, Press Ctrl_C to break
From 172.16.1.2: bytes=32 seq=1 ttl=125 time=156 ms //可以正常通信
From 172.16.1.2: bytes=32 seq=2 ttl=125 time=78 ms
From 172.16.1.2: bytes=32 seq=3 ttl=125 time=78 ms
From 172.16.1.2: bytes=32 seq=4 ttl=125 time=109 ms
From 172.16.1.2: bytes=32 seq=5 ttl=125 time=63 ms
--- 172.16.1.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 63/96/156 ms
PC>
