引言
电阻电路 ---> 仅仅是由电源和线性(正比例关系)电阻构成的电路。
分析方法
- 欧姆定律和基尔霍夫定律是分析电阻电容的依据。
- 等效变换的方法，也称之为是化简称的方法。
【1.1】电路的等效变换
一、两端电路（网络）
任何一个复杂的电路，向外引出两个端钮，且从一个端子流出的，则称之为这一电路为二端网络(或一端口网络)
二、两端电路等效的概念

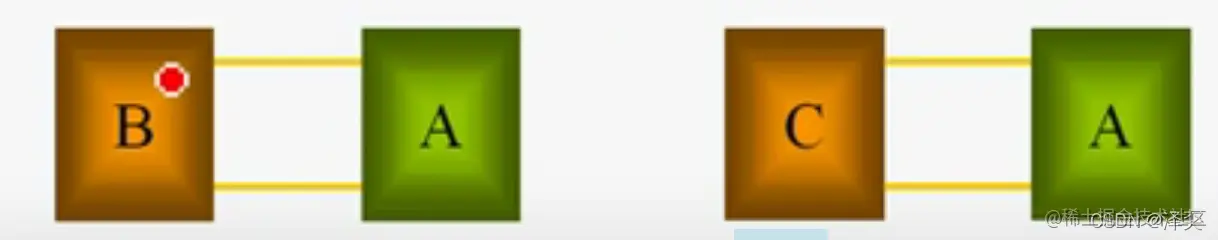

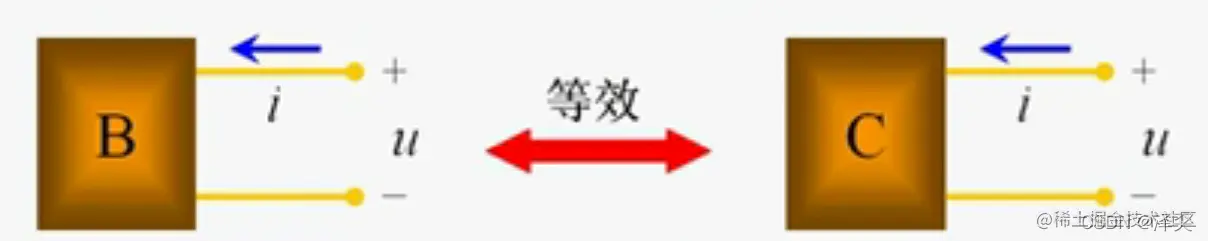

两个两端电路，端口具有相同的电压、电流关系，则称之为它们是等效的电路。
注意：这里当中提的等效是对外等效。 对A中的电路中的电流、电压和功率而言。
🖊明确
① 电路中等效变换条件：
- 两点路中具有相同的 V C R
② 电路等效变换的对象：
- 为变换的外电路A中的电压、电流和功率。(仅仅只是对外电路等效、对内是不等效的)
③ 电路的等效目的：
- 最终就是为了，化简电路，从而方便计算
【1.2】电阻的串联和并联
注意： 串联和并联在电路当中弄的乱七八糟的话，那么它就是混连！
一、电阻串联
① 电路的特点
- 各个电阻顺序连接，流过同一电流(KCL) ，公式：I1 = I2 = I3
- 总电压等于各个串联电阻的电压之和(KVL) ，公式：U = U1+U2

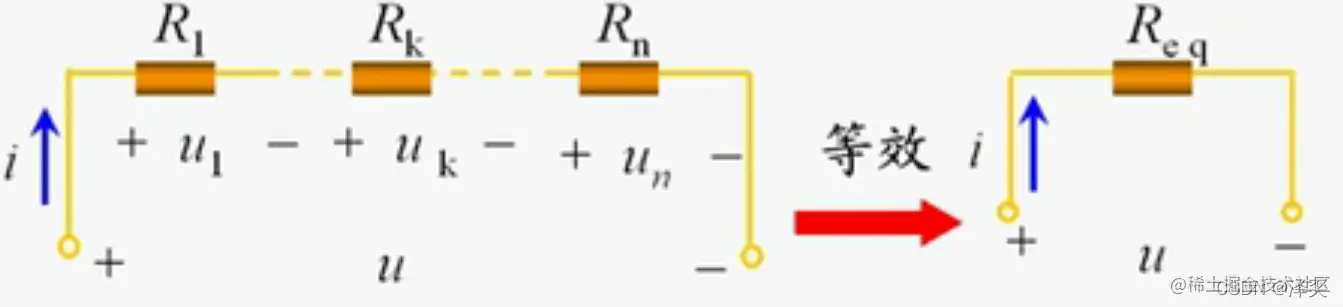

② 等效电阻
在串联电路当中串联电阻为各个串联电阻之和，且等效电阻大于任一个串联电阻。

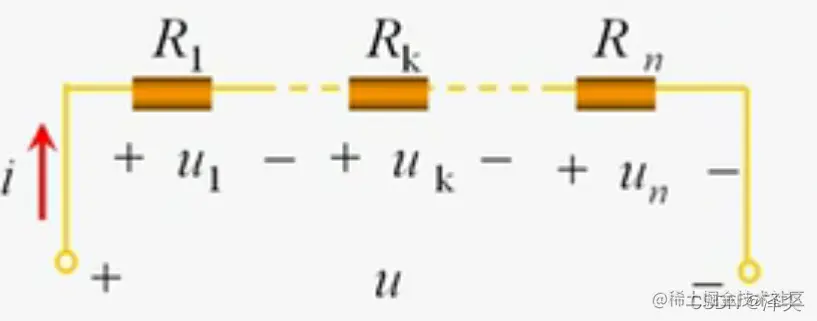

上图所示：由欧姆定律可知
u = R1i + Rki + Rni = （R1+Rk+Rn）i = Req*i
③ 串联电阻的分压
电阻与电压成的是正比，因此串联电阻电路可作为是分压电路。
各个电阻上的电压值与电阻值成的是正比，电阻值大的所分得电压大，所以串联电阻当中可以用作于进行分压电路。

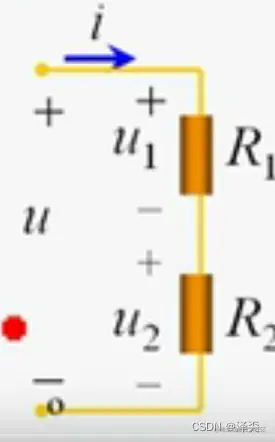

例如：两个电阻的分压。
- u1 = R1 / R1+R2 * u
- u2 = R2 / R1+R2 * u
④ 功率
- 功率功率电功率计算公式：P=W/t=UI
- 在纯电阻电路当中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I²R=(U²)/R
🖊表明
- 电阻串联的时候，各个电阻消耗的功率与电阻大小成正比
- 等效电阻消耗的功率等于各个电阻消耗的功率的总和
二、电阻并联

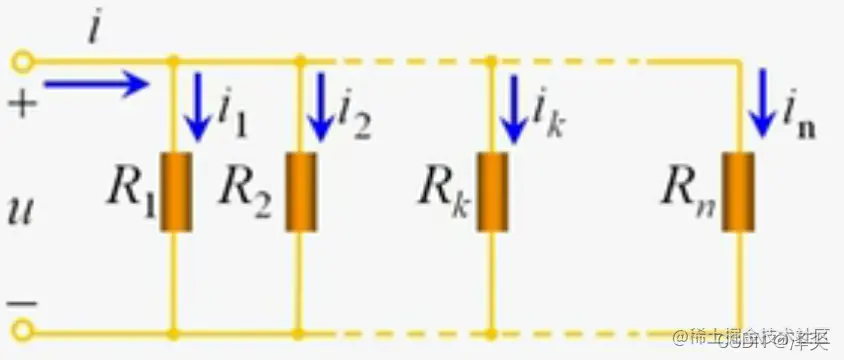

① 电路的特点
- 各个电阻两端为同一电压(KVL)，公式：U1 = U2 =U3
- 总电流等于流过哥并联电阻的电流之和(KCL)，公式：i = i1 + i2

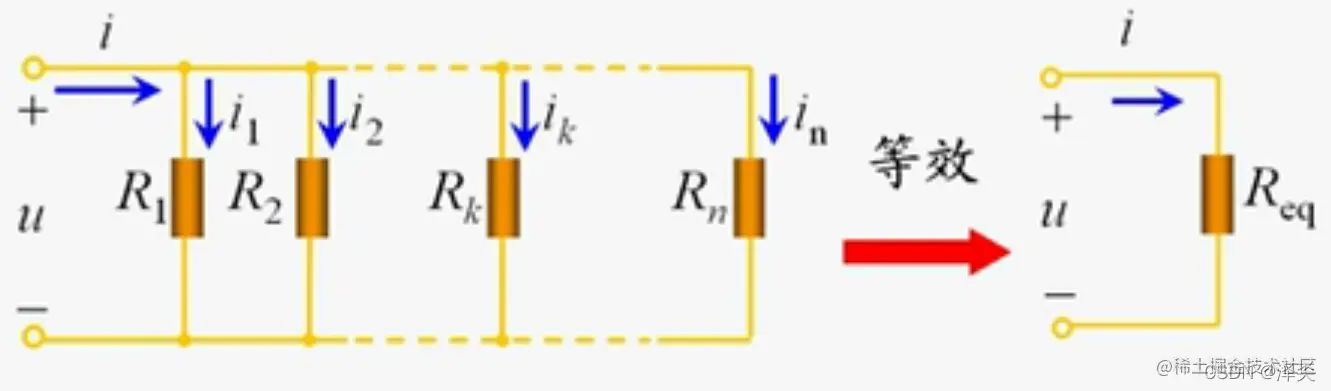

② 等效电阻
由基尔霍夫电流定律(KCL)可知：i = i1 + i2 + ... + ik + ... + in
🖊结论
- 等效电导等于并联的各个电导之和
- 电流分配与电导成的比例是正比
🖊概述
- 电导率，物理学概念，也可以称为导电率。在介质中该量与电场强度E之积等于传导电流密度J。对于各向同性介质，电导率是标量；对于各向异性介质，电导率是张量。生态学中，电导率是以数字表示的溶液传导电流的能力。单位以西门子(S/m)表示。
③ 并联电阻的分流
电流分配与电导成的是正比，公式：ik = Gk/Geq * i

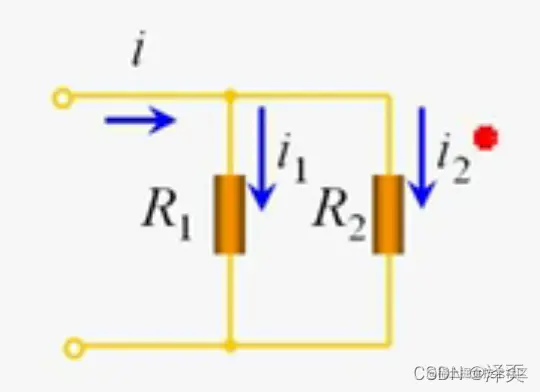

上述图中求 i1、i2 的电流，这里就可以用到并联电阻的分流定律：
- i1 = i*R2/R1+R2
- i2 = i*R1/R1+R2
④ 功率
- 功率功率电功率计算公式：P=W/t=UI
- 在纯电阻电路当中，根据欧姆定律U=IR代入P=UI中还可以得到：P=I²R=(U²)/R
🖊表明
- 电阻在并联的时候，各个电阻所消耗的功率与电阻大小成反比
- 等效电阻消耗的功率等于各个并联电阻消耗功率的总和
