从管程角度理解AQS

cj2a7t
1,040 阅读9分钟

通过一个例子走进管程的世界

冰墩墩的生产消费问题

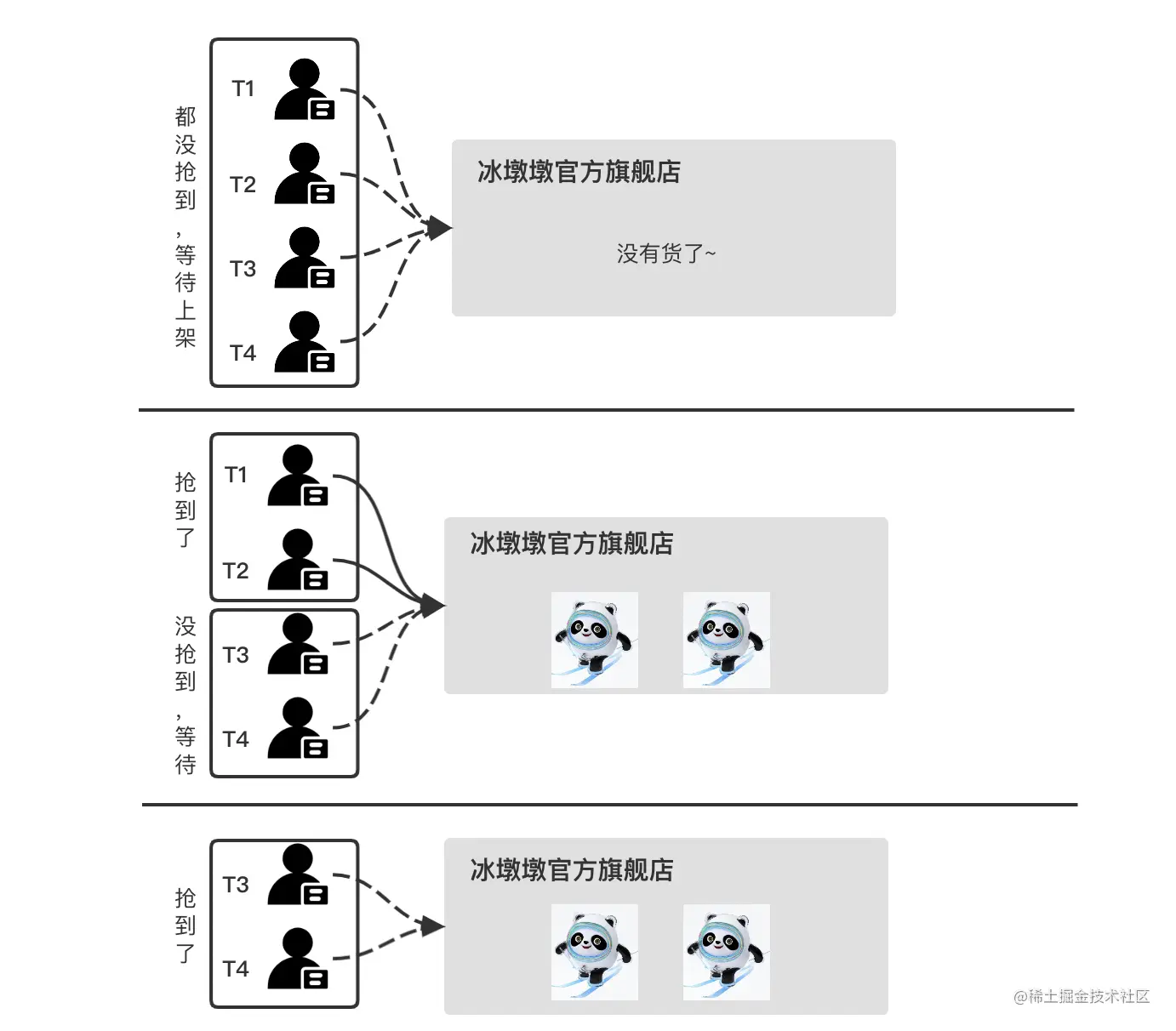

22年春节期间，北京冬奥会举办得特别成功，吉祥物冰墩墩让大家“一户一墩”成了困难，现在有4个消费者同时抢冰墩墩的时候冰墩墩没货，过一会儿，冰墩墩分为两批生产，每次生产两个冰墩墩，如下图所示 image.png

示例代码

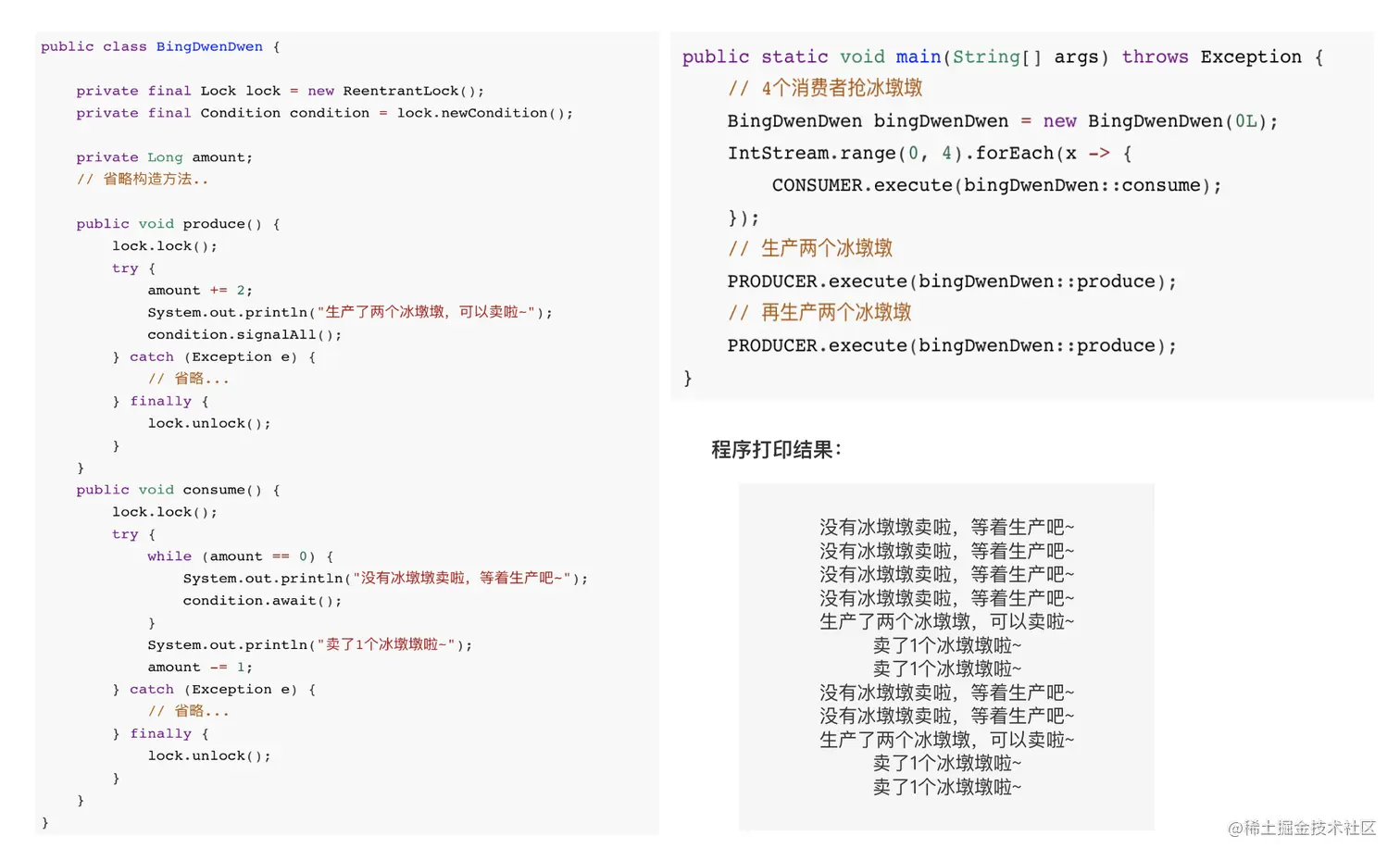

image (1).png

走进管程世界

上面的冰墩墩生产消费例子，用到了并发中Lock和Condition，它里面的核心思想是MESA管程来保证线程的互斥与同步，下面我们来聊聊，Java中解决并发问题的钥匙——管程

什么是管程？

管程指的是管理共享变量以及对共享变量的的操作过程，让它们线程安全的支持并发。

管程如何实现互斥？

管程模型中，将共享变量和对共享变量的操作封装，访问共享变量必须通过管程提供的方法来实现，方法保证了互斥性，只允许一个线程进入管程，与面向对象思想契合。

管程如何实现同步？

  • 管程模型是封装的，多个线程试图进入管程，只允许一个线程进入，其它线程在入口等待队列中等待。
  • 管程里引入了条件变量的概念，每个条件变量都有一个条件变量等待队列

MESA管程的运行机制

image (2).png

  • 共享变量：多个线程同时操作同一个对象的共享变量，这个共享变量的操作，**管程就是来保证这个共享变量操作是线程安全的。**如上面例子中BingDwenDwen中的amount。
  • 等待队列：互斥的保证，在Java语言管程的实现中，操作共享变量，需要先进入管程，进入管程实现的方式不同，比如AQS中，可重入锁进入管程代表的是state被当前线程设置为1，如果进入管程失败需要入到AQS的CLH队列中。这个CLH队列就是等待队列。
  • 条件变量：我们使用lock创建的condition对象，它结合条件队列与等待队列来实现同步
  • 条件队列：当进入管程内部的线程不满足竞态条件时，需要放弃时间片，调用条件变量的await进入到条件队列中，处于阻塞状态

注：图中只列举了一个条件队列，其实这块可以有多个条件队列，本文解析AQS原理的时候，也会只使用一个条件队列。

根据示例代码理解管程的运行机制

通过冰墩墩的示例代码来理解管程的运行机制，按程序运行的结果（这只是一种结果），拆解运行机制大体分为三个阶段：1.T1、T2、T3、T4全部没抢到冰墩墩、2.PT1生产两个冰墩墩，T1、T2抢到冰墩墩、3.PT2生产两个冰墩墩，T3、T4抢到冰墩墩

1. T1、T2、T3、T4全部没抢到冰墩墩

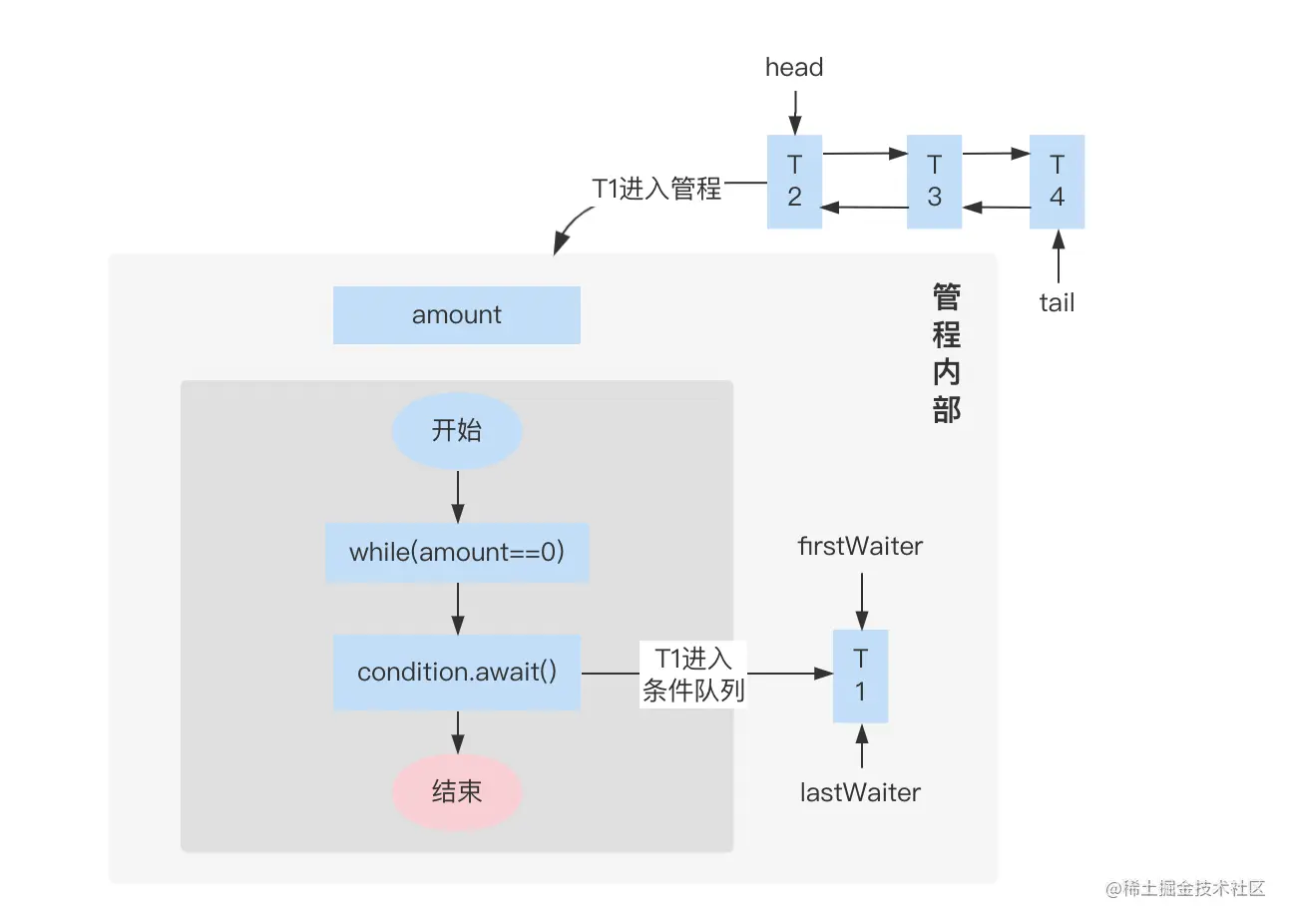

首先T1获取到锁，进入管程内部，想要对共享变量amount进行操作，但是被竞态条件while(amount==0)校验住，调用了条件变量的await方法释放时间片，进入到条件队列中处于阻塞状态 image (3).png 同理，T2、T3、T4全部进入到条件队列中阻塞，等待唤醒，这个时候入口的等待队列已经为空，没有线程再去争用锁 image (4).png

2. PT1生产两个冰墩墩，T1、T2抢到冰墩墩

PT1生产者线程进入到管程中，对共享变量amount进行加2操作，并且唤醒所有处在条件队列中的线程 T1、T2、T3、T4被唤醒，T1、T2先后重新进入管程（并不是同时进入，使用的方式是重新转移到等待队列，等待被唤醒）执行while(amount == 0)成功，获得到了冰墩墩，T3、T4再次await进入到条件队列中，等待下次被唤醒 image (6).png

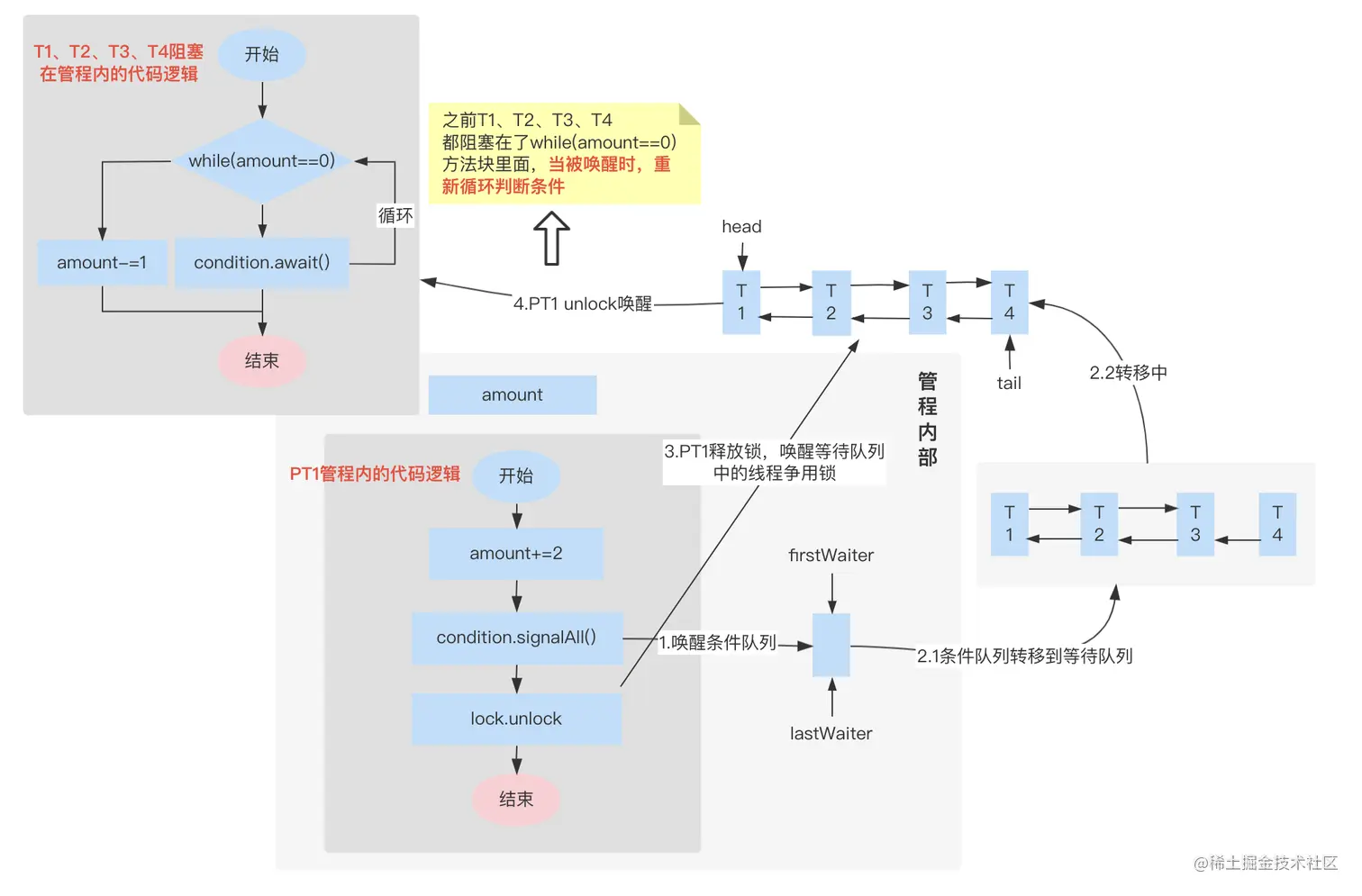

  • PT1生产者线程通过signalAll唤醒T1、T2、T3、T4线程，转移到等待队列中，PT1 unlock释放锁 T1、T2、T3、T4争用锁后重新执行之前被阻塞的逻辑（最关键的一步） image (7).png

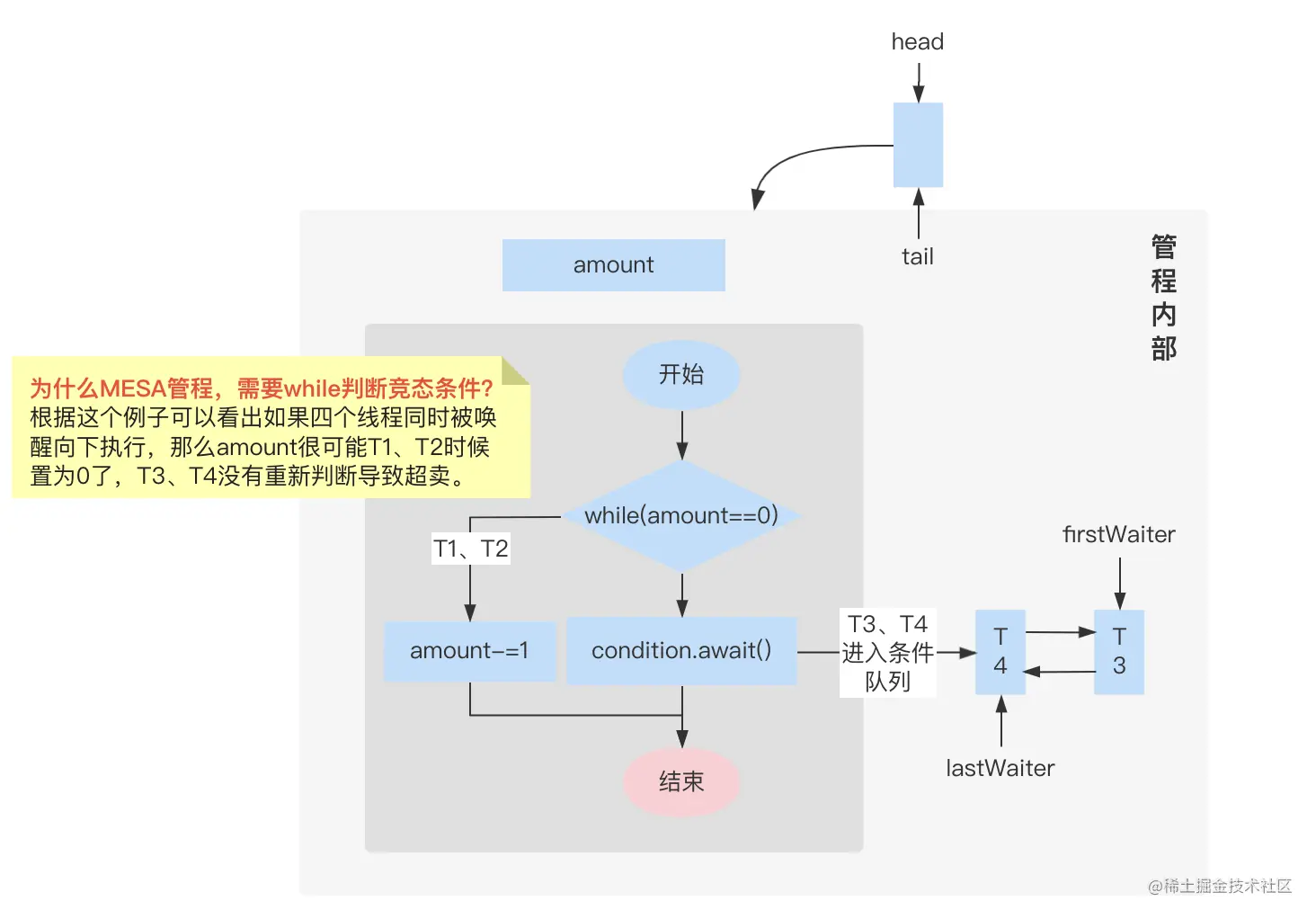

  • T3、T4再次await进入到条件队列中，等待下次被唤醒 image (8).png 注：MESA管程需要while判断竞态条件，根据这个例子可以看出如果四个线程被唤醒向下执行，那么amount很可能T1、T2时候变为0了，T3、T4没有重新判断导致超卖
3. PT2生产两个冰墩墩，T3、T4抢到冰墩墩

PT2生产者线程进入到管程中，对共享变量amount进行加2操作，并且唤醒所有处在条件队列中的线程 image (9).png T3、T4被唤醒，T3、T4执行while(amount == 0)成功，获得到了冰墩墩 image (10).png

通过ReentrantLock走进AQS的世界

通过上面的例子，我们对通过MESA管程的运行机制和思想来理解冰墩墩的示例，那么在Java并发包中，Doug Lea使用这个思想实现了所有类型锁的核心AQS，接下通过ReentrantLock的具体实现，走进AQS的世界。注：本文讲的例子是AQS独占模式非公平锁，非共享模式公平锁

AQS中的相关核心ADT介绍

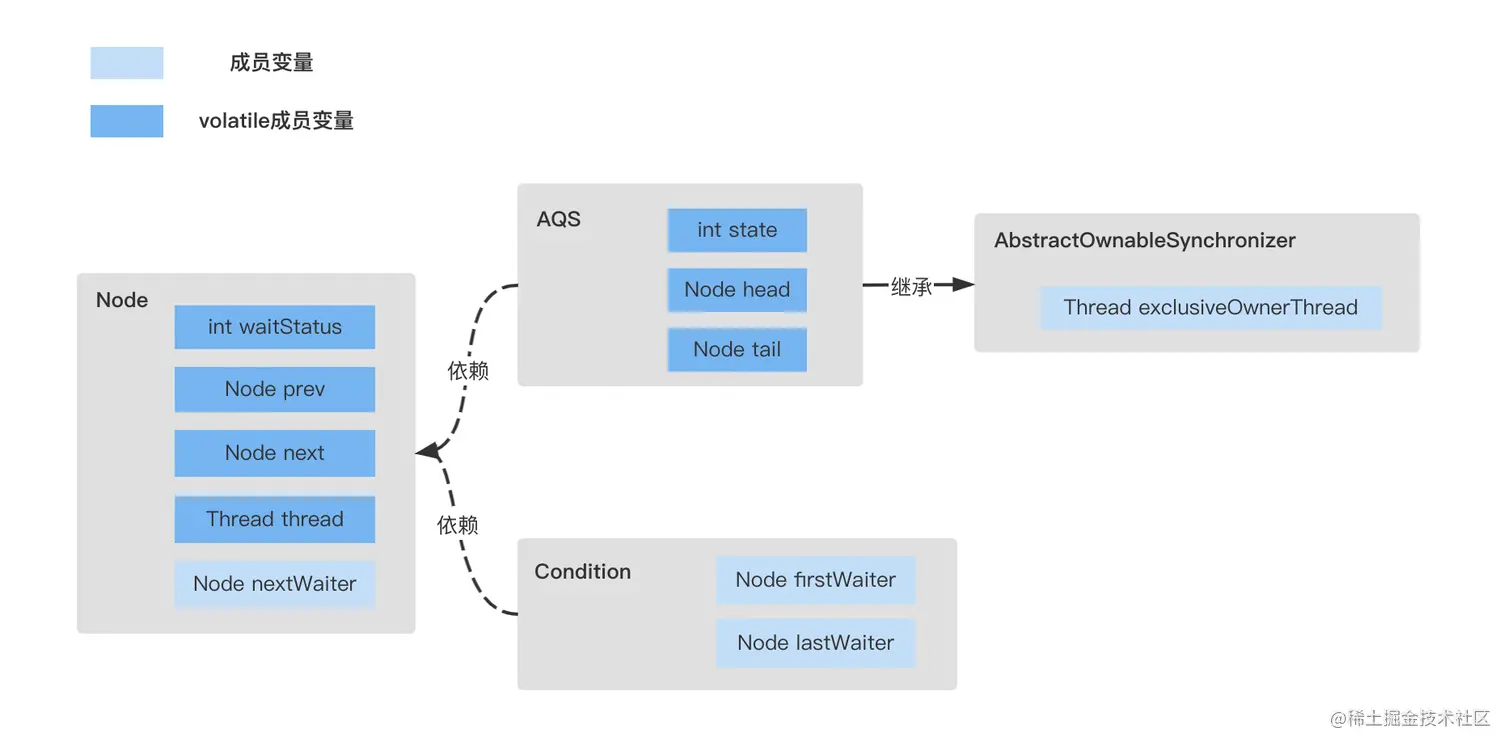

image (11).png

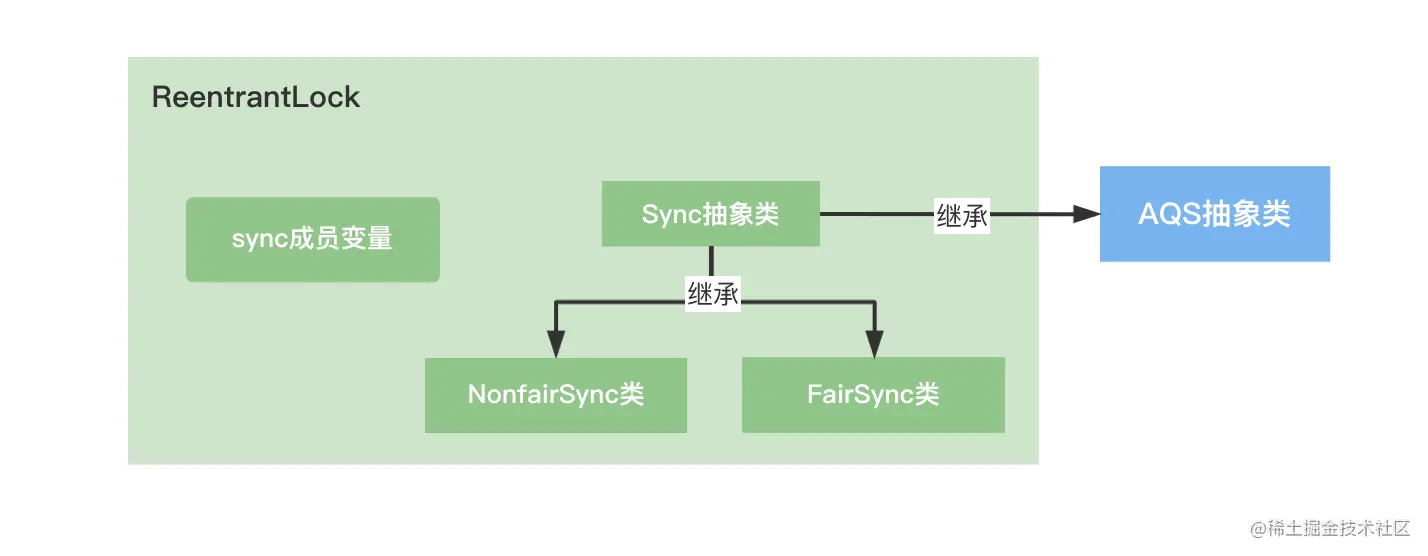

  • AQS是个抽象模板类，ReentrantLock中Sync抽象类继承AQS，NonfairSync与FairSync实现抽象Sync类，示例代码中Lock lock = new ReentrantLock()，sync成员变量就是NonfairSync对象 image (12).png

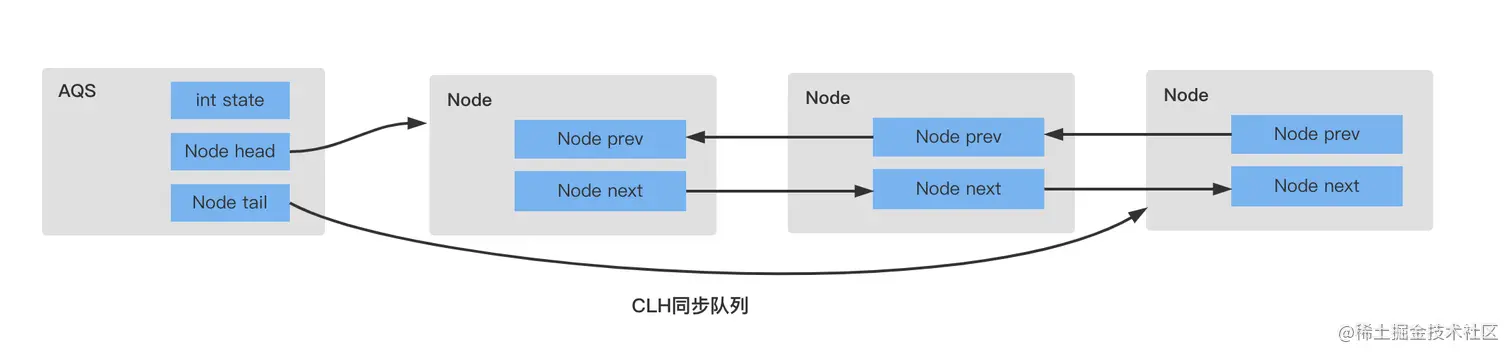

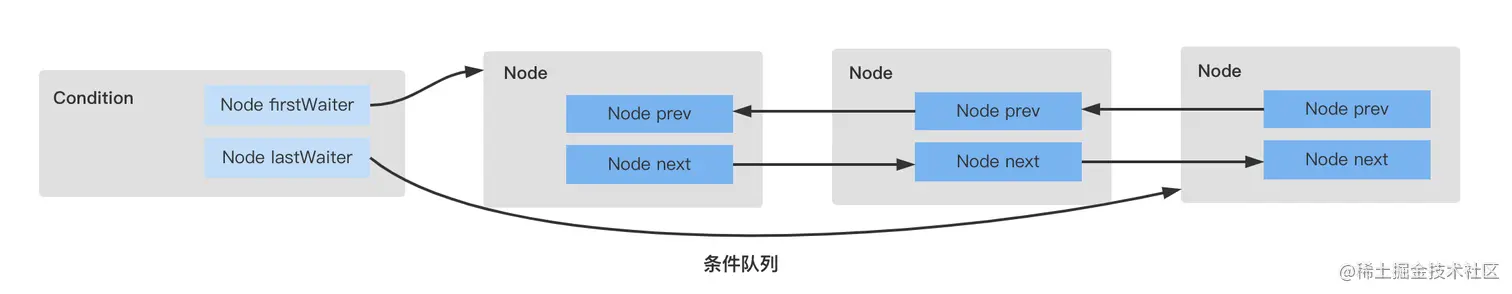

  • Node类是AQS和Condition的队列节点类，是核心ADT，CLH同步队列就是管程模型中的等待队列，条件队列顾名思义则是管程模型中的条件队列，如下图所示 image (13).png image (14).png

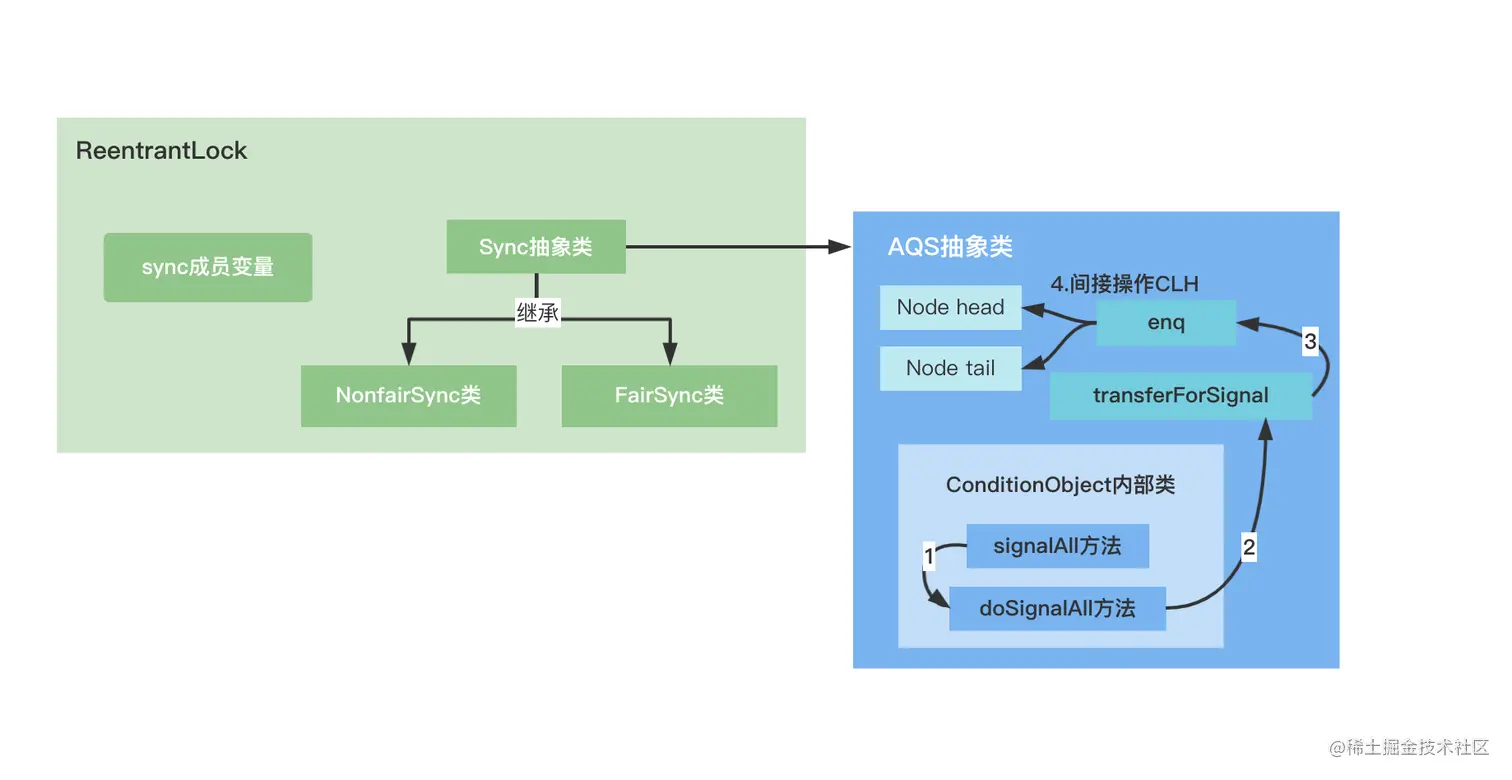

  • condition对象通过lock.newCondition()创建的ConditionObject类型对象，那么它如何与lock关联上的呢？通过lock创建CondtionObject对象，其实CondtionObject是通过lock的成员变量sync创建的，上面已经说过了sync的类型NonfairSync是AQS的抽象实现类Sync的抽象实现类，所以CondtionObject对象通过内部类的方式可以间接使用AQS的CLH队列数据，这样就可以实现，自己的条件队列像CLH队列转移数据 image (15).png

通过示例理解AQS

还是按照管程的冰墩墩示例，来详细解读AQS的原理

T1、T2、T3、T4全部没抢到冰墩墩

  • T1 lock.lock()成功（并不是一定是该情况，只是举例一种情况），此时amount=0，所以也没抢到

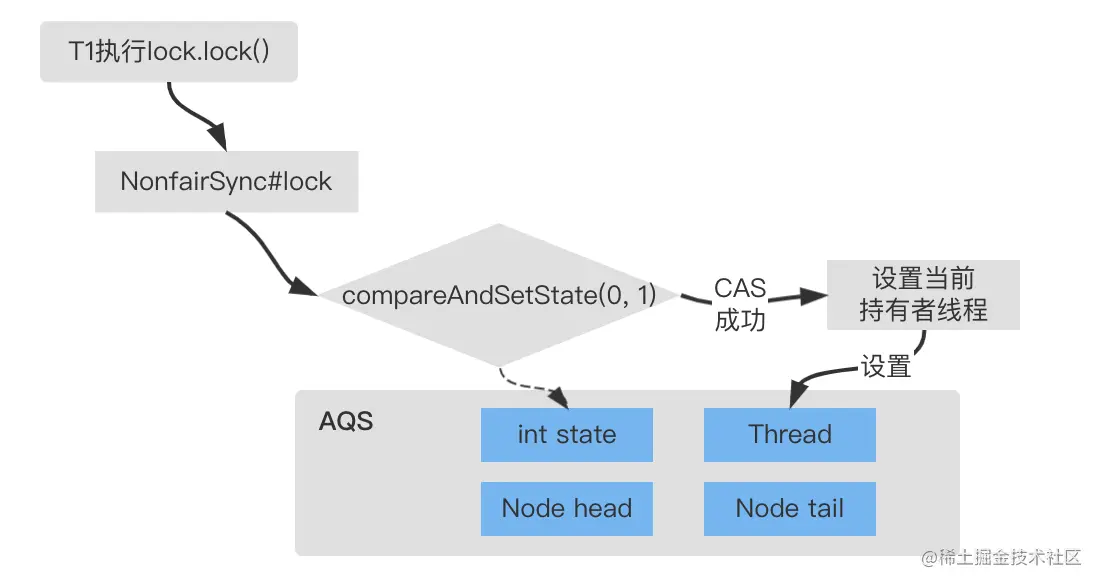

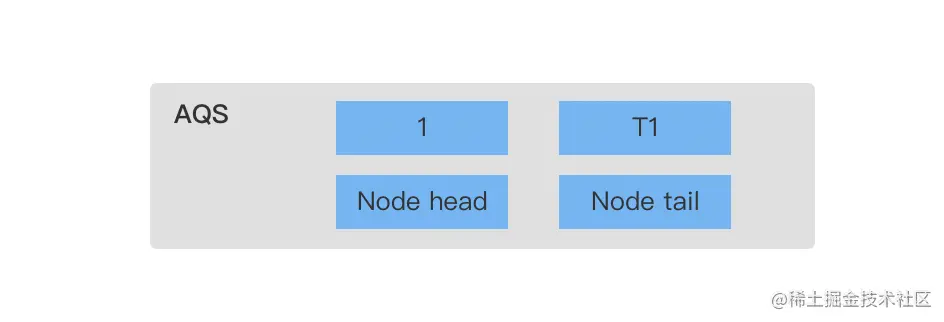

    image (27).png lock.lock()通过自己的成员变量sync调用NonfairSync的lock方法，首先进行CAS state = 1操作，如果设置成功代表获取锁成功，把当前线程设置到AQS中 image (26).png

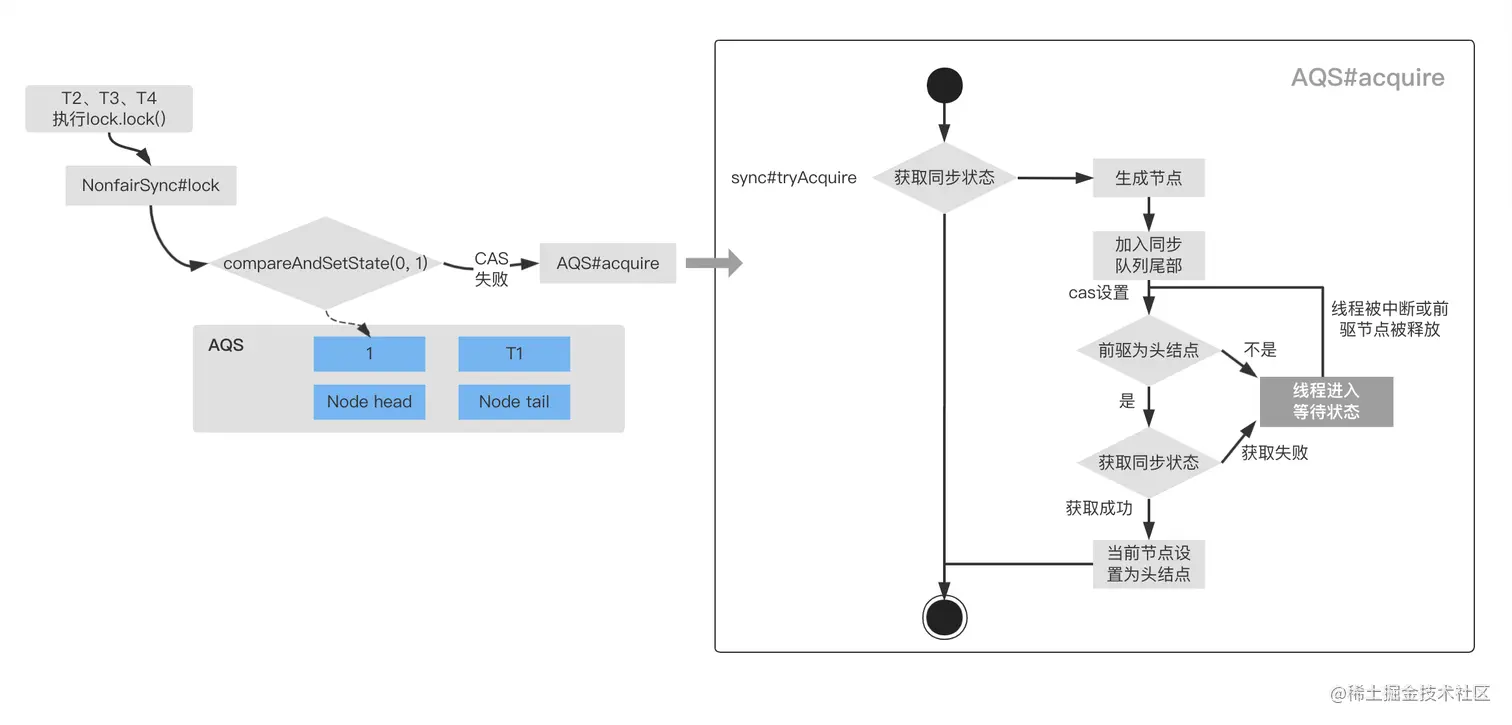

  • T2、T3、T4失败进入CLH等待队列，AQS acquire(int arg)方法的出现（非常重要的方法，也是不好理解的方法） image (25).png AQS acquire方法主要流程：

    • 获取同步状态：调用的是sync#tryAcquire的具体实现，也就是尝试CAS state = 1
    • 入队操作：addWaiter的具体逻辑，向队列的中添加节点
    • 申请入队操作：队列节点创建完成会，如果前驱节点是头结点，会再次尝试CAS state = 1，再次失败会进入是否线程进入等待状态（Lock.park(thread)） 申请入队操作有点复杂，下面是流程：
    final boolean acquireQueued(final Node node, int arg) {
  // 标记是否成功拿到资源
  boolean failed = true;
  try {
    // 标记等待过程中是否中断过
    boolean interrupted = false;
    // 开始自旋，要么获取锁，要么中断
    for (;;) {
      // 获取当前节点的前驱节点
      final Node p = node.predecessor();
      // 如果p是头结点，说明当前节点在真实数据队列的首部，就尝试获取锁（别忘了头结点是虚节点）
      if (p == head && tryAcquire(arg)) {
        // 获取锁成功，头指针移动到当前node
        setHead(node);
        p.next = null; // help GC
        failed = false;
        return interrupted;
      }
      // 说明p为头节点且当前没有获取到锁（可能是非公平锁被抢占了）或者是p不为头结点，这个时候就要判断当前node是否要被阻塞（被阻塞条件：前驱节点的waitStatus为-1），防止无限循环浪费资源。具体两个方法下面细细分析
      if (shouldParkAfterFailedAcquire(p, node) && parkAndCheckInterrupt())
        interrupted = true;
    }
  } finally {
    if (failed)
      cancelAcquire(node);
  }
}
// 靠前驱节点判断当前线程是否应该被阻塞
private static boolean shouldParkAfterFailedAcquire(Node pred, Node node) {
  // 获取头结点的节点状态
  int ws = pred.waitStatus;
  // 说明头结点处于唤醒状态
  if (ws == Node.SIGNAL)
    return true;
  // 通过枚举值我们知道waitStatus>0是取消状态
  if (ws > 0) {
    do {
      // 循环向前查找取消节点，把取消节点从队列中剔除
      node.prev = pred = pred.prev;
    } while (pred.waitStatus > 0);
    pred.next = node;
  } else {
    // 设置前任节点等待状态为SIGNAL
    compareAndSetWaitStatus(pred, ws, Node.SIGNAL);
  }
  return false;
}

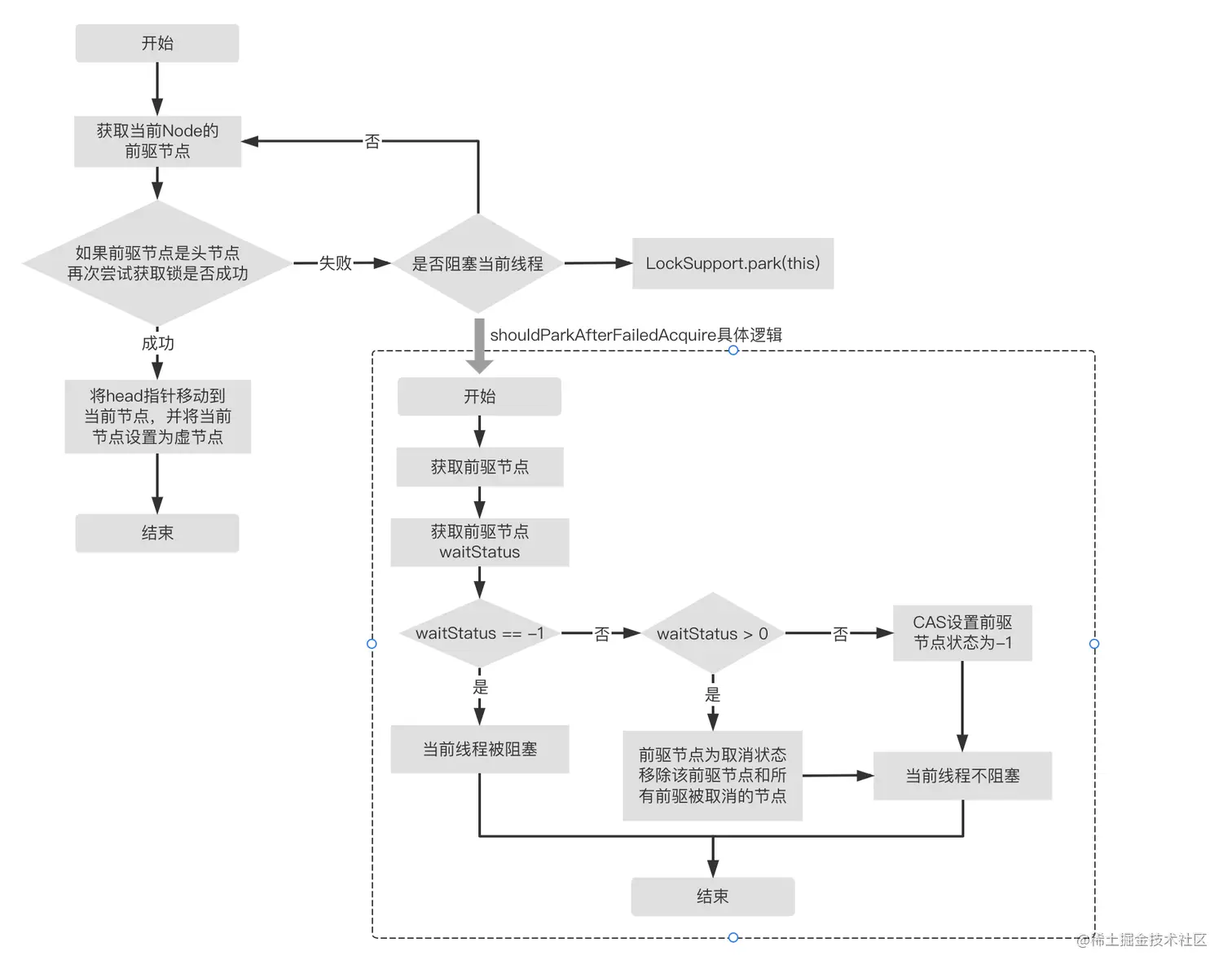

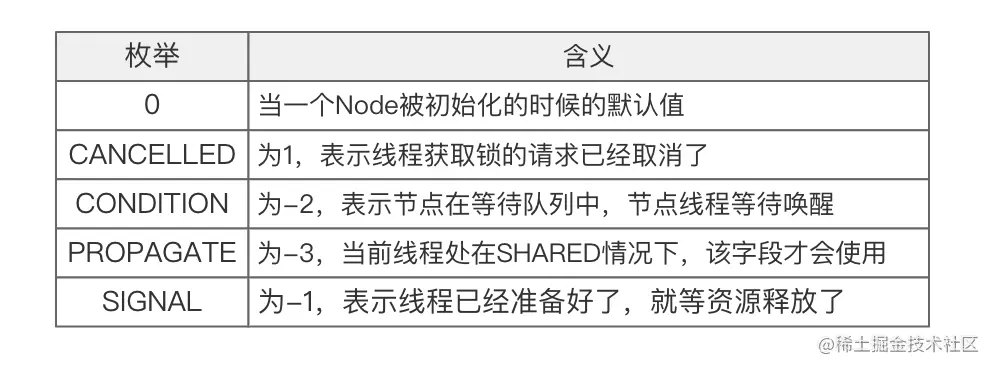

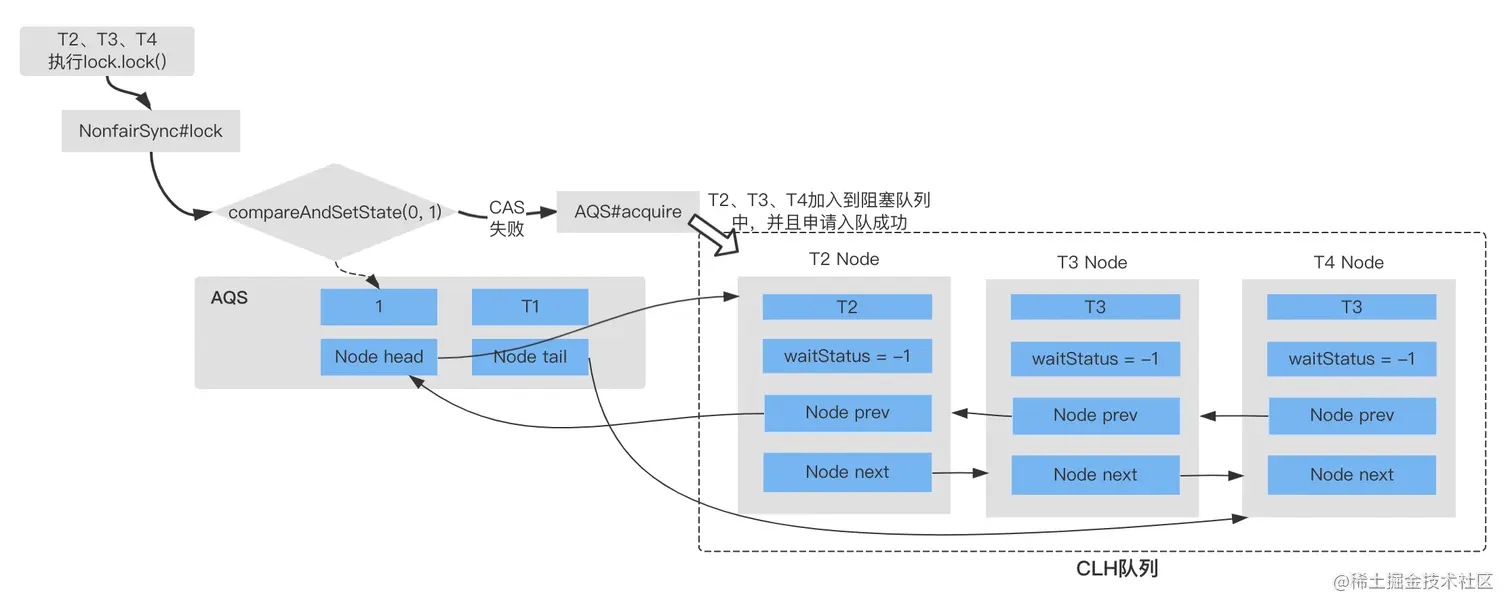

    image (24).png waitStatus： image (23).png 以上分析了AQS#acquire详细的流程，回到示例中，T2、T3、T4进入到阻塞队列 image (22).png

  • T1执行示例代码中的condition.await();

    • 创建条件节点，如果队列不存在的时候初始化队列，如果存在则把当前节点加入到条件队列中（addConditionWaiter()）
    • 释放当前线程占有的锁，通过fullyRelease(node)间接执行AQS release操作

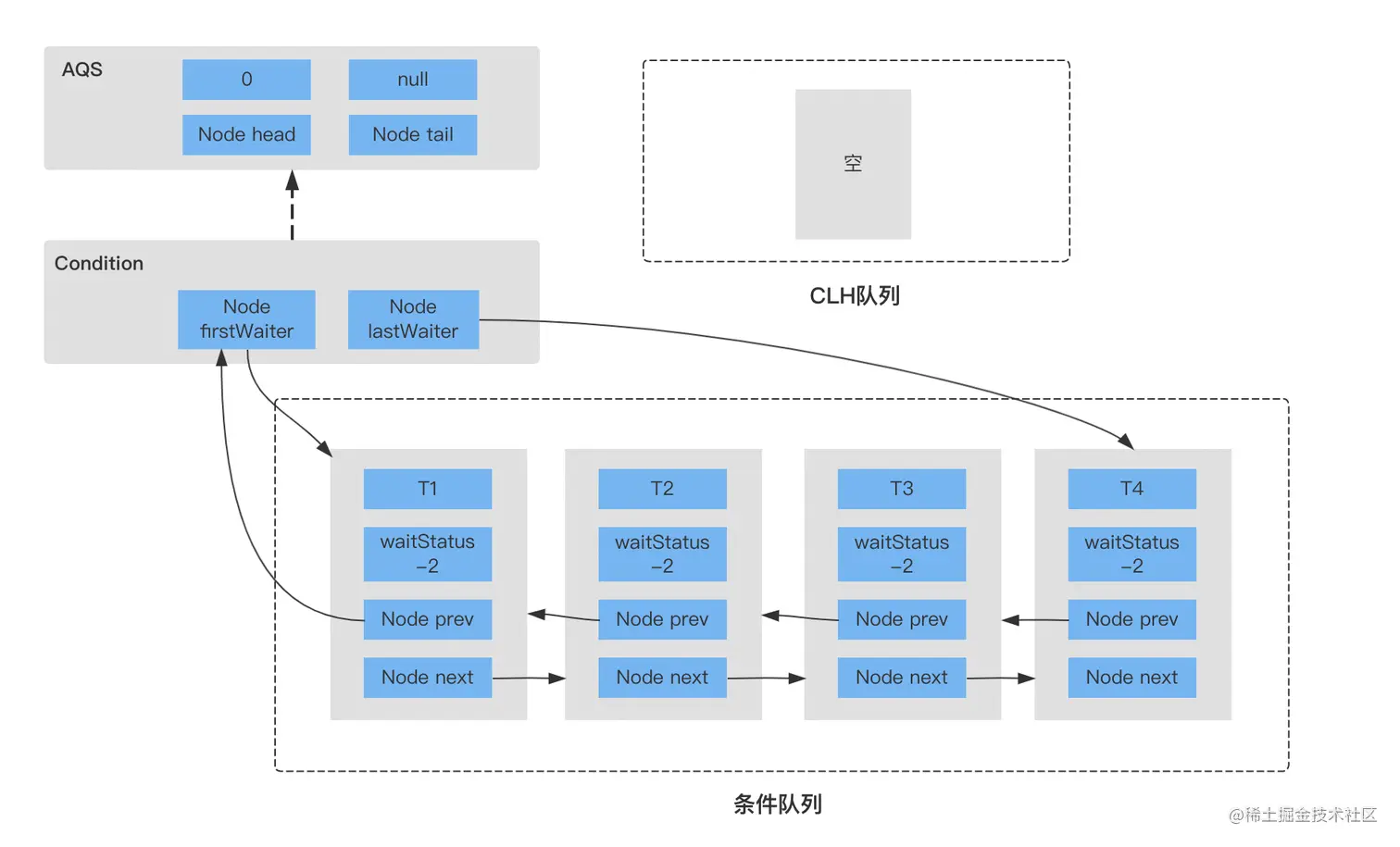

    • 挂起当前线程（LockSupport.park(this)） T1释放了锁，T2、T3、T4同理的逻辑，也都会执行condition.await()，并且都进入到条件队列中 image (21).png

PT1生产两个冰墩墩，T1、T2抢到冰墩墩

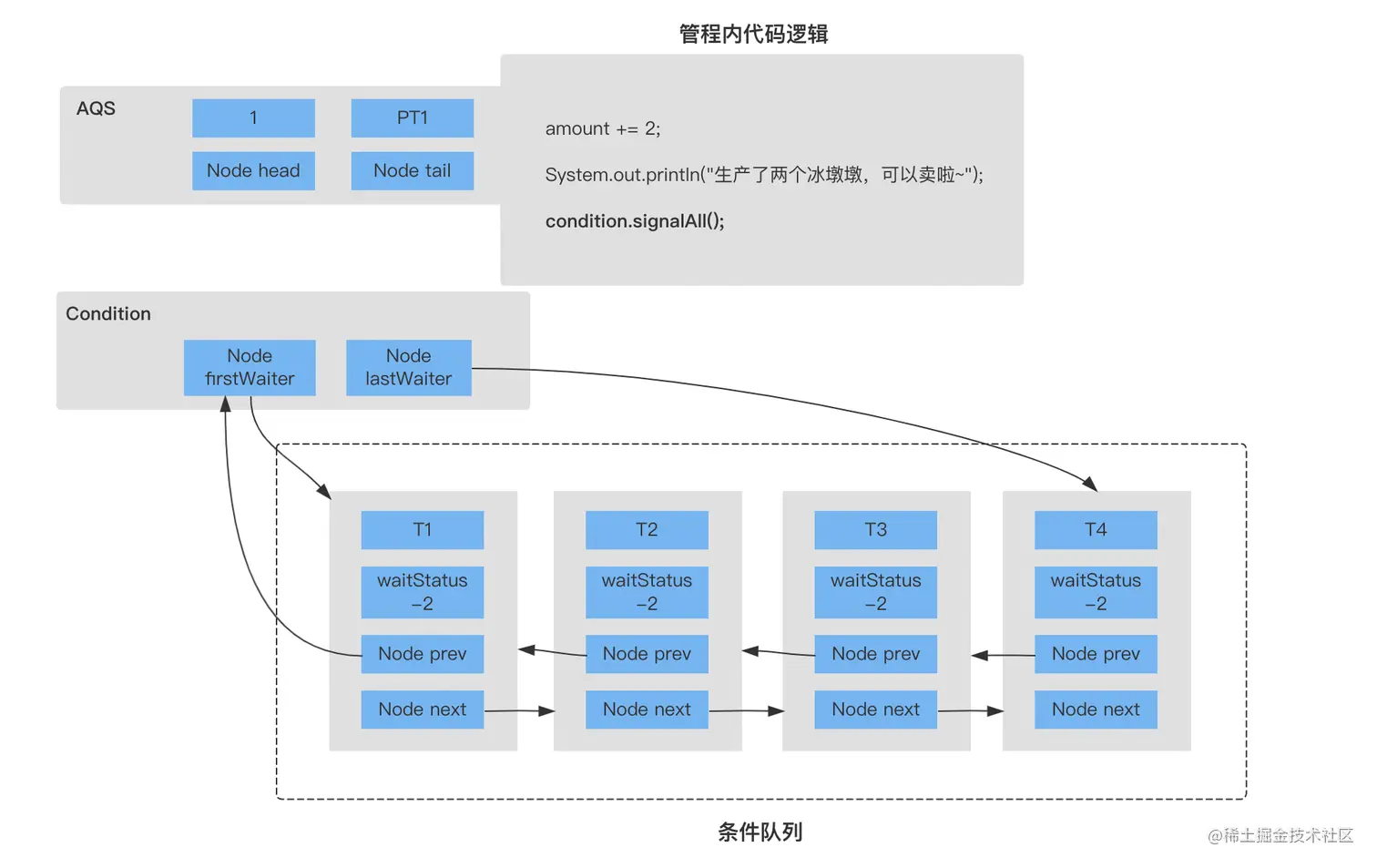

随着消费者T1、T2、T3、T4都await，AQS state=0，生产者PT1进入管程内，开始执行生产冰墩墩 image (20).png PT1执行完amount+2操作，生产了两个冰墩墩后，执行condition.signalAll（非阻塞），直接执行lock.unlock操作，释放了锁，下面来看下condition.signalAll与lock.unlock的实现

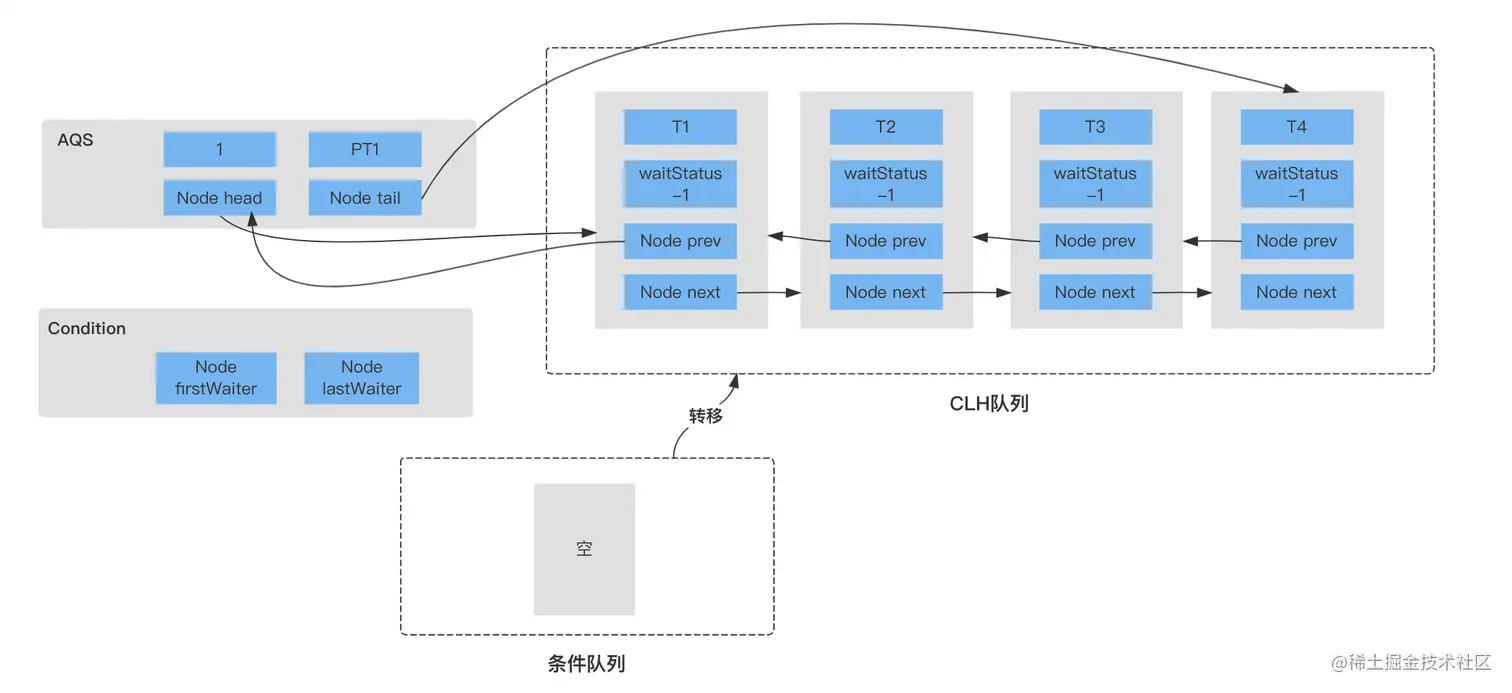

  • PT1生产者线程执行condition.signalAll，将条件队列中的T1、T2、T3、T4全部转移到CLH队列中
    • 将条件队列中的节点转移到同步队列中，涉及到间接访问AQS CLH队列头结点（上面已经说过如何间接访问），来完成转移
    • 转移到同步队列中的节点waitStatus设置为-1 image (19).png
  • PT1生产者线程执行lock.unlock操作
    • 先释放锁；
    • 通过head找到节点找到后继节点，然后唤醒节点的线程；

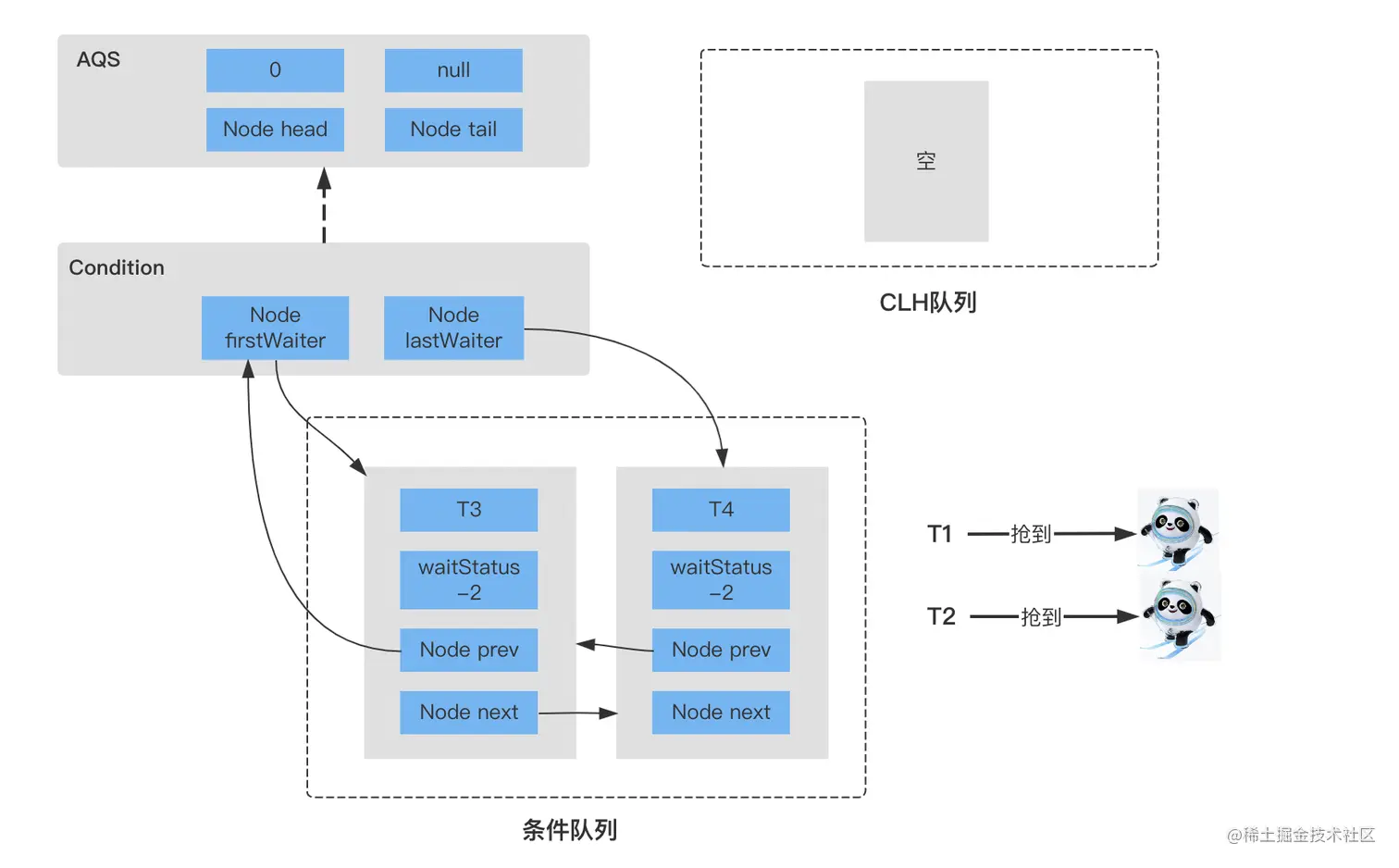

      image (18).png 当前CLH队列的head后继节点是T1线程，所以PT1释放锁后，持有锁最有可能是T1（有可能这个时候T5进来了，T1就有可能没有CAS state = 1），同理T2、T3、T4都会依次被唤醒，但是T3、T4因为被唤醒后，while (amount == 0)时失败，重新进入到条件队列，T1、T2抢到冰墩墩。 image (17).png

PT2生产两个冰墩墩，T3、T4抢到冰墩墩

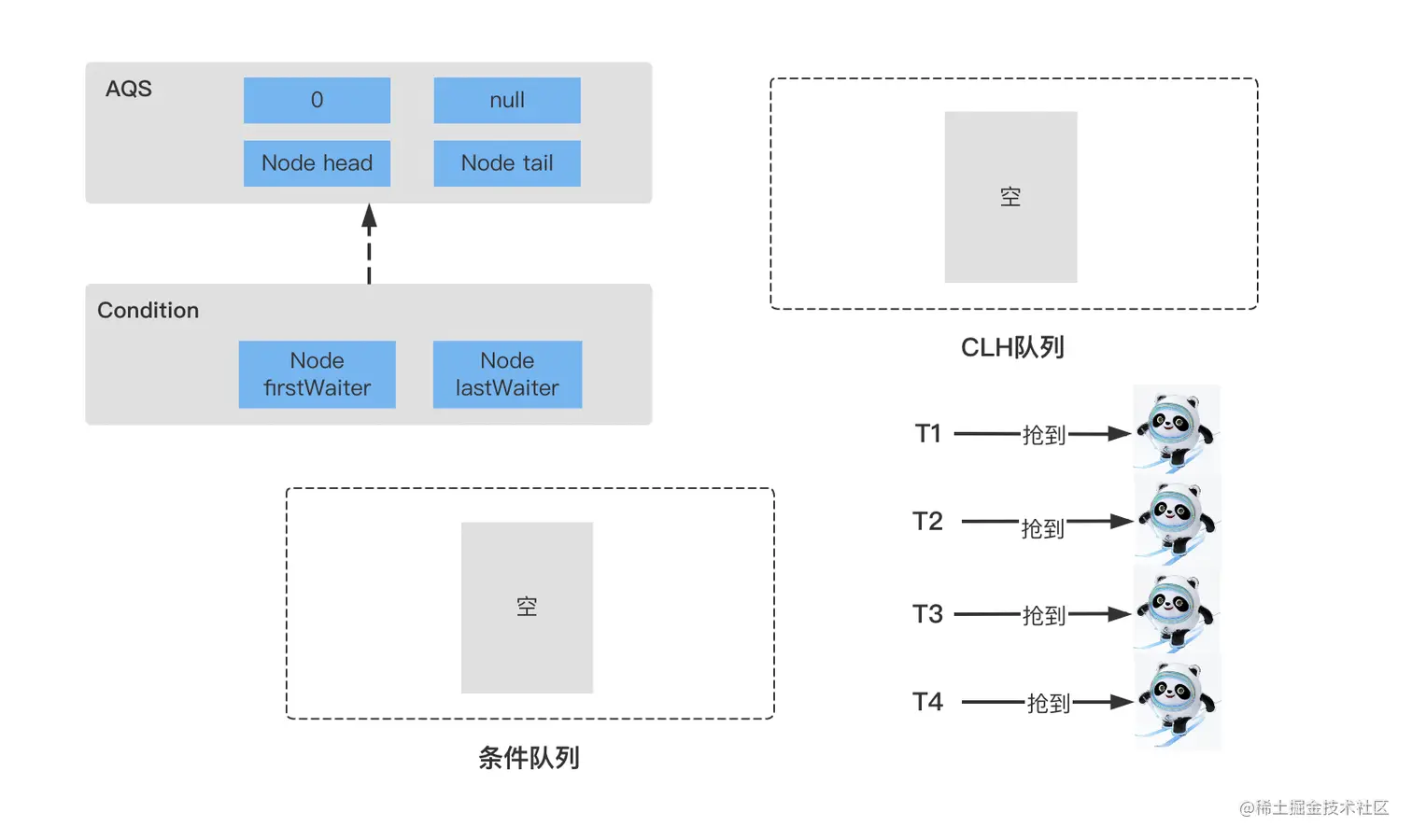

PT2生产者生产冰墩墩过程，T3、T4被重新唤醒的过程和上一步完全类似，重复上面的过程最后得到如下结果 image (16).png

总结

管程是操作系统中的概念，可以看下下面北京大学的操作系统关于MESA管程的课程，管程是解决并发的万能钥匙，Java中无论是synchronized还是Lock（基于AQS）都是对MESA管程做了微小的改造，利用语言本身的特性来实现“锁”的功能。
